大跨度变截面异形型钢结构施工工法
大跨度刚构——连续组合弯梁桥施工工法
页脚内容10
一、前言
型钢混凝土组合结构正越来越多地运用在大跨度或体形不规则的公共建筑中。在“建设部关于印发《超限高层建筑工程抗震设防专项审查技术要点》的通知”（建质[2003]
46号）文中，型钢混凝土组合结构被列为加强建筑物抗震措施的结构之一。这种结构具有跨度大、刚度大、强度高、自重轻等优点，型钢构件安装完毕后作为骨架包裹在混凝土内。与预应力结构相比，减少了施加预应力、锚固锁定等工序。其刚度则是普通混凝土结构无法比拟的，较大地提高了建筑物抵抗地震的能力，在大跨度或体形不规则的公共建筑中采用较多。贵阳市金阳新区市级行政中心的会议中心、市委办公楼、市政府办公楼、市人大办公楼工程均有型钢混凝土组合结构。
会议中心的椭圆形礼堂，跨度36m×44m，阶梯式地面高差5.2m（图1：型钢构件立面图），采用型钢混凝土组合结构，设有型钢柱16根，型钢梁6根（图2：型钢构件平面图），均为“工”字形截面。该工程的型钢梁几何形状很不规则，有折线形、弧形，构件截面及标高变化不一且相互交叉。弧形梁的圆弧半径为34.9m，跨度42.6m，折线形钢梁的最大截面为400mm×1500mm，最大跨度39.8m，钢板厚度40mm。因构件的几何形状较为复杂，给构件放样和制作安装都带来了较大的困难，经过反复比较和论证，确定了应用计算机及其辅助系统CAD对构件进行精确放样，安装过程应用调整段消除构件安装误差的方案，确保了型钢柱、梁的成功对接，使构件制作实现标准化、工厂化，提高了生产率，施工方便，经总结形成本工法。
二、工法特点
1.应用计算机及其辅助系统CAD，对标高变化、截面变化、相互交叉、跨度大的复杂构件进行精确放样，以及设计节点连接形式。
2.利用经纬仪、水平尺及可调节螺栓等，在浇筑混凝土过程中监控和调整基础垫板的平面位置和标高，控制柱平面位置及标高符合设计要求。
3.梁柱连接节点处，连接梁和柱的柱垫板应在安装梁时再与柱焊接，以消除柱平面位置偏移的影响。
4.利用调整段构件，消除多段构件连接时产生的误差累积，确保复杂构件成功对接。非调整段可按图标准化生产，生产率高。
5.构件可在工厂内生产，有利于建筑工业化。 大跨度刚构——连续组合弯梁桥施工工法
页脚内容10
三、适用范围
适用于大跨度、变截面、折线形、弧形等几何形状复杂的型钢结构，尤其是多段连接的型钢结构。
四、工艺原理
对于几何形状复杂的构件，其放样精确度至关重要，也是确保构件加工图准确无误9.73510.5811.6514.8413.5STL-3STL-1STL-4图2：型钢构件正面投影13.514.8411.659.73511.155STL-1STL-3STL-4STL-2STL-2KZ-55000弧长为37824mm圆心角为62°5′47″图1：型钢构件平面图KZ-1KZ-2KZ-4KZ-3KZ-6KZ-6KZ-7KZ-7KZ-6KZ-5KZ-6KZ-1KZ-2KZ-3KZ-4STL-4STL-2aSTL-2STL-3STL-3aSTL-1aSTL-1b大跨度刚构——连续组合弯梁桥施工工法
页脚内容10 的关键。随着计算机的普及和应用技术的发展，为复杂形状的构件放样提供了较好的条件。应用CAD，以1:1的比例将型钢结构的平面图及立面图在计算机上绘出，则构件的规格尺寸、相互间的距离、角度可直接在计算机上标注出来，不需要进行大量的距离、角度计算，而且精确度高，避免了放样误差对构件制作的影响，放样误差在构件加工制作时已可忽略不计。
解决了放样困难的问题后，再来研究构件制作及安装误差的问题。误差是客观存在的，构件在制作和安装过程中不可避免地带有误差。型钢结构的误差（位置偏移或结构变形）主要有以下4个方面：
1.制作误差：制作技术、设备本身不尽完善，引起构件几何尺寸误差，如焊接变形引起尺寸偏差等；
2.安装误差：受制作误差及安装时的焊接变形等影响，产生安装误差。因构件为多段拼接，误差将随着构件段数量的增加而累积；
3.浇筑混凝土时对钢构件产生侧压：导致构件位置偏移；
4.混凝土收缩徐变：可能引起型钢结构变形。
如果误差过大（构件对接处错边允许偏差为3mm），将造成构件对接处截面错边量大，产生应力集中，对结构受力不利，甚至构件完全无法合拢。因此，削弱和消除误差，保证构件合拢时能准确对接，是钢结构安装的关键。针对这一问题，本工法提出了应用调整段处理误差累积的方法，即根据现场安装的实际情况，量身定做调整段，确保了构件合拢，使得可能出现的错边现象变为平滑过渡连接，成功地解决了误差累积问题。
五、工艺流程及操作要点
、工艺流程
构件放确定分段基础垫板首段钢柱大跨度刚构——连续组合弯梁桥施工工法
页脚内容10
构件制作流程图 构件安装流程图
、操作要点
1.制作
①构件放样 应用计算机及其辅助系统CAD，在计算机上以1:1的比例进行构件放样，根据结构施工图中构件的平面位置和标高，在计算机上建立构件的空间图形来对工程实体进行研究，弄清构件的空间位置和相互关系后，确定节点连接方式。首先绘制构件的平面图和立面图，再逐一分解，绘制单个构件的分段加工图（图3：STL-1大样图），然后绘制节点大样、标注细部尺寸，以此对构件的制作和安装进行交底和指导。在会议中心的实际施工中，应用计算机进行放样的方法，很好地解决了弧形、折线型变截面钢梁的放样，且精确度高，连接处螺栓孔的位置偏移都在容许范围内。如实例中的STL-2、2a、3、3a的Ⅰ、Ⅱ段螺栓连接，及STL-4的直线与弧连接处螺栓孔的定位，即是在计算机上绘出图形后，再定螺栓孔位，经实践证明，是较为成功的。
钢板下构件焊焊缝检构件验构件出中间段柱梁柱节点型钢梁拼接隐蔽验浇筑混焊缝检50。。5050。50。。5050。222。502222M19×80栓钉，间距150mm。柱垫板680×400×40KZ-1加劲肋加劲肋加劲肋加劲肋型钢柱型钢柱KZ-2柱垫板680×400×40KZ-1型钢柱M24×110共14颗10.9级摩擦型高强螺栓连接钢板位置M24×150共44颗（钻φ28孔）10.9级摩擦型高强螺栓加劲肋加劲肋加劲肋加劲肋加劲肋M24×150共32颗（钻φ28孔）连接钢板位置10.9级摩擦型高强螺栓11.6511.15510.58大跨度刚构——连续组合弯梁桥施工工法
页脚内容10
②构件分段 构件分段应综合考虑以下几点：
a.受力位置，构件连接处不宜设在受力较大处，柱分段位置应避开楼板上下各1/6层高范围，梁分段位置应避开跨中1/3跨范围；b.起重设备（如塔式起重机）的最大起重能力，构件单段重量应避免超过起重设备的最大起重量；c.构件连接形式，构件交叉处，有些构件是在节点处断开，通过节点连接的，构件本身已自然分段（如工程实例中的STL-2、3）；d.根据钢板原材料规格分段，按材料规格自然分段，可节约材料用量，避免浪费。如工程实例中的弧形梁STL-4，将钢板按板材规格长度下料后再进行弯曲，使弧形梁的下料节约了近1/3的钢板。
③钢板下料
a.坡口，应优先采用“X”形双面坡口，双面坡口容易焊透，而单面“V”形坡口不易焊透，只有在施工现场无法采用双面焊时才考虑采用“V”形坡口形式；b.两段构件连接处的焊缝应错开（翼缘板和腹板）350mm以上；c.根据构件加工图，确定钢板下料图，如钢板需要拼接，须标出钢板拼接位置，拼接焊缝应做射线照相检测，钢板的拼接位置不宜设在受力较大处。
④构件焊接 构件焊接时，先焊接支撑将钢板固定就位，截面几何尺寸经检查合格后，双面对称施焊，避免构件受热不均而变形；亦可间歇施焊，避免持续高温导致构件变形，间歇时长以钢板温度降到焊接作业前的温度为宜。
⑤构件焊缝检测 构件焊接成型后，须做焊缝检测评定，检测优先采用超声波探伤检测（《钢焊缝手工超声波探伤方法和结果分级法》GB11345），对超声波探伤检测不能评定的焊缝，可作射线照相检测评定（《钢熔化焊对接接头射线照相和质量分级法》大跨度刚构——连续组合弯梁桥施工工法
页脚内容10 GB3323）。
⑥成品验收 按《钢结构工程施工质量验收规范》（GB50205-2001）标准对构件进行验收。
2.安装
①基础垫板定位 首先用经纬仪将垫板平面位置测出，并在砼面上弹墨线，作为垫板平面位置的控制线；然后在柱钢筋上测定标高点，作为垫板标高的参照点；并利用可调节螺栓和水平尺，控制垫板的水平度，避免垫板表面倾斜；最后浇筑混凝土，将基础垫板用螺栓锚固在基础混凝土上。在浇筑混凝土过程中拉线控制垫板平面位置、尺量控制垫板标高、水平尺靠量垫板水平度，须由专人监控。
②首段钢柱焊接 在垫板上测出钢柱位置，并弹出控制墨线，用塔吊将钢柱吊至垫板上空5mm处暂停，校准位置后下降固定在钢垫板上，检查钢柱垂直度合格后点焊固定，然后对称分层施焊至焊缝焊满。
③中间段钢柱焊接 中间段钢柱焊接时应先检测柱截面的尺寸，避免误差累积造成截面偏离过大，产生应力集中。上下柱对接校正后点焊固定，然后分层施焊，先焊立缝，后焊平缝。梁柱节点处如有钢筋需穿过钢柱腹板时，应先根据钢筋标高计算并确定钢筋在钢板上穿孔的位置（在工厂内制孔，严禁现场穿孔）。如钢板不能穿孔，可在钢柱上焊接钢牛腿，然后将钢筋焊接在钢牛腿上（钢筋在钢牛腿上的支承长度应不小于15d），以解决钢筋水平锚固长度不足的问题。
④梁柱节点施工要点 梁柱连接包括螺栓连接和焊接连接。螺栓连接应注意梁翼缘板的螺栓孔与柱垫板的螺栓孔位置不能对齐（柱平面位置偏移）的问题，如实例中的KZ-1、3、5、7的Ⅲ段，即是通过柱垫板与梁下翼缘板用螺栓连接。在安装过程中应考虑柱平面位置偏移的影响，如果柱垫板的螺栓孔位与梁翼缘板的螺栓孔位偏离过大，则上下孔位不能对齐，螺栓无法穿过螺栓孔连接。因此，在加工钢柱的Ⅲ段（调整段）时，柱垫板与柱暂不焊接，必须等到梁与柱连接安装时再将柱垫板与柱截面焊接，这样就将柱的位置偏移转化成了焊缝（柱与柱垫板）的位置偏移，解决了钢柱平面位置偏移的问题。
⑤钢梁组对及合拢 因梁跨度较大，为便于安装，梁均分段制作，现场组对合拢。而在安装过程中，安装误差是不可避免的。为解决这一问题，本工法提出了应用调整段来解决安装误差的方法，即在安装梁时，每根梁均由两端向中间合拢，最后合拢时安装
大跨度无拉杆式异形悬挑雨棚施工工法
大跨度无拉杆式异形悬挑雨棚施工工法
一、前言大跨度无拉杆式异形悬挑雨棚施工工法是一种新型的建筑施工工艺，其采用了无拉杆设计，使得悬挑雨棚的结构更加轻盈、灵活，并且能够吸引人的眼球。该工法适用于各种建筑物的雨棚工程，能够极大地增加建筑物的美观度和使用功能。
二、工法特点大跨度无拉杆式异形悬挑雨棚施工工法具有以下几个特点：1. 无拉杆设计：与传统拉杆式悬挑雨棚相比，无拉杆式设计不需要使用拉杆来支撑悬挑部分，大大减少了结构的复杂性和施工难度。2. 轻盈灵活：采用轻质材料和特殊的施工工艺，使得大跨度无拉杆式异形悬挑雨棚非常轻盈，能够在建筑上方形成犹如飞翔的造型。3. 美观大气：无拉杆式设计使得悬挑雨棚具有独特的造型和视觉效果，能够营造出美轮美奂的建筑景观，增加了建筑的艺术感和吸引力。
三、适应范围大跨度无拉杆式异形悬挑雨棚适用于各种建筑物的悬挑雨棚工程，尤其适用于公共建筑、商业建筑和景观建筑。其美观大气的特点能够为建筑物增添独特的艺术魅力，吸引人们的眼球。
四、工艺原理大跨度无拉杆式异形悬挑雨棚的工艺原理主要是基于结构力学和材料力学的理论基础。通过对结构的力学分析和材料性能的考虑，采用合适的工艺措施和材料选择，将悬挑雨棚的设计与实际工程相结合，确保其结构的稳定性和安全性。
五、施工工艺大跨度无拉杆式异形悬挑雨棚的施工工艺包括以下几个施工阶段：1. 土建准备：对建筑地基进行基础处理和土建施工准备工作。2. 钢结构制作：根据设计图纸，进行钢结构材料的加工和预制，包括钢梁、钢柱和连接件等。3.
悬挑雨棚安装：将预制好的钢结构组装起来，将其安装在建筑物上方，确保结构的稳定和安全。4. 防水处理：对悬挑雨棚进行防水处理，确保其能够有效地抵御雨水的侵蚀。5. 完工验收：对施工过程进行验收和检查，确保施工质量符合设计要求和工程规范。
六、劳动组织大跨度无拉杆式异形悬挑雨棚的施工需要组建一支专业的施工团队，包括项目经理、监理工程师、施工工人等，以确保施工过程的顺利进行和施工质量的稳定。
斜拉桥塔座钢混结合段异形钢构件安装临时支撑体系转换施工工法(2)
斜拉桥塔座钢混结合段异形钢构件安装临时支撑体系转换施工工法
斜拉桥塔座钢混结合段异形钢构件安装临时支撑体系转换施工工法
一、前言斜拉桥作为一种新型的桥梁结构，在越来越多的城市中得到了广泛的应用。斜拉桥的主要特点是大跨度、美观、稳定等，而其中的塔座钢混结合段异形钢构件安装工法是斜拉桥施工中的重要环节之一。本文将结合工法的特点、施工过程、劳动组织、机具设备、质量控制、安全措施以及经济技术分析，对该工法进行详细介绍。
二、工法特点1. 钢混结合段异形钢构件安装临时支撑体系转换施工工法是将施工过程中所用的临时支撑体系转换为工艺起重机械。2. 该工法具有简便、高效的特点，能够在短时间内完成临时支撑体系的安装和转换。3. 通过采用该工法，可以提高施工效率，缩短施工周期，降低人工成本。
三、适应范围该工法适用于斜拉桥塔座钢混结合段的施工，特别是在大跨度斜拉桥施工过程中，可以有效地解决临时支撑体系转换的问题。
四、工艺原理施工工法与实际工程之间的联系是通过工艺起重机械将临时支撑体系转换实现。具体采取的技术措施包括：1. 在施工过程中，首先搭建临时支撑体系，用来支撑钢混结合段异形钢构件。2. 在安装完成一定数量的钢混结合段异形钢构件后，利用工艺起重机械逐步转换临时支撑体系。3. 根据实际情况，选择合适的起重机械进行操作，确保安全稳定。
五、施工工艺1. 在施工现场进行临时支撑体系的搭建，包括搭建临时支撑架、设置临时支撑桩等。2. 安装钢混结合段异形钢构件，通过吊装等方式将构件定位到合适的位置。3.
根据实际情况，逐步使用工艺起重机械将临时支撑体系转换为新的支撑方式，确保结构的稳定性和安全性。4. 监控施工过程，及时调整和处理施工中的问题，保证施工的顺利进行。
六、劳动组织1. 确定施工队伍的组织架构，并安排各个施工环节的负责人和工作人员。2. 分配好各个岗位的任务和职责，确保每个环节的工作顺利进行。
七、机具设备1. 工艺起重机械：根据实际情况选择合适的工艺起重机械，包括起重机、吊篮、施工升降机等。2. 工具设备：包括扳手、钢丝绳、螺栓等辅助工具，用于施工过程中的各种固定与连接作业。
大跨度钢结构连廊液压整体提升顶推滑移施工工法
大跨度钢结构连廊液压整体提升顶推滑移施工工法
大跨度钢结构连廊液压整体提升顶推滑移施工工法
一、前言大跨度钢结构连廊液压整体提升顶推滑移施工工法是一种针对大跨度钢结构连廊在现场整体施工的解决方案。本文将详细介绍该工法的工艺特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，以提供给读者参考。
二、工法特点该工法具有以下特点：1. 整体提升：将大跨度钢结构连廊整体制作并使用液压千斤顶提升到预定位置，保证整体性和准确度。2. 顶推滑移：采用临时结构支撑和顶推滑移的方法，实现连廊的移动和调整，适应不同工程条件。3. 高效快捷：结构整体提升和顶推滑移施工方式能够提高施工效率，缩短工期，减少工程成本。4. 适用范围广：适用于大跨度钢结构连廊的施工，尤其是对于高层建筑、大型桥梁、地铁站等工程。
三、适应范围该工法适用于大跨度钢结构连廊的施工，无论是地上建筑还是地下工程，都能有效应用。特别适用于需要整体施工、无拼接缝的工程。
四、工艺原理该工法的工艺原理是通过将大跨度钢结构连廊整体制作并使其整体提升到预定位置，在顶推滑移施工中，采用临时支撑结构以及液压顶推技术，将连廊推移至下一工序施工界限，从而实现整体施工的目的。该工法的原理依据于结构整体性和顶推滑移的施工技术。
五、施工工艺施工工艺主要包括以下几个阶段：1. 方案设计：根据实际工程需求，确定大跨度钢结构连廊的设计方案。2. 设备搭设：搭设整体提升和顶推滑移所需的设备，包括临时支撑结构、液压千斤顶、液压顶推设备等。3. 连廊制作：将大跨度钢结构连廊在厂房内进行制作，并组装成整体结构。4. 整体提升：使用液压千斤顶将连廊整体提升到预定位置。5.
顶推滑移：通过临时支撑结构和液压顶推设备，将连廊顶推滑移至下一工序施工界限。6. 封顶收口：完成整体施工后，进行封顶收口工作，确保结构的密封性和稳定性。7. 临时支撑拆除：待连廊施工完成后，拆除临时支撑结构，完成施工过程。

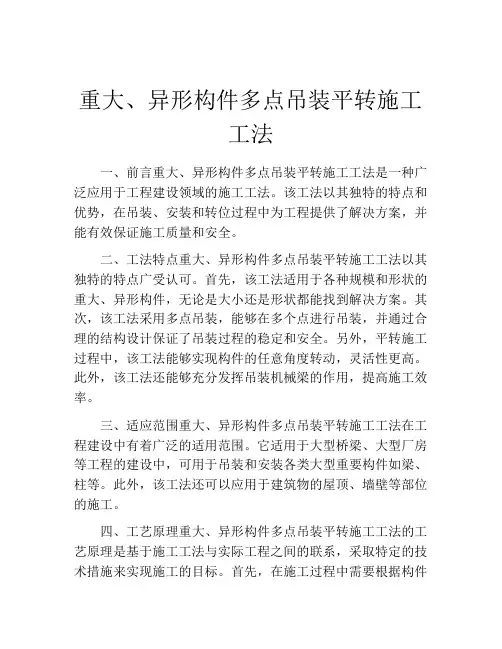

重大、异形构件多点吊装平转施工工法
重大、异形构件多点吊装平转施工工法
一、前言重大、异形构件多点吊装平转施工工法是一种广泛应用于工程建设领域的施工工法。该工法以其独特的特点和优势，在吊装、安装和转位过程中为工程提供了解决方案，并能有效保证施工质量和安全。
二、工法特点重大、异形构件多点吊装平转施工工法以其独特的特点广受认可。首先，该工法适用于各种规模和形状的重大、异形构件，无论是大小还是形状都能找到解决方案。其次，该工法采用多点吊装，能够在多个点进行吊装，并通过合理的结构设计保证了吊装过程的稳定和安全。另外，平转施工过程中，该工法能够实现构件的任意角度转动，灵活性更高。此外，该工法还能够充分发挥吊装机械梁的作用，提高施工效率。
三、适应范围重大、异形构件多点吊装平转施工工法在工程建设中有着广泛的适用范围。它适用于大型桥梁、大型厂房等工程的建设中，可用于吊装和安装各类大型重要构件如梁、柱等。此外，该工法还可以应用于建筑物的屋顶、墙壁等部位的施工。
四、工艺原理重大、异形构件多点吊装平转施工工法的工艺原理是基于施工工法与实际工程之间的联系，采取特定的技术措施来实现施工的目标。首先，在施工过程中需要根据构件的大小、形状和重量等参数，采用合理的多点吊装方案。然后，通过吊装机械梁进行调整和平衡，确保构件在吊装过程中的稳定性。最后，在平转施工环节中，利用主、辅吊钩进行构件的准确转位。通过这些工艺原理的实施，可以实现重大、异形构件的多点吊装和平转施工。
五、施工工艺重大、异形构件多点吊装平转施工工法的施工过程分为吊装和平转两个阶段。吊装阶段需要先确定吊装点，根据构件的大小和重量确定吊装机械梁的数量和位置。然后，通过吊装机械梁进行吊装，确保构件在吊装过程中的稳定和安全。平转阶段则需要根据要求进行构件的角度调整和准确的转位，借助主、辅吊钩实现构件位置的变换。在整个施工过程中，需要密切配合各个施工人员的工作，确保施工的顺利进行。
六、劳动组织重大、异形构件多点吊装平转施工工法的劳动组织是施工过程中不可或缺的环节。在劳动组织方面，需要充分考虑施工人员的分工与合作，确保各个环节的顺利进行。施工人员需根据施工计划安排工作时间和任务，提前准备所需的机具设备，并根据实际施工情况进行调整和协调。此外，还需要注意安全事项，如戴上安全帽、安全带等，提高施工作业的安全性。

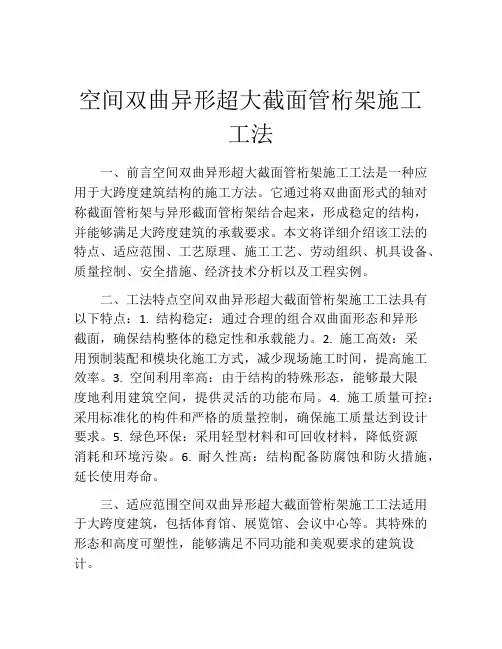

空间双曲异形超大截面管桁架施工工法
