化学化学图像题汇编题20套(带答案)及解析
化学化学图像题汇编题20套(带答案)及解析
一、中考化学图像题汇编
1．下列图像中，坐标标示的量之间的变化关系与反应过程对应正确的是
A．电解水
B．分别加热 KNO3、Ca(OH)2 的饱和溶液（溶剂蒸发忽略不计）
C．向两份等质量、相同质量分数的稀硫酸中，分别不断加入镁粉和锌粉
D．用氯酸钾和二氧化锰混合加热制取氧气
【答案】B
【解析】
【分析】
【详解】
A、电解水时，正极产生的是氧气，负极产生的是氢气，氧气和氢气的体积比约为1：2，质量比是8：1，该选项对应关系不正确；
B、分别加热KNO3、Ca（OH）2的饱和溶液时，虽然硝酸钾溶解度增大，但是质量分数不变，氢氧化钙溶解度减小，导致部分氢氧化钙析出，质量分数减小，该选项对应关系正确；
C、向两份等质量、相同质量分数的稀硫酸中，分别不断加入镁粉和锌粉，硫酸中氢元素全部转化为氢气，稀硫酸完全反应后生成氢气质量相等，该选项对应关系不正确；
D、用氯酸钾和二氧化锰混合加热制取氧气，由于二氧化锰是催化剂，反应过程中二氧化锰质量不变，该选项对应关系不正确。
故选：B。
2．向某混合溶液中滴加硫酸溶液的体积和生成气体或沉淀的质量关系如图所示,则该混合溶液可能是
A．氯化钠、氯化钡
B．氢氧化钠、硝酸钡
C．氢氧化钠、碳酸钠
D．氯化钠、碳酸钠
【答案】C
【解析】
【分析】
使硫酸产生沉淀的物质一般含有钡离子，且产生的沉淀不溶于稀酸。
【详解】
A、滴加硫酸溶液,硫酸溶液与氯化钡溶液反应产生硫酸钡沉淀,刚开始就产生沉淀，不符合题意;
B、滴加硫酸溶液,氢离子与氢氧根离子反应生成水，硫酸根离子与钡离子反应生成硫酸钡沉淀,因此反应刚开始就有沉淀生成，不符合题意;
C、滴加硫酸溶液,硫酸溶液先与氢氧化钠溶液反应，当氢氧化钠溶液反应完,硫酸溶液再与碳酸钠溶液反应产生二氧化碳气体,符合题意;
D、滴加硫酸溶液,硫酸溶液与碳酸钠溶液反应产生二氧化碳气体,反应刚开始就有气体产生，不符合题意。故选C。
【点睛】
本题难度较大，易错原因有:①没有掌握物质之间的化学反应;②对酸碱盐之间的优先反应原则不清楚;③没有分析清楚,反应物的量与生成气体或沉淀质量的关系。
3．向一定量的盐酸和氯化钙的混合溶液中不断滴入碳酸钠溶液。下列有关质量关系图像中不正确的是 A． B．
C． D．
【答案】C
【解析】
【分析】
盐酸与氯化钙混合液加入碳酸钠溶液时，盐酸先与碳酸钠，生成氯化钠、二氧化碳和水，此时先出现气泡，在盐酸被消耗完毕后，二氧化碳不在生成，气体质量不再增加，然后碳酸钠与氯化钙再反应，生成碳酸钙沉淀和氯化钠，这时才有沉淀出现，质量增加，当氯化钙被消耗完毕后，不再产生沉淀，沉淀质量不在增加。
【详解】
A、图像表示的沉淀与加入碳酸钠溶液质量的关系，由分析可知，碳酸钠一开始加入先与盐酸反应，在盐酸消耗完毕后，才与氯化钙反应产生沉淀，继续加热碳酸钠溶液，沉淀增加，当氯化钙完全反应后，质量不再增加，所以沉淀随碳酸钠加入量的关系时，开始没有沉淀，过一段时间沉淀出现，质量增加，直至氯化钙消耗完毕，质量不再变化，选项A正确；
B、图像描述描述气体与加入碳酸钠溶液质量的关系，碳酸钠溶液加入后，先与盐酸反应，生成二氧化碳，随着不断加入碳酸钠，二氧化碳生成量增加，当盐酸反应完毕后，二氧化碳质量不再增加，气体质量不改变，选项B正确；
C、盐酸与氯化钙溶于水，形成溶液，在不加入碳酸钠溶液时，溶液质量也存在，不能为零，选项C错误；
D、盐酸与碳酸钠反应生成氯化钠，氯化钙与碳酸钠反应生成氯化钠，所以随着碳酸钠加入，氯化钠质量不断增加，当盐酸与氯化钙全部反应完毕后，氯化钠质量不再增加，选项D正确。故选C。
4．下列四个图象能正确反映对应变化关系的是（ ） A．在密闭容器中用红磷测定空气中氧气的含量
B．常温下向一定量的稀硫酸滴加氢氧化钠溶液
C．在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量
D．向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀盐酸至过量
【答案】D
【解析】
【详解】
A、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，容器中气压小于反应前的气压，打开止水夹后，水倒流后气压平衡，图像与事实不相符，故A错误；
B、氢氧化钠与稀硫酸反应生成硫酸钠和水，常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，图像与事实不相符，故B错误；
C、在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量，开始是锌与硝酸银溶液反应，根据化学方程式2AgNO3+Zn=Zn(NO3)2+2Ag可知，每65份质量的锌能置换出216份质量的银，置换出来的银的质量大于参加反应的锌的质量，溶液的质量减小，硝酸铜的质量不变，所以开始硝酸铜的质量分数增大，当硝酸铜与锌反应完毕，硝酸铜的质量分数为0，图像与事实不相符，故C错误；
D、稀盐酸和氧化镁反应生成氯化镁和水，和氢氧化镁反应生成氯化镁和水，反应的化学方程式及其质量关系为：22+2HCl=MMgOgCl+HO40739518，222+2HCl=MgCl+2HO5873Mg(OH)9536由以上质量关系可知，向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀盐酸至过量，稀盐酸反应的质量相等时，反应生成氯化镁质量相等，最终氧化镁和稀盐酸反应生成的氯化镁多，图像与事实相符，故D正确。故选D。
【点睛】
本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
5．常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，则下列选项于图像不相符的是（ ）
选项 甲物质 乙物质 Y轴的意义
A 稀盐酸和硫酸钠 氢氧化钡 生成沉淀的质量
B 水 硝酸钾 溶质的质量分数
C 二氧化锰 过氧化氢溶液 氧气的质量
D 铝 稀硫酸 溶液中铝元素的质量
A．A B．B C．C D．D
【答案】C
【解析】
【分析】
常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。
【详解】
A、向稀盐酸和硫酸钠混合液加氢氧化钡溶液，硫酸钠与氢氧化钡反应生成硫酸钡沉淀，且该沉淀不溶于盐酸，所以反应开始时就有沉淀产生，当硫酸钠反应完时，沉淀的量不再增加，与曲线相符，不符合题意；
B、往水中溶解硝酸钾，溶质质量分数从0不断增大，当溶液达到饱和时，溶质质量分数不再增大，与曲线相符，不符合题意；
C、向二氧化锰中滴加过氧化氢溶液，反应开始时就产生氧气，且氧气不断增加，因为二氧化锰在该反应中作催化剂，反应中质量和化学性质不变，因此，过氧化氢不断滴加，氧气就不断增大，氧气没有最大量，与曲线不相符，符合题意；
D、向铝中滴加稀硫酸，铝与硫酸反应生成硫酸铝，溶液中的铝元素的质量不断增加，当铝完全反应后，溶液中铝元素的质量不再增加，与曲线相符，不符合题意。故选C。
【点睛】
判断反应生成物与曲线的关系时，重点找出生成物的起点和终点是否与曲线相符。
6．常温下，往盛有一定量液体甲的烧杯中逐渐加人固体乙并充分搅拌。如图所示中横坐标工表示固体乙的质量，纵坐标y表示烧杯中的某物理量（见下表）。下列实验与图像对应关系合理的是
甲 乙 y
A 稀盐酸 氧化铜 溶液的质量
B 水 氢氧化钠 溶液的质量
C 饱和石灰水 生石灰 溶质的质量
D 硝酸银溶液 铜粉 溶质的质量
A．A B．B C．C D．D
【答案】D
【解析】
【分析】
【详解】
A、稀盐酸和氧化铜反应生成氯化铜和水，化学方程式为：CuO+2HCl=CuCl2+H2O，反应后溶液的质量逐渐增大，稀盐酸完全反应后，溶液质量不变。图像与事实不相符；
B、氢氧化钠易溶于水，溶液质量=氢氧化钠质量+水质量，氢氧化钠溶于水后溶液质量逐渐增大，饱和后溶液的质量不变，图像与事实不相符；
C、生石灰与水反应生成氢氧化钙，反应过程中放出热量，氢氧化钙的溶解度随温度的升高而减小，生石灰加饱和石灰水中，由于水的消耗，溶质不断减小，反应结束后，温度下降，溶质增大，但比原来的溶质质量小，图像与事实不相符；
D、硝酸银溶液与铜粉反应生成硝酸铜和银，反应的化学方程式为：2AgNO3+Cu=Cu(NO3)2+2Ag，根据化学方程式可知，每64份质量的铜能生成216份质量的银，反应过程中溶质的质量不断减小，完全反应后溶液质量不变，图像与事实相符。 故选D。
【点睛】
本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
7．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是
A． B． C． D．
【答案】C
【解析】
【详解】
A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；
B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；

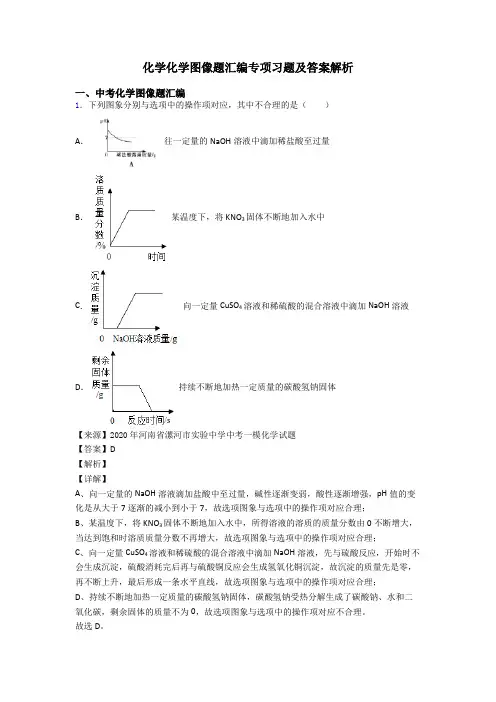

化学化学图像题汇编专项习题及答案解析
化学化学图像题汇编专项习题及答案解析
一、中考化学图像题汇编
1．下列图象分别与选项中的操作项对应，其中不合理的是（ ）
A． 往一定量的NaOH溶液中滴加稀盐酸至过量
B．某温度下，将KNO3固体不断地加入水中
C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液
D．持续不断地加热一定质量的碳酸氢钠固体
【来源】2020年河南省漯河市实验中学中考一模化学试题
【答案】D
【解析】
【详解】
A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；
B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；
C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；
D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。
故选D。
2．下表中，有关量的变化图像与其对应叙述相符的是( )
A．向一定质量的稀硫酸中加入足量的铁
B．向一定质量的氢氧化钠溶液中加入稀盐酸
C．向等质量、等质量分数的稀盐酸中，分别加入足量的镁和铝
D．加热高锰酸钾固体制氧气
【答案】B
【解析】
【分析】
【详解】
A、向一定质量的稀硫酸中加入足量的铁，铁与稀硫酸反应生成硫酸亚铁和氢气，该反应的化学方程式为：2442=FFe+HSOSO+He，56份的铁置换出2份的氢气，随着反应的进行，溶液质量逐渐增加，待稀硫酸完全反应后，溶液质量不再变化，由于一开始是稀硫酸，故溶液的质量不是从零开始增加，不符合题意；
化学图像题汇编单元测试(word版附答案)经典
化学图像题汇编单元测试（word版附答案）经典
一、中考化学图像题汇编
1．下图不能正确反映选项所描述变化关系的是 。
A．向等质量的Zn、Fe中滴加等质量分数的稀HCl B．稀 释 一 定 浓 度 的NaCl溶液 C．向一定量的CuO通入 H2 并持续高温 D．向一定量 NaOH 和
Ba(NO3)2的混合溶液中
滴加稀H2SO4
A．A B．B C．C D．D
【来源】人教版九年级化学中考模拟试卷二同步练
【答案】D
【解析】
【分析】
【详解】
A、向等质量铁和锌中滴加等质量分数稀盐酸，开始时，金属有剩余，酸不足，产生氢气相等，最后铁生成氢气的质量较多，因为酸过量时，等质量的+2价金属生成氢气的质量与相对原子质量成反比，故正确；
B、氯化钠溶液显中性，稀释一定浓度的NaCl溶液，pH保持7不变，正确；
C、向一定量的CuO中通入H2并持续高温，固体质量逐渐减少到不变，正确；
D、硫酸根离子和钡离子一接触就会生成硫酸钡沉淀，所以沉淀应该从零开始逐渐增大，然后不变，故错误。
故选：D。
2．下列所示图像能正确反应实验或化学反应事实的是
A．稀H2SO4滴入BaCl2溶液中 B．往部分变质的NaOH溶液中滴加稀盐酸
C．等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应
D．等质量，等质量分数的过氧化氢溶液制取O2
【答案】B
【解析】
【详解】
A、稀H2SO4滴入BaCl2溶液中，产生白色的硫酸钡沉淀，且硫酸钡不溶于酸，沉淀不会减小，与曲线不相符，不符合题意；
B、部分变质的NaOH溶液中含有碳酸钠，往其中滴加稀盐酸，盐酸先与氢氧化钠钠反应生成氯化钠和水，没有气泡产生，氢氧化钠反应完后，盐酸再与碳酸钠反应有二氧化碳气体生成，直至碳酸钠反应完，与曲线符合，符合题意；
C、等质量的Mg、Zn、Fe与足量的等质量分数的稀盐酸反应，相对原子质量MgZn>Fe，所以镁产生氢气最多，反应速率最快，锌反应速率居中，产生氢气最小，与曲线不相符，不符合题意；

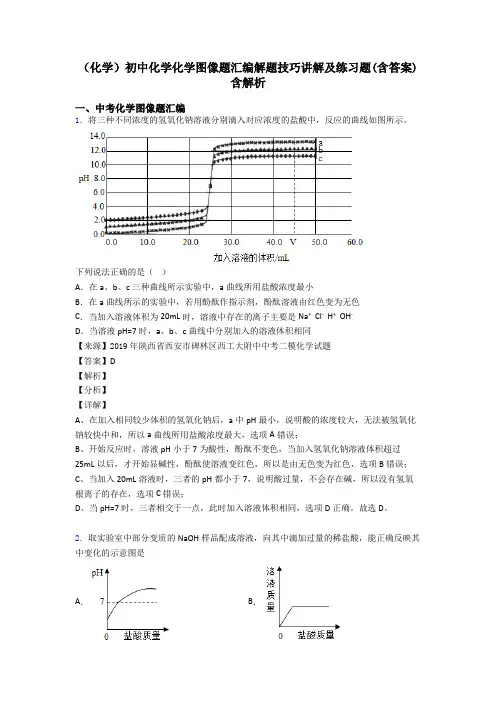

(化学)初中化学化学图像题汇编解题技巧讲解及练习题(含答案)含解析
（化学）初中化学化学图像题汇编解题技巧讲解及练习题(含答案)含解析
一、中考化学图像题汇编
1．将三种不同浓度的氢氧化钠溶液分别滴入对应浓度的盐酸中，反应的曲线如图所示。
下列说法正确的是（ ）
A．在a、b、c三种曲线所示实验中，a曲线所用盐酸浓度最小
B．在a曲线所示的实验中，若用酚酞作指示剂，酚酞溶液由红色变为无色
C．当加入溶液体积为20mL时，溶液中存在的离子主要是Na+ Cl- H+ OH-
D．当溶液pH=7时，a、b、c曲线中分别加入的溶液体积相同
【来源】2019年陕西省西安市碑林区西工大附中中考二模化学试题
【答案】D
【解析】
【分析】
【详解】
A、在加入相同较少体积的氢氧化钠后，a中pH最小，说明酸的浓度较大，无法被氢氧化钠较快中和，所以a曲线所用盐酸浓度最大，选项A错误；
B、开始反应时，溶液pH小于7为酸性，酚酞不变色，当加入氢氧化钠溶液体积超过25mL以后，才开始显碱性，酚酞使溶液变红色，所以是由无色变为红色，选项B错误；
C、当加入20mL溶液时，三者的pH都小于7，说明酸过量，不会存在碱，所以没有氢氧根离子的存在，选项C错误；
D、当pH=7时，三者相交于一点，此时加入溶液体积相同，选项D正确。故选D。
2．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是
A． B． C． D．
【答案】C
【解析】
【详解】
A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；
B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；

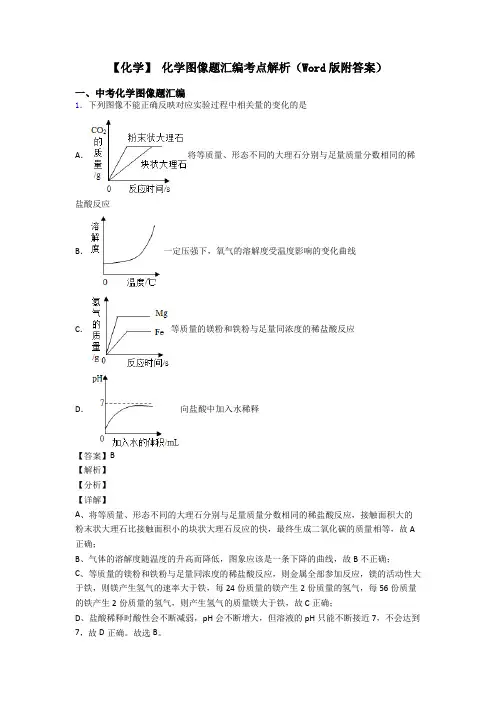

【化学】 化学图像题汇编考点解析(Word版附答案)
【化学】 化学图像题汇编考点解析（Word版附答案）
一、中考化学图像题汇编
1．下列图像不能正确反映对应实验过程中相关量的变化的是
A．将等质量、形态不同的大理石分别与足量质量分数相同的稀盐酸反应
B．一定压强下，氧气的溶解度受温度影响的变化曲线
C．等质量的镁粉和铁粉与足量同浓度的稀盐酸反应
D．向盐酸中加入水稀释
【答案】B
【解析】
【分析】
【详解】
A、将等质量、形态不同的大理石分别与足量质量分数相同的稀盐酸反应，接触面积大的粉末状大理石比接触面积小的块状大理石反应的快，最终生成二氧化碳的质量相等，故A正确；
B、气体的溶解度随温度的升高而降低，图象应该是一条下降的曲线，故B不正确；
C、等质量的镁粉和铁粉与足量同浓度的稀盐酸反应，则金属全部参加反应，镁的活动性大于铁，则镁产生氢气的速率大于铁，每24份质量的镁产生2份质量的氢气，每56份质量的铁产生2份质量的氢气，则产生氢气的质量镁大于铁，故C正确；
D、盐酸稀释时酸性会不断减弱，pH会不断增大，但溶液的pH只能不断接近7，不会达到7，故D正确。故选B。 【点睛】
金属与足量酸反应产生氢气的质量与金属的化合价金属的相对原子质量成正比
2．向某混合溶液中滴加硫酸溶液的体积和生成气体或沉淀的质量关系如图所示,则该混合溶液可能是
A．氯化钠、氯化钡
B．氢氧化钠、硝酸钡
C．氢氧化钠、碳酸钠
D．氯化钠、碳酸钠
【答案】C
【解析】
【分析】
使硫酸产生沉淀的物质一般含有钡离子，且产生的沉淀不溶于稀酸。
【详解】
A、滴加硫酸溶液,硫酸溶液与氯化钡溶液反应产生硫酸钡沉淀,刚开始就产生沉淀，不符合题意;
B、滴加硫酸溶液,氢离子与氢氧根离子反应生成水，硫酸根离子与钡离子反应生成硫酸钡沉淀,因此反应刚开始就有沉淀生成，不符合题意;
C、滴加硫酸溶液,硫酸溶液先与氢氧化钠溶液反应，当氢氧化钠溶液反应完,硫酸溶液再与碳酸钠溶液反应产生二氧化碳气体,符合题意;
【化学】化学试卷分类汇编化学化学图像题汇编(及答案)
【化学】化学试卷分类汇编化学化学图像题汇编(及答案)
一、中考化学图像题汇编
1．下列图像能正确反映对应变化关系的是
A．加水稀释氯化钠溶液
B．两份等质量、等浓度的过氧化氢溶液在有、无MnO2的情况下分解产生氧气
C．向稀盐酸和硫酸铜的混合溶液中加入氢氧化钠溶液
D．将等质量的粉末状的铁和锌分别与足量的等质量、等质量分数的稀硫酸反应
【来源】2019年江西省鹰潭市月湖区第三中学九年级零模化学试卷
【答案】C
【解析】
【分析】
【详解】 A、向氯化钠溶液中不断加水稀释，溶液始终显中性，pH不可能小于或大于7，故选项错误。
B、用等质量、等浓度的双氧水制取氧气，催化剂只能改变反应速率，不影响产生氧气的质量，故选项错误。
C、向稀盐酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠溶液先与稀盐酸反应生成氯化钠和水，稀盐酸消耗完，氢氧化钠再与硫酸铜反应生成氢氧化铜蓝色沉淀，沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项正确。
D、锌的活动性比铁强，反应速率快，反应时间短；锌、铁分别和足量稀硫酸反应化学方程式分别为：Zn + H2SO4 = ZnSO4 + H2↑，Fe + H2SO4 = FeSO4 + H2↑，根据化学方程式可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气。等质量锌、铁分别和足量稀硫酸反应，铁生成氢气的质量比铁锌多，故选项错误。
故选：C。
【点睛】
本题是一道图象坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图象。
2．某稀溶液溶质可能是 NaNO3、HCl、H2SO4，CuCl2 中的一种或几种向该溶液中 滴加 Ba（OH）2 溶液，产生沉淀的质量（y）与加入 Ba（OH）2 溶液质量（x） 的关系如图所示，下列有关溶质组成的说法正确的是（ ）
【化学】化学化学图像题汇编专项习题及答案解析
【化学】化学化学图像题汇编专项习题及答案解析
一、中考化学图像题汇编
1．下列图象能正确反映对应变化关系的是（ ）
A．加热氯酸钠和二氧化锰的混合物制氧气
B．电解水
C．向一定量氢氧化钠和碳酸钠的混合溶液中加入过量的石灰水
D．服用胃舒平（主要成分是Al（OH）3）治疗胃酸过多，胃液pH的变化
【来源】2019年江西省赣州市瑞金市中考一模化学试题
【答案】C
【解析】
【分析】
【详解】
A、加热氯酸钠和二氧化锰的混合物制氧气，二氧化锰作催化剂，反应前后质量不变，但随着反应的进行，剩余固体的质量逐渐减少，二氧化锰的质量分数逐渐增大，至完全反应不再发生改变，故选项错误。
B、通电分解水，生成氢气和氧气的体积（而不是质量）之比为2：1，故选项错误。
C、氢氧化钠和加入的氢氧化钙不反应，碳酸钠和氢氧化钙反应生成沉淀碳酸钙，随氢氧化钙的加入逐渐增加，直到碳酸钠完全反应，沉淀量不再变化，故选项正确。
D、盐酸和氢氧化铝反应生成氯化铝和水，因此pH值会有所增大，但是胃必须是酸性环境，所以最后pH仍然小于7，故选项错误。
故选：C。
2．在一定质量的Ba（OH）2溶液中，不断加入一定质量分数的稀H2SO4，下列图象正确的是（ ）
A． B．
C． D．
【答案】A
【解析】
【详解】
A、氢氧化钡显碱性，随着酸量的增加，氢氧化钡不断减少，溶液碱性变弱，pH值变小，直至恰好反应pH＝7，再加入稀硫酸酸性不断增强，pH小于7，图象正确；
B、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象错误；
C、中和反应放热，随着反应的进行，溶液温度先逐渐增加，随着反应的逐渐停止同时溶液不断向环境中散热溶，液的温度又降到常温，图象错误；
D、随着稀H2SO4的加入，溶液中的水持续增加，图象错误。
故选：A。
【点睛】
主要考查氢氧化钡与稀硫酸的化学反应事实，能理解图象表达意思，针对图象表达，再联系反应事实即可解答。此题注意药品的量改变，导致情况的不同。
初中必备化学化学图像题汇编技巧全解及练习题(含答案)含解析
初中必备化学化学图像题汇编技巧全解及练习题(含答案)含解析
一、中考化学图像题汇编
1．下列四个图象的变化趋势，能正确描述对应操作的（）
A．足量的铁片和铝片分别与等质量、等浓度的稀盐酸反应
B
．将浓盐酸敞口放置在空气中
C
．向氢氧化钾和硝酸钡的混合溶液中，逐滴滴加稀硫酸
D．向pH＝12的氢氧化钠溶液中不断加入水
【来源】河南省许昌市魏都区第十二中学2019-2020学年九年级下学期期中化学试题
【答案】A
【解析】
【分析】
铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，硝酸钡和硫酸反应生成不溶
于水的硫酸钡沉淀。
【详解】
A
、在金属活动性顺序中，铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，
铝排在铁的前面，反应速度比铁快，在图象中，斜率表示的就是反应的速度，斜率越大，
反应速度越大，足量的铁与铝与相同的酸反应，生成氢气的质量相同，故A正确；
B
、浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，而图象显示其质量
分数增大，故B不正确；
C
、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀，而图象显示是过
一段时间才出现沉淀，故C不正确；
D、pH＝12的氢氧化钠溶液，显碱性，向pH＝12的氢氧化钠溶液中不断加入水，pH不可
能小于7
，故D
不正确。故选A
。
【点睛】
浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，氢氧化钠溶液，显碱
性，稀释pH不可能小于7。
2．向一定量的氢氧化钠和碳酸钠的混合溶液中逐滴滴加稀盐酸，甲图为溶液的pH
变化情
况，乙图为生成气体质量情况。下列说法正确的是
A．甲图中的c点表示溶液显碱性
B．加入的稀盐酸只与碳酸钠发生反应
C
．甲图中的a
点表示溶液中只含有Na+
、 Cl-
、OH-
D．甲图中的d与乙图中的f表示的数值相等
【答案】D
【解析】
【分析】
【详解】
A、甲图中的c点，pH<7，表示溶液显酸性，不符合题意；
B
、加入的稀盐酸先与氢氧化钠反应生成氯化钠和水，待氢氧化钠完全反应后，稀盐酸再与
考化学化学图像题汇编及答案(word)
考化学化学图像题汇编及答案（word）
一、中考化学图像题汇编
1．下列四个图像的变化趋势，能正确体现对应操作的是（ ）
A．向稀硫酸中加水
B．将浓盐酸敞开口放置在空气中
C．加热一定质量的氯酸钾和二氧化锰的混合固体
D．向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸
【来源】2019年河南省洛阳市中考二模化学试题
【答案】C
【解析】
【详解】
A、稀硫酸的pH小于7，向稀硫酸中加水，溶液的pH逐渐增大，无限的接近于7，不会大于7，A选项图像变化不正确，不符合题意；
B、氯化氢具有挥发性，将浓盐酸敞开口放置在空气中，溶质氯化氢的量逐渐减小，溶质的质量分数逐渐减小，B选项图像变化不正确，不符合题意；
C、加热一定质量的氯酸钾和二氧化锰的混合固体，氯酸钾在二氧化锰的催化作用下生成氯化钾和氧气，反应前氧气的质量0，反应过程中氧气的质量增加，完全反应后质量不变，图像从原点开始，先上升后成一条水平直线，C选项图像变化正确，符合题意；
D、向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸，氢氧化钾与稀硫酸反应生成硫酸钾和水，硝酸钡与硫酸或硫酸钾反应均生成硫酸钡沉淀，故一开始就会生成沉淀，D选项图像变化不正确，不符合题意。故选C。
2．向一定量的氢氧化钠和碳酸钠的混合溶液中逐滴滴加稀盐酸，甲图为溶液的pH变化情况，乙图为生成气体质量情况。下列说法正确的是
A．甲图中的c点表示溶液显碱性
B．加入的稀盐酸只与碳酸钠发生反应
C．甲图中的a点表示溶液中只含有Na+、 Cl-、OH-
D．甲图中的d与乙图中的f表示的数值相等
【答案】D
【解析】
【分析】
【详解】
A、甲图中的c点，pH<7，表示溶液显酸性，不符合题意；
B、加入的稀盐酸先与氢氧化钠反应生成氯化钠和水，待氢氧化钠完全反应后，稀盐酸再与碳酸钠反应生成氯化钠、二氧化碳和水，不符合题意；
C、稀盐酸先与氢氧化钠反应生成氯化钠和水，待氢氧化钠完全反应后，稀盐酸再和碳酸钠反应生成氯化钠、二氧化碳和水，甲图中的a点，pH>7，溶液显碱性，氢氧化钠可能已经完全反应，也可能部分参与了反应，碳酸钠一定还未完全反应，故溶液中一定还含有CO32-，不符合题意；
(化学)化学化学图像题汇编练习题含答案及解析
（化学）化学化学图像题汇编练习题含答案及解析
一、中考化学图像题汇编
1．向稀盐酸中加入Z物质，其pH变化情况如图所示，则Z物质是（ ）
A．H2O B．AgNO3固体 C．浓盐酸 D．KOH固体
【来源】2016年初中毕业升学考试（重庆B卷)化学（带解析)
【答案】B
【解析】
试题分析：A、向稀盐酸中加入水，酸性逐渐变弱，pH越小， pH应逐渐变大，错误；B、稀盐酸与硝酸银溶液反应生成氯化银沉淀和硝酸，反应前后酸性强弱程度不变，pH不变，正确；C、向稀盐酸中加入浓盐酸，酸性增强， pH应逐渐变小，错误；D、向稀盐酸中加入氢氧化钾固体，生成氯化钾和水，完全反应时显中性，继续加入氢氧化钾，显碱性，pH逐渐变大，错误。故选B．
考点：酸的化学性质、溶液的酸碱性与pH值的关系
2．如图所示的四个图象，能正确反映对应变化关系的是（ ）
A．镁在氧气中燃烧
B．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应
C．向二氧化锰中加入过氧化氢溶液 D．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液
【答案】C
【解析】
【分析】
【详解】
A、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；
B、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；
C、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；
D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。
3．在一定质量的Ba（OH）2溶液中，不断加入一定质量分数的稀H2SO4，下列图象正确的是（ ）
A． B．
C． D．
【答案】A
【解析】
【详解】
A、氢氧化钡显碱性，随着酸量的增加，氢氧化钡不断减少，溶液碱性变弱，pH值变小，直至恰好反应pH＝7，再加入稀硫酸酸性不断增强，pH小于7，图象正确；
【化学】初中必备化学化学图像题汇编技巧全解及练习题(含答案)含解析
【化学】初中必备化学化学图像题汇编技巧全解及练习题(含答案)含解析
一、中考化学图像题汇编
1．下列四个图像反映了对应实验过程中相关量的变化，其中不正确的是（ ）
A．将等质量、形态不同的大理石分别与足量质量分数相同的稀盐酸反应
B．一定压强下，氧气的溶解度受温度影响的变化曲线
C．等质量的镁粉和铁粉与足量同浓度的稀盐酸反应
D．硫酸溶液稀释过程中pH的变化曲线
【来源】2019年陕西省宝鸡市渭滨区滨河中学中考一模化学试题
【答案】B
【解析】
【详解】
A、等质量形状不同的大理石分别与足量相同的稀盐酸反应，粉末状的大理石反应的时间短，故正确；
B、由于气体的溶解度随温度的升高而降低，所以该图象应该是一条下降的曲线，故错误；
C、镁的金属活动性比铁强，故与稀盐酸反应时镁的反应速度要快一些（图象更陡一些），同质量的镁要比铁生成的氢气要多，故最终镁的曲线应该在铁的上面，故正确； D、由于硫酸稀释时酸性会不断减弱，故其pH会不断增大，但不管怎样稀释溶液也不会呈中性，即溶液的pH只能永远的接近7但不会达到7，故正确。
故选B。
2．下列图象分别与选项中的操作相对应，其中合理的是（ ）
A．向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液
B．20°C，把少量CaO放入饱和石灰水中
C．向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸
D．向稀盐酸中加入氢氧化钠溶液
【答案】C
【解析】
【分析】
【详解】
A、向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液，氢氧化钠先和盐酸反应产生氯化钠和水，再和氯化铜反应产生氢氧化铜沉淀和氯化钠，图像与事实不相符，故A错误；
B，20℃，把少量CaO放入饱和石灰水中，氧化钙与水反应生成了氢氧化钙，放出了大量的热，氢氧化钙的溶解度减小，溶质的质量减小，恢复原温度后，氢氧化钙的质量又变大，由于消耗了少量的水，应小于开始时溶质的质量，图像与事实不相符，故B错误； C、向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸，开始就生成了沉淀，当硝酸钡完全反应不再生成沉淀，图像与事实相符，故C正确；
