交通工程学课件042
交通工程学
1. 驾驶员信息处理过
程：感知、判断决策、
操纵。
2. 各种感觉器官给驾驶
员的信息中，视觉所占
比例最大，约占 80%。
3. 机动车的交通特性：
包括：动力性、制动性、
通过性、机动性、稳定
性。
衡量动力性的三个参
数：最高行驶速度、力口
速能力、爬坡能力。
4. 公路弯道外侧加高、
内侧加宽
5. 行车视距的定义：为
了行车安全，驾驶员应
能随时看到汽车前方 一定距离的路面，一旦 发现前方路上有障碍 物和对面来车时，能及 时米取措施，避免相 撞，这一必要的最短距 离，称为行车视距。
6. 行车视距包括：停车
视距、会车视距、超车
视距
7. 交通流参数的分类：
（1 ）宏观参数（整体
特性）:交通量、速度 和密度；
（2 ）微观参数（车辆
之间的相关特性）：车
头时距和车头间距等。
8. 交通量（Q）:是指选
定的时间段内，通过道
路某一地点、某一断面
或某一车道的交通体
的数量。
流率：是指把在不足1h 的时间段内（通常是
15min），通过道路（或
道路上某一条车道）指
定地点或断面的车辆 数经过等效转换得到 的单位小时的车辆数。
9. 交通量的表达方式：
AADT （年平均日交通
量）
第30位高峰小时交通
量：将一年中 8760小
时交通量的观测值依
大小顺序排列，排在第
30位的小时交通量。
10. 高峰小时系数就 是高峰小时交通量与 高峰小时内某一时段 推算的高峰小时流率
的比值。
11. 流动车法（实施方 法）驾驶试验车在区间
内以与区间内大部分 车辆均衡的速度反复 行驶测定，试验车内坐 调查人员3-4人，在试 验车行驶过程中分别 记测如下数据：反向行 驶的会车数、同向行驶 的超车数和被超车数、 试验车往返行程时间， 然后由公式计算不同 方向上的交通量。
12. 流动车观测法的评
价：优点：可同时测行
程速度、行程时间和交
通量，内业工作量小。
缺点：道路沿途有交叉
口或交叉口间距短、交
交通工程学导论
交通工程学导论
交通工程学是一门涉及规划、设计、建设和管理交通系统的学科。以下是交通工程学导论的主要内容和重点：
1.交通系统概述： 引入交通系统的定义，范围和组成部分，包括道路、铁路、水路、航空、公共交通等。介绍交通系统对社会和经济发展的重要性。
2.交通流理论： 介绍交通流的基本概念，如流量、密度、速度和延误。解释交通流理论模型，例如瓶颈理论、交通信号控制和拥堵理论。
3.交通规划与管理： 讨论交通规划的原则和方法，包括城市交通规划、交通需求预测、交通模型建立等。介绍交通管理的方法，如交通信号、交通标志、交通管制等。
4.交通设施设计： 探讨交通设施的设计原则和标准，如道路设计、桥梁设计、交通运输系统的规划和建设。重点介绍道路布局、交通安全设计等内容。
5.交通工程技术： 简要介绍交通工程所需的技术工具和软件，如交通模拟软件、地理信息系统（GIS）、交通仿真等，以及其在交通工程中的应用。
6.交通与环境： 探讨交通对环境的影响，包括空气质量、噪音、能源消耗和环境可持续性。介绍交通工程的可持续发展原则和方法。
7.交通安全： 强调交通安全的重要性，介绍交通事故分析、预防措施、交通安全管理系统等内容，以及提高道路安全性的方法。
8.新兴技术与未来趋势： 探讨新兴技术对交通工程的影响，如自动驾驶车辆、智能交通系统、电动车辆等，并展望交通工程未来的发展趋势。
这些内容构成了交通工程学导论的核心，为学生提供了对交通工程领域的基本概念和理论基础的了解，为后续深入学习和实践打下基础。
交通工程

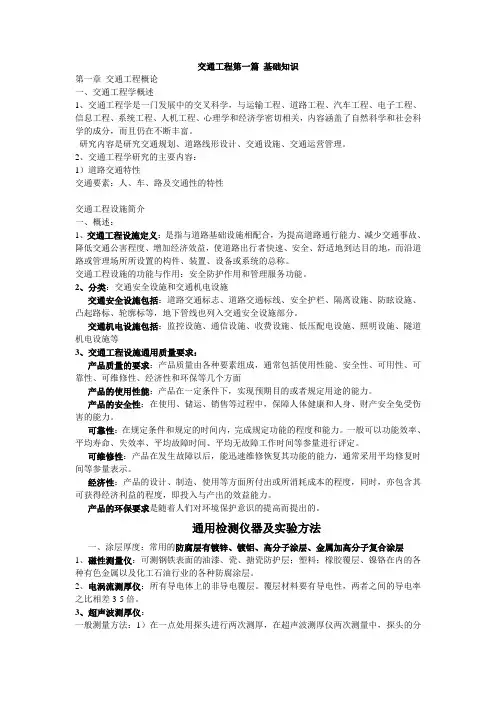

交通工程第一篇 基础知识
第一章 交通工程概论
一、交通工程学概述
1、交通工程学是一门发展中的交叉科学，与运输工程、道路工程、汽车工程、电子工程、信息工程、系统工程、人机工程、心理学和经济学密切相关，内容涵盖了自然科学和社会科学的成分，而且仍在不断丰富。
研究内容是研究交通规划、道路线形设计、交通设施、交通运营管理。
2、交通工程学研究的主要内容：
1）道路交通特性
交通要素：人、车、路及交通性的特性
交通工程设施简介
一、概述：
1、交通工程设施定义：是指与道路基础设施相配合，为提高道路通行能力、减少交通事故、降低交通公害程度、增加经济效益，使道路出行者快速、安全、舒适地到达目的地，而沿道路或管理场所所设置的构件、装置、设备或系统的总称。
交通工程设施的功能与作用：安全防护作用和管理服务功能。
2、分类：交通安全设施和交通机电设施
交通安全设施包括：道路交通标志、道路交通标线、安全护栏、隔离设施、防眩设施、凸起路标、轮廓标等，地下管线也列入交通安全设施部分。
交通机电设施包括：监控设施、通信设施、收费设施、低压配电设施、照明设施、隧道机电设施等
3、交通工程设施通用质量要求：
产品质量的要求：产品质量由各种要素组成，通常包括使用性能、安全性、可用性、可靠性、可维修性、经济性和环保等几个方面
产品的使用性能：产品在一定条件下，实现预期目的或者规定用途的能力。
产品的安全性：在使用、储运、销售等过程中，保障人体健康和人身、财产安全免受伤害的能力。
可靠性：在规定条件和规定的时间内，完成规定功能的程度和能力。一般可以功能效率、平均寿命、失效率、平均故障时间、平均无故障工作时间等参量进行评定。
可维修性：产品在发生故障以后，能迅速维修恢复其功能的能力，通常采用平均修复时间等参量表示。
经济性：产品的设计、制造、使用等方面所付出或所消耗成本的程度，同时，亦包含其可获得经济利益的程度，即投入与产出的效益能力。
交通工程学教案
第二章 人和车辆的交通特性
教学目标 了解和掌握交通工程各构成要素的交通特性
教学重点 1. 道路系统中的人包括哪些
2. 驾驶员的交通特性
3. 驾驶员的感觉、知觉、与信息处理
4. 驾驶员的视觉特性与反应特性
6.驾驶员的差别
教学难点 驾驶员的视觉特性与反应特性
教学媒体 幻灯片、计算机、板书
教学过程
授课章节 教学内容 学生活动 教师活动
一、
道路系统中包含哪几类人 包含驾驶员、行人和乘客 听讲解
积极思考
回答问题 1、以舒马赫的图片引出问题：全世界有多少人拥有超级驾照？激发学生的兴趣。
2、通过类比的方法，提出驾驶员生心理特性及其影响因素
二、
驾驶员的特性 讲述驾驶员的感知功能 听讲解
理解概念
积极思考 1、利用课件引导与结合教材，分析驾驶员的感觉、知觉、与信息处理
第三节
驾驶员的信息处理能力 驾驶员的视觉特性与反应特性 学生聆听
积极思考
回答问题 1、与学生互动，寻找有驾驶经验的同学，让他们谈谈在驾驶过程中对不同道路线形的感受，引出道路几何线形对驾驶员生、心理反应的影响
2、向学生提问为什么会是红灯停、绿灯行和黄灯警告
第四节
驾驶员的差异 性别差异、年龄差异与安全态度 学生聆听
积极思考 1、通过讲述驾驶员的性别、特征使学生产生直观感受和认识
2、讲述安全态度的重要性 结束语 总结本节内容
引发思考 1、指出重点
2、布置作业
交通工程学 2
交通工程学
欢迎阅读第一章
交通工程学称为“5E”科学，包括执法（enforcement）、教育（education）、工程（engineering）、环境（environment）和能源（energy）。
1930年美国交通工程师学会的成立是交通工程学诞生的标志。
1979年张秋回国讲学，创办了交通工程专业。
第二章
驾驶员的行车过程就是感知、判断决策和操纵三个阶段不断循环往复的过程。
道路中的人包括：乘客、行人、驾驶员。
驾驶员的视野与行车速度有密切关系，随着汽车行驶速度的提高，注视点前移，视野变窄，周界感减少。
行人交通常用的基本参数为步频、步幅和步速。
汽车的动力性能通常用三个指标来评定，即汽车的最高车速Vmax，汽车的加速度或加速时间t，汽车能爬上的最大坡度Imax。
第三章
交通量指在选定的时间段内，通过道路某一地点、某一断面或某一条车道交通体的数量。
平均日交通量（ADT）、年平均日交通量（AADT）、月平均日交通量（MADT）、周平均日交通量(WADT)。
第30小时交通量是指一年当中8760个小时交通量按大小次序排列，从大到小序号第30的那个小时交通量。美国和日本取第30小时交通量作为设计小时交通量。
交通量的空间分布：
㈠地域分布：各省市，地区间交通量分布差异明显。
㈡城乡分布：城区→近郊→远郊→乡村
㈢方向分布
方向分布系数Kd=重行车方向交通量÷双向总交通量*100%，0.5
㈣车道分布：行车道大于超车道，中间车道大于两侧车道。
年平均日交通量与月平均日交通量之比，称为交通量的月变化系数K月，表达式如下：
K月=AADT÷MADT=年平均日交通量÷月平均日交通量
一日内以小时计的交通量的最高值称为高峰小时交通量。
高峰小时流量比是高峰小时交通量与全天交通量的比值，反映高峰小时流量的集中程度。
高峰小时交通量与高峰小时内某一时段推算的高峰小时流率的比值称为高峰小时系数PHF。
交通工程管理设施设计讲义课件
交通工程管理设施设计讲义课件
1. 引言
交通工程管理设施设计是交通工程中重要的一环。它涉及到交通管理，交通设施设计以及交通运输规划等多个方面。本讲义将介绍交通工程管理设施设计的基本原理、方法和流程。
2. 交通工程管理设施设计的概述
交通工程管理设施设计是为了确保道路交通的安全、顺畅和高效而进行的一系列设计活动。它包括交通信号控制系统设计、交通标志和标线设计、交通安全设施设计以及道路交通管理措施设计等。 3. 交通信号控制系统设计
3.1 交通信号控制系统的作用
交通信号控制系统是用于调控交通流量和解决交通拥堵问题的重要工具。它通过灯光信号控制交通流量，提高交通效率，减少事故发生率。
3.2 交通信号控制系统的设计要素
交通信号控制系统的设计要素包括信号灯的设置、信号灯配时、信号控制策略等。设计师需要考虑道路交通流量、交叉口形状、交通需求等因素进行设计。
3.3 交通信号控制系统的设计流程
交通信号控制系统的设计流程包括调查研究、方案设计、模拟仿真和优化设计等步骤。设计师需要通过实地调查和数据分析来确定设计方案，并通过模拟仿真和优化设计来验证和改进设计方案。 4. 交通标志和标线设计
4.1 交通标志和标线的作用
交通标志和标线是道路上的指示标志，用于向驾驶员传达道路信息和交通规则。它们起到提醒驾驶员、引导交通和维持交通秩序的作用。
4.2 交通标志和标线的设计原则
交通标志和标线的设计应符合交通工程的基本原则，包括合理性、可读性、可辨识性、可理解性、一致性和持续性等。设计师需要认真考虑设计的内容、形式和布局等因素。
4.3 交通标志和标线的设计流程
交通标志和标线的设计流程包括需求确定、设计方案确定、图纸制作和部署实施等步骤。设计师需要与相关部门沟通和协调，确保设计方案的实施效果。 5. 交通安全设施设计
5.1 交通安全设施的作用
交通安全设施是为了保障道路交通安全而设置的设备和装置。它们能够提供预警、防护和保护的功能，减少交通事故的发生和减轻事故的损失。
交通工程整理
交通工程整理
第一章：绪论
一，交通工程学的定义：
交通工程学是交通工程学科研究与发展的基本理论，是从道路工程学科中派生出来的一门较年轻的学科，他把人、车、路、环境以及能源等与交通有关的几个方面综合在道路交通这个统一体中进行研究，以寻求道路通行能力最大、交通事故最少、运行速度最快、运输费用最省、环境影响最小、能源消耗最低的交通系统规划、建设与管理方案，从而达到安全、迅速、经济、方便、舒适、节能及低公害的目的
两个基本共识：①交通工程学是从道路工程学分化出来的，②他的主要研究对象是道路交通；交通工程学主要解决道路交通系统规划与管理中的问题。
二，交通工程学科的研究范围
1、交通特性分析技术：参与者（行人，驾驶员）特性，道路特性，交通工具特性等的
分析方法
2、交通调查方法：包括交通流量、交通速度、交通密度、居民出行、延误调查、污染
调查等。
3、交通流理论：三参数（K,V,Q）相互关系，动力学特征，跟驰理论，概率论，排队论，
流体力学等
4、道路通行能力分析技术：包括城市道路、一级公路、高速公路的路段通行能力的分
析方法，交叉口、公交线路、线网运输能力的分析方法，服务水平划分标准
5、道路交通系统规划理论：城市交通需求、区域综合运输需求、公路交通需求的预测
方法 6、道路交通管理技术：道路交通法规制定，TSM策略，TDM策略等
7、交通安全技术：事故发生机理、预防、安全措施研究
8、静态交通系统规划：停车场的规划与设计，货车装卸货物的停车管理，公交车站的
布置及停放
9、交通系统的可持续发展规划：交通环境污染（预防）、能耗及其他资源消耗的预测、
评级。
10、交通工程的新理论、新方法、新技术：主要是ITS，如现代通信技术，计算机技术，
控制技术等
三，交通工程学科的特点
1、系统性：交通系统是一个复杂的开放的大系统，其运转受到许多社会因素的影响与
制约。且系统本身又由许多相互制约的子系统构成。系统工程原理是交通工程的最
交通工程学概论
交通工程学概论
道路交通系统分析
第一章交通工程学概论
1.1 交通工程学的定义、与发展
1.1.1 交通工程学的定义
交通研究可分为两个门类，一个是交通工程，一个是交通科学。交通科学基础研究的目的是发现制约交通系统的基本规律；而交通工程的目的则是交通运输网络和交通控制系统的规划、设计和实施。前者是后者的基础，后者是前者指导下的实践。两者相辅相成，缺一不可。
1．多种提法
交通工程学是一门研究道路交通中各种交通现象的基本规律及其应用的一门正在发展中的新兴学科。各国学者从不同的角度、用不同的观点和方法进行探索、研究、认识并提出自己的定义，因此对这一学科的理解和定义有多种提法：
20世纪40年代美国交通工程师学会的定义：交通工程学是工程学的一个分支，它研究道路规划、几何设计、交通管理和道路网、终点站、毗连区域用地与各种交通方式的关系，以便使客货运输安全、有效、经济和方便。
澳大利亚著名的交通工程学教授布伦敦的定义：交通工程学是关于交通和出行的计测科学，是研究交通流和交通发生的基本规律的科学，为了使人、物安全而有效地移动，将此学科的知识用于交通系统的规划、设计和运营。
1983年世界交通工程师协会会员指南提出的定义：交通工程学是运输工程学的一个分支。它涉及到规划、几何设计、交通管理和道路网、终点站毗连用地与其它运输方式的关系。
前苏联学者的定义：交通工程学是研究交通运行的规律及其对道路结构、人工构造物的影响的科学。
英国学者的定义：道路工程中研究交通用途与控制，交通规划，线形设计的那一部分称为交通工程学。
日本学者的定义：考虑客、货运输的安全、便利与经济，综合探讨公路、城市道路及相邻连接地带的整体用地规划、几何线形设计和营运管理等问题，属于工程上的分支学科。
我国《交通工程手册》给出的定义：交通工程学是研究道路交通中人、车、路、环境之间的关系，探讨道路交通的规律，建立交通规划、设计、控制和管理的理论方法，以及有关设施、装备、法律和法规等，使道路交通更加安全、高效、快捷、舒适的一门技术科学。2．范畴
交通工程_课程内容
第一章 绪论
本章前言
第一章 绪论
◆ 本章学习目标
熟悉各名词、术语的含义，掌握基本概念。了解交通工程学的概念、研究内容、交通工程学的发展概况、我国交通工程学的发展。
◆ 本章教学内容
1、交通工程学的概念
2、交通工程学的研究内容
3、交通工程学的发展概况
4、我国交通工程学的发展
◆ 本章重点
本章重点是了解交通工程学的概念和交通工程学的研究内容。
◆ 本章难点
交通工程学的概念。
◆ 本章学习方法建议及参考资料
熟悉各名词、术语的含义，掌握基本概念，特别是交通工程学的概念。
§1.1 交通工程学的定义
澳大利亚著名的交通工程学教授布伦敦给交通工程学下的定义是：交通工程学是关于交通和出行的量测科学，是研究交通流和交通发生的基本规律的科学。
英国学者这样定义交通工程学：道路工程学中研究交通运营与控制、交通规划、线形设计的那一部分叫交通工程学。
前苏联学者给交通工程学下的定义是：交通工程学是交通过程的规律和交通对道路结构、人工构造物影响的科学。
交通工程学是研究交通规律及其应用的一门技术科学，它的目的是探讨如何使交通运输安全、迅速、舒适、经济，它的研究内容主要是交通规划、交通设施、交通运营管理，它的研究对象是驾驶员、行人、车辆、道路和交通环境。
§1.2 交通工程学研究的主要内容
◆ 交通特性：驾驶员和行人的交通特性；车辆的交通特性；道路的交通特性；交通流的特性。
◆ 交通调查：交通量调查、车辆调查、车流密度调查、延误调查、交通起讫点调查等。
◆ 交通流理论：交通流理论是研究各种不同状态的交通特性，研究如何利用各种交通流特征参数来表达其相互关系，寻求最恰当的模型描述各种交通状态，推导表达式，为制定交通治理方案、增建交通设施、评定交通事故提供依据。
◆ 交通规划：交通规划是根据城市性质、用地功能分区与布局、工作与居民地点的分布，研究规划年限内的城市客运量与货运量，以及车辆出行的次数与流向的变化规律，计算交通出行在各用地分区之间如何分配；根据国民经济的发展水平和城市规划用地布局，分析城市交通特点，研究和选择高效的交通方式；配合城市道路系统规划的初步方案，研究城市客运和货运的交通流量和流向分布图，从而为修正或规划道路系统提供依据。
交通工程学知识点总结
第一章绪论
1 •交通工程学：是研处道路交通 中人.车、路、环境之间的关系, 探讨道路交通的规律，建立交通 规划.设计、控制和管理的理论 方法，以及有关设施.装备.法 律和法规等，使道路交通更加安 全、高效、快捷.舒适的一门技 术科学。
2•交通规划：基于城市规划.± 地使用性质.人口、经济发展等 条件确定交通系统及其设施的 构成：设施的规模和建设计划、 政策等：指导设施的建设.对城 市规划提出反馈.具有宏观的性 质。
8•交通工程学的特点:系统性， 综合性，交叉性或复合性，社会 性,超前性，动态性。
第二章交通特性
4. 驾驶员所遇到的外界刺激信 息*早显信息，突就信息，微弱 信息，先兆信息，潜伏信息。
5. 道路组成特性一横断面组 成，主要是行车道、路肩.分隔 带、租坡午道和变速午道.紧急 停车带.错车道、慢乍道、人行 道，另外还有边沟、挡墙、盲沟 等附屈部分。
7•路网密度的定义，区域的道路 总长比该区域的总面积。
&城市道路网密度、间距的选取 原则：
① 道路网密度.间距与不同等级 道路的功能.要求相匹配：
② 道路网密度.间距与城市不同 区域的性质.人口密度、就业密 度相匹配。
9•公路网布局形式'三角形、棋 盘形.并列形.放射形、扇形、 树叉形.条形等。
10•城市道路网布局形式：棋盘 形（方格形）、带形、放射形、放 射环形.混合形等。
11 •城市交通网络的基本形式大 致可以分为：方格网式、带状、 放射状.环形放射状和自由式 等。
12.城市的基本布局形态-般分 为^中央组团式、分散组团式、 带状.棋盘式和自由式。
第三章交通调査与分析
13•交通址：特定时刻（高峰. 低峰入氓位时间内通过某地点 或断面的交通实休数（人、车或 物）。
14•设计交通楚：第30位年最高 小时交通量（30HV〉。
16•行程车速（区间车速入午辆 行驶在道路某一区间的距离与 行程时间的比值：行驶年速：车 辆行驶在道路某一区间的距离 与行驶时间的比值。注总区别！ 16•车头时距：在同向行驶的一 列车队中,两连续车辆的车头到 达道路某断面的时间间隔^牟头 空距：在同向行驶的一列车队 中，两连续午辆牟头间的距离。 17•交通流三参数基本关系，交 通虽5行午速度V、午流密度K Q 二
