排水管道验槽
沟槽开挖注意事项
沟槽开挖注意事项一、工人进入沟槽作业必须佩戴安全帽，下沟槽之前先对沟槽两边墙壁进行检测，确认安全后再下沟槽作业。
二、严禁作业人员坐在沟槽内休息，作业人员配合机械作业时，随时注意观察沟槽壁是否有裂缝、塌方迹象，发现有塌方迹象立即撤离到安全地带，并且报告施工现场管理人员进行处理。
休息时，应站在沟中间，配合机械作业时要保持2米以上的安全距离。
三、沟槽两边1米范围内，砖块、石块、土块必须清理干净，以免掉入沟槽伤人。
四、夜间作业必须有照明灯进行照明。
五、车辆装车时，应保持距离沟边2米以上安全距离，以免车辆行走时产生的振动造成塌方。
1.施工准备（1）测定管道中线：施工前按设计给定的中线控制点，在现场测设出中线的起点、终点、平面折点、纵向折点及直线控制中心桩（用木桩顶钉中心钉设定），并在起点、终点的沟槽外适当位置，设置方向控制桩，并且通过丈量确定桩号。
（2）建立水准点控制网：增设临时水准点，应在稳固且不易被碰撞处设置，间距不大于30米。
临时水准点闭合差应符合规定标准。
（3）对地下障碍物调查专人看守、指挥施工，并要求设置安全保护措施。
土方开挖前应对开挖段土质、地下水位、地下构筑物、沟槽附近的地上建筑物、地下管线等进行调查，确定开挖断面、堆土位置、施工道路及施工设备。
重要的施工措施应会同设计单位共同确定，必须制定安全措施。
对于已建地下管道交叉的位置，应进行现场调查及坑探，当确认已建地下管道位置后，应设明显标志。
（4）主要机具挖掘机、运渣车、洒水车、碾压机及振动夯机、蛙式夯机（适用于小范围夯实）等。
（二）主要施工工艺及方法（沟槽开挖深度小于5m，开挖深度大于5m详见深沟槽开挖技术交底）1、工艺流程：确定开挖的顺序和坡度→分段分层平均下挖→修边和捡底排水管道（渠）沟槽开挖应满足《给水排水管道工程施工及验收规范（GB50268-2008）》的规定。
本工程采用180°混凝土基础，基坑宽度按照设计和国标04S516执行；当沟槽不加支撑时，沟槽边坡最陡坡度应符合《给水排水管道工程施工及验收规范（GB50268-2008）》中4.3.2条的规定。

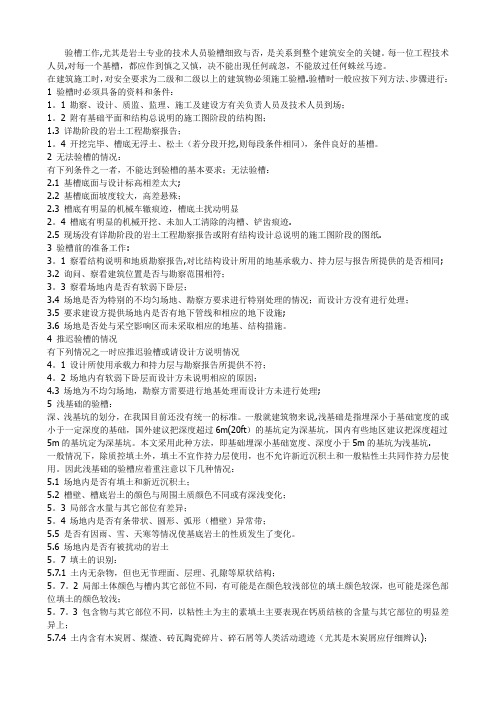

基坑验槽内容
验槽工作,尤其是岩土专业的技术人员验槽细致与否，是关系到整个建筑安全的关键。
每一位工程技术人员,对每一个基槽，都应作到慎之又慎，决不能出现任何疏忽，不能放过任何蛛丝马迹。
在建筑施工时，对安全要求为二级和二级以上的建筑物必须施工验槽.验槽时一般应按下列方法、步骤进行：1 验槽时必须具备的资料和条件：1。
1 勘察、设计、质监、监理、施工及建设方有关负责人员及技术人员到场；1。
2 附有基础平面和结构总说明的施工图阶段的结构图；1.3 详勘阶段的岩土工程勘察报告；1。
4 开挖完毕、槽底无浮土、松土（若分段开挖,则每段条件相同），条件良好的基槽。
2 无法验槽的情况：有下列条件之一者，不能达到验槽的基本要求；无法验槽：2.1 基槽底面与设计标高相差太大;2.2 基槽底面坡度较大，高差悬殊；2.3 槽底有明显的机械车辙痕迹，槽底土扰动明显2。
4 槽底有明显的机械开挖、未加人工清除的沟槽、铲齿痕迹.2.5 现场没有详勘阶段的岩土工程勘察报告或附有结构设计总说明的施工图阶段的图纸.3 验槽前的准备工作:3。
1 察看结构说明和地质勘察报告,对比结构设计所用的地基承载力、持力层与报告所提供的是否相同;3.2 询问、察看建筑位置是否与勘察范围相符；3。
3 察看场地内是否有软弱下卧层；3.4 场地是否为特别的不均匀场地、勘察方要求进行特别处理的情况；而设计方没有进行处理；3.5 要求建设方提供场地内是否有地下管线和相应的地下设施;3.6 场地是否处与采空影响区而未采取相应的地基、结构措施。
4 推迟验槽的情况有下列情况之一时应推迟验槽或请设计方说明情况4。
1 设计所使用承载力和持力层与勘察报告所提供不符；4。
2 场地内有软弱下卧层而设计方未说明相应的原因；4.3 场地为不均匀场地，勘察方需要进行地基处理而设计方未进行处理;5 浅基础的验槽：深、浅基坑的划分，在我国目前还没有统一的标准。
一般就建筑物来说,浅基础是指埋深小于基础宽度的或小于一定深度的基础，国外建议把深度超过6m(20ft）的基坑定为深基坑，国内有些地区建议把深度超过5m的基坑定为深基坑。
地基验槽记录
建设单位
勘察单位
设计单位
施工单位
年月日
年月日
年月日
年月日
年月日
地基验槽记录
验收日期：
工程名称
年月日 中兴·和园 I 标段
建设单位
隐检字第 号 杭州中投置业有限公司
勘察单位
浙江大学建筑设计事物所
监理单位
浙江工程建设监理公司
设计单位
上海大境建筑设计事物所
施工单位
歌山建设集团有限公司
验槽部位：15#楼基槽
建设单位
勘察单位
设计单位
施工单位
年月日
年月日
年月日
年月日
年月日
地基验槽记录
验收日期：
工程名称
年月日 中兴·和园 I 标段
建设单位
隐检字第 号 杭州中投置业有限公司
勘察单位
浙江大学建筑设计事物所
监理单位
浙江工程建设监理公司
设计单位
上海大境建筑设计事物所
施工单位
歌山建设集团有限公司
验槽部位：16#楼基槽
设计单位
施工单位
年月日
年月日
年月日
年月日
年月日
地基验槽记录
验收日期：
工程名称
年月日 中兴·和园 I 标段
建设单位
隐检字第 号 杭州中投置业有限公司
勘察单位
浙江大学建筑设计事物所
监理单位
浙江工程建设监理公司
设计单位
上海大镜建筑设计事物所
施工单位
歌山建设集团有限公司
验槽部位：2#楼○1 轴—○14 轴/○A 轴—○R 轴基槽
基坑底标高-3.80,-1.7（按 16 号基础平面图结施-1 施工）
雨污水管道施工方案
一、雨水管道施工1、施工工艺流程雨水管道施工工艺流程为：准备工作→测量放线→沟槽开挖→基底清理→管道安装→闭水试验→沟槽回填原则上先深后浅；先干管后支管；先下游后上游的施工顺序。
应充分做好施工组织设计和交底工作，把沟槽开挖、管道安装、沟槽回填等工序形成流水作业。
2、准备工作1、正式施工前，认真学习图纸，进行调查、研究，充分了解开挖地段的土质、地下水位、地下构筑物及附近建筑物等，合理确定挖槽断面及堆土位置，合理选择施工机械，并根据实际需要制定完善的安全措施，以确保施工质量及安全文明生产。
2、在现有地下管道埋设处，事先与相关管理单位联系，制定适当的保护措施，防止损坏管道，涉及缆线处，应保证在相关单位代表到场确认后，才能开挖。
3、在现有地上建筑物及电杆附近挖槽时，应对发生下沉或变形的影响进行预防措施，其方案将与业主、设计单位、监理单位共同协商研究确定。
3、测量（1）测量人员要认真学习和研究图纸，做好测量内业资料，密切配合现场施工人员做好测量放线工作；（2）核对永久水准点，建立临时水准点（设在稳定不易碰撞之处，间距不大于100m），测定管道中线，定出检查井的具体位置，并在施工图上标出与管线冲突的地上、地下构筑物位置；（3）核对接入原有管道的高程；（4）测放挖槽边线，堆土堆料界线和临时用地范围；（5）测量管线地面高程；（6）测量管道中线时，应在起点、终点、平面折点、纵向折点及直线段的控制点测设中心桩，并在其上钉中心钉，在起点、终点、平面折点的沟槽外适当位置设方向桩。
4、沟槽开挖排水管道（渠）沟槽开挖应满足《给水排水管道工程施工及验收规范》的规定。
本工程采用砂石基础，基坑宽度按照设计执行；当沟槽不加支撑时，沟槽边坡最陡坡度应符合《给水排水管道工程施工及验收规范》中的规定。
(1)、土方开挖1）沟槽底宽度：采用砂石基础，沟槽下口宽度按设计执行，沟槽下口宽度为B＝D0＋2(b1＋b2＋b3)。
基坑工作面宽度及沟槽边坡严格按《四川省市政工程计价定额》有关规定执行，B＝D0＋2(b1＋b2＋b3)式中 B——管道沟槽底部的开挖宽度()；D0——管外径()；b1——管道一侧的工作面宽度()，可按下表选取；b2——有支撑要求时，管道一侧的支撑厚度，可取150～200；b3——现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度()。
市政给排水管道工程监理细则
市政给排水管道工程监理细则一．给水管道工程1。
1．给水管道工程质量控制程序(见图—1。
1）1.2 给水管道工程质量控制要点1。
2.1 审核承包单位报审的施工方案1. 根据土质情况，管道埋深以及对道路的影响,本着经济、合理、安全确定边坡支护、顶管等施工工艺。
2. 采用大开挖施工工艺时,主要审核开挖的放坡系数、回填材料的选择以及回填质量对路面质量的影响; 采用支护时,应主要审核支护结构的安全,必要时应审核计算书.3。
采用顶管施工工艺时，应另行编制顶管施工方案。
1.2。
2. 轴线位置及标高必须按规划要求,并办理报验手续，经监理复核后方可施工。
1。
2.3. 管材、管件进场应办理报验手续，监理工程师应核查产品合格证明,检查管材外形尺寸、外观质量，闸阀安装前应进行启闭试验。
1。
2.4 沟槽开挖1. 施工期间应注意做好沟槽的排水、降水措施。
2, 槽槽开挖至设计标高后,应办理验槽手续,检查槽底高程,基底土质情况，对于软土地基、流砂、溶洞、墓穴等不良地质时，应会同设计、业主、承包人共同研究，提出处理方案。
3。
垫层应在基槽验收合格后进行,垫层材料、厚度应符合设计规定,施工前应排除沟槽积水，清除淤泥。
4. 垫层材料表面应平整，坡向、坡度符合要求；管道安装应在管基、验收合格后进行.当设计规定设有支墩时，应按支墩砼进行监理。
1.2。
5 管道安装作业条件1. 管道安装应在沟槽地基、管基验收合格后进行。
2. 管材、管件、闸阀等应办理报验手续。
3。
给水管道安装时，应检查管道中的杂物是否清理干净。
暂停安装时，两端应临时封堵。
4。
管节进行预拼时，拼接长度根据管道直径、施工条件、起吊能力确定; 管道安装前应检查管节预拼接口的焊接质量以及内外防腐层,经检验合格后方可下管。
5。
采用钢管时，接口处应留出焊接工作面.图-1。
0 给水管道工程质量控制程序1。
2。
6 钢管安装的质量控制1。
管节质量的检查（1）管节的材料、规格(厚度)、压力等级、加工质量应符合设计要求,管节表面应无斑疤、裂纹、严重锈蚀等缺陷。
混凝土排水管道基础及接口施工说明
混凝土排水管道基础及接口施工说明【图】一、管道基础及接口选用1、开槽法施工的混凝土管道，当地基承载力特征值fak≥100kPa时，宜优先采甩砂石（土弧）基础：当fak<100kPa时，应在满足管道地基支承强度大于管道的土压力、地面车辆荷载、管道自重和管内水重等作用在地基上的总荷载时，宜采用砂石（土弧）基础。
2、采用砂石基础的雨水，污水及合流管道，必须采用柔性接口的混凝土承插口管（包括钢承口管和双插口管）或企口管。
3、采用混凝土基础的雨水、污水及合流管道，可采用刚性接口的混凝土平口管、企口管及承插口管，但埋设在下列地区（场地）时应采用柔性接口：（1）地震设防烈度为8度，设计基本地震加速度为0.20g和0.30g的III、IV 类场地设防区：（2）最高地下水位以下的淤泥类软土地区，粉，细砂地区。
4、采用混凝土基础的管道，对平口管，企口管可采用钢丝网水泥砂浆抹带，现浇混凝土套环等刚性接口：对企口管，承插口管可采用水泥砂浆，膨胀水泥砂浆等刚性接口．但每20～25m管段长度应设置一个柔性接口，柔性接口部位的现浇混凝土基础应用变形缝分离。
5、采用混凝土基础刚性接口的雨水、污水及合流管道，在下列部位管段应设置柔性接口：（1）管道上覆土高度突变对管道上作用的荷载变化较大的部位；（2）管道天然地基与经地基处理（桩基处理，复合地基处理，换土回填处理等）的交接部位；（3）地基土质变化，地基支承强度改变较大的部位；（4）管道与构筑物连接的管段，与相邻管段的接口处；（5）管道与管道，管道与构筑物交叉处，穿越的管段；（6）柔性接口的位置应设置在管道纵向容易出现不均匀沉降的部位，当管道纵向不均匀沉降的范围较大时，应在管段上连续设置一个以上的柔性接口。
6、顶进法施工应根据地层土质采用橡胶圈接口的钢承口管，双插口管或企口管。
7、砂石基础材料一般采用中，粗砂，亦可采用天然级配砂石，级配碎石，石屑等地方材料，但其最大粒径不宜大于25mm。
室外综合管网的工序质量验收标准及要求
室外综合管网的工序质量验收标准及要求导言室外综合管网，即建筑楼外配套管网，主要包括：排水管道（污水管、雨水管）、热力管道、煤气管道、供水管道（自来水管、中水管、纯净水管）、通讯及智能化管线（电话、有线电视、宽带网）、电力管线等。
本文总结的工序质量验收标准及要求，值得工程朋友们参考实施。
室外管网施工主要工序管道材料准备→场平测量定位放线→土方开挖→沟底基础施工测量→管道防腐、安装→管道井施工→管道闭水、打压→管沟回填→井盖安装。
工序质量验收制度要求施工单位在每道工序完成后，要及时报告监理工程师及建设单位项目专业工程师到场验收检查和签字认可，并进行影像资料留底存档，使每一道工序都处于受控状态。
凡是本工程规定需要设计人员参加的工序检查，应会同设计人员一并参加。
未经验收检查合格并签字，不得进行下道工序施工。
1.室外各埋设管道质量验收标准（1）合格证书资料齐全，按各管道相应国标参数进行测量长度与壁厚，按10/100根比例抽检。
（2）埋地钢管防腐层符合规范。
（3）外观要求：波纹管内外壁不得有气泡、裂口、分裂变色线及明显的标志。
管材内壁应光滑平整不应有明显波纹，套管外壁波纹要均匀，不得有凹陷现象。
套管波纹凹部内外壁应紧密熔接，不得有脱开现象。
套管的端部切口要平整、光滑。
切面于管材的轴线（垂直度偏差不超过最小平均内径的3.5%）。
切割位置控制在内外壁粘合处。
（4）堆码整齐有防雨防晒防止滚动的措施。
要求说明（1）甲供材：所到物资由发包人项目部会同承包人项目、监理工程师共同验收，签订“甲供物资初步验收表”。
（2）甲指乙供及乙供材：材料进场前由承包人提交加之“甲指乙供物资申报表”及“乙供物资申报表”，经发包人项目部审核通过后方可选择使用；第一批材料进场时承包人需向发包人提供拟选用材料的相关资料及样品备案，发包人及监理对到场材料进行验收，施工期间，可随时进行抽样送检或对一封闭部位进行破坏性检测。
（3）如发现破损裂口、变形等缺陷材料，应及时剔除。
沟槽地基验槽
自检意见
符合设计规范验收要求
质检员：项目技术负责人：年月日
勘察单位
鉴定结论
项目负责人：年月日
设计单位
核查意见
项目负责人：年月日
监理单位
意人：年月日
验
收
意
见
符合设计及施工规范要求，验收合格；
参
加
单
位
及
人
员
建设单位
设计单位
勘察单位
监理单位
施工单位
项目负责人：
（公章）
年月日
项目负责人：
（公章）
年月日
项目负责人：
（公章）
年月日
总监理工程师：
（公章）
年月日
项目负责人：
（公章）
年月日
管道沟槽联合验收记录
工程名称
福田区排水管网正本清源工程（第六期）勘察设计施工项目总承包（EPC）
地基验槽记录
工程名称
深圳市坪山区正本清源工程（一标段）EPC总承包
图纸编号
验收项目
地下通道地基
验收日期
2018年7月24日
地址报告与
设计要求
基槽平面位置、槽边尺寸、槽底标高、定位检查均符合设计要求
验
收
内
容
原状地基土无扰动、无受水浸泡；复合地基承载力满足设计要求100kpa；槽底高程(mm)控制在±20范围内；
承包单位
深圳市建安（集团）股份有限公司
分部工程名称
土方工程
分包单位
/
施工部位
荔湖花苑Y16a~Y16b,Y16c~Y16d
检查项目
管道沟槽
检查内容
及检查情
况
检查内容：沟槽地基情况、沟槽宽度，沟槽深度。
给水排水管道开槽施工
?稳管
? 稳管是将管子按设计的高程与平面位置稳
定在地基或基础上
? 稳管包括管子对中和对高程两个环节，两 者同时进行。
? 稳管时相邻两管节底部应齐平为避免
因紧密相接面使航管口破损，便于接口， 柔性接口允许有少量弯曲，一般大口径管
子两管端面之间预留约 10mm间隙
第十一页，编辑于星期三：三点 四十四分。
第十八页，编辑于星期三：三点 四十四分。
第四节 排水管道施工
? 安管（稳管） ? 排水管道铺设
? 混凝土管和钢筋混凝土管施工
第十九页，编辑于星期三：三点 四十四分。
一、安管（稳管）
排水管道安装常用坡度板法和边线法控制管道中心与高程。 1 坡度板法
控制安管的管内底高程：将高程线绷紧，把高程尺杆下端 放至管内底上，当尺杆上的标记与高程距离不超过允许偏 差时，安管的高程为正确。
T1(min) ，然后在管内手到重新加压至试 验压力，从放水阀放水，并记录表压下降 0.1MPa所需的时间 T2(min)和此间放出的
水量 W(L)
按下式计算渗水率： q=W／(T1－T2)L
第四页，编辑于星期三：三点 四十四分。
管道的检查主要有以下方法： 管道水压试验 管道气压试验
无压管道严密性试验 给水管道试验合格后，还应进行冲洗、消毒
第一步 :是进行一次站场的基线桩及辅助基线桩 ,水准基点桩的测量， 复核测量时所布设的桩厥位置及水准点标高是否正确无误，在复核测
量中进行补桩和护桩工作。通过第一步测量可以了解给水排水管道工 程和其他工程之间的相互关系。
第二步 :按设计图纸坐标进行测量，对给水排水管道及附属构筑物的 中心桩及各部位置进行施工放样，同时做好护桩。
管口的形式有承插口、平口、圆弧口、企口
给水排水管道工程施工及验收
给水排水管道工程施工及验收一、总则1、本方案适用于新建、扩建和改建城镇公共设施和工业企业的室外给排水管道工程的施工及验收；不适用于工业企业中具有特殊要求的给排水管道施工及验收。
2、给排水管道工程所用的原材料、半成品、成品等产品的品种、规格、性能必须符合国家有关标准的规定和设计要求；接触饮用水的产品必须符合有关卫生要求。
严禁使用国家明令淘汰、禁用的产品。
二、术语1、压力管道：本方案指工作压力大于或等于0.1MPa的给排水管道。
2、无压管道：本方案指工作压力小于0.1MPa的给排水管道。
3、刚性管道：主要依靠管体材料强度支撑外力的管道，在外荷载作用下其变形很小，管道的失效是由于管壁强度的控制。
本方案指钢筋混凝土、预（自）应力混凝土管道和预应力钢筒混凝土管道。
4、柔性管道：在外荷载作用下变形显著的管道，竖向荷载大部分由管道两侧土体所产生的弹性抗力所平衡，管道的失效通常由变形造成而不是管壁的破坏。
本方案主要指钢管、化学建材管和柔性接口的球墨铸铁管管道。
5、刚性接口：不能承受一定量的轴向线变位和相对角变位的管道接口，如用水泥类材料密封或用法兰连接的管道接口。
6、柔性接口：能承受一定量的轴向线变位和相对角变位的管道接口，如用橡胶圈等材料密封连接的管道接口。
7、化学建材管：本方案指玻璃纤维管或玻璃纤维增强热固性塑料管（简称玻璃钢管）、硬聚氯乙烯管（UPVC）、聚乙烯管（PE）、聚丙烯管（PP）及其钢塑复合管的统称。
8、管渠：指采用砖、石、混凝土砌块砌筑的，钢筋混凝土现场浇筑的或采用钢筋混凝土顶制构件装配的矩形、拱形等异型（非圆形）断面的输水通道。
9、开槽施工：从地表开挖沟槽，在沟槽内敷设管道（渠）的施工方法。
10、不开槽施工：在管道沿线地面下开挖成形的洞内敷设或浇筑管道（渠）的施工方法，有顶管法、盾构法、浅埋暗挖法、定向钻法、夯管法等。
11、管道交叉处理：指施工管道与既有管线相交或相距较近时，为保证施工安全和既有管线运行安全所进行的必要的施工处理。
