高边坡专项施工方案2篇
高边坡专项施工方案高边坡专项施工方案精选2篇（一）高边坡施工是一项复杂而精细的工程，需要进行专项施工方案的制定。
下面是一个高边坡专项施工方案的基本内容：1. 工程背景和目标：说明该高边坡施工的具体背景和目标，包括施工地点、地形地貌特征、施工用途等。
2. 前期工程准备：包括对施工场地的勘察和设计，确定施工方案和施工方法，编制工程施工计划。
3. 施工材料和设备准备：确定所需的施工材料和设备，包括坡面保护材料、防护网、锚杆、钢筋等。
4. 施工工序和方法：详细说明施工工序和方法，包括清理坡面、修整坡面、固结处理、加固处理、防护处理等。
5. 安全措施和监测：制定安全措施，包括施工现场的安全通道、安全警示标志、防护设备等；制定监测措施，包括对坡面位移、应力、变形等进行监测。
6. 资源和环保保障：保证施工所需的资源供应，包括施工人力、物力等；制定环保措施，如控制施工噪音、减少施工废弃物排放等。
7. 质量控制和验收：确定施工过程中的质量控制要点，包括验收标准和方法。
8. 施工组织和人员分工：确定施工班组组织结构，明确各个施工人员的具体职责和分工。
以上是一个高边坡施工方案的基本内容，具体的方案可以根据实际情况进行调整和完善。
同时，在施工过程中需要密切关注现场情况，及时进行调整和改进，确保高边坡施工的顺利进行。
高边坡专项施工方案精选2篇（二）高边坡开挖施工方案的主要步骤如下：1. 前期准备：进行勘察和设计，确定坡面的稳定性和开挖的深度，制定施工计划。
2. 设置边坡保护措施：根据边坡的高度和土质情况，选择合适的保护措施，如设置挡土墙、加固网格等。
3. 施工准备：清理工作面，清除杂物和植被，确保施工面整洁。
4. 确定开挖范围：根据设计要求，确定开挖的起点和终点，并在工作面上做出标记。
5. 挖掘：根据设计要求，按照适当的坡度和步骤进行开挖，逐层进行，避免过度开挖。
6. 检查边坡的稳定性：在开挖过程中，定期进行边坡稳定性检查，发现问题及时采取措施。
高边坡开挖与支护施工专业方案(专家评估)
高边坡开挖与支护施工专业方案(专家评
估)
1. 背景
高边坡开挖与支护施工是一项涉及土木工程和地质工程的专业领域。
在进行高边坡开挖与支护施工前，需要进行专家评估，以确保施工过程安全、高效。
2. 专业方案
2.1. 地质勘探与分析
在进行高边坡开挖与支护施工前，必须进行地质勘探与分析，以了解工程所处地质情况。
这些勘探和分析的目的是确定地层的稳定性、地下水位、岩土特性等参数，以便制定合适的施工方案。
2.2. 施工方案设计
根据地质勘探与分析的结果，制定高边坡开挖与支护的施工方案。
施工方案应包括以下内容：
- 开挖的深度和坡度
- 支护结构的设计，包括锚杆、喷锚网、钢筋混凝土墙等
- 施工过程中的监测措施，如测量变形、应力等
- 施工期间的安全措施，如防护网、警示标志等
2.3. 施工过程管理
在施工过程中，需要进行严格的管理，以确保施工的质量和安全。
以下是施工过程管理的关键要点：
- 定期检查施工现场，确保按照施工方案进行施工
- 监测施工过程中的变形和应力，及时采取必要的措施
- 加强施工人员的安全培训，确保他们了解安全规范和操作流程
- 定期进行施工质量检查，及时纠正存在的问题
2.4. 专家评估
在施工过程中，应定期邀请专家对施工进行评估。
专家评估的目的是验证施工方案的有效性和合理性，提出改进建议，并确保施工过程安全可控。
3. 结论
高边坡开挖与支护施工是一项复杂的工程，需要进行地质勘探与分析，制定合理的施工方案，并进行严格的施工过程管理。
专家评估在整个施工过程中起到重要的作用，确保施工的质量和安全。
高边坡专家论证汇报材料(1).ppt
❖ 北支线边坡最大设计 高度35.248m，位 于KO＋520左侧； 北支线挖方边坡最大 坡率1:0.75，位于 K0+400～K0+520 区段左侧。
北支线K0+520横断面
❖ 二、施工现状及面临的困难
❖ 1、施工现状
❖ A匝道、南支线（K0+600～K0+820）、 北支线（K0+334～K0+540）土石方已局 部开挖，K0+120-K0+200处顺层段边坡已 出现局部垮塌，雨季来临有滑坡的风险。北 支线K0+600右侧中法供水双电杆为临时设 置，将于近期搬迁，该区域因土层较厚，前 期观测边坡顶部局部已开裂，目前采用混凝 土封闭并设置临时截水沟排水。
❖ 南支线（K0+600～ K0+820）、北支线 （K0+334～K0+540） 段车行道宽度8m，南北 支线左侧边坡采用浆砌 片石格架护坡。南支线 边坡最大设计高度 34.124m，位于KO＋ 600左侧，南支线挖方 边坡最大坡率1:1，位于 K0+600～K0+740区段 左侧。边坡顶部地面最 大高程336m。
A匝道边坡顺层滑坡
顺层滑坡
顺层段
局部开裂
A匝道施工现状
6#地块
变电站道路
变电站侧现状
南支线
北支线
南北支线同茂大道侧现状
南北支线金山大道侧现状
北支线
南支线
❖ 2、施工存在的困难
❖ 1）浆砌片石格架护坡主要分布于A匝道右 侧、南支线（K0+600～K0+820）左侧、 北支线（K0+334～K0+540）左侧，金竹 湾隧道顶部区域，因隧道及路基土石方上 下爆破作业，该区域岩层局部破坏，加之 部分路段为顺层坡，片石格架护坡整体作 用削弱。
边坡施工专项方案(经专家论证)
目录第一章编制说明................................................ - 1 -第二章工程概况................................................ - 1 -1、项目基本情况 (1)2、工程基本情况 (2)3、边坡、基坑总平面、剖面示意图 (3)4、设计概况 (7)5、水文地质概况 (9)6、现场周边情况 (9)7、工程施工的难点和重点及季节性气候对施工的影响 (10)8、施工现场危险源辨识清单 (10)第三章编制依据............................................... - 11 -第四章安全、质量、进度目标................................... - 11 -1、安全目标 (11)2、质量目标 (11)3、进度目标 (11)第五章施工计划............................................... - 11 -1、施工进度计划 (12)2、材料与设备计划 (13)第六章施工工艺技术........................................... - 14 -一、工艺流程及施工段划分 (14)1、施工流程................................................ - 14 -2、施工段划分.............................................. - 14 -二、土石方工程 (14)三、锚杆板肋式混凝土挡墙 (15)四、锚杆喷锚支护 (18)五、抗滑桩施工 (19)六、边坡的截水和排水措施 (21)七、脚手架工程 (22)八、脚手架设计计算 (38)九、边坡变形监测监控措施 (45)第六章施工安全和质量保证措施................................. - 47 -1、施工质量组织保障措施 (47)2、施工质量控制措施 (47)3、安全文明施工措施 (48)4、施工现场危险源安全技术措施 (49)5、原已建成道路及行人、车辆保护安全技术措施 (50)6、第三方伤害防控措施 (50)7、防洪排涝安全技术措施 (51)8、防暑降温措施 (51)9、现场交通组织及施工便道安全技术措施 (52)10、环境保护技术措施 (52)11、安全技术措施检查验收制度 (52)12、应急预案及抢险措施 (53)第八章劳动力计划............................................. - 56 -1、现场管理人员 (56)2、专职安全管理人员 (56)3、特种作业人员 (56)第一章编制说明1、根据住房和城乡建设部《危险性较大的分部分项工程安全管理办法》建质〔2009〕87号文件精神，本工程边坡支护、基坑开挖、属于超过一定规模的危险性较大的分项工程，特编制本施工安全专项方案。
水利工程-高边坡-放坡型-专家论证方案

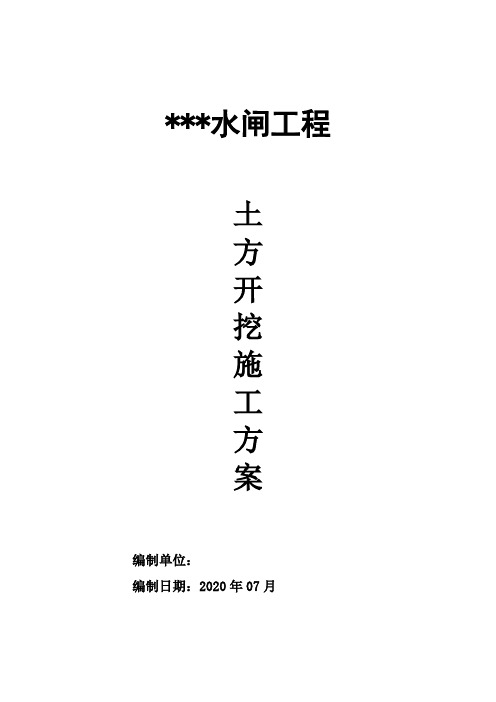

***水闸工程土方开挖施工方案编制单位：编制日期：2020年07月深基坑专项施工（安全）方案审批表土方开挖施工方案施工方案报审表工程名称***水闸工程施工单位编制单位现报上土方开挖施工方案文件，请予以审查。
主编编制人工程项目部/专业分包施工单位（盖章）技术负责人审核单位总承包单位审核意见：年月日总承包单位（盖章）审核人审批人审查单位监理审查意见：监理审查结论：□同意实施□修改后报□重新编制监理单位（盖章）专业监理工程师日期：总监理工程师日期：目录第一章工程概况 (5)1.1 工程概述 (5)1.2 工程地质及水文地质条件 (6)1.3边坡、基坑情况 (5)1.3.1 水闸位置图 (8)1.3.2 上游右岸边坡剖面图 (9)1.3.3 上游左岸边坡剖面图 (10)1.3.4 下游右岸边坡剖面图 (11)1.3.5 下游左岸边坡剖面图 (12)1.3.6 闸底基坑剖面图 (13)第二章编制说明 (14)2.1 编制目的 (14)2.2 编制依据 (14)2.3 编制原则 (15)第三章施工计划 (16)3.1 施工进度计划 (16)3.2 材料与设备计划 (18)第四章施工工艺技术 (20)4.1 施工前期注意事项 (20)4.2 施工顺序及主要分项施工 (20)4.2.1 边坡信息施工法 (20)4.2.2围堰、截排水施工 (21)4.2.3 边坡、基坑土石方开挖方案 (26)4.2.4 边坡、围堰监测 (35)第五章施工安全保证措施 (42)5.1 组织保障 (42)5.2 土石方施工安全措施 (42)5.3 预防边坡塌方安全措施 (43)5.4 机械施工安全措施 (44)5.5 雨季施工安全措施 (44)5.6 消防、保卫安全措施 (45)第六章劳动力计划 (47)第七章验收要求 (49)第八章应急预案 (53)8.1危险源分析 (53)8.2应急准备 (53)8.3事故的预防及处理预案 (56)8.4危险发生时的应急处理原则 (63)8.5关闭事故应急救援程序 (63)第一章工程概况1.1 工程概述一、各参建单位建设单位：勘察单位：设计单位：监理单位：施工单位：二、工程简介本工程位于**县**乡，**乡地处**县中部，乡区海拔230米，距**城关44公里，东与**镇接壤，西与**、**两乡相连，南与**镇毗邻，北与**镇、湖上乡交界，辖区面积117.3平方公里。
高边坡专项施工方案(参考)
高边坡专项施工方案第一章工程概况本合同段起讫桩号为YK38+800～K46+020，路线全长7.23公里。
设计行车速度为80公里/小时，整体式路基宽度24.5米，分离式路基宽度12.25米。
对于土质挖方边坡高度20m以上、石质挖方边坡高度30m以上，这些边坡称之为高边坡。
本标段路堑高边坡11处。
K41+252-K41+445右侧边坡为岩质边坡，上覆粉质粘土，厚度约1m；其下碎块状强风化黑云母花岗岩，厚度约6m；下伏中风化黑云母花岗岩。
同时边坡小里程接太宝山隧道出口，且该处边坡施工时间迟于太宝山隧道进洞时间，需控制爆破震动，岩质坡面采用光面、预裂爆破。
K41+500-K41+660右侧边坡为岩质边坡，上覆薄层粉质粘土，厚度约1.8m；其下碎块状强风化变粒岩，厚度约11m；下伏中风化变粒岩。
边坡左侧2根电力杆线，爆破时需控制震动、飞石，岩质坡面采用光面、预裂爆破。
K42+010-K42+410左侧边坡为二元结构边坡，上部坡积粉质粘土，厚度约4.7m；其下砂土状强风化变粒岩，厚度约6m；碎块状强风化变粒岩，厚度约8.3m，下伏中风化变粒岩。
边坡右侧有零星住户，爆破时应减少震动，防止石头滚落，坡面爆破采用光面、预裂爆破。
K42+980-K43+315左侧边坡为土质边坡，上部坡积粉质粘土，厚度约1.7m；其下为含碎石粉质粘土，厚度约2m；全风化石英片岩，厚度约5.2m；砂土状强风化石英片岩，厚度约10.3米；下伏碎块状强风化石英片岩。
右侧有零星住户，需注意施工安全。
K43+420-K43+720右侧边坡为二元结构边坡，上覆残积砂质粘性土，厚度约9.2米；其下为全风化石英片岩，厚度约4.4米；碎块状强风化石英片岩，厚度约18米；下伏中风化石英片岩。
附近没有道路和住户。
K43+770～K43+870右侧边坡为二元结构边坡，上覆坡积粉质粘土，厚度约3米；其下为全风化变粒岩，厚度约2.5米；砂土状强风化变粒岩，厚度约3米；碎块状强风化变粒岩，厚度约2.5米；下伏中风化变粒岩。
高坡地形专项施工方案(专家论证)
高坡地形专项施工方案(专家论证)一、项目背景高坡地形指的是坡度较陡的地势，施工过程中存在一定的困难和风险。
本项目旨在对高坡地形进行施工，并制定相应的专项施工方案，确保施工过程的安全和顺利进行。
二、施工目标本专项施工方案的目标是：1. 确保高坡地形施工过程中的人员安全；2. 保护生态环境，减少对周边生物和植被的影响；3. 保证施工质量，确保施工结果稳定可靠。
三、施工流程1. 项目前期准备：- 对高坡地形进行详细调查和评估，了解地形特点和潜在风险；- 制定高坡地形专项施工方案，包括材料和设备的准备。
2. 施工准备阶段：- 搭建安全防护设施，包括围栏、警示牌等，确保人员安全；- 清理施工现场，清除障碍物和不必要的植被。
3. 坡面处理：- 制定合理的坡面处理方案，包括表土的清理和坡面的加固；- 使用专业设备和工具进行坡面处理，确保处理效果和施工质量。
4. 建设结构物：- 按照设计要求，合理选择建设材料，并进行结构物的建设；- 控制施工进度，确保结构物建设质量。
5. 环境保护：- 在施工过程中采取环境保护措施，减少对周边生态环境的影响；- 做好垃圾分类和处理工作，确保施工现场的卫生和环境整洁。
6. 施工后期整理：- 清理施工现场，恢复场地原貌；- 进行验收工作，确保施工结果达到设计要求。
四、安全措施在高坡地形施工过程中，需要采取以下安全措施：1. 严格遵守施工安全规范，做好工地标识和警示；2. 配备专业的作业人员，进行专业培训和安全教育；3. 使用安全防护设备，如安全帽、防护绳等；4. 定期检查和维护设备，确保设备的正常工作；5. 进行施工过程中的安全监控。
五、风险评估高坡地形施工存在一定的风险，包括施工人员安全风险、环境影响风险等。
在施工前期，需要对风险进行评估，并采取相应的防范措施，确保施工过程的安全顺利。
六、施工质量控制为了保证施工结果的稳定可靠，需要进行施工质量控制。
具体措施包括：1. 设立质量控制部门，进行施工质量的监督和检验；2. 对施工材料进行检验和质量验收；3. 进行关键工序的质量控制，如坡面处理、结构物建设等；4. 做好施工记录和质量档案的整理和归档。
高边坡专项安全施工方案(经专家认证)
高边坡专项安全施工方案（经专家认证）安全施工是保障工程质量的重中之重，而在高边坡工程中更显得尤为重要。
本文将深入探讨高边坡安全专项施工方案，并得到专家认证，以确保工程的安全可靠性。
1. 前言高边坡的施工不仅涉及到工程的进度，更关系到周边环境的稳定和人员的安全。
因此，我们特别制定了高边坡安全专项施工方案，以期望在工程过程中达到最佳的安全管理效果。
2. 工程现状分析在进行高边坡施工之前，我们必须全面了解工程的现状。
通过实地调研，我们发现该区域的地质结构复杂，存在不同程度的岩层和土层交替分布，这对边坡稳定性提出了更高的要求。
3. 施工方案制定为了应对复杂的地质条件，我们重新设计了施工方案，采用先进的工程技术和设备。
在施工过程中，我们强调了对边坡进行定期监测和评估，确保任何潜在的风险都能够在最早的阶段被发现和处理。
4. 安全设备和技术引入与其它普通边坡工程不同，我们特别引入了一系列先进的安全设备和技术，如遥感监测、无人机巡检等。
这不仅提高了施工效率，还在一定程度上降低了施工人员的安全风险。
5. 安全培训与演练我们注重施工人员的安全意识和应急处理能力，定期组织安全培训与演练。
通过模拟不同场景下的紧急情况，提高了工程人员对于安全操作的应变能力。
6. 环境保护措施在边坡施工的同时，我们还要保护周边环境，减少工程对生态环境的影响。
采取了多项环保措施，如植被保护、水土保持等，以确保施工过程中不会对生态环境造成不可逆的影响。
7. 施工风险评估与应对措施在施工前，我们进行了全面的风险评估，识别了潜在的施工风险。
并制定了相应的应对措施，以应对不同情况下可能发生的问题，确保工程的安全顺利进行。
8. 结语通过高边坡安全专项施工方案的制定与实施，我们将以更为科学、严谨的态度来对待高边坡工程。
这不仅是对工程质量的保障，更是对人员安全和环境保护的责任担当。
深基坑及高边坡专项施工方案(专家论证后修正稿)[优秀工程方案]
xxxx深基坑及高边坡专项施工方案第一章工程概况第一节建设规模及概况第二节工程基本概况xx·xx项目位于zz市xx县,拟建场地南侧为洋川河,北侧为xx·xx二期,晨光路东侧,交通快捷方便.xx县xx·xx由1、2、3、4号商住楼组成均为-2+3+29层.建筑物呈长方形布置,建筑结构形式为框剪结构,拟采用独立柱或柱基础,其中1、2、3、4号主楼单柱荷载最大为20000KN,裙楼单柱荷载最大为2000KN.设计有2层地下室.建筑设计标高±0.00相对于绝对高程为857.50(详附图:xx·xx总平面布置图).xx·xx主楼设计为-2+3+29层,裙楼为-2+3层,均为2层地下室.工程重要性等级为一级;场地地形地貌较复杂,复杂程度为二级;上覆土层为杂填土,可塑红粘土,为特殊性土,地基复杂程度为二级,综合岩土工程勘察等级为甲级.(详附图:xx·xx工程地质剖面图1、xx·xx工程地质剖面图2)根据设计规划总平面图,xxxx·xx基坑开挖后,将在基坑西侧、南侧、东侧、北侧形成深基坑和高边坡.基坑西侧、南侧、东侧、北侧边坡依次划分为AB、BCDE、FE、AJHGF段(详附图:xx·xx边坡设计平面布置图).xx·xx工程地质剖面图1xx·xx工程地质剖面图2xx·xx边坡设计平面布置图第三节工程地质条件及现场条件1、地形地貌及地质构造根据区域地质资料,xxxx·xx场地位于xx背斜东翼近轴部,为岩溶洼地地貌.场地地势平坦、开阔,地形起伏较缓.勘察场地地形相对较平整.经鉴定,钻探孔孔口勘察高程在854.94-858.84之间,孔口高差3.90米.场内无活动性断层通过,下伏基岩为寒武系中统白云岩,呈单斜状产出,倾向41度,倾角15度.拟建场地内无断裂构造,地震活动微弱,从地壳稳定性来看属稳定区.场地抗震设防烈度6度,场地稳定性较好.2、岩土构成根据《xxxx·xx岩土工程勘察报告》及现场踏勘,场地边坡岩土构成主要为杂填土、可塑红粘土、寒武系中统白云岩组成.边坡岩土组成按描述如下:由砖块及建筑垃圾等组成2.1 杂填土:杂色,由砖块及建筑垃圾等组成,厚度约1.0~2.5米,呈不均匀分布,位于边坡上部,杂填土堆积年限达10年以上.2.2 可塑红粘土:褐黄色,微裂隙发育,见铁锰质条带及团粒,质均匀,可塑状.厚度在0.4—4.8米,平均厚度为1.77米.2.3 强风化白云岩:位于基岩表层,岩芯呈砂状,碎块状,平均厚4.7米.2.4 中风化白云岩:灰、深颜色,微裂隙发育,薄~中厚层状.含有灰白色方解石条带.岩芯碎块状,柱状.3、水文地质条件3.1 地下水主要类型:场地地下水类型为孔隙水及基岩裂隙水:3.1.1孔隙水为大气降水补给,在雨季时地表水在场内汇集下渗形成,属于临时性地下水,水量小,受季节性控制,分部极不均匀.3.1.2基岩裂隙水拟建场地位于xx县洋川河旁,地下水受洋川河河水的影响较大.xx·xx稳定地下水位约852.50米,查找相关水文地质资料,丰水期水位提高1-3米及排水.3.2地下水埋藏条件场地原始地形为岩洼溶洼地地貌,不有利于大气降水和地表水的径流和排泄,结合钻探资料,场地上覆地层为杂填土,可塑红粘土,下覆地层为白云岩,岩体微裂隙发育,场地地面高程为854.94米~858.84米之间,钻孔孔底标高普遍在855.20米~855.70米,钻探结束24小时后,对所施工的钻孔水位进行水位观测,均有地下水.3.3 边坡稳定性评价边坡岩土质单元主要为可塑红粘土、强风化白云岩组成.据《建筑边坡工程技术规范》GB50330-2013,基坑边坡塌方影响区内有道路,破坏后果严重,故边坡工程安全等级为二级.根据已通过审查的《xxxxxx岩土工程勘察报告》,基坑边坡危险滑动面为强风化与中风化结合部位面,为圆弧形滑动破坏,需对边坡作必要的支护处理.故该次设计支护按上覆土体及强风化白云岩组成的基坑边坡设计.3.3.1、边坡岩土体工程地质特征根据《xxxxxx岩土工程勘察报告》及现场踏勘,边坡杂填土由砖块、粘土及建筑垃圾等组成,回填已有10年,结构密实;可塑红粘土褐黄色,微裂隙发育,见铁锰质条带及团粒,质均匀,可塑状.强风化白云岩:位于基岩表层,岩芯呈砂状、碎块状.3.3.2、边坡岩体物理力学参数根据已通过审查的《xxxxxx岩土工程勘察报告》结合结合《建筑边坡工程技术规范》表8.2.3-2、8.2.3-3,基坑边坡岩土体指标见下表:岩体主要物理力学指标参考值表表1第四节边坡设计原则及构造设计要求1、边坡设计原则4.1.1根据已通过审查的《xxxxxx岩土工程勘察报告》,基坑边坡危险滑动面为强风化与中风化结合部位面,故该次设计支护按上覆土体及强风化白云岩组成的基坑边坡设计.4.1.2、基坑边坡根据AB、BCDE、EF、FG、GHJ、JA段边坡高度及其坡顶有无建筑物分段设计.具体按AB\EF段、BCDE段、FG\GHJ\JA段分段进行.边坡工程安全等级为二级,按临时性支护设计.4.1.3、根据地质工程条件,设计时根据《建筑边坡工程技术规范》(GB50330-2013)等相关规范进行设计.4.1.4、边坡为岩土质边坡,根据《xxxxxx基坑边坡岩土工程勘察报告》提供的岩土单元抗剪指标,采用表1指标数据进行计算.4.1.5、荷载效应组合采用现行国家规定的荷载分项系数和组合系数.4.1.6、采用工程类比动态设计,根据施工现场工程地质条件、施工情况和变形、应力监测等的反馈信息,必要时将对本设计进行校核、修改和补充.2、边坡构造设计要求4.2.1、边坡安全等级为二级,其中AB\EF段采用1:0.7放坡,采用锚杆挂网喷砼支护,BCDE段采用抗滑桩支护,AJHGF段采用支护锚杆挂网喷砼支护.4.2.2、基坑边坡坡面按梅花型设置泄水孔.孔径均为Φ80米米.间距3米×3米.4.2.3、基坑边坡坡顶设置截水沟,坡脚设置排水沟.第五节边坡支护采用的结构体系本工程边坡支护结构采用锚杆喷射混凝土和锚固抗滑桩支护结构体系.根据设计图纸要求,xxxx·xx群体建筑基坑西侧、南侧、东侧、北侧边坡,分别划为AB、BCDE、FE、AJHGF段;其中:1、AB段位于基坑西侧,边坡高9.6米~10.2米的岩土质边坡,长约76米;主要为回填土及强风化白云岩岩土质边坡,且为顺向坡.边坡采用锚杆+挂网喷砼支护;2、EF段边坡位于基坑东侧,边坡高9.10米~12.20米的岩土质边坡,长约82.5米,主要为回填土及强风化白云岩岩土质边坡,且为逆向坡.边坡采用锚杆+挂网喷砼支护;3、BCDE段边坡位于基坑南侧,边坡高9.0米~10米的岩土质边坡,长约192 米;主要为可塑红粘土及强风化白云岩岩土质边坡,且为顺向坡.标高853.4以上采用1:1放坡,坡面挂网喷砼支护,标高853.4米采用抗滑桩支护.4、FG/GHJ/JA段边坡位于基坑北侧,边坡高9.0米~12.40米的岩土质边坡,长约228米,主要为可塑红粘土及强风化白云岩岩土质边坡,且为切向坡.边坡按1:1.0放坡后稳定性好,采用锚杆+挂网喷砼支护.,本工程支护的工程量和有关技术参数如下表:支护结构主要技术参数表第六节支护结构体系施工及设计要求一、锚杆施工及设计要求1、钢筋材料要求:锚杆直径22米米;采用II级螺纹钢.强度标准值fptk=335N/米米2,强度设计值fpy=300N/米米2.2、钻孔施工应符合下面的要求:锚杆孔均采用Ф110米米钻孔,钻孔倾角为20°;钻孔施工前应严格定位定向,孔距偏差不大于100米米;偏斜度不大于5%;孔深偏差不大于50米米;孔径偏差不大于5米米.3、锚杆安装前,严格检查钻孔深度,锚杆长度是否准确,下锚杆应对孔口保护,严防泥土、石块和杂物带入孔内,锚杆露出孔口不得小于800米米.4、锚杆孔完毕后,放入锚杆检查完毕合格后既进行注浆.5、注浆管应和锚杆同时放入孔内,注浆管端头到孔底距离宜为100米米.6、灌浆材料锚杆水泥砂浆为米30,水灰比为0.38～0.45,其配合比应通过试验确认.7、灌浆开始或中途停止超过 30米in时,应用水或稀水泥浆润滑注浆泵及其管路.8、锚固段的注浆:锚固段的锚固采用灌注净水泥浆工艺,将Ф30米米塑料管附在锚杆(杆)体上,一同送入孔内,用注浆泵向孔内注浆,直至浆液溢出孔口后一分钟左右.注浆如浆液面下降应及时补注,直至浆液稳定在孔口为止(详现场施工图片1).现场施工图片19、一次灌浆压力宜控制在0.8～1.0米pa之间.10、钢筋表面不应有污物、铁锈或其他有害物质.二、喷射砼施工及设计要求1、材料:水泥应选用普通硅酸盐水泥,也可选用矿渣硅酸盐水泥,水泥强度等级不低于32.5米pa;选用坚硬耐久的中砂或粗砂,细度模数宜大于2.5,粒径不宜大于15米米,干法喷射时,砂的含水率宜控制在5%-7%,若采用防粘料喷射机时,砂的含水率可为7%-10%.2、喷射砼前应用高压风水清洗坡面,并保持喷射作业前坡面潮湿.喷射混凝土时应控制好水灰比,保证喷曾表面平整,呈潮湿光泽,无麻窝、干斑或滑移及流淌现象.3、当工程需要采用外掺剂时,掺量应通过试验确定,外加掺料后的喷射混凝土性能必须满足设计要求.4、喷射作业时应分段进行,同一分段内喷射顺序自下而上,一次喷射厚度不小于30米米.5、钢筋网应在喷射一次混凝土后铺设,钢筋保护层厚度不得小于25米米.6、钢筋上下搭接长度不得小于300米米,采用点焊,与锚杆焊接牢固.7、喷射砼时,喷头与受喷面应保持垂直,距离宜为0.6~1.0米.8、喷射砼终凝2h后,应喷水养护,养护时间根据气温确定,一般工程不得少于7d,重要工程不得少于14d,当气温低于+5°C时不得喷水养护(详现场施工图2).现场施工图2三、抗滑桩施工及设计要求1、孔桩开挖:采用机械成孔桩,即冲击钻机成孔.①施工前应平整孔口,做好施工区的地表截、排水及防渗工作.②必须采用间隔方式成孔施工.每次间隔1-2孔.③每施工一段应及时进行岩性编录,仔细核对滑面情况,综合分析研究,如实际位置与设计有较大出入时,应将发现的异常及时向建设单位和设计人员报告,及时变更设计.实挖桩底高程应会同设计、勘察单位现场确定.④孔桩孔口采用钢护筒做锁口处理,锁口钢护筒高度为1.5米,大小为1.6米,厚度为10米米.桩身采用泥浆护壁,泥浆池开挖在孔桩附近,泥浆池装满后采用罐车将泥浆外运,倒在指定地点.2、钢筋笼制作钢筋笼应在孔外预制成形,在孔内吊放竖筋并安装.竖筋的搭接处不得放在滑动面处.3、桩身混凝土灌注:桩孔应经检查合格后方可进行混凝土灌注,所准备的材料应满足单柱连续灌注.桩身混凝土灌注应连续进行,灌注过程中,按规范取样做混凝土试块(详现场施工图3).现场施工图3第二章编制依据第一节编制依据(主要应用的标准和规范)1、《中华人民共和国安全生产法》2、《建设工程安全生产管理条例》3、《建筑工程质量管理条例》4、《建设工程施工现场管理规定》5、《建筑安全生产监督管理规定》6、《建设领域推广应用新技术管理规定》7、《危险性较大的分部分项工程安全管理办法》建质[2009]87号;8、《工程测量规范》(GB50026－2007);9、《建筑工程预防坍塌事故若干规定》建质[2003]82号;10、《建筑边坡工程技术规范》(GB50330-2013);11、《建筑结构荷载规范》(GB50009-2001);12、《建筑桩基技术规范》(JGJ 94-2008);13、《建筑基桩检测技术规范》JGJ106-2003 ;14、《建筑地基基础技术规范》(DB42/242-2003);15、《建筑地基基础工程施工质量验收规范》(GB50202-2002 );16、《建筑基坑支护技术规程》(JGJ120-2012);17、《建筑边坡工程技术规范》(GB50330-2013)18、《锚杆喷射混凝土支护技术规范》(GB50086-2001)19、《建筑桩基技术规范》(JGJ94-2008)20、《预应力筋锚具、夹具和连接器》GB/T14370—2001)21、《锚杆喷射混凝土支护技术规范》(GB50086-2001)22、《建筑地基基础工程施工质量验收规范》(GB50202-2002)23、《建筑基坑工程监测技术规范》(GB50497-2009)24、《混凝土质量控制标准》(GB50164-2011);25、《混凝土检验评定标准》(GBJ107-87);26、《混凝土结构工程施工质量验收规范》(GB50204-2002);27、《建筑工程施工质量验收统一标准》(GB50300-2013);28、《钢筋焊接及验收规程》(JGJ18-2012);29、《钢筋焊接接头试验方法标准》(JGJ/T 27-2001);30、《钢筋混凝土用热轧带肋钢筋》(GBl499-1998);31、《建筑机械使用安全技术规程》(JGJ33-2012);32、《建设工程施工现场供用电安全规范》(GB50194-93);33、《建筑施工安全检查标准》(JGJ59-2011);34、《施工现场临时用电安全技术规范》(JGJ46-2005);35、国家及相关部委、地方政府颁布的法律、法规,现行设计及施工验收规范、规程,工程质量验收标准等;36、xx县xx·xx基坑支护项目施工设计图;37、xxxx·xx(1～4号)楼岩土工程勘察报告(详堪阶段);38、本工程承包合同书等;第二节编制原则1、严格遵守相关的法律法规、规范标准和设计文件等.2、坚持技术先进性、科学合理性、经济适用性、安全可靠性与实事求是相结合.3、对施工现场坚持全员、全方位、全过程严密监控,动态控制,科学管理的原则.第三节编制范围根据四川省蜀通岩土工程公司出具的xx·xx(1~4)号楼岩土工程勘察报告,编制具有指导现场实施计划的专项施工方案.第三章施工部署和施工计划一、本工程施工的重点及难点1、本工程地下工程部分主要是基坑支护、土石方、地下室结构三大专业工程,施工过程具有紧密的施工关联性和彼此超前施工的配合性.基坑土方开挖在基坑支护抗滑桩、挡土板完工后,及该层喷锚支护施工完成后,验收合格后进入下一道环节施工,土方开挖过程的开挖步距及每次完成的挖土深度必须以锚杆、挂网喷砼支护抗滑桩桩间板施工标高为准,与抗滑桩、挡土板、锚杆、挂网喷射砼等的施工紧密配合,分层交叉流水施工,至设计基坑底.2、本工程土方开挖关键是控制好分层分段开挖尺寸,按分段作业组织施工,严禁超挖,并及时做好每层的临时降水、排水工作,以提供工作面给锚杆、挂网喷射砼施工.3、施工全过程应严格按照施工部署方案进行,控制好出土临时运输道路的位置及坡度,并根据挖土进深及每层次挖土的标高、平面情况及时调整,确保安全和土方运输顺畅.每层开挖时做好支护体及护坡的放线标识,做好保护措施,土方开挖过程必须派专人跟踪监控.二、工程施工的难点工程地点位于xx县城中心,施工影响重大,施工过程中必须尽量减少影响及扰民,应采取必要的安全生产、文明施工措施及疏导工作,将其影响程度降低到最低.第一节施工部署及施工准备一、管理人员配置本着科学管理、精干高效、结构合理的原则,有目标、有秩序、优质高效完成本工程,我们将组建以项目经理为首,组织有良好专业技术人员对本建设项目的质量、进度、造价、标化等进行直接管理和有效的控制,满足和平衡施工生产诸要素的需求.项目经理部选配有开拓精神,施工经验丰富,服务态度良好,勤奋实干的专业技术人员和管理干部组成.项目经理部主要管理人员名单二、技术准备1、熟悉与会审图纸:根据建设单位提供的设计图纸,组织有关人员熟悉图纸,提出问题,尽快进行图纸会审,并作好会审记录,三方盖章有效,作为施工依据.2、原始资料调查分析:通过对xx县的气象、施工现场周围建筑物情况,建筑市场供应状况等项调查,为施工平面布置和施工组织设计提出依据.3、编制施工图预算:根据施工图纸、计算工程量,列出各施工阶段主要工种、劳动力、主要材料需用量及主要施工机械、台班需用量表,为编制工程进度计划提供依据.4、编制施工组织设计:按设计要求,根据地质资料、工程特点,结合现场环境及本单位情况,采用行之有效的施工方案,科学、合理地编制施工组织设计,做到质量优、工期短,无重大伤亡事故.5、分别作好技术和安全交底工作:实行层层交底,分部分项交底工作,并作书面交底存档.6、资料准备:遵照公司及xx县质监部门的有关规定,准备好各种技术资料、质量保证资料、施工管理资料和质量评定表.按施工进度情况及时填好各种评定表,施工中随时整理装订成册.三、物资准备1、根据施工进度计划安排好各种材料的进场时间,并确定仓库及堆放的面积和地点.2、定货源、找厂家、看质量、组织好货源,安排好运输车辆.3、各种材料必须有出厂合格证外,并根据规范做好送检工作,把好原材料质量关.4、材料按施工总平面布置团安排的地点堆放,保证堆放整齐,施工现场道路通畅.四、劳动力配备1、建立以项目经理部为核心的施工管理机构,定岗定员,建立施工项目管理工作体系,编制施工管理规划,确定管理点和工作流程图;2、做好职工入场教育工作,安排好职工生活,并进行安全、防火、文明施工和遵纪守法教育,使职工严格遵守上级颁发的各项规章制度.3、按照施工进度要求,以专业队的形式配足够劳动力,以技术工种为主,配以普通工.所有的施工工人进场需进行技术交底和岗位培训.劳动力人员计划表第二节施工机具设备配备根据本工程的规模和我公司的装备力量,配足施工机械,并做好保养、试机等项工作,一些常用的机械及设备配件要有一定的数量储备保证各种机械的正常运转.主要施工机具计划表第三节施工材料准备1、根据施工进度计划安排好各种材料的进场时间,并确定仓库及堆放的面积和地点.2、定货源、找厂家、看质量、组织好货源,安排好运输车辆.3、各种材料必须有出厂合格证外,并根据规范做好送检工作,把好原材料质量关.4、材料按施工总平面布置团安排的地点堆放,保证堆放整齐,施工现场道路通畅.主要材料用量计划表第四节施工进度计划精心安排好施工工作面,采取多机组作业,充分利用时间和空间,必要时向有关主管部门申请夜间施工,做好各工种各工序的配合,使预支护结构和土方开挖施工能连续作业,从而争取时间按计划工期完成基坑支护工程,确保基坑支护结构整体安全以及周围建(构)筑物的安全.总工期安排为120个日历天.(详:横道图后附)第四章基坑临时降排水施工方案本工程主体基础施工将进入雨季施工期,由于基坑大面积开挖,造成基坑空余面积较少,为减少雨水以及四周地表水对边坡土体的侵蚀扰动而引发边坡土体坍塌,因此,特拟定在基坑四周、边坡角外侧设置300米米*300米米截水沟一条,且于转角处各设置一集水井(1000×1000×1000),以拦截场外雨水,并及时用潜水泵把水井内的抽排至流入城市下水道管网中.第一节基坑内临时降排水具体措施基坑内采用明沟与集水井相结合进行降水,其方法为:在基坑内沿边坡内侧设300米米*300米米的排水沟一圈,;并在每间隔30米左右设置内径1米、深度为1米的集水井1只,并内设抽水泵.施工时四周排水沟形成一圈,环绕边坡底的排水沟,并与集水井连通,由排水沟、集水井、抽水泵组成一个简易的降水系统.基坑开挖后,在基坑土层面上挖断面为200米米*200米米的若干条水沟连接四周排水沟,沟内石子充填,当地下水流到土层面时,先流入由石子充填的沟内,再流向排水沟流入集水井,依靠泥浆泵不间断抽水,使基坑内的地下水降低到基坑设计标高以下,从而达到降低地下水位的目的.排水沟的坡度按0.1-0.2%设置,基坑开挖达到设计标高后需及时浇筑垫层.300*300的排水沟与集水井相通,用抽水泵将集水井内的水及时抽排,使整个基坑保持干燥状态以满足该地下基础结构的施工要求.第二节地表水排放以及渗水部位的封闭处理方案基坑内积水及孔内地下水不易抽干,水量大,稳定水位约在852.50米.对基坑开挖和建筑施工有较大影响,故在对地下室基坑开挖和孔桩基础施工中应做好抽排水措施.场地地下水水位较高,涌水量较大,拟定设置降水井进行降水.边坡施工过程中,必须重视周边地表积水的排水工作.基坑顶,周边全部用C20混凝土进行硬化.基坑四周靠墙边,设置300米米×300米米截水沟一条,截水沟在转角处,直接与市政排水管网相连,保证截水沟内积水能顺利排入市政管网内.第三节降水井施工工艺及施工方案1、降水设计方案依据本场地水文地质条件及基坑开挖深度,结合本公司基坑降水经验,本基坑降水采用小口径井点降水方案.2、降水井井身结构降水井深度:15～25米降水井井径:Ф800米米滤水管管径:Ф600米米 (钢护筒)滤料:Ф2～4 米米(细砾石)降水井间距:20～30米井身结构见图1.3、降水井布置降水井的布置是保证降水效果的一个重要环节.本次降水工程井点的布置一般间距为10~15米,基于本基坑形状呈长方形,东侧紧邻红星河、东西两侧补给源大小不一.因此,对于补给源较大的基坑(东侧)降水井间距加密布置,降水井间距为10米,其余各侧降水井间距均为15米;降水井距基坑周边距离为1.0米.同时在施工中利用收集到的有关水文地质资料,抽水试验成果再作适当调整(具体布置见图2).降水井平面布置图24、施工技术措施场地原始地形为岩溶洼地地貌,不利于大气降水和地表水的径流和排泄,结合钻探资料,场地上覆地层为杂填土,可塑红粘土,下覆地层为白云岩,岩体微裂隙发育,场地地面高程为854.94米~858.84米之间,钻孔孔底标高普遍在855.2米~855.70米,钻探结束24小时后,对所施工的钻孔水位进行水位观测,均有地下水.(1)、合理布井依据本基坑平面形态,基坑内侧地下水外侧补给源相对较大,因此,布置降水井时,外侧加密布井.(2)、加设引排设施依据本工程水文地质条件,含水层持水度大,均匀性差,基于上述特征,在施工中如出现坑壁、坑底渗水现象,可采用加设引排设施,以确保基坑及基础施工的正常进行. 5、降水井施工5.1工艺流程场地平整——测量施放井点——钻机对位——成孔——下放井管——充填滤料—洗井——下放水泵——抽水.工艺流程图如上:5.2主要施工方法及技术要求(1)、成孔:采用直径φ800米米冲击钻机成孔,泥浆比重〈1.05.下管前保证井底沉渣厚(2)、井管安装:井管安放严格按现场技术交底进行,选择φ600米米钢护筒成型,钢护筒壁为20米米孔洞成不均匀分部,增加滤水效果,以防止降水井过程中出现垮塌现象.度度不大于20厘米,方可下放滤管.(3)、填砾:填砾前井管必须居中,使填砾厚度均匀,滤料应从井管两侧慢慢对称填入,以防滤料中途卡塞及井管错位,填至井口1—2米米时用粘土填实.在填滤时如发生井口反砾现象,应及时停止填砾,查明原因进行处理.(4)、洗井:洗井为关键性工艺,在滤料充填完之后,要立即进行洗井,洗井采用井管外注清水循环法工艺,抽、停交替,直至水清砂净为止.洗井结束前测量井深,清理井底,使井底沉淀小于0.3-0.5米.(5)、下泵:下泵深度距井底1.0-2.0米左右.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重庆化工园区化南路东延段道路及附属工程高边坡安全施工专项方案（K1+820～K2+180）（K2+660～K2+740）重庆建工第八建设有限责任公司重庆化工园区化南路东延段道路及附属工程项目部 2014年8月10日目录一、工程概况 (3)1.1 工程简介 (3)1.2 地质情况 (5)1.3 水文情况 (5)1.4 施工环境 (6)二、编制依据 (6)三、施工工艺及流程 (7)3.1 施工准备 (7)3.2 边坡开挖施工方案 (7)3.3 边坡脚手架施工方案 (18)3.4 锚杆挂网植被混凝土护坡施工方案 (24)四、质量保证措施 (28)4.1 质量检验标准 (28)4.2 质量保证体系 (29)4.3 施工准备阶段的质量控制措施 (30)4.4 施工过程质量控制措施 (30)五、安全管理及控制措施 (30)5.1 安全目标 (30)5.2 项目部各级人员安全生产责任制 (30)5.3 安全管理组织体系 (31)5.4组织保障 (32)5.5 安全保证管理措施 (32)5.6高边坡开挖安全措施 (33)5.7 高边坡防护安全措施 (34)5.8脚手架作业安全措施 (36)5.9防高空坠物应急措施 (38)5.10防中暑应急措施 (39)5.11 人员安全措施 (40)5.12高边坡施工机械安全措施 (40)5.13 高边坡施工检查 (41)5.14 高边坡的监测 (42)5.15 高边坡施工安全应急预案 (51)5.14应急资源 (58)六、文明施工、环境保护与职业健康 (59)6.1 环境保护总体要求 (59)6.2 文明施工及环保的保证组织及体系 (59)6.3 重要环境影响因素情况 (60)6.4 文明施工管理措施 (60)6.5 文明施工技术措施 (61)七、施工总进度计划 (62)八、工、料、机计划 (63)表8－1 主要管理人员用量计划表 (63)表8－2 主要劳动力用量计划表 (63)表8－3 施工机械配置表 (64)表8－4 拟配置的测量仪器设备表 (64)表8－5 高边坡开挖平面示意图 (65)表8－6 高边坡开挖标准横断面图 (66)一、工程概况高边坡分布情况一览表1.1、工程简介重庆化工园区是重庆市政府批准设立的省级工业园区，重庆化工园区位于重庆市东郊长寿境内，化南路东延段道路及附属工程位于重庆市长寿化工园区。
参建项目质量责任主体和有关机构如下表：本项目起点位于已建成的化南路与化中大道交叉口，起点里程为K0+000，坐标X=3299735.43，Y=499805.932，至西向东走向，沿途跨越晏家河，桥梁桩号为K1-210~K1+275，上跨川维支线559天燃气改线管道，止于规划的长江滨江路上，终点里程为K3+528.43，坐标X=3299084.061，Y=503254.662，道路全长3528.43米，标准路宽26米（5+0.25+2*3.75+0.25+0.25+2*3.75+0.25+5），道路起点设计高程267.3米，终点设计高程190.793米，竖曲线最小半径2400米，最大纵坡6.8%，最小纵坡0.7%，人行道横坡2%，车行道横坡1.5%。
本项目内共两处路基高边坡开挖作业，分别为K1+820～K2+180、K2+660～K2+740K1+820～K2+180平面示意图如下1.2、地质情况K1+820～K2+180段道路位于地势相对较高的山包及两侧斜坡中，道路沿线地面起伏相对较大，地面高差约51.86m。
该段道路土层厚度约0.5-4.8m。
本段挖方削坡坡体主要为强风化泥岩、砂岩。
K2+660～K2+740段道路位于地势相对较高的山包及两侧斜坡中，道路沿线地面起伏相对较大，地面高差约29.9m。
该段道路土层厚度约0.5-1.6m。
本工程在地质构造上位于梁平向斜核部，岩层呈单斜产出，东边产状：倾向290度～298度，倾角5度～7度。
西边产状：倾向175度～183度，倾角6度～9度。
岩层产状平缓，未发现断层构造，地质构造简单。
场区内砂岩较发育，砂岩中风化裂隙及卸荷裂隙发育，但无规律性，场区内局部地带砂岩中有两组构造裂隙，裂隙1：产状2800<590，间距2～4mm，裂隙面平直，张开1～2mm，有少量粘土充填，结合程度一般，无水渗出，为软弱结构面：裂隙2：产状1580<760，间距3～8m，裂隙面弯曲粗糙，闭合或微张1mm，无充填，结合程度一般，无水渗出，为硬性结构面。
场区内泥岩强风化层网状风化裂隙发育，中风化层中裂隙不发育。
综合本工程内高边坡开挖施工难度大，施工危险系数高，为明确高边坡深挖路堑施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范高边坡深挖路堑作业的施工，特制定本安全施工专项方案。
1.3、水文情况重庆市长寿区属中亚热带湿润气候区，受副热带东亚季风环流控制范围，气候温和、降水充沛、四季分明、大陆性季风气候显著，具有冬暖、春早、初夏多雨、盛夏炎热多伏旱、秋多阴雨、无霜期长、湿度大、云雾多、日照少等特点。
全年气压、温度、湿度、降水、日照等气象要素和天气特点有明显的季节变化。
全年性天气多有伏旱、寒潮、冰雹、暴雨袭击等自然灾害。
每年5-9月为雨季，初夏5、6月降水量是相对全年最集中的月份，并常有雷暴、大风、暴雨洪涝天气。
盛夏7、8月受西太平洋副热带高压控制，往往造成连晴、高温、少雨的伏旱天气，多年来伏旱发生概率接近80%。
日最高气温≥35℃的高温日数多年平均为22天，极端最高气温为42.3℃。
1.4、施工环境K1+820～K2+180段场区内存在房屋7处，电杆6根、变压器2台，坟墓2座，地下无管线，K2+660～K2+740段场区内只有一处坟墓，地上无电杆、电线地下无管线，晏家镇出于长远规划，将本工程所属范围内民房、土地、坟墓整体搬迁，目前搬迁工作已接近尾声，我部将按业主的指示在本工程区域内所有施工障碍搬迁完毕后再对高边坡实施开挖作业。
二、编制依据《建筑地基基础工程施工质量验收规范》GB50205-2002；《建筑边坡工程技术规范》GB50330-2013；《工程测量规范》GB 50026-93；《建筑施工安全检查标准》JGJ59-2011；《施工现场临时用电安全技术规范》JGJ46-2005；《重庆市建筑边坡支护技术规范》（DB50/T5108/2001）；《建筑施工土石方工程安全技术规范》（JGJ180-2009）；《建筑工程施工现场消防安全技术规范》（GB50720-2011）；《建筑机械使用安全技术规程》（JGJ33-2001）；《施工现场机械设备检查技术规程》（JGJ160-2008）；《建筑施工高处作业安全技术规范》（JGJ80-91）；《高处作业分级》（GB/T3608-2008）；《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；《重庆市高切坡、深开挖、高填方项目管理的若干规定的通知》（渝建发[2002]76号）；《危险性较大的分部分项工程安全管理办法》的通知（建质[2009]87号）；DBJ50-157-2013《公路工程质量检验标准》 JTG F80/1-2004《爆破安全规程》 GB 6722-2003《城镇道路工程施工与质量验收规范》CJJ1-2008；《公路工程质量检验评定标准》JTGF80/1-2004；《公路工程技术标准》 JTGB01-2003；《公路路基施工技术规范》JTGF10-2006 ；《重庆市化工园化南路道路东延段道路及附属工程施工图》《重庆市化工园化南路道路东延段道路及附属工程工程地质堪察报告》及现场踏勘三、施工工艺及流程3.1 施工准备1、技术准备：组织全体施工人员复核施工图纸、对图纸的疑问及时向监理工程师提出，学习掌握施工技术规范、合同文件以及监理实施办法，并作好施工技术交底。
2、施工现场准备：开工前选择、修建好进出场地的便道；场地的清理包括清除残渣、去除表土、去除和处理规定范围内的所有草木和石砾。
仔细查明地上、地下有无管线，对标段中的照明、输电线路，施工时查明其平面位置和高度，对施工有影响的，将其提前拆除。
3、测量准备：根据已复核的导线点、水准点进行加密以满足本段的施工，报监理工程师批准后作为施工用的控制点。
复测原地面数据、断面图资料报监理工程师审核。
开挖前进行测量放线，依据原地面高程及边坡率推算测出开挖边界。
4、设路线中桩，原地面高程及边坡率定出路堑堑顶边线、边沟位置桩。
在距路中心一定安全距离设置控制桩。
对于深挖地段，每挖深2～5m，复测中心桩一次，测定其标高及宽度，以控制边坡的大小。
5、开挖前，利用挖掘机或推土机清除地表不宜用作填方的植被，修筑截水沟，施工最好避开雨季，及时做好排水工作。
3.2 边坡开挖施工方案边坡采用台阶式边坡：挖方边坡根据地质条件的不同采用不同的形式，原则上强风化按1：1.5放坡，中风化按1：1放坡，边坡每8米分台阶，台阶宽度为2米，并设置2%的外倾横坡，在边坡坡顶设置截水沟，在未达到设计高程的坡脚设置临时排水沟，施工时遇裂隙切割的不稳定岩块采取临时支挡或锚固措施。
局部有现状构筑物限制的地段，采用1：0.75～1：1的较陡坡率。
K1+820～K2+180、K2+660～K2+740段高边坡深挖路堑，最大边坡高度达28.5米，本段施工技术要求高，施工环境复杂，施工难度大，必须做到精心组织，精心施工。
对于石质破碎和较软的地段采用挖掘机开挖；对于石质较硬的地段，履带式钻孔机钻孔、控制松动爆破方法进行施工，靠近边坡及路基面采用光面爆破方法进行施工。
控制爆破施工采用多台阶、小孔距、浅孔松动控制爆破方案，其特点:“眼较浅、密打眼、少药量、强覆盖、间隔微差”，在爆破中做到“松而不散，散而不滚、碎而不飞”。
用不同方向上的抵抗线差别和起爆顺序控制爆破时岩石移动方向。
运输则根据具体情况采用自卸运输车进行。
高边坡施工总的原则：开挖一级、防护加固一级；逐级开挖，逐级防护,对高边坡地下水足够重视，完善综合排水设施,施工开挖过程中随时进行地质核查，对边坡稳（滑坡）定性进行施工监测。
发现实际地质情况与设计不符时，或地质有异常变化是，立即通报有关部门,路基开挖后的边坡如不能及时防护，在坡面上覆盖塑料薄膜，避免雨水冲刷坍塌。
要求、高度不低于1.20m的防护栏杆，护栏外侧挂设绿色密目安全网封闭，防止物体打击、高空坠落等不安全因素的发生。
3.2.2开挖工序根据现场地形岩石层爆破后可采用挖掘机配自卸汽车从高至低一层一层往下开挖，每层开挖深度控制在 2.5-3m为最佳。
光面爆破至距设计坡面线50～100cm处，后用机械修坡，然后再用人工修坡，坡面线杜绝超挖。
边坡开挖详见（边坡开挖示意图）：桩号方向开挖施工；如下图所示：开挖过程主要采取层挖法施工。
