数据库系统2-1：关系模型及其描述
数据库系统2-1：关系模型及其描述
关系数据库以其坚实的数学理论基础、严密的逻辑结构和简单明了的表示方式深得广大用户的青睐，目前已经占据数据库系统的市场，成为应用最为广泛的数据处理工具。
数据模型主要描述两类信息:一是实体；二是实体之间的联系。在层次、网状模型中，实体之间的联系是通过指针来实现的，而在关系模型中，实体之间的联系是通过二维表中公共属性值建立起来的联系来实现的。
关系数据库系统是支持关系数据模型的数据库系统，即以关系模型为基础而构建起来的数据库系统。关系数据模型由关系数据结构、关系操作集合和关系完整性约束三部分组成。
１． 关系数据结构
在关系模型中，现实世界中的实体和实体之间的联系都用单一的关系来描述，这些关系的逻辑结构非常简单，就象人们日常所熟悉的二维表。
２． 关系操作
关系模型是集合操作方式，操作对象和结果都是集合，称为“一次一集合”。
关系操作有三种不同的描述方式：关系代数、关系演算和结构化查询语言SQL。
关系代数是一种抽象的查询语言，它是用集合论中的关系运算来表达查询要求的方式。关系演算是以数理逻辑中的谓词演算来表达查询要求的方式，它又可分为元组关系演算和域关系演算。若在关系演算中，谓词变元的基本对象是元组变量，则称之为元组关系演算；若谓词变元的基本对象是域变量，则称之为域关系演算。
SQL是介于关系代数和关系演算之间的查询语言。这种语言除具有数据查询功能之外，还具有数据定义DDL和数据控制DCL等功能，是集数据查询、数据定义、数据操纵、数据控制于一体的关系数据语言。是关系数据库的标准语言。
３． 关系的完整性约束
数据的完整性约束是指在给定的数据模型中，数据及其联系所遵守的一组通用的完整性规则，以确保数据库中数据的一致性和正确性。在关系模型中允许定义三类完整性约束：实体完整性、参照完整性和用户自定义完整性。
【

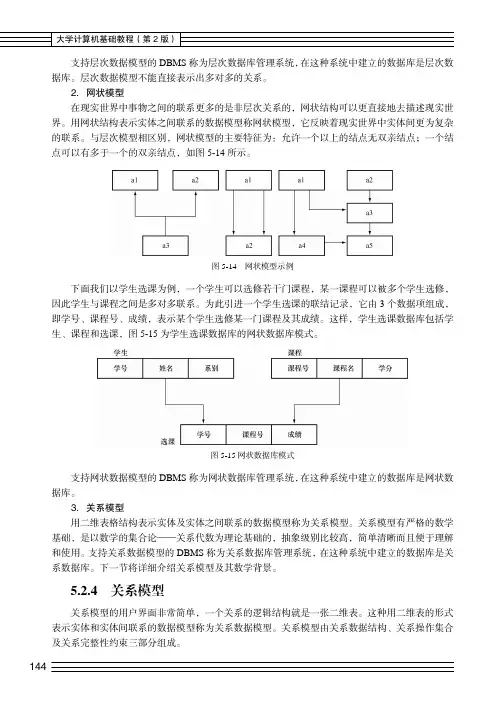

关系模型_大学计算机基础教程（第2版）_[共3页]
![关系模型_大学计算机基础教程（第2版）_[共3页]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/27dfb1385ef7ba0d4b733b26.webp)
大学计算机基础教程（第2版）
144 支持层次数据模型的DBMS称为层次数据库管理系统，在这种系统中建立的数据库是层次数据库。层次数据模型不能直接表示出多对多的关系。 2．网状模型 在现实世界中事物之间的联系更多的是非层次关系的，网状结构可以更直接地去描述现实世界。用网状结构表示实体之间联系的数据模型称网状模型，它反映着现实世界中实体间更为复杂的联系。与层次模型相区别，网状模型的主要特征为：允许一个以上的结点无双亲结点；一个结点可以有多于一个的双亲结点，如图5-14所示。 图5-14 网状模型示例 下面我们以学生选课为例，一个学生可以选修若干门课程，某一课程可以被多个学生选修，因此学生与课程之间是多对多联系。为此引进一个学生选课的联结记录，它由3个数据项组成，即学号、课程号、成绩，表示某个学生选修某一门课程及其成绩。这样，学生选课数据库包括学生、课程和选课，图5-15为学生选课数据库的网状数据库模式。 图5-15网状数据库模式 支持网状数据模型的DBMS称为网状数据库管理系统，在这种系统中建立的数据库是网状数据库。 3．关系模型 用二维表格结构表示实体及实体之间联系的数据模型称为关系模型。关系模型有严格的数学基础，是以数学的集合论——关系代数为理论基础的，抽象级别比较高，简单清晰而且便于理解和使用。支持关系数据模型的DBMS称为关系数据库管理系统，在这种系统中建立的数据库是关系数据库。下一节将详细介绍关系模型及其数学背景。 5.2.4 关系模型 关系模型的用户界面非常简单，一个关系的逻辑结构就是一张二维表。这种用二维表的形式表示实体和实体间联系的数据模型称为关系数据模型。关系模型由关系数据结构、关系操作集合及关系完整性约束三部分组成。
1.2《数据库系统概论》之数据模型（概念模型、逻辑模型--物理模型、层次模型、网状模型、关。。。
1.2《数据库系统概论》之数据模型（概念模型、逻辑模型--物理模型、层次模型、⽹状模型、关。。。
前⾔
本篇⽂章学习书籍：《数据库系统概论》第5版 王珊 萨师煊编著
视频资源来⾃：
由于 学长已经系统的整理过本书了，我在学习课本和视频以及学长⽂章的同时在学长⽂章的基础上进⾏相应学习修改。（学长原系列⽬录：）
资料参考⽹站：0.思维导图
1.数据模型的概念
在数据库中⽤数据模型这个⼯具来抽象、表⽰和处理现实世界中的数据和信息。
通俗地讲数据模型就是现实世界的模拟。
数据模型应满⾜三⽅⾯要求：
能⽐较真实地模拟现实世界
容易为⼈所理解
便于在计算机上实现
2.两⼤类数据模型
数据模型分为两类（分属两个不同的层次）
(1) 概念模型 也称信息模型，它是按⽤户的观点来对数据和信息建模，⽤于数据库设计。
(2) 逻辑模型和物理模型
逻辑模型主要包括⽹状模型、层次模型、关系模型、⾯向对象模型等，按计算机系统的观点对数据建模，⽤于DBMS实现。
物理模型是对数据最底层的抽象，描述数据在系统内部的表⽰⽅式和存取⽅法，在磁盘或磁带上的存储⽅式和存取⽅法。
客观对象的抽象过程—两步抽象
现实世界中的客观对象抽象为概念模型；
把概念模型转换为某⼀DBMS⽀持的数据模型。3.数据模型的组成要素
(1)数据结构
数据结构是所研究的对象类型的集合。这些对象是数据库的组成成分，数据结构指对象和对象间联系的表达和实现，是对系统静态
特征的描述，包括两个⽅⾯：
（1）数据本⾝：类型、内容、性质。例如关系模型中的域、属性、关系等。
（2）数据之间的联系：数据之间是如何相互关联的，例如关系模型中的主码、外码联系等。
(2)数据操作
数据操作
对数据库中各种对象(型)的实例(值)允许执⾏的操作，及有关的操作规则
数据操作的类型
查询
更新(包括插⼊、删除、修改)
(3)数据的完整性约束条件
数据的完整性约束条件是⼀组完整性规则的集合，规定数据库状态及状态变化所应满⾜的条件，以保证数据的正确性、有效性和相容性。

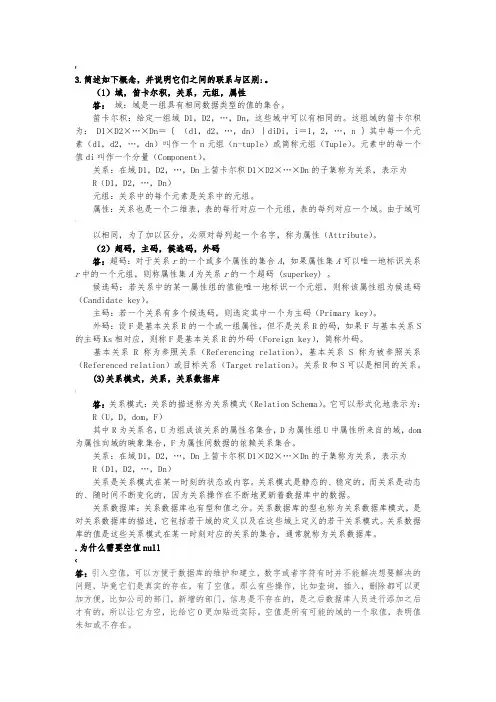

数据库系统原理与设计(第2版)-万常选版-第2章-关系模型与关系代数--课后答案
;
3.简述如下概念，并说明它们之间的联系与区别:。
（1）域，笛卡尔积，关系，元组，属性
答： 域：域是一组具有相同数据类型的值的集合。
笛卡尔积：给定一组域D1，D2，…，Dn，这些域中可以有相同的。这组域的笛卡尔积为： D1×D2×…×Dn＝｛ （d1，d2，…，dn）｜diDi，i＝1，2，…，n ｝其中每一个元素（d1，d2，…，dn）叫作一个n元组（n-tuple）或简称元组（Tuple）。元素中的每一个值di叫作一个分量（Component）。
关系：在域D1，D2，…，Dn上笛卡尔积D1×D2×…×Dn的子集称为关系，表示为
R（D1，D2，…，Dn）
元组：关系中的每个元素是关系中的元组。
属性：关系也是一个二维表，表的每行对应一个元组，表的每列对应一个域。由于域可
~
以相同，为了加以区分，必须对每列起一个名字，称为属性（Attribute）。
（2）超码，主码，候选码，外码
答：超码：对于关系r的一个或多个属性的集合A，如果属性集A可以唯一地标识关系r中的一个元组，则称属性集A为关系r的一个超码 (superkey) 。
候选码：若关系中的某一属性组的值能唯一地标识一个元组，则称该属性组为候选码（Candidate key）。
主码：若一个关系有多个候选码，则选定其中一个为主码（Primary key）。
外码：设F是基本关系R的一个或一组属性，但不是关系R的码，如果F与基本关系S的主码Ks相对应，则称F是基本关系R的外码（Foreign key），简称外码。
基本关系R称为参照关系（Referencing relation），基本关系S称为被参照关系（Referenced relation）或目标关系（Target relation）。关系R和S可以是相同的关系。
(3)关系模式，关系，关系数据库
常用的数据模型及其特点

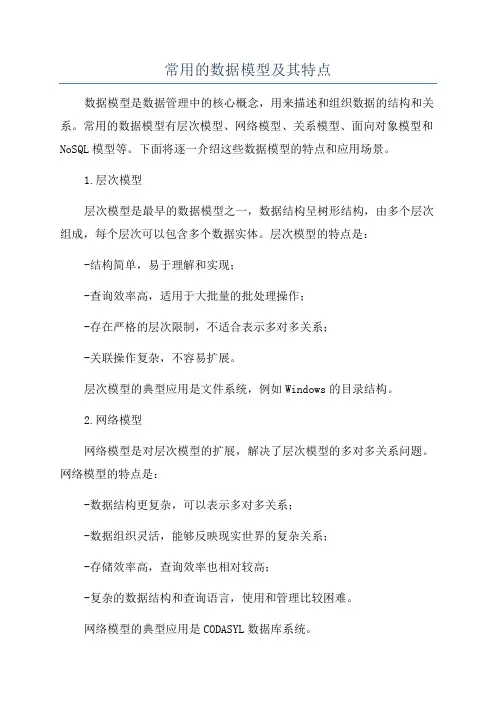

常用的数据模型及其特点
数据模型是数据管理中的核心概念，用来描述和组织数据的结构和关系。常用的数据模型有层次模型、网络模型、关系模型、面向对象模型和NoSQL模型等。下面将逐一介绍这些数据模型的特点和应用场景。
1.层次模型
层次模型是最早的数据模型之一，数据结构呈树形结构，由多个层次组成，每个层次可以包含多个数据实体。层次模型的特点是：
-结构简单，易于理解和实现；
-查询效率高，适用于大批量的批处理操作；
-存在严格的层次限制，不适合表示多对多关系；
-关联操作复杂，不容易扩展。
层次模型的典型应用是文件系统，例如Windows的目录结构。
2.网络模型
网络模型是对层次模型的扩展，解决了层次模型的多对多关系问题。网络模型的特点是：
-数据结构更复杂，可以表示多对多关系；
-数据组织灵活，能够反映现实世界的复杂关系；
-存储效率高，查询效率也相对较高；
-复杂的数据结构和查询语言，使用和管理比较困难。
网络模型的典型应用是CODASYL数据库系统。 3.关系模型
-数据结构简单，易于理解和管理；
-数据冗余较少，保持数据一致性相对容易；
-支持简单和复杂的查询，并且具有良好的性能；
-独立于物理存储，支持数据独立性。
关系模型的典型应用是关系型数据库系统，如MySQL、Oracle等。
4.面向对象模型
面向对象模型是针对对象的数据模型，将数据和操作封装在对象中，通过继承和多态的方式实现数据和行为的抽象和重用。面向对象模型的特点是：
-支持继承和多态，具有良好的可扩展性和灵活性；
-更符合现实世界的建模需求，易于理解和维护；
-对复杂关系的处理更简单，如多对多关系。
面向对象模型的典型应用是面向对象数据库系统，如MongoDB、PostgreSQL等。
5.NoSQL模型
NoSQL（Not only SQL）模型是一种非关系型数据库模型，主要用来处理大规模的分布式数据，并且具有高可扩展性和高性能。NoSQL模型的特点是：

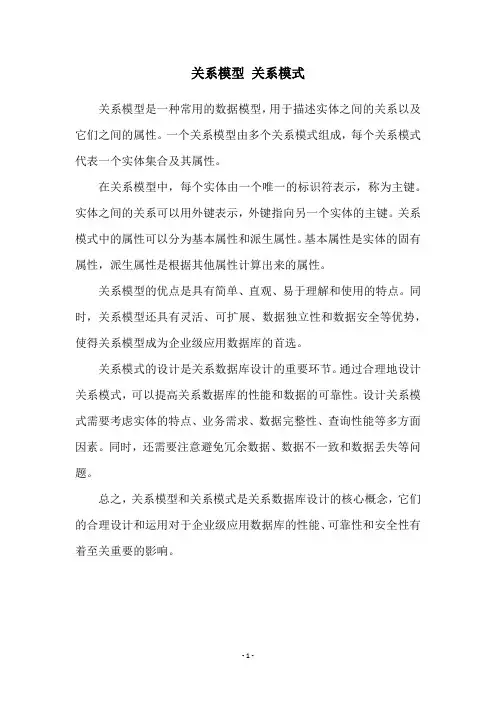

关系模型 关系模式
- 1 - 关系模型 关系模式
关系模型是一种常用的数据模型，用于描述实体之间的关系以及它们之间的属性。一个关系模型由多个关系模式组成，每个关系模式代表一个实体集合及其属性。
在关系模型中，每个实体由一个唯一的标识符表示，称为主键。实体之间的关系可以用外键表示，外键指向另一个实体的主键。关系模式中的属性可以分为基本属性和派生属性。基本属性是实体的固有属性，派生属性是根据其他属性计算出来的属性。
关系模型的优点是具有简单、直观、易于理解和使用的特点。同时，关系模型还具有灵活、可扩展、数据独立性和数据安全等优势，使得关系模型成为企业级应用数据库的首选。
关系模式的设计是关系数据库设计的重要环节。通过合理地设计关系模式，可以提高关系数据库的性能和数据的可靠性。设计关系模式需要考虑实体的特点、业务需求、数据完整性、查询性能等多方面因素。同时，还需要注意避免冗余数据、数据不一致和数据丢失等问题。
总之，关系模型和关系模式是关系数据库设计的核心概念，它们的合理设计和运用对于企业级应用数据库的性能、可靠性和安全性有着至关重要的影响。
数据库 关系模型
数据库 关系模型
数据库关系模型
数据库关系模型是一种用于描述数据之间关系的数据模型，它是一种基于关系代数的数据模型，用于描述数据之间的关系，是现代关系型数据库的基础。
关系模型由三个要素组成：关系、属性和域。
1. 关系
关系是指一个数据表，它由多个元组（行）组成，每个元组包含多个属性（列），每个属性对应一个域。关系的基本特性是无序性、唯一性和可重复性，也就是说，关系中的元组是无序的、不重复的，但是可以存在相同的属性值。
关系可以用一个表格来表示，表格中的每一行代表一个元组，每一列代表一个属性。如下图所示，关系表中包含多条记录，每条记录代表一个元组，每个元组包含多个属性。
2. 属性
属性是指关系中的列，每个属性对应一个域，域是指属性可以取值的范围。属性可以是基本数据类型，如整数、浮点数、字符串等，也可以是复合类型，如日期、时间、地址等。
属性用于描述元组的特征，例如在员工关系表中，属性可以包括员工编号、姓名、性别、年龄、部门编号等。
3. 域
域是指属性可以取值的范围，例如在员工关系表中，员工编号的取值范围可能是1~1000，姓名的取值范围是字母和汉字。
域的定义对数据的精度和有效性有很大的影响，如果域的定义不合理，就会导致数据不准确、冗余或不一致。
关系模型基于关系代数，提供了一组基本操作，包括选择、投影、并、差、笛卡尔积等，可以通过这些操作来查询和操作数据。
除了关系模型，还有其他数据模型，例如层次模型、网状模型、面向对象模型等。但是关系模型具有简单、易于理解和应用的优点，因此被广泛应用于各种数据库系统中。
总结
数据库关系模型是一种用于描述数据之间关系的数据模型，由关系、属性和域三个要素组成。关系模型基于关系代数，提供了一组基本操作，用于查询和操作数据。关系模型具有简单、易于理解和应用的优点，被广泛应用于各种数据库系统中。
关系模型的关系模式
关系模型的关系模式
关系模型是数据库设计中非常重要的概念之一，它用于描述不同数据实体之间的关系。而关系模式则是用于描述关系模型中的数据表结构，它包括数据表的名字、属性以及约束条件。本文将从关系模式的定义、结构及其应用方面进行论述。
一、关系模式的定义
关系模式是一个元组集合，描述了一个关系的结构，包括一个或多个属性，其中每个属性都具有一个唯一的名称和数据类型。关系模式对应于数据库中的数据表，其中每一行对应于一个元组，每一列对应于一个属性。通常情况下，每个属性都和某个实体、概念或者实际事件相关联。
二、关系模式的结构
一个关系模式通常由以下部分组成：
1.属性名：一个关系模式中的每个属性必须有一个唯一标识符，通常是属性名。属性名通常具有一定的意义，代表了属性所表示的含义。例如，一个学生信息表的属性名就可能包括学生姓名、学生性别、学生年龄等等。
2.域：属性的域定义了属性可能包含的数据类型。不同的关系型数据库系统支持不同的数据类型。例如，常见的属性类型包括整型、字符型、日期型等等。
3. 约束条件：约束条件可以用来限制数据表中的数据，例如主键约束、唯一约束等等。这些约束条件可以保证数据在关系模式中的正确性和完整性。
三、关系模式的应用
关系模式广泛应用于关系型数据库系统中，可以用于描述数据表的结构，同时可以方便地进行数据查询和数据操作。在关系模式中，每个属性都有一个独特的标识符，可以方便地对相应数据进行操作。
除此之外，关系模式还可以用于表间关系的描述。例如，一个学生信息表和一个课程信息表之间会有相应的关联关系，可以使用关系模式进行描述。在这种情况下，关系模式可以用于描述表间的外键约束。
总之，关系模式作为关系模型中的重要概念，对数据库设计、数据查询等方面都具有重要价值。只有将关系模式设计得合理，才能保证数据库系统的运行效率和数据完整性。
数据库关系数据模型
第3章 关系数据模型
3.1 关系数据模型和关系数据库
关系模型由三部分组成：
·数据结构
·操作集合
·完整性约束
这三部分也称为关系模型三要素。
3.1.1 数据结构
·关系数据模型用二维表来组织数据。
·这个二维表在关系数据库中就称为关系。
·关系数据库就是表或者说是关系的集合。
·表是逻辑结构而不是物理结构。
3.1.2 数据操作
关系数据模型中的操作包括：
·传统的关系运算：并、交、差、广义笛卡尔乘积；
·专门的关系运算：选择、投影、连接、除;
·有关的数据操作：查询、插入、删除、更改。
操作特点
·关系模型中操作的数据以及查询的结果都是完整的集合（或表），
·这些集合可以只包含一行数据，也可以是不包含任何数据的空集合。
·非关系模型数据库中典型的操作是一次一行或一次一个记录。
·集合处理能力是关系系统区别于其他系统的重要特征。
关系模型与非关系模型区别
·在非关系模型中，各个数据记录之间是通过指针等方式连接的，当要定位到某条记录时，需要用户自己按指针的链接方向逐层查找——导航。
·在关系模型中，用户只需指定数据的定位条件，数据库管理系统就可以自动定位到该数据记录——非导航。
关系操作
关系模型的数据操作主要包括：
查询、插入、删除、更改
关系数据库中的信息表示方式：表中的行列位置有明确的值——逻辑层。
关系数据库的物理层
关系数据库在物理层也使用指针，但这些物理层的存储细节对用户来说都是不可见的，用户所看到的物理层实际上就是存放数据的数据库文件: ·文件名
·存放位置
·关系语言特点
关系操作是通过关系语言实现的，关系语言的特点是高度非过程化：
用户不必关心数据的存取路径和存取过程，只需要提出数据请求，DBMS会自动完成用户请求的操作；
用户没有必要编写程序代码来实现对数据的重复操作。 3.1.3 数据完整性约束
数据的完整性是指保证数据正确性的特征。
数据完整性是一种语义概念，包括：
数据库复习
1.1 数据库系统概述
1.1.1数据库的地位
数据库技术产生于六十年代末，是数据管理的最新技术，是计算机科学的重要分支。
数据库技术是信息系统的核心和基础，它的出现极大地促进了计算机应用向各行各业的渗透。
数据库信息量的大小和使用频度已成为衡量一个国家信息化程度的重要标志。
1.1.2四个基本概念 一、数据(Data) 1．数据是数据库中存储的基本对象
2．数据的定义：描述事物的符号记录。
3．数据的种类：文本、图形、图像、音频、视频、学生的档案记录、货物的运输情况等。
4．数据的特点：数据与其语义是不可分的。
二、数据库(Database,简称DB) 1.数据库的定义：数据库是长期储存在计算机内、有组织的、可共享的大量数据集合。
2.数据库的基本特征：数据按一定的数据模型组织、描述和储存；可为各种用户共享；冗余度较小；数据独立性较高；易扩展。
三、数据库管理系统（Database Management System，简称DBMS）
1．什么是DBMS 数据库管理系统是位于用户与操作系统之间的一层数据管理软件。
2．DBMS的用途 科学地组织和存储数据、高效地获取和维护数据。
3．DBMS的主要功能
（1）数据定义功能：提供数据定义语言(DDL)；定义数据库中的数据对象。
（2）数据操纵功能:提供数据操纵语言(DML)；实现对数据库的基本操作 (查询、插入、删除和修改)。
（3）数据库的运行管理：数据库在建立、运行和维护时由DBMS统一管理和控制；保证数据的安全性、完整性、多用户对数据的并发使用；发生故障后的系统恢复。
（4）数据库的建立和维护功能(实用程序)：数据库初始数据装载转换；数据库转储；介质故障恢复；数据库的重组织；性能监视分析等。
四、数据库系统
1．什么是数据库系统（Database System，简称DBS） 数据库系统是指在计算机系统中引入数据库后的系统构成。在不引起混淆的情况下常常把数据库系统简称为数据库。
(完整版)数据库课后习题及答案
第一章 数据库系统概述
选择题
1实体-联系模型中，属性是指（C）
A.客观存在的事物 B.事物的具体描述 C.事物的某一特征 D.某一具体事件
2对于现实世界中事物的特征，在E-R模型中使用（A）
A属性描述 B关键字描述 C二维表格描述 D实体描述
3假设一个书店用这样一组属性描述图书（书号，书名，作者，出版社，出版日期），可以作为“键”的属性是（A）
A书号 B书名 C作者 D出版社
4一名作家与他所出版过的书籍之间的联系类型是（B）
A一对一 B一对多 C多对多 D都不是
5若无法确定哪个属性为某实体的键，则（A）
A该实体没有键 B必须增加一个属性作为该实体的键 C取一个外关键字作为实体的键D该实体的所有属性构成键
填空题
1对于现实世界中事物的特征在E-R模型中使用 属性 进行描述
2确定属性的两条基本原则是 不可分 和 无关联
3在描述实体集的所有属性中，可以唯一的标识每个实体的属性称为 键
4实体集之间联系的三种类型分别是 1：1 、1：n 、和 m：n
5数据的完整性是指数据的 正确性 、 有效性 、 相容性 、和 一致性
简答题
一、简述数据库的设计步骤
答:1需求分析：对需要使用数据库系统来进行管理的现实世界中对象的业务流程、业务规则和所涉及的数据进行调查、分析和研究，充分理解现实世界中的实际问题和需求。
分析的策略：自下而上——静态需求、自上而下——动态需求
2数据库概念设计：数据库概念设计是在需求分析的基础上，建立概念数据模型，用概念模型描述实际问题所涉及的数据及数据之间的联系。
3数据库逻辑设计：数据库逻辑设计是根据概念数据模型建立逻辑数据模型，逻辑数据模型是一种面向数据库系统的数据模型。
4数据库实现：依据关系模型，在数据库管理系统环境中建立数据库。
二、数据库的功能
答：1提供数据定义语言，允许使用者建立新的数据库并建立数据的逻辑结构
