2014-2015学年度人教版九年级物理第十八章《电功率》单元测试卷(含答案) (1)
《电功率》专题训练题及解答 题号 一 二 三 四 五 总分 得分
（测试时间45分钟，试题满分100分） 一、选择题（每题2 分，共20 分） 1、关于电功，下面说法中正确的是（ ） A、电流做功的过程，是其他形式的能转化为电能的过程 B、电功表示电流做功的快慢 C、电功的单位和电功率的单位分别是焦耳和千瓦时 D、测量电流做功多少要用电能表 2、白炽灯的发光亮度取决于（ ） A、灯汇的电阻大小 B、灯泡实际功率的大小 C、灯泡额定功率的大小 D、灯泡消耗的电能大小 3、下图1为几种常见的用电器，它们的额定功率最接近800W的是（ ）
4、家用的手电筒．用干电池作电源．正常发光时电流为O．32A．小灯泡的电功率接近 A、1W B、10W C、0.1KW D、1KW 5、标有“220V 100W”字样的家用电器正常工作时的电功 A、大于100瓦 B、小于100瓦 C、等于100瓦 D、等于220瓦 6、测出小灯泡的额定功率应该是 A、小灯泡发光最亮的一次 B、小灯泡发光最暗的一次 C、小灯泡达到额定电压正常发光的一次 D、随便哪一次都可以 7、如图2所示电路．闭合开关s．当滑动变阻器的滑片P向右移动时，下列说法中正确的是 （ ） A、电流表的示数变大 B、电压表的示数不变 C、电路的总电阻变小 D、电路的总功率变小 8、下列用电器中，是利用电流热效应工作的是 （ ） A、电视机 B、电冰箱 C、洗衣机 D、电熨斗 9、将规格都是“220V 200W”的一台电风扇、一台电视机和一把电烙铁，分别接入家庭电路中，通电时间相同，下列有关电流通过它们产生热量的说法中，正确的是 （ ） A、电风扇产生的热量最多 B、电视机产生的热量最多 C、电烙铁产生的热量最多 D、三者产生的热量一样多 10、如图3所示的各情景中，符合安全用电原则的是
评卷人 得分 电器失火时先切断电源 湿衣服晾在电线上 用湿布擦抹电器 用电器未加接地保护 A B C D
二、填空题（每空2 分，共46分） 1、降低彩电的电能消耗，你有什么合理的建议。(答出两点) (1)____________________________，(2)________________________________。 2、小明家的电能表的参数如图4所示，他家可以同时使用的用电器的总功率最大是 W。图中电能表上所显示的数值是他家6月初的用电情况，6月末他家电能表示数是 ，则6月份小明家消耗的电能是 kW·h。
3、如图5是家庭电路中常用的一种灯泡以及灯泡上的铭牌。 （1）根据它的铭牌，你能知道的物理量有 、 （写出两个物理量的名称及其数值） （2）根据铭牌上的信息，通过计算你还能知道的物理量有 、 （写出两个物理量的名称及其数值） 4、微波炉是效率很高的家用电器，一个标有“220 V，880W”的微波炉，正常使用时，其电阻是_________Ω，通过它的电流是__________A，若用它煮一餐饭花15分钟的时间，则煮一餐饭用__________度电。 5、一盏标有“6V 3W”字样的小灯泡，接入电压值为12V的电路中，若使灯泡正常发光，则需 联一个阻值为 Ω的电阻。 6、在一些电器设备中，常采用铜而不是铝作导线，是因为同等条件下，铜导线的电阻_______（填“较大”或“较小”），可以减小由于_______造成的能量损失． 7、在家庭电路中，若同时接入如图6所示的用电器，会造成电路 过大，从而引起干路的 过大，根据 定律，可知导线中将产生大量的 ，使导线发热，甚至燃烧引起火灾。 8、家庭照明电路的电压为 伏，电灯与电灯之间是 的（选填“串联”或“并联”），电能表是用来测量 能的仪表。
评卷人 得分 图5
图3 9、使用如图7所示的测电笔来判别照明电路的火线和零线时，手必须接触________，当笔尖接触导线时，若氖管发光，则该导线是________线。
10、为宣传安全用电，某同学制作了一幅宣传画，如图8所示，请为该宣传画配上解说词 。
三、简答题（共5分）
小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器. （1）如图9所示，他发现自己家洗衣机用的是三脚插头,其铭牌上标有“10A 250V”字样，其中的“10A”表示什么意思？ （2）小明同学仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其它两脚稍长一些.他又查看了其它家用电器的三脚插头，也是这种情况.它比其它两脚稍长一些有什么好处？
四、计算题（1题6分，2题8分，共14分） 1、标有“6V 3W”的小灯泡L与额定功率为4W的电阻器R，按图10电路连接，闭合开关S时，灯L正常发光，且电流表示数为0.8A。求：
评卷人 得分 评卷人 得分 (1)电阻器R的阻值； (2)此时小灯泡和电阻器消耗的总功率。
2、如图11所示的电路中，电源电压不变，电阻R1=20Ω。当开关S接位置1时，电流表的示数为0.6A；当开关S接位置2时，电流表的示数为0.2A。求： （1）电源电压。 （2）开关S接位置2时，电阻R2消耗的电功率。
五、实验探究题（1题7分，2题8分，共15分） 1、在测定小灯泡的电阻和额定功率的实验中，有器材：电阻约为10Ω的小灯泡一只，量程3V的电压表一个，开关一个，滑动变阻器一个，电源电压3V，导线若干。另可供选择的电流表有： A．量程为100mA的电流表； B．量程为0.6A的电流表； C．量程为3A的电流表。
（1）在测定小灯泡的额定功率实验前应先记录小灯泡的 （选填“额定电压”、“电阻”或“额定功率”）。
（2）为保证测量比较准确，电流表应选 。 （3）实验的电路图如图12所示，图中甲是 。连接电路时，开关应 。
评卷人 得分 A R1 R2 S 1 2
图11
图12 图13
图10 （4）根据电路图连接好实物后，闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍不变，出现故障的原因可能是 。
（5）故障排除后，开始进行实验，根据测出的数据，画出了电流、电压的关系图象（如图13），由此可判断小灯泡灯丝的电阻随电压的增大而 ，原因是 。
2、在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、二个开关、电压为6V的电源、额定电压为3．8 V的小灯泡和一个标有“20Ω,1．5A”的滑动变阻器，设计了如图14甲所示的电路。
(1)如果小灯泡的额定功率小于2w，电流表的量程选 A为宜； (2)请用铅笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整(连线不得交叉)；
(3)在实验中，若电压表示数为2 V，则灯泡的实际功率 额定功率(选填“>”、“<”或“=”)；
(4)当滑动变阻器的滑片向左移动时，电流表示数增大，则变阻器接人电路的接线柱应是和 。当电压表的示数为 V时小灯泡正常发光，此时电流表示数为0.4A，则灯泡的额定功率为 W； (5)另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处： ○1 ② 参考答案 一、选择题（每题2 分，共20 分）
1 2 3 4 5 6 7 8 9 10 D B D A C C D D C A
二、填空题（每空2 分，共46分） 1、 减少待机时间；少看电视；减小音量；调低亮度等。 2、 2200 58 3、（1）额定电压220V、额定（电）功率40W（正常发光功率） （2）（正常工作、额定）电流0.18A 、电阻1210Ω（1222.2Ω） 4、55 4 0.22 5、串 12 6、较小 电热（电流的热效应） 7、总功率 总电流 焦耳 热 8、220 并联 电 9、金属笔卡(笔尾金属体) 火 10、发现有人触电时应立即切断电源或者用干木棍等绝缘体挑开电线
三、简答题（共5分） （1） “10A”表示允许通过的最大电流 （2） 它比其它两脚稍长一些，插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，人也不会触电 。
四、计算题（1题6分，2题8分，共14分） 1、解：(1)灯L正常发光，灯电流IL＝P/U＝3W/6V=0.5A 电阻的电流I1＝I—IL=0.8A-0.3A=0.5A 电阻R＝U/I1＝20Ω (2)总功率P＝UI＝4.8W
2、解：（1）当开关接位置1时，只有R1接入电路 电源电压U=I1R1=0.6A×20Ω=12V
（2）当开关接位置2时，R1、R2串联 R1两端电压U1=I1R1=0.2A×20Ω=4V R2分去电压U2=U－U1=12V－4V=8V R2消耗P2 =I2U2=0.2A×8V=1.6W
五、实验探究题（1题7分，2题8分，共15分） 1、（1）额定电压 （2） B （3）电流表 断开 （4）灯丝断了或灯座处断路 （5）增大 灯丝电阻随温度升高而增加
2、 (1)O--0．6
(2)如图 (3)< (4)A 3．8 1．52 (1)①连接电路时开关没有断开 ②没有将变阻器的滑片调到阻值最大位置
九年级物理上册《第十八章电功率》单元检测卷及答案(人教版)
九年级物理上册《第十八章电功率》单元检测卷及答案(人教版）一、选择题(每题3分，共12分)1．如表是一种常见电器的铭牌，它可能是( )额定电压/频率220 V/50 Hz额定功率 1 800 W生产日期见商品外包装A.日光灯 B2．节能灯已成为家庭照明的主要选择，一个11 W的节能灯和一个40 W的白炽灯在正常工作时的照明亮度是相同的，如图所示，以下说法不正确的是( )A．节能灯每秒消耗11 J电能B．节能灯每秒产生的内能大于白炽灯C．两灯正常工作所需电压是相同的D．用节能灯替代白炽灯有助于节省电能3．四根电阻丝a、b、c、d由同种材料做成，其横截面积相同，但绕不同的圈数(每圈的长度相等，a、c圈数相同，b、d圈数相同)，如图连接，通电后在相同的时间内，它们产生的热量由多到少的顺序是( )A．a、b、d、c B．a、c、b、dC．b、d、a、c D．d、c、b、a4．[2022·深圳盐田区期末改编]小灯泡L1与L2串联(灯丝电阻不变)，其中L2的电功率为4 W，且L1比L2亮，使用一段时间后，L2突然熄灭，L1的亮度明显变亮，此时L1的功率为25 W，则L2发生的电路故障及L 2未熄灭之前L1的电功率为( )A．短路；1 W B．短路；9 W C．短路；16 W D．断路；18 W二、填空题(每空1分，共9分)5．小建家里买了一个家用电暖器，电暖器的工作原理是将电能转化为________，将电暖器单独接在220 V的电路中，电流为2 A，工作1 min后，该电暖器消耗的电能为________ J，1度电可以供给这个电暖器正常使用________h。
(结果保留2位小数)6．生活中灯泡“闪”了，一般发生在开灯的瞬间，这是由于开灯瞬间灯丝的温度_______，电阻较_______，通过它的电流________的缘故。
7．如图所示为电能表的面板示数，该家庭电路消耗的电能是________kW·h；根据电流规格参数表明，确定电能表有关特性的电流值是________A，家庭电路接入用电器的最高功率为________W。
九年级物理下册《第十八章-电功率》单元测试卷及答案(人教版)
九年级物理下册《第十八章电功率》单元测试卷及答案(人教版)一、填空题(每空2分,共34分)1.夏天,人们常用电热驱蚊器驱蚊(如图),它是利用电流的来工作的;其能量转化情况为.2.小明爸爸买了一部手机,手机电池铭牌上的部分参数如下表所示.表中有一个错误的物理量,是,原因是.型号BL-5F额定功率 3.5 W·h电池容量 3 000 mA·h额定电压 3.7 V3.某暖手宝的内部电路由干电池、开关、发热电阻组成,开关和发热电阻之间是(选填“串联”或“并联”)连接的;标有“4.5 V 9 W”字样的暖手宝正常工作时,需要安装节新干电池,此时每秒有J的电能转化为内能.4.如图甲所示是某款强光手电筒中的可充电电池,在图乙所示的铝箔条上的A、B、C三处剪出宽度相同的缺口.将铝箔条的两端连到电池的两极上,由于铝箔的电阻很小,会造成电池,铝箔条上会产生大量的热,缺口(选填“A”“B”或“C”)处的发热功率最大,最容易烧断.甲乙5.2021年我市空气质量优良天数达286天.监测大气污染物浓度的电路如图甲所示,R为气敏电阻,其阻值R随污染物浓度变化的曲线如图乙所示.污染物浓度增大时,监测仪表示数变大,该表应为图甲中的表,此过程中电路总功率(选填“变大”“变小”或“不变”).甲乙6.如图所示的无叶风扇的额定电压为220 V,额定功率为44 W,则此无叶风扇正常工作时电流为A,连续工作10 h消耗电能kW·h.第6题图第7题图7.如图所示,电阻R与灯泡L连接在电路中,当闭合开关S1、S2时,电阻R被,此时灯泡L的电功率为9 W.S1闭合,S2断开时,灯泡L的电功率为1 W(不考虑灯泡的电阻随温度的变化),则此时电阻R的电功率(选填“<”“>”或“=”)8 W.8.小明设计的能控制自动水龙头的电路如图甲所示,可变电源接在EF两端,可变电源提供的电压随时间周期性变化的关系如图乙所示.R为5 Ω的定值电阻,A为一种特殊的电子元件,其两端的电压恒为电源电压的13.当R的电功率满足P R≥5 W时,自动水龙头启动出水.当t=9 s时电阻R的电功率为W;该电路持续工作3 min,出水时间共为s.二、选择题(每小题3分,共27分.多选题每小题至少有2个选项符合题意,全部选择正确得3分,选择正确但不全得1分,有错选的不得分)9.当手机“电量”所剩无几时,通常可以将其设置成“省电模式”来适当延长使用时间,这其实是( ) A.增大了电池电压 B.增加了电池电量C.减小了手机功率D.降低了散热能力10.假设导体没有电阻,当用电器通电时,下列说法正确的是( )A.白炽灯仍然能发光B.电动机仍然能转动C.电饭锅仍然能煮饭D.电熨斗仍然能熨衣服11.将灯泡L1、L2接入电路后,灯泡L1、L2的功率分别为P1、P2,已知P1<P2,下列判断中正确的是( )A.若两灯串联,则通过L1的电流较小B.若两灯串联,则L1的电阻较小C.若两灯并联,则通过L 1的电流较大D.若两灯并联,则L 1的电阻较小12.某电吹风机的铭牌上标有“220 V 500 W ”,某节能灯泡上标有“220 V 5 W ”.则下列说法中正确的是( )A.电吹风机和节能灯泡通电后,电吹风机做功快B.电吹风机和节能灯泡工作时,电吹风机消耗的电能多C.电吹风机消耗的电能相当于100个节能灯泡消耗的电能D.电吹风机正常工作3 min,消耗的电能为0.025 kW ·h13.如图所示的四个电路中,电源电压已知,定值电阻R 的阻值已知,根据电压表或电流表的示数,不能．．求出小灯泡电功率的是 ( )14.如图所示,将额定电压相同的灯泡L 1、L 2串联在电路中.闭合开关S 后,发现灯泡L 1亮、L 2不亮.对此有下列几种猜想,其中可能的是( )①灯泡L 2灯丝断了 ②灯泡L 2的电阻太小 ③灯泡L 2两端电压较大④通过灯泡L 1 、L 2的电流不相等 ⑤灯泡L 2被短路⑥灯泡L 1、L 2的实际功率不同A.②⑤⑥B.①③⑥C.①③④D.②④⑤15.如图所示,从甲地通过两条输电线向乙地用户供电,若甲地电源电压恒为U,输电线的总电阻为r,当乙地用户用电时,下列说法正确的是( )A.用户使用的用电器两端的电压为UB.输电线上的电功率为U 2rC.当用户使用的用电器增多时,用电器两端的电压升高D.当用户使用的用电器增多时,输电线上因发热而损失的功率增大16.(多选)在如图甲所示的电路中,电源电压恒定,额定电压为3 V的小灯泡的I-U图像如图乙所示.将标有“10 Ω 2 A”的滑动变阻器的滑片P移至B端,闭合开关,电压表示数为1.5 V.下列说法正确的是( )A.电源电压为4.5 VB.小灯泡的额定功率为4.5 WC.小灯泡正常发光时,滑动变阻器接入电路的阻值为3 ΩD.小灯泡正常发光时,滑动变阻器的电功率为0.45 W17.(多选)如图是一款智能汽车后视镜及其电路原理图,该智能后视镜有三个挡位工作,分别能够防雾、除雨露、除冰霜,防雾、除雨露、除冰霜依次需要后视镜提供更多的热量,车主通过转动旋钮开关可调节挡位.已知车载电源电压为100 V,电热丝R1=100 Ω,R2=200 Ω,R3=300 Ω,设电热丝的电阻值均不受温度的影响.则下列说法正确的是( )A.当车主开启防雾功能时,开关置于3B.当车主开启除冰霜功能时,开关置于3C.要除冰霜时,该电路的总功率是50 WD.旋钮开关旋至防雾挡位时,电路中的电流为1 A三、实验探究题(共19分)18.(9分)小蕾同学在研究“电流通过导体产生的热量与电流、电阻是否有关”时,采用了如图所示的实验装置,其中a、b、c、d四个相同的容器中密闭着等量的空气,将导线1、2和导线3、4分别接到电源两端.(1)实验中通过观察U形管中的变化来比较电流通过电阻丝产生热量的多少,这种实验方法叫.下面实验也用了这种实验方法的是.(填选项前字母)A.认识电压时,我们可以用水压来类比B.用光线来描述光通过的路径C.把敲响的音叉接触水面,看有没有溅起水花,来判断音叉有没有振动(2)甲图所示的实验装置是用来研究电流通过电阻丝产生的热量与的关系,通电一段时间后, (选填“a”或“b”)容器中电流通过电阻丝产生的热量较多.(3)乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与的关系,通电一段时间后, (选填“c”或“d”)容器中电流通过电阻丝产生的热量较多.19.(10分)小明要探究“当电流一定时,小灯泡的功率与电阻的关系”,器材有:两节干电池,三个小灯泡L1、L2、L3(分别标有“1.5 V 0.25 A”“2.5 V 0.25 A”和“3.8 V 0.3 A”字样),滑动变阻器(10 Ω 1 A),电流表,电压表,开关,导线若干.(1)请用笔画线代替导线,将图甲所示电路连接完整.(2)小明先将L1接入电路,闭合开关后,调节滑动变阻器的滑片P,通过L1的电流为 0.2 A 时,电压表示数如图乙所示,则L1两端的电压为V,实际功率是W.(3)保持滑动变阻器滑片P的位置不变,用L2替换L1,闭合开关,为保持电流表的示数为0.2 A 不变,应将滑片P向(选填“左”或“右”)移动,再测出L2两端的电压,算出L2的电阻和实际功率.(4)再用L3替换L2,做第3次实验,并将实验数据记录在下表中.分析表中数据可得:在电流一定时,小灯泡的实际功率与电阻成(选填“正比”或“反比”).实验次数 灯泡I /AU /V R /Ω P /W1 L 1 0.22 L 2 2 10 0.43 L 32.4 12 0.48【评估】实验结束后,小明感觉以上实验存在一些问题,于是他找来小红进行评估. ①上述实验不够简便,改进方法是 . ②有一组数据不符合实际,原因是 . 四、综合应用题(共20分)20.(10分)如图甲所示的豆浆机,由打浆和电热两部分装置构成.中间部位的打浆装置工作时,电动机工作带动打浆刀头,将原料进行粉碎打浆;外部是一个金属圆环形状的电热装置,电热装置的简化电路图如图乙所示,通过开关S 可切换加热和保温两种状态,R 1、R 2是发热电阻,豆浆机的主要参数如下表.求:型号额定电压打浆装置电热装置JYD-P11S 220 V电机功率 加热功率 保温功率 180 W1 000 W242 W(1)电阻R 1和R 2的阻值;(2)该豆浆机同时打浆和加热时,正常工作1 min 所消耗的电能.(3)小明用家中的电能表和手表测量该豆浆机加热时的实际功率,他关闭家中其他用电器,让豆浆机单独工作6 min, 电能表转盘转过了243 r.豆浆机的实际功率是多少?若加热电阻的阻值不变,则家庭电路此时的实际电压为多少?[电能表标有“3000 r/(kW ·h)”字样]21.(10分)如图甲所示是小乔同学从废弃的电热器上拆下的加热部件,该部件由阻值不变的两根电阻丝R1、R2构成.小乔设计了图乙的电路对该部件进行检测,其中R0=22 Ω,M、N为接线柱.(1)用导线把M和N连接,只闭合开关S1,电流表示数为1 A,求电源电压.(2)把M接A,N接B,只闭合开关S1,电流表示数为0.5 A,求R1的阻值.(3)用导线把B和C连接,然后将M接A,N接B,闭合开关S1和S2,电流表示数为1.5 A;检测结束后,小乔利用该部件重新组装一个加热器,求新加热器接入220 V电路中能达到的最大电功率.参考答案1.【答案】热效应电能转化为内能2.【答案】额定功率W·h是电功(或电能)的单位,而额定功率的单位是W(合理即可)3.【答案】串联 3 94.【答案】短路A5.【答案】电流变大6.【答案】0.2 0.447.【答案】短路<8.【答案】20 909.【答案】C10.【答案】B11.【答案】B12.【答案】D13.【答案】D14.【答案】A15.【答案】D16.【答案】AC17.【答案】BC18.【答案】(除标注外,每空1分)(1)液面高度差(2分) 转换法 C(2分) (2)电阻 b (3)电流 c19.【答案】(除标注外,每空2分)(1)如图所示.(1分) (2)0.8(1分) 0.16 (3)左(1分) (4)正比(1分) 【评估】①将L 1、L 2、L 3串联在同一电路中,就控制了电流一定(合理即可) ②L 2正常工作时电阻为10 Ω,当L 2两端电压小于额定电压 2.5 V 时,电阻应小于10 Ω(合理即可)20.【答案】(1)开关S 接a 时,电路为R 1的简单电路,电路的总电阻最小,总功率最大,豆浆机处于加热状态,由P=UI=U 2R 可得,R 1=U 2P 加热=(220V)21000W =48.4 Ω(2分)开关S 接b 时,R 1、R 2串联,电路的总电阻最大,总功率最小,豆浆机处于保温状态 此时电路的总电阻R=U 2P 保温=(220V)2242W =200 Ω (2分) 因串联电路中总电阻等于各分电阻之和,所以R 2=R-R 1=200 Ω-48.4 Ω=151.6 Ω (1分)(2)该豆浆机同时打浆和加热时,由P=Wt 可得,正常工作1 min 所消耗的电能W=(P 电机+P 加热)t =(180 W+1 000 W)×60 s=7.08×104 J (1分) (3)豆浆机的实际功率P 实=W t =2433000kW·h 660h=0.81 kW=810W (2分) 根据P=U 2R 可知,此时U 实=√P 实R 1=√810W ×48.4Ω=198 V(2分)21.(1)电源电压U=I 1R 0=1 A ×22 Ω=22 V(2分) (2)把M 接A ,N 接B ,只闭合开关S 1,此时R 1与R 0串联 电路的总电阻R 总=U I 2=22V0.5A =44 Ω(2分)R 1=R 总-R 0=44 Ω-22 Ω=22 Ω(2分)(3)用导线把B 和C 连接,然后将M 接A ,N 接B ,闭合开关S 1和S 2,此时R 0被短路,R 1与R 2并联 电路的总电阻R'总=U I 3=22V 1.5A =443 Ω(2分)根据P=U2R 可知,在电压不变,电路的总电阻最小时,电路的总功率最大,即R 1与R 2并联时,电功率最大 最大电功率P=U'2R' 总=(220V)2443Ω=3 300 W (2分)。

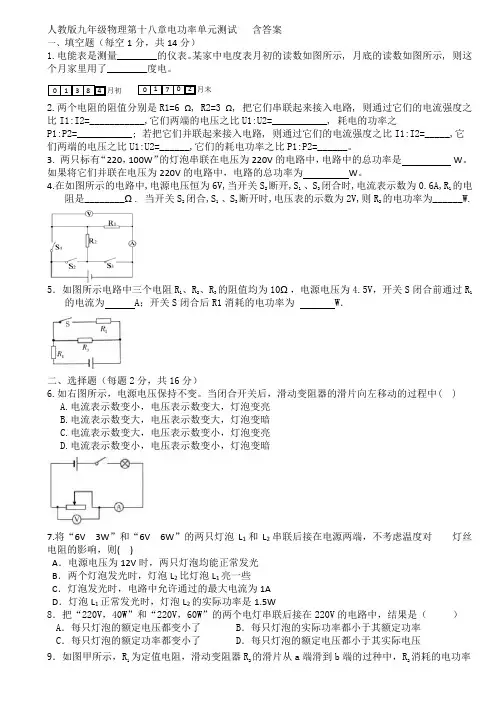

人教版九年级物理第十八章电功率单元测试 含答案
人教版九年级物理第十八章电功率单元测试 含答案一、填空题（每空1分，共14分）1.电能表是测量________的仪表。
某家中电度表月初的读数如图所示, 月底的读数如图所示, 则这个月家里用了________度电。
2.两个电阻的阻值分别是R1=6 Ω, R2=3 Ω, 把它们串联起来接入电路, 则通过它们的电流强度之比I1:I2=___________,它们两端的电压之比U1:U2=___________, 耗电的功率之P1:P2=___________; 若把它们并联起来接入电路, 则通过它们的电流强度之比I1:I2=_____,它们两端的电压之比U1:U2=______,它们的耗电功率之比P1:P2=______。
3. 两只标有“220，100W ”的灯泡串联在电压为220V 的电路中，电路中的总功率是 W 。
如果将它们并联在电压为220V 的电路中，电路的总功率为 W 。
4.在如图所示的电路中,电源电压恒为6V,当开关S 2断开,S 1 、S 3闭合时,电流表示数为0.6A,R 1的电阻是________Ω. 当开关S 2闭合,S 1 、S 3断开时,电压表的示数为2V,则R 2的电功率为______W. 5．如图所示电路中三个电阻R 1、R 2、R 3的阻值均为10Ω，电源电压为4.5V ，开关S 闭合前通过R 1的电流为 A ；开关S 闭合后R1消耗的电功率为 W ．二、选择题（每题2分，共16分）6.如右图所示，电源电压保持不变。
当闭合开关后，滑动变阻器的滑片向左移动的过程中( )A.电流表示数变小，电压表示数变大，灯泡变亮B.电流表示数变大，电压表示数变大，灯泡变暗C.电流表示数变大，电压表示数变小，灯泡变亮D.电流表示数变小，电压表示数变小，灯泡变暗7.将“6V 3W ”和“6V 6W ”的两只灯泡L 1和L 2串联后接在电源两端，不考虑温度对 灯丝电阻的影响，则( )A ．电源电压为12V 时，两只灯泡均能正常发光B ．两个灯泡发光时，灯泡L 2比灯泡L 1亮一些C ．灯泡发光时，电路中允许通过的最大电流为1AD ．灯泡L 1正常发光时，灯泡L 2的实际功率是1.5W8．把“220V ，40W ”和“220V ，60W ”的两个电灯串联后接在220V 的电路中，结果是（ ）A ．每只灯泡的额定电压都变小了B ．每只灯泡的实际功率都小于其额定功率C ．每只灯泡的额定功率都变小了D ．每只灯泡的额定电压都小于其实际电压9．如图甲所示，R 1为定值电阻，滑动变阻器R 2的滑片从a 端滑到b 端的过种中，R 2消耗的电功率P与其两端电压U的关系图象如图乙所示，下列说法正确的是（）A．R1的阻值为20Ω B．R2的最大阻值为55ΩC．电源电压为6V D．该电路消耗的最大电功率为0.9W10．下列情况中不属于防止电热危害的是（）A．电视机的后盖有许多孔 B．电脑机箱内有小风扇C．电动机外壳有许多散热片 D．家电长时间停用，隔一段时间应通电一次11．有甲、乙两辆功率相等的汽车，如果在相等的时间内匀速通过的距离之比s甲：s乙=2：1，那么：（）A．两辆汽车的牵引力之F甲：F乙=1：2B．两辆汽车的牵引力之F甲：F乙=2：1C．两辆汽车做的功之比W甲：W乙=1：2D．两辆汽车做的功之比W甲：W乙=2：112．“节能减排，从我做起”，小吴同学养成了随手断开家中暂时可以不用的用电器的习惯．当他断开一个用电器后，家庭电路中不变化的物理量是（）A．总电流 B．总电压C．总电阻D．总功率13．测量灯泡的额定功率的实验中，小明所设计的如图所示电路中（R阻值已知），在无电压表的情况下也能测出已知额定电压灯泡的额定功率的是（）A． B． C． D．三、画图题（每题2分，共4分）14.在图中，有两根导线尚未接入电路，请用笔画线代替导线补上．补上后要求：闭合电键，当滑动变阻器的滑片P向右移时，电压表和电流表示数均变大．15.请在如图的方框内设计一个伏安法测小灯泡电功率的电路图，并将实物图连接完整。
人教版九年级物理全一册第十八章《电功率》测试题(含答案)
人教版九年级物理全一册第十八章《电功率》测试题（含答案）一、选择题。
1、一只电能表标有“2000r/(kW·h)”字样,现观察转盘转了30圈,那么用电器共消耗了多少电能()A.1.35×105JB.1.35kW.hC.0.15kW·hD.5.4×104J2、如图甲所示，电源两端电压为12V并保持不变，1R是滑动变阻器，2R是定值电阻，当开关S闭合后，逐渐改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。
下列判断不正确的是（）A．整个电路消耗的最小电功率为1.2WB．整个电路消耗的最大电功率为6WC．变阻器1R接入电路的最大阻值为100ΩD．定值电阻2R的电阻值为20Ω3、灯泡的亮度大小说明了灯泡的（）A．额定功率的大小B．两端电压的大小C．实际功率的大小D．通过电流的大小4、如图所示的是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。
两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大。
下列说法正确的是()A．左侧容器中电阻丝的阻值比右侧容器中的大B．该装置用来探究电流通过导体产生的热量跟电流大小的关系C．该装置可以用来探究电流通过导体产生的热量跟通电时间的关系D．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的5、如图所示，给电炉通电后，电炉丝热得发红，而用手触摸与之连接的导线却不觉得烫手，这是因为（）A．电流通过导线时没有产生热效应B．通过电炉丝的电流比通过导线的电流大得多C．电炉丝的电阻比导线的电阻小得多D．电炉丝消耗的电功率比导线消耗的电功率大得多6、将6Ω的电阻接到12V的电源上,消耗540J的电能,则通电时间为 ()A.300sB.30sC.22.5sD.225s7、小明家记录5月初电能表示数为1432.7度，电能表的部分参数及6月初的示数如图所示，下列说法正确的是（）A．电能表是测量用电器电功率的仪表B．接入电路用电器的总功率不能超过22 kWC．小明家5月初至6月初消耗的电能是105 kW·hD．若电能表转盘在10 min内转过250 r，则用电器的总功率为1 kW8、如图所示，为测小灯泡的电功率的电路图，闭合开关后，小灯泡能正常发光，电压表读数正常，但电流表指针不动，可能的原因是（）A．电流表已烧坏，电路不通B．电流表完好，电路已接通C．电流表被短路D．灯泡接线短路9、某学校为开展科学实验，自制了台电烤箱，当电烤箱中电阻丝通过的电流是5A时，每分钟可产生6.6×104J的热量，下列说法错误的是（）A.每分钟电阻丝消耗的电能为6.6×104JB.电阻丝工作时的电阻是220ΩC.加在电阻丝两端的电压是220VD.电阻丝消耗的电功率是1100W10、两盏电灯并联接在同一电源上．甲灯的电阻为500Ω,乙灯的电阻为1200Ω.在相同的时间内（）A.甲灯消耗的电能多B.乙灯消耗的电能多C.甲、乙两灯消耗的电能一样多D.无法判断*11、有一块手机用的锂电池，上面标明电压是3.7V，容量为1130mA·h，它充满电后大约储存的电能为（）A.4.181×103JB.4.181kW·hC.1.50516×104JD.1.50516kW·h12、如图所示，电源电压保持不变闭合开关S，灯泡正常发光（假设灯丝电阻不变），在滑动变阻器滑片P从中点向下滑动的过程中（）A．两电流表示数均变小，灯泡变暗B．电路中的总功率变大C．电流表A1示数变小，电压表V示数变大，灯泡变亮D．电流表A2示数变小，电压表V示数不变，灯泡亮度不变*13、如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，此时L1、L2两灯泡发光的功率之比（）A．11∶5 B．5∶11 C．5∶6 D．6∶514、在测定小灯泡的电功率的实验中，当调节滑动变阻器，使小灯泡两端电压高于额定电压的1/5时，小灯泡的实际功率是额定功率的（）A．6/5倍 B.5/6倍C．36/25倍 D.4/50倍15、一段导体中电流为2A时，产生的热量为Q；若通电时间不变，而通过导体的电流增加到4A时，电流通过导体产生的热量是（）A.Q/4B.Q/2C.2QD.4Q二、填空题。

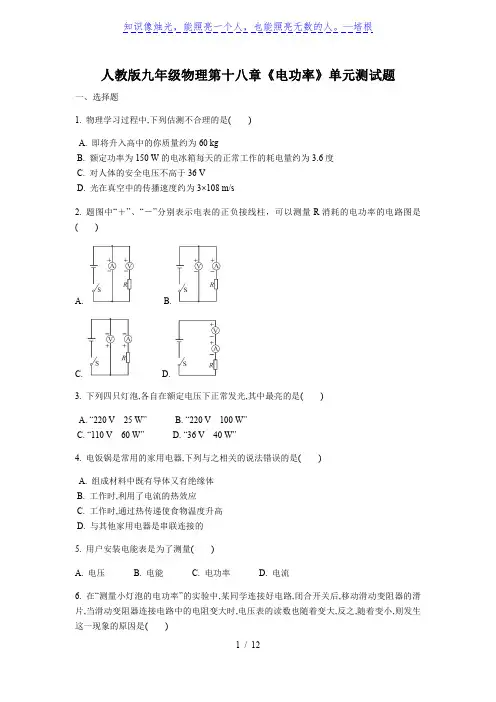

人教版九年级物理第十八章《电功率》单元测试题(含答案)
人教版九年级物理第十八章《电功率》单元测试题一、选择题1. 物理学习过程中,下列估测不合理的是()A. 即将升入高中的你质量约为60kgB. 额定功率为150W的电冰箱每天的正常工作的耗电量约为3.6度C. 对人体的安全电压不高于36VD. 光在真空中的传播速度约为3×108m/s2. 题图中“＋”、“－”分别表示电表的正负接线柱，可以测量R消耗的电功率的电路图是()A. B.C. D.3. 下列四只灯泡,各自在额定电压下正常发光,其中最亮的是()A. “220V25W”B. “220V100W”C. “110V60W”D. “36V40W”4. 电饭锅是常用的家用电器,下列与之相关的说法错误的是()A. 组成材料中既有导体又有绝缘体B. 工作时,利用了电流的热效应C. 工作时,通过热传递使食物温度升高D. 与其他家用电器是串联连接的5. 用户安装电能表是为了测量()A. 电压B. 电能C. 电功率D. 电流6. 在“测量小灯泡的电功率”的实验中,某同学连接好电路,闭合开关后,移动滑动变阻器的滑片,当滑动变阻器连接电路中的电阻变大时,电压表的读数也随着变大,反之,随着变小,则发生这一现象的原因是()A. 电压表的正、负接线柱接错了B. 电压表的量程选择不合适C. 电压表坏了D. 电压表与滑动变阻器并联7. 把标有“12V36W”的灯泡L1和“8V16W”的灯泡L2串联后接在电源的两端,其中一只灯泡正常发光,另一只灯泡没有达到额定功率,则下列选项正确的是()A. 该电源的电压为24VB. 电路中的电流为2AC. 两灯泡的总功率为48WD. 灯L1的实际电压大于灯L2的实际电压8. 旧白炽灯在工作时,容易在灯丝最细处熔断,这是因为与相同长度的灯丝较粗处相比,灯丝最细处()A. 电热最多B. 电流最大C. 电阻最小D. 电压最小9. 某小灯泡的电阻是12Ω,接到6V的电路中,通电300s,电流做功()A. 2160kW·hB. 2160JC. 900JD. 360J10. 如图所示,电源电压6V保持不变,测量额定电压为3.8V小灯泡的额定功率,下列说法错误的是()A. 闭合开关前,滑片P应移动到B端B. 闭合开关后,小灯泡不发光,可能是小灯泡灯丝断了C. 滑片P向A端移动时,小灯泡额定功率变大,亮度变亮D. 当电压表示数为3.8V时,读出电流表的示数,可算出小灯泡的额定功率11. 小明帮爷爷在院落装照明灯,为了延长灯的使用寿命,他将两盏标有“220V60W”的白炽灯串联接在家庭电路中,通电后两灯都比正常发光时暗,原因是()A. 每盏灯的额定电压变小了B. 每盏灯的额定功率变小了C. 每盏灯的实际功率变小了D. 家庭电路的电压变小了12. 如图所示，在四个相同水槽中盛有质量和温度都相同的纯水，现将阻值为R1、R2的电阻丝(R1<R2)，分别按下图的四种方式连接放入水槽，并接入相同电源。
人教版九年级物理第十八章《电功率》单元测试题(含答案)
人教版九年级物理第十八章《电功率》单元测试题
一、选择题 1. 物理学习过程中,下列估测不合理的是( ) A. 即将升入高中的你质量约为 60 kg B. 额定功率为 150 W 的电冰箱每天的正常工作的耗电量约为 3.6 度 C. 对人体的安全电压不高于 36 V D. 光在真空中的传播速度约为 3×108 m/s 2. 题图中“＋”、“－”分别表示电表的正负接线柱，可以测量 R 消耗的电功率的电路图是 ()
A. 电压表的正、负接线柱接错了 C. 电压表坏了
B. 电压表的量程选择不合适 D. 电压表与滑动变阻器并联
7. 把标有“12 V 36 W”的灯泡 L1 和“8 V 16 W”的灯泡 L2 串联后接在电源的两端,其中一 只灯泡正常发光,另一只灯泡没有达到额定功率,则下列选项正确的是( )
A. 该电源的电压为 24 V C. 两灯泡的总功率为 48 W
B. 电路中的电流为 2 A D. 灯 L1 的实际电压大于灯 L2 的实际电压
8. 旧白炽灯在工作时,容易在灯丝最细处熔断,这是因为与相同长度的灯丝较粗处相比,灯丝 最细处( )
A. 电热最多
B. 电流最大
C. 电阻最小
D. 电压最小
9. 某小灯泡的电阻是 12 Ω,接到 6 V 的电路中,通电 300 s,电流做功( )
化为
能.
能的过程.电流通过电炉时,电能 能;给手机电池充电时,电能转
17. 小明想测出一个额定电压已知的小灯泡的额定功率,设计了如图所示的电路。此实验中,
通过
使灯泡两端电压为额定电压。若闭合开关后,发现小灯泡不亮,电压表无示数,
电流表有示数,则可能的故障有
人教版九年级物理第十八章《电功率》单元测试卷及答案
九年级物理第十八章《电功率》单元测试卷满分（90分）题号一二三四五六总分得分一、单选题（本大题共8小题，共24.0分）1.常用于测量家用电器在一段时间内消耗多少电能的仪表是()A. 电流表B. 电压表C. 电能表D. 验电器2.小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW⋅ℎ，那么用这个电器是()A. 液晶电视机B. 台式计算机C. 家用空调D. 电冰箱3.如图，电源电压恒为4.5V，Ⓐ的量程为“0～0.6A”，Ⓐ的量程为“0～3V“，灯泡上标有“2.5V1.25W”(不考虑灯丝电阻变化)，滑动变阻器R的规格为“20Ω1A”。
闭合开关，在保证电路安全的情况下，移动滑片P的过程中()A. Ⓐ的示数最大为0.6AB. 灯泡消耗的最小功率为0.12WC. 电路消耗的最大总功率为2.7WD. 滑动变阻器接入电路的最小电阻为4Ω4.如图中的三个电路电源电压均相同且保持不变，灯泡的规格相同，忽略温度对电阻的影响．当开关闭合后，a、b、d三盏灯实际功率的大小关系式正确的是()A. P a=P d=P bB. P a=P d>P bC. P a>P d>P bD. P a<P d=P b5.标有“3V6W”的灯L1与标有“3V3W”的灯L2串联..闭合开关时，有一只灯泡能够正常发光，此时灯L1、L2的实际功率分别是()A. 1.5W 3WB. 3 W 3 WC. 6 W1.5WD. 6 W 3W6.两电阻R1“8V8W”和R2“4V8W”并联接在电源电源为6V的电路中(假设电阻不会烧坏)，则它们的额定电功率之比为：A. 1:1B. 4:1C. 1:4D. 1:67.四只相同的灯泡分成两组，两只灯泡并联，两只灯泡串联，分别接上电压相同的电源，如果这两组灯泡消耗的电能相等，则串联通电时间是并联通电时间的()A. 8倍B. 4倍C. 2倍D. 0.5倍8.在国际单位制中，电功的单位是()A. 伏特B. 安培C. 焦耳D. 欧姆二、填空题（本大题共7小题，共15.0分）9.某品牌手机充电宝，上面标有电压为5V，容量为12000mA⋅ℎ，它充满电后，可以储存的电能是______J，在充电过程中，将电能转化为______能储存。
人教版九年级物理全一册第十八章《电功率》测试卷(含答案)
人教版九年级物理全一册第十八章《电功率》测试卷（含答案）一、选择题(每题3分，共27分。
第1～7题为单项选择题，第8～9题为多项选择题，全选对得3分，选对但不全的得1分，选错或不选得0分)1．[2024广州模拟]电流的热效应在科研、生产、生活中被广泛应用，如图所示是我们常见的家用电器，其中主要利用电流的热效应工作的是()2．[2023长春]下列用电器正常工作1 h，消耗电能最多的是()A．空调B．节能灯C．笔记本电脑D．液晶电视3．[2023宿迁]关于图中小明家的电能表，下列选项正确的是()A．电能表的示数为2 023.6 JB．电能表能正常工作的最大电流是40 AC．电能表是测量电功率的仪表D．脉冲指示灯闪得越快，电路消耗电能越多4．额定电压均为220 V、额定功率均为800 W的电热水壶和洗衣机，正常工作时() A．电热水壶消耗的电能少B．相同时间内，两者消耗的电能一样多C．洗衣机产生的热量多D．相同时间内，两者产生的热量一样多5．[2023北京]如图是两个定值电阻R1、R2的内部结构图，R1、R2所用电阻丝(涂有绝缘漆)粗细均匀、材料相同，分别缠绕在相同的圆柱形绝缘棒上，圈数分别为43圈和33圈，R1的电阻丝比R2的电阻丝细。
将R1、R2并联在电路中工作一段时间，下列说法正确的是() A．通过R1的电流等于通过R2的电流B．R1两端的电压大于R2两端的电压C．R1的电功率大于R2的电功率D．R1消耗的电能小于R2消耗的电能6．[2023青岛改编]某品牌电热水壶，部分参数如图所示，它正常工作245 s，可将体积为2 L、温度为20 ℃的水加热到70 ℃。
[c＝4.2×103 J/(kg·℃)，水ρ水＝1.0×103 kg/m3]下列分析错误的是()A．电热水壶正常工作时的电流约为0.12 AB．电热水壶正常工作时电热丝的阻值约为26.9 ΩC．电热水壶整个过程消耗的电能是4.41×105 hD．电热水壶中的水吸收的热量为4.2×105 J7．[2023黑龙江]标有“6 V 3 W”和“6 V 6 W”的灯L1和L2(假设两灯灯丝电阻不变)，若将它们串联在某电源上，使其中一个灯正常发光时，下列说法正确的是()A．通过灯L1和L2的电流之比为1∶2B．灯L1和L2两端的电压之比为2∶1C．灯L1和L2的发光亮度相同D．能够正常发光的灯应是灯L28．[2024福建模拟，多选]下列各组仪器中，可以用来测量功率的是()A．电能表和停表B．电能表和电压表C．电流表和电压表D．功率表9．[2023绥化，多选]如图甲所示电路中，小灯泡标有“10 V 5 W”字样(忽略温度对灯丝电阻的影响)，a、b为滑动变阻器两端点。
人教版九年级物理第十八章电功率单元测试题(含答案)
九年级物理第十八章电功率单元测试题一、选择题1．下列用电器中不属于电热器的是（ ）A ．电暖器B ．电水壶C ．电炉D ．电风扇2．小明正常使用的手电筒灯泡忽然坏了，他马上买了一只新灯泡换上，通电后发现新灯泡的亮度比原来的灯泡暗 了许多。
以下的猜想正确的是（ ）A ．新灯泡的额定功率比旧灯泡的额定功率大B ．新灯泡的额定电压比旧灯泡的额定电压小C ．新灯泡的实际功率比旧灯泡的额定功率小D ．新灯泡的实际功率比旧灯泡的实际功率大3．某国产新款智能手机，支持最新的超级快充技术。
该手机在通过超级快充模式充电时，消耗的功率为40W ，充电器输出电压为 10V ，则充电电流为（A ．0.25AB ．1A 4. 分别标有“8 V4 W ”和“16 V16 W ”的两个小灯泡，串联后接在电路中，为使其中一个恰能正常发光且保证电路 ）C ．4AD ．5A安全，加在电路两端的电压应是（）A ．8 VB ．24 VC ．18 VD ．16 V5.将“6V 3W ”、“12V 24W ”和“6V 6W ”三个灯泡串联起来，接在可调的电源两端，使其中一个灯泡正常发光， 其它灯泡两端电压不超过额定电压，则下列说法正确的是（） A. 电源电压是 24VB. 电路的总电流是 2A D. 电路的总功率是 33WC. 电路的总功率是 6W 6．如图所示，电源电压恒为 10V ，闭合开关 S ，当滑动变阻器的阻值为 10Ω时，电压表的示数为 8V ，此时电动机 正常工作。
若电动机内部线圈的电阻为 2Ω，则通电 1min 电流通过电动机内部线圈产生的热量是（ ）A ．4.8JB ．120JC ．1920 JD ．3000J7．电能表是测量用电器消耗电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确，于是， 他将标有“220V 3A ”的用电器单独接入电路中，当该用电器正常工作 5min 后，电能表的转盘正好转了 110r 则该电 能表每千瓦时的实际转数应是（A ．2400rB ．2000rC ．1500r 8．小琳同学在“探究影响电灯亮度的因素”时，用甲、乙两个小灯泡连成如图所示的电路．闭合开关 S 后，甲、 ）D ．1200r乙两灯均正常发光，但甲灯亮度比乙灯亮度大．下列说法正确的是（ ）A ．两灯均正常发光时，甲灯的电阻小于乙灯的电阻B ．两灯均正常发光时，甲灯的功率等于乙灯的功率C ．若将两灯位置对换，则乙灯的亮度比甲灯亮度大D ．如果将两灯串联在该电源上，甲灯的亮度仍然会大于乙灯的亮度9．如图所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变。
人教版九年级物理第十八章《电功率》单元测试题及答案(含两套题)
人教版九年级物理第十八章《电功率》单元测试题及答案题号一二三四总分得分（满分：100分时间：60分钟）一、选择题（每小题3分，共36分）1.下列家用电器，利用电流的热效应工作的是（）A.洗衣机B.电视机C.电冰箱D.电饭煲2.电炉通电一段时间后，电炉丝热得发红，而与电炉丝相连的导线几乎不发热，这主要是因为（）A.通过导线的电流大于通过电炉丝的电流B.导线的电阻远大于电炉丝的电阻C.通过导线的电流小于通过电炉丝的电流D.导线的电阻远小于电炉丝的电阻3.电能表可以直接测量（）A.电流通过用电器所做的功B.电路两端的电压C.电路中的电流D.用电器消耗的电功率4.家用空调正常工作时的电功率最接近（）A.1000WB.100WC.10WD.1W5.小红在做“探究串联电路电压的规律”实验时，连好了如图3所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A.灯泡L2发生了断路B.灯泡L2发生了短路C.由于灯泡L2的电阻较大，其实际功率较小D.由于灯泡L2的电阻较小，其实际功率较小6.如图5所示电路，电源电压为12V且保持不变。
闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为60J。
则下列结果正确的是（）A.电路中的最小电流为1.5AB.滑片P在中点时，9s内滑动变阻器R消耗的电能为60JC.R先后两次消耗的电功率之比为8﹕9D.R1先后两次消耗的电功率之比为4﹕37.如图所示，为“探究电流通过导体时产生的热量与什么因素有关”的实验电路，以下说法正确的是（）A.闭合开关S1、S2，通过三根电阻丝的电流相同B.先闭合开关S1，再闭合开关S2，电流表示数保持不变C.先闭合开关S1，再闭合开关S2，通过右容器中电阻丝的电流变小D.闭合开关S1、S2一段时间后，右边U形管内的液面比左边U形管内的液面高8.如图所示，电源电压保持不变，灯L标有“6V 0.6W”字样，不考虑温度对灯丝电阻的影响，闭合开关S，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为4V，当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为（）A.4：3B.3：4C.3：2D.2：39.如图9所示，电源电压恒为5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。
