proe工程图详解
操作绘图表
1，插入或删除行或列。 2，改变行与列的大小。 3，文本自动换行。 4，多个单元格合并成一个。 5，改变表的原点。 6，删除单元格的边界。
重新定位绘图表
1，可使用table > move命令、或用鼠标直接点取移动表。 2，可使用sheel > 切换页面switch sheets命令在不同的页面之间切换。 3，可使用eidt > 剪切cut、复制copy、粘贴paste命令操作表格。
绘图视图
剖视图种类： • 完整的：全剖视图 • 一半：半剖视图 • 局部：局部剖视图 • 全部局部：全剖和局部视图
• • • • • •
全部剖视图：剖视图 区域剖截：剖面图 对齐剖截：旋转剖面图 全部对齐：旋转剖视图 展开剖面：展开剖面图 全部展开：展开剖视图
绘图视图
视图的处理：
绘图视图
视图显示：不要通过改变 来调整视图显示， 下次重新调入图纸时仍然缺省显示。应该通过改变 视图显示菜单来调整显示，下次调入图纸时维持该 设置状态。
绘图视图
成员的显示：在装配图中可以控制每个零件或子装配的显示模式， 如：消隐、隐藏、透明、不透明、用户颜色等
标注尺寸
显示和拭除：
显示在三维中已经完成的尺寸、轴线、各种 标注等 可以按照特征、视图、零件等规则显示 对于复杂零件一次显示所有尺寸会很乱，这 是可以按照特征的方式，一次仅显示几个特 征的尺寸，调整好后再显示其他特征的尺寸 。 对于显示出来的尺寸可进一步选择保留或是 删除。并且可以预览。 可以专门显示已经拭除的或是从未显示过的
注释
1，注释类型：
方向指引：是否带指引线还是附着在实体上，指引线的类型。 输入方式：手工输入还是从文本文件中读入 书写方式：水平、垂直、倾斜 指引方向：自由、垂直、相切 对齐方式：左、中、右 文字字体：选择文本类型
2，注释的修改：点中文本，按住右键选择属性。
注释-技术要求
标注尺寸
尺寸公差：
点击尺寸，右键弹出菜单修改属
性，打开属性对话框
公差模式有象征、加减公差、限
制公差、+-对称公差等几种模式
可在对话框中分别调整上下公差
的数值，也可以通过点击下拉菜 单编辑-数值，直接修改尺寸公 差的数值
尺寸公差的模式可以转换。
标注尺寸
尺寸的属性：
可以调整小数位数 角度的尺寸的显示模式 双重单位尺寸 证实线的显示和拭除 转换参考尺寸 翻转箭头
标注尺寸
手工标注尺寸：
手工标注的尺寸只能受模型驱动，不能反向驱动模型。而显示出来的尺寸可
以双向驱动。
手工标注的尺寸可以对尺寸的数值进行调整，使之显示的数值与实际数值不
同（不推荐使用）。而显示出来的尺寸不能。
手工标注尺寸的方式与在草绘中的操作技巧一致。 手工标注尺寸用来弥补显示尺寸的不足。
ห้องสมุดไป่ตู้
修改选中目标的属性，如先用鼠标选中尺寸，然后EE，将打开尺寸属 性对话框，添加公差等。
练习题1
练习题2
练习题3
表面粗糙度符号
1，首次使用选择插入--表面光洁度-检索--选择加工或非加工--有数值或 没数值的—选择放置类型—选择边或 尺寸—输入数值。 2，再次使用相同类型的符号就不必 检索，直接选择名称即可。 3，标注在尺寸上时，先选择尺寸数 值，然后选择证实线，选择方向。 4，对于常用的类型建议定义热键如 ：s1为带数值的加工符号法向放置。 s2为不带数值的非加工符号自由放置 等。
型位公差符号
标注几何公差： 1，在公差值栏目中选择—输入数值— 也可以附加材料条件。 2，在符号栏目中添加相应的选项。
型位公差符号
建议使用热键以提高效率
型位公差符号
使用注释直接创建型位公差 1，选择插入—注释—方向指引—垂直方向—制作注释 —箭头—选择边或尺寸—中键定位放置位置—输入文本 。 2，文本的输入：以@[为开头，@]为结尾为一个方括号 ，内含文字或符号，如：
3，使用符号调色板输入特殊符号 4，使用热键可以提高效率
焊接符号
创建基准符号 1，选择—插入—符号实例—检 索系统符号—选择ISO符号—选 择相应的焊接符号 2，放置类型一般选择带方向指 引，选择边标注。
焊接符号
选择相应的组别，改 变可变文本。
焊接符号
1，选择相应的边，点中键放置符 号。 2，符号完成后也可以通过点击符 号，按右键修改属性，可以对符 号的属性进行修改。
添加视图：增加新视图 移动视图：移动现有视图的位置 修改视图：修改已经生成的视图 拭除视图：让已生成的视图不显示 恢复视图：让已拭除的视图重新显示 删除视图：永久删除视图 相关视图：将草绘的图线与视图关联，并能一起移动 显示模式：修改视图的各种现实状态 绘图模型：管理多模型绘图，在同一图纸上添加或删除模型 表示：对视图进行临时的简化
1，使用内嵌的几何公差
先创建几何参考基准，然后拭除 标注几何公差
2，创建几何参考基准
型位公差符号
标注几何公差： 1，选择—插入—几何公差—选 择几何公差的类型—参照中选择 别参照的边—放置类型一般选择 法向导引。如果需要并排公差可 选择其他几何工具。 2，基准参照栏目中选择—主要 的基准—下拉找到要参考的基准 —对于复合基准和其他基准选择 相同的步骤—对于每个基准可以 附加各种标志。
绘图打印
1，选择文件—打印—在对话框中选择配置 2，选择图纸大小—打开模型栏目在出图范围上选择全部出图—必要时微调以 下绘图比例。 3，确定—进入windows打印对话框
装配表格-BOM
1，在装配绘图时，选择装配的模板创建绘图。 2，当装配调入时，PROE会自动根据该装配包括的零件和子装配的信息填写 入装配明细表。 3，可以在装配图上自动显示指引球标。 4，装配的结构发生变更时，表格的内容和球标会随装配一同变更。 5，用户可以自己创建重复区域，以产生符合自己特别要求的表格
标注尺寸
修改尺寸文本：
给尺寸加前后缀 对于手工标注的尺寸，
将尺寸文本的@D改为 @S然后添加所需要的文 字或数字，就可以覆盖 原有尺寸的数值。 殊字符。
使用符号调色板添加特
使用热键提高效率
与绘图相关的热键（推荐）
SE MV VD MM EE
打开现实和拭除对话框 移动视图 修改视图的显示模式 移动图线、尺寸等
练习题
1，选择无方向指引，输入的、水平的、 标准左对齐的注释。 2，建议将常用的技术要求文字保存到一个技术要求.txt文本文件 中。书写技术要求时选择从文件读入，修改即可。 3，建议定义一个热键，自动读入技术要求文本文件，并进入修 改状态。以提高效率。
注释-倒角标注
1，选择方向指引，输入的、水平的、 相切方向左对齐的注释。 2，选择倒角的斜线部分，中键选择放置位置，输入文本。 3，建议定义一个热键，以提高效率。
表格
表的方向和位置 可以指定表格的扩展方向，向下或向上，向左或向右。 行和列的大小 可以指定输入值或选取容纳的字符数来控制行和列的大小。 设置文字的对齐方式 可已列为单位，修改文字在表格方格内的位置。
表格
添加文本：
1，通过enter text向单元内输入文本，如同创建注释一样。 2，如果要改变已有文本，可重新向单元格内输入文本，系统会覆盖原有文本。 3，文本输入后，如果要改变文本的队齐方式，可修改文本的样式。
型位公差符号
创建基准符号 1，选择—插入—符 号实例—检索JZR 符号—类型可选择 垂直于图元—选择 放置的边或尺寸— 改变可变文本—完 成 2，再次使用时不必 检索，直接点取下 拉菜单找到JZR即 可 3，建议定义热键以 提高效率。
型位公差符号
型位公差的符号可以分两种方式制作： 1，使用内嵌的几何公差创建 2，使用注释直接标注
绘图视图
修改视图:
视图类型：重新改变已有的视图类型 修改比例：重新改变已有的视图比例 重定向：重新改变已有的视图放置方向 剖截面：重新改变已有的视图剖面 边界：重新改变局部视图或局部剖视图的边界 z-修剪：设定修剪平面以排除不必要的零件显示 新增箭头：添加剖视箭头 删除箭头：删除剖视箭头 修改分解：修改装配爆炸图 快照：将视图分解为图线 原点：重新改变已有的视图的原点 透视：重新改变已有的视图的透视设置
绘图视图
视图种类：
任意视图：与其他视图之间无投影关系，通常是第一个视图。 投影视图：与其他视图之间有投影关系，视图之间始终维持投影关系。 放大视图：在现有视图上进行局部放大。 向视图：沿指定方向与其他视图进行投影，视图之间始终维持投影关系。 全视图：完整的视图 半视图：一半的视图 断裂视图：断裂视图，可进行多出断裂 部分视图：局部视图 截面：有剖面的 无截面：无剖面的 比例：指定放大或缩小 无比例：与图纸的总比例一致。
创建绘图
新建绘图时输入必要的参数，选择相应的零件和图框
输入的与零件一致的名称，不使用缺省模板，选择对应的零件，选择格式为空，浏览。
绘图的基本过程
1，创建视图，调整剖面和视图的显示。 2，显示或创建尺寸标注，添加尺寸公差。 3，添加符号，添加表面粗糙度、形位公差、焊接符号等。 4，添加文字说明和技术要求，表格。 5，保存打印。
proe第11章工程图
基本要求 §11.1 工程图基础
工程图
§11.2 工程图视图操作 §11.3 细化工程图 §11.4 综合实例 §11.5 小结
§11.6 习题
基本要求
掌握各种工程图的制作方法 掌握工程图设置文件的制作方法
掌握工程尺寸标注方法
掌握工程图各种技术要求的注法
§11.1 工程图基础
图纸在工程设计中占有很重要的地位，每个国家、 每个单位的图纸格式有所不同，用户依据自己公司的 要求制作图纸格式，作为标准格式在工程图中使用。 本节讲述图纸格式文件和图纸文件及模板的创建。
正确选项设置
设置工程图配置文件
下面以修改工程图配置文件中的参数选项 “drawing_text_height”（该选项用“drawing _units” 的设置值，设置绘图中所有文本的缺省文本高度）为 例，说明修改工程图配置文件的操作过程。
工程图模板
工程图中有许多项目要素，如尺寸文本高度、文本字型， 箭头长度、箭头宽度、字体属性、拔模标准及公差标准等，都 是由工程图的设置文件来控制的，在该设置文件中，每个要素 对应一个参数选项，系统为这些参数赋予了默认值，但是一般 情况下这些设置不符合国家标准，需要用户根据国家标准和公 司的需要进行定制。 如果用户每次绘制工程图都需要重新设置这些选项，重复 劳动太多，Pro/E系统提供了一种文件格式，可以将这些配置 保存在固定文件中，使用选项中的“drawing_setup_file”的参 数值设置访问该配置文件的路径，一般情况下，该配置文件保 存在“pro.dtl”中。 设置工程图配置文件
新建图纸格式
（3）在【新格式】对话框单击【确定】按钮，进入绘制图纸格 式环境，和工程图环境基本相同。
3. 设置工程图格式文件
ProE基础知识-11工程图
★尺寸的移动（同一视图不同位置、不同视图的移动） 尺寸的移动（同一视图不同位置、不同视图的移动） ★箭头的转向 ★尺寸整理
Pro/ENGINEER 工程图
▲ 其他标注
★引出标注 ★文本设置
主 讲 田 普 建
★公差标注
主 讲 田 普 建
Pro/ENGINEER 工程图
◆工程图设计内容
▲ 调入图框
主 讲 田 普 建
▲ 生成视图 ▲ 工程标注
Pro/ENGINEER 工程图
◆ 生成视图
▲ ▲ ▲ ▲ ▲ ▲
主 讲 田 普 建
基本视图 完全剖面视图 局部剖面视图 部分立体图 辅助视图 剖面线的操作
Pro/ENGINEER 工程图
◆ 工程标注
▲ ▲ ▲ ▲
主 讲 田 普 建
尺寸标注 几何公差 注释与球注 表格
Pro/ENGINEER 工程图
尺寸
参考尺寸
几何公差
注释
主 讲 田 普 建
球标
轴线
焊接符号
表面精度符号
基准平面程图
▲ 尺寸标注
★显示尺寸（特征和视图。完成后两次中键＋关闭） 显示尺寸（特征和视图。完成后两次中键＋关闭） ★尺寸编辑

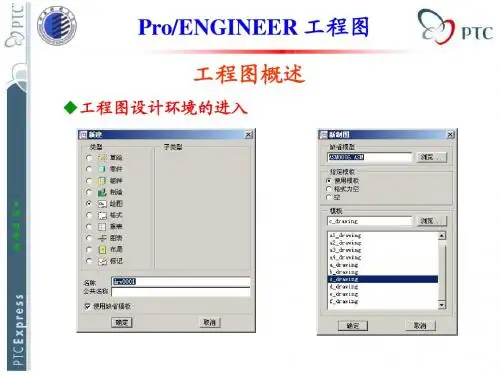

Pro/ENGINEER 工程图 工程图概述
◆工程图设计环境的进入
主 讲 田 普 建
Pro/ENGINEER 工程图
◆工程图图框设计
设计特定格式的工程图图框，可以在Pro/e工程图环境 设计特定格式的工程图图框，可以在Pro/e工程图环境 Pro/e 下设计，也可以在其他绘图软件里调用。 下设计，也可以在其他绘图软件里调用。
proe工程图详细教程
注。
05 proe工程图的输出与打印
CHAPTER
工程图的导
01
打开需要导出的3D模型，选择“文件”菜单中的“ 保存副本”选项。
02
在弹出的对话框中，选择“工程图”类型，并设置 导出的文件路径和文件名。
。
02
在打印过程中，需要注意检查打印机的墨盒和纸张是
否充足，以确保打印质量。
03
打印完成后，需要及时取出图纸并进行必要的后处理
，如剪裁、折叠等。
谢谢
THANKS
通过设置视图深度和宽度，可以进一 步调整工程图的显示效果。在属性管 理器中，找到“深度”和“宽度”选 项，根据需要进行设置。
更新视图
更新视图位置
当零件或组件发生更改时，需要 更新工程图中的视图位置以反映 最新的设计。选择需要更新的视 图，在属性管理器中选择“更新 位置”选项，系统会自动调整视 图位置以匹配最新的设计。
04 proe工程图的修改与更新
CHAPTER
修改视图属性
01
修改视图方向
02
调整视图比例
03
设置视图深度和宽度
在ProE中，可以通过修改视图的方向 来调整工程图的视角。选择需要修改 的视图，在属性管理器中选择“方向 ”选项，然后选择所需的视角即可。
为了更好地展示零件或组件的细节， 可以调整工程图的视图比例。在属性 管理器中，找到“比例”选项，选择 所需的缩放比例即可。
旋转视图
通过旋转视图来改变其 方向，以便更好地展示
零件结构。
缩放视图
通过缩放视图来调整其 大小，以便更好地查看

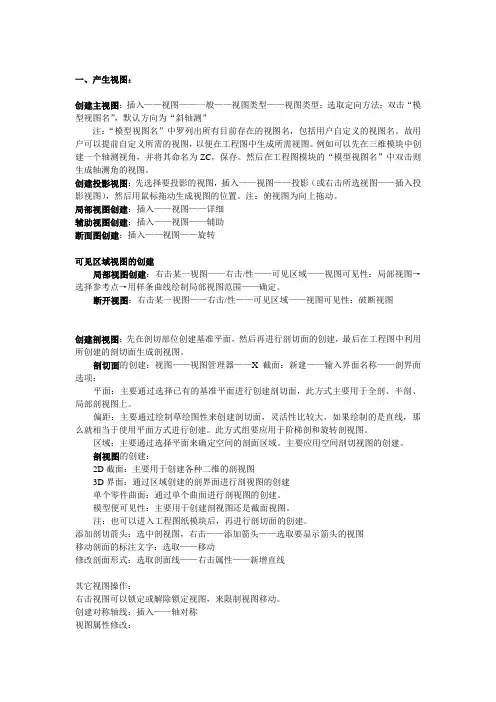

PROE工程图
一、产生视图：创建主视图：插入——视图——一般——视图类型——视图类型：选取定向方法；双击“模型视图名”，默认方向为“斜轴测”注：“模型视图名”中罗列出所有目前存在的视图名，包括用户自定义的视图名。
故用户可以提前自定义所需的视图，以便在工程图中生成所需视图。
例如可以先在三维模块中创建一个轴测视角，并将其命名为ZC，保存。
然后在工程图模块的“模型视图名”中双击则生成轴测角的视图。
创建投影视图：先选择要投影的视图，插入——视图——投影（或右击所选视图——插入投影视图），然后用鼠标拖动生成视图的位置。
注：俯视图为向上拖动。
局部视图创建：插入——视图——详细辅助视图创建：插入——视图——辅助断面图创建：插入——视图——旋转可见区域视图的创建局部视图创建：右击某一视图——右击/性——可见区域——视图可见性：局部视图→选择参考点→用样条曲线绘制局部视图范围——确定。
断开视图：右击某一视图——右击/性——可见区域——视图可见性：破断视图创建剖视图：先在剖切部位创建基准平面，然后再进行剖切面的创建，最后在工程图中利用所创建的剖切面生成剖视图。
剖切面的创建：视图——视图管理器——X截面：新建——输入界面名称——剖界面选项：平面：主要通过选择已有的基准平面进行创建剖切面，此方式主要用于全剖、半剖、局部剖视图上。
偏距：主要通过绘制草绘图性来创建剖切面，灵活性比较大，如果绘制的是直线，那么就相当于使用平面方式进行创建。
此方式组要应用于阶梯剖和旋转剖视图。
区域：主要通过选择平面来确定空间的剖面区域。
主要应用空间剖切视图的创建。
剖视图的创建：2D截面：主要用于创建各种二维的剖视图3D界面：通过区域创建的剖界面进行剖视图的创建单个零件曲面：通过单个曲面进行剖视图的创建。
模型便可见性：主要用于创建剖视图还是截面视图。
注：也可以进入工程图纸模块后，再进行剖切面的创建。
添加剖切箭头：选中剖视图，右击——添加箭头——选取要显示箭头的视图移动剖面的标注文字：选取——移动修改剖面形式：选取剖面线——右击属性——新增直线其它视图操作：右击视图可以锁定或解除锁定视图，来限制视图移动。

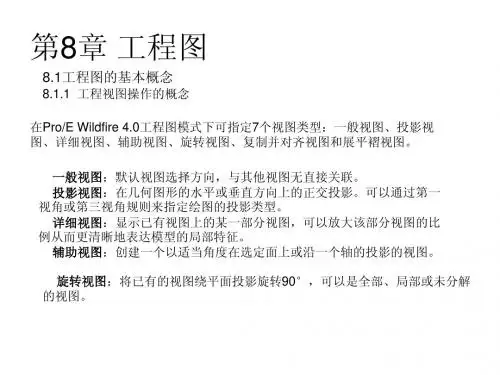

第8章ProE工程图
8.2.5 剖视图和旋转视图
8.2.6 修饰螺纹工程图
第8章 工程图
8.1工程图设置 工程图规范的设置主要依靠工程图设置文件和配置文件来完 成。在工程图模块下，有两个非常重要的设置文件，一个是 配置文件，统称为“config.pro”，这个文件包含了使用环境、 默认的使用单位、公差的显示方式、图文交换选项等整体 Pro/E工作环境的设置。当然，也包括了“Drawing（工程 图）”的设置选项。 另一个是工程图设置文件，这个文件是以扩展名为“*.dtl”的 形式来保存，例如“set1.dtl”、“set1.dtl”等。用户可以根据 需要来设置不同的工程图配置文件。在工程图配置文件中， 包含了更多的工程图设置项目，诸如箭头样式、剖面样式、 尺寸标注、BOM表样式等，部分项目后面会有说明。而且 在Pro/E安装目录中的TEXT文件夹中（例如：D:\Program Files\proeWildfire 4.0\text\）也有已经设置好的工程图配置 文件。
数值、5mm*
8.Draw-arrow-style
filled、closed*、open
说明：设置所有工程图中箭头的样式
图例：
closed*
open
filled
8.1.2 Pro/E Wildfire 4.0中工程视图的建立 在“新建”对话框中的“类型”选项中选择“零件”单选按钮，在 “子类型”中选择“绘图”单选按钮，在“名称”文本框里输入 “drw0001”。 （1）勾选“使用缺省模板”复选框，单击“确定”按钮，进入“新 制图”对话框 （2）若取消勾选“使用缺省模板”复选框，单击“确定”按钮，进入“新制图”对话框 在“新制图”对话框中有两个选项区：“缺省模型”和“指定模板”。 ①“缺省模型”：显示的是当前工作区内的三维模型的名称，若当前工作 区内没有模型，可以单击“浏览”按钮搜索其他模型。 ②“指定模板”：用来创建绘图方式，分为“使用模板”、“格式为空” 和“空”3种模式。分别叙述如下。 “使用模板”时，在“模板”列表框内列出了各种内置的制图样板供用户 选用。 “格式为空”时，可以单击“浏览”按钮搜索其他格式文件 “空”时，可以指定页面的方向与大小。方向分为纵向、横向、可变3种，大 小有A0～A4（公制）与A～F（英制）的默认页面

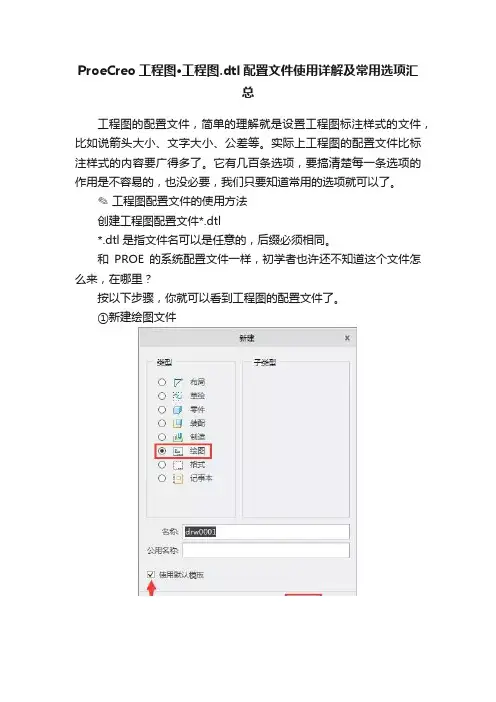

ProeCreo工程图·工程图.dtl配置文件使用详解及常用选项汇总
ProeCreo工程图·工程图.dtl配置文件使用详解及常用选项汇总工程图的配置文件，简单的理解就是设置工程图标注样式的文件，比如说箭头大小、文字大小、公差等。
实际上工程图的配置文件比标注样式的内容要广得多了。
它有几百条选项，要搞清楚每一条选项的作用是不容易的，也没必要，我们只要知道常用的选项就可以了。
✎工程图配置文件的使用方法创建工程图配置文件*.dtl*.dtl是指文件名可以是任意的，后缀必须相同。
和PROE的系统配置文件一样，初学者也许还不知道这个文件怎么来，在哪里？按以下步骤，你就可以看到工程图的配置文件了。
①新建绘图文件这样我们就可以进入到工程图模块了（也就是绘图模块）。
②进入配置文件选项窗口。
点击文件——准备——绘图属性——详细信息更改项——更改如下图所示这时就可以看到选项窗口了，与config.pro窗口类似这样我们就可以在【起始位置】找到刚刚创建的配置文件*.dtl，后缀名是系统自动加的。
这个就是我们要讲工程图配置文件了！工程图里的所有配置都由它来控制！需要说明的是，刚才的过程只是为了说明这个工程图配置文件的创建过程，实际上这个配置文件没有经过设置，没有设置单位文字等选项，所以还不能直接调用。
我们重新进入工程图模块，进入绘图属性选项窗口。
点击打开，在我们的安装目录下面找到text目录下的配置文件，系统为我们准备了一些，后缀名为dtl可以调用。
这里我们选用了cns_cn.dtl，如下图所示。
补充说明上图中所见到的几个.dtl后缀的配置文件。
cns_cn.dtl——中国大陆标准的配置文件cns_tw.dtl——中国台湾标准的配置文件din,dtl——德国标准的配置文件jis.dtl——日本标准的配置文件iso.dtl——国际标准的配置文件选择cns_cn.dtl，因为此标准比较符合国家标准，我们只要稍作修改就可以用了。
如果你不作任何修改，也可以直接保存，或者把text下面的cns_cn.dtl文件复制一份也可以。
ProE工程图基本操作
ProE工程图基本操作第六章Pro/E工程图第六章Pro/E工程图Pro/E提供了强大的工程图功能，可以将三维模型自动生成所需的各种视图。
而且工程图与模型之间是全相关的，无论何时修改了模型，其工程图自动更新，反之亦然。
Pro/E还提供多种图形输入输出格式，如DWG、D某F、IGS、STP等，可以和其它二维软件交换数据。
§6-1工程图的基本操作1.使用缺省模板自动生成工程图文件→新建(N)→打开图6-1所示对话框，文档类型选择“绘图”，输入文档名称，“使用缺省模版”前→确定→打开图6-2所示的“新制图”对话框，选择欲生成工程图的模型文件，选择图纸大小，→确定→进入工程图环境，且自动生成模型的三个视图。
图6-1创建工程图文档图6-2选择工程图模版图6-3使用空模版注意：使用缺省模板自动生成的工程图往往不符合我国制图标准，一般不宜采用。
二、不使用模板生成工程图1、文件→新建(N)→打开图6-1所示对话框，文档类型选择“绘图”，输入文档名称，去掉“使用缺省模版”前→确定→打开图6-3所示的“新制图”对话框，选择欲生成工程图的模型文件，在“指定模版”栏选择“空”模版，→选择图纸大小及方向，→确定→进入工程图环境，显示一张带边界的空图纸。
2、在屏幕右侧的绘图工具栏中选取创建一般视图“称、视图方向→确定。
3、生成其它正投影视图：主菜单插入→绘图视图(V)→投影(P)…→在图形窗口给定视图位置→自动在该处生成相应的投影视图。
（如果图形窗口中已有两个以上视图，生成投影视图时须指定父视图）”工具，或主菜单插入→绘图视图(V)→一般(E)…→在图形窗口给定视图位置→打开图6-4所示的绘图视图对话框，在此给定视图名36第六章Pro/E工程图图6-4生成工程图对话框图6-5显示/拭除尺寸对话框4、调整视图位置：为防止意外移动视图，缺省情况下视图被锁定在适当位置。
要调整视图位置必须先解锁视图：选取视图→右键→在弹出菜单中去掉“锁定视图移动”前的，这时工程图中的所有视图将被解锁，可以通过拖动鼠标进行移动。
proe__第8章__工程图基本操作
8.2.3 例题
8.3 编辑视图
生成工程图后，我们常须进一步修饰图面，以提升图面的 正确性、标准性及可读性。常用到的视图编辑功能如下所述。
1、移动视图 称动视图的操作步骤如下所述。 步骤1、确定工具栏“禁止视图移动”的图标没有选取或 在窗口中单击右键，弹出的右键菜单中“锁定视图移动”没有 选中； 步骤2、点选欲移动的视图，此时会有红色虚线框住所选 的视图； 步骤3、移动视图至新位置。 2、删除视图及恢复视图 删除视图有永久删除和暂时删除两种。
单击工具栏“显示及删除”的图标，或选择下拉菜单“视图 ”下的“显示及拭除”选项，系统弹出如图8-18所示“显示/拭除 ”对话框，确定对话框最上方的字段为“显示”，在“类型”框 中单击，再在“显示方式”中选择下列选项中的一项。
8.4 标注尺寸及注释
– 2．创建尺寸
单击工具栏创建尺寸的图标，或选择下拉菜单“插入” ，选取“尺寸参照”选项下的“新参照”，用以产生尺寸。
3、自动排列尺寸：如果尺寸摆设的位置不佳时，可选 择下拉菜单“编辑”，选取“整理”下的“尺寸”选项，在 系统弹出的“整理尺寸”对话框中，可以指定第1个尺寸的 间距，以及其他尺寸的增量。
4、改变尺寸数值：选择下拉菜单“编辑”下的“数值 ”选项，即可修改尺寸的数值。
8.4 标注尺寸及注释
5、将某一视图的尺寸移到另一视图上：点选一个尺寸 （或下Ctrl键选取多个尺寸）后，选择下拉菜单“编辑”下 的“将项目移动至视图”（可单击右键选取），再选取移到 的视图，即可将尺寸移到第二个视图。
第8章 工程图基本操作
完成三维零件或组件的建造后，便可利用三维零件或组 件来生成二维工程图，工程图与零件或组件之间相互关联， 若更改零件或组件，则工程图随之更改；若更改工程图，则 三维零件或组件亦更改。本章针对工程图中各种视图的创建 、修改、尺寸的标注及文件的输出逐一进行讲解。
proe工程图
范例1
打开..\proe练习\drawing\view.prt 1、【文件】--【新建】--【绘图】, 输入名为: view,取消使用缺省模板 指定模板为空，选取A4的图框
范例1——一般视图的创建
2、【插入】>【绘图视图】>【一般】, 在屏幕上单击左键放置视图，在出现的 视图绘图对话框中单击“模型视图名”1，确定。
视图方向A
工程图的建立-添加/修改视图
修改视图和添加视图的对话框是相同的 通过双击视图或者选中视图后-右键菜单-属性修改视图
视图添加实例
打开drawing\ plunger_body.prt
视图添加实例
【文件】--【新建】--【绘图】, 输入名为: plunger_body,取消使用缺省模板
Байду номын сангаас 视图添加实例
投 影 视 图
选取轴
工程图的建立-剖面
打开drawing\drawing_3，并创建工程图
一般视图，视图 方向-Top
剖面 全部（展开） 此视图必须为一般
一般视图，视图 方向-Front
装配的工程图
打开asm\asm1，并创建工程图
装配的工程图可以选择爆炸状态 如果需要以模型的颜色显示 ，则视图显示-颜色 –自模型
工程图的建立-剖面
【插入】>【绘图视图】>【一般】 在图形区中间位置点击一下(放置视图) 出现绘图视图对话框 视图方向选择TOP 确定
选中视图,右键菜单-插入投影视图 拖 动鼠标到下方,点击创建投影视图
工程图的建立-剖面
选择前面创建的投 影视图，右键-属性
选择剖面定义剖面 点选2D 截面 添加选择A-完全 应用
《ProE》课件——11工程图创建
图12-7 旋转视图
图12-8 三维模型
图12-9 全视图
2）半视图 对于对称中心完全对称的模型，只需要使用半视图表达模型的一 半即可，这样可以简化视图的结构。图12-10所示为使用半视图 表达图12-8中模型的结果。 3）局部视图 如果一个模型的局部结构需要表达，可以为该结构专门创建局部 视图。图12-11所示为模型上部凸台结构的局部视图。 4）破断视图 对于结构单一且尺寸较长的零件，可以根据设计需要使用水平线 或竖直线将零件剖断，舍弃部分雷同的结构以简化视图，这种视 图就是破断视图。图12-12所示为长轴零件，从中部剖断创建破 断视图。
后 按Enter键。 5）在上工具箱中单击 按钮在模型上显示基准平 面，然后选取基准平面DTM2。 6）在【剖切区域】下拉列表中选择【局部】选项创建 局部剖视图，如图12-50所示。
图12-50 【绘图视图】对话框
7）系统提示选取一点作为剖切中心，在主视图上如图 12-51所示的位置选取一点。 8）围绕该点草绘封闭曲线作为局部剖视图范围，如图 12-52所示。
的 【新制图】对话框如图12-19所示，单击 按钮后进 入如图12-20所示的绘图环境。
图12-18 打开的模型 图12-19 【新制图】对话框
图12-20 新建的图纸
（2）、设置第一角画法。 （3）、创建一般视图。 1）设置视图类型。 视图类型中只有【一般】可以选择，这里创建一般视图。 在【视图方向】分组框中选择零件定位方法为【几何参照 】。在【参照1】下拉列表中选择【前面】选项，然后选 取如图12-21所示的平面作为参照。在【参照2】下拉列表 中选择【右】选项，然后选取如图12-22所示的平面作为 参照。最后创建的一般视图如图12-23所示。
2）设置视图显示。 3）设置剖面。 如图12-30所示的模型顶面为草绘平面，接受默认参照
