型钢混凝土组合梁柱节点施工要点分析发布时间：2021-12-20T08:56:54.658Z 来源：《城镇建设》2021年第4卷20期作者：张经伟[导读] 型钢混凝土组合梁柱施工作为建筑的骨干承重部分，对于建筑工程质量具有直接的影响。
张经伟身份证号：23232619900428****摘要：型钢混凝土组合梁柱施工作为建筑的骨干承重部分，对于建筑工程质量具有直接的影响。
在现代建筑工程中，为了保证施工的安全性和稳定性，宜选择性能较好的型钢混凝土结构作为建筑主体架构。
型钢自身强度和延性较大，混凝土又具有较好的耐固性，将型钢与混凝土二者相结合，在承载力、刚度和抗震等方面具有显著的效果。
文中分析了型钢混凝土结构性能特点，并进一步对型钢混凝土结构梁柱节点施工要点进行了具体的阐述。
关键词：型钢混凝土结构；梁柱节点；钢筋接驳器；钢牛腿；连接板近年来建筑行业发展速度较快，建筑物开始向高层和超高层的方向迈进，这也对建筑施工技术提出了更高的要求。
型钢混凝土组合梁柱施工作为建筑施工技术的关键之一，需要对其加大重视度。
在当前建筑主体架构中，通过选择型钢混凝土组合结构进行梁柱施工，不仅具有较好的变形刚力，而且能够巧妙应用施工带来的非建筑物自身的外来荷载，具有较好的应用效果，对于提高建筑物整体质量和安全具有极为重要的意义。
1型钢混凝土结构的性能特点型钢混凝土结构以钢和混凝土作为主要组成内容，通过将型钢和钢筋结构配置在混凝土内部，将钢筋与混凝土进行组合，其所形成的结构具有较大的承载力和较强的抗变形能力，能够承受构件自重，施工荷载较高。
相较于钢结构，在耐火性、耐腐蚀性和抗震性等方面更具优异性，而且钢材使用量较少，能够增大截面积的刚度，改善结构整体的易曲性。
在实际施工过程中，可以将型钢混凝土结构钢骨架作为施工的承重体系，具有较好的社会效益和经济效益，而且型钢混凝土结构具有较强的整体性，改善了钢筋混凝土受剪应力破坏的脆弱性，能够明显增强结构的抗震性能。
型钢混凝土结构整体构造分析
型钢混凝土结构整体构造分析摘要：型钢混凝土结构由于众多优点，在我国得到了广泛的应用，虽说各方面的设计技术理论与技巧实践在不断的完善改进和深化应用，但还需对其进行研究总结，以指导具体实践，文章主要根据相关规范和经验，结合实际工程，从结构设计视角分析出了型钢混凝土结构的构造措施。
关键词：型钢混凝土；设计；构造型钢混凝土结构由于其承载力高、抗震性好、耐久性强等众多优点，而在高层建筑及超高层建筑中得到了广泛的应用，若将其与钢结构以及钢筋混凝土结构，有效的结合应用，将建成性能更好、经济效益更高的建筑，文章则其于此目的分析以下工程实例的型钢混凝土结构构造方法。
1工程概况该工程基地面积约15918m2，总建筑面积139475m2。
地下三层、地上裙楼两层托两个高层塔楼，裙楼主体结构形式为钢筋混凝土框架结构。
两个塔楼分别为A座47层，主体结构形式为钢筋混凝土框架—核心筒结构，加部分落地剪力墙，A座塔楼室外地面至主要屋面的高度为163.2m。
B座34层，主体结构形式为钢筋混凝土框架—核心筒结构。
本工程A、B座高层主体结构属于平面规则、竖向不规则结构，A座属于超高建筑，A座塔楼属于B级高度高层，B座塔楼属于A级高度高层。
整个建筑物高宽比均满足规范要求。
基本风压按100年重现期取值为O.75kN/m2，风荷载体形系数短向为1.35，长向为1.2，抗震设防烈度为7度，基本地震加速度为O.19，地震分组为第一组，特征周期为0.35s，结构阻尼比为O.04，水平地震影响系数最大值为0.08，建筑场地类别为II类，无液化地基。
根据建筑平面设计及考虑结构抗侧能力采用框架—核心筒结构，建筑主体高度163.2m，按照《高层建筑混凝土结构技术规程》规定，己超过普通钢筋混凝土结构的最大适用高度，经过初步计算，最大柱底内力达68 000kN，若采用普通钢筋混凝土结构，混凝土强度等级按C60考虑，底层柱截面为2000mm×2000 mm，占用了较大的建筑使用空间，直接影响了建筑功能；同时，柱的剪跨比过小，必然使其延性变差。
型钢混凝土组合结构节点构造及施工
型钢混凝土组合结构节点构造及施工摘要：型钢混凝土组合结构是一种新型的结构形式，与传统的钢筋混凝土结构和钢结构相比，型钢混凝土组合结构充分发挥了钢材与混凝土这两种材料各自的优点，在用钢量相同的条件下，提高了构件的强度，改善了构件的延性，增强了结构的抗震性能。
现通过对空港物流加工区健身中心工程中型钢混凝土结构梁、柱节点的构造分析，为相关工程的设计及施工提供参考。
关键字：型钢混凝土；节点构造；施工技术abstract: a steel reinforced concrete structure is a new type of structure, and the traditional reinforced concrete structure and steel structure, compared to a steel reinforced concrete structure to make use of the steel and concrete this two kinds of material of their respective advantages, steel quantity in the same conditions, improve the strength of the component, improved the ductility of the components, and enhance the structure of the seismic performance. now through the airport logistics processing zone fitness center in engineering steel reinforced concrete structure beams and columns of the node structure analysis for the design and the related engineering construction to provide the reference.keyword: steel reinforced concrete; joint structure; construction technology中图分类号： tu74 文献标识码： a 文章编号：前言:型钢混凝土组合结构(简称src结构)是指在混凝土中主要配置型钢(轧制或焊接成型),并且配有一定的受力钢筋和构造钢筋的结构,是型钢与混凝土组合结构的一种主要形式。
型钢混凝土结构节点的有限元分析研究
型钢混凝土结构节点的有限元分析研究【摘要】利用有限元软件对型钢混凝土节点进行了数值模拟，用有限元分析的方法计算了该节点在特定恒活载组合作用下型钢、纵筋、箍筋以及混凝土的受力特性，为型钢混凝土节点的设计提供参考和依据。
关键词：型钢混凝土结构节点；受力特性；有限元1前言近年来随着社会经济的不断发展，人民审美水平的不断提高，越来越多的复杂建筑结构的出现，而结构受力的情况也随之越来越复杂。
众所周之，节点是结构受力的关键部位，但往往现行设计规范又没有复杂节点受力的验算方法，因此采用有限元软件对复杂节点进行分析十分必要。
为了保证结构不会在各种特定荷载情况下在节点率先出现破坏，复杂节点处的受力特性分析也就显得越来越重要，也是对传统计算方法的一个很好的补充。
结构有限元分析能够比较准确的模拟复杂节点的真实情况，它在计算模型中直接引入混凝土、钢以及钢筋等材料的本构关系，考虑或模拟混凝土和钢材界面的力学行为，同时能够提供大量的结构反应信息，如应力、应变、反力、位移、能量等，因此对结构设计具有重要意义。
同时，复杂型钢混凝土节点是近年来随着大跨度大悬挑结构体系发展而逐步发展起来的结构节点形式，具有受力明确、直接、承载力大，具有良好的适应性，因其优越的性能。
本文以工程背景为研究基础，介绍了大型通用有限元软件ABAQUS［1］在型钢混凝土结构节点分析中的应用，用数值分析的方法对型钢、混凝土和钢筋三者共同作用下受力特点和型钢以及混凝土之间的相互作用等因素进行了分析，从而明了型钢混凝土结构节点受力特性，为设计和研究提供一定的参考。
2工程概况工程为混凝土框架剪力墙结构，其上部结构外挑的长度较大，因此在结构设计的应对措施为结构悬挑部分采用钢结构［2］，尽量减小该部分结构的自重，而与其相连的非悬挑结构采用型钢混凝土结构［3］，增强结构的整体性能，其典型节点及构造如图1所示：3分析方法和计算模型通过使用ABAQUS软件模拟整个型钢混凝土节点，并对其进行结构分析。
型钢混凝土结构梁柱节点施工技术
型钢混凝土结构梁柱节点施工技术摘要：型钢混凝土结构作为现代建筑中经常采用的工程结构，是钢与混凝土组合结构的一种主要形式，其具有承载力高、刚度大、抗震性能好等优点。
在型钢混凝土结构施工中由于梁柱节点是其结构的受力核心，若梁柱节点施工不当，则极易引起质量问题。
基于此，本文就分析型钢混凝土结构梁柱节点施工技术，结合某工程实例，介绍了4种梁柱节点构造形式，并对节点的构造设计和施工做了简要的分析和总结，同时提出了几点需要注重与探讨的问题，可为有关工程提供技术指导。
关键词：型钢混凝土；构造形式；节点连接；问题近年来，随着经济的快速发展，人们对现代化建筑的要求也越来越高，为了能够满足建筑施工的要求，型钢混凝土结构被广泛应用到工程中。
型钢混凝土结构具有钢结构和混凝土结构的双重优点，与钢结构相比，它节省钢材，增加构件及建筑物的刚度，防火性能好；与混凝土结构相比，它减小截面，减轻重量，增大构件的延性，并具有更高的强度，充分发挥了钢和混凝土两种不同材料的特点，因此被广泛应用于高层、超高层建筑及大跨度结构上。
但在型钢混凝土结构的实际施工中，对梁柱节点域处的穿筋、柱截面细部尺寸、专业施工的衔接等方面都会产生问题，严重影响了工程的施工质量。
所以，下文就对型钢混凝土结构梁柱节点施工技术进行探讨与研究，可供参考。
1 工程概况某超高层建筑为两栋综合楼，其中A座高度177.3m、B座高度99.6m，两栋楼在地面以上完全分开，地下室连在一起。
其中A座塔楼采用钢管组合柱框架-核心筒结构，框架柱内钢管、剪力墙及核心筒边缘构件内设置工字钢，关键楼层重要位置连梁设置型钢，其余框架梁及连梁采用普通钢筋混凝土梁。
在型钢混凝土结构中，节点的构造设计及施工对于保障结构质量安全起着非常重要的作用。
2 梁柱节点的构造形式型钢混凝土梁柱节点的构造形式主要有4种：（1）型钢混凝土柱-钢筋混凝土梁的节点连接；（2）型钢混凝土柱-型钢混凝土梁的节点连接；（3）钢筋混凝土柱-型钢混凝土梁的节点连接；（4）型钢混凝土柱-型钢梁的节点连接。

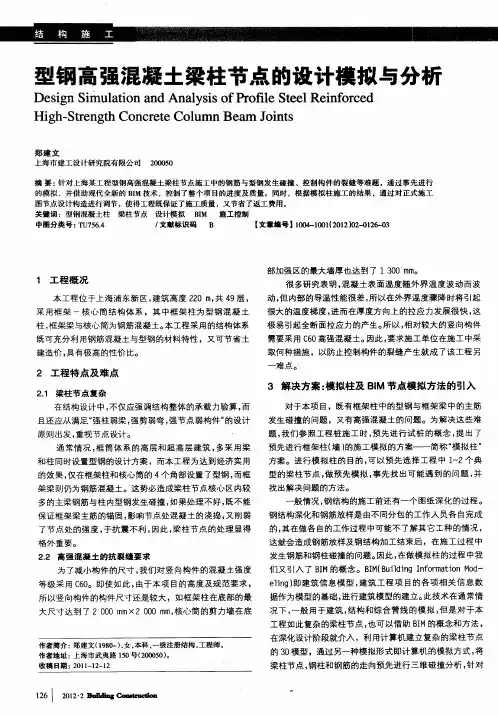

型钢高强混凝土梁柱节点的设计模拟与分析
