实验一基本元器件电阻和电容的识别学号：姓名：一、实验目的1.熟悉基本电子元器件：电阻、电容2.学习基本元器件的识别方法3.学会基本元器件参数的读取方法二、实验内容1.认识基本元器件2.识别基本元器件的基本参数及作用三、实验报告1.电阻的识别方法电阻电容参数识别方法有直标法、色标法、数标法三种1.直标法直标法是指将电阻器的类别、标称电阻值、允许偏差、额定功率及其他参数的数值等直接标注在电阻器的表面。
如电阻器上印有68±5%，则阻值为68Ω,误差为±5%,而标注为“58”则表示阻值为58Ω。
也有的用数字加字母符号(Ω、K、M)或两者有规律的组合来表示电阻器的阻值，其中字母符号前面的数字表示阻值的整数部分，字母符号后面的数字表示阻值的小数部分。
2．数标法数标法主要用三位数表示阻值，前两位表示有效数字，第三位数字是倍率。
如电阻上标注"ABC"，表示其阻值为AB×lOc,其中，"C"如果为9，则表示1。
例如标注为”653”，表示阻值为65 xl03Ω=65 kΩ；标注为“279”，表示阻值为27×10-1Ω=2.7Ω；标注“000”，阻值为0，这种电阻通常作保险用。
另外，可调电阻在标注阻值时，也常用两位数字表示。
第一位表示有效数字，第二位表示倍率。
如“24”表示2xl04= 20kΩ。
3、文字符号法文字符号法和直标法相同，也是直接将有关参数印制在电阻体上。
文字符号法，将5.7k电阻器标注成5k7，其中k既作单位，又作小数点。
文字符号法中，偏差通常用字母表示，如（a）图所示。
此电阻器，阻值为5.7k，偏差为±1%。
图（b）所示为碳膜电阻，阻值为1.8k偏差为±20%，其中用级别符号Ⅱ表示偏差4．色标法(1)识别精密电阻器的色标小功率的电阻器多数情况下用色环表示，特别是0.5W以下的碳膜和金属膜电阻器较为普遍，色环电阻器的色环可分为三环、四环、五环3种.普通电阻器大多用四个色环表示其阻值和允许偏差。
第一、二环表示有效数字，第三环表示倍率（乘数），与前三环距离较大的第四环表示精度。
精密电阻器采用五个色环标志，第一、二、三环表示有效数字，第四环表示倍率，与前四环距离较大的第五环表示精度。
有关色码标注的定义见如如所示例：电阻其色环为：黄紫黑黑棕，所以其阻值大小为：470欧姆。
判断色环电阻的第一条色环的方法1.对于未安装的电阻，可以用万用表测量一下电阻器的阻值，再根据所读阻值看色环，读出标称阻值。
2.对于已装配在电路板上的电阻，可用以下方法进行判断：（1）四色环电阻为普通型电阻器，从标称阻值系列表可知，其只有三种系列，允许偏差为±5%、±10%、±20%，所对应的色环为：金色、银色、无色。
而金色、银色、无色这三种颜色没有有效数字，所以，金色、银色、无色作为四色环电阻器的偏差色环，即为最后一条色环（金色，银色除作偏差色环外，可作为乘数）。
（2）五色环电阻器为精密型电阻器，一般常用棕色或红色作为偏差色环。
如出现头尾同为棕色或红色环时，要判断第一条色环则要通过方法（3）、（4）。
（3）第一条色环比较靠近电阻器一端引脚。
（4）表示电阻器标称阻值的那四条环之间的间隔距离一般为等距离，而表示偏差的Array色环（即最后一条色环）一般与第四条色环的间隔比较大，以此判断哪一条为最后一条色环。
如图所示。
2.电阻在电路中的主要作用（1）普通电阻：电阻在电路中的主要作用是分流、限流、分压、偏置等。
电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。
（2）光敏电阻 :光敏电阻是一种电阻值随外界光照强弱（明暗）变化而变化的元件，光越强阻值越小，光越弱阻值越大。
在完全黑暗处，光敏电阻的阻值可达几兆欧以上，而在较强光线下，阻值可降到几千欧甚至1千欧以下。
利用这一特性，可以制作各种光控的小电路。
（2）热敏电阻:热敏电阻是一个特殊的半导体器件，它的电阻值随着其表面温度的高低的变化而变化。
它原本是为了使电子设备在不同的环境温度下正常工作而使用的，叫做温度补偿。
新型的电脑主板都有CPU测温、超温报警功能，就是利用了的热敏电阻。
（3）压敏电阻:利用半导体非线性特性材料原理制成，当外加电压达到其临界值时，压敏电阻的阻值会急剧变小。
压敏电阻主要用于过压保护。
3电阻阻值的测量方法阻值的测量：将万用电表调至欧姆档测量电阻阻值，并与标称值进行对比，以判断电阻是否出现短路、短路、老化等故障现象2、电容的识别1分类：电容电容容量的大小就是表示能贮存电能的大小，电容在电路中的主要作用是阻直流通交流，阻低频通高频。
电容对交流信号的这种阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
电解电容：电解电容：以铝、担、锯、钛等金属氧化膜作介质的电容器。
容量大、体积小，耐压高（但耐压越高，体积也就越大），一般在500V以下。
常用于交流旁路和滤波。
缺点是容量误差大，且随频率而变动，绝缘电阻低。
电解电容有正、负极之分。
一般，电容器外壳上都标有“＋”、“－”记号，如无标记则引线长的为“＋”端，引线短的为“－”端，使用时应使+极接到直流高电位，必须注意不要接反，若接反，电解作用会反向进行，氧化膜很快变薄，漏电流急剧增加，如果所加的直流电压过大，则电容器很快发热，甚至会引起爆炸。
瓷片电容：以高介电常数、低损耗的陶瓷材料为介质，体积小，自体电感小。
多数在μF以下，直接用数字表示。
如：0、22、0.047、0.1等等，这里要注意的是单位。
凡用整数表示的，位默认pF；凡用小数表示的，单位默认μF。
如以上例子中，分别是10P、22P、0.047μF、220μF等。
2、几种常用电容的性能、特点3、电容的作用滤波作：在电源电路中，整流电路将交流变成脉动的直流，而在整流电路之后接入一个较大容量的电解电容，利用其充放电特性，使整流后的脉动直流电压变成相对比较稳定的直流电压。
在实际中，为了防止电路各部分供电电压因负载变化而产生变化，所以在电源的输出端及负载的电源输入端一般接有数十至数百微法的电解电容.由于大容量的电解电容一般具有一定的电感，对高频及脉冲干扰信号不能有效地滤除，故在其两端并联了一只容量为0.001--0.lpF的电容，以滤除高频及脉冲干扰。
耦合作用：在低频信号的传递与放大过程中，为防止前后两级电路的静态工作点相互影响，常采用电容藕合.为了防止信号中韵低频分量损失过大，一般总采用容量较大的电解电容。
4、电容的容量标示方法（1）标有单位的直接表示法：用阿拉伯数字和文字符号在电容器上直接标出主要参数（标称容量、额定电压、允许偏差等）的标示方法。
如标志：4.7u/16V，表示此电容的标称容量为4.7 uF，耐压16V。
（2）不标单位的数字表示法：凡为整数、又无单位标注的电容，其单位默认为PF，凡用小数、又无单位标注的电容，其单位默认为μF。
（3）用2－4位数字和一个字母表示标称容量，其中数字表示有效数值，字母表示数值的量级。
如33m表示33000uF；47n表示0.047uF；3u3表示3.3 uF；另外也有些是在数字前面加R，则表示为零点几微法，即R表示小数点，如 R22表示0．22pF。
（4）色环(点)表示法：色环颜色的规定与电阻器色标法相同。
电容器读色码的顺序规定为，从元件的顶部向引脚方向读；第一、二种色环代表电容量的有效数字，第三种色环表示有效数字后面零的个数，其单位为pF。
（5）数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
电容量的单位是PF。
如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF5、电容的检测1、固定电容的检测（1）容量在0.01 pF以上固定电容的检测将指针式万用表调至R×10k欧姆挡，并进行欧姆调零，然后用万用表的红、黑表笔分别接触电容的两个引脚，观察万用表指针的变化，如图1所示。
如果表笔接通瞬间，万用表的指针向右微小摆动，然后又回到无穷大处，调换表笔后，再次测量，指针也向右摆动后返回无穷大处，则可以判断该电容正常；如果表笔接通瞬间，万用表的指针摆动至“0”附近，则可以判断该电容被击穿或严重漏电；如果表笔接通瞬间，指针摆动后不再回至无穷大处，则可判断该电容漏电；如果两次万用表指针均不摆动，则可以判断该电容已开路。
（2）容量小于0.01 pF的固定电容的检测检测10pF以下的小电容时，因电容容量太小，故用万用表进行测量，只能检查其是否有漏电、内部短路或击穿现象：测量时选用万用表R×10k挡，将两表笔分别任意接电容的两个引脚，阻值应为无穷大。
如果测出阻值为零，则可以判定该电容漏电损坏或内部击穿。
图1 检测0.01 p，F以上的固定电容检测10pF～0.01 ；tF固定电容可采用如下方法。
将万用表调至R×10k挡，选用两只卩值大于100的三极管3DC6（或9013）组成复合管，其电路原理图如图2所示。
利用复合管的放大作用，把被测电容的充电电流予以放大，以增大万用表指针的摆动幅度。
将被测电容接于复合管的基极b与集电极c间，万用表的红、黑表笔分别与复合管的发射极e和集电极c相接。
如果万用表的指针微摆动后返回至无穷大处，则说明电容正常；如果指针不动或不能返回至无穷大处，则说明电容已损坏。
在测试操作时，特别是在测量较小容量电容时，要反复调换被测电容引脚接触两点，以明显地看到万用表指针的摆动。
图2 复合管构成的测试电路原理图1.2 电解电容的检测电解电容的容量较一般固定电容大得多，测量时，针对不同容量选用合适的量程。
一般情况下，1～47 pF间的电容，可用R×1k挡测量；大于47 ptF的电容可用R×100挡测量。
电容容量越小，电阻挡倍率选择应越大。
测量前应让电容充分放电，即将电解电容的两根引脚短路，把电容内的残余电荷放掉。
可以用万用表表笔将电容两引脚短路，电容放电方法示意图如图3所示。
大容量电容须用螺丝刀金属部分放电。
电容充分放电后，将指针万用表的红表笔接负极，黑表笔接正极。
在刚接通的瞬间，万用表指针应向右偏转较大角度，然后逐渐向左返回，直到停在某一位置。
此时的阻值便是电解电容的正向绝缘电阻，一般应在几百千欧姆以上。
调换表笔测量，指针重复前边现象，最后指示的阻值是电容的反向绝缘电阻，应略小于正向绝缘电阻。
电解电容的检测示意图如图4所示。
图3 电容放电方法示意图图4 电解电容的检测示意图在上述测量中，如果测量时万用表指针不动，则说明电容容量消失或内部断路；如果电容的正、反向绝缘电阻很小或为零，则说明电容漏电流大或内部短路，不能再使用。
常用电子元器件的识别与检测
______________________________________________________________________________________________________________电子元器件的识别与检测精品资料电阻值大小的基本单位是欧姆（1.2.1根据国家标准电阻和电位器的型号由3部分或4部分组成精品资料贴片式电阻器的型号命名一般由6部分组成1.2.21.电阻在电路中长时间连续工作而不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻的额定功率。
2.标称阻值通常是指电阻体表面上标注的电阻值，简称阻根据国家标准，常用的标称电阻值系列有1.2.3电阻的阻值表示方法主要有以下四种。
1.直标法直标法就是将电阻的阻值用数字和文字符号直接标在电阻体上。
2.文字符号法就是将电阻的标称值和误差用数字和文字符号按一定的规律组合标识在电阻体上。
3.色标法是将电阻的类别及主要技术参数的数值色标电阻（色环电阻）可分为三环、四环、五环三种标法。
快速识别色环电阻的要点是熟记色环所代表的数字含16尾环金银为误差，数字应为色环电阻无论是采用三色环，还是四色环、五色环，三色环电阻的色环表示标称电阻值（允许误差均为20%10102Ω 1.0k20%四色环电阻的色环表示标称值（二位有效数1510315k5%五色环电阻的色环表示标称值（三位有效数275104 2.75M1%一般四色环和五色环电阻表示允许误差的色环4.数码法是在电阻体的表面用三位数字或两位数字加(1)标注为“103”的电阻其阻值为10×103=10kΩR标注法的电阻其电阻值为5.1Ω(3)标注为9R1的电阻其阻值为9.1Ω）四位数字标注法标注为5232 的电阻其阻值为523×102＝52.3 KΩ1.2.41.阻值变化特性是电位器的主要参数。
常见的电型）三种形式，三种电位器转角与阻值的变化规律如图1.37所示。
电阻器、电位器、电容器的识别与检测
3、电阻的主要性能参数
电阻上标注的阻值
A.标称阻值和允许偏差 B.额定功率 C.温度系数
4、什么是电阻的额定功率?
在产品标准规定的大气压和额定温度下，电阻所允
带开关电位器的检测
除进行标称值检测外应检测开关。旋转电位器轴柄，接通
或断开开关时应能听到清脆的“喀哒”声。置万用表于R
1Ω挡，两表笔分别接触开关的外接焊片，接通时电阻值应 为0Ω，断开时应为无穷大，否则开关损坏。
检测外壳与引脚间的绝缘性能
置万用表于R 10kΩ挡，一只表笔接触电位器外壳，另一只表
• 用模拟万用表测量前，首先要对欧姆档进行调零。当不能调 到零点时表示电池不足，应更换电池。选择量程时应尽可能 让指针指在表盘的中部，以提高准确度。
用万用表测量电阻阻值时应注意
• 测量电阻，特别是大电阻时，千万不能用手抓着电阻的两端 进行测量，否则会影响测量的精度。（为什么？）
• 在电路中测量电阻时，不允许带电测量，且应断开电阻的一 端，防止其它元件的并联影响，如电路中有电容时，应将电 容放电后再测量。
4、电容参数的标识--数码表示法
独石电容器 容量为 10×105pF=1μF
4、电容参数的标识 这是一只钽电容器，电容量多大?
5、用万用表检测电容
大致判别电容量的大小 一般用于判别1微法以上的电解电容 检测电容有无漏电、开路、击穿
谢谢聆听
汇报人姓名
2020/01/01
笔分别接触电位器的各引脚，测得阻值都应为无穷大，否则 存在短路或绝缘不好。
电阻识别方法
电阻识别方法
首先，最简单的方法就是查看电阻上的彩色环带。
一般情况下，电阻的外部会有几个彩色的环带，这些环带代表了电阻的阻值和精度。
根据国际电阻颜色环标准，前两个环带代表电阻值的前两位数字，第三个环带代表十的幂，第四个环带代表电阻的精度。
通过查
阅相关的电阻颜色环表，我们可以轻松地识别出电阻的阻值和精度。
其次，我们还可以通过万用表来测量电阻的阻值。
使用万用表
测量电阻的方法非常简单，只需要将电阻两端的引线连接到万用表
的电阻测量端口，然后读取万用表显示的数值即可。
需要注意的是，测量电阻时，电路必须是断开的状态，否则会影响测量结果。
通过
这种方法，我们可以准确地获取电路中的电阻值。
另外，对于一些特殊形状或尺寸的电阻，我们可以通过外观特
征来进行识别。
例如，可变电阻通常具有旋钮或滑动片，通过外观
就可以轻松识别。
而一些大功率电阻，由于体积较大，外观也会有
所不同，因此可以通过外观特征来识别其类型和功率等参数。
最后，对于一些老化或损坏的电阻，我们可以通过测量其实际
阻值来进行识别。
由于老化或损坏会导致电阻阻值发生变化，因此
可以通过测量来判断电阻的状态。
通过这种方法，我们可以及时更换老化或损坏的电阻，保证电路的正常运行。
综上所述，电阻的识别方法有很多种，我们可以根据实际情况选择合适的方法来进行识别。
通过本文介绍的几种方法，相信大家对电阻的识别有了更深入的了解，能够更好地应用于实际的电路设计和维护中。
希望本文能够对大家有所帮助。
电容的读法
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。
电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示我们常用的电容有：1、电解电容：多数在1μF以上，直接用数字表示。
如：4.7μF、100μF、220μF等等。
这种电容的两极有正负之分，长脚是正极。
2、瓷片电容：多数在1μF以下，直接用数字表示。
如：10、22、0.047、0.1等等，这里要注意的是单位。
凡用整数表示的，单位默认pF；凡用小数表示的，单位默认μF。
如以上例子中，分别是10P、22P、0.047μF、0.1μF等。
现在国际上流行另一种类似色环电阻的表示方法（单位默认pF）：如：“473”即47000pF=0.047μF“103”即10000pF=0.01μF等等，“XXX”第一、二个数字是有效数字，第三个数字代表后面添加0的个数。
这种表示法已经相当普遍。
1、直标法用数字和单位符号直接标出。
如01uF表示0.01微法，有些电容用“R”表示小数点，如R56表示0.56微法。
2、文字符号法用数字和文字符号有规律的组合来表示容量。
如p10表示0.1pF,1p0表示1pF,6P8表示6.8pF, 2u2表示2.2uF.3、色标法用色环或色点表示电容器的主要参数。
电容器的色标法与电阻相同。
电容器偏差标志符号：+100%-0--H、+100%-10%--R、+50%-10%--T、+30%-10%--Q、+50%-20%--S、+80%-20%--Z。
贴片电容及电阻的识别方法
贴片元件的识别方法贴片元件的识别方法贴片元件由于体积小、自感系数小，安装容易(底板不需打孔)，因而被广泛采用。
但由于体积小，故型号或数值不可能完全标出，只能用代码表示。
下面向读者简要介绍几种贴片元件的识别方法。
一、贴片电阻贴片电阻有矩形和圆柱形两种(见图1)其中矩形贴片电阻基体为黄棕色，其阻值代码用白色字母或数字标注。
标注方法主要有两种：1．三位数字标注法这种标注阻值的方法是：其中第1、2位数字为有效数字，第3位数字表示在有效数字的后面所加“0”的个数，单位：Ω。
如果阻值小于10Ω，则以“R”表示Ω。
举例见表1。
2．一个字母和一位数字标注法这种标注方法是：在电阻体上标注一个字母和一个数字。
其中字母表示电阻值的前两位有效数字。
(详见表2)，字母后面的数字表示在有效数字后面所加“0”的个数，单位是“Ω”。
举例如表3所示。
关于圆柱形贴片电阻的阻值标注方法与传统带引线电阻的色环表示法完全相同，在此不再赘述。
二、贴片电容贴片电容的外形与贴片电阻相似，只是稍薄(见图2)。
一般贴片电容为白色基体，多数钽电解电容却为黑色基体，其正极端标有白色极性。
贴片电容像贴片电阻一样，也有片形和圆柱形两种，其中圆柱形贴片电容酷似贴片柱形电阻，只是通体一样粗，而电阻则两头稍粗。
贴片电容的数值标注方法主要有三种：1．一个字母和一个数字表示法这种方法是：在白色基线上打印一个黑色字母和一个黑色数字(或在方形黑色衬底上打印一个白色字母和一个白色数字)作为代码。
其中字母表示容量的前两位数字，详见表4。
后面的数字则表示在前面二位数字的后面再加多少个“0”。
单位“pF”。
举例见表5。
2．颜色和一个字母表示法这种方法是用电容上标一颜色加一个字母的组合来表示电容量。
其字母的含义仍见表4，其颜色则表示在字母代表的容量后面再添加“0”的个数，单位为“pF”，详见表6。
例如：红色后面还印有“Y”字母，则表示电容量为8．2×100=8．2pF，黑色后面带印有“H”字母，则表示电容量为2．0×10的1次方=20pF，白色后面加印有“N”字母，则表示该电容数值为3．3×10的3次访=3300pF。
电阻标识的识读方法
电阻标识的识读方法

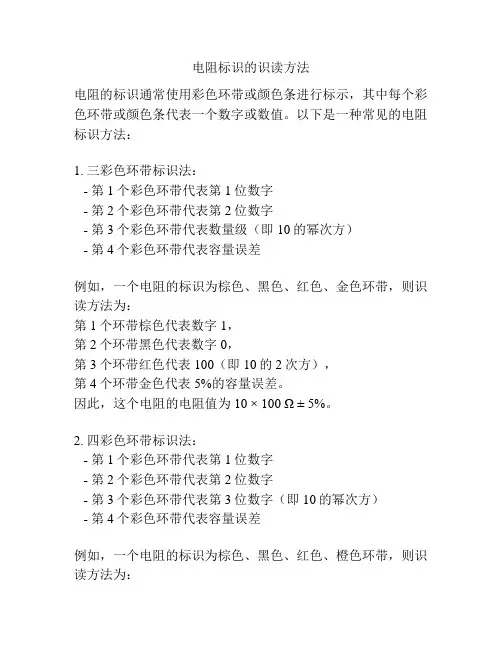

电阻的标识通常使用彩色环带或颜色条进行标示，其中每个彩色环带或颜色条代表一个数字或数值。
以下是一种常见的电阻标识方法：
1. 三彩色环带标识法：
- 第1个彩色环带代表第1位数字
- 第2个彩色环带代表第2位数字
- 第3个彩色环带代表数量级（即10的幂次方）
- 第4个彩色环带代表容量误差
例如，一个电阻的标识为棕色、黑色、红色、金色环带，则识读方法为：
第1个环带棕色代表数字1，
第2个环带黑色代表数字0，
第3个环带红色代表100（即10的2次方），
第4个环带金色代表5%的容量误差。
因此，这个电阻的电阻值为10 × 100 Ω ± 5%。
2. 四彩色环带标识法：
- 第1个彩色环带代表第1位数字
- 第2个彩色环带代表第2位数字
- 第3个彩色环带代表第3位数字（即10的幂次方）
- 第4个彩色环带代表容量误差
例如，一个电阻的标识为棕色、黑色、红色、橙色环带，则识读方法为：
第1个环带棕色代表数字1，
第2个环带黑色代表数字0，
第3个环带红色代表数字0（即10的1次方），
第4个环带橙色代表1%的容量误差。
因此，这个电阻的电阻值为1000 Ω ± 1%。
这些标识方法是国际电工委员会（IEC）和电子工程师学会（IEEE）所推荐和广泛使用的电阻标识方法。
不同的国家和地区可能存在其他标识方法，但原理相似。
电容、电阻 读数方法
电容容值表一、瓷片电容（非正负极）：5PF 100PF（101）1000PF/1nF（102）10nF/0.01uF（103）10PF 120PF（121）1500PF/1.5nF（152）15nF/0.015uF（153）12PF 150PF（151）1800PF/1.8nF（182）20nF/0.02uF（203）15PF 220PF（221）2000PF/2nF（202）22nF/0.022uF（223）18PF 330PF（331）2200PF/2.2nF（222）33nF/0.033uF（333）20PF 470PF（471）2700PF/2.7nF（272）40nF/0.04uF（403）22PF 560PF（561）3300PF/3.3nF（332）47nF/0.047uF（473）27PF 680PF（681）4700PF/4.7nF（472）82nF/0.082uF（823）30PF 820PF（821）5600PF/5.6nF（562）100nF/0.1uF（104）33PF 6800PF/6.8nF（682）39PF47PF50PF68PF82PF二、独石电容（非正负极）：100PF（101）1000PF/1nF（102）10nF/0.01uF（103）100nF/0.1uF（104）1uF（105）470PF（471）220nF/0.22uF（224） 2.2uF（225）470nF/0.47uF（474）三、涤纶电容（非正负极）：1000PF/1nF（102）10nF/0.01uF（103）100nF/0.1uF（104）1500PF/1.5nF（152）15nF/0.015uF（153）220nF/0.22uF（224）2200PF/2.2nF（222）22nF/0.022uF（223）470nF/0.47uF（474）2700PF/2.7nF（272）27nF/0.027uF（2733300PF/3.3nF（332）33nF/0.033uF（333）4700PF/4.7nF（472）47nF/0.047uF（473）5600PF/5.6nF（562）56nF/0.056uF（563）6800PF/6.8nF（682）四、电解电容（正负极）：0.1uF/50uF 1uF/50uF 100uF/25uF 1000uF/16uF0.22uF/50uF 2.2uF/50uF 100uF/35uF 1000uF/25uF0.33uF/50uF 3.3uF/50uF 100uF/50uF 1000uF/50uF0.47uF/50uF 4.7uF/50uF 220uF/25uF 2200uF/6.3uF10uF/50uF 330uF/35uF 2200uF/25uF22uF/50uF 470uF/25uF 2200uF/50uF33uF/16uF 470uF/50uF 3300uF/25uF47uF/25uF 680uF/16uF 3300uF/35uF47uF/50uF 680uF/25uF 3300uF/50uF4700uF/25uF4700uF/50uF电阻阻值：颜色：黑褐红橙黄绿蓝紫灰白金银代表数值：0 1 2 3 4 5 6 7 8 9 误差误差3色电阻：第一色环是十位数，第二色环是个位数，第三色环是应乘倍数，三环色标标称值的容差为20%4色环电阻：第一色环是十位数，第二色环是个位数，第三色环是应乘倍数（第三环还有金、银两色，金色为10的负一次方，银色为10的负二次方），第四色环是误差率，金色为5%，银色为10%，无色为20%。
电阻 电容 电感基本知识及检测方法
常用电子元器件(电阻.电容,电感)检测方法与经验元器件的检测是家电维修的一项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是一件千篇一律的事，必须根据不同的元器件采用不同的方法，从而判断元器件的正常与否。
特别对初学者来说，熟练掌握常用元器件的检测方法和经验很有必要，以下对常用电子元器件的检测经验和方法进行介绍供对考。
一、电阻器的检测方法与经验：1 固定电阻器的检测。
A 将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。
为了提高测量精度，应根据被测电阻标称值的大小来选择量程。
由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。
根据电阻误差等级不同。
读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。
如不相符，超出误差范围，则说明该电阻值变值了。
B 注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。
2 水泥电阻的检测。
检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。
3 熔断电阻器的检测。
在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表面发黑或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。
对于表面无任何痕迹的熔断电阻器好坏的判断，可借助万用表R×1挡来测量，为保证测量准确，应将熔断电阻器一端从电路上焊下。
若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使用。
快速识别电容的方法
快速识别电容的方法
快速识别电容的方法有以下几种：
1. 观察电容的外观：常见的电容外壳有红色、蓝色、黄色等多种颜色，可以通过外壳颜色来初步判断电容的类型。
2. 查看电容标识：电容上通常印有标识，包括电容值、电压等信息，可以通过标识信息来判断电容的参数。
3. 使用电容测试仪：使用专门的电容测试仪可以准确地测量电容的参数，包括电容值、容差和漏电流等。
4. 确定电容引脚：大多数电容有两个引脚，其中一个引脚可能与外壳相连，可以通过测量引脚之间的电阻或使用万用表等仪器来确定引脚的连接情况。
5. 测量电容充电时间：可以使用一个已知电阻和电容组成的电路，通过测量电容充电时间来初步判断电容的大小。
需要注意的是，以上方法只能初步判断电容的类型和参数，对于高精度和特殊要求的电容，还需要进一步使用专门的测试设备进行准确测量。
