交通管理与控制课程设计十字交叉口信号配时优化设计.docx
《交通管理与控制》课程设计 --------- 十字交叉口信号配时优化设计 姓名： xxxxxx 专业： 交通工程 班级： 08级交通 2班 学号： 08xxxxxxxx 1 基础资料收集 1.1 道路几何条件调查 交叉口现状图
红线宽度 每条机动车道宽度 绿化带宽度 非机动车道宽度 人行道宽度
红线宽度 每条机动车道宽度 绿化带宽度 每条非机动车宽度 人行道宽度 绿化道宽度 红线宽度 每条机动车宽度 非机动车道宽度 人行道宽度 绿化带宽度
图例 车行道
说明： 1. 本图为学院北路与滏河大街交叉口平面图 2. 比例
红线宽度 每条机动车道宽度 每条非机动车宽度 人行道宽度 绿化道宽度
入口引道 绿化带 中央分隔带 机非分隔带
学院北路与滏河大街交叉口平面图 东西方向 南北方向 现状信号配时图
交叉口几何条件调查表 进出口方向 东 西 南 北 项目 单位 进 出 进 出 进 出 进 出
口 口 口 口 口 口 口 口 道路等级 次干道 次干道 主干道 主干道 断面形式 一块板 三块板 一块板 三块板 设计车速 Km/h 35 35 50 50
路幅宽度 25 35 45 50
车道数 1 2 2 2 4 4 4 4
单车道宽 m3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0
直 直 直 直 1 个 2 个 3 个 3 个 车道功能划 左 行 行 左 直 直 直 直 分 直 直 直 右 行 行 行 行 右 右 左 左 直 右 非机动车道 m 3.5 3.5 4.5 4.5 宽
人行道宽 m 2 3.5 3 3 1.2 交通条件调查
（ 1）交通量调查平峰小时流量表
进口 机动车 自行车 行人 左 15 24 ----
东 直 154 99 44
右 43 12 ----
左 245 43 ----
西 直 485 93 87
右 311 143 ----
左 292 18 ----
南 直 672 142 78
右 16 20 ----
左 37 15 ----
北 直 1012 271 16
右 189 46 ----
合计 3471 926 225 （ 2）交叉口交通控制状况调查 包括相位数、信号周期、各相位时长、相序等。 该交叉口为二相位，信号周期南北方向为 110s（红灯 56s、黄灯 2s 、绿灯 52 s ）、东西方向为 109S（红灯 56s、黄灯 2s、绿灯 51s）。 （ 3）现场勘查 该交叉口为主干道与次干道相交的十字形交叉口，南北方向为主干道， 东西方向为次干道，其中，南北方向直行车较多，且南进口左转车相对较 多，由于未设左转相位，导致与对向直行车产生较大冲突，西进口右转车 也较多，与南进口左转车交汇， 进一步增大延误。 该交叉口存在机非混行， 行人乱穿马路，机动车随意停车，自行车左转的现象，使得交叉口的南进 口与西进口拥堵。
（ 4）现状评价分析交叉口现状评价结果表
进口 通行能力 饱和度 延误 排队长度 直左 803 0.71 43.13 6
西 直右 1634 0.44 35.42 3
东 直左右 1639 0.27 33.2 3
直左 1600 0.62 38.35 6
南 直 1893 0.23 31.4 6
直右 1869 0.31 30.9 3
左 1487 0.36 32.3 7
北 直 1796 0.48 31.4 9 直右 1630 0.46 32.1 3
合计/均值 14351 0.43 34.2 ------
1.3 交叉口问题分析 综合现场勘查和定量评价，说明交叉口存在的主要问题
1. 该交叉口由主干道与次干道交汇而成，南北方向为主干道，东西方向为次干道，南北方向直行车较多，且南进口道左转车相对较多，由于没有左转相位，对对向直行车产生较大冲突，西进口右转车也较多，再次与南进口道左转车交汇，进一步增大延误。
2. 该进口平峰时行人和自行车不多， 对机动车影响较小， 自行车影响较大。 2 交叉口概略设计 2.1 问题对策及概略设计 （ 1）机动车道设计 （ 2）非机动车道设计方案（无） （ 3）信号控制方案 . 渠化为三相位，在原来基础上加上一个南进口左转相位，信号周期初 设为 100s 2.2 信号配时初步检验 （见附表） 3 详细设计 3.1 进出口道设计 车道宽度（机动车、自行车等） ：都不变
3.2 信号控制方案 4 设计方案评价 交叉口设计方案评价表 进口 通行能力 饱和度 延误 排队长度 直左 819 0.6 32.15 6
西 直右 1656 0.3 27.37 3
东 直左右 1656 0.13 27.11 3
直左 1800 0.16 25.89 6
南 直 1921 0.19 26.2 6
直右 1882 0.17 26.02 3
左 1492 0.27 27.11 7
北 直 1805 0.24 26.71 9
直右 1642 0.24 26.75 3
合计/均值 1630 0.255 27.26 ------
对设计方案进行总结 : 经过一系列的试算， 计算出各种校正系数， 通过比较渠化前后的通行能力， 延误等，得到务水平，可知此交叉口由原来的 D 级服务水平可提升为 C 级
服务水平。 4 课设总结 信号配时不是万能的，但是没有交通信号灯是不可想象的，只有通过 各 种交通组织与管理方式相结合， 才可以使道路通行路通行能力最大、 经 济 效益最高、 交通事故最少、 公害程度最低， 当然通过信号灯的配时成本 是 最低的也是使用最为广泛的，但是在某些交通量接近设计饱和流量的地 方可以通过修建下穿式的立交来实现各个流向的交通在空间上的分离，并 且充分考虑过街行人，在资金允许的情况下修建行人过街通道，以保证行 人的安全。与城市的中长期的发展与规划联系起来。 在这次信号交叉口课程设计中 , 我从最初的方案设计 , 表格的设计人员的 配置 , 调查数据的处理与分析 , 渠化，画图 , 包括数据图 ,CAD 图 , 到撰写 报
告 , 我都全程参与其中 , 在这次的课程设计中 , 我有很大的收获与体会 , 最大的收 获就是了解了信号交叉口优化的流程 . 并且对每个过程，每个细节也 都有了深刻的了解与体会。把我们在课堂中所学习的知识在现实中运
用了起来， 这使我们对知识的理解也更加的深入与深刻了，但是，在此 次课设中也还存在一 些不太完美的地方： 1 ．在方案的设计中 , 我们按照 ppt 中的所需数据以及 synchro,vissim 中所需的数据来设计在此次调
查中所需采集的数据，但是在回来处理数据的过程中 ,我们发现 ,其实还 有很多问题我们都没有考虑 , 譬如说交叉口的几何尺寸方面我们做 的就
不是很好 , 譬如隔离带的距交叉口的距离等 . 因此，对这个课设的一些方面
考 虑的还是不够多，不够细致。数据的采集是整个课设的基础与前提， 有着至关重 要的作用，在今后的学习中要格外的重视。 2 ．在调查过程 中发现在 15：30-17 ：30 的两个小时里，机动车车流量没什么 太大变化
3．在渠化与标志标线方面，由于之前没有很系统的学过渠化方面的知识， 只是在课设期间研究了基本书中的渠化方面的知识，由于不够全面与系 统，所以可能导致我们的方案不够完美， 并且在本来就时间很紧张的课 设中又浪费了一些 时间。 4 ．此次课设最大遗憾就是没能够参与 vissim 软件的仿真过程，这也是此次 课设中唯一没有参与的过程了。如果时间 能够稍稍在长一两天就好了，还有就是没有熟练的掌握 synchro 软件， 虽然也能够独立的完整的使用 synchro ， 但没能到炉火纯青的地步，也 还是挺遗憾的。 此外，课设中还有个很疯狂的小插曲，为了了解非机动 车，机动车及行人信号灯 的配合我还高赫竟然很疯狂的跑去美食林交叉 口去研究它的信号配时建议： 1．在此次的课设的过程中由于时间短促， 导致了一些方面由大家分工合作，很多人没能完整的参与全部的过程。希 望以后的课设可以将时间设置的时间略长一些，每个人都能尽可能的学到 更多。 2 ． 希望在以后的课设中老师能够给予更多的建议， 免得我们走
太多的弯路
道路交叉口的交通管理与控制课程设计报告书
交通管理与控制课程设计任务书目录一、调查方案设计 (4)1.1调查目的 (4)1.2调查对象 (4)1.3调查时间 (4)1.4调查容与方法 (4)二、道路交叉口概况 (5)三、道路交叉口现状 (7)3.1路段周围现状 (7)3.2道路现状 (8)3.3交叉口配时现状 (10)四、道路交叉口信号配时现状分析 (11)4.1韦伯斯特配时法 (11)4.2交叉口服务水平分析 (12)4.2.1交叉口现状交通流特征参数调查 (12)4.2.2交叉口通行能力、服务水平分析 (14)4.3交叉口周边公共交通现状分析 (17)4.4交叉口信号配时现状分析 (17)4.5交叉口行人过街及机动车现状分析 (19)五、信号配时分析及优化设计 (20)5.1 信号配时现状 (20)5.2信号配时方案优化 (21)5.3渠化改善设计 (22)六、调查总结与过程分析 (23)6.1调查过程总结 (23)6.2调查分析与建议 (23)七、课程设计心得体会 (24)八、参考文献： (26)一、调查方案设计1.1调查目的调查金山大道与金洲路交叉口高峰小时交通量、交通延误、交叉口的布局以及信号配时情况，重点调查交叉口及其周边重要路段高峰时期的交通流量，还应调查交叉口的交通条件，车道数，机非分隔情况，信号配时等数据，掌握交叉口通行能力及服务水平的分析方法，并对其进行合理的规划和调整，最终得出交叉口高峰时期的交通现状。
1.2调查对象金山大道与金洲路交叉口1.3调查时间根据交叉口交通特征，本次调查时间为2015年6月30日星期二17:00-18:30，为工作日晚高峰时段。
1.4调查容与方法1）调查容①交叉口各车道傍晚高峰小时交通量，按每5分钟一个时段进行调查；②交叉口的布局及交叉口渠化、信号灯周期、各相位配时现状；③交叉口高峰小时各断面交通量、交叉口延误调查、通行能力分析；④交叉口关联道路信息，包括车道数、车道宽度、车道流向、道路限速、标志标线、车道划分、隔离措施等；2）调查方法：在交叉口布局特征及信号控制参数调查与交叉口交通量调查上，采用实地观测记录调查法；在交通延误上采用点样本法；3）调查样表：详见附录二、道路交叉口概况随着城市化建设进程的不断加快，城市道路网的规模也在不断扩大。
信控交叉口交通组织与管理的优化设计及其评价
信控交叉口交通组织与管理的优化设计及其评价摘要：针对目前城市道路平面信号控制交叉口的交通拥挤问题，提出了交通组织与管理的优化设计方法及相应的评价方法，同时还建立了信控交叉口的通行能力和延误计算模型。
关键词：信控交叉口；优化设计；通行能力；延误1前言通常，在一个城市道路网中，平面交叉口往往成为路网容量、通行能力和交通安全的卡口。
日常的交通拥挤，大部分是由于平面交叉路口的通行能力不足造成的。
因此，如何提高平交路口的通行能力和改善行车秩序就成为国内外共同关注的热点，同时也是缓解城市交通拥挤的一项非常重要的措施。
国内外交通工程的理论和实践均已证明，通过对城市道路交叉口采取适当的组织和管理以及一定的交通工程改造措施，能有效地增加交叉口的通行能力、降低延误、并充分发挥交叉口的交通功能。
另一方面，从路网层次上来看，交叉口通行能力的增加，无疑减少了车辆的时间和空间消耗，缓解了路网压力，增加了路网容量，使城市道路资源得到了最充分的利用。
本文主要针对信号灯控制的平面交叉口，探讨其交通组织与管理方案的优化设计，并提出相应的方案实施效果的评价方法。
2信控交叉口方案优化系统结构在交叉口综合治理时，总希望获得最好的效果。
因此就需要对交叉口治理方案进行充分比选，做到在方案实施前就知道方案实施后的效果。
对治理方案进行比选的过程实际上就是优化的过程。
通常选定的优化目标是交叉口的通行能力最大，车辆在交叉口的平均延误最小。
具体的优化内容有：信号配时的优化、交通工程改造措施的优化和交通管理措施的优化。
3信控交叉口方案优化的措施如何来进行交叉口的综合设计呢？本文试图从信号配时的基本参数、交叉口交通工程改造措施以及交通管理措施等方面来对信号交叉口的交通组织与管理进行优化。
3.1信号配时交叉口信号配时的基本参数包括：周期时长、信号相位和绿信比等。
3.1.1 周期时长周期时长就是指信号完成一个周期所需要的总时间，或者是从某相位的绿灯开始到下次该相位绿灯开始的时间，一般多用秒来表示。
交叉口信号配时设计与分析
成绩：
交叉口信号配时设计与分析
专业年级：01140244 正 洪
指导老师： 日 期：
2017 年 1 月 2 日
1 / 19
摘要
随着城市汽车数量的快速增长，城市道路拥堵问题也日益凸显，在解决道路拥堵问题上，除 了不断改进现有道路交通设施设备外， 设计交叉口良好的信号配时也是尤为重要的。 交叉口 的信号配时能很好的对来自不同方向的车辆进行分流， 缓解交通拥堵， 同时减少交通事故的 发生。 本文基于徐州市矿大老校区易初莲花交叉口交通量、 交叉口几何尺寸以及现有信号配 时的调查数据，分析了交叉口的运行状况和服务水平。针对现有信号控制方案存在的问题， 本文进行了相关的信号配时设计。
关键词：平面交叉口；交通量；通行能力；信号配时；最佳周期
2 / 19
目录
交叉口现状.........................................................................................................................4 1.1 道路状况..............................................................................................................................4 1.2 交叉口现有信号配时方案................................................................................................. 5 1.3 设计意义..............................................................................................................................6 2. 信号配时计算方法............................................................................................................ 6 2.1 相同流量交叉路口信号配时............................................................................................. 6 2.2 不同交通流量交叉路口信号配时..................................................................................... 7 2.3 行人过街时间......................................................................................................................7 3. 交叉口运行状况的调查.................................................................................................... 8 3.1 数据收集..............................................................................................................................8 3.2 数据处理与分析..................................................................................................................9 3.2.1 交通量的计算......................................................................................................... 9 3.2.2 通行能力的计算................................................................................................... 10 3.2.3 交叉口服务水平分析........................................................................................... 11 3.3 交叉口存在的问题........................................................................................................... 12 4. 信号配时方案设计.......................................................................................................... 13 4.1 信号相位的确定............................................................................................................... 13 4.2 最佳周期 的计算........................................................................................................ 13 4.3 绿灯时间的分配............................................................................................................... 14 4.4 行人过街时间................................................................................................................... 14 4.5 信号配时方案................................................................................................................... 15 5. 信号配时方案评价.......................................................................................................... 16 5.1 通行能力的计算............................................................................................................... 16 5.2 交叉口服务水平............................................................................................................... 17 5.3 设计信号配时方案总评................................................................................................... 18 6. 总结与心得...................................................................................................................... 18 参考文献：....................................................................................................................................... 19 1.
某十字形信号控制交叉口车道优化设计
某十字形信号控制交叉口车道优化设计作者：田晓晓来源：《科技风》2016年第24期摘要：本文综合运用交通工程、交通管理控制以及计算机应用等学科相关知识，通过对数据的调查总结与分析计算，借鉴相关理论知识与实际案例，以张家口某十字形交叉口为设计对象，进行设计方案对比优化，并对优化的交叉口形式进行进口道车道数计算和车道设计简图的绘制。
此概略设计为后期的详细设计提供了前提和数据。
关键词：十字形交叉口；车道设计；交通工程1 概述近些年来，随着小汽车保有量的增加，城市道路交通量也呈现出大幅的增长，并且出现了大量的道路及交通设施问题，严重影响了正常的出行以及交通活动，平面交叉口的原有设计已严重不能满足交通需求。
以此同时，大部分平面交叉口设计过于简单，交通设施不完善，且与现状交通实际情况不尽匹配，严重影响了交叉口的通行能力。
因此，对城市道路平面交叉口进行优化研究，具有非常迫切的实际意义。
2 方案设计与比较根据交叉口的交通量、设施投资和地理条件综合考虑，初步设计以下三种交叉口形式：现代环形交叉口渠化设计、十字形信号控制交叉口和十字形全无控制交叉口三种方案。
由于张家口市历史悠久，道路形成相对较早，道路面积不足。
故不适合采用现代环形交叉口渠化设计方案；大十字路口交通流量大也不适合采用十字形全无控制交叉口方案；所以结合经济、道路面积、安顺市当地实际情况考虑适合采用十字形信号控制交叉口。
其优点表现在：道路使用面积少，投资成本不高，仅进行适当渠化并配置相应信号控制装置。
提高了交叉口交通秩序，增加了交叉口通行的安全性。
满足远景年的通行能力。
有信号灯，行人过街便捷、安全。
3 交叉口进口道车道数的计算在概略设计阶段中，车道数根据交通量、交通控制方法、交叉口处用地及车道的通行能力等条件确定，通过公式初步计算交叉口进口道车道数，并画出进口道车道数设计简图。
从渠化交通考虑，交叉口最好按方向和车种分别设置专用车道，以使非机动车和直、左、右机动车能在各自的专用车道上排列停侯或行驶。
交叉口信号控制方案设计
交叉口信号控制方案设计
组员：陈清元 杨陈成
交叉口信号控制方案设计
重庆大学自动化学院 2014年11月
2/18
提纲
1. 背景及问题描述 2. 设计方案与结果 3. 总结与展望
交叉口信号控制方案设计
1、背景及问题描述
3/18
背景
➢ 交叉口在城市交通中占有重要地位 ➢ 在交叉口处容易形成交通瓶颈，从而影响整个城市路网能力的发挥
2、设计方案与结果
15/18
设计方案与结果
1
信号相位相序设计
2
信号配时设计
交叉口信号控制方案设计
2、设计方案与结果
16/18
信号配时设计
信号配时设计就是设计各相位中各种信号灯色（绿、黄、红）的运行时间。
采用Webster方法进行信号配时设计：
Webster方法的中心思想是使所有随机到达信号交叉口的车辆总延误时间最小。
xi —— 饱和度。
交叉口信号控制方案设计
2、设计方案与结果
17/18
信号配时设计
n
总延误时间： D di * qi i 1
式中： qi —— 第 i相位的车辆到达率；
n —— 相位数。
dD
要使总延误时间最小，则令
0
,
经化简计算求出此时的信号周期(即最佳
dC
周期)为：
C0
1.5L 1Y
使用单口放行相位形式的条件： ① 左转和直行共用车道，左转没有专用车道 ② 达到设置左转专用相位的条件 ③ 车道数越多的方向对应的车流量反而越少
交通流量计算表
进口道
交通量 饱和流量
左转
156
1550
《交通管理与控制》课程设计任务书

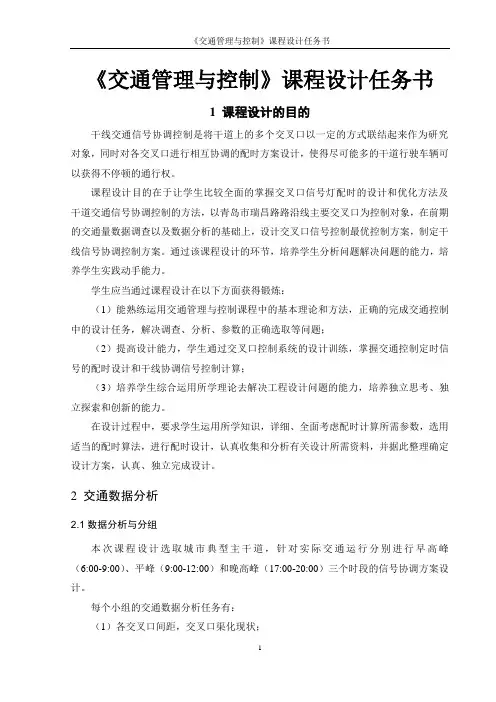

《交通管理与控制》课程设计任务书1 课程设计的目的干线交通信号协调控制是将干道上的多个交叉口以一定的方式联结起来作为研究对象，同时对各交叉口进行相互协调的配时方案设计，使得尽可能多的干道行驶车辆可以获得不停顿的通行权。
课程设计目的在于让学生比较全面的掌握交叉口信号灯配时的设计和优化方法及干道交通信号协调控制的方法，以青岛市瑞昌路路沿线主要交叉口为控制对象，在前期的交通量数据调查以及数据分析的基础上，设计交叉口信号控制最优控制方案，制定干线信号协调控制方案。
通过该课程设计的环节，培养学生分析问题解决问题的能力，培养学生实践动手能力。
学生应当通过课程设计在以下方面获得锻炼：（1）能熟练运用交通管理与控制课程中的基本理论和方法，正确的完成交通控制中的设计任务，解决调查、分析、参数的正确选取等问题；（2）提高设计能力，学生通过交叉口控制系统的设计训练，掌握交通控制定时信号的配时设计和干线协调信号控制计算；（3）培养学生综合运用所学理论去解决工程设计问题的能力，培养独立思考、独立探索和创新的能力。
在设计过程中，要求学生运用所学知识，详细、全面考虑配时计算所需参数，选用适当的配时算法，进行配时设计，认真收集和分析有关设计所需资料，并据此整理确定设计方案，认真、独立完成设计。
2 交通数据分析2.1数据分析与分组本次课程设计选取城市典型主干道，针对实际交通运行分别进行早高峰（6:00-9:00）、平峰（9:00-12:00）和晚高峰（17:00-20:00）三个时段的信号协调方案设计。
每个小组的交通数据分析任务有：（1）各交叉口间距，交叉口渠化现状；（2）各交叉口高峰小时各流量数据调查 （3）高峰小时交通量计算，PHF 取0.75。
2.2数据分析结果（1）各交叉口时段流量统计（画图） （2）确定关键交叉口高峰小时流量3单个交叉口定时信号控制参数计算3.1 计算参数准备本组调查的交叉口为主干道瑞昌路与次干道的交叉口，道路条件满足规划要求，有关交叉口的基本交通条件如下：（1）根据该交叉口交通量实测数据的对比分析，并对实测交通量进行系数换算得到各个进口道高峰小时流量mn Q （h pcu ）各个交叉口直行车大车率：最高15分钟流率换算的高峰小时流率dmnq 如下表所示：表 瑞昌路与金华 路交叉口高峰小时各流向流量表（pcu/h ） 进口道()h pcu Q mnmin pcu q mn d西进口直行左 右总计东进口直行左 右总计北进口直行左 右总计南进口直行左 右总计4 干线交通信号协调控制设计（数解法）1. 根据每一交叉口的平面布局及计算交通量，按单点定时控制的配时方法，确定每一交叉口的周期时长。
交通管理与控制
交通管理与控制课程设计——关于河南理工大学小西门处交叉口的优化设计完成时间：2012年5月13日目录第一章绪论1.1 研究背景1.2 研究目的和意义第二章小西门概况2.1 小西门基础概况2.2 小西门平面示意图2.3 小西门交通现状及问题第三章小西门交通量调查3.1 机动车交通量调查3.2 非机动车交通量调查3.3 行人交通量调查第四章现状问题的分析4.1 各进口道机动车冲突问题分析4.2 各进口道非机动车和机动车冲突分析 4.3 行人过街问题的分析第五章优化方案第六章结论附录第一章绪论1.1 研究背景随着河南理工大学的发展,师资队伍不断壮大，生活水平的不断提高，教师汽车保有量逐渐增加，西门已经远远满足不了老师们出行的需要，因此学校修建了小西门来方便教师出行。
但是小西门出口处连接迎宾路和韩公路，三者形成一个错位交叉的平面交叉口。
大西门与小西门之间的距离较短，目前该路口未设置信号灯。
迎宾路是焦作市一条主干道，车流量非常大。
相交道路上的各种车辆和行人均须汇集于相交道路交叉口后才能转向其他道路，这时车辆和车辆之间、车辆和过街行人相交之间相互干扰，尤以机动车辆和非机动车辆之间的干扰为甚。
这样，既造成交通堵塞、降低行车速度和通行能力，尤其是节假日，给同学们和老师们的出行带来极大的交通隐患，并且高峰时期会出现短暂的拥堵。
1.2 研究目的和意义通过对这个交叉口进行合理的交通组织和可行的改造，将有效地减少潜在的交通碰撞，也可降低交叉口的延误，提高运行效率，解决交叉口交通秩序混乱的问题，为同学和老师的安全出行提保障，减少交通事故的发生，同时达到疏导交通，保障交通畅通，提高交通设施的交通效率，实现交通的可持续发展等目的。
第二章小西门概况2.1 小西门基础概况河南理工大学小西门建成于2010年，建设的目的一方面是方便老师和同学的出行，另一方面是缓解大西门的交通压力，提高通行能力，减少交通拥堵，降低交通事故发生率。
交叉口是交通的汇集点，是交通路段中最为重要的一部分，同时它也是出现交通问题最为集中的地方，属于混合交通流，由机动车、非机动车、行人构成，但三者基本的交通特性存在很大的差异，并且小西门是无隔离设施且无信号灯控制，相互间的干扰很大，交通处于混乱状态，车辆的行车速度低，交通安全事故多，交通效率低，抑制了具有很大交通量的道路的利用率。
信号交叉口设计及优化
信号交叉口时空资源综合优化聂建强信号交叉口时空资源综合优化就是对信号交叉口的时空资源进行整合得到最优的设计方案。
信号交叉口时空资源综合优化的互动关系：1）提出城市单点信号交叉口时空资源互动优化理念，构建信号交叉口时空资源综合优化设计的新框架和系统流程；信号控制交叉口系统：交叉口空间界定和进口信号交叉口系统：信号交叉口空间系统和信号控制系统；交叉口空间：交通运行状态发生变化的断面所围成的区域，即交叉口进口道展宽起始位置以内的整个区域。
交叉口通行区域：交叉口外围通行区域、交叉口内部通行区域。
交叉口的矩阵表示交叉口信号控制系统按控制方式分：定周期信号控制、感应式信号控制（半感应式信号控制、感应式信号控制）；按控制范围分类：单个交叉口的交通信号控制（点控）、干道交通信号联动控制（线控）、区域交通信号控制（面控）。
交叉口信号控制的特点通行能力、安全性、效率和舒适性信号交叉口交通设计：信号交叉口时空资源优化设计方法：2）交叉口信号控制的设置依据：交通量和延误是考查交叉口该用什么控制方式的主要可定量分析的工具。
设置交通控制信号虽有理论分析的依据，但尚未成为公认的有效的方法，加上世界各国的交通条件各有差异，所以各国制定的依据的具体数字不尽相同，但原则上根据上述理论分析的思路，考虑各自的交通实际情况制定出各自的依据。
《美国统一交通控制设施手册》制定的依据较为详细，下面主要介绍这个手册定的依据；设置交通信号灯必须做得调查工作？（1）车辆与行人的交通流量（2）进口道上的行驶速度（3）交叉口的平面布置图（4）交通事故及冲突记录图（5）可穿越临界空档（6）延误为什么要设置信号灯？什么时候设置？信号交叉口空间优化设计：空间设计阶段：初步方案产生阶段和时空综合优化调整阶段。
设计交通量城市道路交叉口进行交通设计时，应采用日高峰小时流率作为设计交通量。
城市交叉口设计交通量的确定方法：（1）在每个调查时段，以适当的时间间隔，对上、下行两个方向分别进行分流向的交通流量记录；（2）对记录结果进行统计分析，分别获得不同时段高峰小时交通量、高峰小时系数及高峰小时流率，然后找出各高峰小时的重交通方向及对应的高峰小时流率，将这两个流率作为两个方向进口道渠化设计的依据。
交通道路交叉口信号配时优化研究
交通道路交叉口信号配时优化研究交通拥堵是当今城市化进程中的一大挑战。
在城市交通系统中，交叉口是交通流量集中的地方，交通信号配时的合理优化对于缓解交通拥堵、提高交通效率至关重要。
本文将围绕交通道路交叉口信号配时优化展开研究。
一、背景介绍：交通拥堵不仅仅给人们的出行带来了不便，还对环境和社会经济发展产生了负面影响。
交通信号配时优化作为交通管理的重要手段，可以有效地提高交通交叉口的通行能力和效率，达到缓解交通拥堵的目的。
二、交通信号配时的原则：1.公平原则：交通信号配时应公平合理，确保不同方向的交通流量都能得到合理的分配和利用，避免长时间的等待。
2.安全原则：交通信号配时应确保道路交叉口的安全，减少交通事故的发生。
3.便捷原则：交通信号配时应合理安排车辆和行人的通行时间，减少交通延误，提高出行效率。
4.环保原则：交通信号配时应考虑减少停车等待时间，减少车辆排放产生的空气污染。
三、交通信号配时优化方法：1.基于规则的优化方法：根据道路交叉口的形状、交通流量及信号灯的设置，通过规定交通流的行驶顺序和待行车的时间，以减少交通冲突和等待时间，提高交通效率。
2.基于交通数据的优化方法：通过收集和分析交通流量数据、行车速度等信息，运用优化算法，确定最优的信号配时方案，以提高交通运行效果。
3.智能化的优化方法：利用智能交通系统技术，通过实时监测交通流量、调整信号配时参数，实现道路交叉口信号配时的动态优化，提高交通运行效率和出行便捷性。
四、交通信号配时优化效果评价：为了确定交通信号配时优化方案的有效性，需要进行相应的效果评价。
常用的评价指标有：出行时间、行程速度、排队长度、排队时间等。
通过对这些指标的测量和分析，可以评估不同方式的交通信号配时优化对缓解交通拥堵的效果。
五、优化中的挑战和难点：交通信号配时优化面临着许多挑战和难点，如：复杂的交通流量、不同交通方式的协调、多交叉口的协同控制等。
解决这些问题需要有针对性的策略和技术支持。
改善交叉口设计与交通信号配时
tu T
（1）定时信号配时设计流程
《1》新建交叉口信号相位方案
多段式定时信号，按选定时段定设计交通量 分别确定交叉口各进口道不同流向的设计交通量
qdmn
4 Q15mn
Qmn PHFmn
用实测平均基本饱和流量乘以各影响因素校正系数 的方法估算
S f Sbi f Fi
《1》信号周期时长
Ge C0 L
gej
Ge
max yj , Y
y,j ,
绿信比
j
gej C0
各相位实际显示绿灯时间
g j gej Aj l j
行人过街最短绿灯时间
gmin
7
Lp vp
1
d d1 d2 d3
1 2 d1 0.5C 1 min 1, x
d2 900T x 1
Q CAP
1800T
1
1800
Qtu
T gCAP
tu T0
min
1,
x
e---信控类型校正系数，定时信号取0.5 Q---分析期初始积余车辆，须实测
改善平面交叉口设计 定时信号配时设计
1.“老式”与“新式”平面交叉口 2.增加进口车道条数 3.渠化设计 4.交通岛 5.出口道车道数 6.行人过街 7.上公交车站 8.禁左 9.改善实例
1.定时信号配时的基本内容 （1）信号相位方案 （2）信号基本控制参数 2.评价信号控制交叉口的交通效益指标 3.定时信号配时的基本方法 （1）定时信号配时设计流程 （2）确定信号相位方案 （3）确定设计交通量 （4）饱和流量估算 （5）配时参数计算 （6）信号交叉口服务水平评估
（1）信号相位方案
《1》周期时长 《2》绿信比
