矿井接地极管理制度
办公精品 欢迎下载
矿井保护接地装置管理制度
为加强矿井保护接地装置的安全检查、测定工作的管理，依据《煤
矿安全规程》和《煤矿井下保护接地装置的安装、检查、测定工作细
则》的有关规定，制定本管理制度。
一、矿井保护接地装置的管理工作在机电矿长和机电副总工程师的领
导下，由机电队负责具体的管理工作。
二、矿井保护接地装置的安装
1、主接地的辅设：主接地极应浸入水仓中，主、副水仓必须各设一
块，均采用面积不小于0.75m2厚度不小于5mm的耐腐蚀钢板制成。
2、局部接地极的安装：局部接地极可设置在巷道水沟内或其它就近
的潮湿处。
（1）、水沟中设置时采用面积不小于0.6m2、厚度不小于3mm钢板
或具有同等面积的钢管制成，水平放置于沟深处。
（2）、其它地点设置时可采用直径不小于35mm，长度不小于1.5m
的钢管制成。管上应至少钻20个直径不小于5mm的透孔，并垂直
全部埋入底板。也可用直径不小于22mm，长度为1m的2根钢管制
成，每根钢管应钻10个直径不小于5mm的透孔，2根钢管应相距不
得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m。
3、辅助接地的安装：
（1）、检漏保护装置的辅助接地应单独设置，规格要求与局部接地极
相同，并距局部接地极的直线距离不小于5m。
（2）、煤（岩）电钻、照明信号综合保护装置的辅助接地极，可采用
办公精品 欢迎下载
直径不小于22mm，长度不小于500mm的钢管垂直埋设。
4、接地线的连接：
（1）、连接主接地极的接地母线，应采用截面不小于50mm2的铜线
或截面不小于100mm2的镀锌铁线或厚度不小于4mm截面不小于
100mm2的扁钢。
（2）、电气设备的外壳与接地母线或局部接地极的连接，电缆连接装
置两头的铠装、铅皮的连接，应采用截面积不小于25mm2的铜线或
截面不小于50mm2的镀锌铁线或厚度不小于4mm截面不小于
50mm2的扁钢。
（3）、额定电压低于或等于127V的电气设备的接地导线、连接导线
可采用截面积不小于6mm2的裸铜线。
（4）、气设备的接地方法按照《煤矿井下保护接地装置的安装、检查、
测定工作细则》执行。
三、接地装置的检查：
1、有值班人员的机电硐室和有专职司机的电气设备的保护接地每班
必须进行一次表面检查（交接班时），并将检查情况填写《接地装置
检查记录》。其他电气设备的保护接地，由维修人员进行每周不少于
一次的表面检查。并将检查情况记入《接地装置检查记录》内，发现
问题及时整改。每月1日将《接地装置检查记录》交机电科存档。
2、电气设备在每次安装或移动后，应详细检查电气设备接地装置的
完善情况。对那些震动性较大及经常移动的电气设备，应特别注意，
随时加强检查。
办公精品 欢迎下载
3、检查发现接地装置有损坏时，应立即修复。电气设备的保护接地
装置未修复前禁止送电。
4、每年至少要对主接地极和局部接地极详细检查一次,其中主接地极
和浸在水沟中的局部接地极应提出水面检查，如发现接触不良或严重
锈蚀等缺陷，应立即处理或更换，并应测其接地电阻值。主、副水仓
中的主接地极不得同时提出检查，必须保证一个在工作。
四、接地装置接地电阻的测定：
1、在有瓦斯及煤尘爆炸危险的地点进行接地电阻测定时，应采用本
质安全型接地摇表；如采用普通型仪器时，只准在瓦斯浓度1%以下
的地点使用，并采取一定的措施，报有关部门审批。
2、井下总接地网的接地电阻的测定，每季至少一次；新安装的接地
装置，在投入运行前，应测其接地电阻值并必须将测定数据记入《接
地装置接地电阻测量记录》中，交机电科存档。
3、接地网上任一保护接地点的接地电阻值不得超过2欧姆，局部接
地极接地电阻值不得超过80欧姆，每一移动式和手持式电气设备至
局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值，
不得超过1欧姆。
4、井下保护接地装置的测定由机电队负责，其它相关区队配合。
2011年1月
矿井下电气设备的接地保护技术
靠
工 程 技 术
矿 井下 电气设 备 的接地保护技术

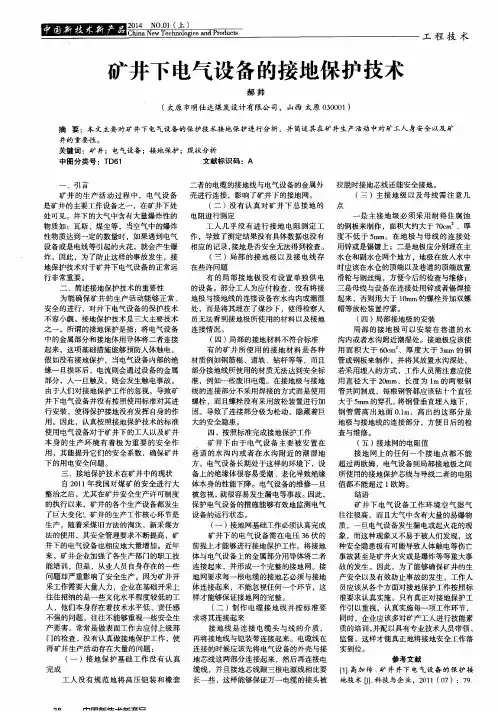

郝 帅 （ 太原市明仕 达煤炭设 计有限公 司 ，山西 太原 ０ ３ ０ ０ ０ １） 摘 要 ：本文主要对矿井下电气设备的保护技术接地保护进行分析 ，并简述其在矿井生产活动 中对矿工人 身安全以及矿
井的 重要 性 。
作 ，导致 了测定 结果 没有具 体数 据也没 有 相 应 的记录 ， 接地是 否安全 无法 得到检 查 。 （ 三 ）局 部 的 接地 极 以及 接 电线 存 在些许 问题 有 的局 部 接 地 极 没 有设 置单 独 供 电 的设备 。部 分工人 为应 付检查 ，没有 将接 地极 与接地 线 的连接设 备在 水沟 内或潮湿 处 ，而是将 其埋 在 了煤 沙下 ，使得 检察 人 员无 法看 到接地 极所使 用 的材料 以及接 地 连接 情况 。 （ 四） 局部 的接 地材料 不符 合标准 有 的 矿 井 所使 用 的接 地 材 料 是 各 种 材 质例如 钢筋棍 、道 轨 、钻 杆等 等 ，而 且 部 分接地 线所使 用 的材质无 法达 到安全 标 准 ，例如 一些废 旧电缆 。在 接地 极与接 地 线 的连 接部 分不采 用焊 接的方 式而是 使用 螺栓 ，而且 螺栓没 有采 用放松装 置进 行加 固 。导致 了连接部 分极 为松动 ，隐藏着 巨 大 的安全 隐患 。 四 、按 照标 准完成 接地保 护工作 矿井 下 由 于 电气 设 备 主 要 被 安置 在 巷 道 的水 沟 内或 者 在 水 沟 附 近 的 潮湿 地 方 。电气设 备长期 处 于这样 的环境 下 ，设 备上 的绝缘 体很 容易 受潮 、老化导 致绝缘 体本 身 的性能下 降 。电气设 备 的维修一 旦 被忽 视 ， 就 很容 易发生 漏 电等事故 。因此 ， 保 护 电气设 备 的措施 能够有 效地监 测 电气 设备 的运 行状态 。 （ 一） 接地 网基础工 作必须 认真完 成 矿 井下 的电气 设备 需 在 电压 ３ ６ 伏 的 前 提上才 能够 进行接 地保 护工作 。将接 地 体 与 电气设备 上 的金属部 分用 导体将 二者 连接起 来 ，并 形成 一个完 整 的接地 网 。接 地 网要 求每 一根 电缆 的接 地 芯必须 与接地 体连 接起来 ，不 能忽视任 何 一个环节 ，这 样才 能够保 证接 地网 的完整 。 （ 二 ）制 作 电缆 接 地 线 并 按 标 准要 求将 其连 接起来 接 地 线 是 连 接 电缆 头 与线 的介 质 ， 再将 接地 线与铠 装带 连接起 来 。电缆线 在 连 接 的时候应 该先将 电气设 备 的外壳 与接 地 芯线 这两部 分连接 起来 ，然后 再连 接电 缆 线 ，并 且接 地芯线 跟三 根 电源线相 比要 长 一些 ，这样 能够保 证万 一 电缆 的接 头被
关于规范井下接地保护装置的安装设置标准
关于规范井下接地保护装置的安装设置标准：一、主接地极：1、设置地点：井下中央水泵房主、副水仓中各一块，以便于检查时，另一块能够起到保护作用。
2、设置标准：主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75m2,厚度不得小于5mm。
3、接地母线：连接主接地极的接地母线，应采用截面不小于50mm2铜线，或截面不小于100mm2的镀锌铁线，或厚度不小于4mm，截面不小于100mm2的扁钢；二、局部接地极：1、以下地点应装设局部接地极：（1）采区变电所(包括移动变电站和移动变压器)。
（2）装有电气设备的硐室和单独装设的高压电气设备。
（3）低压配电点或装有3台以上电气设备的地点。
（4）无低压配电点的采煤工作面运输巷，回风巷，集中运输巷(胶带运输巷)，以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。
（5）连接高压动力电缆的金属连接装置。
2、设置标准：我矿局部接地极均采用直径不小于22mm、长度为1m的2根钢管制成，每根管上应钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m 。
3、接地母线：电气设备的外壳与接地母线或局部接地极的连接导线应采用截面不小于25mm2的裸铜线、截面不小于50 mm2的镀锌铁线或厚度不小于4mm、截面不小于50 mm2的镀锌扁钢。
三、辅助接地极：1、设置地点：移动变电站高压或低压装设（检漏）综保检漏保护装置，必须敷设局部接地极和辅助接地极。
2、设置标准：检漏保护装置的辅助接地极规格要求与局部接地极相同；也可采用直径不小于22mm，长度部小于500mm的钢管垂直埋设且局部接地极和辅助接地极的直线距离不小于5m。
3、接地母线：辅助接地线应用芯线总断面不小于10mm2的橡套电缆。
四、接地极埋深检验及管理：按照接地极制作使用标准，要求井下各队组在机分厂进行加工1m长的探针，探针上面固定帽盖，可盖在接地极上，并在盖上对接地极进行编号管理，辅助接地接地极为（如：FD-01、FD-02…..）局部接地极为（如：JD-01、JD-02、….）由工作面从里往外依次进行编号，并建立相应的管理台帐,定期进行检查维护；接地极埋入深度检验标准如下图所示：五、接地保护装置的检查：1、每季度至少要对主接地极和局部接地极详细检查一次。
