秸秆成形加工生物质固体燃料设备技术要求
秸秆固化成型技术
秸秆固化成型技术
秸秆固化成型技术是一种将秸秆等农林废弃物进行加工处理，使其成为可燃燃料或其他有用产品的技术。
该技术主要包括以下几个步骤：
1. 粉碎：将秸秆进行机械粉碎，使其颗粒大小适合后续处理。
2. 干燥：通过干燥设备将粉碎后的秸秆进行烘干，降低其含水率，提高燃烧效率。
3. 固化剂添加：向干燥后的秸秆中添加适量的固化剂，如淀粉、木粉、蛋白胶等，以提高其成型性和燃烧性能。
4. 搅拌均匀：将固化剂和秸秆充分混合，使其形成均匀的混合物。
5. 成型：将混合物通过成型机械进行压制成型，产生块状或颗粒状的固体燃料。
6. 烘干：将成型后的固体燃料进行再次烘干，以去除残留的水分，提高燃烧效率和质量。
7. 包装与储存：将烘干后的固体燃料进行包装，存放或销售。
秸秆固化成型技术可以有效地利用农林废弃物资源，减少环境污染，提高能源利用效率。
它可以用作生物质燃料，替代传统的化石燃料，减少对化石能源的依赖。
此外，固化后的秸秆还可以用作动物饲料、
有机肥料等，发挥更多的经济价值。

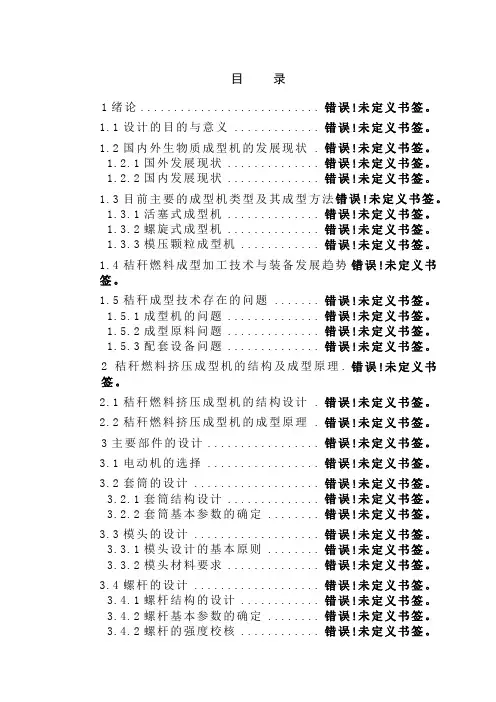

秸秆燃料挤压成型机设计
目录1绪论........................... 错误!未定义书签。
1.1设计的目的与意义 ............. 错误!未定义书签。
1.2国内外生物质成型机的发展现状 . 错误!未定义书签。
1.2.1国外发展现状.............. 错误!未定义书签。
1.2.2国内发展现状.............. 错误!未定义书签。
1.3目前主要的成型机类型及其成型方法错误!未定义书签。
1.3.1活塞式成型机.............. 错误!未定义书签。
1.3.2螺旋式成型机.............. 错误!未定义书签。
1.3.3模压颗粒成型机 ............ 错误!未定义书签。
1.4秸秆燃料成型加工技术与装备发展趋势错误!未定义书签。
1.5秸秆成型技术存在的问题 ....... 错误!未定义书签。
1.5.1成型机的问题.............. 错误!未定义书签。
1.5.2成型原料问题.............. 错误!未定义书签。
1.5.3配套设备问题.............. 错误!未定义书签。
2 秸秆燃料挤压成型机的结构及成型原理. 错误!未定义书签。
2.1秸秆燃料挤压成型机的结构设计 . 错误!未定义书签。
2.2秸秆燃料挤压成型机的成型原理 . 错误!未定义书签。
3主要部件的设计................. 错误!未定义书签。
3.1电动机的选择 ................. 错误!未定义书签。
3.2套筒的设计 ................... 错误!未定义书签。
3.2.1套筒结构设计.............. 错误!未定义书签。
3.2.2套筒基本参数的确定 ........ 错误!未定义书签。
3.3模头的设计 ................... 错误!未定义书签。
3.3.1模头设计的基本原则 ........ 错误!未定义书签。
科技成果——秸秆固化成型技术
科技成果——秸秆固化成型技术技术类别秸秆燃料化利用技术技术内容秸秆固化成型技术是在一定条件下，利用木质素充当黏合剂，将松散细碎的、具有一定粒度的秸秆挤压成质地致密、形状规则的棒状、块状或粒状燃料的过程。
主要工艺流程为：对原料进行晾晒或烘干，经粉碎机进行粉碎，利用模辊挤压式、螺旋挤压式、活塞冲压式等压缩成型机械对秸秆进行压缩成型，产品经过通风冷却后贮存。
技术特征秸秆固化成型燃料热值与中质烟煤大体相当，具有点火容易、燃烧高效、烟气污染易于控制、便于贮运、低碳排放等优点，可为农村居民提供炊事、取暖用能，也可以作为农产品加工业、设施农业（温室大棚）、养殖业等产业的供热燃料，还可作为工业锅炉、居民小区取暖锅炉和电厂的燃料。
技术实施注意事项一是控制原料含水率。
棒状成型10%-25%左右，颗粒成型15%-25%。
二是注重成型燃料利用与生物质锅炉（炉具）推广的相互配套。
三是锅炉燃烧排放必要时应配置除尘、NOx净化装置。
适用范围适用的秸秆主要有玉米秸、稻草、麦秸、棉秆、油菜秸秆、烟秆、稻壳等。
技术标准与规范《NY/T2909-2016生物质固体成型燃料质量分级》《NY/T3021-2016生物质成型燃料原料技术条件》《NY/T1879-2010生物质固体成型燃料采样方法》《NY/T1880-2010生物质固体成型燃料样品制备方法》《NY/T1882-2010生物质固体成型燃料成型设备技术条件》《NY/T1883-2010生物质固体成型燃料成型设备试验方法》《NB/T34061-2018生物质锅炉供热成型燃料贮运技术规范》《NY/T2369-2013户用生物质炊事炉具通用技术条件》《NY/T2880-2015生物质成型燃料工程运行管理规范》《NY/T2881-2015生物质成型燃料工程设计规范》《NB/T34007-2012生物质炊事采暖炉具通用技术条件》《NB/T34009-2012生物质炊事烤火炉具通用技术条件》《NB/T34015-2013生物质炊事大灶通用技术条件》《NB/T34039-2017生物质成型燃料供热工程可行性研究报告编制规程》《NB/T47062-2017生物质成型燃料锅炉》《NB/T10240-2019生物质成型燃料锅炉房设计规范》《NB/T34005-2020清洁采暖炉具试验方法》《NB/T34006-2020清洁采暖炉具技术条件》。
生物质颗粒燃料生产技术与设备
用 、可靠性高 、安全耐用 、工艺成套性 高 、节能环保 、维修
经济方便 、生产效率高等 。 目前 ，可靠性 高的结构为环模机
与平模机 ，可根据个人 的经济实力 质颗 粒 燃 料 生 产 设 备 ．
秸秆火灾烟 害防控工作的根本 出路在 于能源化 。秸 秆能 源化主要通过固化和气化 ２个途径实现 ，如将秸秆 等生物质 原料经过热塑挤压成型 ，并达到一定 的密度后 可制成生物质
颗 粒燃 料 。
能将其 ６ ％转化为颗粒燃料 ，那么就等 于建成 １ ０ 座年产 １０ ２
万 ｔ 煤矿。 的
３ 生 物质颗 粒燃 料生产 型式
按结构特 征 ，生物质 颗粒燃料 生产 型式 可分为对 辊式 、 螺旋式 、环模式和平模式。
３１ 对 辊 式 ．
对辊式 的工作部件是一对表 面有许多窝眼的压辊 ，～ 作
１１ ． ２１ ０ １
时两辊相对运动 ，将 落入窝眼 的粉 料挤压成颗粒 。该 结构的
缺点是挤压作用时间短 、颗粒密度低 。
３２ 螺 旋 式 ．
５ 生 物质颗 粒燃 料 生产 设 备
生物 质燃 料成 型设备 选 型 的原 则是 技术先 进 、经 济适
螺旋式 的结构 与绞 肉机相似 ，由挤压螺旋推进 器 、压缩 室 、模孔和切断 刀组 成 ，工作 时挤 压螺旋推进器把 压缩室 内 的粉料 向前推挤 ，使 其穿过模板孑 型成 圆柱形 ，随后 被切刀 Ｌ 切成粒状 。该结构 多用于生产膨化 饲料 ，缺点是螺旋 绞龙寿
择。
在东北地区以及 山东等省正如火如荼地推广应用 中。 从用 途看 ，生 物质 颗粒燃 料应 用范 围广 ，可 以代 替木
柴 、液化气等 ，广泛用 于生 物质秸秆发电厂 、企事业单位锅
生物质(农作物秸秆)致密成型技术概述
2 成型原料问题 生物质原料的特点是具有季节性、分散性，因此严
重的影响了生物质致密成型燃料的工业化生产，根据 中国特色，必须考虑生物质的收集半径。建议采取分 散设点加工及就地使用和集中调配使用的方法。解决 上述问题。考虑到收集范围问题，生物质致密成型设 备的生产率不宜过大。 3 配套设备问题
结渣：是由于秸秆相对于煤和其它的燃料中的碱金属和氯的含量较 高(钾1%左右，氯0.8%左右，是突出特点）加之秸秆收集过程中 带入较多的的SiO2，就使其在燃烧过程中产生含有较多碱金属的 飞灰颗粒。这些颗粒易凝结在锅炉部分受热面上，一定程度下形 成玻璃状的结渣，是一种复杂混合物。严重的结渣会使锅炉停止 运转。
农林废弃物主要由纤维素、半纤维素和木质素组成，木质素为 光合作用形成的天然聚合体，具有复杂的三维结构，是高分子物 质，在植物中含量约为15%～30%。当温度达到70～100℃，木 质素开始软化，并有一定的黏度。当达到200～300℃时，呈熔融 状，黏度变高。此时若施加一定的外力，可使它与纤维素紧密粘 结，使植物体积大量减少，密度显著增加，取消外力后，由于非 弹性的纤维分子间的相互缠绕，其仍能保持给定形状，冷却后强 度进一步增加，成为成型燃料。
CF型后，体积缩小，密度可达 1t/m3左右， 含水率在20%以下，便于贮存和运输。 成型燃料在燃烧过程中热值可达16000kJ/kg左右， 燃烧过程相对干净，热性能优于木材，体积发热量 与中质煤相当，可广泛用于民用炊事炉、取暖炉、 生物质气化炉、高效燃烧炉和小型锅炉，是易于进 行商品化生产和销售的可再生能源。
腐蚀：FeCL3 、碱金属 其它：我国化肥使用多，秸秆中N含量较高，据研究，N2O的温室
效应威力是CO2的296倍。还有一些燃烧微量元素的幅射都远远 大于其他燃料。
生物质燃料国家标准
生物质燃料国家标准生物质燃料是一种可再生能源，具有广泛的应用前景。
为了规范生物质燃料的生产和使用，我国制定了一系列的国家标准，旨在保障生物质燃料的质量和安全性。
本文将就生物质燃料国家标准进行介绍和解读，以便广大生物质燃料生产和使用者更好地了解和遵守相关标准。
首先，生物质燃料国家标准主要包括生物质颗粒、生物质颗粒燃料、生物质液体燃料和生物质气体燃料等几个方面。
其中，生物质颗粒主要指由农作物秸秆、木屑、锯末等原料经过加工成型而成的颗粒状燃料，其国家标准主要包括颗粒的尺寸、含水率、灰分含量、热值等指标。
生物质颗粒燃料则是指将生物质颗粒作为燃料进行燃烧，其国家标准主要包括燃烧性能、燃烧排放物限值等指标。
生物质液体燃料主要指生物质原料通过液化加工成为燃料，其国家标准包括密度、粘度、硫含量等指标。
生物质气体燃料则是指通过生物质气化或发酵产生的气体燃料，其国家标准主要包括气体成分、热值、含硫量等指标。
其次，生物质燃料国家标准的制定和实施对于生物质燃料产业的健康发展至关重要。
一方面，国家标准的实施可以规范生物质燃料的生产和使用，保障产品质量，降低环境污染，提高能源利用效率。
另一方面，国家标准的制定也需要充分考虑生产技术、市场需求、环境保护等多方面因素，促进生物质燃料产业的可持续发展。
因此，生物质燃料生产企业和使用者应当严格遵守国家标准，加强质量管理，提高生产工艺水平，推动生物质燃料产业的健康发展。
最后，生物质燃料国家标准的不断完善和更新也是一个持续的过程。
随着生物质燃料产业的发展和技术的进步，国家标准也需要不断修订和完善，以适应新的市场需求和技术要求。
因此，生物质燃料生产企业和使用者应当密切关注国家标准的动态变化，及时调整生产工艺和产品质量控制，以确保符合最新的国家标准要求。
总之，生物质燃料国家标准的制定和实施对于生物质燃料产业的发展至关重要。
生物质燃料生产企业和使用者应当充分了解和遵守相关国家标准，加强质量管理，推动生物质燃料产业的健康发展。
秸秆成型燃料清洁利用基本要求
秸秆成型燃料清洁利用基本要求1 范围本标准规定了秸秆成型燃料清洁利用的术语和定义、要求、试验方法。
本标准适用于使用秸秆成型燃料产生热能，用于粮食、药材、烟草等农作物烘干；养殖、种植与民用供热等生产与生活，及工业加热等。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 10180 工业锅炉热工性能试验规程GB/T 16157 固定污染源排气中颗粒物测定与气态污染物采样方法GB 13271-2014 锅炉大气污染物排放标准HJ/T 57 固定污染源排气中二氧化硫的测定定电位电解法HJ 693 固定污染源废气氮氧化物的测定定电位电解法HJ 973 固定污染源废气一氧化碳的测定定电位电解法JB/T 6672 燃煤热风炉NB/T 34010 生物质炊事烤火炉具试验方法DB34/Txxx-xxxx 秸秆固化成型燃料清洁生产技术规程3 术语和定义下列术语和定义适用于本文件。
3.1秸秆成型燃料 straw briquettes fuel以水稻，小麦，油菜，玉米等农作物秸秆为原料，通过机械设备加工成具有一定形状及尺寸、堆积密度大、利于运输及燃烧的成型燃料。
3.2秸秆成型燃料燃烧设备 straw briquettes burning equipment以秸秆成型燃料燃烧加热空气、水等工质的常压设备，用于粮食、药材、烟草等农作物烘干；养殖、种植与民用供热等农业生产与生活，包括热风炉、常压热水锅炉等。
3.3秸秆成型燃料清洁使用 clean utilization of straw briquettes fuel以秸秆成型燃料，在按生产规定参数（温度，压力）运行过程中，根据使用区域和燃烧设备类型严格控制大气污染物的排放以及燃烧设备能耗，实现秸秆成型燃料的高效清洁使用。
4 要求4.1 在政府相关部门规定的区域内使用秸秆成型燃料，并应符合DB34/Txxx-xxxx的要求。
生物质成型燃料技术
根据运转方式的不同，可分为: 间歇式 连续式
炭化炉
四.生物质设备厂家分析
一.金旺国际
JW系列颗粒机设备价格配置表
二.山东宇冠机械有限公司
环模制粒机 价格：14.5万 产能：1-1.5吨/时
具体操作见加工视频 原料含水率:13%-15%
三.郑州同创机械
生物质压缩成型燃料特点：
密度高、强度大：体积缩小6~8倍，密度约为1.1~1.4t/m3； 热值高：热值可达到16.7MJ/kg，能源密度相当于中质烟煤； 燃烧性能好：使用时火力持久，炉膛温度高，燃烧特性明显得到改善 。 形状和性质均一：便于运输和装卸、适应性强、燃料操作控制方便等 。
生物质成型影响因素
常用干燥机有回转圆筒干燥机、立式气流干燥机。
回转圆筒干燥机： 构造：
排湿口 干燥筒
进料口
热风炉
出料口 驱动装置
优点： 生产能力大，运行可靠，操作容易，适应性强，流体阻力小， 动力消耗低。 缺点： 设备复杂，体积庞大，一次性投资高，占地面积大。
干燥过程： 原料进入干燥筒； 干燥筒作低速回转运动。干燥筒向出口方向下倾2～10°，并在筒内安装有抄 板。 物料在随干燥筒回转时被抄起后落下，由热风发生炉产生的热风加热干燥； 由于干燥筒的倾斜及回转作用，原料被移送到出料口排出机外。
加热
棒形成型机的加热温度一般在150~300℃之间； 颗粒成型机没有外热源加热，但成型过程中原料与机器工作部件之间的 摩擦作用可将原料加热到100℃左右。
加热方式： 电阻丝加热、导热油加热。应先预热后开机。
也可加大成型模内壁的夹角，利用挤压过程中产生摩擦热加热。 但动力消耗大，螺旋头和模具磨损加剧，一般30~50h就得更换螺旋头 。
秸秆固化成型技术(上)
为 农村 居 民提 供 炊 事 、 取暖用能， 颗粒表 面的碳化和龟裂有 可能会 引 而 原料 水分过 高 时 ， 加 热 也可 以作 为农产 品加 工业 （ 粮 食烘 起 白燃 ； 干、 蔬 菜、 烟 叶等 ） 、 设施 农业（ 温 过 程 中产 生 的水 蒸 气 就 不 能顺 利 会 增加 体积 ， 降低机械 强度 。 室） 、 养 殖 业 等 不 同规 模 的 区域 供 排 出 ， ２ ． 粉 碎 秸 秆 类 原料 需通 过 热燃 料， 另外 也可 以作 为工 业锅 炉 和 电， 一 的燃料 ， 替代煤等化石能源。 粉碎机 进行 粉碎处 理， 通 常 使 用 锤 片式粉 碎机 ， 粉碎 的粒度 由成 型 二、 技 术流程 农林 废 弃 物 的 固体 成 型 技术 燃 料 的 尺 寸 和 成 型 工 艺 所 决 定 。 按 生产 艺分为 粘结成 型 、 压 缩颗 （ 未 完待续 ） （ 苏能环 ）
粒 燃料 和热 固体 成型工 艺 ， 可制成 棒状、 块状、 颗 粒状 等各 种 形状 。 固 体 成 型 的 工 艺流 程 主 要 是将 回收
的农 作物 秸 秆粉 碎 、 堆放软化（ 含
水率 控制 在 １ ５ ％～ ３ ５ ％ ） 、 经 上 料 机 将物 料 送 进 生 物 质燃 料 成 型 机 内模压 成型 、 冷 却、 定量 包装 。
４ ４ ２ ０ １ ７ 年 第４ 期 发展 为要， 环境优 先
０ ％～ ４ ０ ％ ， 通 过 自然 晾 晒 或 烘 干 于贮 运和 运输 、 易 于实现 产业 化生 ２ 产和 规模 应用 等优 点 。 秸 秆 固化成 方法 进行干 燥 。 用滚 筒干燥 机进 行 烘 干 ， 可 将 原 料 的 含 水 率 降低 至 型后， 燃 烧 特 性 可得 到 明显 改善 ， ％～ １ ０ ％ 。 原料 太 干 ， 压 缩 过 程 中 使用时火力持久， 炉膛 温 度 高 ， 可 ８
生物质燃料生产安全要求
生物质燃料生产安全要求生物质燃料是一种可再生能源，在减少温室气体排放、替代化石燃料等方面具有重要的作用。
然而，在生产生物质燃料的过程中，也存在一些安全隐患。
为确保生产过程中的安全性，必须强化安全要求，并加强管理措施。
一、生产过程安全保障1.安全设备在生产过程中，必须安装各种安全设备，以确保设备的安全运行。
例如：断路器、故障保护器等等，以保证系统的安全和稳定性。
2.安全防护对生产过程需要进行严格的安全防护工作，对设备、管道的安全防护，以及工作人员的安全防护等方面进行保障。
3.质量控制生产过程中，严格控制原料质量和生产过程中产品质量的检测，确保不良品不被混入产品中，从而保证产品的质量和使用安全。
二、安全管理要求1.员工培训为增强企业员工对安全生产的意识，加强员工安全意识的培训，提高员工防灾减灾意识，也可针对生产过程中的各种安全隐患，加强针对性培训。
2.监管管理企业要建立严格的监管管理制度，加强企业的安全生产工作，对从业人员进行安全培训、车间管理、物品管理等方面加强监督和管理。
3.应急预案制定在生产过程中，应制定详细的应急预案，明确安全事故应对流程，保证安全事故发生时能够及时有效地进行应急响应。
三、采用环保工艺1.生产过程中应减少质料损失，达到“零废弃”。
2.推行先进的环保技术和生态工程，保护自然环境和生态环境的稳定性。
3.对于可能产生环境污染的物质和工艺采用先进的废气处理、废水治理等环保设备，减少二次污染。
四、科研创新1.加强生物质燃料技术研发，降低生产过程的技术成本。
2.加强生物质燃料生产技术的推广，为节能减排做出努力。
结论以上是生物质燃料生产安全要求的一些基本方面，企业在生产过程中，应当根据实际情况加强企业的生产管理，不断推动安全管理加强和安全技术的创新，建立科学的生产管理制度和制定完善的应急预案，以确保生产活动的安全和稳定性，为人类创造更加美好的生活环境。
