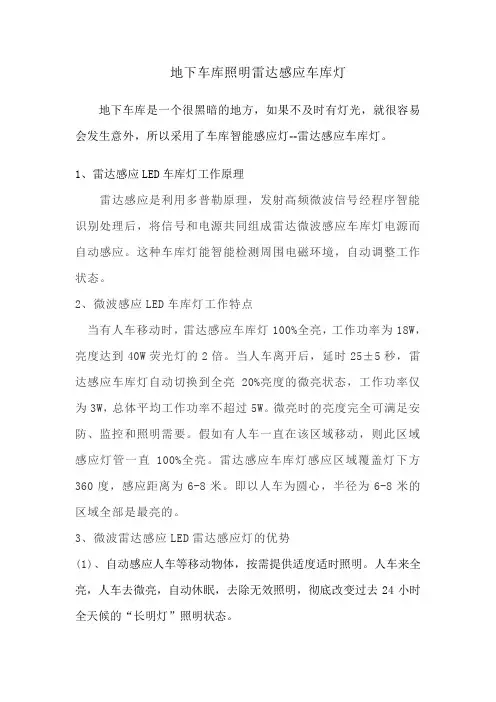

地下车库照明雷达感应车库灯
地下车库照明雷达感应车库灯
地下车库是一个很黑暗的地方，如果不及时有灯光，就很容易会发生意外，所以采用了车库智能感应灯--雷达感应车库灯。
1、雷达感应LED车库灯工作原理
雷达感应是利用多普勒原理，发射高频微波信号经程序智能识别处理后，将信号和电源共同组成雷达微波感应车库灯电源而自动感应。
这种车库灯能智能检测周围电磁环境，自动调整工作状态。
2、微波感应LED车库灯工作特点
当有人车移动时，雷达感应车库灯100%全亮，工作功率为18W，亮度达到40W荧光灯的2倍。
当人车离开后，延时25±5秒，雷达感应车库灯自动切换到全亮20%亮度的微亮状态，工作功率仅为3W，总体平均工作功率不超过5W。
微亮时的亮度完全可满足安防、监控和照明需要。
假如有人车一直在该区域移动，则此区域感应灯管一直100%全亮。
雷达感应车库灯感应区域覆盖灯下方360度，感应距离为6-8米。
即以人车为圆心，半径为6-8米的区域全部是最亮的。
3、微波雷达感应LED雷达感应灯的优势
(1)、自动感应人车等移动物体，按需提供适度适时照明。
人车来全亮，人车去微亮，自动休眠，去除无效照明，彻底改变过去24小时全天候的“长明灯”照明状态。
(2)、LED光源在雷达感应灯中的应用，张扬了LED灯珠的优点：寿命长、光效高、体积小、易控制。
避免了普通灯具的缺点：没有持续高温引起光衰，节电的高效益可快速收回高投入，超长寿命节省大量人工维修更换费用，自动感应带来极大的便利。
地下停车场照明节能改造方案

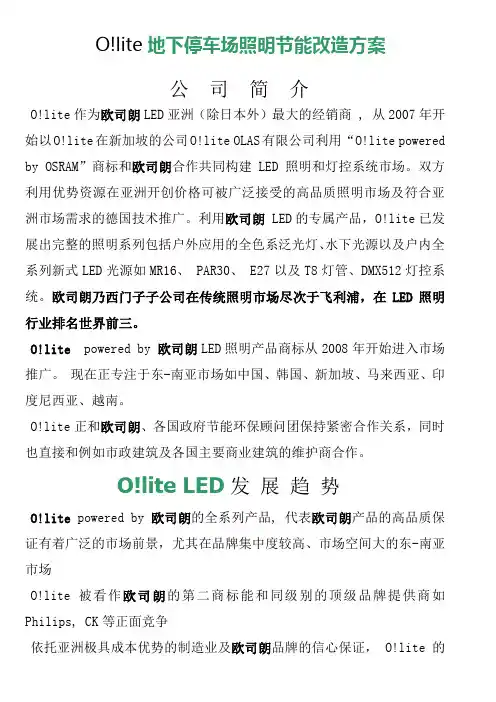

O!lite地下停车场照明节能改造方案公司简介O!lite作为欧司朗LED亚洲（除日本外）最大的经销商 , 从2007年开始以O!lite在新加坡的公司O!lite OLAS有限公司利用“O!lite powered by OSRAM”商标和欧司朗合作共同构建LED照明和灯控系统市场。
双方利用优势资源在亚洲开创价格可被广泛接受的高品质照明市场及符合亚洲市场需求的德国技术推广。
利用欧司朗 LED的专属产品，O!lite已发展出完整的照明系列包括户外应用的全色系泛光灯、水下光源以及户内全系列新式LED光源如MR16、 PAR30、 E27以及T8灯管、DMX512灯控系统。
欧司朗乃西门子子公司在传统照明市场尽次于飞利浦，在LED照明行业排名世界前三。
O!lite powered by 欧司朗LED照明产品商标从2008年开始进入市场推广。
现在正专注于东-南亚市场如中国、韩国、新加坡、马来西亚、印度尼西亚、越南。
O!lite正和欧司朗、各国政府节能环保顾问团保持紧密合作关系，同时也直接和例如市政建筑及各国主要商业建筑的维护商合作。
O!lite LED发展趋势O!lite powered by 欧司朗的全系列产品, 代表欧司朗产品的高品质保证有着广泛的市场前景，尤其在品牌集中度较高、市场空间大的东-南亚市场O!lite 被看作欧司朗的第二商标能和同级别的顶级品牌提供商如Philips, CK等正面竞争依托亚洲极具成本优势的制造业及欧司朗品牌的信心保证， O!lite的未来发展潜力是无限的LED市场机会无论如何都是不可错失的。
未来几年我们将和所有来自台湾的大公司如富士康、Kinpo集团等，以及韩国的“巨人”三星集团在LED 光源市场做充分竞争我们需要创造最合理的架构面对竞争，充分利用各国当地的资源及政府节能环保部门进行项目合作O!lite LED简述本方案是根据工厂、车间、商场、超市、教室、医院机场、地下车库照明使用的T8日光灯管，这种光源要使用8W的电感整流器，实际消耗总功率为44W，每年要消耗大量电能，而且有嗡嗡噪音和频闪，需要经常需要更换灯管和启辉器，维护相当繁琐。
地下车库智能照明方案设计
地下车库智能照明控制系统方案目录一、概述 (3)二、项目需求分析 (3)三、设计原则 (4)四、设计依据 (5)五、系统设计方案 (6)六、智能照明的优越性 (7)七、设备配置介绍 (8)7.1 控制系统简介 (8)7.2 选用设备参数 (9)7.2.1可编程智能控制器 (9)7.2.2开关量模块 (10)7.2.3智能场景开关面板 (12)7.2.4人体红外探测器 (13)7.2.5系统软件平台 (15)7.3部分案例................................... 错误！未定义书签。
一、概述●随着现代高层建筑的发展，出于经济效益的考虑，也为了使用的方便和舒适，地下车库成为现代建筑必不可少的配套建筑之一。
由于地下车库的特殊性，面积较大、层高较低、没有或很少自然采光等，需要有大量的长期照明设备。
在照明设计时应多方面斟酌考虑，有设计缺陷的照明系统会影响行车安全、误导行车方向、浪费能源。
虽然有的停车场在某些特定区域采用红外或声控开关来控制照明，但是节能效果不很明显。
●程必信科技（天津）有限公司凭借在业内领先的技术优势和丰富的实际工程应用经验，将科技、高品质和人性化的设计注入每个产品，面向地下停车场推出：TJSMC地下停车场智能照明控制系统，它通过先进的PBUS总线控制技术，能实现对地下停车场的灯光进行智能化管理与控制，从而达到良好的节能效果、有效地延长灯具的寿命、管理维护非常方便、改善工作环境和提高工作效率、为地下停车场的管理带来较高的经济回报率。
该系统是在社会和酒店发展的战略高度，为提高地下停车场的档次、科学管理水平、节能减排、精简人员、节省运营成本和提高服务质量，而提供的一套完整信息化建设及智能控制的系统解决方案。
二、项目需求分析①工程概述本工程XXXXXXXXXX地下车库。
②项目需求由于地下停车库的位置特点所限，自然采光比较差，因此照明问题往往是物业公司关注的重点，主要表现在以下几个方面：1、一般车库照明都需要7*24小时不间断照明，一年总计电费相当可观；2、车库照明灯具数量相对较多，维修工作量大、灯具更换成本高；3、传统照明控制方式比较单一，灯具的开、关也比较麻烦；4、有些物业为了节约照明成本，会采用减少照明路数的方式达到节约电费的目的，但同时又会导致车库照度降低，影响监控效果，提升停车风险等一系列安全问题，增加管理难度；根据项目图纸及甲方需求并结合以往泰杰赛在其他项目实施中的实际经验，我们对于本项目需求分析如下：（1）通过智能灯光控制系统能节省非常庞大的能源消耗；（2）能够对地下停车场内所有灯光实施监控；（3）地下停车场的灯具数量多，品质高，通过智能照明控制系统可延长灯具的寿命，降低停车场运行费用；三、设计原则智能照明控制系统设计遵循技术先进、功能齐全、性能稳定、时尚创新的原则。
地库智慧照明改造工程方案

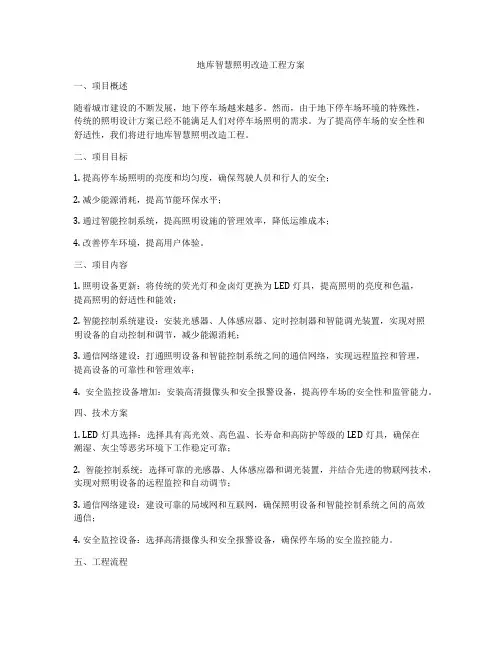

地库智慧照明改造工程方案一、项目概述随着城市建设的不断发展，地下停车场越来越多。
然而，由于地下停车场环境的特殊性，传统的照明设计方案已经不能满足人们对停车场照明的需求。
为了提高停车场的安全性和舒适性，我们将进行地库智慧照明改造工程。
二、项目目标1. 提高停车场照明的亮度和均匀度，确保驾驶人员和行人的安全；2. 减少能源消耗，提高节能环保水平；3. 通过智能控制系统，提高照明设施的管理效率，降低运维成本；4. 改善停车环境，提高用户体验。
三、项目内容1. 照明设备更新：将传统的荧光灯和金卤灯更换为LED灯具，提高照明的亮度和色温，提高照明的舒适性和能效；2. 智能控制系统建设：安装光感器、人体感应器、定时控制器和智能调光装置，实现对照明设备的自动控制和调节，减少能源消耗；3. 通信网络建设：打通照明设备和智能控制系统之间的通信网络，实现远程监控和管理，提高设备的可靠性和管理效率；4. 安全监控设备增加：安装高清摄像头和安全报警设备，提高停车场的安全性和监管能力。
四、技术方案1. LED灯具选择：选择具有高光效、高色温、长寿命和高防护等级的LED灯具，确保在潮湿、灰尘等恶劣环境下工作稳定可靠；2. 智能控制系统：选择可靠的光感器、人体感应器和调光装置，并结合先进的物联网技术，实现对照明设备的远程监控和自动调节；3. 通信网络建设：建设可靠的局域网和互联网，确保照明设备和智能控制系统之间的高效通信；4. 安全监控设备：选择高清摄像头和安全报警设备，确保停车场的安全监控能力。
五、工程流程1. 前期准备：进行停车场现状的勘察和评估，确定改造方案和设备选型，并制定详细的施工计划和管理方案；2. 设备采购：购买LED灯具、智能控制系统、通信设备和安全监控设备，并进行设备检测和调试；3. 施工实施：根据施工计划，进行设备安装、接线调试和设备调试，确保整个系统的正常运行；4. 质量验收：进行整个系统的功能测试和质量验收，确保系统满足设计要求；5. 项目交付：将整个系统交付给业主，并进行培训和技术支持，确保系统的正常运行。
地下停车场照明设计地下汽车库照明设计的若干问题
地下停车场照明设计地下汽车库照明设计的若干问题2011-11-06地下停车场照明设计地下汽车库照明设计的若干问题地下停车场照明设计地下汽车库照明设计的若干问题一、关于汽车库照度标准的要求目前，有3本规范对于车库内照度问题进行了规定。
《建筑照明设计标准》(GB50034-2004)中，第5.4.1条规定"车库的照度标准值(以地面为参考平面)为7 5LX"，这其中并没有分档。
《汽车库建筑设计规范》(JGJ 100-98)，给出的照度标准分别是：行车道低、中、高三个照度标准值(以地面为参考平面)分别为20 LX，25 LX，30 LX；停车位低、中、高三个照度标准值(以地面为参考平面)分别为10 LX，15 LX，20 LX。
而《地下建筑照明设计标准》(CECS45：92)表3.2.4中,地下停车场的行车道低、中、高三个照度标准值(以地面为参考平面)分别为30LX、50LX、75LX，地下停车场的停车位低、中、高三个照度标准值(以地面为参考平面)分别为20LX、30LX、50LX。
三本规范有关车库照度标准的数值相差很大，给设计带来不便。
我们曾现场体会过一个按70LX照度标准设计建成的车库，当灯具全亮时，其照度却是远超出了实际需要，虽然对灯具控制采取分组等措施，但受物业人员管理水平限制，灯具全开的时段依然很多，从另一方面讲，如果有一半的照度就能满足需要，我们何必要设计安装那么多灯具呢，即造成资金浪费，又增加了控制布线复杂性。
汽车作为一种可以在黑暗环境下高速行驶的交通工具，其对人工光照条件要求并不高，而车库作为存放车辆的场所，其照明主要为满足平时卫生清扫、设备维护及司乘人员安全离开车库服务，所以车库内的照度可以适当降低。
设计人员在执行规范过程中往往倾向于执行出版年份较晚的规范，在这3本规范中，《建筑照明设计标准》是出版日期最近的规范，其规定的75LX的照度标准会使得车库建成后的照度值就大于实际需要，造成浪费。
地下停车场LED灯节能改造方案
地下停车场LED灯节能改造方案目录一、前言 (1)二、现状分析 (1)三、节能改造目标 (2)四、技术路线 (3)4.1 节能照明产品选择 (4)4.2 LED灯改造方案设计 (6)五、实施方案 (7)5.1 照明系统设计与调整 (8)5.2 LED灯安装与调试 (9)5.3 系统节能效果评估与优化 (11)六、经济效益分析 (12)6.1 节能效益计算 (13)6.2 经济效益评估 (14)七、风险评估与应对措施 (14)八、总结与展望 (16)一、前言随着社会经济的发展和城市化进程的加快，汽车已经成为人们出行的重要交通工具。
在车辆迅速增多的同时，车位紧张问题逐渐显现。
为解决停车难的问题，越来越多的地下停车场应运而生。
传统的停车场照明系统往往存在能耗高、维护成本高、安全隐患等问题。
对地下停车场LED灯进行节能改造已成为当务之急。
LED灯作为一种新型照明设备，具有高效、节能、寿命长等优点，是地下停车场照明的理想选择。
本文将探讨地下停车场LED灯节能改造的可行性，并提出相应的改造方案，以期为地下停车场的照明改造提供有益的参考。
二、现状分析随着城市化进程的加快，地下停车场作为现代城市建设的必要组成部分，其数量及规模不断增大。
在地下停车场的建设与使用过程中，能源消耗巨大，特别是照明系统占比较大。
当前地下停车场普遍使用的是传统的照明设备，如荧光灯、白炽灯等，这种照明方式不仅耗电量大，而且使用寿命相对较短，维护成本较高。
针对现有地下停车场LED灯节能改造的需求，我们必须对当前状况进行深入分析。
现有照明系统可能存在亮度不足或过度照明的问题，难以满足夜间停车需求与人行安全的需求。
由于地下停车场空间相对封闭，照明系统的能效和光线分布对驾驶员和行人的视觉舒适度至关重要。
考虑到地下停车场的特殊环境（如潮湿、高温等），灯具的耐用性和维护成本是节能改造过程中必须考虑的重要因素。
当前的能源管理系统可能缺乏智能化控制手段，无法根据实时需求调整照明亮度，导致能源浪费现象严重。
地下停车场节能照明解决方案
技术进步：LED照明技术发展迅速，节能效果显著
方案目标
降低能耗：通过优 化照明设计和控制 策略，降低照明系 统的能耗
提高照明质量：通 过合理的照明设计 和控制策略，提高 照明系统的照明质 量和舒适度
降低维护成本：通 过采用长寿命、低 维护成本的照明设 备和控制策略，降 低照明系统的维护 成本
提高管理水平：通 过采用智能照明控 制系统，提高照明 系统的管理水平和 效率
某城市地下停车场采用自然采 光系统，降低照明能耗
市场前景
政策支持推动地下 停车场节能照明解 决方案的普及
节能照明市场需 求持续增长
地下停车场节能照 明解决方案具有较 高的性价比
技术创新为地下停 车场节能照明解决 方案带来新的机遇
未来发展趋势
智能照明系 统：利用物 联网技术， 实现照明系 统的智能化 控制和管理
照明
应急电源：配备应急电源，确 保在停电或故障情况下，停车
场内仍能保持供电
应急疏散通道：设置应急疏散 通道，确保在紧急情况下，停
车场内人员能够快速疏散
应急救援设备：配备应急救援 设备，如灭火器、急救包等， 确保在紧急情况下，能够及时
进行救援
应急演练：定期进行应急演练， 提高停车场内人员的应急处理
能力和安全意识
02
智能照明控制系统：根据环境需求自动调节亮度、色温等
03
太阳能照明：利用太阳能进行照明，降低能源消耗
04
自然采光设计：充分利用自然光，降低人工照明需求
智能控制技术
自动感应：根据车 辆和行人的移动， 自动调节照明亮度
01
定时控制：根据不 同时间段，自动调 整照明时间和亮度
02
04
节能优化：通过智 能控制技术，实现 照明系统的节能优 化，降低能耗成本
LED雷达地下停车场照明节能改造方案物业
一、香港某地下停车场(物业)照明节能改造方案简介注：每年减少用电304410度，可为国家节省约105吨标准煤，同时也将减少二氧化碳（CO2），二氧化硫（SO2），粉尘的排放，创造无可估计的社会效益。
二、香港某地下停车场(物业)用电现状分析：2.1香港某地下停车场(物业)照明现状分析:1、安全管理：地下停车场采光不好，照明问题一直是困扰着开发商，物业公司和业主，为了保护人、车安全，物业公司高成本运营停车场；2、照明费用：车库照明需要24小时工作，每支灯管每天耗电量约为1度，每年耗电量约为360多度电，每年约为360多元电费，无车进出车库时，车库照明还是一直亮着；3、维护工作：车库灯管数量多，传统灯管功耗大，寿命短，需要大量的维护工作，增加物业公司员工风险工作；4、传统停车场使用照明灯具功率大电感式荧光灯管：功率40W左右，启动时还有噪音；电子式荧光灯：功率28-36W左右，功率大，不节能，寿命短，灯管易坏。
对于新建地下停车场：我们根据国家标准GB 50034--2004《建筑照明设计标准》的规定（或者用能客户提供的设计方案）设计方案。
其中色温、显色指数、照度均匀度、眩光、电源适用范围等方面都要考虑，经客户审核后安装。
对于现有的停车场：改造停车场灯具。
用LED灯具替代，部分改用智能感应控制，降低灯具用电费用。
改造停车场灯光控制，根据需要合理安排灯光的明暗度，以达到再次降低用电费用的目的。
2.2照明节能改造的必要性和必然性降低运营成本：随着我国市场经济体制的不断完善，国内大多数企业面临全球化的市场竞争日益加剧，多数企业都面临着利润下滑的处境，对此，只能从加强市场开拓以及强化成本控制两方面着手。
而在物业的各项成本中，电费已成为紧随原人工成本之后的最大成本。
对大多数物业而言，电费也是未被企业控制的最后一项成本，许多物业由于管理等各方面原因，用电利用效率普遍偏低，节能潜力巨大，因此通过技术手段来降低电费支出、提高利润空间势在必行，其中地下停车场照明节能潜力就很可观。
地下停车场智慧照明解决方案
地下停车场智慧照明解决方案（节能）一、地下停车场照明现状分析1、安全管理：地下停车场由于采光不好，照明问题一直是困扰着开发商、物业公司和业主，为了保护人、车安全，灯光长期处于高亮度高成本运行状态，给业主物业运营带来了极大的运营成本。
2、照明费用：车库照明需要24 小时工作，每支灯管每天耗电量约为1 度（以43W荧光灯计算0.043*24=1.032度），每年耗电量约为365 度电，无车进出车库时，消耗地球宝贵能源。
3、维护工作：车库灯管数量多，传统灯管功耗大，寿命短，需要大量的维护工作，增加物业公司员工风险工作。
4、使用灯具：电感式荧光灯：功率43 瓦，功率大，电量损耗大，噪音大。
电子式荧光灯：功率36 瓦，功率大，不节能，寿命短，灯管易坏。
二、停车场照明主要问题1、车库为了保证安全管理，必须使用常亮照明，车库灯具数量大，灯管需要24 小时常亮，满功率高损耗。
2、车库照明电费昂贵，以1000 支传统荧光灯， 24 小时常亮，每年电费约为：226008 元=（ 43 瓦x 24 小时/1000 x 365 天x 1000 支x 0.6 元）注：1000W/h=1度3、传统荧光灯，功率大，损耗大，电费高，寿命短，灯管损坏更换快，维护工作量大，维护成本高。
4、无车进出车库，灯具正常亮，分分秒秒减少物业公司纯利润，消耗国家能源资源，不能响应企业低炭环保工作。
三、解决方案 :(停车场的照明需求)1.满足车库照明的照度和舒适度。
2.灯具寿命长（ 5 万小时以上），降低维护成本。
3.采用绿色照明产品，实现低炭节能又环保4.使用物联网智能LED T8 灯管，合理调控明暗度，实现人来灯亮，人去转暗，自动休眠，按需照明，降低用电费用。
四、具体停车场解决方案1、新建停车场：使用非凡士物联网智能LED T8 灯管（18W），灯具可在18W到0W之前调整灯具的使用功率。
以无人无车时最低5％功率（0.9W），有人有车时最高70％功率（12.6W）计算，经过计算车库平均每天百分之90时间都处于无人无车状态即最低照度值。
