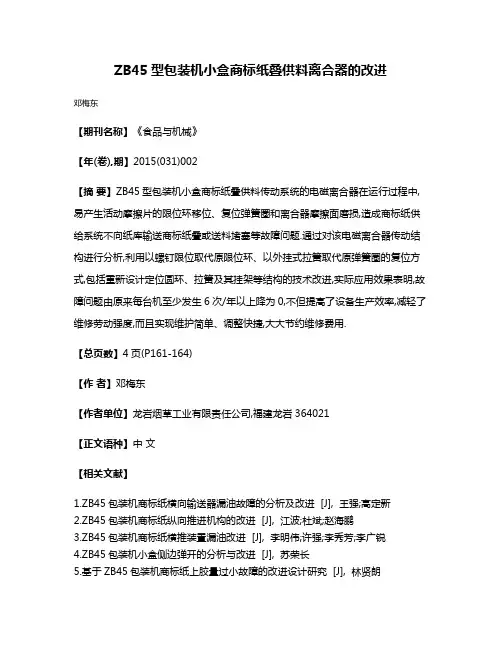

ZB45型包装机小盒商标纸叠供料离合器的改进
邓梅东
【期刊名称】《食品与机械》
【年(卷),期】2015(031)002
【摘要】ZB45型包装机小盒商标纸叠供料传动系统的电磁离合器在运行过程中,易产生活动摩擦片的限位环移位、复位弹簧圈和离合器摩擦面磨损,造成商标纸供给系统不向纸库输送商标纸叠或送料堵塞等故障问题.通过对该电磁离合器传动结构进行分析,利用以螺钉限位取代原限位环、以外挂式拉簧取代原弹簧圈的复位方式,包括重新设计定位圆环、拉簧及其挂架等结构的技术改进,实际应用效果表明,故障问题由原来每台机至少发生6次/年以上降为0,不但提高了设备生产效率,减轻了维修劳动强度,而且实现维护简单、调整快捷,大大节约维修费用.
【总页数】4页(P161-164)
【作者】邓梅东
【作者单位】龙岩烟草工业有限责任公司,福建龙岩364021
【正文语种】中文
【相关文献】
1.ZB45包装机商标纸横向输送器漏油故障的分析及改进 [J], 王强;高定新
2.ZB45包装机商标纸纵向推进机构的改进 [J], 江波;杜斌;赵海鹏
3.ZB45包装机商标纸横推装置漏油改进 [J], 李明伟;许强;李秀芳;李广锐
4.ZB45包装机小盒侧边弹开的分析与改进 [J], 苏荣长
5.基于ZB45包装机商标纸上胶量过小故障的改进设计研究 [J], 林贤朗
因版权原因，仅展示原文概要，查看原文内容请购买。
ZB45型包装机一号轮烟组套口保险装置的设计
ZB45型包装机一号轮烟组套口保险装置的设计发布时间：2022-11-10T09:19:25.779Z 来源：《科学与技术》2022年14期7月作者：韩俊汪洋戴子文方飞飞[导读] 安徽中烟滁州卷烟厂的ZB45卷烟包装机的模盒输送带上烟支组由烟支推送杆推送韩俊汪洋戴子文方飞飞安徽中烟工业有限责任公司滁州卷烟厂滁州市 239000摘要：安徽中烟滁州卷烟厂的ZB45卷烟包装机的模盒输送带上烟支组由烟支推送杆推送，进入1号轮烟支夹的过程中，由于烟支组中混杂褶皱、破损等缺陷烟支可能导致1号轮受高速烟支组打击而受损或者机器故障停机等问题。
本文基于这个现场生产问题，设计出一种ZB45烟支包装机1号轮烟组套口保险装置，可实现遇缺陷烟支自动停机，从而保护1号轮不被损坏。
关键词：ZB45包装机，1号轮，套口保险装置，缺陷烟支组1 引言在设备正常运作过程中，在设备的一些旋转或者传动部位，由于人为操作失误或者缺陷产品流入，可能会对设备造成损坏，绝大部分的设备都设置有自动保护停机联锁装置[1,2]。
本文针对混杂破碎、褶皱等缺陷烟支的烟支组进入1号轮的过程中可能会对1号轮造成冲击损坏或者设备停机的问题[3,4]，设计出一种ZB45烟支包装机1号轮烟支组套口保险装置，可实现遇缺陷烟支组可及时自动停机，来保护1号轮不被损坏的目的。
2 设计背景（1）现有设备1号轮进烟原理[5]设备在运行过程中，1号轮轴向承接来自膜盒输送带上7-6-7烟支组，烟支组在烟支伸缩杆的推动作用下，经烟支组套口进入1号轮的烟支夹中，烟支组正好在烟支夹内，烟支组的高度和烟支夹上下卡爪的高度基本一致，从而烟支夹对烟支组起到稳定作用，然后经1号轮逆时针旋转转位之后交接到2号轮，其中，1号轮每旋转180°承接来自膜盒输送带上的1组烟支组，此外，该机型的包装机1号轮的转动速度很快。
因此，烟支组的纵向高度不能有大误差，否则会影响烟支组顺利进入1号轮中。
（2）1号轮进烟问题在设备运行过程中，由于膜盒输送带上的烟支只有空头等检测，因此，可能有些烟支组中混杂了其他缺陷烟支，通过长期的现场生产发现，这些烟支主要为一些破碎、褶皱或倾斜烟支，这些缺陷烟支基本会导致烟支组纵向高度增大，导致烟支组的纵向高度大于烟支夹上下的高度；因而，烟支组在烟支伸缩杆推送至1号轮过程中会冲击1号轮的烟支夹，特别在高速运转过程中，高速烟支瞬间停止，释放巨大动能，可对烟支夹造成永久性损坏。
ZB45包装机商标纸上胶量过小故障分析
ZB45包装机商标纸上胶量过小故障分析在ZB45包装机的生产过程中，商标纸是必不可少的一种材料，其主要功能是为产品附上商标，以便于对产品进行识别。
而商标纸上的胶水，则是将商标纸固定在产品表面的关键因素。
然而，在实际生产中，ZB45包装机出现了商标纸上胶量过小的故障，导致商标纸无法完全粘贴在产品上，给生产过程带来了一定的负面影响。
商标纸上胶量过小的故障可能源于以下几个方面：1. 胶水配方问题。
商标纸上的胶水需要具有一定的粘性和持久性，以确保商标纸能够完全附着在产品表面。
如果胶水配方中某些成分比例不正确，或者使用了低质量的原材料，就会导致胶水粘性不足，无法有效固定商标纸。
2. 胶水喷雾量不足。
商标纸上的胶水需要通过喷雾设备喷洒在商标纸的表面，然后再将商标纸粘贴在产品上。
如果胶水喷雾量不足，商标纸表面就无法完全涂覆胶水，导致附着力不足。
3. 喷嘴堵塞。
喷雾设备在使用过程中，由于喷嘴容易被阻塞，需要定期维护。
如果喷嘴未能及时清洁，就会导致喷头出现堵塞，胶水喷洒不均匀，从而导致商标纸附着力不足。
4. 环境湿度问题。
商标纸上的胶水需要在适宜的湿度环境下干燥才能够很好地发挥作用。
如果环境湿度过大，将导致胶水粘性下降，无法将商标纸牢固地粘贴在产品上。
在排除故障原因后，需要采取相应的措施来解决商标纸上胶量过小的问题。
首先，需要更换胶水配方或使用更高质量的原材料，并执行必要的测试和验证工作，以确保胶水可以达到足够的粘性和持久性。
然后，需要排查喷雾设备、喷嘴和管道的堵塞情况，并定期清洁和维护喷雾设备，以防止胶水喷洒不均引起商标纸附着力不足。
此外，需要在生产现场控制环境湿度，以确保商标纸的胶水干燥完全，附着力得以最大程度发挥。
ZB45包装机商标纸上胶量过小故障分析
ZB45包装机商标纸上胶量过小故障分析【摘要】本文针对ZB45包装机商标纸上胶量过小的故障进行分析。
在故障现象分析部分，详细描述了该故障的表现和影响。
可能原因分析部分分析了可能导致此故障的原因，如设备故障或操作不当等。
解决方法探讨部分提出了一些解决该故障的方法并进行了比较和评估。
通过实验验证部分的实验结果证实了提出的解决方法的有效性。
在故障预防措施部分提出了一些预防该故障的措施以避免类似问题再次发生。
在总结了商标纸上胶量过小故障分析的要点，提出了优化改进建议，并展望了未来研究方向。
通过本文的详细分析和探讨，可以帮助相关企业更好地解决和预防类似故障，提高生产效率和质量。
【关键词】ZB45包装机、商标纸、胶量过小、故障分析、故障现象、可能原因、解决方法、实验验证、故障预防、总结、优化改进、未来方向、展望1. 引言1.1 ZB45包装机商标纸上胶量过小故障分析ZB45包装机是一种常用的包装设备，用于商标纸的贴合工作。
在使用过程中，有时会遇到商标纸上胶量过小的故障。
本文将针对这一问题展开分析和探讨，以帮助用户更好地理解和解决类似故障。
在实际工作中，商标纸上胶量过小的故障表现为商标纸无法完全粘贴在产品上，导致包装效果不佳。
可能的原因包括胶水粘度不足、喷胶系统故障、喷嘴堵塞等。
为了解决这一问题，可以尝试调整胶水粘度、清洁喷嘴、更换损坏的喷嘴等方法。
为了验证解决方法的有效性，可以进行实验验证。
通过对不同方法的比较，找出最适合的解决方案。
为了避免类似故障再次发生，可以制定一些故障预防措施，如定期维护设备、使用优质原材料等。
本文将对ZB45包装机商标纸上胶量过小的故障进行深入分析，提出解决方法，并通过实验验证其有效性。
最终总结故障原因，提出优化改进建议，并展望未来研究方向，以期为用户提供更好的包装解决方案。
2. 正文2.1 故障现象分析故障现象分析是对ZB45包装机商标纸上胶量过小故障进行详细描述和分析。
在实际操作中，操作人员发现商标纸上的胶量明显不足，导致商标粘贴效果不佳，甚至有商标掉落的情况发生。

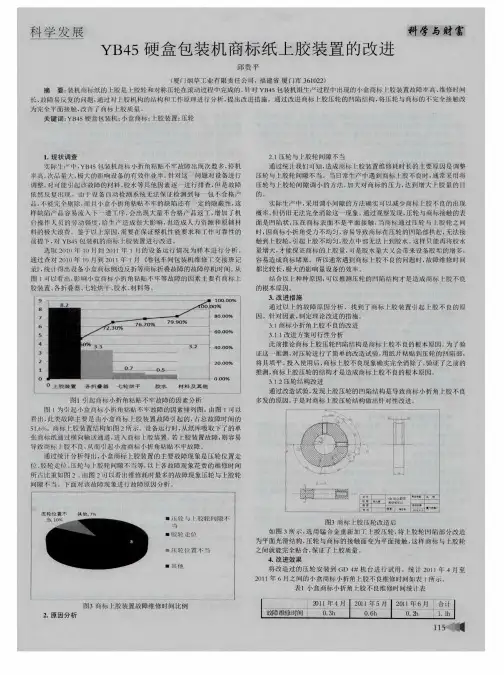

YB45硬盒包装机商标纸上胶装置的改进
货源精准分配到最需零售客户 中， 使货源投放数量、 结构 、 品牌分布等合市 场 消费需求， 尤其要注意统计、 对 比、 分 析每个客户 的销量 、 结构、 规格 、 利 润、 品牌 淡 旺 季 的 经 营特 点 ， 做 到预 测 主 体 、 预测周期 、 预测时间 、 预 测 内容 明确， 不断增强“ 精准营销 ” 的针对性 、 及时性、 预见性 和有效性 ， 从而进 ～ 步 提 高客 户 卷 烟 盈 利 水 平 。 二是创新服务手段 ， 从服务上提高卷烟零售客户盈利水平。 （ １ ） 加强客户培训， 提高经 营能力 。可 以先选择一 一 些经营能力 强、 卷烟
客户高于集镇及农村客户 。宄其原因 ， 一是农村客 户资金回笼快 ， 盈利就 低； 城 区客 户 资 金 回笼 慢 ， 盈利就高； 二 是城 区 客户 的 明码 标 价 明 显 好 于 乡 镇及农村客户； 三 是 城 区卷 烟 客 户 经 营 场 所 多为 租 赁 ， 而 乡 镇 及 农 村 客 户 的经 营城所 多为 自有 ， 城区客户经营成本高于乡镇及农村客户。 二是盈利水平业态差异 。 从本地商超类、 烟酒 专营店 、 食杂店三个业态 分别抽 取 ６ Ｏ户、 ３ Ｏ户、 ２ １ ０户客户样本进 行盈利水平调查 。 结果显示： 商超 类月均毛利率 ８ ． ３ ４ ％，烟 酒 专 营 店 月 均 毛 利 率 ９ ． ４ ８ ％、食 杂 店 月 均 毛 利 率
店业态 。 从分 经营业态来看 ， 由于超市、 烟酒店多位于城镇 ， 经济较为发达， 流动人口较 多， 店面形象较好， 消费结构较 高， 因此其盈利水平相应较高。
ZB45包装机商标纸上胶量过小故障分析
ZB45包装机商标纸上胶量过小故障分析
ZB45包装机商标纸上胶量过小故障是指在包装机操作中，商标纸上胶的量不足，导致商标纸无法牢固粘贴在包装产品上的故障。
下面将对该故障的可能原因进行分析。
该故障可能是由于胶水供应不足造成的。
商标纸上胶的量过小可能是因为胶水供应系统出现故障或胶水储量不足。
在包装机操作过程中，商标纸需要通过胶水滚轮或喷雾系统涂上胶水，以确保商标可以牢固地粘贴在包装产品上。
如果胶水供应系统故障或胶水储量不足，就会导致商标纸上胶量过小。
商标纸上胶量过小可能是由于胶水涂布系统故障引起的。
商标纸上胶的过程中，涂布系统的正常运行是关键。
可能导致商标纸上胶量过小的原因包括喷嘴堵塞、涂布辊损坏、喷雾系统调整不当等。
这些故障都会影响胶水均匀地涂布在商标纸上，导致胶量不足。
商标纸上胶量过小故障还可能与操作人员操作不当有关。
可能的原因包括胶水调节不当、涂布系统参数设置错误、胶水流量调节不准确等。
操作人员在操作包装机时需要对涂布系统进行调整和监控，确保胶水可以均匀地涂布在商标纸上。
如果操作人员对参数设置不熟悉或不准确调整，就会导致商标纸上胶量过小。
1. 检查胶水供应系统是否正常工作，确保胶水的供应和储量充足。
2. 检查涂布系统，清理喷嘴，修复或更换损坏的涂布辊，确保涂布系统正常运行。
3. 对涂布系统进行参数调整，确保胶水均匀涂布在商标纸上。
4. 培训操作人员，确保他们熟悉包装机的操作流程，并能正确地调整和监控涂布系统。
通过以上步骤，可以有效解决ZB45包装机商标纸上胶量过小的故障，保证商标可以牢固地粘贴在包装产品上，提高包装质量。
ZB45包装机中支烟包翻转装置的改进
ZB45包装机中支烟包翻转装置的改进摘要：对ZB45包装机中支烟包翻转装置改进。
便于行业内其他兄弟厂家中支烟设备改进复制和推广,同时该项改进也可用于常规烟支设备改进参考。
关键词：ZB45包装机；中支烟；包翻转装置一立项原因ZB45包装机设备由YB45小盒包装机将由卷烟机输送过来的单根烟支包装成为小盒烟包，通过烟包输送通道将烟包输送到YB55小盒盒外透明纸包装机，进行小盒外透明纸包裹。
小盒烟包在烟包输送通道输送过程中为侧立状态，在即将进入YB55小盒盒外透明纸包装入口位置时，通过小盒烟包翻转装置将输送过来的烟包由侧立状态翻转为平铺状态。
平铺烟包连续进入YB55小盒盒外透明纸包装机入口处，由烟包推杆将输送到准确位置的单盒烟包推到同步输送带上，经同步输送带输送到YB55小盒盒外透明纸包装机成型轮处，进行小盒盒外透明纸包裹。
在生产过程中发现，ZB45中支烟包装机设备有小盒烟包翻盖在YB55小盒盒外透明纸包装机入口处被撕裂的现象，小盒烟包翻盖被撕裂后，由于YB55小盒盒外透明纸包装机没有专门检测小盒翻盖的检测器，小盒翻盖被撕裂的烟包不会被自动剔除，YB55小盒盒外透明纸包装机不会自动停机报警，导致小盒翻盖撕裂的烟包流入到下道工序，被输送至YB55小盒盒外透明纸包装机包装成型轮进行小盒盒外透明纸包裹，产生质量问题烟包，导致严重质量事故发生（图1所示为13号包装机市场反馈烟包）。
二改进内容1、原因分析经过对小盒烟包输送过程中的输送状态观察，发现单盒烟包在经过小盒烟包翻转装置后，烟包输送状态由侧立改为平铺状态，平铺在输送带上的小盒烟包，输送过程中并不是连续、紧凑的输入到YB55小盒盒外透明纸包装机入口处。
经过对YB55小盒盒外透明纸包装机入口位置的小盒烟包压紧器进行反复调整，调整小盒烟包经过压紧器时所受压力大小，并不能确保每盒烟包都能准确输送到YB55小盒盒外透明纸包装机烟包推杆位置，无法解决小盒翻盖被撕裂的问题。
纸箱打包机维护定位装置调整与捆绑力控制
纸箱打包机维护定位装置调整与捆绑力控制纸箱打包机是一种常见的包装设备，用于将纸箱捆扎并固定，以提供保护和稳定性。
在使用过程中，维护定位装置的正确调整和捆绑力的控制非常重要，以确保打包效果和操作安全。
本文将详细介绍纸箱打包机维护定位装置的调整和捆绑力的控制方法。
一、维护定位装置调整纸箱打包机的维护定位装置主要用于确保纸箱在打包过程中的位置准确和稳定。
在正常工作之前，需要进行维护定位装置的调整。
1. 检查固定螺丝：首先，检查维护定位装置上的固定螺丝是否松动或缺失。
如果有松动或缺失的情况，及时修复或更换。
2. 调整导向滚轮：维护定位装置通常包括导向滚轮，用于引导纸箱在打包过程中的运动。
确保导向滚轮调整到正确的位置，以适应不同纸箱尺寸和形状。
3. 检查传感器：维护定位装置通常还包括传感器，用于检测纸箱的位置和状态。
检查传感器是否灵敏，是否正常工作。
如果有故障，需要及时维修或更换传感器。
4. 调整运输车速度：运输车负责将纸箱从输送带上移动到打包位置。
正确调整运输车的速度可以使纸箱在打包过程中更加稳定。
根据纸箱的大小和重量，适当调整运输车的速度。
二、捆绑力控制捆绑力的控制对于打包的结果和纸箱的保护非常重要。
如果捆绑力过大，可能会导致纸箱形变或损坏；如果捆绑力过小，则无法达到固定和保护的效果。
下面是控制捆绑力的方法：1. 调整拉紧力：纸箱打包机通常包括拉紧装置，用于调整捆绑带的拉紧力。
根据纸箱的材质和要求，适当调整拉紧力，以确保纸箱牢固而不会损坏。
2. 使用合适的捆绑带：选择适当的捆绑带对于控制捆绑力非常重要。
根据纸箱的重量和尺寸，选择合适的材料和规格的捆绑带，并确保其质量可靠。
3. 检查捆绑带连接：检查捆绑带的连接是否牢固，是否存在松动或磨损的情况。
及时更换或修复捆绑带，以确保其可靠性和耐用性。
4. 监控打包过程：在打包过程中，及时观察纸箱的形态和状态，确保捆绑力适中。
如果发现纸箱出现异常，及时停机检查，并进行必要的调整和修复。
YB45型硬盒包装机商标纸横向输送推杆渗油原因分析及改进
YB45型硬盒包装机商标纸横向输送推杆渗油原因分析及改进摘要：ZB45硬盒包装机组是现阶段我国各烟厂生产卷烟产品的常用设备，YB45型硬盒包装机是ZB45型硬盒包装机组的主要组成单机。
在YB45包装机运行中，商标纸横向输送推杆会频繁出现渗油现象，严重影响了生产效率和产品质量。
为解决该问题，本文通过对该部位结构、传动原理、润滑原理的分析，找出了渗油原因。
并提出了一种利用负压对推杆密封部位进行油量控制的方法，成功解决了该部位的渗油问题。
关键词：YB45型硬盒包装机；漏油故障；负压功能；设备污染中图分类号：TS43 文献标志码：B 文章编号：Analysis and improvement of oil leakage fault trademark paper transverse conveying pusher in YB45 packaging machine.QIU Zhiyong,DING ShaoyunWuzhong Factory, Hunan China Tobacco Industry Co., Ltd.,Wuzhong751100, Ningxia,ChinaAbstract:ZB45 packaging unit is the common equipment for the production ofcigarette products in various tobacco factories in China at this stage, YB45 packaging machine is the main component of ZB45 packaging unit. In the operation of YB45 packaging machine, the trademark paper lateral conveying pusher will frequently appear oil leakage, which seriously affects the production efficiency and product quality. In order to solve this problem, this paper finds out the cause of oil leakage through the analysis of the structure, transmission principle and lubrication principle of the part. And a method of controlling the oil quantity of the pushrod sealing part by negative pressure is proposed, which successfully solves the problem of oil seepage in this part.Keywords:YB45 packaging machine；Oil leak failure；negative pressure；equipment contaminationZB45型硬盒包装机组是我国吸收引进意大利G.D公司技术后国产化的产品，YB45型硬盒包装机是ZB45型硬盒包装机组的主要组成单机之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZB45小盒包装机商标纸输送装置定位及
调整工装设计
摘要:针对于ZB45型包装机商标纸纵向输送涂胶装置，胶缸轴向位置，定位偏离，造成的设备故障及包装不良等现象，对该装置结构及输送原理，输送中涂胶过程与调整方法，进行认真细致的分析，针对存在的问题，设计一种包装机商标纸纵向输送装置定位工装及调整专用扳手，该专用工具缩短了商标纸纵向输送涂胶装置的维修时间，降低了材料消耗，确保了产品质量，对提高设备的运行效率具有重要意义。
关键词：ZB45型硬盒包装机、商标纸纵向输送、定位工装、专用工具
前言
ZB45型包装机组是生产硬盒产品的主要机型[1]。
包装机商标纸涂胶部位机构，是保证烟包质量，设备正常运行的关键，由于缺少对商标纸胶缸纵向输送涂胶，胶缸轴向（横向位置）准确定位又不便测量。
单纯依赖眼力观察容易造成商标纸纵向输送涂胶和胶缸轴向（横向位置）偏离，使涂在商标纸胶液与底部输送辊接触，造成商标纸涂胶纵向输送通道底部输送辊拉胶，以及商标纸堵塞等故障[2]，使设备有效作业率下降，消耗增高，产品质量不稳定。
1 工作原理
图1 商标纸纵向输送装置
1 上输送辊
2 下输送辊
3 扇形输
送辊一
4 扇形输送辊二
5 扇形输送对于辊一
6 扇形输
送辊二
如图1 所示为商标纸纵向输送装置，该装置主要由九对圆柱形输送辊及扇形
输送辊组成，除了上输送棍1和下输送棍2外，其余每对输送辊或扇形输送辊都
分别由两个一体的输送辊组成，扇形输送辊3和5，扇形输送辊4和6分别压住
商标纸的两侧，保证商标纸在输送过程中不发生歪斜。
在输送扇形辊轴3和5上，安装有字码打印装置，可以在烟包底部位置上压出所需的钢印，一般是表示日期
及其它代号。
在商标纸纵向输送过程中，商标纸第二胶缸涂胶装置给商标纸进行
涂胶。
商标纸第二胶缸主要由储胶盘7、胶缸轴2、涂胶凸缘5、刮胶板3等组成（如图3），其作用是给是商标纸涂胶。
图2 商标纸第二胶缸示意图
1 手轮
2 胶缸轴 3.侧刮胶板 4.顶部刮胶板 5.涂胶凸缘 6.胶
缸盖
7.储胶盘 8.手柄
2 存在问题
通过对YB45型硬盒包装机商标纸输送装置的机构组成、原理进行分析，发现商标纸纵向输送涂胶和胶缸轴向，不便测量，维修工依靠经验去调整，
会造成商标纸纵向输送涂胶和胶缸轴向）偏离，进而引起商标纸堵塞等故障，引起停机，降低生产效率，造成小盒开边，打不开盒盖等现象。
3 改进方法
3、1设计原理
对ZB45型硬盒包装机商标纸输送纵向输送原理分析，将胶缸后两个输送铁辊固定位置作为基准，依据非印刷面二侧和中间各上胶点，涂上胶水商标纸从后面五对上下输送辊之间穿过，商标纸纵向输送涂胶机构和胶缸涂胶的中间涂胶凸缘，位于三个底部输送铁辊中心，宽度正中的标准，设计了胶岗定位基准工装见图3。
图3 涂胶胶缸轴向基准定位工装三维图
当确定了胶缸定位基准后，需要频繁拉出和推进涂胶胶缸，对胶缸的上胶点进行调整，利用弹簧的伸缩原理，设计了胶点调整专用工装见图4。
图4 胶点调整工装示意图
3．2 实施方法
当需要调整胶缸胶点时，取下胶缸盖，将胶缸安装到位要，用涂胶.胶缸基准定位工装放入检验，如涂胶.胶缸基准定位工装不能放入指定区域，证明商标纸纵向输送涂胶和胶缸，处于偏离涂胶，选用使用调整胶缸专用扳手调整，将专用扳手上5mm内六方扳手插入调整零件上螺孔内，向前推动套筒扳手，松开锁紧螺母，转动后面5mm内六方扳手。
若商标纸纵向输送涂胶和胶缸，处于偏离涂胶.胶缸基准定位前面，则顺时针调整，若商标纸纵向输送涂胶和胶缸，处于偏离涂胶，胶缸基准定位后面面，则逆时针调整，直到如涂胶.胶缸基准定位工装顺利放入指定检验区域，调整方便、快捷，一次调整到位。
5结束语
该工装不仅解决了因商标纸胶缸轴向（横向位置）偏离造成商标纸涂胶纵向输送通道拉胶、商标纸堵塞、小盒开边等问题，而且建立维修校正标准，节约维修时间，降低消耗，保证产品质量、延长维修周期、提高有效作业率具有重要意义。
参考文献：
[1].苏荣长. ZB45包装机小盒侧边弹开的分析与改进[J]. 厦门科技, 2018(3):53-55.
[2].蒙国勋. ZB25/ZB45型包装机条盒反包检测装置的研发[J]. 科技致富向导, 2015(2):365-365.
[3].GDX2硬盒包装机组立体图册
[4].GDX2硬盒包装机组调试图册
作者简介：张金（1987－），男，湖北洪湖人，工程师，研究方向：卷烟包装机工艺及维护
