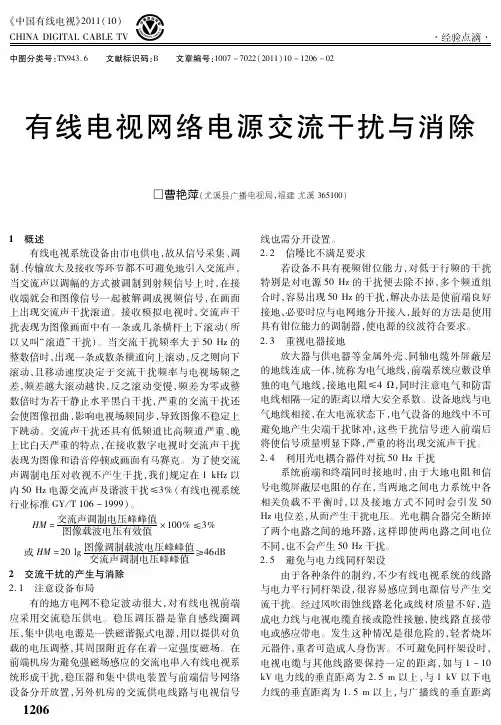

有线电视网络电源交流干扰与消除
! 中国有线电视"!"## 年第 #" 期
曹艳萍'有线电视网络电源交流干扰与消除
为 # W以上&与电话线等通信线路垂直距离为 "34 W 以上&并远离大功率输电系统&防止 ^" %@干扰直接 串入) !345限制干线电流
大多数有线电视系统中干线采用集中电源供电& 由于网络中使用的有源设备都是功率恒定的设备&供 给放大器的电压越高&所需电流就越小&反之所需电流 越大) 随着干线放大器的级数增加&末级放大器电源 电压下降&引起末级电流增加&叠加到前级使干线的总 电流增大) 如果线路设计没有考虑到放大器的最大允 许流过电流&则系统的交流声调制指标就无法满足&同 时放大器的电流经电源插入器也会引起铁氧体线圈的 磁饱和&产生交流干扰# 传输距离较远的供电器&应置 于传输线中间向两边供电$ ) !365集中供电放大器电压档位不正确
采用档位电源放大器&由于放大器电源变压器初 级有多档可变电压&根据变压器的电压变化关系'2# , 2! _'# ,'! # 即初级的电压比等于线圈的匝数比$ &当 初级线圈减少而电压又高时&次级必感应更高的电压 输出&这样很容易超出三端集成稳压器的稳压范围&使 稳压输出的直流工作电压纹波系数变大,滤波不良&造 成交流干扰) 反之&若初级电压过低&而档位开关在高 档位时&放大模块将产生交流声调制&严重时图像有轻 微的 U 型扭曲) 用户放大器还应注意电源变压器初级 线圈与硅钢片有无短路&如果短路&轻者造成黑带干 扰&重者造成线路带电&损坏器件&甚至伤人) !3\5使用差分放大器对抗 ^" %@干扰
有线电视系统维护与故障处理论文
有线电视系统维护与故障处理论文有线电视系统维护与故障处理论文1有线电视系统的日常技术维护技术维护工作必须坚持“检测维护为主，故障抢修为辅”的原则，定期对系统进行测试维护，测试应尽量在设备的监测口或节目传输空闲时段进行，尽量不影响信号的传输。
测试工作要做到位，敷衍了事、掩人耳目是不可以的，“小不为而乱大谋”，检查不认真，大故障随时会找上来。
只有做好日常维护才能降低故障率，保障信号的正常传输。
1.1光缆传输干线设备技术维护1）每月至少对3台光节点的各项指标进行检测，测试内容有以下方面。
（1）测试射频指标下行指标：接收光功率、各输出口电平上行指标：发射光功率、光链路和各输出端口的上行增益、斜率及其他电源电压、接地电阻等；（2）检查设备的密封性能、各端口防水性能，光、电接插口有无风吹日晒老化松动或脱落，连接不实；（3）检查、整理光纤配线系统。
便于快速查找相关线路，不做无头苍蝇，及时高效处理故障。
2）每年对各光节点测调一次。
每年对光纤的衰减特性、熔接点损耗和总的光链路损耗进行抽测。
对损耗超标的光纤熔接头应及时处理，对损耗指标劣化、超出设计要求的光缆应及时更换。
1.2光缆传输干线线路维护1）干线线路维护应按规定周期进行，确保线路处于完好状态。
遇有重要播出活动期间，应加强线路的巡查维护工作，减少意外故障突发现象。
2）日常线路维护工作。
（1）每月巡查市区干线线路一次，必要时徒步巡线，重要路段应多次反复巡查；（2）了解线路沿线环境的变化情况，检查线路情况，及时排除隐患；（3）认真记录线路维护情况，并整理档案，及时梳理归档；（4）遇到线路附近有施工时，应进行适当的防护和宣传工作。
多查看多巡视，保障用户收视正常。
1.3电缆分配网网络维护1）放大器的日常检测：每月每个工作站应检测所辖范围放大器数量的2%，检测内容为：下行指标：测试放大器输入电平、输出电平、斜率、载噪比（C/N）、载波交流声比（HUM）、载波复合二次差拍比（C/CSO）和载波复合三次差拍比（C/CTB）。
有线电视常见干扰现象原因及排除方法
T NOLO GY TR N D随着广播电视事业的发展,目前有线电视已进入大中小城市,并且已经很快发展到有条件的乡镇和村户。
它给用户传送节目多,图像质量高,但是随着时间的推移,用户收看节目经常受到各种干扰,所以,有线电视维护显得尤为重要。
有线电视常见干扰现象有哪些,这些干扰现象是如何出现的又怎样排除呢?笔者将这些问题进行了总结。
有线电视常出现如下干扰现象:噪声干扰、交调、互调干扰、交流声干扰、重影干扰、同频干扰、邻频道干扰,下面我们对这些干扰现象逐一进行分析。
1噪声干扰1.1噪声干扰的概念噪声干扰是指在电视机屏幕上表现为杂乱的亮点,如雪花一般,严重时使清晰度下降,图像模糊无法收看。
1.2噪声来源一般来说,噪声来源可分为两类:一类来自系统外部,主要是通过接受天线进入,它包括来自宇宙空间的噪声、大气噪声、地面工业噪声及各种外来电磁波等,如闪电、电焊、日光灯、电火花等等。
另外一类来自系统内部,主要是由系统所使用的各种元件自身产生的基础热噪声和晶体管产生的各种噪声。
1.3如何提高系统抗噪声干扰的能力要提高系统抗噪声干扰的能力,使电视机屏幕上的画面无噪声干扰,主要方法是提高放大器的载噪比,即提高放大器的输入电平(干线放大器输入电平范围为70~72dB ),选用低噪声的放大器。
信号弱是这种干扰故障的主要原因之一,排除时可用强场仪测系统关键点电平与设计电平值进行比较,找出故障部位。
1.4由噪声干扰引起的故障及解决办法1.4.1整个系统所有频道都有雪花故障出在混合器输出和系统传输主干线的公共部分。
因混合器前的各频道设备不可能同时都出故障,应重点检查混合器输出电缆的接头及连接电缆或前端放大器的输出电平。
1.4.2某片分配网络所有频道都有雪花出现这种故障,应检查连接电缆及电缆接头,因季节性气候变化,要及时调整分配放大器的输出电平。
出现这种故障的原因还有:支线同轴电缆被气枪击坏;或有人用针插偷接信号,使电缆的芯线与屏蔽网短路;电缆弯折,传输损耗加大;电缆老化,外保护层破损,屏蔽网锈蚀;放大器内部插件式的可调衰减器或可调均衡器因灰尘侵入,造成接触不良;分支、分配器衰减息书增大。
关于电视机与机顶盒连接后出现交流干扰问题
２ 问题 分析
当机顶盒或 电视机连接 到有线电视 网络 以后， 这个参考地
就被 “ 钳位 ”了， 如果有 线电视 系统接地做 的很好 ， 那么这个参 表使用 。 当然， 也确 实有 电视机 或机顶盒 漏电的情况 ， 比如电源 线 考 地就变 成真正 的零 电位了。即使有线 电视 的接 地不是很好，
４ ． ２关于机顶盒烧坏电视机视频口的问题
在 日常 维护 当中我们 会发现 ， 电视机 的视 音频 口原 来好
看Ｄ Ｖ Ｄ 都正常， 但接机 顶盒后却不好用 了， 难 道是机顶盒 １ ） 假设 电源 的地线和有线 电视 的接地 都很 好， 都是绝对零 好的， 其 实， 这个 问题实质也是 因为悬 浮地 和真 电位 ， 那么此 时什么问题也不会 出现 ，电视机 和机顶盒 之间不 漏电烧 了电视 机吗？ 地之间 的电位差造 成的。 在机顶 盒和电视 机连接 的瞬间， 这个 会产生交流干扰 。 有 可能烧 坏 比较稚 嫩 的电视机 视音 频输 ２ ） 如果 电源的地线和有线 电视的接地有一方不是很 好， 那 电位 差 会造 成放 电 ， 解 决的办法 是在 连线 时一定要关 闭电源 ， 先连接视 音频 么这两个地 之间就会有 电位 差， 这样两个 “ 地” 接 到一起， 不可 入 口。
在有经验的维修员看来 ， 对这种现象 的处理方法 一般 是断
从 以上 的分 析 当中， 我们 对与产 生这个故 障现 象有所 了
开液 晶电视的接地端 ， 故障就消失了。 那么究竟为什么会产生交 解 。 在 日常维 护与 安装 当中尽量不要采取 断开 电视 机电源接 地 流干 扰 ？ 为什么断开接地端 故障就消失了呢？ 下面我们 来阐述 端 的办法， 虽然通 过有线网络也可以将 电视 机外壳接 地 ， 但在 下原因所在 ， 了解—下关于单位差 的问题 。 电视机 不与有线 网络连接 时， 电视机有 可能失去保护 。 在 产生
浅谈有线电视线路交流故障的检查与维修
浅谈有线电视线路交流故障的检查与维修【摘要】近年来，随着科学技术、电视广播传媒事业以及网络技术的不断发展和进步，越来越多的民众逐渐对有线数字电视的需求日益增加。
有线数字电视不断在千家万户渐渐的普及，极大的满足了大多数民众对日益增长的物质、精神文化的需求，有线数字电视更以图像清晰、覆盖范围广以及节目内容丰富多彩深深的吸引着电视观众，渐渐的成为了生活中不可或缺重要组成部分。
众所周知，有线数字电视的信号传输依靠的是电缆，更主要的是信号传输线路中接头繁多、分配器数量多以及信号放大器分布也较多，这就导致民众在使用过程中会或多或少的产生故障，影响民众收看效果。
为此，下面对有线数字电视线路交流故障的检查与维修进行了探讨分析，并指出了相关的解决方法和应对措施。
【关键词】有线数字电视；线路；交流；故障；检修与维修1.引言一般来说，有线数字电视线路交流故障相比于其他方面的故障，在检修的过程中所占的比例相对较少；然而，有线数字电视线路交流故障带来的危害以及影响不能轻视，特别是有线数字电视线路带电故障，不仅会损坏电视机或者内部元件，而且会对民众的生命安全有一定的威胁。
所以，相关人员应该对此引起高度的重视，民众在使用有线数字电视的过程中若发现有线路交流故障，务必要及时的处理，避免发生安全事故或者是引起有线数字电视其它故障；另外，还要重点关注有线数字电视的安装过程，认真、仔细的对安装的每一个环节进行检查和及时的维护，以防有线数字电视线路交流故障的出现。
2.我国有线数字电视发展运用的现状基于最近几年的有线数字电视的发展，国内有线电视网已经发展为世界上规模以及形式最大的用户网络。
在我国，有将近300多万公里的有线数字电视用户网络，并且国内有线数字电视用户突破了一亿用户，电视机的拥有量以及有线数字电视用户大约为全球的三分之一，在这些成果的基础上，我国也逐渐的迈进广播影视大国的行列。
从有线数字电视目前的发展来看，有线数字电视产业化的发展基本具备了基础市场条件，即国内居民生活消费的不断提高以及有线数字电视用户的不断增多。
浅析有线电视网络传输中的干扰及其排除方法
１ ． 各类 千扰 现象 表现 传统 电视信 号的传 输主要 以广 播网络 为载体 ， 随着 现代数 字信息 技术 的不 断 完善 ， 有线 电视 信号 则主 要通 过具有 多 重 目标 和宽 带服 务 的通道 来传 输 。 与 传统 传输 方式相 比， 有线 电视产 生传输 干扰 现象要 更加 频繁 、 原 因也更为复 杂 ，
２ ． １噪 声 干扰
３ ． ３ 加 强对 有线 电视科 学使 用 的宣传
用户是 有线 电视使 用 的操作 者和检 验 者 ， 在提供 安装 服务 之后 ， 要 为用 户 发放 有线 网络 电视 系统 使用及 安 全知识 手册 ， 使 用户 掌握 正确 的使用 方法 ， 尽 量 因使用 不 当而造成 的有 线 电视 的干扰 ， 确 保有 线 电视 的高质 、 安全、 可靠 要 定 期对有 线 电视系 统 网络 进行 检修 ， 提 前 发现 并解 决 问题 。
现实 施工基 础 ， 又能够 为今后 发展 ， 如技 术升 级、 网络更新 、 用 户增 加等 ， 创造条 件。 有 线 电视项 目施 工方 案 的优 化 ， 是解 决传 输 干扰 问题 的重 要前 提 。
３ ２ 高质量 地进 行有 线 电视项 目施 工
干扰 ； 最后， 除有 线 电视 信号 传输 自身的 原因之 外 ， 现 代社会 电子 产品及各 类 型 的信号 也在 不 断增 多 ， 也 有可 能对 电视 信号 传 输造 成影 响 。
引传媒技术的发展， 有线电视已经深人到群众的Ｅ ｌ 常生
活中。 有 线 电视是否 具备 高质量 ， 信号 传 输的可靠 性 、 稳定性 以及 清晰度 就成 为
２ ． ４ 重 影干 扰 重影 干扰 是在 电视 主 图像 的左 侧 或右侧 出现暗 淡 图像 影子 ， 影 响 收视 效 果。 重 影干扰 可 以分为 空 间直射 波引 起的 重影 、 空 间反射 波 引起 的重影 以及 电
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有线电视交流干扰故障分析与处理
摘 要:随着我国有线电视网络已经遍布整个全中国,有线电视
已经成为更多的人群在工作、生活中能够了解外部世界,外面的生
活的不可缺少的内容,本文针对有线电视在交流干扰中出现的故障
进行分析,已经针对性的提出相应的维修处理方法。
关键词:有线电视 技术维修
中图分类号:tn943.6 文献标识码:a 文章编
号:1672-3791(2012)07(a)-0030-01
1 故障分析
在电视机上出现两条间隔1／2屏幕宽度的横道,有时横道移动
向上,有时移动向下,短时静止在屏幕上。干扰的程度大小不同,显
示现象也不同,轻则表现为两条细线,重则表现为白色横带,其横带
处图像扭曲并出现图像周期性跳动。此类我们称之为电源干扰现
象。有线电视交流干扰故障从总体上而言可以分为2类:一类是用
户电视接收干扰故障;一种是线路干扰故障。此两类干扰故障都能
直接导致用户无法接收到清晰、全面的图像画面导致用户的投诉。
第一类用户故障,主要是由于用户的电视在电源滤波是电容容量产
生衰弱,而导致线路不稳定。另一类故障主要是由于信号在传输过
程中,由于放大器的原因产生信号失真。因此本文将通过直接对此
两种类型的干扰故障进行分析。
2 用户故障分析
有线电视交流干扰故障和其他电源干扰故障大体一致,都是由
于电视机当中的电源中的300v滤波电容容量失效或减弱,导致电视
机内部放大器件受100hz脉冲干扰。因此在接到客户投诉其电视信
号无法正常接收时,应当从尽可能了解传输到户的有线信号的特点,
电视中的内部放大器件受100hz脉冲是否会存在干扰等,通过简单
去除该电视机的有线电视连接线,屏幕是否仍有横道干扰等情况,
就可以简单了解是否是用户本身电视问题而导致信号干扰。
3 线路故障分析
有线电视的线路干扰故障可以分为很多种,但其重要的干扰故
障而言,可以分为以下5种,本文通过以下几种故障进行详细阐述问
题出现的原因,以及整个问题的解决方法。
3.1 有线电视无信号故障
有线电视出现无信号故障,即无图象、无伴音。造成无信号现象
的原因很多,有时是一户、几户、整个楼,有时是某个片区或几个片
区,有时会是更大的区域。
解决故障的方式为:通过分清楚故障产生的范围和故障的原因,
就可以进行解决,在检修时,通过了解该区域是否存在线路开路、短
路等情况,并检查区域内是否存在停电或者固件损坏等。
3.2 有线电视中交流声干扰故障
交流声干扰也称为交流“享声”。会使图像上出现上下移动的水
平条纹,即“滚道”。在屏幕上出现一条滚道是由电源50hz纹波干
扰,出现两条则是整流后的100hz纹波干扰。检修这种干扰主要是
来自于放大器或电视机的电源部分。
解决此故障的主要方式为:检查放大器接地是否良好、变压器是
否损坏、各部分的螺丝是否松动(包括机盖螺丝)。另外市网电压不
稳或用电设备接地不良也会引起滚道干扰。当纹波电压窜入信号通
道后与视频信号叠加后产生滚道。当此纹波电压的频率与图像场扫
描(50hz)频率同步时,出现固定的水平条纹;不同步时水平条纹会
沿一定方向移动。
3.3 电火花的故障干扰
产生有线电视的电火花干扰主要体现在电视屏幕上经常出现的
不规则点、线噪波。产生这种干扰主要是两方面的原因,外界干扰
和系统内。外界干扰如汽车发动机、电车、电钻、吸尘器、电焊等
产生的火花放电。系统内的原因应着重检查电源部分的插座,接头
是否良好。电源接触不良还会引起信号时有时无的现象。
3.4 出现交扰调制故障干扰
出现这种干扰在画面上表面为白色竖直条带向左或向右移动,
像汽车挡风玻璃上的雨刷,故称“雨刷”干扰,这就是交扰市制的现
象,严重时在屏幕上可以看到干扰图象的背景,称做“负象。”
交扰调制是由放大器的非线性失真引起的。它使所接收频道的
载波受到其它频道调制波的调幅,是低电平频道的载波受到高电平
频道调制波的调制。
解决此故障的主要方式为:由于交调与放大器的非线性失真有
关、而非线性失真与放大器的输出电平有关,与系统内所传输的频
道数量也有关。放大器输出电平越高交扰变坏的因素越大,放大器
输出电平每提高adb,交调变坏2adb。而频道愈多产生交调的可能
性愈多如传输n的频道,引起交调的因素就有n-1个,一般放大器的
输出电平应<最大输出电平-7.5lg(n-1)(n为频道数量)。当交调出
现时应检查放大器的输出电平是否太高,为保证交调指标,就应降
低放大器的输出电平,此外,应检查放大器本身性能是否良好。
3.5 电视屏幕出现网纹故障干扰
（1）输出电平每提高adb,互调也提高adb。为消除互调,在前
端输出电平正常的情况下,要保证线路上各放大器的输出电平符合
要求,不易过高。电平在正常范围内仍出现网纹现象,就应检查放大
器性能是否良好及线路连线接头是否牢固。
（2)输入电平过高产生的干扰。输入信号电平过高,使设备的
agc(自动增益控制)控制能力超出动态范围,产生网纹干扰或图像
扭曲。
(3）邻频干扰。其原因是相邻频道电平差太大,在接收机高频头
内产生互调(网纹干扰)相邻频道电平差应≤3db最好是控制在1db
以内。
（4）频率漂移产生的干扰。在个别频道出现网纹时有时无。这
是由于一些接插件频率发生变化产生漂移的结果。
（5）同频干扰。空间信号进入系统后对某一频道造成网纹干扰
或重影。应对线路的接头进行维护,使其接触良好,屏蔽良好。
（6)v/a比(图像/伴音)造成的干扰。为防止伴音干扰图像,应使
伴音电平低于图象电平17db。
4 结语
有线电视的干扰故障存在各种奇怪的特性,以上的分析方法仅
供参考,但是笔者相信只要掌握一定的检测和处理方法,很简单就
可以排除,但是作为非技术人员的者千万不要轻易行事,以免得不
偿失。
参考文献
[1] 王集武.unicomha-30er(n)-65/85型放大器电源故障的
修理[j].中国有线电视,2003(17).
[2] 刘孝刚,周中汉.放大器电源故障两例[j].中国有线电
视,2004(13).
[3] 李峻.有线电视故障维修两例[j].中国有线电
视,2007(z2).
[4] 陈文和.放大器电源的改进[j].中国有线电视,1996.
