水利工程制图实训报告
水利工程制图实训报告
2015年11月1日至2015年11月20日期间，我们在学校
老师的的带领下，进行了水利工程测量实训，由于条件限制，本
次水利工程测量实训由全班同学共同组成一个实训小组进行。
一、实训的目的、作用
水利工程测量实训的目的是使之在掌握了大比例尺地形图
测绘理论和方法的基础上，进一步提高在工程设计、施工以及管
理工作中正确使用地形图及测量资料的能力。
二、实训的要求和任务
水利工程制图实训是中央广播电视大学工学科水利水电
工程与管理专业的一门重要的专业基础实训课程，是为培养
学员正确识读、绘制专业施工图、结构图和参与图纸会等能
力的最基本的训练。 本次实训的主要任务是培养学生绘制
和阅读本专业工程图样的基本能力，培养空间想象能力和图
解空间几何问题的初步能力，培养认真负责的工作态度和严
谨细致的工作作风，为学生的绘图和读图能力打下良好的基
础。
通过进行水利工程测量实训，使之能掌握普通水平仪及经纬
仪的使用方法及检核方法；掌握大比例尺地形图的测绘原理及方
法；掌握水工建筑物的施工放样方法；掌握正确识读地形图及正
确应用相关测量信息的方法。
三、实训前的准备工作
1、阅读教材及实习指导书的有关内容，并查阅相关的测量技
术规范。
2、领取仪器并检验(水准仪一套、3m水准尺一套、经纬仪一
套、50m手摇钢尺一把、测钎二个、水准记录本一本、测回法记
录本一本、量距记录本一本、绘图板一块、绘图铅笔、三角尺、
计算器等)。
四、控制测量
1、选点
本次实训的控制测量区域选择在宝坻区环城南路公园，采用
闭合导线，沿香樟林公园小路，共布设了5个点。图根点的选择
均为通视良好，易架设仪器和量距的地点，A01和A05号图根点
采用钢筋水泥桩埋设，其余图根点采用木桩埋设。
2、量距
本次量距采用50m手摇钢尺，共丈量了11段距离。实地丈量
时，A03和A04段由于超过了50m长，采用经纬仪进行直线定线
后，分段进行了丈量。丈量后，进行了水准测量，并通过倾斜改
正值计算公式△Dh=h2/2L进行倾斜改正，闭合导线总长366.120m。
3、水准测量
本次实训的图根水准测量采用闭合导线，共5个图根点
(A01-A05)，高程系统采用假设高程(A01=250.000m)，采用等外
水准测量，水准仪使用北测产DSZC24型自动安平水准仪进行观
测，仪器编号为270564，尺垫用生铁尺垫，共2个。采用双面
尺法进行读数，当红黑面测出高差大于±3mm时，该测站进行重
新观测，各图根点之间的高差闭合差容许值不能大于fh容=±40
mm。在进行观测时，A01～A02段和A04～A05段的高差闭合差均
大于了容许值，进行了重新观测，直到小于高差闭合差容许值为
止，整个闭合导线的高差闭合差为+6mm，小于fh容=±40
=±24mm，该水准测量成果可用。
五、实习心得与体会：
在这次实习中，我们组虽然进行的不是很顺利，但因此我们
也掌握了一些绘图工作的经验：
水工图的绘制，除遵循制图基本原理以外，还根据水工建筑
物的特点制定了一系列的表达方法，综合起来水工图有以下特
点：
水工建筑物形体庞大，有时水平方向和铅垂方向相差较大，
水工图允许一个图样中纵横方向比例不一致。
水工图整体布局与局部结构尺寸相差大，所以在水工图的图
样中可以采用图例、符号等特殊表达方法及文字说明。
水工建筑物总是与水密切相关，因而处处都要考虑到水的问
题。水工建筑物直接建筑在地面上，因而水工图必须表达建筑物
与地面的连接关系。
当然，娴熟的绘图技术还需要大量的实践和经验。
水利施工设计实训报告(3篇)
第1篇一、实训背景随着我国经济的快速发展，水利工程建设在保障国家粮食安全、水资源优化配置、生态环境保护和防灾减灾等方面发挥着越来越重要的作用。
为了提高水利工程施工设计人员的专业技能和实际操作能力，我们参加了水利施工设计实训。
本次实训旨在通过理论学习和实际操作，使学员掌握水利工程施工设计的基本原理、方法和技巧，提高解决实际问题的能力。
二、实训目的1. 理解水利工程施工设计的基本概念和原则。
2. 掌握水利工程施工设计的基本方法和步骤。
3. 学会运用水利工程施工设计软件进行绘图和计算。
4. 培养实际操作能力和团队协作精神。
5. 提高解决实际工程问题的能力。
三、实训内容1. 水利工程施工设计基本理论- 水利工程的基本概念和分类- 水利工程施工设计的基本原则- 水利工程施工设计的基本程序2. 水利工程施工设计基本方法- 水文计算方法- 水工建筑物设计方法- 水利工程设计图的绘制3. 水利工程施工设计软件操作- AutoCAD软件在水利工程设计中的应用- 地形分析软件的应用- 水文计算软件的应用4. 实际案例分析- 某水库大坝施工设计- 某河堤加固工程设计- 某灌溉渠道施工设计四、实训过程1. 理论学习- 讲解水利工程施工设计的基本理论和方法。
- 分析典型水利工程设计案例，讲解设计思路和计算过程。
2. 软件操作培训- 培训AutoCAD、地形分析软件和水文计算软件的基本操作。
- 通过实际操作，使学员掌握软件的使用技巧。
3. 实际操作- 以小组为单位，进行实际工程案例的设计。
- 指导教师对设计过程进行指导和点评。
4. 成果展示- 各小组展示设计成果，进行互评和总结。
- 指导教师对设计成果进行综合评价。
五、实训成果1. 设计成果- 完成某水库大坝施工设计、某河堤加固工程设计、某灌溉渠道施工设计等实际案例的设计。
2. 软件操作能力- 学员能够熟练运用AutoCAD、地形分析软件和水文计算软件进行水利工程施工设计。
水利工程制图实训报告范文
水利工程制图实训报告范文
2022年05月10日至2022年05月30日期间，我们在学校老师的的
带领下，进行了水利工程测量实训，由于条件限制，本次水利工程测量实
训由全班同学共同组成一个实训小组进行。
一、实训的目的、作用
二、实训的要求和任务
通过进行水利工程测量实训，使之能掌握普通水平仪及经纬仪的使用
方法及检核方法；掌握大比例尺地形图的测绘原理及方法；掌握水工建筑
物的施工放样方法；掌握正确识读地形图及正确应用相关测量信息的方法。
三、实训前的准备工作
1、阅读教材及实习指导书的有关内容，并查阅相关的测量技术规范。
2、领取仪器并检验(水准仪一套、3m水准尺一套、经纬仪一套、50m
手摇钢尺一把、测钎二个、水准记录本一本、测回法记录本一本、量距记
录本一本、绘图板一块、绘图铅笔、三角尺、计算器等)。
四、控制测量
1、选点
本次实训的控制测量区域选择在宝坻区环城南路公园，采用闭合导线，沿香樟林公园小路，共布设了5个点。
图根点的选择均为通视良好，易架
设仪器和量距的地点，A01和A05号图根点采用钢筋水泥桩埋设，其余图
根点采用木桩埋设。
2、量距
本次量距采用50m手摇钢尺，共丈量了11段距离。
实地丈量时，A03和A04段由于超过了50m长，采用经纬仪进行直线定线后，分段进行了丈量。
丈量后，进行了水准测量，并通过倾斜改正值计算公式△Dh=h2/2L 进行倾斜改正，闭合导线总长366.120m。
3、水准测量。
水利工程的实习报告
水利工程的实习报告水利工程的实习报告在日常生活和工作中，报告与我们愈发关系密切，报告根据用途的不同也有着不同的类型。
那么一般报告是怎么写的呢？下面是小编帮大家整理的水利工程的实习报告，仅供参考，大家一起来看看吧。
水利工程的实习报告1实习单位：实习时间：X年X月X日——X年X月X日一、实训的目的、作用水利工程制图实训的目的是使学生在掌握了用投影法绘制工程图样和图解空间几何问题的理论和方法的基础上，进一步提高绘制和阅读水工图的能力，提高理论与实际相结合的能力。
学生完成实训后，应达到如下要求：(1)掌握制图的基本规定;了解水工图常用的表达方式和图示特点;(2)能正确使用绘图工具和仪器，掌握绘制水工图的技能和方法;(3)能正确绘制和阅读水工图。
二、实训的要求和任务(1)本实训的重点是水工图的识读与绘制，适当介绍一些水工结构的构造特点，开拓学生的知识面和工作的适应能力。
(2)实训中应注重学生的制图、识图训练，做好面授辅导，巩固所学理论，并注重与实践相结合，培养学生的空间思维能力。
(3)在识图的实训中，会涉及到水工建筑物的内容，该部分内容实践性强，可组织适当数量的参观，或运用实物照片、模型、录像等教学手段增强感性知识。
三、实训前的准备工作1、阅读教材及实习指导书的有关内容，并查阅相关的工程绘图技术规范。
2、领取仪器并检验(绘图板一块、绘图铅笔、三角尺、丁字尺、计算器等)。
实训内容：1.水工建筑物的表达方法。
2.水工图的尺寸表标注。
3.水工图的分类与用途。
4.阅读水工图的方法与步骤。
5.绘制水工图的方法与步骤。
四、实习心得与体会：在这次实习中，我们组虽然进行的不是很顺利，但因此我们也掌握了一些绘图工作的经验：水工图的绘制，除遵循制图基本原理以外，还根据水工建筑物的特点制定了一系列的表达方法，综合起来水工图有以下特点：水工建筑物形体庞大，有时水平方向和铅垂方向相差较大，水工图允许一个图样中纵横方向比例不一致。
水工图整体布局与局部结构尺寸相差大，所以在水工图的图样中可以采用图例、符号等特殊表达方法及文字说明。
水利工程实训报告例文(3篇)

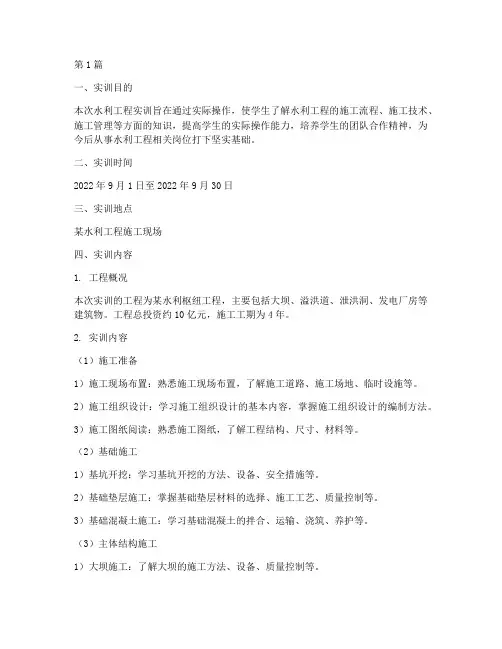

第1篇 一、实训目的 本次水利工程实训旨在通过实际操作，使学生了解水利工程的施工流程、施工技术、施工管理等方面的知识，提高学生的实际操作能力，培养学生的团队合作精神，为今后从事水利工程相关岗位打下坚实基础。
二、实训时间 2022年9月1日至2022年9月30日 三、实训地点 某水利工程施工现场 四、实训内容 1. 工程概况 本次实训的工程为某水利枢纽工程，主要包括大坝、溢洪道、泄洪洞、发电厂房等建筑物。工程总投资约10亿元，施工工期为4年。
2. 实训内容 （1）施工准备 1）施工现场布置：熟悉施工现场布置，了解施工道路、施工场地、临时设施等。 2）施工组织设计：学习施工组织设计的基本内容，掌握施工组织设计的编制方法。 3）施工图纸阅读：熟悉施工图纸，了解工程结构、尺寸、材料等。 （2）基础施工 1）基坑开挖：学习基坑开挖的方法、设备、安全措施等。 2）基础垫层施工：掌握基础垫层材料的选择、施工工艺、质量控制等。 3）基础混凝土施工：学习基础混凝土的拌合、运输、浇筑、养护等。 （3）主体结构施工 1）大坝施工：了解大坝的施工方法、设备、质量控制等。 2）溢洪道施工：学习溢洪道的施工工艺、质量控制等。 3）泄洪洞施工：掌握泄洪洞的施工方法、设备、质量控制等。 4）发电厂房施工：了解发电厂房的施工工艺、质量控制等。 （4）附属工程及安装 1）附属工程：学习附属工程的施工方法、设备、质量控制等。 2）安装工程：了解安装工程的施工工艺、质量控制等。 五、实训过程 1. 施工准备阶段 （1）现场考察：实地考察施工现场，了解工程概况、施工进度、施工组织等。 （2）施工图纸学习：认真学习施工图纸，掌握工程结构、尺寸、材料等。 （3）施工组织设计编制：根据施工图纸，结合施工现场实际情况，编制施工组织设计。
2. 基础施工阶段 （1）基坑开挖：按照施工组织设计要求，进行基坑开挖，确保开挖质量。 （2）基础垫层施工：按照设计要求，进行基础垫层施工，确保垫层平整、密实。 （3）基础混凝土施工：严格按照混凝土配合比，进行混凝土拌合、运输、浇筑、养护，确保混凝土质量。
水利工程制图实训报告
水利工程制图实训报告2011年05月10日至2011年05月30日期间，我们在学校老师的的带领下，进行了水利工程测量实训，由于条件限制，本次水利工程测量实训由全班同学共同组成一个实训小组进行。
一、实训的目的、作用水利工程测量实训的目的是使之在掌握了大比例尺地形图测绘理论和方法的基础上，进一步提高在工程设计、施工以及管理工作中正确使用地形图及测量资料的能力。
二、实训的要求和任务通过进行水利工程测量实训，使之能掌握普通水平仪及经纬仪的使用方法及检核方法；掌握大比例尺地形图的测绘原理及方法；掌握水工建筑物的施工放样方法；掌握正确识读地形图及正确应用相关测量信息的方法。
三、实训前的准备工作1、阅读教材及实习指导书的有关内容，并查阅相关的测量技术规范。
2、领取仪器并检验(水准仪一套、3m水准尺一套、经纬仪一套、50m手摇钢尺一把、测钎二个、水准记录本一本、测回法记录本一本、量距记录本一本、绘图板一块、绘图铅笔、三角尺、计算器等)。
四、控制测量1、选点本次实训的控制测量区域选择在宝坻区环城南路公园，采用闭合导线，沿香樟林公园小路，共布设了5个点。
图根点的选择均为通视良好，易架设仪器和量距的地点，A01和A05号图根点采用钢筋水泥桩埋设，其余图根点采用木桩埋设。
2、量距本次量距采用50m手摇钢尺，共丈量了11段距离。
实地丈量时，A03和A04段由于超过了50m长，采用经纬仪进行直线定线后，分段进行了丈量。
丈量后，进行了水准测量，并通过倾斜改正值计算公式△Dh=h2/2L进行倾斜改正，闭合导线总长366.120m。
3、水准测量本次实训的图根水准测量采用闭合导线，共5个图根点(A01-A05)，高程系统采用假设高程(A01=250.000m)，采用等外水准测量，水准仪使用北测产DSZC24型自动安平水准仪进行观测，仪器编号为270564，尺垫用生铁尺垫，共2个。
采用双面尺法进行读数，当红黑面测出高差大于±3mm时，该测站进行重新观测，各图根点之间的高差闭合差容许值不能大于fh容=±40 mm。
制图实训报告范文精选5篇

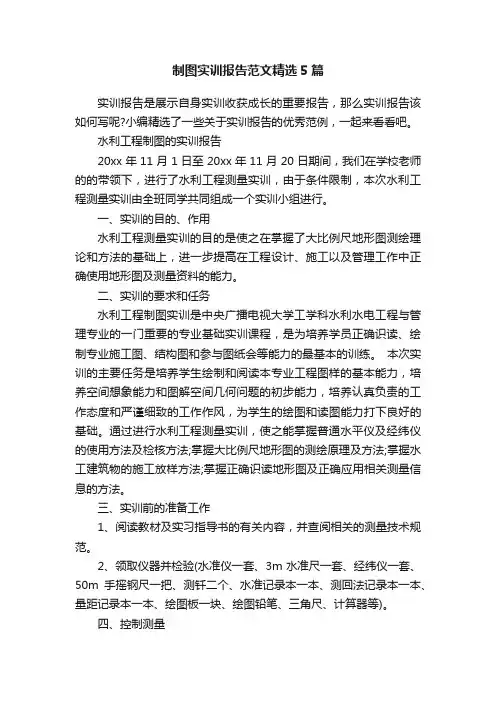

制图实训报告范文精选5篇实训报告是展示自身实训收获成长的重要报告，那么实训报告该如何写呢?小编精选了一些关于实训报告的优秀范例，一起来看看吧。
