温控器的接线方法 时间：2009-7-13 9:31:33 来源：互联网【大中小】【打印】 温控器(英：Thermostat 日：サーモスタット)是集成编程器与软件并实现智能化控制温度的开关，可以自由调节室内温度，并能按用户要求设定各种时间段的开关和各种预设好的模式下自动运行调节室温；使之达到舒适的温度。真正达到方便、节能、舒适温暖的理想生活环境.适用于中央空调、单户取暖、地暖及各种燃油、燃气锅炉（壁挂炉）等设备的使用,是理想的温度控制产品及节能产品。 其采用的模糊控制技术如PID控制，P(Proportional)比例+I(Integral)积分+D(Differential)微分控制。 温控器的接线方法： 仔细看温控器上的三个脚，它们都有用英文字母和数字两种方法来代替，分别是:H（6）\L（3）\C(4). H（6）接棕色线，是电源的火线； L（3）接灰色线，是灯的火线； C(4)接白色线，是压缩机的火线。 温控器相关知识温度控制器是对空调房间的温度进行控制的电开关设备。温度控制器所控制的空调房间内的温度范围一般在18℃--28℃。窗式空调常用的温度控制器是以压力作用原理来推动触点的通与断。其结构由波纹管、感温包（测试管）、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。 控制方法一般分为两种；一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。温控器分为： 机械式分为：蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。 其中蒸气压力式温控器又分为：充气型、液气混合型和充液型。家用空调机械式都以这类温控器为主。 电子式分为：电阻式温控器和热电偶式温控器。 电路系统的作用： 空调机电路系统的作用是控制空调正常和多功能的运行，保护压缩机和风扇电机正常运行。电路系统的组成部件主要有：温度控制器、热保护器、主控开关、运转电容器，风扇电动机的运转电容器等被固定在控制盒内。左图为单冷式空调机的电气线路图。温度控制器的作用只是控制压缩机的启动和停 冰箱温控器H 为公共脚 L 为接加热丝脚 C为接压缩机和加热丝 脚 H--L为开关路 L--C为制冷路 L、C接反会引起不停机故障有的冰箱L处会接一个节电开关后再接加热丝. 适合南方气候的电冰箱电路图 图1 带温度补偿电冰箱电路图 图2 这种电路照明灯及温度补偿不受温控器开关控制 图3 这种电路温度补偿不受温度控制器开关控制， 图4 电子温度控制电冰箱电路图
RKC温控器
RKC温控器 目录 简介 控制技术 相关知识 控制方法 电子式分类 电路系统的作用 工作原理 RKC温控器选择 RKC理化工业株式会社 RKC温控器目录简介 控制技术 相关知识 控制方法 电子式分类 电路系统的作用 工作原理 1.蒸气压力式 2.电子式温度控制器 温控器选择 简介 控制技术 相关知识 控制方法 电子式分类 电路系统的作用 工作原理 1.蒸气压力式 2.电子式温度控制器 温控器选择 简介 R KC温控器(英：Therm ostat日：サーモスタット)是集成编程器与软件并实现智能化控制温度的开关，可以自由调节室内温度，并能按用户要求设定各种时间段的开关和各种预设好的模式下自动运行调节室温；使之达到舒适的温度。真正达到方便、节能、舒适温暖的理想生活环境.适用于中央空调、单户取暖、地暖及各种燃油、燃气锅炉（壁挂炉）等设备的使用,是理想
的温度控制产品及节能产品。 控制技术 其采用的模糊控制技术如PID控制，P(Proportional)比例+I(Int egral)积分+D(D iff erent ial)微分控制。 RKC温控器 加入P控制 RKC温控器的接线方法 仔细看温控器上的三个脚，它们都有用英文字母和数字两种方法来代替，分别是:H（6）\L（3）\C(4). H（6）接棕色线，是电源的火线； L（3）接灰色线，是灯的火线； C(4)接白色线，是压缩机的火线。 相关知识 R KC温控器相关知识RKC温度控制器是对空调房间的温度进行控制的电开关设备。温度控制器所控制的空调房间内的温度范围一般在18℃--28℃。窗式空调常用的温度控制器是以压力作用原理来推动触点的通与断。其结构由波纹管、感温包（测试管）、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。 控制方法 控制方法一般分为两种；一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。温控器分为： 机械式分为：蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。 其中蒸气压力式温控器又分为：充气型、液气混合型和充液型。家用空调机械式都以这类温控器为主。 电子式分类 电子式分为：电阻式温控器和热电偶式温控器。 系统触感温式温控器：灵敏、可靠。适用于线路板等作温度控制或热过载保护用。
怎么快速看懂温控仪的接线图
怎么快速看懂温控仪的接线图？二线三线的温度 传感器怎么接线？ 今天我们要谈谈恒温器的线路。 许多型号的温度控制器，输出方式略有不同，但接线原理是一样的，只要了解其工作原理，任何一个温度控制器都可以直接接线。电源的主电路通过交流接触器的主触头直接连接到加热装置。 温度传感器此时感知温度低于设定值，加热装置开始工作，当温度达到设定值时，总低开度变为总高导通，接触器线圈失去电触点复位，加热停止温度逐渐降低，当温度低于设定值时，变为总低导通，加热开始循环。有一个温度“反弹”和大多数恒温器可以设置温度“反弹”范围。不同牌号
的温度控制器参数和设置略有不同，接线方法要按规格和接线图上的温度控制器。 温度控制器温度控制器上最重要的三组触点：电源触点、高低组继电器输出触点、温度传感器触点。如上图所示，消防线的零线相位、总公用端、总高度通常是封闭的，总低度通常是开放的。这些继电器的输出是无源的，需要外部电源才能使用。 123连接到温度传感器上，常见的两线热电偶，一般红线为正极，蓝线为负极，正极和负极不误。 有三线热电阻，两线颜色相同，接线顺序不一致，第三线进入正极端子，两线相同的连接在输入负极和负极外接电源上即可。（使用两条相同颜色的线来消除线电阻对测量值的影响。）物理接
线以上是物理参考图，是最常用的接线方法。按下启动按钮，接触器自锁电热管启动加热，加热到设定温度，断开总和低，接触器断电，加热管停止。 温度控制器接线图一些温度控制器在接点上可能更多，我们以上图为例
13和14电源，12地线（一些内部悬挂不能连接）。铝标可以连接到报警装置，123连接到温度传感器，6和7相应的 ssr，一组直流信号输出，我们可以用来控制继电器，布线注意正负极。
电子温控器的接线方法
电子温控器的接线方法 H（6）接棕色线，是电源的火线； L（3）接灰色线，是灯的火线； C（4）接白色线，是压缩机的火线。 温控器相关知识温控器是对空调房间的温度进行控制的电开关设备。温控器所控制的空调房间内的温度范围一般在18℃--28℃。窗式空调常用的温控器是以压力作用原理来推动触点的通与断。其结构由波纹管、感温包（测试管）、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。 控制方法一般分为两种；一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温控器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温控器。温控器分为：机械式分为：蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。 其中蒸气压力式温控器又分为：充气型、液气混合型和充液型。家用空调机械式都以这类温控器为主。 电子式分为：电阻式温控器和热电偶式温控器。 电路系统的作用： 空调机电路系统的作用是控制空调正常和多功能的运行，保护压缩机和风扇电机正常运行。电路系统的组成部件主要有：温控器、热保护器、主控开关、运转电容器，风扇电动机的运转电
容器等被固定在控制盒内。左图为单冷式空调机的电气线路图。温控器的作用只是控制压缩机的启动和停止。 工作原理 蒸气压力式 波纹管的动作作用于弹簧，弹簧的弹力是由控制板上的旋钮所控制的，毛细管放在空调机的室内吸入空气的风口处，对室内循环回风的温度起反应。当室温上升至调定的温度时，毛细管和波纹管中的感温剂气体膨胀，使波纹管伸长并克服弹簧的弹力把开关触点接通，此时压缩机运转，系统制冷，直到室温又降至设定的温度时，感温包气体收缩，波纹管收缩与弹簧一起动作，将开关置于断开位置，使压缩机的电动机电路切断。以此反复动作，从而达到控制房间温度的目的。 电子式温控器 电子式温控器（电阻式）是采用电阻感温的方法来测量的，一般采用白金丝、铜丝、钨丝以及半导体（热敏电阻等）为测温电阻，这些电阻各有其优确点。家用空调的传感器大都是以热敏电阻式。 热敏电阻式温控器是根据惠斯登电桥原理制成的，是惠斯登电桥。在BD两端接上电源E，根据基尔霍夫定律，当电桥的电阻R1R4=R2R3时，A与 C两点的电位相等，输出端A与C之间没有电流流过，热敏电阻的阻抗R1的大小随周围温度的上升或下降而改变，使平衡受到破坏，AC之间有输出电流。因此，在构成温控器
温控器的接线图和原理图(借鉴实操)
温控器接线图及原理图 温度控制器的原理: 称为主温度控制器或温度控制器。 通过毛细管的末端感受冰箱内部的温度，并相应地传递压力。当其低于旋钮的预设停止温度时，触点弹簧翻转，开关断开。当温度高于旋钮的预设起始点时，触点弹簧翻转，开关接通。温度控制器的接线图和工作原理如图所示。 热电偶检测温度。当温度低于设定值时，“总”和“低”端子上的触点关闭。接触器通电，加热器打开。反过来，当温度升高到设定值时，“总”和“低”端子中的触点被分开。打开接触器，断开加热器电源。 控制温度控制器最简单的方法是在控制目标范围内安装温度传感器，传感器向温度控制器提供温度信号，温度控制器可以设定目标值，以加热控制为例，然后在目标值以下，温度
控制器输出，控制加热器的后端工作，使目标温度达到目标值时输出。现在很多的温度控制器都是多功能的，要有很多细节的功能，比如pid 控制。 常用的温度控制器接线方法连接温度控制器，只有电源、温度传感器、温度控制器和控制器四个部分。每个温度控制仪表上都有一个接线图。有张图表显示了该连接什么。下面我将按照下面的图表来简要描述如何布线。 1.如果你用的是热电偶传感器，连接1和2个接线端子，1减2 + 。如果你使用的是热敏电阻，那么红端通常连接到3号端子，另外两个连接到1号和2号端子。所述15和13通过导线连接，所述12连接到所述接触器，所述接触器的另一部分连接到所述16形成电路。15和16是ac。9和10是接报警器，接线是注意与电源串联在一起！ 2.123一般接传感器线。4空白。567为一组接点，6是公共点。高总低为一组接点，总是公共点。高和总是NC。低和总是NO。地为仪表接地，中为零线，相为
温控器使用说明书样本
一周编程电子智能室内温控器LOGIC 578001使用指南 引言 感谢您选择了我们的产品及对我们的信任与支持。本装置是电子式定时恒温器, 可设置一星期为周期的运行程序。经过该装置, 可对安装环境内的温度进行十分精确的调节控制, 满足用户对创造一个舒适生活环境的要求。 符合标准: 符合欧盟法令: EN 60730-1 标准及其修订内容欧盟B.T.73/23/EEC号法令 EN 60730-2-7 标准欧盟E.M.C.89/336/EEC号法令及93/68/EEC修改法令 EN 60730-2-9 标准 产品规格: 电源: 二节LR6型1.5V碱性电池 温度调节范围: 10至35℃ 显示屏显示之环境温度: 0至40℃(分辩率0.1℃) 温度修正频率: 每分钟一次 微分: 0.2至0.4K 探针传感器: NTC3% 保护等级: IP20 绝缘等级: 热梯度: 1K/15分 输出: 转换继电器
触点容量: 8( 2.5) A250V~ 作用类型: 1BU 绝缘条件: 正常环境 最大工作温度: 50℃ 储存温度: 0-60℃ 防冻温度: 6℃恒定 运行程序: 以一星期为周期设置 软件等级: A 液晶显示屏 夏季/冬季( 采暖/空调) 切换 程序设置中的最小增减允许时间: 1小时 安装: 壁式安装 安装及连接: 安全预防措施 在进行定时恒温器的连接之前, 请确认受其控制的设备系统( 采暖锅炉、泵和空调系统等) 电源已断开, 并需检查这些设备的使用电压是否与定时恒温器底座上表明的电压相符( 最大250V~).( 图4) 安装位置 定时恒温器须安装在远离热源( 暖气装置、阳光、厨房) 和门窗之处, 安装高度离地面约1.5米。( 图5) 安装
温度控制系统全解-温度传感器加热丝控制电路图温度控制仪接线图
1：温度传感器信号： 输入信号：1～5V DC或4～20mA DC 供电电源：24V±2.4V DC或220V±22V，50Hz 输出电压：24V DC 2：输入形式： 1热电偶 B） 400～1800℃ S）0～1600℃ K）0～1300℃ E）0～800℃ T）-200～300℃ 2热电阻 Pt100 -200～500℃ Cu50 0～150℃ 3：温度传感器介绍：热电阻热电偶 铂热电阻元件的工作原理是在温度作用下，铂电阻丝的电阻值随之变化而变化的原理。可用于测量-200～800℃范围内的温度。其优点是：电气性能稳定，温度和电阻关系近于线性，精度高。铂电阻元件可与显示仪、记录仪、调节器、扫描仪、数据记录仪以及电脑配套进行精确的温度测量和控制。 热电偶具有能弯曲、耐高温、热响应时间快和坚固耐用等特点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，同时，亦可以作为装配式热电偶的感温元件，它可以直接测量各种生产过程中从0℃～1000℃范围内的液体、蒸汽和气体介质以及固体表面的温度。工作原理铠装热电偶的工作原理是由两种不同成份的导体两端经焊接，形成回路，直接测温端叫测量端，接线端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生
的热电动势的对应温度值。铠装热电偶的热电动势将随着测量端的温度升高而增长，热电动势的大小只和铠装热电偶导体材质以及两端温差有关，和热电极的长度，直径无关。 温度变送器：用于将温度传感器（热电偶、热电阻）输出的信号转换为4-20mA 标准输出信号。输入：热电偶K型、E型、B型、S型、T型、N型；热电 阻 Pt100 Cu100 Cu50 。输出：在量程范围内输出4-20mA直流信号与热电阻的输入的电阻信号成线性；与热电偶的输入的毫伏信号成线性。热电偶输出的是毫伏信号，变送器是把这个毫伏信号放大处理成你需要的4-20mA或者 0-10信号。热电阻输出的是电阻值，变送器是把电阻变成你需要的电信号热电偶和热电阻输出的都是毫伏信号，需要后续转换电路才能输出4～ 20MA的信号，通过温度变送器在现场采集温度信号，然后以4～20MA的形式远传到后续设备（如：PLC、DCS、控制器）上，然后进行相应的显示和控制，最简单的控制就是当温度达到某一值时需要开关量输出或者可控硅信号输出！4：各种电热丝原理及工作方式介绍

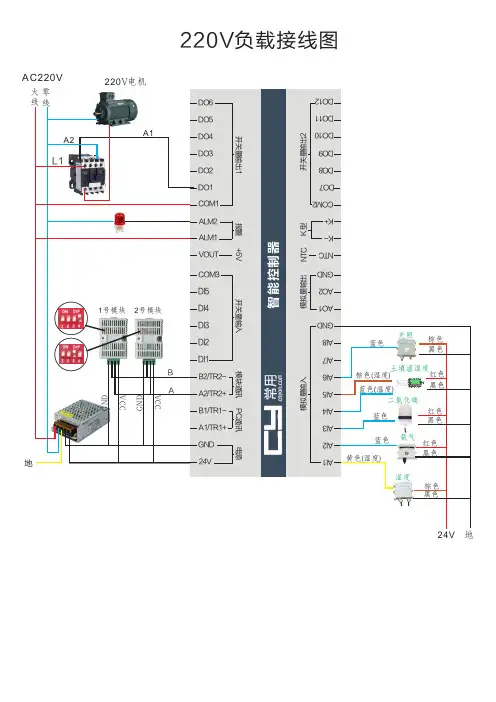

智能温控仪接线简单方便的接线方法
智能温控仪接线简单方便的接线方法 我们在日常生活中最不经常接触的就是温控仪，它是一种自动的控制温度的装置，它采用的是物理学中的一些原理，通过温度的改变来自动调节温度直到调至最佳温度，最佳温度就是最理想的温度。智能温控仪的应用广泛，在很多的家电里面都有安装，比如电冰箱，冰柜，还有空调等等与温度相关的家电都有安装。我们在修理这些家电时都会接触到电线，接下来为您介绍智能温控仪的接线方法。 1、电源接入：220V，或380V 2、传感器接入（如，热电偶）、控制信号输出（如控制继电器、PLC等）以上，都要看原来温控仪器的说明书，接错了，会烧坏设备的。一般仪表后面有标大致有1、电源AC/DC电压等级各异2、传感器热电偶/铂电阻 3、控制信号输出一般是继电器 4、智能温控仪接线要根据仪表的具体情况而定，不同厂家的仪表接线端子是不同的，不可一概而论。一般情况下仪表的侧面都有接线图，你可以根据图上的指示接线。确定接线端子后接入电源、传感器和输出连接线。接好后还要设定仪表内部的参数，按你所说的只要设定输入规格代码和输出规格代码就可以了。千万要确定无误后方可接通电源。 多种输入类型可选：
1）热电偶：K、J、R、S、B、E、N、T、W5RE/W6RE、PL‖、U、L2）测温热电阻输入：PT100、JPT1003）支流电压：DC0——DC5V，DC1——DC5V 多种报警类型：上限输入值、下限输入值、上限偏差、下限偏差、上下限偏差、范围内上限设定值、下限设定值（可附带待机动作） 取样周期：0.5s 测量精度：热电偶：±（显示值的0.3%+1digit）或±2度测温电阻：±（显示值的0.3+1digit）或±0.8度支流电压/电流输入：±（显示值的0.3%+1digit） 控制输出：继电器接点输出：1c接点（AC2503A）电阻负载电压脉冲输出：（DC0/12V）允许负载电阻600欧以上可以加热冷却双输出控制（输出1：加热侧;输出2：冷却侧） （二）CH402尺寸：48*96，纵深100，约250g详细信息：
电子温控器的接线方法
电子温控器的接线方法 来源：舒适100网https://www.360docs.net/doc/c711023128.html, 仔细看温控器上的三个脚，它们都有用英文字母和数字两种方法来代替，分别是:H（6）\L（3）\C(4)。 H（6）接棕色线，是电源的火线； L（3）接灰色线，是灯的火线； C（4）接白色线，是压缩机的火线。 温控器相关知识温控器是对空调房间的温度进行控制的电开关设备。温控器所控制的空调房间内的温度范围一般在18℃--28℃。窗式空调常用的温控器是以压力作用原理来推动触点的通与断。其结构由波纹管、感温包（测试管）、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。 控制方法一般分为两种；一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温控器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温控器。温控器分为： 机械式分为：蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。 其中蒸气压力式温控器又分为：充气型、液气混合型和充液型。家用空调机械式都以这类温控器为主。 电子式分为：电阻式温控器和热电偶式温控器。 电路系统的作用： 空调机电路系统的作用是控制空调正常和多功能的运行，保护压缩机和风扇电机正常运行。电路系统的组成部件主要有：温控器、热保护器、主控开关、运转电容器，风扇电动机的运转电容器等被固定在控制盒内。左图为单冷式空调机的电气线路图。温控器的作用只是控制压缩机的启动和停止。 工作原理 蒸气压力式 波纹管的动作作用于弹簧，弹簧的弹力是由控制板上的旋钮所控制的，毛细管放在空调机的室内吸入空气的风口处，对室内循环回风的温度起反应。当室温上升至调定的温度时，毛细管和波纹管中的感温剂气体膨胀，使波纹管伸长并

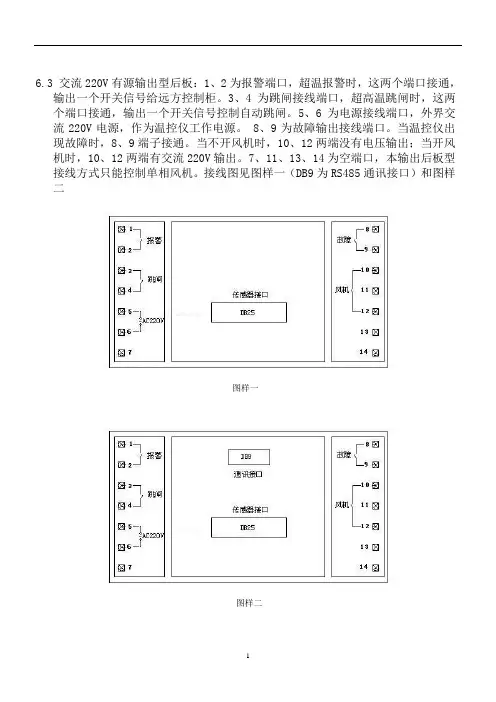

温控器接线图
温控器接线图 Revised as of 23 November 2020
温控器的接线方法 时间：2009-7-13 9:31:33 来源：互联网【】【】 温控器(英：Thermostat日：サーモスタット)是集成编程器与软件并实现智能化控制温度的开关，可以自由调节室内温度，并能按用户要求设定各种时间段的开关和各种预设好的模式下自动运行调节室温；使之达到舒适的温度。真正达到方便、节能、舒适温暖的理想生活环境.适用于中央空调、单户取暖、地暖及各种燃油、燃气锅炉（壁挂炉）等设备的使用,是理想的温度控制产品及节能产品。 其采用的模糊控制技术如PID控制，P(Proportional)比例+I(Integral)积分+D(Differential)微分控制。 温控器的接线方法： 仔细看温控器上的三个脚，它们都有用英文字母和数字两种方法来代替，分别是:H（6）\L（3）\C(4). H（6）接棕色线，是电源的火线； L（3）接灰色线，是灯的火线； C(4)接白色线，是压缩机的火线。 温控器相关知识温度控制器是对空调房间的温度进行控制的电开关设备。温度控制器所控制的空调房间内的温度范围一般在18℃--28℃。窗式空调常用的温度控制器是以压力作用原理来推动触点的通与断。其结构由波纹管、感温包（测试管）、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。 控制方法一般分为两种；一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。温控器分为： 机械式分为：蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。 其中蒸气压力式温控器又分为：充气型、液气混合型和充液型。家用空调机械式都以这类温控器为主。 电子式分为：电阻式温控器和热电偶式温控器。 电路系统的作用： 空调机电路系统的作用是控制空调正常和多功能的运行，保护压缩机和风扇电机正常运行。电路系统的组成部件主要有：温度控制器、热保护器、主控开关、运转电容器，风扇电动机的运转电容器等被固定在控制盒内。左图为单冷式空调机的电气线路图。温度控制器的作用只是控制压缩机的启动和停 H 为公共脚 L 为接加热 C为接和加热丝脚 H--L为开关路 L--C为制冷路 L、C接反会引起不停机故障有的冰箱L处会接一个节电开关后再接加热丝. 适合南方气候的电冰箱电路图 图1 带温度补偿电冰箱电路图 图2 这种电路照明灯及温度补偿不受温控器开关控制 图3 这种电路温度补偿不受温度控制器开关控制， 图4 电子温度控制电冰箱电路图
快速看懂智能温控仪接线
方法/ 步骤1: 一些智能温度控制器终端一目了然地标明了如何连接接线方法，当然，只有少数几个如此清楚地标明了，有些只用英语，有些只用符号，有些什么都没有，甚至懒得去哈佛读说明书。 方法/ 步骤2: 连接电源。我触摸的所有智能温度控制器电源都是ac 220v。 1)看看有没有中文说明。 2)查看是否有ac220v 规范。 3)寻找波浪线，感叹号。
4)电源的终端设在终端的头部或尾部，例如，公共有24个终端，电源设在1号终端和2号终端，或23号终端和24号终端。 方法/ 步骤3: 输入信号。在你连接到输入信号之前，你需要知道你用的是哪个温度传感器，热电阻还是热电偶？铜的还是白金的热敏电阻？了解你正在使用的温度测量元件将使你更容易连接。 1)看看有没有中文说明。 2)查看是否有输入信号标志。输入信号通常表示为输入，有时称为。 3)看看是否有温度测量元件的直接指示。下图: 直接指示使用pt100，布线更方便。
方法/ 步骤4: 对于智能温度控制器，电源线和输入信号线必须连接，否则不能正常使用，输出信号、报警信号和通信信号只起辅助作用，是否连接仍取决于实际需要。 方法/ 步骤5: 接收输出信号。 1)看看有没有中文说明。 2)查看是否有输出信号标志。输出信号通常用输出来表示，有时简称为out。 3) 寻找迹象。如下所示: 如果输出是一个电流信号，正电极和负电极都表示。 方法/ 步骤6: 接收报警信号。 1)看看有没有中文说明。
2)看看有没有英文标志。警报用英语表示，通常用almalm 表示，如下所示。 方法/ 步骤7: 打开通信信号。如果你需要与主机通信，你需要连接通信信号。一般来说，如果支持通信，则在终端上指示通信接口，如下所示。 注意：在所有连接正确之前不要启动电源。
温控器的原理及接线方法
温控器的原理及接线方法 温控器是我们常用的一种监控温度的控制系统，像家庭中使用的地暖热水器，空调烘箱等等都有温控系统的存在。 温控器的原理 温控器的原理也就是温控器的控制原理，王红器连接温度探头温度探头所测量的温度反馈给处理器，通过判断与设置温度的差值，给予继电器信号判断是加热还是冷却，从而让控温系统达到平衡准确的状态。 其中我们所说的PID温控仪就是这个原理，下图是一张简单的温度控制原理图，温控仪在系统中发挥了处理器的作用，其中输出继电器可以选择SSR固态继电器，也可以选择交流接触器，固态继电器在控温系统中起到了很好的精度作用，脉冲式加热能够让温度更加均匀 温控仪总高低什么意思

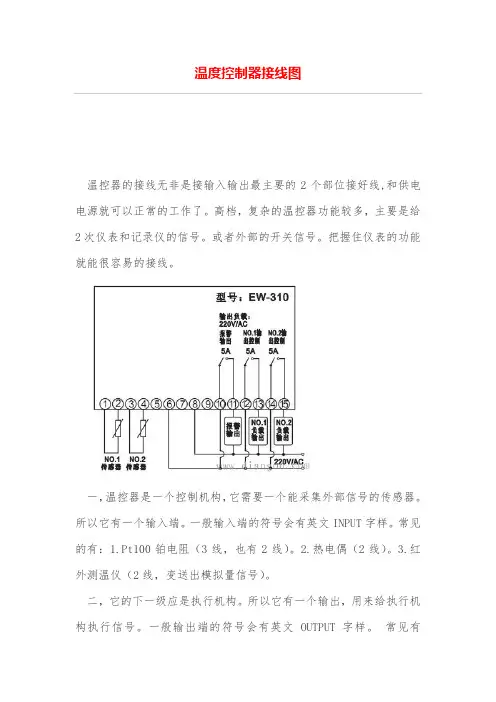

带有总高低三个这样的温控仪现在很少见了，升级版的温控器只会标注out，并且标明常开常闭以及SSR固态继电器输出的接线端子，所以总高低三个端子起到的是常开和常闭开关的作用，其中总是公共端，总低是常闭，总高是常开。 比如说我们把温度设定为60度，室温或者箱体内只有20度，这个时候总低为输出端连接加热器或者继电器控制加热，当温度达到60度的时候，总刚接通总低断开系统停止加热，如果总高连接了冷却系统就可以给系统降温，降到设定值以下，总高断开总低接通，系统继续加热。 温控仪如何接线 常用的温控仪是数字式，带有超温报警，低温报警，可以连接上机位监控画面，还可以进行声光报警，非常的先进方便，而且接线也比较清晰，下面找到了一张常用的温控仪端子说明书，作为例子给大家介绍一下。 这张图中可以看到有两种温度传感器的接线方式，一种是热电偶，一种为pt100热电阻，我们常用的是pt100热电阻的我们以右边这张图为例，1，2端子为电源输入，3-5为输出，也就是我们上面所说的总高低，其中3，4为常闭式，3，5为常开，4为公共端。 6-8是一组报警，这一组报警我们可以接声音，9-10是第二组报警，这种报警我们可以接光源，也可以作为信号输出给上机位，13-15是Pt100热电阻接线端子。
