设备维修工作流程图精编版
设备故障处理工作流程图及工作标准
设备故障处理工作流程图及工作标准（一）设备机械故障处理工作流程图部门名称各分厂流程名称机械故障处理工作流程层次3概要机械故障处理管理部门 节点分厂主管厂长 A维修段长 B维修工 C分厂调度 D各分厂 E1开始2设备日常工作3 设备机械故障45审批接受指令材料上报需更换材料 故障排查联系分厂维 修工岗位记录通知分厂调度 岗位记录检修 67协同岗位工试设备正常运转确认车岗位记录 8结束 9（二）机械故障处理工作流程标准任务名称节点任务程序、重点、标准程序☆ 对设备进行日常维护管理☆ 发现设备机械故障及时通知调度 E2发现设备机E3☆ 做好设备故障记录械故障E4重点E5☆ 发现设备故障标准☆ 做好设备管理，发现设备故障及时通知分厂调度协调处理程序☆ 分厂调度联系分厂维修工调度处理☆ 分厂维修接受工作指令后，及时到处理D4☆ 分厂调度按规定做好调度记录C4 重点D5☆ 调度联系标准☆ 及时和分厂维修工联系，尽快处理故障程序☆ 维修工及时到现场进行故障排除☆ 需要更换材料时报维修工段长C5☆ 维修工段长上报材料计划，经主管厂长审批B5维修工排除☆ 对故障进行检修故障A5B6重点☆ 故障排除标准☆ 及时、准确排除设备故障程序☆ 检修完毕后，维修工协同岗位工进行试车正常运转☆ 岗位工进行设备正常运转确认C7☆ 岗位工做好岗位记录E7 重点E8☆ 设备试车标准☆ 按要求试车，确保设备故障彻底排除时限 相关资料即时 即时《设备管理制度》即时 依情况《调度记录》按计划 即时 即时 依情况《设备检修规程》即时 即时《设备操作规程》。
(完整版)生产设备故障处理流程图
流程图详细介绍1、发现故障---指设备在运行中出现异常，下步可能造成停井和设备严重损坏以及危及安全的设备状态。
不管是那种方式得到的信息，值班人员必须立即到现场进行确认和有效实施下步行动；2、故障处理方法----指设备故障被确认后的处理方案，分为以下两种情况：第一种、虽然设备已出现异常，但是还在运行生产当中，随时可能导致停井或严重后果，处理方法：必须立即启动备用设备紧急替换在用设备，然后再进行故障修复工作，如没有备用设备的马上汇报设备故障状况，根据设备故障产生后果的严重程度来判断是否等待上级指示后再进行下步操作，如果严重的、危及安全的立即停机、停井处理后再汇报。
第二种、设备发生故障已经停运、停井或者损坏，甚至出现严重的事故，立即与中控取得联系，汇报造成停井的设备名称、设备故障原因、事故原因等，立即启动备用设备紧急替换在用设备，然后再进行故障修复工作，如没有备用设备的马上汇报设备故障状况给中控、上级等，根据设备故障产生后果的严重程度来判断是否等待上级指示再进行下步操作，如果严重的、危及安全的立即停机、停井处理后再汇报。
能够进行修复的故障立即进行修复，在修复过程中可以联系维保人员、巡井人员、专业工程师等，得到技术支持和援助，故障处理完毕后做好记录，未能处理的请求维保人员和其他相关人员赶到现场处理，如发生灾难性的事故，请启用《灾难处理应急预案》程序。
3、故障修复：值班人员按预定的方案进行修复，遇到技术困难可请求维保人员、专业工程师的技术支持，故障修复后做好详细记录，主要包括：故障发生时间、故障发生过程、故障发生原因、故障修复执行人、故障修复结果和使用材料等信息，未能处理的请求支援和要求相关人员到达现场处理。
前三项都是以驻井人员为主来开展工作的，必须主动、积极。
4、维保接到通知后的处理方案，主要分为三种类型：第一、是驻井人员已处理和解决的设备故障，请将处理的结果和措施报维保组备案，以便于设备日后的运行管理；第二、维保人员接通知后立即赶到现场并及时修复的故障，驻井人员全力配合维修工作并做好故障修复的详细记录；第三、维保人员未能立即赶到现场，驻井人员必须以保生产为工作前提，尽量准确的描述设备故障发生的细节，保持与维保人员的沟通和确定维修人员具体到达时间。
设备、线路维修加标锁流程图
提出需求 设备管理 关键点控制点说明
1、加标与锁定的定义 设备、线路维修或保养时，因电源、气源开关 不在工作人员肢体的可控制范围，通过专用装置将 电源开关锁定在分闸状态，并悬挂警示牌，避免造 成他人误接通电源，而发生设备损坏或人身安全事 故。 2、加标与锁定的应用条件 （1）配电线路、配电柜、终端箱检修和保养； （2）设备安装、检修、保养时，需要关闭上一级控 制开关； （3）灯具、插座维修及更换配件（更换灯管除 外）； （4）维修工作未结束，中途离开现场。 3、锁定装置的选用 根据电源主控开关外形及体积大小，选用专用或通 用锁定装置。 4、加标与锁定的操作步骤 （1）准备关闭设备：关闭电源、气源前通知相关人 员，并约定预计停机时间； （2）关闭主控开关：正确关闭相关设备的电源、气 源的主控开关，避免造成危险或其它设备损坏； （3）加标与锁定：加装锁定装置，拧紧固定螺钉锁 死后，悬挂警示牌； （4）确认锁定效果：对电源、气源关闭状态（有明 显断点）是否正确、到位，螺钉是否锁死，警示牌 是否正确悬挂； （5）释放与控制剩余能量：对电容、主电缆线路等 具有储电功能设施进行放电，并挂接临时接地保护 线。 4、解除标识与锁定装置操作步骤 （1）维修检查： 维修结束时，清点所带工具、零配件，清除线头等 杂物；自动化设备机械手和气缸做复位处理，防止 通气后损坏设备；通知在场人员离开设备防止夹伤 和触电；设备线路用仪表检测装接无误； （2）解除标识与锁定装置：拆除锁定装置，取下 警示牌； （3）接通能源：接通电源、气源； （4）设备调试运行：对设备运行情况进行检查，是 否有异常。
开始
设备请修/保养
判别是否加标锁定
Y
通知相关人员
隔离能源 加标锁定
N
N

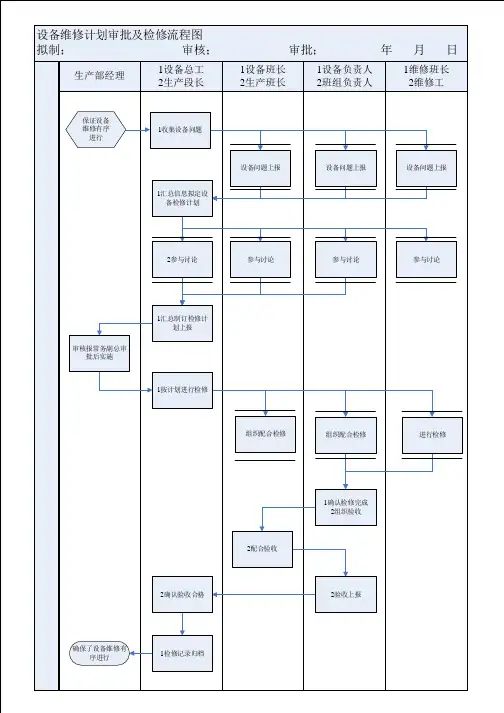

11-1设备维修计划审批及检修流程图
1按计划进行检修
组织配合检修
组织配合检修
进行检修
1确认检修完成 2组织验收
2配了设备维修有 序进行
1检修记录归档
设备维修计划审批及检修流程图 拟制； 审核；
生产部经理 1设备总工 2生产段长 1设备班长 2生产班长
审批；
1设备负责人 2班组负责人
年
月
日
1维修班长 2维修工
保证设备 维修有序 进行
1收集设备问题
设备问题上报
设备问题上报
设备问题上报
1汇总信息拟定设 备检修计划
2参与讨论
参与讨论
参与讨论
参与讨论
1汇总制订检修计 划上报 审核报常务副总审 批后实施
设备日常维护保养标准流程图
设备日常维护保养标准流程设备报修标准流程设备检修标准流程设备故障/事故处理标准流程增改项目标准流程配电巡检标准流程发电机检修标准流程给排水巡检标准流程锅炉运行检查标准流程空调运行检查标准流程电梯日常巡检标准流程电梯事故处理标准流程程控交换机检修标准流程安全监控系统保养标准流程设备购置标准流程设备报废处理标准流程工程部经理岗位职责标准●有高度的责任感和事业心，对技术认真钻研、讲求质量、精益求精,坚决贯彻执行酒店总经理的指示，负责工程部的全面工作，直接对总经理负责。
●负责酒店工程维修实务和技术的组织、指导及管理工作。
负责酒店设备设施的安装验收、安全运行,维修保养房屋修缮等管理工作，使之处于良好状态。
●负责对工程部所有人员的全权管辖和调配.配合人事培训部门做好设备使用操作方面的技术培训工作，发挥和调动部门员工的才能和积极性，并按《员工守则》和有关制度做好考核、考勤及奖惩工作。
●审查编制设备维修计划及设备的年、季、月度保养的周期计划，并做好督促、检查、落实工作。
●组织制定设施更新、改造工程计划，抓好技术革新、技术改造工作,并组织实施。
同时，积极落实对外承包工程项目，努力完成生产指标任务。
●督导执行酒店节电、节水措施,发挥设备最大效率，降低成本,完成费用指标.●负责防火、防风、防雨工作，保证酒店的安全及正常运作。
●制定各种设备的操作规程，坚持员工未经培训合格不能上岗的原则,以确保设备的安全运行.设备管理、设施的保养循着标准化、程序化和规范化进行。
●与各部门之间密切配合、相互沟通,并深入了解下属管理人员和员工的思想状况，及时纠正不良倾向。
经常对下属进行职业道德、竞争意识方面的教育，培养员工的责任感。
●深入现场，及时掌握人员和设备的状况，坚持每天现场巡查重点设备运行状况及公共场所动力设施，发现问题及时解决处理。
●每天编制一份设备运作及工程维修、保养状况表提交总经理。
弱电维修工岗位职责标准●热爱本职工作,对工作认真负责、任劳任怨,认真钻研业务、精益求精,严格遵守电气操作规程，熟练掌握所管辖电器设备的原理及实际操作与维修.●在主管的领导下，具体负责酒店通讯、消防、音像设备及线路的维修保养和安全运行工作.●负责酒店内市话网（市话机模块)、歌舞厅音像设备的定期保养和日常维修工作,负责酒店内部新装电话和音像设备的接线播放和调试工作。

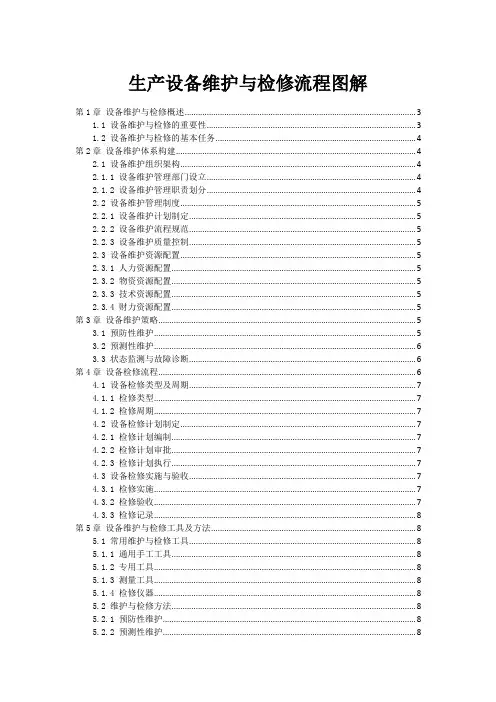

生产设备维护与检修流程图解
生产设备维护与检修流程图解第1章设备维护与检修概述 (3)1.1 设备维护与检修的重要性 (3)1.2 设备维护与检修的基本任务 (4)第2章设备维护体系构建 (4)2.1 设备维护组织架构 (4)2.1.1 设备维护管理部门设立 (4)2.1.2 设备维护管理职责划分 (4)2.2 设备维护管理制度 (5)2.2.1 设备维护计划制定 (5)2.2.2 设备维护流程规范 (5)2.2.3 设备维护质量控制 (5)2.3 设备维护资源配置 (5)2.3.1 人力资源配置 (5)2.3.2 物资资源配置 (5)2.3.3 技术资源配置 (5)2.3.4 财力资源配置 (5)第3章设备维护策略 (5)3.1 预防性维护 (5)3.2 预测性维护 (6)3.3 状态监测与故障诊断 (6)第4章设备检修流程 (6)4.1 设备检修类型及周期 (7)4.1.1 检修类型 (7)4.1.2 检修周期 (7)4.2 设备检修计划制定 (7)4.2.1 检修计划编制 (7)4.2.2 检修计划审批 (7)4.2.3 检修计划执行 (7)4.3 设备检修实施与验收 (7)4.3.1 检修实施 (7)4.3.2 检修验收 (7)4.3.3 检修记录 (8)第5章设备维护与检修工具及方法 (8)5.1 常用维护与检修工具 (8)5.1.1 通用手工工具 (8)5.1.2 专用工具 (8)5.1.3 测量工具 (8)5.1.4 检修仪器 (8)5.2 维护与检修方法 (8)5.2.1 预防性维护 (8)5.2.2 预测性维护 (8)5.2.4 标准化作业 (8)5.3 设备维护与检修信息化 (8)5.3.1 维护管理软件 (9)5.3.2 信息化监测系统 (9)5.3.3 互联网维护与检修 (9)第6章关键设备维护与检修 (9)6.1 关键设备识别 (9)6.1.1 设备重要性评估 (9)6.1.2 设备风险评估 (9)6.2 关键设备维护与检修策略 (9)6.2.1 维护与检修计划制定 (9)6.2.2 维护与检修方法选择 (9)6.2.3 维护与检修资源保障 (9)6.3 关键设备维护与检修实施 (9)6.3.1 维护与检修作业指导 (9)6.3.2 维护与检修过程控制 (10)6.3.3 维护与检修记录管理 (10)6.3.4 维护与检修效果评估 (10)第7章设备备品备件管理 (10)7.1 备品备件分类与编码 (10)7.1.1 备品备件分类原则 (10)7.1.2 备品备件编码体系 (10)7.1.3 备品备件分类与编码实施 (11)7.2 备品备件库存管理 (11)7.2.1 备品备件库存管理目标 (11)7.2.2 备品备件库存管理策略 (11)7.2.3 备品备件库存管理措施 (11)7.3 备品备件采购与供应 (11)7.3.1 备品备件采购与供应原则 (11)7.3.2 备品备件采购与供应流程 (12)7.3.3 备品备件采购与供应管理要点 (12)第8章设备维护与检修质量控制 (12)8.1 设备维护与检修质量指标 (12)8.1.1 设备维护指标 (12)8.1.2 设备检修指标 (12)8.1.3 质量评价指标 (12)8.2 设备维护与检修质量控制措施 (13)8.2.1 维护与检修计划管理 (13)8.2.2 维护与检修过程控制 (13)8.2.3 人员培训与管理 (13)8.2.4 配件与工具管理 (13)8.3 设备维护与检修质量改进 (13)8.3.1 信息化管理 (13)8.3.3 技术创新与应用 (13)8.3.4 跨部门协同 (13)第9章设备维护与检修安全管理 (13)9.1 设备维护与检修安全风险识别 (14)9.1.1 风险识别方法 (14)9.1.2 风险识别内容 (14)9.2 设备维护与检修安全措施 (14)9.2.1 预防措施 (14)9.2.2 安全防护措施 (14)9.2.3 安全监护与检查 (14)9.3 应急预案与处理 (14)9.3.1 应急预案制定 (14)9.3.2 处理流程 (14)9.3.3 应急预案演练与培训 (15)第10章设备维护与检修团队建设与培训 (15)10.1 设备维护与检修团队组织 (15)10.1.1 团队构成 (15)10.1.2 岗位职责 (15)10.2 设备维护与检修人员培训 (15)10.2.1 培训内容 (15)10.2.2 培训方式 (16)10.3 培训效果评估与持续改进 (16)10.3.1 评估方法 (16)10.3.2 持续改进 (16)第1章设备维护与检修概述1.1 设备维护与检修的重要性设备作为企业生产的核心要素，其稳定运行直接关系到生产效率和企业经济效益。
动力设备运行维护管理流程
动力车间设备运行维护管理动力车间设备运行维护管理包括，主要包括设备点检管理、设备保养管理、设备润滑管理、设备修理管理、交班本记录、备件需求支配、设备运行管理、设备事故管理、设备例会管理、设备统计分析十个子功能模块。
设备运行维护管理的总体业务流程图如下：提供基础数据设备基础数据维护设备日常点检管理设备分区域点检管理 设备检查管理 设备例保管理 设备轮保管理 设备年保管理 闲置设备保养管理 设备保养管理设备润滑管理涧滑油品采购计划设备润滑管理设备预防维修管理设备突发维修管理设备大中修管理设备关键备件换件设备交班本处理设备整改管理设备维修管理 + 设备运行管理设备事故管理设备例会管理设备统计分析图6设备运行维护管理的总体业务流程图提供基础数据设备点检笆理 备件需求计划处理 设备其他管理1、设备点检管理业务流程图图7设备点检管理业务流程图业务流程描述设备日常点检设备口常点检项目由部门设备员依据运行状态、点检制度或操作规程要求制定，一般不修改，没有临时点检项目。
日常点检记录日常点检主要是交接班过程中和设备开动过程中由操作工凭日常点检表（设备日常点检标准）进行相关项目的检查，由修理工或操作工执行。
修理工或操作工点检后，填写设备日常点检表，并签章，操作工或修理工在设备日常点检表中点检结果中一般填写（1）正常J（2）待修X（3）已修O。
假如在日常点检时发觉设备出现故障或隐患时，由修理人员推断是否修理，操假如不影响生产的话，处理为：转保养、待处理；假如影响生产或质量品质的话，设备必段停下来进行修理，假如本班修理工对出现故障隐患的点检项目已修理好的话，下一班的修理工对该点检项目进行点检且并没有发觉故障隐患的话，点检结果应为正常状态，对修理后结果在相应交班本上记录，并在备注中填写反馈内容。
假如由于时间关系，当班修理工对设备修理任务没有完成的话，修理工则反映到设备主任或设备员，设备主任或设备员则要考虑对该设备作设备轮保支配。
设备日常维护保养标准流程图
设备日常维护保养标准流程 设备报修标准流程 设备检修标准流程 设备故障/事故处理标准流程 增改项目标准流程 配电巡检标准流程 发电机检修标准流程 给排水巡检标准流程 锅炉运行检查标准流程 空调运行检查标准流程 电梯日常巡检标准流程 电梯事故处理标准流程 程控交换机检修标准流程 安全监控系统保养标准流程 设备购置标准流程 设备报废处理标准流程 工程部经理岗位职责标准 ●有高度的责任感和事业心,对技术认真钻研、讲求质量、精益求精，坚决贯彻执行酒店总经理的指示,负责工程部的全面工作，直接对总经理负责.
●负责酒店工程维修实务和技术的组织、指导及管理工作。负责酒店设备设施的安装验收、安全运行，维修保养房屋修缮等管理工作，使之处于良好状态。 ●负责对工程部所有人员的全权管辖和调配。配合人事培训部门做好设备使用操作方面的技术培训工作，发挥和调动部门员工的才能和积极性,并按《员工守则》和有关制度做好考核、考勤及奖惩工作. ●审查编制设备维修计划及设备的年、季、月度保养的周期计划,并做好督促、检查、落实工作。 ●组织制定设施更新、改造工程计划，抓好技术革新、技术改造工作，并组织实施。同时，积极落实对外承包工程项目，努力完成生产指标任务。 ●督导执行酒店节电、节水措施,发挥设备最大效率,降低成本，完成费用指标。 ●负责防火、防风、防雨工作，保证酒店的安全及正常运作。 ●制定各种设备的操作规程，坚持员工未经培训合格不能上岗的原则,以确保设备的安全运行.设备管理、设施的保养循着标准化、程序化和规范化进行。 ●与各部门之间密切配合、相互沟通，并深入了解下属管理人员和员工的思想状况，及时纠正不良倾向。经常对下属进行职业道德、竞争意识方面的教育，培养员工的责任感。 ●深入现场，及时掌握人员和设备的状况，坚持每天现场巡查重点设备运行状况及公共场所动力设施,发现问题及时解决处理。 ●每天编制一份设备运作及工程维修、保养状况表提交总经理。 弱电维修工岗位职责标准 ●热爱本职工作，对工作认真负责、任劳任怨，认真钻研业务、精益求精，严格遵守电气操作规程，熟练掌握所管辖电器设备的原理及实际操作与维修。 ●在主管的领导下，具体负责酒店通讯、消防、音像设备及线路的维修保养和安全运行工作. ●负责酒店内市话网(市话机模块）、歌舞厅音像设备的定期保养和日常维修工作，负责酒店内部新装电话和音像设备的接线播放和调试工作。 ●负责酒店内消防设备的安全运行，发现故障立即排除,保证正常运行。 ●负责酒店内通讯设备及电视机的日常检查和保养维修工作，如遇客房等重要部位电话机、电视机出现故障，接到通知后应马上赶到现场，及时分析故障原因，迅速处理。 ●负责酒店电脑系统、电传机、复印机、传真机、打卡机的维修与保养。 ●非工作需要不准上客房区、大堂、餐厅等公共场所逗留走动，因工作所需进客房维修时，要注意礼貌、穿戴、仪表,爱护房内的一切陈设和物品，不打扰客人，工作完成后及时清理干净场所和设备。 ●服从上级领导的安排，保质保量，按时完成任务，坚守岗位。 ●严格遵守劳动纪律和《员工守则》，上班时不准睡觉和做与本岗无关的事情。
设备维修工作流程
设备维修工作流程设备维修是企业运营中不可或缺的一环，它直接关系到设备的正常运转和生产效率。
因此，建立一套科学、规范的设备维修工作流程显得尤为重要。
下面将介绍一套比较通用的设备维修工作流程，希望能够对大家有所帮助。
1. 接受报修。
设备维修工作的第一步是接受报修。
当设备出现故障或异常情况时，操作人员应立即向设备维修部门报修，同时应详细描述故障的具体情况，以便维修人员能够迅速定位问题。
2. 制定维修计划。
维修部门接到报修任务后，应当根据设备的故障情况和紧急程度，制定维修计划。
对于一些重要设备，如生产线上的关键设备，应当优先安排维修任务，以确保生产的持续进行。
3. 检修设备。
维修人员接到任务后，首先要对设备进行检修。
他们需要仔细查看设备的各个部件，找出故障的具体原因，并进行记录。
在检修过程中，维修人员要严格按照操作规程进行操作，确保自身安全，避免二次事故的发生。
4. 维修方案制定。
在了解了设备的故障原因后，维修人员需要制定维修方案。
这包括所需的零部件、维修工具、维修时间等。
同时，还需要评估维修的风险和影响范围，确保维修过程中不会对生产造成影响。
5. 维修执行。
一切准备就绪后，维修人员开始执行维修方案。
在维修过程中，要严格按照操作规程进行操作，确保维修质量。
同时要注意安全防护，避免因为疏忽而导致意外发生。
6. 维修记录。
在维修完成后，维修人员需要对维修过程进行记录。
这包括维修的具体步骤、所更换的零部件、维修所耗费的时间等。
这些记录对于今后的设备维护和故障分析都具有重要意义。
7. 设备验收。
维修完成后，操作人员需要对设备进行验收。
他们需要检查设备的各项指标是否符合要求，确保设备可以正常投入使用。
如果发现问题，需要及时向维修部门反馈，直到问题完全解决。
8. 故障分析。
在设备维修完成后，维修部门还需要对故障进行分析。
他们需要找出故障的根本原因，并提出相应的改进措施，以避免类似故障再次发生。
以上即是设备维修的一般工作流程。
