地暖施工技术措施及质量控制要点
地暖施工技术指导书
地暖施工技术指导书一、引言地暖施工是一种先进的供暖方式，采用在地面下铺设暖气系统，通过辐射热传导来进行室内供暖。
地暖施工技术的正确应用对保证系统正常运行和提高供暖效果至关重要。
本文将详细介绍地暖施工的技术要点和注意事项，以供工程技术人员参考。
二、地暖施工前的准备工作1. 工程设计：在地暖施工前，需进行详细的工程设计。
设计应符合相关标准要求，包括供暖面积、散热量、管道布局等。
2. 材料选购：在地暖施工前，需要选购合适的材料，包括地暖供暖系统管道、保温材料、托盘等。
确保选购的材料符合国家标准，具有良好的质量和可靠性。
3. 现场准备：地暖施工前需要对施工现场进行准备工作。
首先要对地面进行清理，确保地面平整。
然后对供暖面积进行测量，并绘制相应的施工图纸。
三、地暖施工的关键步骤1. 确定管道铺设方案：根据施工图纸和设计要求，确定地暖系统的管道布置方案。
管道可以采用单环、双环、螺旋等布置方式，具体根据实际情况而定。
2. 管道铺设：在确定好的布置方案下，开始进行管道的铺设工作。
主要包括开槽、固定托盘和管道安装。
无论是开槽还是固定托盘，都需要严格按照设计要求进行，并确保管道的平整和固定牢固。
3. 管道连接：管道的连接是地暖施工中非常关键的步骤。
连接处必须保持紧密，避免漏水和漏气。
连接方式可以采用热熔、螺纹或法兰等方式，具体选择根据管道类型和工程要求而定。
4. 系统测试：完成管道连接后，需要进行系统测试以确保无漏水、漏气等问题。
测试包括水压测试和气密性测试，测试结果应符合设计要求。
5. 保温层施工：地暖施工中的保温层施工非常重要，能有效降低能耗和损失。
保温层主要采用保温板、保温砂浆等材料进行施工，确保保温效果良好。
四、地暖施工中的注意事项1. 施工人员应具备相应的专业知识和施工经验，了解地暖施工的各项技术要求和施工流程。
2. 在施工过程中，应注意保持施工现场的整洁和安全，避免杂物和垃圾对地暖系统的影响。
3. 施工时要严格按照设计要求进行，确保各个环节的施工质量和施工进度。
探讨住宅地暖施工技术要点及质量控制

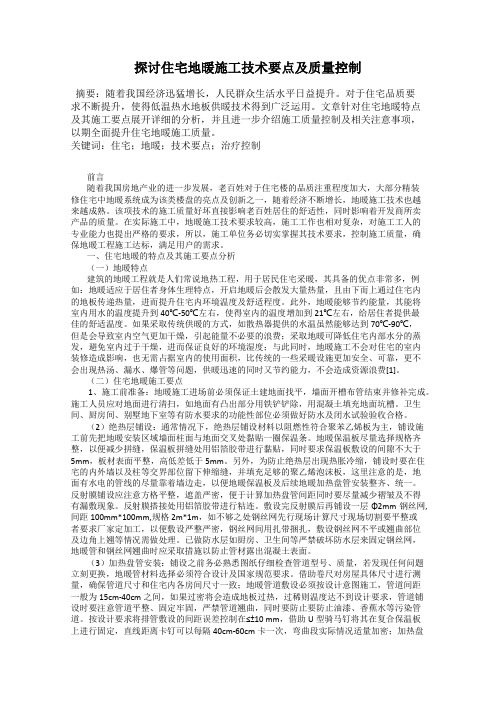

探讨住宅地暖施工技术要点及质量控制摘要：随着我国经济迅猛增长，人民群众生活水平日益提升。
对于住宅品质要求不断提升，使得低温热水地板供暖技术得到广泛运用。
文章针对住宅地暖特点及其施工要点展开详细的分析，并且进一步介绍施工质量控制及相关注意事项，以期全面提升住宅地暖施工质量。
关键词：住宅；地暖；技术要点；治疗控制前言随着我国房地产业的进一步发展，老百姓对于住宅楼的品质注重程度加大，大部分精装修住宅中地暖系统成为该类楼盘的亮点及创新之一，随着经济不断增长，地暖施工技术也越来越成熟。
该项技术的施工质量好坏直接影响老百姓居住的舒适性，同时影响着开发商所卖产品的质量。
在实际施工中，地暖施工技术要求较高，施工工作也相对复杂，对施工工人的专业能力也提出严格的要求，所以，施工单位务必切实掌握其技术要求，控制施工质量，确保地暖工程施工达标，满足用户的需求。
一、住宅地暖的特点及其施工要点分析（一）地暖特点建筑的地暖工程就是人们常说地热工程，用于居民住宅采暖，其具备的优点非常多，例如：地暖适应于居住者身体生理特点，开启地暖后会散发大量热量，且由下而上通过住宅内的地板传递热量，进而提升住宅内环境温度及舒适程度。
此外，地暖能够节约能量，其能将室内用水的温度提升到40℃-50℃左右，使得室内的温度增加到21℃左右，给居住者提供最佳的舒适温度。
如果采取传统供暖的方式，如散热器提供的水温虽然能够达到70℃-90℃，但是会导致室内空气更加干燥，引起能量不必要的浪费；采取地暖可降低住宅内部水分的蒸发，避免室内过于干燥，进而保证良好的环境湿度；与此同时，地暖施工不会对住宅的室内装修造成影响，也无需占据室内的使用面积，比传统的一些采暖设施更加安全、可靠，更不会出现热汤、漏水、爆管等问题，供暖迅速的同时又节约能力，不会造成资源浪费[1]。
（二）住宅地暖施工要点1、施工前准备：地暖施工进场前必须保证土建地面找平，墙面开槽布管结束并修补完成。
地暖施工方法及措施完整(一)
地暖施工方法及措施完整（一）引言概述：地暖施工方法及措施是指在建设过程中，为了实现地面的舒适温暖，采取的一系列工程措施。
地暖施工主要包括管道敷设、保温层处理、系统连接和控制装置的安装等。
本文将从五个大点来全面阐述地暖施工方法及措施的完整性。
正文：1. 管道敷设a. 管道的选择：根据施工环境和要求选择适当的管材b. 敷设方式：分为架空敷设和埋地敷设两种方式c. 密封处理：在敷设过程中进行密封处理，防止漏水和漏气2. 保温层处理a. 材料选择：选择符合保温要求的材料，如聚乙烯泡沫板、玻璃棉等b. 厚度控制：根据保温要求和地面情况，确定适当的保温层厚度c. 保护层处理：在保温层表面进行保护处理，增加其使用寿命3. 系统连接a. 连接方式：根据施工要求选择适当的连接方式，如螺纹连接、热熔连接等b. 排水处理：在连接过程中，需要做好排水处理，确保系统无渗漏c. 强化连接：采取适当的加固措施，增强系统连接的稳定性和可靠性4. 控制装置安装a. 温控器选择：根据需求选择合适的温控器，如智能温控器、手动温控器等b. 安装位置：将温控器安装在方便操作的位置，保证控制的准确性c. 连接调试：在安装完成后，进行连接调试，确保温控器正常工作5. 安全措施a. 周边环境处理：施工前，对周边环境进行清理、封闭处理，确保施工安全b. 施工人员培训：为施工人员进行地暖施工培训，提高施工质量和安全意识c. 检测监控：在施工过程中，进行相关设备和系统的检测监控，确保施工质量总结：地暖施工方法及措施的完整性对于地暖系统的正常运行和使用具有重要意义。
通过管道敷设、保温层处理、系统连接和控制装置的安装等五个大点，可以确保地暖施工的稳定性，提高地暖系统的使用效果。
同时，安全措施也是地暖施工中不可忽视的一部分，保障施工人员和用户的安全。
在实际地暖施工中，需综合考虑各项措施，确保施工质量达到预期效果。
地暖工程施工技术交底(3篇)
第1篇一、编制依据1. 《建筑工程施工质量验收统一标准》GB 50300-20132. 《地暖工程技术规范》GB 50411-20183. 《建筑给排水及采暖工程施工质量验收规范》GB 50242-20024. 本工程的设计文件及相关图纸二、工程概况本工程为（项目名称），位于（地址），总建筑面积约（面积），采用地暖系统进行供暖。
地暖系统由加热盘管、保温层、绝热层、保护层等组成。
三、施工准备1. 材料准备- 加热盘管：采用PE-Xa交联聚乙烯管，管径（规格），壁厚（厚度）。
- 保温层：采用（材料名称），厚度（厚度）。
- 绝热层：采用（材料名称），厚度（厚度）。
- 保护层：采用（材料名称），厚度（厚度）。
- 其他材料：水泥、砂子、豆石、铁丝网、分集水器等。
2. 机具准备- 强制式砂浆搅拌机、垂直运输机械、手推车。
- 抹灰工具：水桶、剪子、滚刷、铁锹、木铁抹子、扫帚、手锤、錾子、线包、壁纸刀、拖线板、方尺、靠尺、塞尺、探针、钢尺等。
- 打压设备。
四、施工工艺流程1. 施工前准备- 清理平整地面。
- 铺设给水管及采暖供、回水管，进行打压试验。
- 铺设保温板和铝箔反射膜及铁丝网。
2. 安装加热盘管- 按设计要求进行布管，确保管道间距均匀，连接牢固。
- 管道安装完成后，进行打压测试，确保无泄漏。
3. 浇筑填充层- 铺设C15豆石混凝土填充层，厚度（厚度）。
- 填充层浇筑完成后，进行养护。
4. 安装分集水器- 按设计要求进行分集水器安装，确保连接牢固，阀门开启灵活。
5. 施工验收- 施工完成后，进行质量验收，确保符合设计要求。
五、施工质量措施1. 严格控制材料质量，确保材料合格。
2. 严格按照施工工艺进行施工，确保施工质量。
3. 加强施工过程中的质量控制，及时发现并解决质量问题。
六、安全技术措施1. 施工现场设置安全警示标志，确保施工安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
3. 严格遵守施工操作规程，确保施工安全。
地暖的施工及质量控制

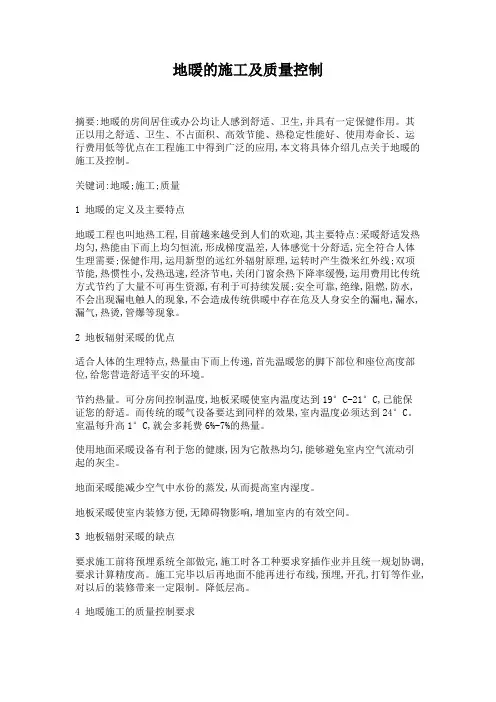

地暖的施工及质量控制摘要:地暖的房间居住或办公均让人感到舒适、卫生,并具有一定保健作用。
其正以用之舒适、卫生、不占面积、高效节能、热稳定性能好、使用寿命长、运行费用低等优点在工程施工中得到广泛的应用,本文将具体介绍几点关于地暖的施工及控制。
关键词:地暖;施工;质量1 地暖的定义及主要特点地暖工程也叫地热工程,目前越来越受到人们的欢迎,其主要特点:采暖舒适发热均匀,热能由下而上均匀恒流,形成梯度温差,人体感觉十分舒适,完全符合人体生理需要;保健作用,运用新型的远红外辐射原理,运转时产生微米红外线;双项节能,热惯性小,发热迅速,经济节电,关闭门窗余热下降率缓慢,运用费用比传统方式节约了大量不可再生资源,有利于可持续发展;安全可靠,绝缘,阻燃,防水,不会出现漏电触人的现象,不会造成传统供暖中存在危及人身安全的漏电,漏水,漏气,热烫,管爆等现象。
2 地板辐射采暖的优点适合人体的生理特点,热量由下而上传递,首先温暖您的脚下部位和座位高度部位,给您营造舒适平安的环境。
节约热量。
可分房间控制温度,地板采暖使室内温度达到19°C-21°C,已能保证您的舒适。
而传统的暖气设备要达到同样的效果,室内温度必须达到24°C。
室温每升高1°C,就会多耗费6%-7%的热量。
使用地面采暖设备有利于您的健康,因为它散热均匀,能够避免室内空气流动引起的灰尘。
地面采暖能减少空气中水份的蒸发,从而提高室内湿度。
地板采暖使室内装修方便,无障碍物影响,增加室内的有效空间。
3 地板辐射采暖的缺点要求施工前将预埋系统全部做完,施工时各工种要求穿插作业并且统一规划协调,要求计算精度高。
施工完毕以后再地面不能再进行布线,预埋,开孔,打钉等作业,对以后的装修带来一定限制。
降低层高。
4 地暖施工的质量控制要求对地暖工程的质量验收是地暖工程中非常关键和重要的环节。
地暖工程的质量验收一般分为内部验收和现场监理验收两个部分,验收内容主要分为主控项目和一般项目两个部分。
老房子地暖施工方案(3篇)
第1篇一、项目背景随着科技的进步和生活水平的提高，人们对居住环境的要求也越来越高。
老房子作为历史遗留的住宅，往往存在保温性能差、室内温度不均匀等问题。
为了改善老房子的居住条件，提高居民的生活质量，本方案针对老房子进行地暖施工，以实现室内温度的均匀分布，提高居住舒适度。
二、施工目的1. 提高老房子的保温性能，降低能耗。
2. 实现室内温度的均匀分布，提高居住舒适度。
3. 延长老房子的使用寿命，减少维修费用。
三、施工原则1. 安全第一，确保施工过程中人员和设备安全。
2. 质量至上，确保地暖系统的稳定运行。
3. 节约资源，采用环保材料和节能技术。
4. 施工便捷，减少对居民生活的影响。
四、施工准备1. 施工图纸：根据老房子的实际情况，设计符合要求的施工图纸。
2. 材料设备：准备地暖管材、保温板、保温层、加热电缆、电控系统等材料设备。
3. 人力资源：组织专业施工队伍，进行技术培训和安全教育。
4. 施工现场：清理施工现场，确保施工环境整洁、安全。
五、施工步骤1. 工程测量（1）对老房子进行详细的测量，确定地暖系统的布局和管路走向。
（2）测量地面标高，确保地暖系统安装后不影响原有建筑结构。
2. 施工放线（1）根据施工图纸，在地面上放出地暖管路和加热电缆的走向。
（2）使用激光测距仪或全站仪进行精确放线，确保管路走向准确。
3. 保温层铺设（1）在地面铺设保温板，确保保温效果。
（2）保温板应紧贴地面，缝隙处用专用胶带密封。
4. 地暖管路铺设（1）按照放线结果，铺设地暖管路。
（2）地暖管路应保持水平，连接处应牢固。
5. 加热电缆铺设（1）按照设计要求，铺设加热电缆。
（2）加热电缆应保持水平，连接处应牢固。
6. 保温层施工（1）在管路和电缆铺设完成后，铺设保温层。
（2）保温层应紧贴管路和电缆，确保保温效果。
7. 电控系统安装（1）安装电控箱，连接电源和加热电缆。
（2）安装温控器，实现温度控制。
8. 系统调试（1）接通电源，进行系统调试。
地暖施工质量控制
地暖施工质量控制引言概述：地暖作为一种新型的供暖方式，受到了越来越多人的喜爱。
然而，地暖施工质量的好坏直接影响到供暖效果和使用寿命。
因此，控制地暖施工质量至关重要。
本文将从五个方面介绍地暖施工质量的控制方法。
一、地暖管道施工质量控制1.1 管道选材：选择质量可靠、耐高温、耐腐蚀的管材，如PEX管材，确保管道的安全性和耐久性。
1.2 管道布局：合理规划管道布局，避免弯曲过多，保证热水流通畅通，提高供暖效果。
1.3 管道连接：采用专业的连接方式，如热熔连接或机械连接，确保连接牢固，防止漏水现象的发生。
二、地暖散热片施工质量控制2.1 散热片选材：选择散热性能好、耐高温、耐腐蚀的材料，如铝合金散热片，提高散热效果。
2.2 散热片安装：确保散热片与地面的紧密接触，避免出现空隙，以提高散热效率。
2.3 散热片密度：合理安排散热片的密度，保证散热片的均匀分布，避免出现冷热不均的情况。
三、地暖温控系统施工质量控制3.1 温控器选用：选择品牌可靠、性能稳定的温控器，确保温度调节准确、稳定。
3.2 温控器安装：按照厂家提供的安装说明进行安装，避免出现接线错误或使用不当的情况。
3.3 温控系统调试：在施工完成后进行温控系统的调试，确保温度设定准确，能够满足用户的需求。
四、地暖保温层施工质量控制4.1 保温材料选择：选择导热系数低、保温性能好的材料，如聚苯板，提高保温效果。
4.2 保温层施工：保证保温材料的贴合度，避免出现空隙，确保保温层的连续性和完整性。
4.3 保温层厚度：根据地暖的使用需求和环境条件，合理确定保温层的厚度，以达到节能效果。
五、地暖系统验收质量控制5.1 施工记录：及时记录施工过程中的关键节点和重要参数，以备后期验收使用。
5.2 施工检查：在施工过程中进行定期检查，确保施工符合设计要求和规范，及时纠正问题。
5.3 系统测试：施工完成后进行地暖系统的全面测试，包括温度调节、水流量等，确保系统正常运行。
地暖施工施工方案(3篇)
第1篇一、工程概况1. 工程名称：某住宅小区地暖工程2. 工程地点：某住宅小区3. 工程规模：建筑面积约10万平方米4. 工程类型：住宅地暖系统5. 施工单位：某建筑工程有限公司二、施工准备1. 技术准备（1）熟悉工程图纸，了解设计要求及施工规范。
（2）组织施工人员学习地暖施工技术及操作规程。
（3）编制施工方案，明确施工工艺、质量要求及安全措施。
2. 材料准备（1）地暖管材：选择符合国家标准的地暖管材，如PE-RT管、PB管等。
（2）保温材料：选用符合国家标准的高效保温材料，如聚苯乙烯泡沫板等。
（3）保温钉、保温带、管卡等辅助材料。
3. 施工设备准备（1）热熔连接机、切割机、焊机等管道加工设备。
（2）保温材料铺设设备，如辊筒、切割机等。
（3）地面找平设备，如砂浆搅拌机、抹平机等。
4. 人员准备（1）组织施工队伍，明确各工种人员职责。
（2）对施工人员进行岗前培训，确保施工质量。
三、施工工艺1. 施工流程（1）施工准备：测量放线、基层处理、材料准备。
（2）管道铺设：管道加工、铺设、连接。
（3）保温层施工：保温材料铺设、固定、密封。
（4）找平层施工：找平层铺设、找平、养护。
（5）地暖系统打压测试：打压、检查、调试。
（6）系统验收：检查、验收、交付使用。
2. 施工要点（1）测量放线：根据设计图纸，测量放线，确定管道走向、间距及位置。
（2）基层处理：清理基层，确保平整、干净、无杂物。
（3）管道铺设：a. 管道加工：根据设计要求，加工管道，确保管道长度、弯曲度、连接方式符合要求。
b. 铺设：按照设计要求，将管道铺设在基层上，注意管道间距、走向、连接。
c. 连接：采用热熔连接、电熔连接等方法，确保管道连接牢固、密封。
（4）保温层施工：a. 铺设：将保温材料铺设在管道周围，确保保温效果。
b. 固定：采用保温钉、保温带等固定保温材料，防止保温层脱落。
c. 密封：在保温层接口处，采用专用密封胶密封，防止热量损失。
（5）找平层施工：a. 铺设：将找平层铺设在保温层上，确保平整、均匀。
地暖地面施工质量控制要点及通病防治
地暖地面施工质量控制要点及通病防治摘要】地板辐射采暖是供暖的一种方式，地暖技术比传统的地热方式—对流散热器采暖具有先进性、安全性、节约能源，但在选材及施工方面需进行质量控制，本文介绍了低温热水地板辐射采暖工程的管材选择及施工中的质量控制方法。
【关键词】管材选择；质量控制；施工过程质量监督；管道铺设及试压一前言地热采暖全称为低温地板辐射采暖，简称地暖，是以不高于60℃的热水为热媒，在地暖管内循环流动，加热地板，通过地面以辐射和对流的传导方式向室内供热的供暖方式。
目前越来越受到人们的欢迎，其主要特点：采暖合适发热平均，热能由下而上均匀恒流，形成梯度温差，体感舒适，完全符合人体生理需要；保健作用，运用新型的远红外辐射原理，运转时产生微米红外线；双项节能，热惯性小，发热迅速，经济节电，关闭门窗余热下降率缓慢，运行费用比传统方式节约了大量不可再生资源，有得可持续发展；安全可靠，绝缘，阻燃，防水，不会造成传统供暖中存在的危及人身安全的漏电，漏水，漏气，热烫，管爆等现象。
但因其本身的复杂工序、各施工队伍的施工工艺和技术水平的限制，地暖地面在交付使用时存在许多问题。
尤其是管道铺设于地板之下的供暖方式，也导致了管道一旦出现问题或故障，维修方面会有相当大的难度系数，并造成一定的经济损失。
结合工程实例，总结出一点施工经验，以供参考。
二管材的选择及质量控制地暖管是低温地板辐射采暖的核心，要使低温地板辐射采暖效果达到更好，选择管材也是重中之重。
地板辐射采暖常用的管材有钢管、铜管和塑料管。
由于塑料管具有无接头、容易弯曲、易于施工等优点，因此，工程中经常选用塑料管。
必须明确的是，塑料管对温度敏感的特性，又决定了随着水温的升高其所能够承受的压力有所下降，一旦选用不当，将会留下很大隐患。
而且塑料管有冷水、热水管之分。
由于地热管掩埋在地板下，不易更换，管材寿命达到 50年以上才行，所以必须选用好的管材。
现在常用的塑料管有聚丁烯PB管、交联聚乙烯铝塑复合管XPAP和改性聚丙烯PP-C管，他们具有抗腐蚀、耐老化、高承压、结垢少、污染小、渗漏差、膨胀系数及水阻力小等优点。
地暖安装工程施工艺及质量标准
地暖安装工程施工艺及质量标准地暖安装工程施工工艺及质量标准一、施工准备1、技术准备施工前，施工人员应熟悉施工图纸和技术规范，了解地暖系统的工作原理和设计要求。
同时，应根据施工图纸进行现场勘察，确定施工方案和施工流程。
2、材料准备地暖系统的主要材料包括地暖管、分集水器、保温板、反射膜、钢丝网等。
在材料采购时，应选择质量可靠、符合国家标准的产品，并对材料进行检验和验收，确保材料的质量和性能符合要求。
3、工具准备施工所需的工具主要有切割机、热熔机、打压泵、水平仪、卷尺等。
在施工前，应确保工具齐全、完好，并对工具进行调试和校准。
4、施工现场准备施工现场应清理干净，无杂物和灰尘。
地面应平整、干燥，如有凹凸不平的地方，应进行处理。
同时，应预留好管道的铺设位置和分集水器的安装位置。
二、施工工艺1、保温层铺设在地面上铺设保温板，保温板之间应拼接紧密，无缝隙。
保温板的铺设应平整，不得有翘起和褶皱的现象。
在保温板上铺设反射膜，反射膜应铺设平整，不得有破损和褶皱的现象。
2、钢丝网铺设在反射膜上铺设钢丝网，钢丝网的网格应均匀，间距应符合设计要求。
钢丝网应与反射膜固定牢固，不得有松动和翘起的现象。
3、地暖管铺设（1）地暖管的铺设应按照设计图纸进行，管道间距应均匀，不得有交叉和重叠的现象。
（2）地暖管应采用专用的固定卡固定在钢丝网上，固定卡的间距应符合设计要求。
（3）地暖管的弯曲半径应符合规范要求，不得小于管道外径的 8 倍。
（4）在管道铺设过程中，应避免管道损伤，如有损伤应及时更换。
4、分集水器安装（1）分集水器应安装在便于操作和维护的位置，一般安装在厨房或卫生间。
（2）分集水器的安装高度应符合设计要求，分集水器与管道之间应采用专用连接件连接，连接应紧密，不得有渗漏的现象。
（3）分集水器上应安装阀门、过滤器等附件，附件的安装应符合设计要求。
5、打压试验（1）在地暖管铺设完成后，应进行打压试验，试验压力应为工作压力的 15 倍，但不得小于 06MPa。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地暖施工技术措施及质量控制要点
【摘要】低温热水地板辐射供暖以优于传统的供暖方式而被广大消费者青
睐，它以独有的特性和优越的特点占据了采暖革命的重要位置，已经得到了广泛
应用。本文通过对地板辐射采暖施工技术措施及质量控制要点的探讨，以此来促
进这种新型供暖系统的发展。
【关键词】低温热水地板辐射供暖 措施质量控制
低温热水地板辐射供暖技术起源于上世纪30年代北美、北欧的发达
国家，80年代传入我国。随着“以塑代钢”技术的发展，新型塑料管不仅降低了
成本，而且能满足耐温、承压、抗腐蚀、耐老化的要求，具有舒适性好、高效节
能、不占用房间的使用面积、清洁卫生、使用时间长、维修量小、便于运行调节
和实现热计量等优点。低温热水地板辐射供暖是当今公认的理想供暖方式，也是
一种具有发展前途的供暖方式。
低温热水地板辐射供暖系统是通过埋于地面下PEX管（热媒50—60°）
或者发热电缆采暖的，正常使用的均在50年以上。但是，如果供热温度超过75℃
以上，就会大大加快供热地埋盘管老化的速度，缩短使用寿命。地暖的不足之处
在于工程完毕之后，如若发现有渗漏或者采暖效果不佳，后期不易维修。因此在
低温热水地板辐射供暖系统整个过程中，要求科学设计和规范施工。
一、低温热水地板辐射供暖系统施工前的准备
工欲善其事，必先利其器。地暖施工前应做好充分的准备，这样不仅有
助于地暖工程的顺利推进，也有助于确保地暖工程的质量。施工方案和设计方案
应向有关的施工人员交代，确保地暖工程的正常开展；施工现场、材料储放场地
等临时设施应能满足施工需要；施工环境温度不宜低于5℃，否则应采取相关措
施；运输地暖管材的过程中应避光、防火、避免摩擦、磕碰；热绝缘层应铺设在
平整、清洁的结构层上；地暖管敷设在热绝缘层上，敷设部分不得有管件接头，
并严禁与金属物件接触；所有沿墙、沿柱处及适当位置均应设置膨胀条，防止因
热膨胀造成的地面龟裂，同时也起到保温作用。
二、低温热水地板辐射供暖系统施工中的质量控制要点
1、加热管的配管和敷设。应严格按照设计图纸的要求铺设地暖管：同一
通路的加热管应保持水平；PB管和PEX管的弯曲半径不宜小于5倍管外径，其
他管材的弯曲半径不宜小于6倍管外径；应采用专用工具切割地暖管并确保断口
平整，并使断口面垂直于管轴线；加热管应固定在地暖结构层中。加热管的固定
方法：用固定卡子将加热管直接固定在敷有复合面层的绝热板上或者用扎带将加
热管绑扎在铺设于绝热层表面的钢丝网上或者卡在铺设于绝热层表面的专用管
架或管卡上。加热管固定点之间的距离，直管段不应大于700毫米，弯曲管段不
应大于350毫米。
2、集分水器的安装。热媒集配装置应加以固定。水平安装时，一般宜将
分水器安装在上面，若集水器安装在下面，两者的中心距离宜为200毫米，集水
器中心距地面应不小于300毫米。当垂直安装时，分集水器下端距地面应不小于
150毫米。加热管始末两端露出地面连接配件的管段应包覆在硬质套管内。套管
外皮不宜超出集配装置外皮的投影面。加热管与集配装置分路阀门的连接，应采
用专用卡套式连接件或插接式连接件。加热管始末两端的适当距离内或其他管道
密度较大处，当管间距不超过100毫米时，应设置柔性套管等保温措施。加热管
与热媒集配装置牢固连接后，或在填充层养护期后，应对加热管每一通路进行冲
洗，直至出水清净为止。
不论是前期的准备还是具体到施工过程，均有许多的固定指标和技术参
数，需严格按照质量控制要点科学管理、规范操作，力求一步到位，保质保量地
完成施工。
三、低温热水地板辐射供暖系统浇注铺设后注意问题
供暖管敷设安装完毕后，应进行水（汽）压试验，在试压合格后，应立
即进行保护层浇注，混凝土初凝前系统应保持不小于0.2mpa的压力，混凝土标
号应不小于c10，豆石直径不大于15mm，必要时可掺入适量防龟裂添加剂；地
暖回填完毕，在保护层养护期满后，方可进行地面层的施工（不得在保护层上堆
放重物，如搭设脚手架或通过手推车，应敷设木板保护）；热媒集配装置应固定
于墙壁或专用箱体内；保护层和地面层施工及安装完毕后，不得剔凿或打洞，如
遇管道穿越楼板或地面时，应预埋套管；地暖管与热媒集配装置的分路阀门应采
用专用卡套式铜制连接件联接；低温辐射采暖系统安装间断或完毕的敞口处，应
随时封堵，与分（集）水器连接的供暖管立管应进行清洗；低温辐射地暖系统施
工安装完毕后，应进行系统检验、验收及相应的成品保护。地暖施工完成后，后
期应注意保护，以防破损。表面严禁存放2吨每平米以上的物品及高温的物品。
如需继续施工，地面需铺设木板加以保护。地暖系统严禁私自改动或者拆除，如
有问题，需向专业部门寻求帮助。如为冬季施工，还需卸掉地暖管中的水，以防
冻裂。
四、低温热水地板辐射供暖系统问题分析及解决方案
地暖系统运行中，发现的问题基本上都是室内达不到设计温度或者是热
力失调。
室内达不到设计温度的原因主要是以下几个方面，分别是供热参数未能
满足设计要求，出现“小马拉大车”的现象；异物或气体将系统堵塞或部分堵塞，
清除异物并彻底吹洗或者按技术规程规范化安装；没有考虑周围建筑物的特点、
干管运行保温及二者的热耗损。
热力失调现象体现在同一小区的楼与楼、单元与单元、房间与房间之间。
应从设计、施工、管理、配件、水泵和管路吹洗等方面综合考虑热力失调，并加
以解决。
五、结束语
低温热水地板辐射供暖系统的诸多优点是传统散热器无法比拟的，其不
足之处也会随着工人素质的提高、活地面的研究和开发，以及行业规范施工的发
展逐渐得到弥补。随着人们对建筑环境要求的不断提高，低温热水地板辐射供暖
在建筑供暖中将会越来越多的得到推广使用。
参考文献：
[1]李建江. 地暖施工中应注意的几个问题[J]. 新疆农垦经济,2005,
(8):130- 131
[2]盖玉良. 低温地板辐射采暖技术的应用分析[J] .山西建筑,2004, (8):97-
98
[3]董素清, 高健. 低温地板辐射供暖应用特点与设计中的问题[J]. 北京
建筑工程学院学报, 2001, (6): 29- 32
[4]杨巍. 低温地板辐射供暖的传热模型[J], 暖通空调, 2001(1): 73-75.
[5]陈翔宇. 地暖地板及多层实木复合地板的发展趋势[ J].人造板通
讯,2004, (4): 26- 28
