第⼀章光纤的基本理论1、光纤的结构以及各部分所⽤材料成分
2、光纤的种类
3、光纤的数值孔径与相对折射率差
4、光纤的⾊散
5、渐变光纤
6、单模光纤的带宽计算
7、光纤的损耗谱
8、多模光纤归⼀化频率，模的数量
第⼆章光源和光发射机1、光纤通信中的光源
2、LD的P-I曲线，测量Ith做法
3、半导体激光器的有源区
4、激光器的输出功率与温度关系
5、激光器的发射中⼼波长与温度的关系
6、发光⼆极管⼀般采⽤的结构
7、光源的调制
8、从阶跃响应的瞬态分析⼊⼿，对LD数字调制过程出现的电光延迟和张弛振荡的瞬态性质分析（p76）
9、曼彻斯特码
10、DFB激光器
第三章光接收机1、光接收机的主要性能指标
2、光接收机主要包括光电变换、放⼤、均衡和再⽣等部分
3、光电检测器的两种类型
4、光电⼆极管利⽤PN结的什么效应
第四章光纤通信系统1、光纤通信系统及其⽹管OAM
2、SDH系统
3、再⽣段距离的设计分两种情况
4、EDFA
第五章⽆源光器件和WDM1、⼏个常⽤性能参数
2、波分复⽤器的复⽤信道的参考频率和最⼩间隔3、啁啾光纤光栅
4、光环形器的各组成部分的功能及⼯作原理
其他1、光孤⼦
2、中英⽂全称：DWDM 、EDFA 、OADM 、SDH 、SOA
第⼀章习题
⼀、单选题1、阶跃光纤中的传输模式是靠光射线在纤芯和包层的界⾯上（B）⽽是能量集中在芯⼦之中传输。
A、半反射
B、全反射
C、全折射
D、半折射
2、多模渐变折射率光纤纤芯中的折射率是（A）的。
A、连续变化
B、恒定不变
C、间断变换
D、基本不变
3、⽬前，光纤在（B）nm处的损耗可以做到0.2dB/nm左右，接近光纤损耗的理论极限值。
A、1050
B、1550
C、2050
D、2550
4、普通⽯英光纤在波长（A）nm附近波导⾊散与材料⾊散可以相互抵消，使⼆者总的⾊散为零。
A、1310
B、2310
C、3310
D、4310
5、⾮零⾊散位移单模光纤也称为（D）光纤，是为适应波分复⽤传输系统设计和制造的新型光纤。
光纤通信原理与技术课程教学大纲
《光纤通信原理与技术》课程教学大纲
英文名称:Fiber Communication Principle and its Application
学时:51 学分：3
开课学期：第7学期
一、课程性质与任务
通过讲授光纤通信技术的基础知识,使学生了解掌握光纤通信的基本特点，学习光纤通信系统的三个重要组成部分：光源（光发射机）、光纤（光缆）和光检测器（光接收机)。通过本课程的学习，学生将掌握光纤通信的基本原理、光纤通信系统的组成和系统设计的基本方法,了解光纤通信的未来与发展，为今后的工程应用和研究生阶段的学习打下基础。
二、课程教学的基本要求
要求通过课堂认真听讲和实验课,以及课下自学，基本掌握光纤通信的基础理论知识和应用概况，熟悉光纤通信在电信、通信中的应用，为今后的工作打下坚实的理论基础。
三、课程内容
第一章 光通信发展史及其优点（1学时）
第二章 光纤的传输特性（2学时）
第三章 影响光纤传输特性的一些物理因素（5学时）
第四章 光纤通信系统和网络中的光无源器件(9学时）
第五章 光纤通信技术中的光有源器件（3学时)
第六章 光纤通信技术中使用的光放大器（4学时）
第七章 光纤传输系统（4学时)
第八章 光纤网络介绍（6学时）
第九章 光纤通信原理与技术实验(17课时)
四、教学重点、难点
本课程的教学重点是光电信息技术物理基础、电光信息转换、光电信息转换，光电信息技术应用,光电新产品开发举例。本课程的教学难点是光电信息技术物理基础。
五、教学时数分配
教学时数51学时，其中理论讲授34学时，实践教学17学时。（教学时数具体见附表1和实践教学具体安排见附表2）
六、教学方式
理论授课以多媒体和模型教学为主，必要时开展演示性实验。
七、本课程与其它课程的关系
1。本课程必要的先修课程
《光学》、《电动力学》、《量子力学》等课程
2。本课程的后续课程
《激光技术》和《光纤通信原理实验》以及就业实习。
光纤技术原理课程设计
光纤技术原理课程设计
一、课程目标
知识目标：
1. 理解光纤的基本结构、分类和原理；
2. 掌握光纤通信系统中光信号的发射、传输和接收过程；
3. 了解光纤技术在现代通信领域的应用及其优势。
技能目标：
1. 能够运用光纤技术原理，分析光纤通信系统中的性能指标；
2. 学会使用光纤通信设备，进行基本的光缆敷设、接续与测试操作；
3. 能够针对实际问题，运用光纤技术提出解决方案，并进行初步的评估。
情感态度价值观目标：
1. 培养学生对光纤技术原理的兴趣和探究精神，激发其学习热情；
2. 增强学生团队协作意识，培养共同解决问题的能力；
3. 提高学生对我国光纤通信技术发展的认识，增强国家自豪感和责任感。
本课程针对高中年级学生，结合物理和信息技术学科知识，以光纤技术原理为核心内容，充分考虑学生的认知水平、兴趣和实际需求。通过本课程的学习，旨在使学生掌握光纤技术的基本知识和技能，培养其创新意识和实践能力，为培养未来通信技术领域的人才奠定基础。课程目标具体、可衡量，便于后续教学设计和评估的实施。
二、教学内容
1. 光纤基本概念：光纤的结构、分类及其工作原理； 教材章节：第二章“光纤与光缆”，第一节“光纤的基本概念”。
2. 光纤通信系统：光信号的发射、传输和接收过程，光纤通信系统的性能指标；
教材章节：第二章“光纤与光缆”，第二节“光纤通信系统”。
3. 光纤技术及应用：光纤技术在现代通信领域的应用，如光纤接入网、光纤传感器等；
教材章节：第二章“光纤与光缆”，第三节“光纤技术的应用”。
4. 光纤通信设备与操作：光纤通信设备的组成、功能及使用方法，光缆敷设、接续与测试操作；
教材章节：第三章“光纤通信设备与工程”，第一节“光纤通信设备”，第二节“光缆敷设与接续”。
5. 光纤技术案例分析：分析实际案例，运用光纤技术原理解决具体问题；
教材章节：第四章“光纤通信案例分析”。
教学内容按照课程目标进行选择和组织，确保科学性和系统性。教学大纲明确规定了教学内容的安排和进度，使学生能够循序渐进地掌握光纤技术原理及相关应用。通过本章节的学习，学生将对光纤技术有更深入的理解，为实际应用奠定基础。
jcml
《光纤通信》教材目录
第一章 概述
§1.1 光纤通信的基本概念
1.1.1 光纤通信的定义
1.1.2 光纤通信发展过程
1.1.3 光纤通信的优点
§1.2 光纤通信系统的构成及分类
1.2.1 光纤通信系统的基本构成
1.2.2 光纤通信系统的分类
§1.3 数字话路基础知识
1.3.1 语音信号的PCM数字化
1.3.2 话路的时分复用（TDM）
1.3.3 数字复接系列
第二章 光纤
§2.1光纤的基本概念
2.1.1 光纤的基本结构
2.1.2 光纤分类
2.1.3 光纤制造简述
2.1.4 光缆结构及类型
2.1.5 光缆（光纤）型号命名方法
§2.2 光纤传光原理
2.2.1 光的射线理论及光纤传光分析
2.2.2 光纤导波模式的粗糙解（射线分析方法）
2.2.3 光纤导波模式的精确解（电磁场分析方法）
§2.3 光纤特性参数
2.3.1 数值孔径
2.3.2 衰减特性
2.3.3 截止波长
2.3.4 带宽与色散
2.3.5 模场直径
§2.4 光纤在通信领域中的应用
2.4.1 目前通信中常用的光纤
2.4.2 光纤光缆应用概况
第三章 光收发设备
§3.1 光端机的基本概念
3.1.1 光端机的功能
3.1.2 光端机基本框图
§3.2 光发送电路
3.2.1 基本组成和主要性能指标 3.2.2 发光器件（LD和LED）
3.2.3 驱动电路
3.2.4 自动功率控制电路（APC）
3.2.5 自动温度控制电路（ATC）
§3.3 光接收电路
3.3.1 基本组成和主要性能指标
3.3.2 光检测器件（PIN和APD）
3.3.3 前置放大器
3.3.4 主放大器
3.3.5 均衡器
3.3.6 基线恢复
3.3.7 幅度判决
3.3.8 非线性处理
3.3.9 时钟提取
3.3.10 限幅移相
3.3.11 定时判决
§3.4 输入电路
3.4.1 码型
3.4.2 HDB3码输入电路

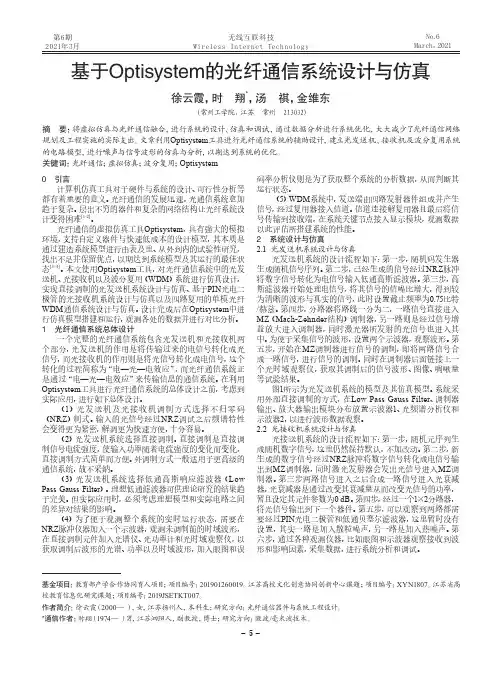

基于Optisystem的光纤通信系统设计与仿真
第6期2021年3月No.6March，2021
0 引言计算机仿真工具对于硬件与系统的设计、可行性分析等都有着重要的意义。光纤通信的发展迅速，光通信系统愈加趋于复杂。层出不穷的器件和复杂的网络结构让光纤系统设计变得困难[1-2]。光纤通信的虚拟仿真工具Optisystem，具有强大的模拟环境，支持自定义器件与快速低成本的设计模型，其本质是通过建造系统模型进行由表及里、从外到内的试验性研究，找出不足并保留优点，以期达到系统模型及其运行的最佳状态[3-4]。本文使用Optisystem工具，对光纤通信系统中的光发送机、光接收机以及波分复用（WDM）系统进行仿真设计，实现直接调制的光发送机系统设计与仿真、基于PIN光电二极管的光接收机系统设计与仿真以及四路复用的单模光纤WDM通信系统设计与仿真。设计完成后在Optisystem中进行仿真模型搭建和运行，观测各处的数据并进行对比分析。1 光纤通信系统总体设计一个完整的光纤通信系统包含光发送机和光接收机两个部分，光发送机的作用是将传输过来的电信号转化成光信号，而光接收机的作用则是将光信号转化成电信号，这个转化的过程简称为“电—光—电效应”，而光纤通信系统正是通过“电—光—电效应”来传输信息的通信系统。在利用Optisystem工具进行光纤通信系统的总体设计之前，考虑到实际应用，进行如下总体设计。（1）光发送机及光接收机调制方式选择不归零码（NRZ）制式。输入的光信号经过NRZ调试之后频谱特性会变得更为紧密，解调更为快速方便，十分容易。（2）光发送机系统选择直接调制。直接调制是直接调制信号电流强度，使输入功率随着电流强度的变化而变化，直接调制方式简单而方便。外调制方式一般适用于更高级的通信系统，故不采纳。（3）光发送机系统选择低通高斯响应滤波器（Low Pass Gauss Filter）。理想低通滤波器可供理论研究的结果趋于完美。但实际应用时，必须考虑理想模型和实际电路之间的差异对结果的影响。（4）为了便于观测整个系统的实时运行状态，需要在NRZ脉冲仪器加入一个示波器，观测未调制前的时域波形，在直接调制元件加入光谱仪、光功率计和光时域观察仪，以获取调制后波形的光谱、功率以及时域波形，加入眼图和误码率分析仪则是为了获取整个系统的分析数据，从而判断其运行状态。（5）WDM系统中，发送端由四路发射器件组成并产生信号，经过复用器接入信道。信道连接解复用器且最后将信号传输到接收端，在系统关键节点接入显示模块，观测数据以此评估所搭建系统的性能。2 系统设计与仿真2.1 光发送机系统设计与仿真光发送机系统的设计流程如下：第一步，随机码发生器生成随机信号序列。第二步，已经生成的信号经过NRZ脉冲将数字信号转化为电信号输入低通高斯滤波器。第三步，高斯滤波器开始处理电信号，将其信号的信噪比增大，得到较为清晰的波形与真实的信号，此时设置截止频率为0.75比特/赫兹。第四步，分路器将路线一分为二，一路信号直接进入MZ（Mach-Zehnder结构）调制器，另一路则是经过信号增益放大进入调制器，同时激光器所发射的光信号也进入其中。为便于采集信号的波形，设置两个示波器，观察波形。第五步，开始在MZ调制器进行信号的调制，即将两路信号合成一路信号，进行信号的调制。同时在调制器后面链接上一个光时域观察仪，获取其调制后的信号波形、图像、啁啾量等试验结果。图1所示为光发送机系统的模型及其仿真模型。系统采用外部直接调制的方式，在Low Pass Gauss Filter、调制器输出、放大器输出模块分布放置示波器1、光频谱分析仪和示波器2，以进行波形数据观察。2.2 光接收机系统设计与仿真光接送机系统的设计流程如下：第一步，随机元序列生成随机数字信号，这里仍然保持默认，不加改动。第二步，新生成的数字信号经过NRZ脉冲将数字信号转化成电信号输出到MZ调制器，同时激光发射器会发出光信号进入MZ调制器。第三步两路信号进入之后合成一路信号进入光衰减器，光衰减器是通过改变其衰减量从而改变光信号的功率，暂且设定其元件参数为0 dB。第四步，经过一个1×2分路器，将光信号输出到下一个器件。第五步，可以观察到两路都需要经过PIN光电二极管和低通贝塞尔滤波器，这里暂时没有设置，其实一路是加入散粒噪声，另一路是加入热噪声。第六步，通过各种观测仪器，比如眼图和示波器观察接收到波形和影响因素，采集数据，进行系统分析和调试。摘 要：将虚拟仿真与光纤通信融合，进行系统的设计、仿真和调试，通过数据分析进行系统优化，大大减少了光纤通信网络规划及工程实施的实际支出。文章利用Optisystem工具进行光纤通信系统的辅助设计，建立光发送机、接收机及波分复用系统的电路模型，进行噪声与信号波形的仿真与分析，以期达到系统的优化。关键词：光纤通信；虚拟仿真；波分复用；Optisystem基于Optisystem的光纤通信系统设计与仿真徐云霞，时 翔*，汤 祺，金维东（常州工学院，江苏 常州 213032)
光纤通信期末考试资料-书本整理
★★第一章★★
★光纤通信：是利用光导纤维传输光波信号的通信方式。
★光纤通信工作在什么区，其波长和频率：目前使用的通信光纤大多数采用基础材料为SiO2的光纤。它是工作在近红外区，波长为0.8～1.8μm，对应的频率为167～375THz。
★光纤通信的主要优点：
1 通信容量大；
2 中继距离远 ；
3 抗电磁干扰能力强，无串话 ；
4 光纤细，光缆轻；
5 资源丰富，节约有色金属和能源。
光纤还具有均衡容易、抗腐蚀、不怕潮湿的优点。因而经济效益非常显著。
★光纤通信系统：光发送设备、光接收设备、光传输设备。
1 光发送设备：主要有驱动器和光源，其作用试吧店端机输入的信号对光源进行调制，使光源产生出与电信号相对应的光信号进入光纤。
2 光接收设备：主要有光检测器和光放大器，
3 光传输设备：短距离的是电缆，长距离时要加中继器。
4 中继器：由光检测器、电信号放大器、判决再生电路、驱动器和光源等组成。作用是将光信号变成电信号。
★★第二章★★
★光与物质的作用实质上就是光与原子的相互作用，这种相互作用有三种主要过程：自发辐射、受激辐射、受激吸收。
自发辐射：该过程与外界作用无关，各个原子的辐射是自发地、独立地进行，彼此毫无关联。（LED）
受激辐射：在受激辐射中，通过一个光子的作用，可以得到两个特征完全相同的光子，如果这两个光子再引起其他原子产生受激辐射，就可以得到四个特征完全相同的光子，…，如此进行下去，将形成“雪崩”反应。（LD）
受激吸收：该过程对外来光有严格的频率选择性。
★形成粒子反转的条件：首先要有能实现粒子数反转分布的物质，也就是激光器的工作物质，它具有对光信号放大的能力；其次，要实现粒子数反转，还必须从外界输入能量，使工作物质中有尽可能多的粒子吸收能量后从低能级跃迁到高能级上去。这一过程也称为激励。当激励强度足够大时，便可在一堆激光能级之间实现粒子数反转。
★★第三章★★
★通信光纤的纤芯通常是折射率为n1的高纯度SiO2，并有少量掺杂剂，以提高折射率。
光纤系统作业参考答案解析
WORD整理版
专业资料学习参考 第一章作业
1、光纤通信与电通信有什么不同？在光纤通信中起主导作用的部件是什么？
光纤通信，就是用光作为信息的载体 、以光纤作为传输介质的一种通信方式。起主导作用的是激光器和光纤。
2、常规的光纤的三个的低损耗窗口是在哪个波段？其损耗值各为多少？
850nm 3db/km ；1310nm 0.4db/km；1550nm 0.2db/km
3、光纤通信有哪些优点？
（1）频带宽 ，通信容量大（2）损耗低，中继距离长 （3）抗电磁干扰（4）无窜音干扰，保密性好（5）光纤线径细，重量轻，柔软（6）光纤原材料丰富，用光纤可节约金属材料（7）耐腐蚀，抗辐射，能源消耗小
4、PDH和SDH各表示什么？其速率等级标准是什么？
PDH表示准同步数字序列，即在低端基群采用同步，高次群复用采用异步，SDH表示同步数字序列
PDH速率标准
SDH速率等级标准：STM-1：155.520Mbit/s STM-4：622.080 Mbit/s STM-16：2.5 Gbit/s
STM-64：10 Gbit/s
5、图示光纤通信系统，解释系统基本结构。
输入 输出
光纤通信系统由光发送机、光纤光缆与光接收机等基本单元组成。系统中包含一些互连与光信号处理部件，如光纤连接器、隔离器、调制器、滤波器、光开关及路由器等。在长距离系统中还设置有中继器(混合或全光)。
第2章1节布置的作业
1、光纤的主要材料是什么？光纤由哪几部分构成？各起什么作用？
SiO2；芯区、包层、图层；
芯区：提高折射率，光传输通道；包层：降低折射率，将光信号封闭在纤芯内，并保护纤芯；图层：提高机械强度和柔软性
光发送机 通信信道 光接收机 WORD整理版
通信工程毕业论文
通信工程毕业论文
摘要
随着信息技术的飞速发展，通信工程在现代社会中扮演着越来越重要的角色。本论文旨在探讨通信工程领域的关键技术、发展趋势以及未来展望。通过对通信原理、网络技术、无线通信、光纤通信等方面的深入研究，本文分析了通信工程在现代社会中的应用及其面临的挑战，并提出了相应的解决方案。本文共分为五个章节，分别为引言、通信原理与网络技术、无线通信技术、光纤通信技术、结论与展望。
关键词：通信工程；通信原理；网络技术；无线通信；光纤通信
第一章 引言
1.1 研究背景
随着全球信息化进程的加速，通信技术在国民经济、国防建设、社会生活中发挥着越来越重要的作用。通信工程作为一门综合性学科，涉及电子技术、计算机技术、信息技术等多个领域。近年来，通信工程取得了长足的发展，为人类社会带来了巨大的便利。
1.2 研究目的
1.3 研究方法
本文采用文献综述、理论分析、案例分析等方法，对通信工程领域的关键技术、发展趋势进行深入研究。
第二章 通信原理与网络技术
2.1 通信原理
2.1.1 信号与系统
2.1.2 信道编码与调制 2.1.3 信号检测与估计
2.2 网络技术
2.2.1 网络拓扑结构
2.2.2 网络协议
2.2.3 网络性能评价
第三章 无线通信技术
3.1 无线通信技术概述
3.2 第二代无线通信技术
3.2.1 GSM
3.2.2 CDMA
3.3 第三代无线通信技术
3.3.1 WCDMA
3.3.2 TDSCDMA
3.4 第四代无线通信技术
3.4.1 LTE
3.4.2 5G
第四章 光纤通信技术
4.1 光纤通信技术概述
4.2 光纤传输原理
4.3 光纤通信系统
4.3.1 发射机
4.3.2 传输线路
4.3.3 接收机
4.4 光纤通信应用 4.4.1 宽带接入
4.4.2 传输网
第五章 结论与展望
5.1 结论
本文对通信工程领域的关键技术、发展趋势进行了深入研究，分析了通信工程在现代社会中的应用及其面临的挑战，并提出了相应的解决方案。
光纤通信
1 第一章 概述
1 用光导纤维进行通信最早在哪一年由谁提出? 1966年由英籍华人高锟提出。
2 光纤通信有哪些优点?频带宽、传输容量大；损耗小、中继距离长；重量轻、体积小；
抗电磁干扰性能好；泄漏小、保密性好；节约金属材料，有利于资源合理使用。
3 光纤通信系统由哪几部分组成？简述各部分作用。
点对点光纤通信系统通常由光发射机、光纤、光中继器和光接收机四部分组成，如下图所示：
光探测器光中继器或光放大器解调器光接收机光纤光纤调制器光发射机光源信息复用器信息解复用器
光发射机的作用是把电信号转变为光信号注入光纤传输，它通常由复用器、调制器和光源组成。
复用器的作用是把多路信息信号复用为时分复用（TDM）信号或频分复用（FDM）信号。
调制器的作用是用复用信号直接调制（IM）激光器（LD）的光强，或通过外调制器调制
LD 的相位。
光源是把电信号转换为光信号，以便在光纤中传输。
光接收机的作用是把经光纤传输后的微弱光信号转变为电信号，对其放大并解调出原基带信号。
光中继器的作用是对经光纤传输衰减后的信号进行放大。光中继器有光-电-光中继器和全光中继器。如需对业务进行分出和插入，可使用光-电-光中继器；如只要求对光信号进行放大，则可以使用光放大器。
光纤是光信号传输的介质。
4 简述通信网络的分层结构。P12
5 简述通信网络的发展过程。P8
第二章 光纤和光缆
1 用光线光学方法简述多模光纤导光原理。
当入射角超过临界角时，没有透射光，只有反射光，这就是多模光纤波导传输光的原理。
2 作为信息传输波导，实用光纤有哪两种基本类型？多模光纤和单模光纤
3 什么叫多模光纤？什么叫单模光纤？如果光纤只支持一个传导模式，则称该光纤为单模光纤。相反，支持多个传导模式的光纤称为多模光纤。
4 光纤传输电磁波的条件有哪2个？光纤传输电磁波的条件除满足光线在纤芯和包层界面上的全反射条件外，还需满足传输过程中的相干加强条件。
光纤通信课后答案
全书习题参考答案
第1章 概述
1.1 填空题
（1）光导纤维
（2）掺铒光纤放大器(EDFA) 波分复用(WDM) 非零色散光纤(NIDSF) 光电集成
(OEIC)
（3）0.85µm 1.31µm 1.55µm 近红外
（4）光发送机 光接收机 光纤链路
（5）光纤 C=BW×log2(1+SNR) 信道带宽
（6）大 大
（7）带宽利用系数
（8）可重构性 可扩展性 透明性 兼容性 完整性 生存性
1.2 解：利用光导纤维传输光波信号的通信方式称为光纤通信。即以光波为载频，以光纤
为传输介质的通信方式称为光纤通信。
1.3 解：（1）传输频带宽，通信容量大
（2）传输距离长
（3）抗电磁干扰能力强，无串音
（4）抗腐蚀、耐酸碱
（5）重量轻，安全，易敷设
（6）保密性强
(7) 原料资源丰富
1.4 解：在光纤通信系统中，最基本的三个组成部分是光发送机、 光接收机和光纤链路。
光发送机由电接口、驱动电路和光源组件组成。其作用是将电信号转换为光信号，并将生
成的光信号注入光纤。
光接收机是由光检测器组件、放大电路和电接口组成。 其作用是将光纤送来的光信号还原
成原始的电信号。
光纤链路由光纤光缆、 光纤光缆线路(接续)盒、光缆终端盒、光纤连接器和中继器等构成。
光纤光缆用于传输光波信息。中继器主要用于补偿信号由于长距离传送所损失的能量。光缆线
路盒：将光缆连接起来。光缆终端盒：将光缆从户外引入到室内，将光缆中的光纤从光缆中分
出来。光纤连接器：连接光纤跳线与光缆中的光纤。
1.5解：“掺铒光纤放大器(EDFA)+波分复用(WDM)+非零色散光纤(NIDSF)+光电集成
(OEIC)”正成为国际上光纤通信的主要发展方向。
1.6 解：第一阶段（1966~1976年），实现了短波长（0.85µm）、低速（45或34 Mb/s）多模
光纤通信系统，无中继传输距离约10km。
第二阶段（1976~1986年），光纤以多模发展到单模，工作波长以短波（0.85um）发展到长
