霍尔传感器的工作原理及应用

霍尔元件应用及其原理

霍尔元件及其应用（一）

时间：2009-10-20 13:02:40

Hall Sensing Components & Devices and Its Application

摘要 : 霍尔元件是一种基于霍尔效应的磁传感器,已发展成一个品种多样的磁传感器产品族，并已得到广泛的应用。本文简要介绍其工作原理，产品特性及其典型应用。

1 引言

霍尔器件是一种磁传感器。用它们可以检测磁场及其变化，可在各种与磁场有关的场合中使用。霍尔器件以霍尔效应为其工作基础。

霍尔器件具有许多优点，它们的结构牢固，体积小，重量轻，寿命长，安装方便，功耗小，频率高（可达1MHZ），耐震动，不怕灰尘、油污、水汽及盐雾等的污染或腐蚀。

霍尔线性器件的精度高、线性度好；霍尔开关器件无触点、无磨损、输出波形清晰、无抖动、无回跳、位置重复精度高（可达μm级）。取用了各种补偿和保护措施的霍尔器件的工作温度范围宽，可达－55℃～150℃。

按照霍尔器件的功能可将它们分为: 霍尔线性器件和霍尔开关器件。前者输出模拟量，后者输出数字量。

按被检测的对象的性质可将它们的应用分为:直接应用和间接应用。前者是直接检测出受检测对象本身的磁场或磁特性，后者是检测受检对象上人为设置的磁场，用这个磁场来作被检测的信息的载体，通过它，将许多非电、非磁的物理量例如力、力矩、压力、应力、位置、位移、速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等，转变成电量来进行检测和控制。

2 霍尔效应和霍尔元件

2.1 霍尔效应

如图1所示，在一块通电的半导体薄片上，加上和片子表面垂直的磁场B，在薄片的横向两侧会出现一个电压，如图1中的VH，这种现象就是霍尔效应，是由科学家爱德文²霍尔在1879年发现的。VH称为霍尔电压。

（a）霍尔效应和霍尔元件

这种现象的产生，是因为通电半导体片中的载流子在磁场产生的洛仑兹力的作用下，分别向片子横向两侧偏转和积聚，因而形成一个电场，称作霍尔电场。霍尔电场产生的电场力和洛仑兹力相反，它阻碍载流子继续堆积，直到霍尔电场力和洛仑兹力相等。这时，片子两侧建立起一个稳定的电压，这就是霍尔电压。

电动车电机霍尔的工作原理

霍尔效应是指在导电材料中，当有磁场垂直于材料平面时，电流通过材料时会产生一种横向的电势差，即霍尔电势差。这是由于磁场作用下，电子和空穴的运动方向受到磁场力的偏转而产生的。霍尔电势差与磁场的大小和方向成正比，可以用来测量磁场的变化。

在电动车电机中，通常会使用三相无刷直流电机。霍尔传感器被安装在电机的定子上，它们通常分布在定子的不同位置，被安置成一个固定的360度位置。在电机中，有一个固定的磁极，负责产生磁场。当电机转子转动时，磁场会随之变化，霍尔传感器会检测到这一变化，并输出相应的信号。

具体来说，电动车电机霍尔的工作原理如下：

1.磁场变化感知:电动车电机中的转子上安装有永磁体，它会在转动时产生磁场。霍尔传感器的基本工作原理是感知到这个磁场的变化。当转子的磁场与霍尔传感器之间的距离变化时，传感器能够通过产生霍尔电势差来感知到这个变化。

2.导向磁场:霍尔传感器通常由几个霍尔元件组成，它们分布在整个定子上。当磁场改变时，霍尔元件中的霍尔电势差也会随之改变。为了提高传感器的精度，通常会使用磁场导引结构，将磁场尽可能地引导到霍尔元件附近，从而增强传感器的灵敏度和精度。

3.信号输出:霍尔传感器测量到的霍尔电势差被转换成相应的电压或电流信号。这个信号可以被电动车控制器读取并进一步处理。根据测量到的信号，控制器可以确定转子的位置和速度，并相应地调整电机的控制信号。总的来说，电动车电机霍尔是通过测量转子磁场的变化来确定转子位置和速度的。它将霍尔效应应用于电机控制系统中，能够提供准确的转子位置和速度反馈，从而实现精确的电机控制和运行。通过使用霍尔传感器，电动车电机可以实现高效、稳定和可靠的性能。

霍尔传感器的工作原理

霍尔传感器是一种常用的传感器，它能够通过检测磁场的变化来实现位置、速度和方向的测量。它的工作原理基于霍尔效应，即当导体中的电流通过时，如果该导体处于外部磁场中，就会产生一种电压差，这种电压差被称为霍尔电压。霍尔传感器利用这种原理来实现对磁场的检测和测量，从而实现对物体位置、速度和方向的感知。

霍尔传感器的工作原理可以简单地分为以下几个步骤，首先，当传感器处于外部磁场中时，磁场会对传感器内部的霍尔元件产生影响，导致霍尔元件两侧产生不同的电压。其次，这种电压差会被传感器内部的电路检测到，并转换为数字信号或模拟信号。最后，通过对这些信号进行处理，就可以得到所需的位置、速度和方向等信息。

在实际的应用中，霍尔传感器通常被用于测量旋转运动或线性运动的位置和速度。例如，它可以被安装在发动机上，实时监测发动机的转速和位置，从而实现对发动机工作状态的监控和控制。此外，霍尔传感器还可以被应用在电子设备、汽车、工业机械等领域，实现对物体位置和运动状态的测量和监测。

除了位置和速度的测量，霍尔传感器还可以被用于检测磁场的方向。在一些需要确定磁场方向的应用中，霍尔传感器可以通过检测磁场的方向来实现对物体方向的感知，例如在导航系统、磁力传感器等方面都有广泛的应用。

总之，霍尔传感器是一种基于霍尔效应工作的传感器，它能够通过检测磁场的变化来实现对位置、速度和方向的测量。在实际应用中，它具有测量精度高、响应速度快、使用寿命长等优点，因此在各种领域都有着广泛的应用前景。希望通过本文的介绍，读者对霍尔传感器的工作原理有了更深入的了解。

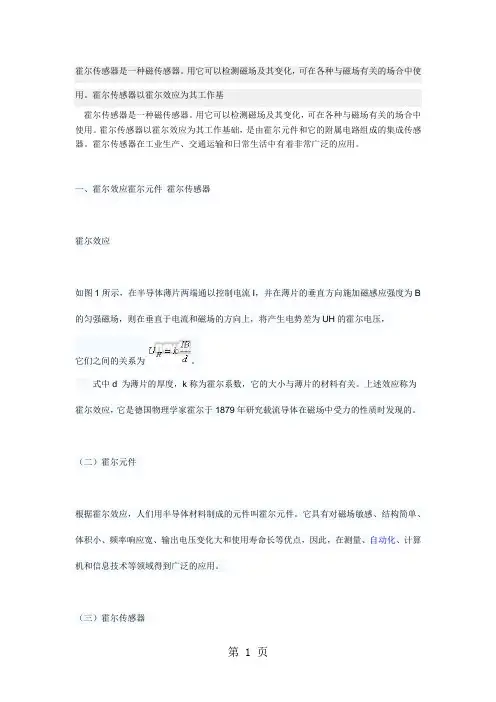

霍尔传感器的工作原理、分类及应用-6页word资料

第 1 页霍尔传感器是一种磁传感器。用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。霍尔传感器以霍尔效应为其工作基

霍尔传感器是一种磁传感器。用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。霍尔传感器以霍尔效应为其工作基础，是由霍尔元件和它的附属电路组成的集成传感器。霍尔传感器在工业生产、交通运输和日常生活中有着非常广泛的应用。

一、霍尔效应霍尔元件霍尔传感器

霍尔效应

如图1所示，在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为UH的霍尔电压，

它们之间的关系为。

式中d 为薄片的厚度，k称为霍尔系数，它的大小与薄片的材料有关。上述效应称为霍尔效应，它是德国物理学家霍尔于1879年研究载流导体在磁场中受力的性质时发现的。

（二）霍尔元件

根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。

（三）霍尔传感器第 2 页

由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。

霍尔传感器也称为霍尔集成电路，其外形较小，如图2所示，是其中一种型号的外形图。

二、霍尔传感器的分类

霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。

（一）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。

（二）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。

三、霍尔传感器的特性

（一）线性型霍尔传感器的特性

输出电压与外加磁场强度呈线性关系，如图3所示，可见，在B1～B2的磁感应强度范围内有较好的线性度，磁感应强度超出此范围时则呈现饱和状态。

霍尔传感器的组成

1. 引言

霍尔传感器是一种基于霍尔效应原理工作的传感器，广泛应用于测量磁场、检测运动和位置等领域。本文将介绍霍尔传感器的组成结构，包括主要部件和工作原理。

2. 霍尔效应原理

霍尔效应是指当一个导体中有电流通过时，如果在垂直于电流方向上施加磁场，就会产生一种称为霍尔电势的电压差。这个现象被称为霍尔效应，而利用这个效应制造出来的传感器就是霍尔传感器。

3. 霍尔传感器的主要部件

一个典型的霍尔传感器由以下几个主要部件组成：

3.1 磁敏元件

磁敏元件是霍尔传感器中最关键的部分之一。它通常由半导体材料制成，具有高灵敏度和低功耗特点。常见的磁敏元件有硅、镓、铟化合物等材料制成。

3.2 永磁体

永磁体是用来产生磁场的部件。它通常由铁、钴、镍等材料制成，具有较强的磁性。永磁体的形状可以是圆柱形、方形或者环形等。

3.3 输出电路

输出电路是将磁敏元件产生的电压信号转换为可用的电流或电压输出信号的部分。它通常由运算放大器、滤波器和放大器等组成。 3.4 封装

封装是将霍尔传感器中的各个部件保护起来，并与外界进行连接的部分。传感器封装通常采用塑料或金属材料，以保证传感器的稳定性和可靠性。

4. 霍尔传感器的工作原理

霍尔传感器通过测量磁场对磁敏元件产生的霍尔电势进行检测。其工作原理如下：

1. 当没有外加磁场时，霍尔传感器中的磁敏元件两端产生相等且反向的霍尔电势。

2. 当施加一个垂直于电流方向的磁场时，由于霍尔效应，会在磁敏元件两端产生一定大小和方向的霍尔电势差。

3. 霍尔传感器的输出电路会将霍尔电势差转换为可用的电流或电压信号，并输出给外部设备进行处理。

5. 霍尔传感器的应用领域

由于霍尔传感器具有灵敏度高、功耗低、体积小等优点，因此在许多领域得到广泛应用，包括但不限于以下几个方面：

• 磁场测量：霍尔传感器可以用来测量磁场的强度和方向，常见的应用有地磁测量、磁力计等。

• 运动检测：霍尔传感器可以检测物体的运动状态和位置，常见的应用有反射式光电开关、航空航天等。

霍尔式传感器工作原理

霍尔式传感器是一种常用的非接触式传感器，它利用霍尔效应来检测电流、磁场或者磁通量密度。霍尔效应是指当导体中的电流通过时，会在导体的两侧产生电压差，而这个电压差与电流、磁场的方向和大小有关。霍尔式传感器利用这一原理，可以实现对磁场的测量和检测，因此在许多领域得到了广泛的应用。

霍尔式传感器的工作原理主要是基于霍尔效应。当导体中有电流通过时，会在导体的两侧产生电压差，这个电压差与电流的方向和大小有关。而当导体处于磁场中时，磁场会对电流的运动方向产生影响，从而导致电压差的改变。霍尔式传感器利用这种原理，通过检测电压差的变化来实现对磁场的测量和检测。

在霍尔式传感器中，通常会使用霍尔元件来实现对磁场的检测。霍尔元件是一种半导体器件，它的工作原理是基于霍尔效应。当霍尔元件处于磁场中时，磁场会对载流子的运动方向产生影响，从而导致霍尔元件两侧产生电压差。通过测量这个电压差的大小，就可以得到磁场的信息。而且，由于霍尔元件是一种非接触式的传感器，因此可以实现对高速运动物体的测量，具有很高的测量精度和稳定性。

除了对磁场的测量和检测外，霍尔式传感器还可以应用于电流的测量。在电流测量中，霍尔元件会受到电流的影响，从而产生电压差。通过测量这个电压差的大小，就可以得到电流的信息。这种方法可以实现对高电流的测量，并且不需要与被测电流直接接触，因此具有很高的安全性和可靠性。

总的来说，霍尔式传感器是一种非常重要的传感器，它利用霍尔效应来实现对磁场和电流的测量和检测。由于其非接触式的特性，可以应用于许多领域，如工业控制、汽车电子、航空航天等。而且，随着半导体技术的发展，霍尔式传感器的性能和精度还会不断提高，将会有更广泛的应用前景。

霍尔传感器

霍尔传感器（Hall Sensor）是一种基于霍尔效应原理工作的传感器，用于检测和测量磁场强度。它可以将磁场变化转换为电信号，并提供相应的输出。

以下是关于霍尔传感器的一些重要信息：

工作原理：霍尔传感器利用了霍尔效应，即当导体中有电流通过时，垂直于电流方向的磁场会产生一个横向电势差（霍尔电压）。通过将霍尔元件（通常是半导体材料）置于磁场中，霍尔传感器可以测量磁场的强度和方向。

类型：霍尔传感器根据其结构和功能的不同，可以分为多种类型，包括：

 线性霍尔传感器：用于测量线性磁场强度，例如位置、位移和速度等参数。

 开关霍尔传感器：用于检测磁场的开关状态，例如接近开关、磁门禁等应用。

应用领域：霍尔传感器广泛应用于许多领域和应用，如：

 汽车工程：用于车辆速度、转向角度、刹车系统等的检测与控制。

 工业自动化：用于位置检测、物体识别、转速监测等。

 电子设备：用于开关控制、磁条卡读取器、磁盘驱动器等。

优点：

 非接触式测量：霍尔传感器无需物理接触被测对象，可以实现非接触式的测量。

 响应速度快：由于不需要机械部件，霍尔传感器具有快速响应的特点。

 耐用性好：霍尔传感器通常具有良好的耐久性和可靠性。

注意事项：在使用霍尔传感器时，请注意以下要点：

 磁场影响：外部磁场可能对传感器产生干扰，因此需要避免强磁场的影响。

 工作温度范围：确保选择的霍尔传感器适用于所需的工作温度范围内。

最佳实践是参考制造商提供的文档和指南，了解特定型号和设计的霍尔传感器的详细信息，并按照适当的操作和安装程序来使用。

电动车霍尔传感器的工作原理

霍尔传感器还是非常好的，现在的电动车也大多数使用霍尔传感器，使用霍尔传感器的电机使用时稳定，启动时扭矩大，无异响。

工作原理：

当一个载流导体被置于一个磁场中时，会产生一个与电流和磁场都垂直的电压。该原理被称为霍尔效应；

下图2-1所示为霍尔效应的基本原理。图中有一个电流流经的薄半导体材料板（霍尔元件）。输出线路与电流方向相垂直。没有磁场存在时（图2-1），电流分布是均匀的，并且在输出端没有任何电势差。

当施加一个垂直磁场时（如图2-2 所示），电流会受到一个洛伦兹力。该力会扰乱电流分布，并导致输出端之间产生电势差（电压）。该电压就是霍尔电压 (VH)。

磁场和电流之间的相互作用可由公式2-1 表示。

霍尔效应传感器可以应用于许多类型的传感设备中。

如果待检测的物理量（参数）包括或能够包括一个磁场，就可以使用霍尔传感器来完成检测任务。

霍尔式轮速传感器工作原理

霍尔式轮速传感器是一种常见的传感器，它能够测量车辆的转速和行驶里程等信息。该传感器的工作原理是利用霍尔效应来实现，其结构比较简单，但是具有高精度、可靠性和低成本等优点。

霍尔效应是指当磁场与材料间有一定角度时，在该材料内产生电势差的现象。在霍尔式轮速传感器中，该效应的应用十分重要。传感器本身由霍尔元件、磁环和磁极等部件组成。当车辆行驶时，磁环会随着车轮转动，并且磁极会产生磁场，这时候霍尔元件中的电子就会受到磁场的影响，从而产生电位差。

霍尔式轮速传感器的关键在于如何将这种电位差转化为有用的信号。通常采用的办法是将霍尔元件和电路组合成一个电磁式传感器，利用电荷放大器和低通滤波器来解析出车轮的行驶速度和里程等信息。在此过程中，还需要根据具体车型的特点来设计合理的电路参数和传感器结构。

总体来说，霍尔式轮速传感器的工作原理是利用磁场和电场的交互作用来实现的。该传感器的优点是能够实现高精度的测量，对车辆工作过程的影响较小，同时还可以根据需要将数据传输到车辆的控制系统中，从而实现更加智能的车辆控制。

在现代汽车制造业中，霍尔式轮速传感器已经成为了一种标配的配件，几乎所有的汽车品牌都会采用这种传感器来实现车辆运行状态的监测和控制。未来，随着汽车技术的不断发展，霍尔式轮速传感器的应用范围也将进一步扩大，并且会不断优化性能，提高精度，以满足人们对于更加安全、舒适、智能的车辆的需求。

电机霍尔传感器工作原理

电机霍尔传感器是一种常用的电磁传感器，主要用于检测并测量电机的转速、转向和位置。

电机霍尔传感器的工作原理基于霍尔效应，该效应是指当通过一段导电材料的电流受到垂直于电流方向的磁场作用时，产生一个称为霍尔电压的电势差。通过利用这一效应，电机霍尔传感器可以实现对电机旋转位置和转速的测量。

电机霍尔传感器通常由霍尔元件、磁铁和信号处理电路组成。霍尔元件是传感器的核心部件，它是一种半导体材料，具有特殊的电子结构，能够感应和响应磁场的变化。磁铁则被固定在电机旋转部分，当电机转动时，磁铁会产生磁场，影响霍尔元件的电流流动方向。信号处理电路会接收霍尔元件产生的电势差，并将其转化为电压或脉冲信号输出，以供其他系统使用。

具体工作原理如下：当电机旋转时，磁铁的磁场会使得霍尔元件内部的电子产生偏移，并形成一个电势差。这个电势差的大小和方向与磁场的强度和方向有关，进而反映了电机的转速和转向。信号处理电路会对这个电势差进行放大和滤波处理，然后输出相应的电压或脉冲信号。

电机霍尔传感器具有响应速度快、精度高、耐震动等特点，广泛应用于各种电机控制系统和工业自动化领域。通过对电机霍尔传感器输出信号的处理和分析，可以实现对电机的精确控制和监测。
