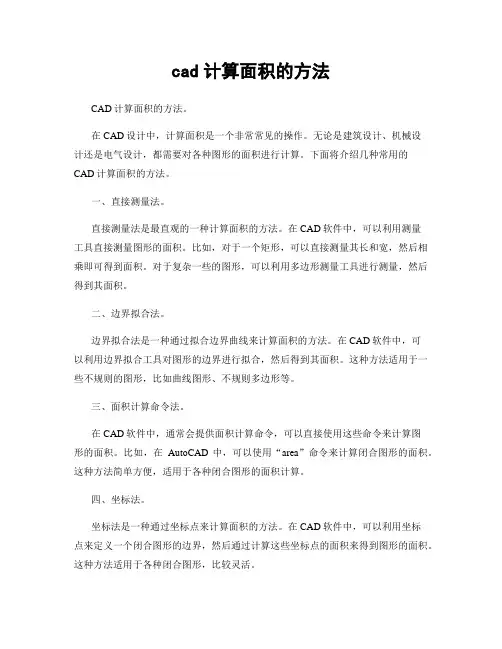

cad计算面积的方法
cad计算面积的方法
CAD计算面积的方法。
在CAD设计中，计算面积是一个非常常见的操作。
无论是建筑设计、机械设
计还是电气设计，都需要对各种图形的面积进行计算。
下面将介绍几种常用的
CAD计算面积的方法。
一、直接测量法。
直接测量法是最直观的一种计算面积的方法。
在CAD软件中，可以利用测量
工具直接测量图形的面积。
比如，对于一个矩形，可以直接测量其长和宽，然后相乘即可得到面积。
对于复杂一些的图形，可以利用多边形测量工具进行测量，然后得到其面积。
二、边界拟合法。
边界拟合法是一种通过拟合边界曲线来计算面积的方法。
在CAD软件中，可
以利用边界拟合工具对图形的边界进行拟合，然后得到其面积。
这种方法适用于一些不规则的图形，比如曲线图形、不规则多边形等。
三、面积计算命令法。
在CAD软件中，通常会提供面积计算命令，可以直接使用这些命令来计算图
形的面积。
比如，在AutoCAD中，可以使用“area”命令来计算闭合图形的面积。
这种方法简单方便，适用于各种闭合图形的面积计算。
四、坐标法。
坐标法是一种通过坐标点来计算面积的方法。
在CAD软件中，可以利用坐标
点来定义一个闭合图形的边界，然后通过计算这些坐标点的面积来得到图形的面积。
这种方法适用于各种闭合图形，比较灵活。
以上就是几种常用的CAD计算面积的方法。
在实际工作中，可以根据具体的图形特点和CAD软件的功能特点来选择合适的方法进行面积计算。
希望以上内容对大家有所帮助。
cad该如何测量图形面积
cad该如何测量图形面积
测量图形面积可能是大家工作经常要做的，那么今天就给大家讲讲简单的方法。
下面由店铺告诉大家cad该如何测量图形面积，快跟我一起来学习吧。
cad测量图形面积的方法一
单击菜单栏上的工具按钮，选择查询里的面积。
根据下方的提示栏，按逆时针顺序依次单击矩形的各个端点。
按右键确认后，下方的提示栏便会出现面积和周长的值。
cad测量图形面积的方法二
直接输入命令“AREA”敲打空格键盘，可以看到下端有的选择，有面积，周长，按照提示输入字母即可。
这个方法跟“AA+O”方便差不多，比较灵活。
点击过的点，颜色会自动变成墨绿色。

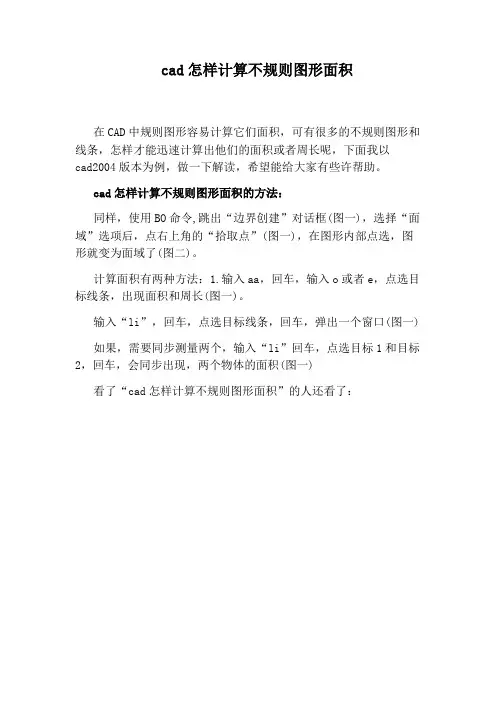

cad怎样计算不规则图形面积
cad怎样计算不规则图形面积
在CAD中规则图形容易计算它们面积，可有很多的不规则图形和线条，怎样才能迅速计算出他们的面积或者周长呢，下面我以
cad2004版本为例，做一下解读，希望能给大家有些许帮助。
cad怎样计算不规则图形面积的方法：
同样，使用BO命令,跳出“边界创建”对话框(图一)，选择“面域”选项后，点右上角的“拾取点”(图一)，在图形内部点选，图形就变为面域了(图二)。
计算面积有两种方法：1.输入aa，回车，输入o或者e，点选目标线条，出现面积和周长(图一)。
输入“li”，回车，点选目标线条，回车，弹出一个窗口(图一)
如果，需要同步测量两个，输入“li”回车，点选目标1和目标2，回车，会同步出现，两个物体的面积(图一)
看了“cad怎样计算不规则图形面积”的人还看了：。
cad中计算圆弧的周长的方法
cad中计算圆弧的周长的方法cad中计算圆弧的周长的方法1)可以直接双击改弧长。
会显示特性栏，里面有。
2)在命令栏中直接输入 li (list) 命令。
选定改弧长。
会出现文本窗口里面有。
cad教程：基本二维图形绘制 1.绝对坐标系①笛卡尔绝对坐标：以坐标原点(0,0,0)为基点定位所有的点。
各个点之间没有相对关系，只是和坐标零点的有关。
②绝对极坐标：以坐标原点(0,0,0)为极点定位所有的点，通过输入相对于极点的距离和角度来定义点的位置。
使用格式：距离〈角度2.相对坐标系①笛卡尔相对坐标：以某点相对于另一已知点的相对位置来定义该点的位置。
相对已知点坐标点(x,y,z)的增量为( δx, δy，δz)的坐标点的输入格式为(@δx, δy, δz)，其中@表示输入的为相对坐标值。
②相对极坐标：以某一特定的点为参考极点，输入相对于极点的距离和角度来定义一个点的位置，其使用格式为：@距离〈角度3.点①点的设置格式—点样式-设置点样式②绘制点命令：绘图-点-单点、多点③绘制特殊点 a定数等分点是按相间的间距在某个图形对象上标识出多个特殊点的位置，各个等分点之间的间距由对象长度和等分点的个数来决定。
使用等分点，可以对直线、圆弧、样条曲线、圆、椭圆和多段线进行等分。
命令：绘图-点-定数等分 b定距等分点按照某个特定的长度对图形对象进行标记。
4.直线绘图过程中用得最多的图形，可以是一条线段也可以是多条连续的线段，但是每一条线段是独立存在的对象。
两点确定一条直线，所以只要指定了起点和终点就可以确定一条直线。
5.射线一端固定，另一端无限延长的直线，主要用来作为辅助线。
绘图-射线命令：ray6.构造线向两个方向无限延伸的直线，它既没有起点也没有终点，主要用作辅助线，作为创建其他对象的参照。
选择绘图-构造线，或单击二维绘图面板中的构造线按钮或在命令行中输入xline 五种绘制构造线方法：①水平h ②垂直v ③角度a(创建一条与参照线或水平轴成指定角度，并经过指定一点) ④二等分b(创建一条等分某一角度的构造线) ⑤偏移o(创建平行于一条基线一定距离的构造线)7.弧线比较复杂的平面图形中基本都会涉及到弧线的绘制。

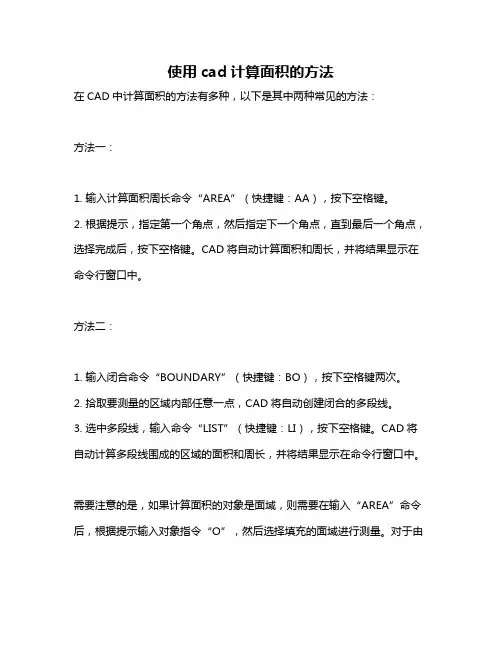

使用cad计算面积的方法
使用cad计算面积的方法
在CAD中计算面积的方法有多种，以下是其中两种常见的方法：
方法一：
1. 输入计算面积周长命令“AREA”（快捷键：AA），按下空格键。
2. 根据提示，指定第一个角点，然后指定下一个角点，直到最后一个角点，选择完成后，按下空格键。
CAD将自动计算面积和周长，并将结果显示在命令行窗口中。
方法二：
1. 输入闭合命令“BOUNDARY”（快捷键：BO），按下空格键两次。
2. 拾取要测量的区域内部任意一点，CAD将自动创建闭合的多段线。
3. 选中多段线，输入命令“LIST”（快捷键：LI），按下空格键。
CAD将自动计算多段线围成的区域的面积和周长，并将结果显示在命令行窗口中。
需要注意的是，如果计算面积的对象是面域，则需要在输入“AREA”命令后，根据提示输入对象指令“O”，然后选择填充的面域进行测量。
对于由
简单直线、圆弧组成的复杂封闭图形，可以先使用“PEDIT”命令将外框线连起来，然后再使用“AREA”命令计算面积。

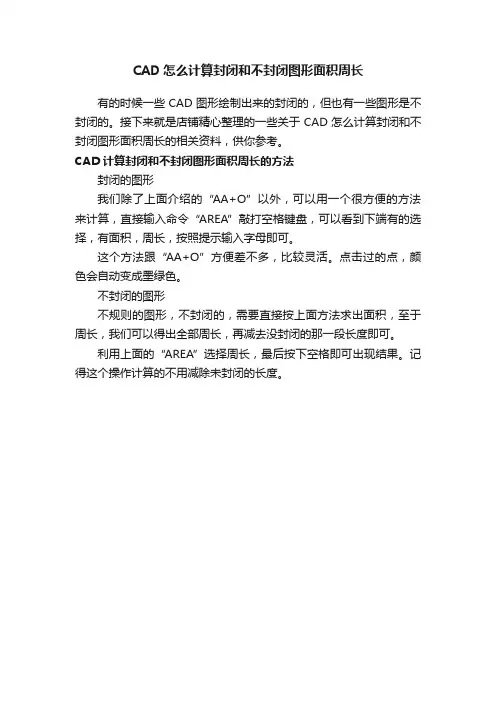

CAD怎么计算封闭和不封闭图形面积周长
CAD怎么计算封闭和不封闭图形面积周长
有的时候一些CAD图形绘制出来的封闭的，但也有一些图形是不封闭的。
接下来就是店铺精心整理的一些关于CAD怎么计算封闭和不封闭图形面积周长的相关资料，供你参考。
CAD计算封闭和不封闭图形面积周长的方法
封闭的图形
我们除了上面介绍的“AA+O”以外，可以用一个很方便的方法来计算，直接输入命令“AREA”敲打空格键盘，可以看到下端有的选择，有面积，周长，按照提示输入字母即可。
这个方法跟“AA+O”方便差不多，比较灵活。
点击过的点，颜色会自动变成墨绿色。
不封闭的图形
不规则的图形，不封闭的，需要直接按上面方法求出面积，至于周长，我们可以得出全部周长，再减去没封闭的那一段长度即可。
利用上面的“AREA”选择周长，最后按下空格即可出现结果。
记得这个操作计算的不用减除未封闭的长度。
CAD怎么计算图形面积周长
CAD怎么计算图形面积周长
面积与周长相信大家都知道是图形的尺寸，我们经常会用CAD来计算，那么大家知道CAD怎么计算图形面积周长吗?下面是店铺整理的CAD怎么计算图形面积周长的方法，希望能给大家解答。
CAD计算图形面积周长的方法一
鉴于命令行中的英文不好记，我们这里使用第二种方式：在菜单栏中依次选择“工具——查询——面积”。
然后依次选择矩形的四个端点，为了避免出错，建议按照由左至右、由上到下的顺序选择端点，这样整个矩形就会全部变颜色，回车确认后，就会发现下方出现数据框，显示面积、周长。
CAD计算图形面积周长的方法二
直接输入命令“AREA”敲打空格键盘，可以看到下端有的选择，有面积，周长，按照提示输入字母即可。
这个方法跟“AA+O”方便差不多，比较灵活。
点击过的点，颜色会自动变成墨绿色。
CAD图形的周长测量方法
我们在初学CAD绘图的时候，想要简单地测量一个CAD图形的周长就会非常耗费时间。
其实只要我们掌握了测量CAD图形周长的命令快捷键，就会变得非常的简单。
现在已知查询CAD周长的命令是“AREA”，快捷键是AA。
在这里就给大家具体演示一下。
演示步骤如下：
步骤一：首先我们先在电脑端下载安装需要的CAD制图软件-迅捷CAD编辑器专业版。
步骤二：启动运行CAD编辑器，在CAD绘制框中任意绘制一个图形用来测量，这里我们绘制一个四边形。
步骤三：然后在左下方的命令区域输入“AREA”命令字样，也可以直接输入“AA”再点击回车键。
步骤四：此时命令区域会出现“图元(E)/加入(A)/减除(S)/<第一点>：”命令字样。
按照命令指示选中四边形的第一个角点，之后出现“<下一点>：”命令字样，继续上述的操作选中四边形的第二个角点，并且以此类推。
步骤五：直到选择好需测量的区域，这里就是四边形的四个角点框选的区域。
然后点击“AREA”弹窗里的“完成指定区域”按钮。
此时下方命令区域就会显示该四边形的周长和面积的详细数据。
以上就是在迅捷CAD编辑器专业版中，测量CAD图形周长的具体演示方法。
非常简单方便。
小伙伴们喜欢的话，不妨亲自尝试一下吧！。
cad如何计算图形的长度
CAD中如何计算图形的面积和周长？一：输入AREA(
面积)后选择对象的外边沿的几个明显的点(比如方型就4个点),然后回车,就可以得知该对象的面积。
二：在绘图工具条上选择“面域”——选中要计算面积的图形——回车，可以看到图形的各个边都组合到了一起——在命令行依次输入“area”回车“O”回车——选择图形，回车就OK了。
4)直接回车后即可计算并显示出已测图形的面积和周长。
4.方法四：
1)在命令行输入AA并回车；
2)用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；
3)直接回车后即可计算并显示出已测图形的面积和周长。
5.方法五：
1)在命令行输入PR并回车；
2)用鼠标逐个点击待测图形的一个每一个角点，至最后一个闭合角点；
Ctrl+J:重复执行上一步命令
Ctrl+K:超级链接
Ctrl+N:新建图形文件
Ctrl+M:打开选项对话框
Ctrl+1:打开特性对话框
Ctrl+2:打开图象资源管理器
Ctrl+6:打开图象数据原子
Ctrl+O:打开图象文件
Ctrl+P:打开打印对说框
Ctrl+S:保存文件
Ctrl+U:极轴模式控制(F10)
F10:极轴模式控制
F11:对象追踪式控制
2.二、CAD快捷键：常用CTRL快捷键
Ctrl+B:栅格捕捉模式控制(F9)
dra:半径标注
ddi:直径标注
dal:对齐标注
dan:角度标注
Ctrl+C:将选择的对象复制到剪切板上Ctrl+F:控制是否实现对象自动捕捉(f3) Ctrl+G:栅格显示模式控制(F7)
CAD弧形的长度怎么测量
CAD弧形的长度怎么测量
弧形一般都是带圆的那种，所以CAD里面测量弧形也很方便。
那么大家知道CAD弧形的长度怎么测量吗?下面是店铺整理的CAD弧形的长度怎么测量的方法，希望能帮到大家!
CAD弧形的长度测量的方法
1.打开CAD,新建一份空白图纸
2.点击红色框里，圆标志按钮，或者在命令行中直接输入快捷命令C
3.此时命令行中会出现提示命令: C CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: 这里是圆的3中画法我们可以任选，例如我们选三点，在命令行中输入 3P
4.根据命令提示，点击三次，三次选择不同的点，这里我们可以选择三角形的三个顶点
5.第二种圆的画法,两点画圆，同上，在命令行中输入2P ,选择一条直线的一段在选择直线的另一端，画出如图所示的圆
6.第三种相切，相切，半径画圆，同上，在命令行中输入T,选择两个圆的切点，输入半径,
7.圆弧的测量，我们在命令行中输入LIST,在选择圆弧，如图我测量出圆弧的长度是18.0813。
