宁波申菱门机系统使用手册
TKP131-05申菱老式门机

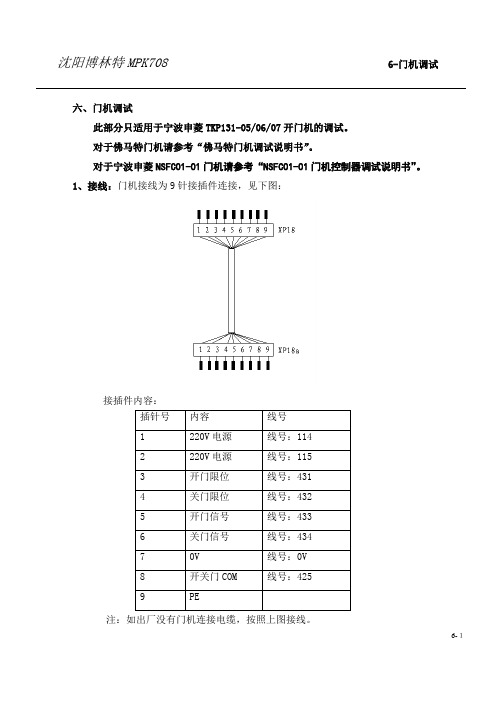

六、门机调试此部分只适用于宁波申菱TKP131-05/06/07开门机的调试。
对于佛马特门机请参考“佛马特门机调试说明书”。
对于宁波申菱NSFC01-01门机请参考“NSFC01-01门机控制器调试说明书”。
1、接线：门机接线为9针接插件连接，见下图：接插件内容：注：如出厂没有门机连接电缆，按照上图接线。
2、上电/手动调试（1）、合上机房电源箱、控制柜空气开关1QF1。
（2）、复原控制柜急停开关。
（3）、合上门机电源开关，将轿顶检修/正常开关转至检修位置。
（4）、检查变频门机电源的电压应为220V±7%VAC。
（5）、将手动/自动转换开关切换到手动状态：a、手动关门：按下手动关门开关，门机作关门运动，无论门机在何位置，停止按该按钮，门机立即停止关门运动。
b、手动开门：按下手动开门开关，门机作开门运动，无论门机在何位置，停止按该按钮，门机立即停止开门运动。
c、当切换开关置于自动状态时，该开关不起作用。
3、门机自动调试。
检查开，关门动作。
A.将门机设置成自动状态，门处于关闭状态。
B.可以使用主控制器I/O监控菜单监控门机执行开关门动作。
输入点（Input）：输出点（Output）：C. 以上调试完成以后，让门处于完全打开位置，手按轿顶上或下行按钮，此时门机应自动关闭。
4、门机功能简述（宁波申菱变频门机，其他门机参照相应的使用手册）A、硬件配置：调试切换开关：自动/手动转换手动关门开关手动开门开关变频器：220VAC 两相电源门电机PLC：输入端子：X2—开门信号；X3—关门信号输出端子：Y7—开门到位；Y4—关门到位B、操作说明本变频器门机位置控制采用双稳态磁性开关，门机加、减速位置可以自行调整，以满足不同的用户要求。
门机开门的速度由P01，P02，P36，P37，P38等五个参数控制，关门速度由P32，P33，P34，P39～P44等参数控制。
具体参数功能说明如下：P01—开门加速时间（第一加速时间）P02—开门减速时间（第一减速时间）P36—开门快速频率（预设频率6）P37—开门高速频率（预设频率7）P38—开门低速频率（预设频率8）P32—关门快速频率（预设频率2）P33—关门高速频率（预设频率3）P34—关门低速频率（预设频率4）P39—开门快速加速时间P40—关门快速减速时间P41—开门高速加速时间P42—关门高速加速时间P43—开门低速加速时间P44—关门低速减速时间注：关门快速频率P32高于高速频率P33时，P42起作用，P41不起作用。
门机控制器调试说明书
NSFC01-01门机控制器调试说明书目录1．概要 (2)2．注意事项 (2)3．端子功能 (2)4．按键名称和基本操作 (3)5．接线图 (4)6．开关门曲线说明 (5)7．基本调试1 (7)8．基本调试2 (7)9．功能参数表 (9)10. 监控和故障显示 (12)11．与MPK708/808/货梯BLT V-N接线对照 (14)1、概要为适应宁波申菱新推出NSFC01-01型门机控制器的使用要求,编写本调试说明书。
NSFC01-01型门机控制器是结合门机的机械结构和门机用户控制功能的特点,委托松下电工开发的新一代门机专用型变频调速系统。
它通过编码器反馈的信息进行闭环控制,具有优良的调速特性,启动力矩大,动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。
2、注意事项1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。
2 确认输入电源处于完全断开的情况下,才能进行配线作业。
3 不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。
4 将控制器的接线地端子可靠接地，否则有触电危险。
5 通电情况下,不要用手触摸控制端子,否则有触电危险。
6 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行否则有触电的危险。
7 防止螺钉,垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。
8 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好否则有损坏财物的危险。
注: --*为控制器内部接线不在6芯控制电缆线内4、按键名称和基本操作 4、1 按键名称4、2 按键基本操作以改变参数P05为22为例：按键次序 显示内容注：参数d 在参数p 之后。
在切换到参数p可得到d 参数5、接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端6、开关门过程说明6、1 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率 P15，进入开门起始低速运行。
宁波森菱门机盒调试说明
宁波森菱门机盒调试说明
宁波森菱门机系统调试使用说明：
一、开关端子功能简述
1、切换开关
当开关置于调试状态时，系统对外部信号不响应，按下手动开，关门按钮时，门机按要求关门或开门;当开关罟于系统状态时，系统由外部信号控制，手动开，关门按钮不起作用。
2、手动关门按钮
当调试切换开关害一调试状态时，按下该按钮，门机作关门运动，无论门机在何位害，停止按该按钮。
门机立即停止关门运动:当调试切换开关罟干系统状态时，该按钮不起作用。
3、手动开门按钮
当调试切换开关置于调试状态时，按下该按钮，门机作开门运动，无论门机在何位置，停止按该按钮，门机立即停止开门运动;当调试切换开关置于系统状态时，该按钮不起作用。
4、控制输入
控制输入部分包括门位置信号输入和外部控制信号输入，具体见上图。
申菱双折变频门机--5253开门机 安装说明书1
旁开门系统安装使用说明书（THP131-52/53型）目录1 产品介绍 (1)2 安装与调试 (2)2.1 轿门装置安装 (2)2.2 轿门装置调整 (4)2.3 层门系统安装 (6)2.4 易损件表 (7)3 维护与保养 (8)1产品介绍1.1 技术参数输入电压：AC220V±10% ；变频控制器额定输出功率：400W ；开门距：JJ700—1200mm。
1.2 工作条件海拔高度不超过1000 m温度在-5 °C～ 50 °C之间相对湿度不大于35 %（25 °C时）电压：200 V～250 V，50～60 Hz介质中无爆炸危险，无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
1.3 结构原理THP131-52型是采用同步带传动非同步开门机，变频控制，非同步门刀。
THP131-53型是采用同步带传动同步开门机，变频控制，同步门刀。
上述两种门机电器控制系统一样，采用PLC控制变频器调速，以达到开关门最佳速度曲线。
主要表现在高效率、高可靠性、高功率因素及优良的调速特性、操作简单、启动电流小、机械震动小、保护功能完美、容易实现闭环调节等方面。
两种门机机械结构主要区别在于:52型采用非同步门刀。
开门时轿门先运动,连杆转动门刀凸轮柄,使门刀合拢,夹紧层门门轮,打开层门门锁装置,从而带动层门开门；53型采用同步门刀，其机械设计保证开门先收门刀，夹紧层门门轮，然后带动层门开门，然后张开门刀，脱离层门门轮,在整个开启和关闭过程中使层门与轿门始终保持平齐。
两种产品均采用三角皮带一级减速、同步带传动机构，运动更加平稳。
2安装与调试2.1 轿门装置安装2.1.2 开门机安装：按图1通过横梁安装臂腰孔调节开门机前后距离，使图2中导轨和轿门地坎的水平距离保证55±1mm和94±1㎜，高度方向和地坎保证HH+90±1mm。
上述尺寸须在开门机两侧同时符2.1.3 轿门板安装：按图3 用小封包中M10螺栓组件把门板吊装好, 若门板倾斜可在门板和挂板之间增减垫片直至调整门垂直。
柏林特MPK-708C宁波申凌门机调试资料(1)
柏林特qs8500 (MPK-708C)宁波申凌门机调试资料2.2.1 、接线门机接线为 9 针接插件连接，见下图注：如出厂没有门机连接电缆，按照上图接线2.2.2.门机的检查和调试（1）合上机房电源箱空气开关QF1、QF3。
（2）合上控制柜空气开关QF2、QF5。
（3）复原控制柜急停开关。
（4）合上门机电源开关，将轿顶检修/正常开关转至检修位置。
（5）检查变频门机板电源端子之间（端子14、15）的电压应为220V±7%VAC。
（6）按照门机说明书进行门机调试。
（7）检查开，关门动作。
A.将轿顶检修转换开关设置为检修状态, 门处于关闭状态。
1.用短接线短接616和614，门机执行开门动作。
2.用短接线短接616和615，门机执行关门动作。
3.让门处于完全打开位置，手按轿顶上或下行按钮，此时门机应自动关闭。
B.也可以将门机设置成自动状态，门处于关闭状态。
C.用手按开门KA7继电器，门机执行开门动作（注意安全）。
D.用手按关门KA6继电器，门机执行关门动作（注意安全）。
E.让门处于完全打开位置，手按轿顶上或下行按钮，此时门机应自动关闭。
（8）检查开，关门到位动作A、使电梯停在平层位置，把检修/正常开关转到正常位置，门处于关闭状态。
B、观察液晶操作器上应显示自动状态。
C、让液晶操作器处于输入状态监视栏观察：开门到位TX0右边应显示“※”，关门到位TX1右边应显示“—”。
D、用手按开门KA7继电器，门机执行开门动作，开门到位后TX0右边显示“—”，TX1右边应显示“※”。
E、用手按关门KA6继电器，门机执行关门动作，关门到位后TX0右边显示“※”，TX1右边应显示“—”。
（9）门机的开关、端子功能简述（宁波申菱变频门机，其他门机参照相应的使用手册）1、调试切换开关当该开关置于调试状态时，系统对外部信号不响应，按下手动关门开关或手动开门开关时，门机按要求关门或开门；当开关置于系统状态时，系统由外部信号控制，手动关门开关及手动开门开关不起作用。
申菱门机调试资料全
5. 1 开门过程
5.1.1 当有开门信号时,门机以力矩提升P05、加速时间d28，频率 d15启动,再以加速时间d29,目标值为d16进入开 门起始低速运行。
5.1.2 经过时间d47后,开始以加速时间d30,目标值为d17进入开门高速运行。高速段频率一般设置为一段即设置参数d17=d19。
选择数据监视模式和数据写入确认
数据或功能码的递增
数据或功能码的递减
面板控制下用于启动运行操作
面板操作方式下用于停机和复位操作
3. 2 按键基本操作
以改变参数P05为15为例：
按键次序 显示内容
4、接线图
注意: 在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端
1.4不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。
1.5 将控制器的接线地端子可靠接地，否则有触电危险。
1.6 通电情况下,不要用手触摸控制端子,否则有触电危险。
1.7 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行,否则有触电 的危险。
1.8 防止螺钉,垫片及金属之类的异物掉进变频器内部,否则有火灾及损坏财务的危险。
6. 4置控制方式为端子控制方式：p08=2（出厂设置）。
注意：如果控制器在运行中，参数p08将不能被修改。请按“STOP”键后，再按切换“MODE”键到p参数栏进行参数p08的修改。
A1
故障 常开输出（NO）
注: [1] --*为控制器内部接线,不在6芯控制电缆线内。
NSFC01 01 门机控制器
NSFC01-03 中文说明书(A5).
门控制器使用手册（NSFC01-03）目录1.注意事项 (2)1.1 安装 (2)1.2 接线 (2)1.3 运行 (3)1.4 维护、检查和部件更换 (4)1.5 一般注意事项 (4)1.6 其他 (4)2. 控制器外观尺寸图 (6)3. 电气安装 (7)3.1 端子定义 (7)3.2 门机接线图 (8)4. 操作面板说明 (9)4.1 操作面板按键说明 (9)4.2 按键操作方法说明 (9)5. 门机调试具体步骤 (11)5.1 数据写保护解锁 (11)5.2 门电机类型确认 (11)5.3 编码器类型及方向设置 (11)5.4同步电机磁极位置测定 (11)5.5 门机开关门限位开关极性检查 (11)5.6 门机检修试运行 (12)5.7 门宽自学习 (12)5.8 调整开关门速度曲线 (12)6. 功能说明 (14)6.1 数据写保护功能 (14)6.2 参数初始化 (14)6.3 磁极位置学习 (14)6.4 门宽自学习 (14)6.5 检修运行 (15)6.6 自测试运行 (15)6.7 开、关门到位继电器输出极性设置 (15)7. 参数列表 (16)8. 故障说明 (20)9. 参数列表详细说明 (21)感谢购买宁波申菱电梯配件有限公司生产的NSFC01-03型电梯门控制器。
本手册介绍了该产品的使用方法和注意事项，在使用该产品之前请务必熟读此手册。
1.注意事项1.1 安装1.2 接线1.3 运行1.4 维护、检查和部件更换1.5 一般注意事项1.6 其他2. 控制器外观尺寸图3. 电气安装3.1 端子定义3.2 门机接线图4. 操作面板说明4.1 操作面板按键说明4.2 按键操作方法说明“MODE”模式键①该键用于主菜单递增切换，依次按此键，四位LED的显示按如下顺序循环变换：0000、F101、F201、F301、F401、F501、F601、F701、F801、F901、FA01、0000之间切换。
申菱门机调试资料
申菱门机调试资料申菱门机调试资料目录1．注意事项 (1)2．端子名称 (1)3．按键名称和基本操作 (1)4．接线图 (2)5．开关门曲线说明 (3)6．基本调试1 (5)7．基本调试2 (5)8．功能参数表 (7)9．监控和故障显示 (10)1、注意事项1.1本控制器型号NSFC01-01与松下型号AAD0302完全等同。
1.2必须由具有专业资格的人员才能对控制器进行调试、维修或检查。
操作前请仔细阅该使用手册。
1.3 确认输入电源处于完全断开的情况下,才能进行配线作业。
1.4不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。
1.5 将控制器的接线地端子可靠接地，否则有触电危险。
1.6 通电情况下,不要用手触摸控制端子,否则有触电危险。
1.7 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行,否则有触电的危险。
1.8 防止螺钉,垫片及金属之类的异物掉进变频器内部,否则有火灾及损坏财务的危险。
1.9 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好,否则有损坏财物的危险。
[2] 控制端子第1～7号端子请连接无电压接电信号或开路集电极信号。
信号端电压为＋12VDC ,输入公共端8为负。
3、按键名称和基本操作3. 2 按键基本操作以改变参数P05为15为例：按键次序显示内容注意: 在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端5、开关门过程说明5. 1 开门过程5.1.1 当有开门信号时,门机以力矩提升P05、加速时间d28，频率d15启动,再以加速时间d29,目标值为d16进入开门起始低速运行。
5.1.2 经过时间d47后,开始以加速时间d30,目标值为d17进入开门高速运行。
申菱门机调试资料讲解
申菱门机调试资料目录1.注意事项 (1)2.端子名称 ................................................................................................................... . (1)3.按键名称和基本操作 (1)4.接线图 (2)5.开关门曲线说明 (3)6.基本调试1 ................................................................................................................................... .57.基本调试2 ................................................................................................................................... .58.功能参数表 (7)9.监控和故障显示..101、注意事项1.1本控制器型号NSFC01-01与松下型号AAD0302完全等同。
1.2必须由具有专业资格的人员才能对控制器进行调试、维修或检查。
操作前请仔细阅该使用手册。
1.3确认输入电源处于完全断开的情况下，才能进行配线作业。
1.4不要把输入端子（L,N）与输出端子（U,V,W）混淆,否则会损坏控制器。
1.5将控制器的接线地端子可靠接地，否则有触电危险。
1.6通电情况下，不要用手触摸控制端子，否则有触电危险。
1.7在充电指示灯彻底熄灭或正负母线电压在36V以下时进行，否则有触电的危险。
1.8防止螺钉，垫片及金属之类的异物掉进变频器内部，否则有火灾及损坏财务的危险。
1.9主回路接线用电缆端头的裸露部分，一定要用绝缘胶带包扎好，否则有损坏财物的危险2、端子定义注：[1] --*为控制器内部接线，不在6芯控制电缆线内[2]控制端子第1〜7号端子请连接无电压接电信号或开路集电极信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
宁波申菱门机系统使用手册一、系统的构成宁波申菱门机变频调速系统硬件部分采用日本松下公司的VF-7F 0.4kw的变频器，FP1-C14型可编程控制器，门机运行变速位置由双稳态开关控制。
1、变频器内部接线如下图:二、开关端子功能简述TKP131-0.5/0.6/0.7型)一、系统的构成宁波申菱门机变频调速系统硬件部分采用日本松下公司的VF-7F 0.4kw的变频器，FP1-C14型可编程控制器，门机运行变速位置由双稳态开关控制。
1、变频器内部接线如下图二、开关端子功能简述1、切换开关当开关置于调试状态时，系统对外部信号不响应，按下手动开、关门按钮时，门机按要求关门或开门；当开关置于系统状态时，系统由外部信号控制，手动开、关门按钮不起作用。
２、手动关门按钮当调试切换开关置于调试状态时，按下该按钮，门机作关门运动，无论门机在何位置，停止按该按钮，门机立即停止关门运动；当调试切换开关置于系统状态时，该按钮不起作用。
3、手动开门按钮当调试切换开关置于调试状态时，按下该按钮，门机作开门运动，无论门机在何位置，停止按该按钮，门机立即停止开门运动；当调试切换开关置于系统状态时，该按钮不起作用。
4、控制输入控制输入部分包括门位置信号输入和外部控制信号输入，具体见接线图一；4-1 门位置控制信号XK1-XK4均为门位置控制信号，开、关门中XK1-XK4的具体时序图如下图所示：1）XK1、XK2、XK3、XK4的时序图开门时的时序图关门时的时序图TKP131-0.5/0.6/0.7型)２）磁性开关位置：注：开门起始区没有根据磁开关的位置定，而是根据时间设定，程序设定为１ｓ。
４-2 外部控制信号七芯电缆中１＃线为输入公共端，２＃线为开门信号输入，３＃线为关门信号输入。
５、控制输出输出部分如图一所示，其中七芯电缆中４＃线为输出公共端，５＃线为开门到位输出，６＃线为关门到位输出。
６、电源输入部分三芯电缆为本控制器的电源输入电缆，黄绿线为电源接地，１＃线和２＃线为电源输入，其输入要求为单相交流200-240V，且电压是稳定电压。
三、控制曲线及相关参数说明本变频器位置控制采用双稳态磁开关，门机加、减速位置可根据磁性开关位置自行调整，以满足不同的用户要求。
门机开门的曲线由Ｐ01，P02，P36，P37，P38等五个参数控制，关门曲线由P32，P33，P34，P39-P44等参数控制。
具体参数功能说明如下：P01--开门加速时间（第一加速时间）P02--开门减速时间（第一减速时间）P36--开门快速频率（预设频率6）P37--开门高速频率（预设频率7）P38--开门低速频率（预设频率8）P32--关门快速频率（预设频率2）P33--关门高速频率（预设频率3）P34--关门低速频率（预设频率4）P35--开门到位力矩保持频率（预设频率5）P39--关门快速加速时间（第二加速时间）P40--关门快速减速时间（第二减速时间）P41--关门高速加速时间（第三加速时间）P42--关门高速减速时间（第三减速时间）P43--关门低速加速时间（第四加速时间）P44--关门低速减速时间（第四减速时间）运行曲线图（如图二所示）：★开、关门到位力矩保持１、05型门机控制系统载力矩保持；2、06/07型门机控制系统，开门到位力矩保持频率由P36设定；关门到位力矩保持由X0切换，保持频率由速度1控制，出厂设定为0.5Hz，（关门到位后，按操作面板上的上下键可改变其频率。
）四、PLC各输入输出信号、运行频率说明：输入信号输出信号X0--力矩保持信号Y0--开门信号输出X1--光幕、触板信号Y1--关门信号输出X2--开门信号Y2--开关门变速信号X3--关门信号Y3--开关门变速信号X4--关门到位信号Y4--关门到位输出X5--开门到位信号Y7--开门到位输出X6--关门限位信号X7--开门限位信号TKP131-0.5/0.6/0.7型)运行频率及加减速由Y0、Y2、Y3信号控制；具体控制信号如下：Y0 Y2 Y3 参数P19设定为2OFF OFF OFF 速度1（出厂设定为0.5Hz)OFF OFF ON 速度2(P32),第二加/减速(P39/P40)OFF ON OFF 速度3(P33),第三加/减速(P41/P42)OFF ON ON 速度4(P34),第四加/减速(P43/P44)ON OFF OFF 速度5(P35)ON OFF ON 速度6(P36),第一加/减速(P01/P02)ON ON OFF 速度7(P37),第一加/减速(P01/P02)ON ON ON 速度8(P38),第一加/减速(P01/P02)五、变频器操作步骤：1）使变频器处于停止工作状态下，显示器显示0002）按方式键[MODE]连接按三次：显示器显示P013）用上下键调整到所需参数4）按设定键[SET]，再用上下键调整数值5）按设定键[SET]，写入参数6）按方式键[MODE]，使变频器回到原状态；显示器显示000六、操作调试过程中应注意的问题：1、不要将交流电源接到输出端子（U/T1、V/T2、W/T3）上；2、输入电源不得超过240VAC，且应是稳定的电压，以免过电压烧坏变频器；3、防止变频器进水，以免造成短路而烧坏变频器。
七、参数表参数号码参数名称状态值或代码出厂设定数据P01★第一加速时间（秒）０0.1-999 1.0P02★第一减减速时间（秒）00.1-999 1.0P03 频率范围（V/F方式）50 60 FF 50P04 V/F曲线0 1 0P05★DC提升水平(%) 0-40 12P06 过载功能0 1 2 3 2P07 过载电流0.1-100 2.8P08 自控/外控0-6 2P09 自控/外控0-4 0P10 反向锁定0 1 0P11 停止方式选择(Hz) 0 1 0P12 停止频率（Hz）05-60 0.5P13 DC制动时间001-120 0P14 DC制动水平0-100 0P15 最大频率（Hz）50-400 60P16 基三频率（Hz）45-400 60P17 加速频率保持0 1 0P18 减速频率保持0 1 0P19 复位功能选择0 1 2 2P20 开关1功能选择0-6 0P21 开关2功能选择0-6 0P22 开关3功能选择0-7 0P23 开关4功能选择1-7 1P24 外控停止方式0 1 0P25 输出TR功能选择0-4 0P26 输出RY功能选择0-6 5P27 检测频率（输出TR）(Hz) 0 0.5-400 0.5P28 检测频率（输出RY）(Hz) 0 0.5-400 0.5P29★点动频率(Hz) 0.5-400 10P30★点动加速时间(秒) 0 0.1-999 5P31★点动减速时间(秒) 0 0.1-999 5P32★预设频率2(Hz) 0 0.5-400 20P33★预设频率3(Hz) 0 0.5-400 22P34★预设频率4(Hz) 0 0.5-400 4P35★预设频率5(Hz) 0 0.5-400 0.5P36★预设频率6(Hz) 0 0.5-400 8P37★预设频率7(Hz) 0 0.5-400 25P38★预设频率8(Hz) 0 0.5-400 3P39★加速时间2(秒) 0.1-999 1P40★减速时间2(秒) 0.1-999 1P41★加速时间3(秒) 0.1-999 1.2P42★减速时间3(秒) 0.1-999 1.2 P43★加速时间4(秒) 0.1-999 1.2 P44★减速时间4(秒) 0.1-999 1.2 P45 第二主频(Hz) 45-400 60P46★第二DC提升水平面(%) 0-40 0.5P47 跨超频率1(Hz) 0 0.5-400 0P48 跨越频率2(Hz) 0 0.5-400 0P49 跨越频率3(Hz) 0 0.5-400 00P50 跨越频率带宽大(Hz) 0-10 0P51 限流功能0 0.1-9.9 0P52 功率损耗启动方式0 1 2 3 1P53 RIDE-THROUGH重新启动0 1 2 0P54 等待时间(秒) 0.5-400 0.1P55 下限频率钳位于(Hz) 0.5-400 0.5P56 上限频率钳位于(Hz) 0.5-400 400P57 偏置/增益功能选择0 1 0P58★偏置/频率(Hz) -99-400 0P59★增益频率(Hz) 0.05-400 60P60★0-5V输出电压补偿(%) 75-125 100 P61 监视选择0 1 0P62★线速度系统数0.1-100 3P63 最大输出电压(伏) 0.1-500 000P64 OCS水平(%) 1-200 70P65★载波频率(KHz) 0.8-15 10 P66 密码0 1-999 000P67 出厂数据设定0 1 0P68 故障显示1P69 故障显示2P70 故障显示3P71 故障显示4注：带有一个★的参数可以在变频器运行时设定八、变频器故障显示原因及排除方法显示故障显示及原因故障排除方法5C1 加速过程中的瞬时过电流或散热片异常发热检查是否输出短路或接地错误检查环境温度增大加速时间5C2 恒定速度期间的瞬时过电流或散热片异常发热检查是否输出短路或接地错误检查环境温度消除负载过大变化5C3 减速过程中的瞬时过电流或散热片异常发热检查是否输出短路或接地错误检查环境温度增大减速时间OC1 加速过程中的过电流检查开路电路输出相数增大加速时间调节提升水平OC2 消除负载的过大变化恒定速度期间的过电流检查开路电路输出相数消除负载的过大变化OC3 减速过程中的过电流检查开路电路输出相数增大减速时间OU1 加速过程中的过大内部DC电压（过电压）增大加速时间接上一只制动电阻OU2 恒定速度期间的过大内部DC电压（过电压）消除负过大变化接上一只制动电阻OU3 减速过程中的过大内部DC电压（过电压）增大减速时间接上一只制动电阻LU 电源电压降至额定值的85%或85%以下（电压不足）测量电源电压考虑瞬时停电再起动功能OL 输出电流大于等于电热偶设定电流的125%或大于等于变频器额定电流的150%持续时间达到或者超过一分钟（过载）检查电热偶设定电流减小负载AU 由控制电路终端输入一个辅助停止信号（辅助故障）检查时序电路，确认辅助信号正确A5 由控制电路终端输入一个辅助停止信号（辅助停止）检查时序电路，确认辅助信号正确OP 运行过程中，控制板被断开/接上当在停止状态设定数据时，或者在使用方式分键方式回到运行状态时，一个运行信号被输入当运行信号接通时电源也接通要小心操作控制板设定数据时检查运行信号检查功率损耗启动方式（参数32）CPU 变频器易受异常的干扰水平影响减少变频器周围的噪音。
