新能源车辆远程管理系统介绍PPT课件
车辆管理系统17页PPT
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
车辆Байду номын сангаас理系统
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集体的面貌，集体的声音， 集体的 动作， 集体的 表情， 集体的 信念。 ——马 卡连柯
8、我们现在必须完全保持党的纪律， 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
10、一个人应该：活泼而守纪律，天 真而不 幼稚， 勇敢而 鲁莽， 倔强而 有原则 ，热情 而不冲 动，乐 观而不 盲目。 ——马 克思
新能源汽车的电池远程监测与管理系统
新能源汽车的电池远程监测与管理系统随着环境保护意识的增强以及对能源消耗的关注，新能源汽车逐渐成为人们的首选。
作为新能源汽车最核心的部件之一，电池的性能、安全和寿命一直备受人们关注。
为了确保电池的正常工作并延长其使用寿命，电池远程监测与管理系统应运而生。
本文将详细介绍新能源汽车的电池远程监测与管理系统。
一、引言新能源汽车的电池作为储能装置，对于车辆的续航能力和性能有着至关重要的影响。
然而，由于电池的特性以及外界环境的影响，电池的运行状态难以直接观测和评估。
为了解决这一问题，电池远程监测与管理系统应运而生。
它通过各种传感器和数据采集设备，将电池的运行数据实时传输至后台服务器，实现对电池的远程监控和管理。
二、电池远程监测与管理系统的组成1. 传感器与监测设备电池远程监测与管理系统依靠传感器和监测设备来实时采集电池的各种参数数据。
这些数据包括电池的电流、电压、温度、SOC （State of Charge）、SOH（State of Health）等。
传感器和监测设备通常以模块化的形式设计，便于安装和维护。
2. 数据传输与通信模块为了实现电池数据的远程传输，电池远程监测与管理系统需要配备数据传输与通信模块。
常见的传输方式包括无线网络、蓝牙、卫星通信等。
通过这些通信模块，电池的运行数据可以方便地传输至后台服务器，为管理人员提供实时的运行状态。
3. 后台服务器与数据分析电池远程监测与管理系统的后台服务器起到数据存储、分析和决策的作用。
所有采集到的电池数据都将上传至服务器进行存储，并通过数据分析算法对电池的运行状态和健康状况进行评估。
同时，后台服务器还可以生成报表和图表，对电池的使用情况进行监测和管理。
4. 用户端应用与操作界面为了方便用户对电池进行监测和管理，电池远程监测与管理系统通常提供用户端应用和操作界面。
用户可以通过手机App、网页等方式访问系统，实时了解电池的运行状态、续航里程等信息，并可以进行远程设定和告警管理。

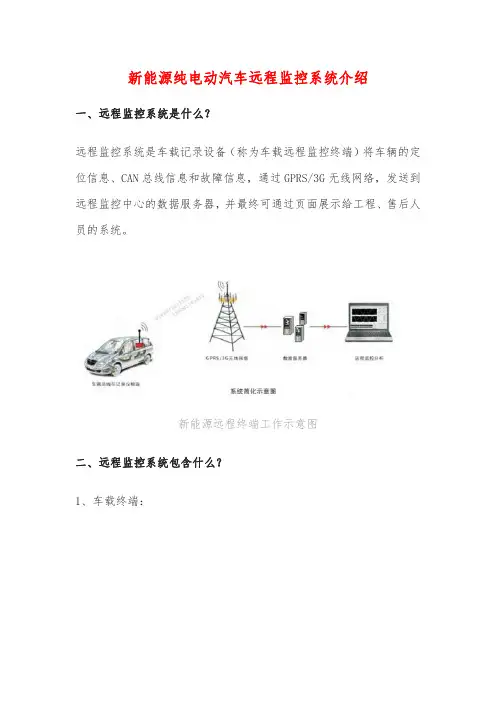

新能源纯电动汽车远程监控系统介绍
新能源纯电动汽车远程监控系统介绍一、远程监控系统是什么？远程监控系统是车载记录设备（称为车载远程监控终端）将车辆的定位信息、CAN总线信息和故障信息，通过GPRS/3G无线网络，发送到远程监控中心的数据服务器，并最终可通过页面展示给工程、售后人员的系统。
新能源远程终端工作示意图二、远程监控系统包含什么？1、车载终端：新能源车载终端安装在车上的信息采集设备，集成卫星定位、CAN总线（故障）监控、移动网络接入和本地数据存储功能。
是远程监控系统的数据来源，要求数据采集齐全，并能有效适应电动汽车恶劣的应用环境；2、数据服务器：新能源监控服务器数据服务器是远程监控系统的核心部分，负责与车载终端的数据收发、数据管理&存储等功能的实现。
要求可并发处理大量的连接请求（即同时接入的终端要多），且能高效的对数据进行管理、存储和推送；3、监控页面：新能源监控显示页面监控页面直接面向用户的交互界面，将数据服务器推送来的数据整理、显示给用户。
用户也可通过监控页面对数据服务器、乃至车载终端进行操控。
三、远程监控系统有什么用？1、工程技术人员：积累车辆运行的真实数据，为后续产品优化、评审零部件供应商提供数据支持；2、售后人员：第一时间收到车辆故障报警，获取车辆故障前后的运行状态信息，实现远程检修、售后服务；3、物流车客户：提供远程、实时查询旗下车辆运营状况的能力。
进一步的，未来可提供相关运营统计报告，以协助物流公司提高车辆使用效率；4、集团公司：为集团公司年报提供数据依据，并可作为新能源车推广和节能减排成果的原始数据。
四、车载终端的主要性能指标1、对外接口：CAN总线接口×3；12V车载电源接口×1；2、数据上报周期：实时数据包/10s；故障数据包/1s；3、工作温度：工业级，-40~70℃；4、定位精度：水平误差＜2.5m（静态）/＜10m（动态）；速度误差＜0.1m/s；5、抗震性能：通过GB/T28046.2-2011中规定的震动测试，测试时采用的分类标准为“商用车驾驶室”；6、电磁兼容性能：1）、辐射抗扰，符合GB/T17619-1998；2）、传导抗扰，符合GB/T21437.2-2008；3）、电磁骚扰，符合GB/T18655-2010。
新能源汽车全套ppt课件
现状
目前，全球新能源汽车市场正在快速 增长，各国政府纷纷出台政策推动新 能源汽车的发展，同时，新能源汽车 产业链也在不断完善。
未来趋势与挑战
未来趋势
随着环保意识的提高和技术的进 步，新能源汽车将逐渐成为主流 ，未来可能会出现更多的创新技 术和商业模式。
03
智能化应用
结合互联网、大数据、人工智能等技术，提供智能导航、语音控制、自
动驾驶等个性化服务，提升用户体验。
品牌形象塑造与传播途径选择
品牌形象塑造
打造专业、创新、可靠的品牌形象，传递新能源汽车高品质、高科技的品牌价值 。
传播途径选择
通过社交媒体、网络广告、线下活动等多渠道进行品牌宣传和推广，提高品牌知 名度和美誉度。同时，与意见领袖、行业专家等合作，进行口碑传播和权威认证 ，提升品牌影响力。
能量回收等功能。
控制器选型依据
控制精度、响应速度、可靠性、成 本等。
控制器发展趋势
高集成度、智能化、自适应控制等 。
04
新能源汽车充电设施建设
充电设施类型及特点
交流充电桩
采用交流电为电动汽车提供充电 服务，充电功率较低，充电时间 较长，适用于家庭、办公场所等
。
直流充电桩
采用直流电为电动汽车提供充电 服务，充电功率较高，充电时间 较短，适用于公共停车场、高速
行业前景分析
从长远来看，新能源汽车行业具有广阔的 市场前景。随着全球对环保和可持续发展 的重视程度不断提高，以及技术进步带来 的成本下降和性能提升，新能源汽车将逐 步替代传统燃油汽车成为主流。同时，新 能源汽车行业的发展也将带动相关产业链 的发展，形成庞大的产业集群。
新能源汽车动力系统控制技术 ppt课件
控制系统开发管理流程介绍
Page 49
控制系统开发管理流程介绍
控制系统开发管理流程概述
电子产品/系统开发管理平台： 包括需求管理平台（Rational DOORs）、需求缺陷变更管理 平台（Rational Change）和软件配置管理平台（Rational Synergy），这些管理平台是当今汽车行业在开发阶段流行推 广应用的平台管理软件。
美国加州环保局1989年立法 扩大了诊断零部件范围 增加了对系统的诊断要求，如催化器失效、失火、蒸汽泄漏等 建立了标准化故障码和通讯协议
Page 76
电控系统故障诊断
故障诊断概述
K线
Page 77
电控系统故障诊断
故障诊断概述
CAN网络
Page 78
电控系统故障诊断
故障诊断概述
控制系统开发管理流程介绍
Page 28
控制系统开发管理流程介绍
Page 29
控制系统开发管理流程介绍
Page 30
控制系统开发管理流程介绍
Page 31
控制系统开发管理流程介绍
丰田(TOYOTA)
Page 32
控制系统开发管理流程介绍
Page 33
控制系统开发管理流程介绍
Page 34
控制系统开发管理流程概述
控制系统开发流程
Page 13
控制系统开发管理流程介绍
测试中需要使用的几种典型路况
Page 14
控制系统开发管理流程介绍
Page 15
控制系统开发管理流程介绍
Page 16
控制系统开发管理流程介绍
Page 17
控制系统开发管理流程介绍
Page 18
新能源汽车ppt完整版文档-2024鲜版
加大充电设施建设力度，提供便捷的充电服融服务
推动城市公交、出租等公共交通领域电动化 进程。
提供贷款优惠、融资租赁等金融服务，降低 新能源汽车购车门槛。
2024/3/28
21
行业组织和社会团体推动力量
01
行业协会
组织制定行业标准，推动技术进步 和产业升级。
科研机构
开展新能源汽车技术研究，提供技 术支撑和人才培养。
2024/3/28
31
技术创新驱动下的产业变革趋势
电池技术突破
随着固态电池等新型电池技术的研发和应用，新能源汽车的续航里程、充电速度和安全性将 得到显著提升。
自动驾驶技术融合
自动驾驶技术与新能源汽车的结合，将推动智能交通和共享出行领域的发展，提高道路通行 效率和能源利用效率。
2024/3/28
充电设施完善
网络化运营服务平台
整合各类充电设施资源，构建网络化运营服务平台，提供统一的充 电服务入口和支付渠道。
服务平台创新与拓展
探讨服务平台的创新点和拓展方向，如增值服务、跨界合作等，提 升平台的综合竞争力。
26
07 新能源汽车技术 创新与产业升级 路径探讨
2024/3/28
27
关键技术研发突破点选择
电池技术
充电设施建设
包括公共充电桩、私人充电桩等 充电设施的建设和运营。
政策环境
包括政府对新能源汽车产业的扶 持政策和法规，以及环保和节能
等方面的要求。 14
04 新能源汽车市场 现状与竞争格局
2024/3/28
15
市场规模及增长速度
2024/3/28
全球新能源汽车市场规模持续 扩大，2022年达到XX万亿元，
加强企业、高校、科研 机构和用户之间的合作， 形成产学研用协同创新 的良好生态。
