调制解调器MODEM简介

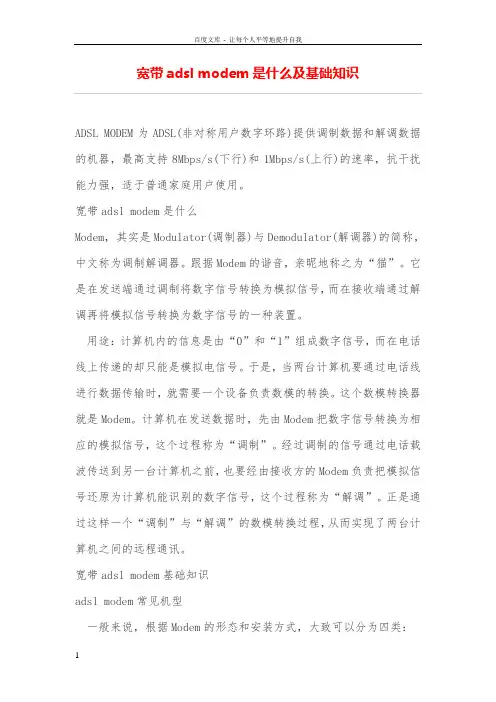

宽带adslmodem是什么及基础知识
宽带adsl modem是什么及基础知识ADSL MODEM为ADSL(非对称用户数字环路)提供调制数据和解调数据的机器，最高支持8Mbps/s(下行)和1Mbps/s(上行)的速率，抗干扰能力强，适于普通家庭用户使用。
宽带adsl modem是什么Modem，其实是Modulator(调制器)与Demodulator(解调器)的简称，中文称为调制解调器。
跟据Modem的谐音，亲昵地称之为“猫”。
它是在发送端通过调制将数字信号转换为模拟信号，而在接收端通过解调再将模拟信号转换为数字信号的一种装置。
用途：计算机内的信息是由“0”和“1”组成数字信号，而在电话线上传递的却只能是模拟电信号。
于是，当两台计算机要通过电话线进行数据传输时，就需要一个设备负责数模的转换。
这个数模转换器就是Modem。
计算机在发送数据时，先由Modem把数字信号转换为相应的模拟信号，这个过程称为“调制”。
经过调制的信号通过电话载波传送到另一台计算机之前，也要经由接收方的Modem负责把模拟信号还原为计算机能识别的数字信号，这个过程称为“解调”。
正是通过这样一个“调制”与“解调”的数模转换过程，从而实现了两台计算机之间的远程通讯。
宽带adsl modem基础知识adsl modem常见机型一般来说，根据Modem的形态和安装方式，大致可以分为四类：ADSL MODEM图片外置式外置式Modem放置于机箱外，通过串行通讯口与主机连接。
这种Modem方便灵巧、易于安装，闪烁的指示灯便于监视Modem的工作状况。
但外置式Modem需要使用额外的电源与电缆。
内置式内置式Modem在安装时需要拆开机箱，并且要对中断和COM口进行设置，安装较为繁琐。
这种Modem要占用主板上的扩展槽，但无需额外的电源与电缆，且价格比外置式Modem要便宜一些。
插卡式插卡式Modem主要用于笔记本电脑，体积纤巧。
配合移动电话，可方便地实现移动办公。
机架式机架式Modem相当于把一组Modem集中于一个箱体或外壳里，并由统一的电源进行供电。
标准调制解调器类型
标准调制解调器类型调制解调器（Modem）是一种用来将数字信号转换成模拟信号，或将模拟信号转换成数字信号的设备。
它在计算机网络和通信领域中起着至关重要的作用。
根据其工作原理和应用领域的不同，调制解调器可以分为多种类型。
本文将对标准调制解调器的类型进行介绍。
1. 模拟调制解调器。
模拟调制解调器是最早出现的调制解调器类型之一。
它主要用于传输模拟信号，速度较慢，一般用于传真机和早期的调制解调器。
模拟调制解调器的传输速率一般在56kbps以下，已经逐渐被数字调制解调器所取代。
2. 数字调制解调器。
数字调制解调器是目前应用最为广泛的调制解调器类型之一。
它可以将数字信号转换成模拟信号进行传输，也可以将模拟信号转换成数字信号进行接收。
数字调制解调器的传输速率较快，一般在56kbps以上，可以满足现代网络对高速数据传输的需求。
3. DSL调制解调器。
DSL调制解调器是一种专门用于数字用户线（Digital Subscriber Line）接入技术的调制解调器。
它可以通过电话线传输数字信号，实现宽带接入。
DSL调制解调器的传输速率较高，可以满足用户对高速互联网的需求，是家庭和企业宽带接入的主要设备之一。
4. 电缆调制解调器。
电缆调制解调器是一种专门用于有线电视网络的调制解调器。
它可以通过有线电视线路传输数字信号，实现宽带接入。
电缆调制解调器的传输速率较高，可以满足用户对高速互联网的需求，是家庭和企业宽带接入的另一种选择。
5. 光纤调制解调器。
光纤调制解调器是一种专门用于光纤网络的调制解调器。
它可以通过光纤传输数字信号，实现超高速的数据传输。
光纤调制解调器的传输速率非常快，可以满足大型企业和数据中心对高速网络的需求。
6. 无线调制解调器。
无线调制解调器是一种专门用于无线通信网络的调制解调器。
它可以通过无线信道传输数字信号，实现移动通信和无线网络接入。
无线调制解调器的传输速率和覆盖范围取决于无线网络的技术和频段，可以满足移动用户对无线通信的需求。
调制解调器
在宽带还没有普及到千家万户之前，相信还有不少的朋友要想看到这篇文章还是要通过一只可爱的“小猫”，也就是调制解调器了。
调制解调器的英文是MODEM，即MOdulator/DEModulator(调制器/解调器)的缩写，相信很多人对这只小猫还是比较了解的。
下面我就把有关调制解调器的一些术语简单的给大家介绍一下，希望那些想多了解小猫一些的朋友能够通过本文得到一些帮助。
调制解调器(Modem)MOdulator/DEModulator(调制器/解调器)的缩写。
它是在发送端通过调制将数字信号转换为模拟信号，而在接收端通过解调再将模拟信号转换为数字信号的一种装置。
外置式Modem放置于机箱外，通过串行通迅口与主机连接，这种Modem最大的特点就是方便灵巧、易于安装，Modem上有状态指示灯，便于监视Modem的工作状况，但是价格相对来说要贵一些。
内置式Modem体积较小，安装在机箱内部，直接插在扩展槽上，不需要额外的电源和电缆，节省空间和金钱，不过要对中断和COM口进设置，安装较为繁琐。
PCMCIA插卡式Modem主要用于笔记本电脑，体积小、省电，插于笔记本电脑的PCMCIA插槽，与移动电话相互配合就可以实现移动办公。
机架式Modem一组Modem集中于一个箱体或外壳里，共用一个电源，广泛应用于Internet/Intranrt、电信局、校园网、金融机构等网络的中心机房。
通信协议我们也可以将通信协议称为“数据传输标准”。
目前通用的56Kbps数据传输标准就是ITU指定的V.90协议，它允许调制解调器能够在标准的电话交换网上实现56Kps的数据传输率。
Modem的协议，都是装载在BIOS中的，所以通过刷新BIOS中的内容我们能实现有限的升级。
纠错/压缩协议在网络通信时，数据是以数据包的形式发送的，因为信号衰减以及线路质量欠佳，或者受到干扰等问题，经常会有传输中数据包丢失或受损的现象。
纠错协议的作用就是侦测收到的数据包是否有错误，一旦发现错误，纠错协议将努力重新获得正确的数据包或通过算法来尝试修复受损的数据包。

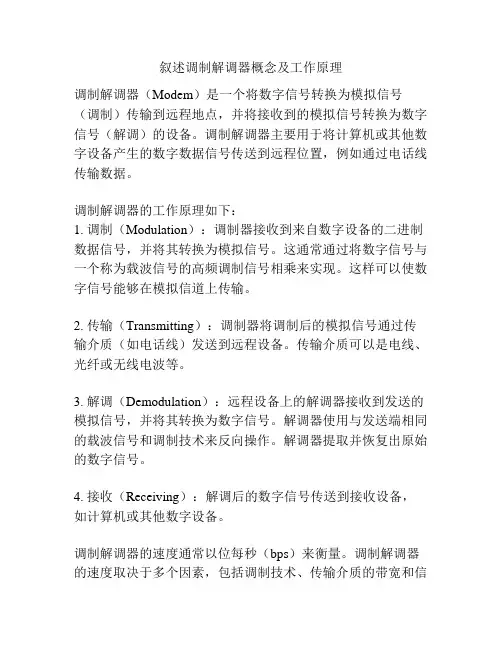

叙述调制解调器概念及工作原理
叙述调制解调器概念及工作原理
调制解调器（Modem）是一个将数字信号转换为模拟信号（调制）传输到远程地点，并将接收到的模拟信号转换为数字信号（解调）的设备。
调制解调器主要用于将计算机或其他数字设备产生的数字数据信号传送到远程位置，例如通过电话线传输数据。
调制解调器的工作原理如下：
1. 调制（Modulation）：调制器接收到来自数字设备的二进制数据信号，并将其转换为模拟信号。
这通常通过将数字信号与一个称为载波信号的高频调制信号相乘来实现。
这样可以使数字信号能够在模拟信道上传输。
2. 传输（Transmitting）：调制器将调制后的模拟信号通过传输介质（如电话线）发送到远程设备。
传输介质可以是电线、光纤或无线电波等。
3. 解调（Demodulation）：远程设备上的解调器接收到发送的模拟信号，并将其转换为数字信号。
解调器使用与发送端相同的载波信号和调制技术来反向操作。
解调器提取并恢复出原始的数字信号。
4. 接收（Receiving）：解调后的数字信号传送到接收设备，如计算机或其他数字设备。
调制解调器的速度通常以位每秒（bps）来衡量。
调制解调器的速度取决于多个因素，包括调制技术、传输介质的带宽和信
号噪声等。
调制解调器在互联网和通信领域起着重要的作用，它们允许计算机之间进行数据交换，并连接到因特网。

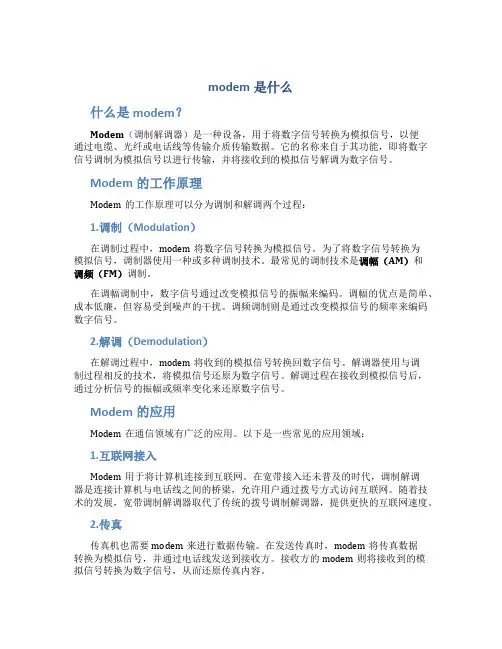

modem是什么
modem是什么什么是modem？Modem（调制解调器）是一种设备，用于将数字信号转换为模拟信号，以便通过电缆、光纤或电话线等传输介质传输数据。
它的名称来自于其功能，即将数字信号调制为模拟信号以进行传输，并将接收到的模拟信号解调为数字信号。
Modem的工作原理Modem的工作原理可以分为调制和解调两个过程：1.调制（Modulation）在调制过程中，modem将数字信号转换为模拟信号。
为了将数字信号转换为模拟信号，调制器使用一种或多种调制技术。
最常见的调制技术是调幅（AM）和调频（FM）调制。
在调幅调制中，数字信号通过改变模拟信号的振幅来编码。
调幅的优点是简单、成本低廉，但容易受到噪声的干扰。
调频调制则是通过改变模拟信号的频率来编码数字信号。
2.解调（Demodulation）在解调过程中，modem将收到的模拟信号转换回数字信号。
解调器使用与调制过程相反的技术，将模拟信号还原为数字信号。
解调过程在接收到模拟信号后，通过分析信号的振幅或频率变化来还原数字信号。
Modem的应用Modem在通信领域有广泛的应用。
以下是一些常见的应用领域：1.互联网接入Modem用于将计算机连接到互联网。
在宽带接入还未普及的时代，调制解调器是连接计算机与电话线之间的桥梁，允许用户通过拨号方式访问互联网。
随着技术的发展，宽带调制解调器取代了传统的拨号调制解调器，提供更快的互联网速度。
2.传真传真机也需要modem来进行数据传输。
在发送传真时，modem将传真数据转换为模拟信号，并通过电话线发送到接收方。
接收方的modem则将接收到的模拟信号转换为数字信号，从而还原传真内容。
3.无线通信在移动通信中，modem也扮演着重要的角色。
例如，在智能手机中，modem负责将数据转换为无线信号，以便通过无线网络进行传输。
这使得用户能够通过手机进行语音通话、发送短信、上网等各种功能。
4.工业自动化在工业自动化领域，modem用于远程监控和控制。

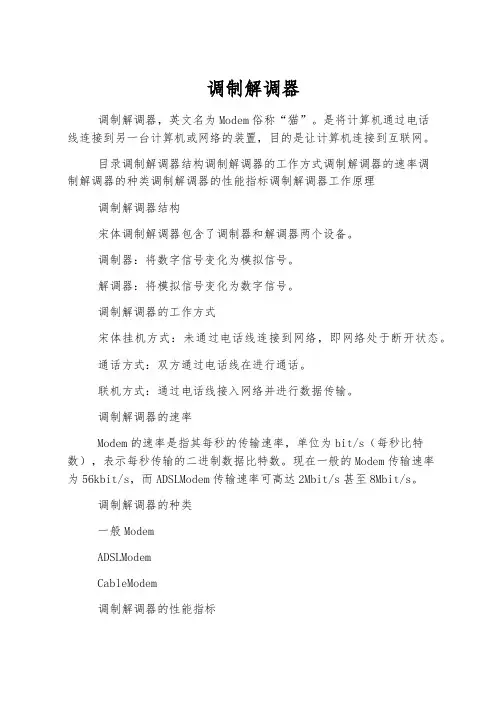

调制解调器
调制解调器调制解调器，英文名为Modem俗称“猫”。
是将计算机通过电话线连接到另一台计算机或网络的装置，目的是让计算机连接到互联网。
目录调制解调器结构调制解调器的工作方式调制解调器的速率调制解调器的种类调制解调器的性能指标调制解调器工作原理调制解调器结构宋体调制解调器包含了调制器和解调器两个设备。
调制器：将数字信号变化为模拟信号。
解调器：将模拟信号变化为数字信号。
调制解调器的工作方式宋体挂机方式：未通过电话线连接到网络，即网络处于断开状态。
通话方式：双方通过电话线在进行通话。
联机方式：通过电话线接入网络并进行数据传输。
调制解调器的速率Modem的速率是指其每秒的传输速率，单位为bit/s（每秒比特数），表示每秒传输的二进制数据比特数。
现在一般的Modem传输速率为56kbit/s，而ADSLModem传输速率可高达2Mbit/s甚至8Mbit/s。
调制解调器的种类一般ModemADSLModemCableModem调制解调器的性能指标纠错协议纠错协议的作用就是诊测收到的数据包是否有错误，一旦发觉错误，纠错协议将努力重新获得正确的数据包或通过算法来尝试修复受损的数据包。
通信协议又将通信协议称为“数据传输标准”。
目前通用的56kbit/s数据传输标准就是ITU指定的V.90和V.92协议。
数据位和流量掌控流量掌控是用于协调Modem与计算机之间的数据流传输的，它可以防止由于计算机和Modem之间的通信处理速度的不匹配而引起的数据丢失。
数据/语音同传Modem进行数据通讯的同时，还可以利用一般电话机通话。
载波速率与终端速率载波速率是指调制解调器之间通过电话线路能够达到的数据传输速度，而终端速率指的是Modem与计算机之间的连接速度。
调制解调器工作原理调制器是把数字信号用调制电波频率的方法将其转换为模拟信号，而解调器是在接收到模拟信号后，将模拟信号解调，使信号恢复成数字信号。
将数字信号转换成模拟信号和将模拟信号恢复成数字信号，是由于计算机采纳的是数字信号，而电话采纳的是模拟信号，只有这样经过调制和解调的过程，才可以实现远程访问和资源共享。
计算机硬件基础 第27章 调制解调器
第27章 调制解调器
V.92协议可以将在第一次连接握手时获得的
数据存储在Modem中，从而可以跳过某些不 必要的过程，大大缩短建立连接的时间，好 的可以控制在8秒钟左右。不过，这些数据存 储在Modem的随机存储器中，如果Modem掉 电重新开机后，需要重新检测和存储这些数 据。
第27章 调制解调器
第27章 调制解调器
V.92正是利用了电信局交换机上的"呼叫等待
"信号，在用户端软件中给出有电话呼入的提 示，如果用户电话开通了来电显示功能，还 可以显示来电号码，用户可以选择是否挂起 当前连接，如果选择接听电话，应用程序会 同知ISP，ISP挂起连接后，用户可接听电话。 应用软件会提示用户当前电话的时间及挂起 剩余的时间，通话完毕后，可以迅速恢复连 接而不必重新拨号。
第27章 调制解调器
VDSL、ADSL和RADSL属于非对称式传输。其中 VDSL技术是xDSL技术中最快的一种，在一对铜质 双绞电话线上，上行数据的速率为13到52Mbps， 下行数据的速率为1.5到2.3 Mbps，但是VDSL的传 输距离只在几百米以内，VDSL可以成为光纤到家 庭的具有高性价比的替代方案，目前深圳的VOD （Video on demand）就是采用这种接入技术实现 的；ADSL 在一对铜线上支持上行速率640Kbps到 1Mbps，下行速率1Mbps到8Mbps，有效传输距离 在3－5公里范围以内；
第27章 调制解调器
在Windows
的因特网连接属性窗口中，你可 以会发现115,200bps的速度报告，这并不是 Modem-to-Modem的速度，而是UART（即 CPU到Modem）的速度，在“控制面板--调 制解调器”中能够设置此参数，数值越高传 输非压缩文件的速度越快。其实真实连接速 率也没有太大意义，只不过是握手瞬间的连 接速度。
调制解调器
如图5.40(a)所示为外置式Modem它置于机箱外，通过串行通 讯口与主机连接。这种Modem方便灵巧、易于安装，闪烁的指示 灯便于监视Modem的工作状况。但外置式Modem需要使用额外的 电源与电缆。
(2)内置式Modem 内置式Modem是计算机的一块 ，无外壳，要占用主板上的扩
数字信号的频带传输
（5）无线式Modem 计算机通过无线Modem经过无线网络接入计算机无线网，可
进行点对点的计算机无线数据传输和采集。
4.按传输模式分类 （1）单一模式Modem 完成一般意义上的调制解调功能，只是用于数据传输。
（2）二合一传真模式（Fax Modem） 除了可以进行数据传输以外，通过Modem进行文件、图形传真。 （3）三合一语音模式（Voice Modem）
由于目前的Modem在传输时都对数据进行了压缩，因此 Modem的数据吞吐量理论上可以达到115200bit/s，甚至 230400bit/s。
数字信号的频带传输
2.按调制方式分类 (1) FSK调制方式的FSK Modem； (2) PSK调制方式的PSK Modem； (3) 幅相调制方式的QAM Modem、APK Modem 、TCMModem。
计算机
Modem
模拟信道
Modem
图5.39 Modem与计算机的连接示意图
计算机
数字信号的频带传输
调制解调器的英文是MODEM即MOdulator/DEModulator(调制 器/解调器)的缩写（港台称之为数据机）。根据Modem的谐音， 亲昵地称之为“猫”。在计算机通信中调制解调器是计算机的 一种硬件，如果想将两台计算机通过电话线进行数据传输时， 就需MODEM。它能把计算机的数字信号翻译成可沿普通电话 线传送的脉冲信号，而这些脉冲信号又可被线路另一端的另一 个调制解调器接收，并译成计算机可懂的语言。如图5.39所示， 这一简单过程就能完成两台计算机间的远距离通信。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
只不過,這邊是用電話線來傳送, 不是用無線電波來送 的.....MODEM 的 Carrier 除了傳送資料以外, 尚有偵測連 線的用途, 一但 Carrier 消失, 就會被判定OffLine... 3. 談談 MODEM 的速度, 與 ARQ MODEM 是 MOdulation (調制) 及 DEModulation (解調 制) 的意思,將數據資料轉換成音頻訊號, 經過電話線傳送, 再還原成數據資料的一種工具, 一般稱之為‘調制解調器' 利用電話線路傳送數據, 會受線路品質的影響, 就像無 線電通訊會受地形,地物,天候影響一樣; 為了避免收到錯誤 的資料, 所以有控制錯誤的協定.
2.Cable Modem
什么是Cable Modem？ 所謂Cable Modem，即電纜 調制解調器，又名線纜調制解調器。有了它，就可以利 用有線電視網進行數據傳輸。電纜調制解調器主要是面 向計算機用戶的終端。它連接有線電視同軸電纜與 用戶 計算機之間的中間設備。
3. ISDN
ISDN的工作原理 ISDN是Integrated Serices Digital Network的英文縮寫，其中文名稱是綜合業務數字網。 ISDN 是以電話綜合數字網（IDN）為基礎發展而成的通 信網。 ISDN與MODEM的最大區別，在于將原本以模擬 方式傳送的信號經抽樣及信道划分變為數字信號進行傳 送。使原本56K的模擬信號帶寬的物理限制得以突破可以 充分利用物理限制上限大大提高至約2M數字信號帶寬.。
(4) ADSL是點到點連接,保密性好,
CabModem使共享連接模式,不安全這點承認. 當然,Cabel用戶可以使用一些Firewall軟件, CabelModem也還能在技朮上增加數據加密手段等, 當然這個牽涉到設備的更新, 做起來怕很難.
5) 那個費用低?
線路安裝費用: ADSL由電話公司安裝Cabel由有線電視 公司安裝. 從中國現狀看, 這個費用相差不大. 設備費用: ADSL Modem通常比Cabel Modem貴點. 月租費用: 基本相差不大, 且月租都包括無限制(無限 的流量和時間)本地網絡的數據通訊. Internet通訊費用: Cabel是共享網絡, 所以進行流量 控制, 一般按每M字節收費. ADSL是點到點接入網絡,可以 使用計時方式, 就看你怎么用了. 如果整天看網頁, 肯定 是流量方式便宜. 如果整天下載數據, 鐵定是計時便宜.
MP (MODEM Power) --> MODEM 電源指示 DTR (Data Terminal Ready) --> 用以確認機器之准備狀態 DSR (Data Set Ready) --> 用以確認資料終端機是否和 DSR 同樣 OK CTS (Clear To Send) --> 資料發送許可 EC (Error Control) --> 處於 MNP 4 or v.42 錯誤處理通 訊協定 SQ (Signal Quality) --> 通信品質指示燈, 若閃爍表示線 路不良 如此簡單的介紹, 下次上站時多注意一點顯示燈的變化, 例 如送資料或 Upload時, SD 燈就會亮著, 收資料或 Download 時, RD 燈就會亮著.
MODEM的簡介
1Байду номын сангаас名詞解釋
2. Modem大揭秘
─MODEM 與 RS232
3. MODEM的新技術
4. MODEM的選購
名詞解釋
1.什么是MODEM?
MODEM(MODULATOR-DEMODULATOR的寫,中文 意思為調制解調器)是通過電話線實現計算机與計算机相 連的設備.由于普通電話線不能傳輸計算机的數字信號,所 以MODEM同時具有信號轉換的功能:調制和解調. MODEM 可以做甚麼? 1.數據傳輸 2.傳真功能 3.語音功能 4.全雙工免提電話 5.主叫號碼識別
PIN 7 --> SG (Singal Ground) 信號線接地 PIN 8 --> CD (Carrier Detect) 載波檢出, 用以確認是 否接收到調變解調器等之載波 PIN 20 -> DTR (Data Terminal Ready) 用以確認機器之 准備狀態 PIN 22 -> RI (Ring Indicator) 振鈴訊號指示 利用這些資料, 我們可以寫一段程式去檢查 RS232 PIN 22 腳的電位, 若是 High 就代表振鈴中, 這時就去 Call 一段產生聲音的副程式, 就可以把電腦模擬電話的振鈴聲, 不就可以善用 MODEM 了.
b. Zdnet測試了5個不同品牌的Cabel Modem, 速度最 高的3COM達到1.1Mbps,測試實驗室的連接方式是: 在兩個 計算機間連接一段Cabel,兩頭接兩個Cabel Modem.不過隨 著Modem制造技朮的提高, 這個應能進步. 另外, Cabel Modem需要對付的是有線電視的干擾, 因 為是共享連接方式(就是你和你的鄰居串在一起)所以數字 帶寬是共享的, 就是說你的鄰居如果下載游戲或妹妹壁紙, 你的連接就會變慢.信號的介質也是和電視節目共享的,這 個情況下,你在上網的時候,你奶奶開電視機的瞬間會干擾 你.
4.ADSL
ADSL（Asymmetric Digital Subscriber Line）的中文 名稱即非對稱數字用戶專線。ADSL因使用普通電話線作 為傳輸介質，卻有很高的帶寬而得到迅速發展。ADSL正 是使用了26KHz以后的高頻帶才提供了如此高的速度. 具體工作流程是:經ADSL MODEM編碼后的信號通過 電話線傳到電話局后再通過一個信號識別/分離器，如果 是語音信號就傳到電話交換機上，如果是數字信號就接入 Internet。
2) ADSL能夠提供下行8Mbps/上行1Mbps的最高獨占 帶寬,大大優于Cabel Modem 實際情況是: 在3.7Km的接線距離下, 基本能保証下行 4Mbps/上行512Kbps.到了5km要保証下行2Mbps/上行384K還是 能做到的. ADSL的速度要看你家和電話分局的電話線長度和電 話線路的質量(主要是線粗細,越粗越好),所以它的速度是可變 的.同時由于現有的ADSL Modem是10M以太網連接方式,所以速 度也還受到以太網的制約(4Mbps實際數據傳送效率). 同時 ADSL也會有傳送效率由于Modem的工作技朮原因降低的問題. ADSL的帶寬確實是獨占的, 這點在固定帶寬數據的傳送上 有先天的優勢. 不過ADSL使用的是沒有抗干擾介質保護的雙絞 線, 所以抵抗天氣干擾(打雷/下雨)的能力反而比Cabel差,這 點和我們的56K Modem相似.
2. MODEM 的調變方法
也許您會問, 為什麼電腦電腦之間通訊要用 MODEM 連接? 不能直接用電話線相連嗎?事實上, 由 於電話線的頻寬很低,應該只有 300Hz - 3KHz 左右 的頻寬. 若用普通的傳送方式, 根本不可能達到 2400 BPS 以上! 因此, 通常都會用許多『調變』的 方法, 把資料量增加, 例如在一個周期內傳送 12 Bits 或 16 Bits 的 Data, 效率就比只傳 1 Bit 要 好許多!
MODEM的新技術
----CABLE/ADSL大比拼
1) Cabel Modem能夠提供下行36Mbps/上行10Mbps的最高 共享帶寬,大大高于ADSL 36Mbps/10Mbps需要使用256QAM的調制方式才可以,實際情 況是為了對付線路的問題(噪聲/損耗/干擾...)也有都采用 QPSK調制,使得上下行都是10Mbps的理論速度...注意:是理論 的速度,相當10M的以太網的概念,這里千萬要注意"相當"的用 詞,10M以太網是數字網絡,連接線路質量好且短,所以傳送的效 率大大高于Cabel Modem.現在提供兩個數字來說明速度的問題: a. 10Mbps的以太網的一般實際傳送效率是4Mbps(因為是 共享網絡,需要沖突檢測機制等)
Modem大揭秘
─MODEM 與 RS232
在 BBS 通訊世界里, 最不可或缺的, 就是親蜜的伙伴 --MODEM. 透過一條RS-232 的 Cable 線, 就可以和你的個 人電腦連線了. 讓我們先來熟悉一下. 以下, 先簡單的介紹一下一般 MODEM 上常見的指示燈: HS (High Speed) --> MODEM 是否處於最高速度調變解調 AA (Auto Answer) --> 自動接通電話指示, 若閃爍表示振 鈴中 CD (Carrier Detect) --> 載波檢出, 用以確認是否接收到 調變解調器等之載波 OH (On Hook) --> 指示 MODEM 是否連上電話線 SD (Send Data) --> 送出資料 RD (Received Data) --> 收到資料
介紹完了 MODEM 的顯示燈, 我們再來看看和 MODEM 相接的 RS-232 Cable 線, 到底這條線的骨頭是怎麼樣的呢? PIN 1 --> PG (Protctive Ground) 連接到機器的接地 線 PIN 2 --> TXD (Transmitted Data) 串列資料送給 MODEM 的輸出線 PIN 3 --> RXD (Received Data) MODEM 輸入串列資料 的輸線 PIN 4 --> RTS (Request To Send) 發送要求 PIN 5 --> CTS (Clear To Send) 發送許可, 針對 RTS 而回答的信號 PIN 6 --> DSR (Data Set Ready) 用以確認資料終端機 是否和 DSR 同樣 OK
3) Cabel Modem可以用擴充頻道的方 式在未來有需求的時候提升帶寬
這個做法理論上是可行. 但是實際運作需要對 通信頻率划分/設備改造調整等等問題, 運作起來 難度很大. 而且如果最終用戶的帶寬加大, 對上 層網絡也會產生各種問題, 以操作起來是難點. 實際上提高CabelModem的運行效率, 解決抗干擾 問題反而顯得更為重要.
