机械制图与CAD 07-常用机件及结构要素的特殊表示法
机械制图-机件常用表达方法
一组相互平行的剖切平面
标注方法： 适用范围：
A－A
BA
A
B
当机件上的孔槽及 空腔等内部结构不 在同一平面内时。
A
A
A A
7.2.3 剖切面的分类和剖切方法
一组相互平行的剖切平面
A－A
应注意的问题：
BA
A
① 两剖切平面的转折 处不应与图上的轮廓
×
B
线重合。
② 在剖视图上不应 在转折处画线。
A
A
7.1.1 基 本 视 图
画出机件的其余四个基本视图。
7.1.2 向 视 图
向视图是可以自由配置的视图。
B
B
E
C
D
E
D
F
C
F
按基本位置配置
自由配置
➢ 在向视图的上方标注字母，在相应视图附近用箭头指明投射方向，并标注相同的字母。 ➢ 表示投射方向的箭头尽可能配置在主视图上，只是表示后视投射方向的箭头才配置在其它视图上。
全剖视图
用剖切面完全地剖开物体所得的剖视图。 适用范围： 外形较简单，内形较复杂，而图形又 不对称时。
7.2.2 剖视图的种类
半剖视图
A —A
不能表达外形
A
A
存在什么问题？
7.2.2 剖视图的种类
半剖视图
解决办法：
A—A
已表达清楚的 内形虚线不画
半剖视
以对称线为界，一半画视图， 一半画剖视。
7.2.2 剖视图的种类
第七章 机件常用表达方法
学习要点
四种视图(基本视图、向视图、局部视图、 斜视图)、三种剖视图(全剖视图、半剖视 图、局部剖视图)、两种断面图(移出断面、 重合断面)、局部放大图和一些简化画法。
机械制图-王幼龙-第7章-常用件的特殊表示法
机械制图电子教案（35）[课题编号]35-7①[课题名称]螺纹（一）（螺纹的形成、基本要素、螺纹种类和规定画法）[教材版本]王幼龙主编、中等职业教育国家规划教材--机械制图（机械类），第3版，北京：高等教育出版社，2007。
王幼龙主编、中等职业教育国家规划教材配套教学用书--机械制图习题集（机械类），第3版，北京：高等教育出版社，2007。
[教学目标和要求]一、知识与能力1、熟知螺纹的形成、基本要素和种类；2、掌握螺纹的规定画法；3、会画螺纹及螺纹连接。
二、学习方法与素质养成理论与实践结合，注重生产知识和机械常识的积累，自觉地培养职业素质。
[教学重点]螺纹的规定画法。
[难点分析]螺纹连接画法。
[分析学生]大部分学生缺少生产和机械常识，若在学习本章之前进行一次见习，增加相关感性知识的积累，有助于本章的学习。
螺纹的画法规定很具体，明确画法与螺纹要素的对应关系，掌握螺纹的规定画法并不困难，要加强练习，掌握画图技巧。
[教学设计思路]教学方法：讲练法、演示法、归纳法。
[教学资源]机械制图网络课程、圆规、三角板等。
[教学安排]2课时（90分钟）教学步骤：讲课与演示交叉进行，讲课与练习交叉进行，最后进行归纳。
[教学过程]一、复习回顾（5～10分钟）1、简述第三角画法和第一角画法的异同；2、讲评作业批改情况和共性问题；3、预习检测：螺纹是怎样形成的？螺纹有哪些要素？其中哪几个要素与画法有关？二、导入新课简述本课主要内容、要点、作用和地位，导出本节教学目标和要求。
螺栓、螺母、齿轮、弹簧、滚动轴承、键、销等是各种机器、仪器、设备中广泛应用的常用件。
为了提高绘图效率，国家标准对几种常用件及其标准结构要素规定了特殊表示法（含画法和注法）。
本章就介绍这些特殊表示法。
本次课学习讨论螺纹的形成、基本要素和规定画法。
三、新课教学（70～80分钟）1、螺纹的形成与螺纹的基本要素教师结合网络课程演示讲授螺旋线与螺纹的形成，螺纹牙型、螺纹直径、螺纹的导程（ph）与螺距（p）、螺纹的线数（n）、螺纹的旋向等螺纹基本要素。
机械制图7_机械图样中的特殊表示法共56页
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克
拉
60、生活的道路一旦选定，就要勇敢地 走过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
常用机件及结构要素的表示法
40
7.2.1 键连接（续3） 2.键槽的画法及尺寸标注
轴上键槽
L
b
注:
t 为轴上键槽深度， b、t、L可按轴径d从标准 中查出。
d-t
41
d
7.2.1
键连接（续4）
轮毂上键槽 b
注:
t1: 轮毂上键槽深度 b: 键槽宽度 t1 b: 可按孔径D从标准中查出。
D+t1
42
7.2.1
键连接（续5）
12
7.1.2
螺纹的规定画法（续1）
大径线画粗实线 倒角圆不画
⒈ 外 螺 纹 画 法
小径线画细实线 且画到倒角内 小径≈0.85d A
螺纹终止线 画粗实线
小径圆约画3/4圈
外螺纹剖视画法：
A－A 大径 小径
A 螺纹终止线画一小段
剖面线画到大径线
13
7.1.2
螺纹的规定画法（续2）
大径线画细实线 倒角圆不画
第6章
常用机件及结构要素的表 示法
1
6.1 螺纹和螺纹紧固件
6.1.1 螺纹的基本
⒈ 螺纹的形成
螺纹是在圆柱或 圆锥表面上，沿着螺 旋线所形成的具有规 定牙型的连续凸起。
什么是螺旋线？
外螺纹是在圆柱或 圆锥外表面上形成 A 的螺纹。 内螺纹是在圆柱或圆锥内表面上形成的螺纹。
●
2
7.1.1
螺纹的基本（续1）
圆锥齿轮
蜗轮蜗杆
48
7.3.1
圆柱齿轮
圆柱齿轮按轮齿方向的不同分为直齿、 斜齿和人字齿。
49
7.3.1.1 直齿圆柱齿轮的几何要素及尺寸关系
（1）齿顶圆da （2）齿根圆df （3）分度圆d （4）齿距p （5）齿厚s （6）槽宽e （7）齿高h （8）齿顶高ha （9）齿根高hf （10）中心距a a=(d1+d2)/2=m(z1+z2)/2 e p s h

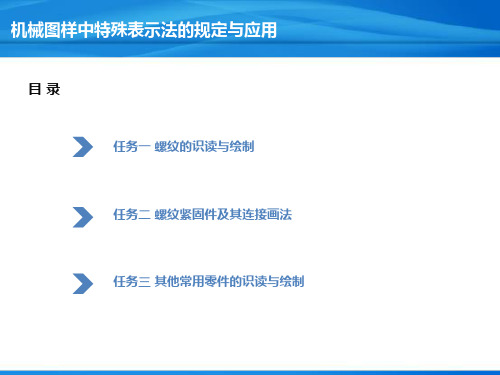

Auto CAD机械制图-机械图样中特殊表示法的规定与应用
任务一 螺纹的识读与绘制
知识链接
一、 螺纹要素 4. 螺距（P）和导程（Ph） 螺距是指相邻两牙在中径线上对应两点间的轴向距离；导程是指同一
条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。螺距、导程、 线数的相互关系是：Ph=N×P。
任务一 螺纹的识读与绘制
知识链接
一、 螺纹要素 5．旋向 内、外螺纹旋合时的旋转方向称
课题四 机械图样中特殊表示法的规定与应用
在机械设备和仪器仪表的装配及安装过程中，经常用到 螺栓、螺柱、螺钉、螺母、齿轮、弹簧、滚动轴承等零件
任务一 螺纹的识读与绘制
知识链接
一、 螺纹要素 螺纹是在圆柱或圆锥表面上，按螺旋线形成的具有规定牙型（如三角
形、梯形等）的连续凸起和沟槽。
任务一 螺纹的识读与绘制
任务二 螺纹紧固件及其连接画法
二、 螺纹紧固件的连接画法
知识链接
一、 螺纹要素 1．牙型 在通过螺纹轴线的剖面上，
螺纹的轮廓形状称为牙型。常见 的有三角形、梯形和锯齿形等
任务一 螺纹的识读与绘制
知识链接
一、 螺纹要素 2．直径 （1） 大径：与外螺纹的牙顶或内螺纹的牙底相切的假想圆柱的直径。
外螺纹的大径用“d”表示，内螺纹的大径用“D”表示。 （2） 小径：与外螺纹的牙底或内螺纹的牙顶相切的假想圆柱的直径。
用细实线表示。在投影为圆的视图中，表示牙底的细实线圆只画约3/4圈， 倒角圆省略不画。
（2） 绘制不穿透螺纹孔时，一般应分别画出钻孔深度H和螺纹深度L， 如图（b），钻孔深度应比螺纹深度大0.3～0.5D（D为螺孔大径）。
任务一 螺纹的识读与绘制
知识链接
二、 螺纹的画法规定 2. 内螺纹画法
任务一 螺纹的识读与绘制
机械制图教案——常用件的特殊表示法
标准件和常用件③在剖视图中，相邻两被连接件的剖面线方向应相反，必要时也可以相同，但要相互错开或间隔不等。
在同一张图纸上，同一零件的剖面线在各个剖视图中方向应相同，间隔应相等。
2）螺栓连接螺栓连接适用于连接两个不太厚的零件。
螺栓穿过两被连接件上的通孔，加上垫圈，拧紧螺母，就将两个零件连接在一起了。
为了作图方便，一般采用简化方法画图，采用简化画法画图时，其六角头螺栓头部和六角螺母上的截交线可省略不画。
l≥δ1+δ2+h+m+aδ1、δ2——被连接件的厚度（已知条件）；h——平垫圈厚度（根据标记查表）；m——螺母高度（根据标记查表）；a——螺栓末端超出螺母的高度，一般可取a=0.2~0.4d。
螺栓连接简化画法H 0=n t +(n 0-0.5)d弹簧展开长度L 弹簧丝展开后的长度。
2）弹簧的规定画法在平行于弹簧轴线的投影面的视图中，各圈的轮廓线画成直线。
螺旋弹簧均可画成右旋，但左旋弹簧不论画成左旋或右旋，一律要注出旋向“左”字。
压缩弹簧在两端有并紧磨平时，不论支承圈数多少或末端并紧情况如何，均按支承圈数2.5圈的形式画出。
有效圈数在四圈以上的螺旋弹簧，中间部分可以省略。
中间部分省略后，充许适当缩短图形长度。
3）弹簧在装配图中的画法在装配图中，弹簧的画法要注意以下几点：螺旋弹簧被剖切时，充许只画簧丝剖面。
当簧丝直径小于或等于2mm 时，其剖面可涂黑表示。
当簧丝直径小于或等于2mm 时，充许采用示意画法。
弹簧被挡住的结构一般不画，其可见部分应从弹簧的外径或中径画起。
课后练习7-3到7-8的习题221)(t d n L +=π（a ） （b ） （c ） （d ）圆柱螺旋压缩弹簧的画法返回21。
《机械制图》授课教案——第7章 常用机件及结构要素的表示法 7-2
职业技术学院教师授课教案20 /20 学年第学期课程机械制图教学内容旧知复习：螺纹的基本知识、螺纹的规定画法、螺纹的图样标注。
重点回顾：螺纹的规定画法、螺纹的图样标注。
讲授新课：第7章 常用机件及结构要素的表达法第1节 螺纹和螺纹紧固件四、螺纹紧固件1．常用螺纹紧固件的种类和标记 常用的紧固件有螺栓、螺柱、螺母、垫圈和螺钉等。
它们的结构、尺寸都已标准化，使用时可从相应的标准中查出所需的结构尺寸。
常用螺纹紧固件的标记示例见表7-2。
2．螺纹紧固件的连接画法画螺纹紧固件的连接时先作如下规定：a ．当剖切平面通过螺杆的轴线时，螺栓、螺柱、螺钉以及螺母、垫圈等均按未剖切绘制；b ．在剖视图上，两零件接触表面画一条线，不接触表面画两条线；c ．相接触两零件的剖面线方向相反；d ．在连接图中，常用的螺纹紧固件可按简化画法绘制。
在装配体中，零件与零件或部件与部件间常用螺纹紧固件进行连接，最常用的连接形式有：螺栓连接、螺柱连接和螺钉连接。
由于装配图主要是表达零、部件之间的装配关系，因此，装配图中的螺纹紧固件不仅可按上述画法的基本规定简化地表示，而且图形中的各部分尺寸也可简便地按比例画法绘制。
（1）螺栓连接螺栓适用于连接两个不太厚的并能钻成通孔的零件。
连接时将螺栓穿过被连接两零件的光孔（孔径比螺栓大径略大，一般可按d 画出），套上垫圈，然后用螺母紧固。
螺栓的公称长度L ≥δ１+δ２+h+m+a （查表计算后取最短的标准长度）。
根据螺纹公称直径D 按下列比例作图：b ＝2d h ＝0.15d m ＝0.8d a ＝0.3d k ＝0.7d e ＝2d d ２螺栓连接的画法 （2）螺柱连接当被连接零件之一较厚，不允许被钻成通孔时，可采用螺柱连接。
螺柱的两端均制有螺纹。
连接前，先在较厚的零件上制出螺孔，在另一零件上加工出通孔，将螺柱的一端（称旋入端）全部旋入螺孔内，再在另一端（称紧固端）套上制出通孔的零件，加上弹簧垫圈，拧紧螺母，即完成了螺柱连接。
机械制图第7章机件的表达方法
7.3 综合实例——绘制套圈的剖视图
绘图要点：
在分析清楚端 盖的形体特征后， 首先绘制机件的视 图，然后绘制机件 的剖视图。
7.4 断面图
7.4.1 断面图的概念
断面图简称断面，是指假想用剖切平面 将机件的某处切断，仅画出剖切面与机件接 触部分的图形。断面图常用于表达机件上某 一局部的断面形状。例如，在绘制轴时，为 了表达键槽的深度和宽度，假想在键槽处用 垂直于轴线的剖切面将轴切断，只画出断面 的形状，并在断面上画出剖面线，如图所示。
3．几个相交的剖切面
用几个相交的剖切面（剖切面的交线垂直于某一基本投影面） 剖开机件主要用于表达内部结构用单一剖切面不能完整表达而又 具有回转轴的机件，如下图所示。
采用相交的剖切面剖开机件时的注意事项如下： （1）相交的剖切面的交线应与机件上的旋转轴线重合，并垂 直于某一基本投影面，以反映被剖切结构的真实形状。 （2）当两相交剖切面剖到机件上的结构出现不完整要素时， 则这部分结构按不剖处理，如下图所示。
（2）剖切符号不应与轮廓线 相交，剖切面的转折处不应与图 中的轮廓线重合；选择剖切位置 要恰当，避免在剖视图上出现不 完整的结构要素，如左图所示。
用几个平行的剖切面剖切机件得到的剖视图，必须标注，即 在剖视图上方用大写字母标注出剖视图的名称“×—×”；在相 应视图上用剖切符号表示剖切位置，并在剖切符号起止及转折处 的外侧标注上相同的字母；在剖切符号的外侧用与其垂直的箭头 表示剖切后的投射方向。当剖视图按投影关系配置、中间又无其 他视图隔开时，可以省略箭头，如下图所示。
（3）应按照“先剖切，后旋转”的方法画出剖视图。即先假 想按剖切位置剖开机件，然后将剖切平面剖开的结构及其有关部 分旋转到与选定的基本投影面平行后再进行投影，如图所示。
《机械制图训练》课件——第七章 机械图样中的特殊表示法
内六角圆柱头螺钉
紧定螺钉
§7－1 螺纹紧固件
六角螺母
六角开槽螺母
圆螺母
平垫圈
弹簧垫圈
圆螺母用止动垫圈
§7－1 螺纹紧固件
0.8d
一、常见螺纹紧固件
1. 六角螺母 规定标记：
例：螺母 GB6172 M12
国标号
螺纹规格
简化画法：
2d
⒉ 六角头螺栓
规定标记： 例：螺栓GB5780 M12×80
简化画法：
★当需要表示螺纹收尾时，螺尾部分的牙底 线与轴线成30°。
⒈ 外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线 且画到倒角内 螺纹终止线
小径圆约画3/4圈
小径≈0.85d 画粗实线
外螺纹剖视画法：
A
A－A
大径 小径
A 螺纹终止线画一小段
剖面线画到大径线
⒉ 内螺纹画法
大径线画细实线
倒角圆不画
小径线画粗实线 A
机械图样中的特殊表示法
第七章 机械图样中的特殊表示法
§7－1 §7－2 §7－3 §7－4 §7－5 §7－6
螺纹及螺纹紧固件表示法 齿轮 键连接和销连接 弹簧 滚动轴承 中心孔
§7－1 螺纹
§7－1 螺纹及螺纹紧固件表示法
一、螺纹的基本知识 二、螺纹的画法规定 三、螺纹的图样标注 四、常用螺纹紧固件的种类和标记 五、螺纹紧固件的连接画法
§7－2 齿轮
一、直齿圆柱齿轮的几何要素及尺寸关系 二、直齿圆柱齿轮几何要素的尺寸计算 三、圆柱齿轮的画法规定 *四、锥齿轮、蜗杆与蜗轮的画法
齿轮
§7－2 齿轮
齿轮是在机器中传递动力和运动的零件。齿轮传动
可完成减速、增速、变向等功能。
项目七常用机件及结构要素的特殊表示法共129页文档
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
项目七常用机件及结构要素 的特殊表示法
26、机遇对于有准备的头脑有特别的 亲和力 。 27、自信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，所以我快乐。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第6章常用机件及结构要素的特殊表示法教学导航第三讲6.3 键及其联接的表示法6.4 齿轮表示法（GB/T 4459.2—2003）习题集6-14至6-16第四讲6.4 滚动轴承表示法（GB/T 4459.7—1998）6.5 弹簧表示法（GB/T 4459.4—2003）习题集6-17至6-20课堂教学6-1标准件是指结构和尺寸都符合国家标准规定的零件或部件，如螺栓、螺钉、螺母、滚动轴承和普通圆柱螺旋压缩弹簧等都是标准件（含标准零件和标准部件，轴承属标准部件）。
常用机件是指机械产品中经常出现的零件或部件，如结构和尺寸都已经标准化的标准件和部分结构要素已经标准化的机件（如齿轮和花键等）。
这些常用机件中大都含有多次重复出现的、已经标准化的结构要素（如螺纹、轮齿和键齿等），绘图时若按第5章中基本表示法的规定，画出其真实投影，则十分烦琐，为此，国家标准规定了这些机件及其结构要素的特殊表示法。
6.1螺纹表示法（GB/T 4459.1—1995）6.1.1 螺纹的基本要素螺纹的基本要素包括牙型、大径、小径、中径、螺距、导程、线数和旋向等。
（1）牙型在通过螺纹轴线的剖面上，螺纹的轮廓形状称为螺纹牙型。
相邻两牙侧面间的夹角称为牙型角。
常用的标准螺纹的牙型角及特征代号见表6-1。
表6-1 常用标准螺纹牙型种类特征代号牙型放大图说明紧固螺纹普通螺纹粗牙和细牙M常用的连接螺纹，一般连接多用粗牙。
在相同的大径下，细牙螺纹的螺距较粗牙小，切深较浅，多用于薄壁或紧密连接的零件管螺纹55°螺纹密封管螺纹R1R cR2R p包括圆锥内螺纹（R c）与圆锥外螺纹（R2）、圆柱内螺纹（R p）与圆锥外螺纹（R1）两种旋合方式。
必要时，允许在螺纹副中添加密封物，以保证连接的紧密性。
适用于管子、管接头、旋塞、阀门等55°非螺纹密封管螺纹G螺纹本身不具有密封性，若要求连接后具有密封性，可压紧被连接件螺纹副外的密封面，也可在密封面间添加密封物。
适用于管接头、旋塞、阀门等传动螺纹梯形螺纹T r用于传递运动和动力，如机床丝杠、尾架丝杠等锯齿形螺纹 B用于传递单向压力，如千斤顶螺杆（2）大径、小径和中径大径（又称公称直径）是指和外螺纹的牙顶、内螺纹的牙底相切的假想园柱或圆锥的直径；小径是指和外螺纹的牙底、内螺纹的牙顶相切的假想圆柱或圆锥的直径；在大径和小径之间设想有一圆柱或圆锥，在其轴线剖面内线素上的牙宽和槽宽相等，则该假想圆柱或圆锥的直径称为螺纹中径，如图6-1所示。
图6-1 螺纹各部分的名称及大径、中径和小径（3） 线数 形成螺纹的螺旋线条数称为线数。
有单线螺纹和多线螺纹之分。
多线螺纹在垂直于轴线的剖面内是均匀分布的，如图6-2所示。
图6-2 单线螺纹和双线螺纹（4）螺距和导程 相邻两牙在中径线上对应两点间轴向距离称为螺距。
同一条螺旋线上的相邻两牙在中径线上对应两点轴向的距离称为导程，如图6-2所示。
线数n 、螺距P 、导程P h 的关系为：P h = nP（5）旋向 沿轴线方向看顺时针方向旋入的螺纹称为右旋螺纹，逆时针方向旋入的螺纹称为左旋螺纹，如图6-3所示。
（图6-1）图6-3 螺纹的旋向螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有这五个要素都相同的外螺纹和内螺纹才能相互旋合。
6.1.2 螺纹的分类螺纹的分类情况如下： 螺纹6.1.3 螺纹的规定画法（GB/T 4459.1—1995）（1）外螺纹的画法 外螺纹的牙顶用粗实线表示，牙底用细实线表示。
在不反映圆的视图上，牙按标准化程度分按用途分标准螺纹——牙型、大经和螺距三要素符合国家标准的螺纹 特殊螺纹——只有牙型符合国家标准的螺纹 非标准螺纹——牙型不符合国家标准的螺纹紧固螺纹管螺纹传动螺纹专门用途螺纹——如氧气瓶螺纹、自攻螺纹等 普通螺纹小螺纹 粗牙螺纹细牙螺纹密封管螺纹非密封管螺纹 梯形螺纹锯齿形螺纹 矩形螺纹底的细实线应画入倒角，螺纹终止线用粗实线表示。
在比例画法中螺纹小径可按大径的85%倍绘制。
螺尾部分一般不必画出，当需要表示时，该部分用与轴线成30°的细实线画出。
在反映圆的视图上，小径用大约3/4圈的细实线圆弧表示，倒角圆不画，如图6-4所示。
图6-4 外螺纹画法（2）内螺纹的画法在不反映圆的视图中，当采用剖视图时，内螺纹的牙顶用粗实线表示，牙底用细实线表示。
采用比例画法时，小径可按大径的0.85倍绘制。
需要注意的是，内螺纹的公称直径也是大径。
剖面线应画到粗实线，螺纹终止线用粗实线绘制。
若为盲孔，采用比例画法时，终止线到孔的末端的距离可按大径的1/2绘制。
在反映圆的视图中，大径用约3/4圈的细实线圆弧绘制，倒角圆不画。
当螺纹的投影不可见时，所有图线均为细虚线，如图6-5所示。
图6-5 内螺纹画法（3）内、外螺纹旋合的画法在剖视图中，内、外螺纹的旋合部分应按外螺纹的画法绘制，其余不旋合部分按各自原有原有的画法绘制。
必须注意，表示内、外螺纹大径的细实线和粗实线，以及表示内、外螺纹小径的粗实线和细实线应分别对齐。
在剖切平面通过螺纹轴线的剖视图中，实心螺杆按不剖绘制，如图6-6所示。
图6-6 内、外螺纹旋合画法（4）牙型表示法螺纹牙型一般不在图形中表示，当需要表示螺纹牙形时，可按图6-7的形式绘制。
图6-7 螺纹牙型的表示法6.1.4 螺纹的标注方法螺纹的标注包括螺纹的标记、长度、工艺结构尺寸等。
螺纹的标记用来表示螺纹的要素及精度等。
不同种类的螺纹其标记形式不同。
下面分别介绍其标记。
（1）普通螺纹（GB/T 197—2003）完整的螺纹标记由螺纹特征代号、尺寸代号、公差带代号及其有必要做进一步说明的其他个别信息组成。
1）特征代号螺纹特征代号用字母“M”表示。
2）尺寸代号单线螺纹的尺寸代号为“公称直径×螺距”，公称直径和螺距数值的单位为mm。
对粗牙螺纹可以省略标注其螺距项。
多线螺纹的尺寸代号为“公称直径×P h导程P螺距”，公称直径、导程和螺距数值的单位为mm。
如果要进一步表示螺纹的线数，可在后面增加括号说明（使用英文进行说明。
例如双线为two starts；三线为three starts；四线为four starts）。
3）公差带代号普通螺纹公差带代号包括中径公差带代号和顶径公差带代号。
如果中径公差带代号与顶径公差带代号相同，则只注一个公差带代号。
螺纹尺寸代号与公差带代号间用“—”分开。
表示内外螺纹旋合时，内螺纹公差带代号在前，外螺纹公差带代号在后，中间用“/”分开。
在下列情况下，中等公差精度螺纹不标注公差带代号：内螺纹：5H公称直径小于1.4mm时；6H公称直径大于和等于1.6mm时。
外螺纹：6h公称直径小于1.4mm时；6h公称直径大于和等于1.6mm时。
4）其他信息标记内有必要说明的其他信息包括螺纹的旋合长度和旋向。
对短旋合长度组和长旋合长度组的螺纹，在公差带代号后分别标注“S”和“L”代号。
旋合长度代号和公差带代号之间用“—”分开。
中等旋合长度组螺纹不标注旋合长度代号（N）。
对左旋螺纹，应在旋合长度代号之后标注“LH”代号。
旋合长度代号与旋向代号之间用“—”分开。
右旋螺纹不标注旋向代号。
标注示例：左旋螺纹：M8×1—LH（公差带代号和旋合长度代号被省略）M6×0.75—5h6h—S—LHM14×P h6P2—7H—L—LH或M14×P h6P2（three starts）—7H—L—LH右旋螺纹：M6（螺距、公差带代号、旋合长度代号和旋向代号被省略）螺纹尺寸标注由螺纹长度、螺纹工艺结构尺寸和螺纹标记组成，如图6-8所示，其中螺纹标记注在螺纹大径的尺寸线。
图样中标注的螺纹长度均指不含螺尾在内的有效螺纹长度。
图6-8 螺纹尺寸的标注（2）传动螺纹 常用的传动螺纹有梯形螺纹（特征代号Tr ）和锯齿形螺纹（特征代号B ），完整的螺纹标记如下：× — —标注传动螺纹标记时，如中径和顶径公差带代号相同，只标注一次；右旋螺纹不注旋向；螺纹旋合长度为中等旋合长度（N ）时不注，长旋合长度用L 表示，短旋合长度用S 表示。
以下为梯形螺纹标记的示例：（3）管螺纹 常用的管螺纹分为螺纹密封管螺纹和非螺纹密封管螺纹。
管螺纹的标记必须标注在大径的指引线上，表6-1中管螺纹标记组成如下所示。
需要注意的是管螺纹的尺寸代号并不是指螺纹大径，其大径和小径等参数可从附录中的附表1—2和附表1—3中查出。
— —特征代号 公称直径 螺距 旋向 中径公差带代号 顶径公差带代号 旋合长度代号 非密封管螺纹标公差等级代号 旋向代号特征代号 尺寸代号 密封管螺纹标记旋向代号 特征代号 尺寸代号管螺纹的特征代号和标注示例如表6-2所示，右旋螺纹省略标注旋向代号。
表6-2 管螺纹标注示例类别 特征代号标准代号标注示例 说明60º螺纹密封管螺纹圆锥管螺纹(内外) NPTG B /T 12716－2002NPT6圆柱内螺纹NPSCNPSC3/4 55º螺纹密封管螺纹圆柱内螺纹RpG B /T 7306.1~7306.2—2000圆锥内螺纹Rc圆锥外螺纹R 1（与圆柱内螺纹配合）左旋时尾加“－LH”。
内、外螺纹只有一种公差，螺纹副尺寸代号只注一次R 2（与圆锥内螺纹配合）55º非螺纹密封管螺纹GG B /T 7307—2001外螺纹公差有A 级和B 级两种，内螺纹只有一种。
螺纹副仅注外螺纹课堂练习6-1利用量具在表6-3中的立体图上测量外螺纹的参数，然后查阅附表1-1螺纹，将测量值标准化后填入下表中。
两个同学一组，互相审核测量的结果。
表6-3 管螺纹标注示例大经小径螺距旋向牙型角螺纹参数(测量值)螺纹参数（标准值）立体图课堂教学6-26.2 螺纹紧固件常用螺纹紧固件有螺栓、双头螺柱、螺钉、螺母和垫圈。
螺栓用于被连接零件允许钻成通孔的情况；双头螺柱用于被连接零件之一较厚或不允许钻成通孔的情况；螺钉则用于上述两种情况，而且不经常拆开和受力较小的连接中。
螺钉按用途又可分为连接螺钉和紧定螺钉。
6.2.1 螺栓连接螺栓连接的紧固件有螺栓、螺母和垫圈。
紧固件一般采用比例画法绘制。
所谓比例画法就是以螺栓上螺纹的公称直径（d、D）为主要参数，其余各部分结构尺寸均按与公称直径成一定比例关系绘制。
如图6-9所示。
螺栓长度L可按下式估算：L≥t1+ t2+0.15d+0.8d+(0.2~0.3)d根据上式的估算值，从有关手册中(参见本书附表2-1)选取与估算值相近的标准长度值作为L值。
螺栓紧固件的标记见本书附表2-1。
画螺纹紧固件的装配图时，应遵守下述基本规定：（1）两零件接触表面画一条线，不接触表面画两条线。
（2）两零件邻接时，不同零件的剖面线方向应相反，或者方向一致、间隔不等。
