液压泵和液压控制阀

国开电大液压与气压传动实验报告—观察并分析液压传动系统的组成

液压传动系统是一种利用液体来传递动力的机械传动系统。在实验中，我们观察并分析了液压传动系统的组成和工作原理，并总结了一些关键点。

液压传动系统由液压泵、液压执行器、液压控制阀和液压传动管路等组成。

首先，液压泵是液压传动系统的动力源，它通过机械作业产生压力，并将液压油泵入系统。在实验中，我们使用了一台电动马达驱动的液压泵。

其次，液压执行器是液压传动系统的执行机构，其作用是将液压能转化为机械能。在实验中，我们使用了液压缸作为液压执行器。液压缸有一个活塞，液压油的作用力将活塞推动，从而产生机械运动。

然后，液压控制阀是液压传动系统的控制中心，其作用是控制液压油的流动。在实验中，我们使用了单向阀、电磁换向阀和液压电控阀等液压控制阀。

最后，液压传动管路是连接各个液压组件的管道系统。在实验中，我们使用了一根液压软管和配套的接头将液压泵与液压执行器连接起来。

在实验中，我们观察到液压传动系统的工作过程如下：首先，液压泵将压力油泵入液压传动管路。然后，液压控制阀根据控制信号的输入控制油的流动，使液压缸作出相应的运动。最后，通过适当的控制和调节，液压执行器可实现希望的运动轨迹和力。液压传动系统有许多优点，例如传动效率高、传动精度高、反应灵敏、装置紧凑等。尤其对于大功率和大扭矩的传动系统，液压传动系统是一种理想选择。

通过本次实验，我们深刻理解了液压传动系统的组成和工作原理。这对我们今后的学习和工作具有重要意义。在实际应用中，我们可以根据需要选择合适的液压元件和控制阀来设计和构造液压传动系统，实现预期的运动控制效果。

液压站组成及工作原理

液压站是一种通过液体传递能量的装置，广泛应用于各个工业领域。它由多个组件组成，每个组件都起着特定的作用，共同实现液压系统的工作。下面将详细介绍液压站的组成和工作原理。

液压站的组成主要包括液压泵、液压阀、液压缸、储油箱、滤油器、油箱加热器和控制器等。

1. 液压泵：液压泵是液压站的核心组件，它负责将机械能转化为液压能，并提供给液压系统。液压泵通常采用柱塞泵或齿轮泵，通过旋转运动将液体吸入并压缩，然后将压缩后的液体输出到液压系统中。

2. 液压阀：液压阀用于控制液压系统中液体的流动和压力。常见的液压阀有方向控制阀、流量控制阀和压力控制阀等。方向控制阀用于控制液体的流向，流量控制阀用于调节液体的流量，而压力控制阀则用于控制液体的压力。

3. 液压缸：液压缸是液压系统中的执行器，它通过液体的压力来产生线性或旋转的运动。液压缸通常由缸体、活塞和密封件组成。当液体进入液压缸时，活塞会受到压力的作用而产生运动，从而实现液压系统的工作。

4. 储油箱：储油箱用于存储液压系统中的液体，并保持液体的稳定温度。它通常由金属或塑料制成，具有足够的容量来容纳液体。储油箱还配备有油位指示器、油温计和油位控制器等附件，以监测和控制液体的状态。

5. 滤油器：滤油器用于过滤液压系统中的杂质和污染物，保持液体的清洁。它通常由滤芯和滤壳组成，滤芯可以捕捉到微小的颗粒和固体杂质，防止它们进入液压系统，从而保护液压元件的正常工作。 6. 油箱加热器：油箱加热器用于加热液压系统中的液体，以保持液体的适宜温度。在低温环境下，液体的黏度会增加，影响液压系统的工作效率。油箱加热器通过加热液体，使其达到合适的温度范围，提高液压系统的工作效率。

7. 控制器：控制器用于监测和控制液压系统的运行状态。它通常由传感器、执行器和控制电路组成，可以实现对液压系统的自动控制和调节。控制器可以监测液体的压力、流量和温度等参数，并根据设定值进行相应的调节，保证液压系统的稳定运行。

液压控制系统的基本组成

液压控制系统是一种利用液体传递能量和信号来实现工程机械运动和工作的系统。它由多个组成部分组成，每个部分都起着重要的作用，共同完成系统的控制和运行。

一、液压能源部分

液压能源部分主要由油箱、液压泵和液压马达组成。油箱是用来存储液压油的容器，它具有一定的容积和进出口口。液压泵是将机械能转换为液压能的装置，它通过旋转或往复运动产生一定压力的液体。液压马达则是将液压能转换为机械能的装置，它通过液体的压力驱动执行机构的运动。

二、执行部分

执行部分主要由液压缸和液压马达组成。液压缸是将液压能转换为机械能的装置，它通过液体的压力推动活塞运动，从而实现线性运动。液压马达则是将液压能转换为机械能的装置，它通过液体的压力驱动转子运动，从而实现旋转运动。

三、控制部分

控制部分主要由控制阀和控制阀组成。控制阀是用来控制液体流动的装置，它根据系统需求和操作信号来调节液体的流量和压力，从而实现对系统的控制。控制阀组则是由多个控制阀组合而成的装置，它可以实现更复杂的控制功能，如方向控制、速度控制、压力控制等。

四、辅助部分

辅助部分包括油管、滤油器、油温计、油压表等。油管是用来连接液压元件的管道，它起到输送液压油的作用。滤油器是用来过滤液压油中的杂质和污染物，保证系统的正常运行。油温计和油压表则用来监测液压油的温度和压力，及时发现和解决系统故障。

以上就是液压控制系统的基本组成。液压能源部分提供了液压能，执行部分将液压能转换为机械能，控制部分根据系统需求和操作信号来控制液体流动，辅助部分则起到连接、过滤和监测的作用。这些部分互相配合，共同构成了一个完整的液压控制系统，实现了工程机械的运动和工作。液压控制系统在工程机械、航空航天、冶金、石油化工等领域有广泛的应用，具有高效、可靠、灵活等优点，是现代工程技术的重要组成部分。

钳工技术—液压缸、液压马达与液压控制阀

一、液压缸

液压缸通常称为油缸，其作用是把系统的液压能，转变为往复直线运动的机械能来带动外负载。它主要以推。拉和顶压的形式对外负载工作。

液压缸的种类较多，但其工作原理基本相同。以图7－20单杆双作用活塞式液压血为例，其工作原理如下：

当油缸A口进油小口回抽时，压力油推动活塞使活塞及活塞杆向左运动，输出推力和运动；当B口进油,A口回油时，活塞及活塞杆返回。油缸的工作就是靠控制A,B口的交替进、回油来实现往复运动对外作工的。

二、液压马达

液压马达习惯上又称为油马达。它同液压缸一样，也是将液压能转化为机械能对外作功的，不同的是，液压马达是把波压能转变为旋转运动的机械能，来带动需要做旋转运动的工作机械。

液压马达与液压泵，在理论上说可以互逆使用，即具有可逆性。所以，马达的种类与泵相同，常用的液压马达有齿轮式、叶片式和柱塞式三大类。需要注意的是．油马达与油泵虽有可逆性，但实际上由于使用目的的不同，其结构是有差别的。所以，实际上一般泵与马达是不能直接互逆使用的。

三、液压控制阀

液压控制阀是用来控制系统压力、流量和液流方向的液压元件。其控制的目的在于使执行机构（液压缸、马达）输出所需要的力、力矩、速度、方向以及实现系统保护。

液压控制阀的种类很多，根据其用途不同，可分为流量阀,压力阀和方向控制阀三大类。

（I）流量控制阀：这类阀是用来调节进人液压缸或马达流量的，目的是调节其输出运动的速度，如节流阀和调速阀等。

（2）压力控制阀：它是用来控制、调节系统压力的。目的是调节液压缸或马达的输出作用力或调节运动顺序，以及系统过载保护等，如减压阀、顺序阀和安全阀等。

（3）方向控制阀：它是用来控制系统内液流方向的、以达到控制执行机构（液压马达的正反转、油缸的正反向运行等）的运动方向，如手动换向阀、电磁换向阀和单向阀等。

液压控制元件

第4章液压控制元件

在液压系统中，除需要液压泵供油和液压执行元件来驱动工作装置外，还要配备一定数量的液压控制元件，液压控制阀就是用来对液流的流动方向、压力的高低以及流量的大小进行预期的控制，以满足负载的工作要求的控制元件。因此，液压控制阀是直接影响液压系统工作过程和工作特性的重要元件。

在液压系统中，液压控制阀（简称液压阀）是用来控制系统中油液的流动方向、调节系统压力和流量的控制元件。借助于不同的液压阀，经过适当的组合，可以达到控制液压系统的执行元件（液压缸与液压马达）的输出力或力矩、速度与运动方向等的目的。

4.1 液压控制阀概述

4.1.1 液压阀的分类

液压阀的分类方法很多，根据不同的用途和结构，液压阀主要分为以下几类：

（1）按用途可以分为：压力控制阀（如溢流阀、顺序阀、减压阀等）、流量控制阀（如节流阀、调速阀等）、方向控制阀（如单向阀、换向阀等）三大类。

（2）按控制方式可以分为：定值或开关控制阀、比例控制阀、伺服控制阀。

（3）按操纵方式可以分为：手动阀、机动阀、电动阀、液动阀、电液动阀等。

（4）按安装形式可以分为：管式连接、板式连接、集成连接等。

为了减少液压系统中元件的数目和缩短管道长度尺寸，有时常将两个或两个以上的阀类元件安装在一个阀体内，制成结构紧凑的独立单元，这样的阀称为组合阀，如单向顺序阀、单向节流阀等。

4.1.2 对液压阀的基本要求

1. 液压阀的共同点

各类液压阀虽然形式不同，控制的功能各异，但各类液压阀之间总还是保持着一些基本的共同点：

（1）在结构上，所有的阀都是由阀芯、阀体和驱动阀芯动作的元部件组成；

（2）在工作原理上，所有的阀都是通过改变阀芯与阀体的相对位置来控制和调节液流的压力、流量及流动方向的；

（3）所有阀中，通过阀口的流量与阀口通流面积的大小、阀口前后的压差有关，它们之间的关系都符合流体力学中的孔口流量公式（)(mpKaq），只是各种阀控制的参数各不相同而已。

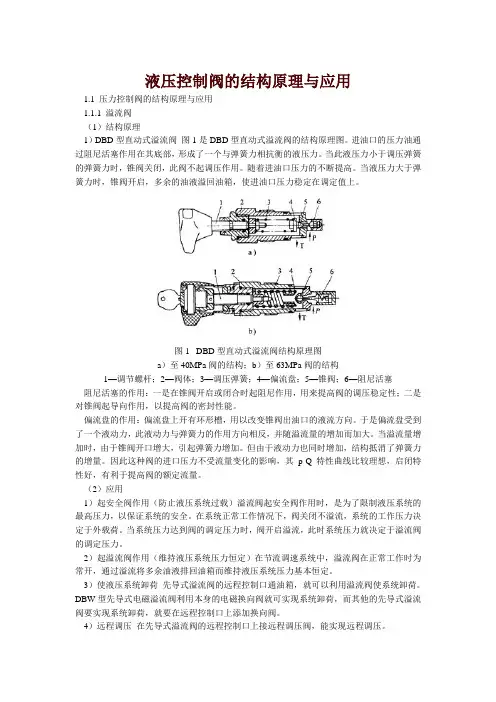

液压控制阀

液压控制阀的结构原理与应用

1.1 压力控制阀的结构原理与应用

1.1.1 溢流阀

（1）结构原理

1）DBD型直动式溢流阀图1是DBD型直动式溢流阀的结构原理图。进油口的压力油通过阻尼活塞作用在其底部，形成了一个与弹簧力相抗衡的液压力。当此液压力小于调压弹簧的弹簧力时，锥阀关闭，此阀不起调压作用。随着进油口压力的不断提高。当液压力大于弹簧力时，锥阀开启，多余的油液溢回油箱，使进油口压力稳定在调定值上。

图1 DBD型直动式溢流阀结构原理图

a）至40MPa阀的结构；b）至63MPa阀的结构

1—调节螺杆；2—阀体；3—调压弹簧；4—偏流盘；5—锥阀；6—阻尼活塞

阻尼活塞的作用：一是在锥阀开启或闭合时起阻尼作用，用来提高阀的调压稳定性；二是对锥阀起导向作用，以提高阀的密封性能。

偏流盘的作用：偏流盘上开有环形槽，用以改变锥阀出油口的液流方向。于是偏流盘受到了一个液动力，此液动力与弹簧力的作用方向相反，并随溢流量的增加而加大。当溢流量增加时，由于锥阀开口增大，引起弹簧力增加。但由于液动力也同时增加，结构抵消了弹簧力的增量。因此这种阀的进口压力不受流量变化的影响，其p-Q特性曲线比较理想，启闭特性好，有利于提高阀的额定流量。

（2）应用

1）起安全阀作用（防止液压系统过载）溢流阀起安全阀作用时，是为了限制液压系统的最高压力，以保证系统的安全。在系统正常工作情况下，阀关闭不溢流，系统的工作压力决定于外载荷。当系统压力达到阀的调定压力时，阀开启溢流，此时系统压力就决定于溢流阀的调定压力。

2）起溢流阀作用（维持液压系统压力恒定）在节流调速系统中，溢流阀在正常工作时为常开，通过溢流将多余油液排回油箱而维持液压系统压力基本恒定。

3）使液压系统卸荷先导式溢流阀的远程控制口通油箱，就可以利用溢流阀使系统卸荷。DBW型先导式电磁溢流阀利用本身的电磁换向阀就可实现系统卸荷，而其他的先导式溢流阀要实现系统卸荷，就要在远程控制口上添加换向阀。

常用液压知识点总结

液压系统主要由以下几部分组成：液压泵、液压控制阀、执行元件（液压缸、液压马达等）、储油装置、管路组件和附件等。本文将对液压系统中的一些常用知识点进行总结，包括液压泵、液压缸、液压控制阀、液压传动、液压油、液压动力、液压缸的工作原理等方面的知识点。

一、液压泵

液压泵是液压系统中的动力源，它是将机械能转换成液压能的设备。液压泵主要有齿轮泵、齿条泵、涡轮泵、柱塞泵和螺杆泵等几种类型。

1. 齿轮泵

齿轮泵是最简单的液压泵，它由双齿轮组成，通过旋转相对方向的两个齿轮来吸入、挤压和泵出液体。齿轮泵的优点是结构简单、价格低廉，但由于齿轮与壳体之间的间隙，使得密封性差，易造成泄漏。

2. 齿条泵

齿条泵是通过齿轮驱动一个或多个齿条在油箱内做往复运动，从而产生液压能。齿条泵的结构紧凑，所需的转速较高，但输出脉动小。

3. 涡轮泵

涡轮泵是一种离心泵，通过高速旋转的叶轮来形成离心力，将液体压送出去。涡轮泵可以提供较高的流量，适用于大型机械设备。

4. 柱塞泵

柱塞泵是一种高压泵，通过柱塞在缸内往复运动来产生液压能。柱塞泵具有可调的输出量和流量，适用于高压液压系统。

5. 螺杆泵

螺杆泵是一种容积变化泵，通过螺杆的旋转来改变泵腔内的容积，从而将液体压送出去。螺杆泵适用于高黏度液体的输送，但结构复杂，价格较高。

二、液压缸

液压缸是液压系统中的执行元件，通常用于产生直线运动。液压缸主要由缸体、活塞、活塞杆和密封件等部件组成。

1. 液压缸的工作原理液压缸是通过液压系统中的液压能来产生机械运动的设备。当液压油驱动活塞在缸内做往复运动时，产生直线运动的动力。液压缸的工作原理是利用液体在缸内的压力来产生机械力，由于活塞的运动，实现对外部负载的推拉操作。

2. 液压缸的种类

液压缸主要分为单作用液压缸和双作用液压缸两种。

单作用液压缸是只在一侧施加压力，另一侧自由放气，只能产生单向推动力，适用于需要单向行程的操作。

液压动力单元

是一种将液压能转换成机械能的设备。是由液压泵、油箱、液压控制阀、执行器件、油管等组成。通过液体的压缩和流动，实现机械设备的动力控制。在现代机械设备中有着广泛的应用，被称为现代机械的“心脏”。本文将对的组成、工作原理、应用场景进行介绍。

一、的组成及工作原理

1.组成

主要由三部分组成，即液动元件、执行元件和控制元件。其中，液动元件主要有油箱、液压泵等；执行元件主要有油缸、液压马达等；控制元件主要有液压阀、超压保护装置等。

2.工作原理

的工作原理是利用液体的不可压缩性和液体的压力传导性来实现机械设备的运动。主要通过液压泵将液体抽入油箱内，经过滤器之后，液体流入液压控制阀。液压控制阀负责对液压系统进行控制，以实现机械设备的动力控制。液体通过控制阀进入执行元件，推动油缸或驱动液压马达，实现机械设备的动力传递。

二、的应用场景

在现代机械设备中有着广泛的应用。常用于重型机械设备、船舶、工程机械、各类机床、自动化装置等方面，应用场景包括：

1.冶金、石化、能源等领域

可以应用于各种液压力机、振动器、电动机、工程机械等，常用于冶金、石化、能源等领域。

2.重型机械设备领域

可以应用于各种重型机械设备，如大型挖掘机、装载机、起重机、压路机等。

3.船舶领域

可以应用于船舶的主机、液压机械、舵机、缆绳机、排污器等。

4.自动化装置

可以应用于各种自动化装置，如自动化冲床、卷板机、钻床等。

三、的优缺点

1.优点

可以承受大的压力和力矩，同时其输出力易于调节。

具有高效、准确、稳定的特点，与传统机械和电气传动相比，具有更高的控制精度。

可以高效地利用能源，最大限度地节约能源消耗，从而降低了生产成本。

2.缺点

的构造复杂，维护困难。

的噪声和振动大，对环境有一定影响。

的渗漏是一个重要问题，需要严格控制。

四、结论

在现代机械设备中有着广泛的应用，其优点在于可以承受大的压力和力矩，同时具有高效、准确、稳定的特点，易于调节和节约能源消耗。但的缺点在于构造复杂、维护困难、噪声和振动大，以及对环境有一定影响，需要严格控制。

液压伺服工作原理

液压伺服系统是通过液压原理实现精确控制的一种机电装置。其工作原理如下：

1. 液压伺服系统由液压泵、液压缸、控制阀和传感器等组成。液压泵通过机械能输入，将机械能转化为流体能。

2. 液压泵将流体送入控制阀，控制阀通过调节液压流量和压力来控制流体的输出。控制阀是系统的核心部件，它根据传感器信号和预设的控制要求，将流量和压力分配到液压缸上。

3. 传感器用于感知被控对象的实际状态，并将状态信息反馈给控制阀。控制阀根据传感器的反馈信号，调整液压流量和压力，使得被控对象达到期望的位置、速度或力。

4. 液压流体进入液压缸，通过液压缸的活塞运动，产生线性位移或输出力。液压缸的活塞由流体推动，通过活塞杆连接到被控对象，将控制信号转化为机械运动。

5. 当被控对象达到期望状态时，传感器感知到的状态信息与控制阀预设的控制要求相符，控制阀停止调节。

通过以上原理，液压伺服系统实现了对机械运动的精确控制。其优点包括高承载能力、动态响应快、可靠性高、结构简单等。在工业自动化领域广泛应用，例如数控机床、起重设备、注塑机等。

液压控制系统的基本组成 2

液压控制系统的基本组成

液压控制系统是一种利用压力传递液体来实现力、运动和能量转换的控制系统。它由多个组成部分组合而成，每个部分都有着特定的功能。下面将对液压控制系统的基本组成进行详细介绍。

1. 液压源

液压源是液压控制系统的动力来源，主要由液压泵、液压马达和液压发电机等组成。液压泵负责将机械能转化为液压能，将液体压力提高；液压马达则将液体能量转化为机械能，实现运动；液压发电机则是通过液体能量转化为电能，为系统提供电力。

2. 液压执行元件

液压执行元件是液压控制系统中负责执行特定任务的部件，主要包括液压缸和液压马达。液压缸通过液压能将液体压力转化为线性运动，实现推拉工作；液压马达则将液体能量转化为旋转运动，实现转动工作。

3. 液压控制阀

液压控制阀是液压控制系统中的核心部件，负责控制液体的流动方向、压力和流量。常见的液压控制阀包括单向阀、溢流阀、节流阀、方向控制阀和比例控制阀等。这些阀门能够根据系统需求进行开启、关闭或调节，从而实现对液压能的精确控制。

4. 液压储能元件

液压储能元件主要包括液压蓄能器，用于存储液体能量以备系统需要时使用。液压蓄能器能够在系统停止供液或液压源故障时继续提供能量，保证系统的稳定运行。

5. 辅助元件

辅助元件是液压控制系统中的其他重要组成部分，主要包括油箱、滤清器、冷却器、管路和连接件等。油箱用于储存液压油，并起到冷却和滤清的作用；滤清器负责过滤液压油中的杂质，保证系统的正常运行；冷却器则通过散热将液压油的温度降低，防止系统过热；管路和连接件用于连接各个液压元件，使液体能够顺畅地流动。

液压控制系统的基本组成就是以上几个部分。通过液压源提供动力，液压执行元件实现动作，液压控制阀控制液体的流动，液压储能元件存储能量，辅助元件保证系统的正常运行。这些部分相互配合，共同完成液压控制系统的功能。

液压控制系统的基本组成是多个部分的组合，每个部分都有着特定的功能。了解和掌握液压控制系统的基本组成，对于正确使用和维护液压系统具有重要意义。
