施密特触发器原理及应用
1.施密特触发器基本原理
施密特触发器又称施密特反相器，是脉冲波形变换中经常使用的一种电路。
它在性能上有两个重要的特点：
第一，输入信号从低电平上升的过程中，电路状态转换时对应的输入电平，
与输入信号从高电平下降过程中对应的输入转换电平不同。
第二，在电路状态转换时，通过电路内部的正反馈过程使输出电压波形的
边沿变得很陡。
利用这两个特点不仅能将边沿变化缓慢的信号波形整形为边沿陡峭的矩形
波，而且可以将叠加在矩形脉冲高、低电平上的噪声有效地清除。
施密特触发器可以由门电路构成，也可作成单片集成电路产品，且后者最为
图1 CMOS施密特触发器逻辑符号及施密特电路的电压传输特性曲线
常用。图1是CMOS集成施密特触发器CD40106逻辑符号与电压传输特性曲线。
2．施密特触发器的应用
⑴ 用于波形变换
利用施密特触发器状态转换过程中的正反馈作用，可以把边沿变化缓慢的周
期性信号变换为边沿很陡的矩形脉冲信号。图2的例子中，输入信号是由直流分
量和正弦分量叠加而成的，只要以信号的幅度大于VT+即可在施密特触发器的输
出端得到同频率的矩形脉冲信号。
图2 用施密特触发器实现波形变换
⑵ 用于脉冲的整形
在数字系统，常常需要将窄脉冲进行展宽，图3是用CD40106来展宽脉冲宽
度的电路及输入、输出波形，它是利用R、C充电延时的作用来展宽输出脉冲的，
改变R、C的大小，即可调节脉宽展宽的程度。
图
图 3 施密特触发器实现窄脉冲展宽电路及其波形
⑶ 用于单稳态触发器
单稳态触发器的工作特性具有如下的显著特点：
第一，它有稳态和暂稳态两个不同的工作状态；
第二，在外界触发脉冲作用下，能从稳态翻转到暂稳态，在暂稳态维持一段
时间以后，再自动返回稳态；
V
I
V
O
t（ms）
t（ms）
VT+
V
T－
0
0
第三，暂稳态维持时间的长短取决于电路本身的参数，与触发脉冲的宽度和
幅度无关。
由于具备这些特点，单稳态触发器被广泛应用于脉冲整形、延时（产生滞后于触
发脉冲的输出脉冲）以及定时（产生固定时间宽度的脉冲信号）等。
利用施密特触发器可以构成单稳态触发器。施密特型单稳由输入脉冲下降
沿
图4 用施密特触发器构成的单稳态触发器
触发翻转。输出正脉冲，见图4。且要求T1＞TW，它的近似计算式为TW≈0.7RC。
⑷ 用于多谐振荡器
利用施密特触发器可以构成多谐振荡器。其电路如图5所示。接通电源瞬
间，电容C上的电压为0V，输出v0为高电平。v0通过电阻R对电容C充电，当
vI达到 VT＋时，施密特触发器翻转，输出为低电平，此后电容C又开始放电，v
I
下降，当vI下降到VT－时，电路又发生翻转，如此周而复始地形成振荡。其振荡
周期公式为
)ln(TTTDDTDDVVVVVVRCT
。
图5 用施密特触发器构成的多谐振荡器
施密特触发器的电路功能
施密特触发器的电路功能施密特触发器是一种基本的电子元件，常用于数字电路中，在许多应用中都有重要的作用。
它具有自锁、滞后、非线性和放大等特性，可以在数字电路中实现多种功能。
本文将对施密特触发器的电路功能进行详细介绍。
一、施密特触发器的基本结构施密特触发器由两个晶体管和几个电阻组成。
其中一个晶体管为NPN 型，另一个为PNP型。
这两个晶体管的发射极通过两个电阻相连，形成一个正反馈回路。
当输入信号达到某一阈值时，输出会从高电平转换为低电平或从低电平转换为高电平。
二、施密特触发器的工作原理当输入信号为低电平时，NPN型晶体管截止，PNP型晶体管导通，输出端Q1输出高电平；当输入信号为高电平时，NPN型晶体管导通，PNP型晶体管截止，输出端Q1输出低电平。
当输入信号变化到达某一阈值时（称为上升沿或下降沿），由于正反馈作用产生了滞后效应，在此情况下输出端Q1的电平状态将发生反转，即从高电平变为低电平或从低电平变为高电平。
这种特性使得施密特触发器可以用于数字信号的处理。
三、施密特触发器的电路功能1. 自锁功能当输入信号达到某一阈值时，输出端Q1的状态会发生反转，并且保持在相反状态，直到下一个输入信号到达阈值。
这种特性称为自锁功能。
施密特触发器可以用于数字计数器、计时器和频率分频器等应用中。
2. 滞后功能由于正反馈回路产生的滞后效应，当输入信号变化达到阈值时，输出端Q1的状态不会立即改变，而是需要一定时间才能完成状态转换。
这种特性称为滞后功能。
施密特触发器可以用于去除噪声和抖动等应用中。
3. 非线性功能施密特触发器具有非线性放大作用，可以将输入信号放大到输出端，并且不会出现负反馈现象。
因此，在数字电路中常用施密特触发器来实现逻辑门、振荡器和计数器等应用。
4. 放大功能由于正反馈回路产生的放大效应，当输入信号达到阈值时，输出端Q1的状态会发生反转，并且输出信号的幅度将增大。
这种特性称为放大功能。
施密特触发器可以用于数字信号的放大和处理。
电平偏移二极管施密特触发器
电平偏移二极管施密特触发器电平偏移二极管施密特触发器1. 简介电平偏移二极管施密特触发器是一种常用于数字电路中的触发器，用于将电压信号转换为数字信号。
它是利用二极管的压降特性和正反馈来实现的，具有较高的噪声容忍度和稳定性。
本文将深入探讨电平偏移二极管施密特触发器的原理、应用以及其优点与缺点。
2. 原理电平偏移二极管施密特触发器基于施密特触发器的原理，其特点是具有两个阈值电压：正阈值电压和负阈值电压。
当输入电压超过正阈值电压时，输出翻转为高电平；当输入电压低于负阈值电压时，输出翻转为低电平。
电平偏移二极管施密特触发器可以实现输入电压的准确判断。
其电路由两个晶体管和两个二极管构成。
两个二极管被用作输入信号的限幅器和电平偏移器，通过改变二极管的电阻来调整阈值电压。
两个晶体管用于增益放大和输出逻辑控制。
通过合理的电路设计和元件选择，可以实现较高的稳定性和可靠性。
3. 应用电平偏移二极管施密特触发器在数字电路中有着广泛的应用。
它可以用于电压比较器、频率分割器、时钟电路等各种场景中。
在电压比较器中，电平偏移二极管施密特触发器可以将连续变化的模拟电压转换成数字信号，用于电压判断和控制。
在频率分割器中，电平偏移二极管施密特触发器可以将高频信号转换为低频信号，实现频率的分频。
在时钟电路中，电平偏移二极管施密特触发器可以实现稳定的时钟信号，用于数字系统的同步和控制。
4. 优点与缺点电平偏移二极管施密特触发器具有以下优点：- 高噪声容忍度：由于采用了正反馈的设计，能够有效抑制噪声对输出的干扰，提高系统的抗噪声性能。
- 稳态电压输出：利用正负阈值电压的设定，可以实现较为稳定的输出电平。
- 低功耗：由于采用了晶体管来实现逻辑放大和输出控制，功耗相对较低。
然而，电平偏移二极管施密特触发器也存在一些缺点：- 需要精确调节：为了达到设计要求的阈值电压，对二极管的电阻需要进行精确调节，增加了制造复杂度。
- 温度敏感性：二极管的电阻与温度密切相关，温度变化会导致阈值电压的偏移，可能影响触发器的稳定性。
单片机施密特触发器程序
单片机施密特触发器程序一、施密特触发器的原理和功能施密特触发器（Schmitt Trigger）是一种具有滞回特性的触发器，其主要功能是抗干扰。
它具有两个稳定状态，并且只有当输入信号电位达到阈值时，输出端才会发生状态改变。
施密特触发器能够在一定程度上减少干扰造成的误动作，提高电路的稳定性。
二、施密特触发器在单片机中的应用在单片机中，施密特触发器常用于处理输入信号的边缘变化，将边沿变化缓慢的电压波形整形为边沿陡峭的矩形脉冲。
这有助于减少外部干扰对单片机系统的影响，提高系统的可靠性和稳定性。
三、编写施密特触发器程序的步骤和方法1.确定施密特触发器的输入和输出引脚。
2.选择合适的阈值电压，并根据实际需求调整滞回特性。
3.编写程序实现施密特触发器的功能，主要包括电平检测和状态更新两部分。
四、程序实例及解析以下是一个使用C语言实现的施密特触发器程序实例：```c#include <reg51.h>sbit INPUT_PIN = P1^0; // 输入引脚sbit OUTPUT_PIN = P1^1; // 输出引脚void main(){while (1){if (INPUT_PIN == 0) // 输入引脚为低电平时，输出高电平{OUTPUT_PIN = 1;}else{OUTPUT_PIN = 0;}_nop_(); // 延时，防止输入信号边沿过快导致误动作}}```在这个例子中，我们使用了一个简单的施密特触发器，当输入引脚INPUT_PIN的电平低于阈值时，输出引脚OUTPUT_PIN输出高电平；当输入引脚的电平高于阈值时，输出引脚输出低电平。
通过调整阈值电压和滞回特性，可以实现对不同输入信号的响应。
总之，施密特触发器在单片机中的应用可以帮助我们处理复杂的输入信号，提高系统的抗干扰能力。
在编写程序时，我们需要了解施密特触发器的原理和功能，并根据实际需求调整阈值电压和滞回特性。
施密特触发电路特点、施密特触发电路工作原理
施密特触发电路是一种具有迟滞功能的比较器电路，其主要特点和工作原理如下：
特点：
1. 滞后现象（Hysteresis）：施密特触发器有两个不同的阈值电压，即上限阈值电压（VIH或VTH+）和下限阈值电压（VIL 或VTH-）。
当输入信号从低电平上升时，一旦超过上阈值电压，输出状态就会改变；而当输出已经处于高电平后，只有当输入信号下降到低于下阈值电压时，输出才会再次翻转。
两个阈值之间的差值称为滞后电压或回差电压。
2. 噪声抑制能力：由于存在滞后特性，施密特触发器对输入信号中的噪声有很好的抑制作用。
只有噪声足够大以使输入信号跨越阈值范围时，输出才会发生变化，这样可以避免小幅度的噪声引起输出的不必要切换。
3. 波形整形：对于非理想的方波、正弦波或其他不规则波形的输入信号，施密特触发器能够将其转换为边沿陡峭、干净的数字信号，常用于波形整形应用中。
工作原理：
在施密特触发电路内部，正反馈机制被用来实现上述的滞后
行为。
电路通常包含一个比较器和一些额外的电阻和电容元件来提供正反馈。
当输入电压VIN逐渐增大：
- 当VIN小于下限阈值电压VIL时，输出保持在某一稳定状态（比如低电平）。
- 随着VIN继续增加并达到上限阈值电压VIH时，输出立即跳变到另一稳定状态（比如高电平）。
- 输出跳变的同时，正反馈通过电路设计使得即使输入电压略有下降，只要不降到下限阈值以下，输出仍会保持不变。
当需要将输出由高电平变为低电平时，VIN必须降低至低于下限阈值VIL，此时输出才会发生反向跳变。
因此，施密特触发电路以其独特的双阈值工作方式，在电子系统中广泛应用在信号检测、逻辑门电路、波形变换等领域。

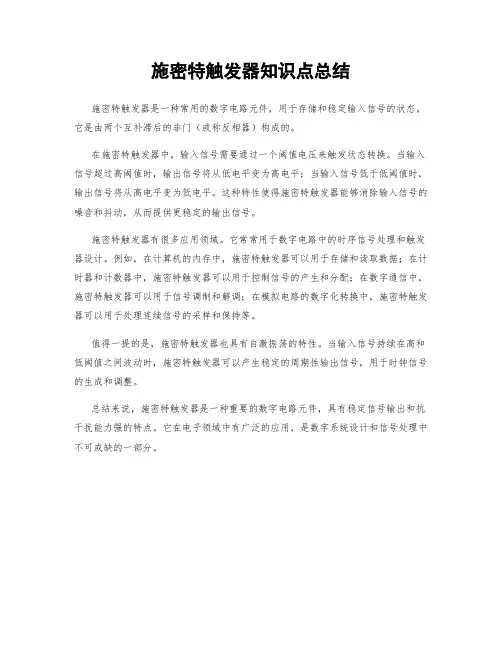

施密特触发器知识点总结
施密特触发器知识点总结
施密特触发器是一种常用的数字电路元件，用于存储和稳定输入信号的状态。
它是由两个互补滞后的非门（或称反相器）构成的。
在施密特触发器中，输入信号需要通过一个阈值电压来触发状态转换。
当输入信号超过高阈值时，输出信号将从低电平变为高电平；当输入信号低于低阈值时，输出信号将从高电平变为低电平。
这种特性使得施密特触发器能够消除输入信号的噪音和抖动，从而提供更稳定的输出信号。
施密特触发器有很多应用领域。
它常常用于数字电路中的时序信号处理和触发器设计。
例如，在计算机的内存中，施密特触发器可以用于存储和读取数据；在计时器和计数器中，施密特触发器可以用于控制信号的产生和分配；在数字通信中，施密特触发器可以用于信号调制和解调；在模拟电路的数字化转换中，施密特触发器可以用于处理连续信号的采样和保持等。
值得一提的是，施密特触发器也具有自激振荡的特性。
当输入信号持续在高和低阈值之间波动时，施密特触发器可以产生稳定的周期性输出信号，用于时钟信号的生成和调整。
总结来说，施密特触发器是一种重要的数字电路元件，具有稳定信号输出和抗干扰能力强的特点。
它在电子领域中有广泛的应用，是数字系统设计和信号处理中不可或缺的一部分。

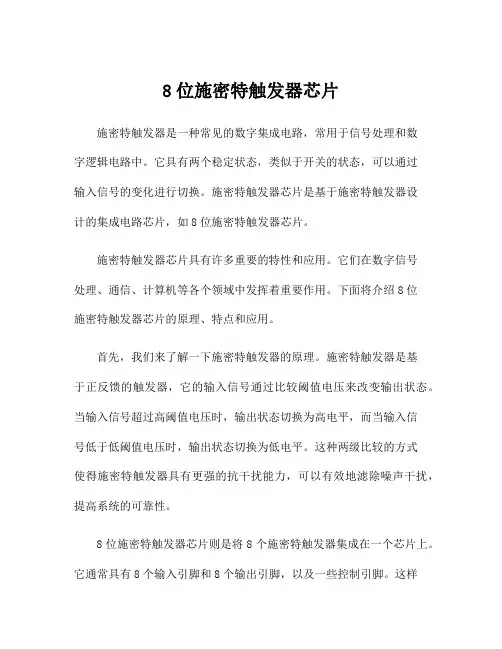

8位施密特触发器芯片
