水滑石的指标
镁铝水滑石的合成、组成分析及其晶体结构表征、市场应用
镁铝水滑石的合成、组成分析及其晶体结构表征、市场应用一、实验目的1.本实验采用共沉淀法制备镁铝水滑石；2.利用EDTA络合滴定法测定镁铝水滑石样品中Mg2+和Al3+的含量；3.热分析法确定镁铝水滑石样品中的结构水含量；4.并通过红外、X粉末衍射表征晶体结构。
二、实验原理1、合成材料水滑石是一种层柱状双金属氢氧化物，是一类近年来发展迅速的阴离子型粘土因为具有特殊的结构和物理化学性质，如带电性质阴离子可交换性吸附性能催化性能等，其在催化剂催化剂载体污水处理剂医药医药载体等众多领域具有广泛的应用典型的水滑石Mg6Al2(OH)16CO3 4H2O是一种天然存在的矿物，天然存在的水滑石大都是镁铝水滑石，且其层间阴离子主要局限为CO32-但天然镁铝水滑石在世界范围内很有限，因而人工合成镁铝水滑石的研究和应用引起了人们的高度重视和关注层状双金属氢氧化物（Layered double hydroxides,简称LDHs）是一类阴离子型粘土，又称类水滑石组成通式为：[M(II)1-xM(III)x(OH)2]x+Ax/nn-mH2O，M（II）：二价金属离子，M(III)：三价金属离子，An-：阴离子，x=M(III)／[M(II)+ M(III)]，0.2≤x≤0.33。
本实验采用共沉淀法制备镁铝水滑石；利用EDTA络合滴定法测定镁铝水滑石样品中Mg2+和Al3+的含量；热分析法确定镁铝水滑石样品中的结构水含量；并通过红外、X粉末衍射表征晶体结构。
2、共沉淀法共沉淀法是制备水滑石的基本方法, 即以可溶性铝盐和镁盐与沉淀剂反应生成沉淀物，经过滤、洗涤、干燥后制得水滑石。
根据投料方式不同可分为单滴法和双滴法。
根据沉淀方式不同衍生出低过饱和沉淀法和高过饱和沉淀法。
共沉淀法合成温度低，过程简单，制得的水滑石具有较高的均匀性、颗粒尺寸分布较窄且具有一定形貌。
但由于反应各组分的沉淀速度和沉淀平衡浓度积不可避免地存在着差异，所以导致产品组成的局部不均匀性，而且沉淀物还需反复洗涤过滤, 才能除去混入的杂质离子。
水滑石的制备方法
共沉淀法共沉淀法是最常用的合成类水滑石化合物的方法。
此法是以可溶性金属离子盐溶液与碱溶液反应生成沉淀物，晶化后过滤、洗涤、干燥后制得。
金属离子盐主要采用含M2 +、M3 + 的硝酸盐、硫酸盐、氯化物等可溶性盐; 碱溶液可用氢氧化钾、氢氧化钠、氨水、碳酸钠、碳酸钾、尿素等。
反应过程必须在过饱和状态下进行。
例如王龙等用0． 2 mol Mg ( NO3) 2·6H2O 和0． 05 mol Al( NO3) 3·9H2O 配成盐溶液，以NaOH 和Na2CO3配成碱溶液，将两溶液以1 滴/s 速度滴加至烧杯中，恒温40 ℃，pH 值保持在9 ～ 10 之间，滴加完毕后搅拌1 h，于60 ℃晶化12 h 抽滤后洗涤至中性，将沉淀烘干得到Mg /Al 水滑石。
该合成方法的关键在于调节溶液的pH 值，pH 值是根据水滑石类化合物中低价金属和高价金属的氢氧化物的溶度积常数确定的。
共沉淀法具有以下优点: ①此方法可以在常温常压下进行; ②几乎所有的M2 +、M3 + 都可以用此方法制备相应的LDHs，并且产物中的M2 + /M3 + 值和初始加入盐的比例相同; ③通过选择不同种类的盐可以得到层间不同阴离子的LDHs水热合成法水热合成法是指在密闭的压力容器中，温度为100 ～ 1 000 ℃、压力为1 MPa ～1 GPa 条件下利用水溶液中物质溶解或反应生成该物质的溶解产物并达到过饱和态而结晶生长的方法。
用共沉淀法制备LDHs，由于沉淀粒子是渐次产生，从第一个粒子的形成到最后一个粒子的产生，其时间相差很大，必然导致粒子大小不均。
为了最大限度的保证水滑石的生长环境一致，Ts Stanimirova提出水热法来合成LDHs。
它是将M2 +、M3 + 盐的混合液和沉淀剂快速混合成核，把得到的浆液迅速放入高压釜中，将高压釜放入烘箱中，在一定温度下晶化一段时间后，经过滤、洗涤、干燥得到LDHs。
该方法可使水滑石的成核与晶化过程分开，使其更好的结晶，并可以通过对晶化温度和晶化时间的调节，有效控制晶相结构及晶粒尺寸，大大缩短了水滑石的合成时间。
滑石粉水分标准
滑石粉水分标准
滑石粉水分标准
本标准规定了滑石粉的水分含量、颗粒度、硬度、白度、吸油量、挥发分、杂质含量等指标的检测方法。
1.外观检查
滑石粉应呈白色或灰白色，无杂色，具有滑腻感。
2.水分含量
滑石粉水分含量应符合表1的规定。
表1 滑石粉水分含量标准
水分含量(%) | ≤0.5 | ≤1.0 | ≤2.0
滑石粉水分含量的测定方法按照GB/T 1728的规定进行。
3.颗粒度
滑石粉颗粒度应符合表2的规定。
表2 滑石粉颗粒度标准
颗粒度(μm) | ≤75 | ≤100 | ≤200
滑石粉颗粒度的测定方法按照GB/T 1724的规定进行。
4.硬度
滑石粉硬度应符合表3的规定。
表3 滑石粉硬度标准
硬度(莫氏) | ≤1.0 | ≤1.5 | ≤2.0
滑石粉硬度的测定方法按照GB/T 1725的规定进行。
5.白度
滑石粉白度应符合表4的规定。
表4 滑石粉白度标准
白度(%) | ≥95.0 | ≥90.0 | ≥85.0
滑石粉白度的测定方法按照GB/T 1727的规定进行。
水滑石的合成及应用研究报告
水滑石的合成及应用研究报告摘要：水滑石是一种重要的层状双氢氧化镁矿物，具有广泛的应用前景。
本报告主要研究了水滑石的合成方法和应用领域，并对其未来的发展进行了展望。
通过实验证明了水滑石的制备方法，以及在催化剂、填充剂、阻燃剂等领域的应用。
1.引言水滑石（也称为水镁石）是一种层状的双氢氧化镁，化学式为Mg6Si4O10(OH)8·4H2O。
它的晶体结构使其具有多孔性和大的比表面积，从而赋予了其广泛的应用潜力。
2.合成方法目前合成水滑石的方法主要有热法、水热法、高温固相合成法等。
其中，水热法是最常用的合成方法之一、合成水滑石的关键是控制反应条件（如温度、压力、反应时间等），以及原料配方的比例。
3.应用领域3.1催化剂水滑石可以用作催化剂的载体，通过在其表面修饰不同的活性物质来实现对各种催化反应的促进作用。
例如，将贵金属或过渡金属负载在水滑石上，可以用于氧化反应、加氢反应等。
3.2填充剂水滑石的多孔结构使其具有良好的填充性能，可用作聚合物、橡胶、油漆等材料的填充剂。
填充水滑石可以提高材料的硬度、强度、耐磨性等特性，同时降低成本。
3.3阻燃剂水滑石具有优异的阻燃性能，可以用作阻燃剂的添加剂。
当材料着火时，水滑石会释放出水分，降低温度，阻止燃烧蔓延，并产生碳化物保护层，从而实现阻燃效果。
4.实验研究本研究采用水热法合成了水滑石，并对其性能进行了实验测试。
结果表明，在适当的反应条件下（如温度为100℃，反应时间为24小时），可以得到纯度较高的水滑石。
同时，使用扫描电镜、X射线衍射等技术对样品进行表征，得出了其晶体结构、比表面积等性质。
5.发展前景水滑石作为一种多功能材料，具有广泛的应用前景。
随着科学技术的发展，人们对水滑石的研究不断深入，新的合成方法和应用领域也在不断涌现。
未来，水滑石的应用将更加广泛，同时也需要进一步提高其制备方法的效率和经济性。
结论：水滑石是一种重要的层状双氢氧化镁矿物，具有广泛的应用前景。
滑石工业指标

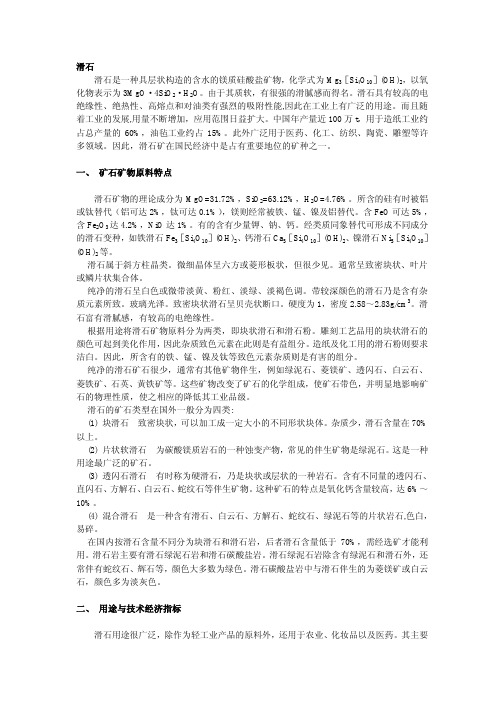

滑石滑石是一种具层状构造的含水的镁质硅酸盐矿物，化学式为Mg3［Si4O10］(OH)2，以氧化物表示为3MgO·4SiO2·H2O。
由于其质软，有很强的滑腻感而得名。
滑石具有较高的电绝缘性、绝热性、高熔点和对油类有强烈的吸附性能,因此在工业上有广泛的用途。
而且随着工业的发展,用量不断增加，应用范围日益扩大。
中国年产量近100万t，用于造纸工业约占总产量的60%，油毡工业约占15%。
此外广泛用于医药、化工、纺织、陶瓷、雕塑等许多领域。
因此，滑石矿在国民经济中是占有重要地位的矿种之一。
一、矿石矿物原料特点滑石矿物的理论成分为MgO=31.72%，SiO2=63.12%，H2O=4.76%。
所含的硅有时被铝或钛替代（铝可达2%，钛可达0.1%），镁则经常被铁、锰、镍及铝替代。
含FeO可达5%，含Fe2O3达4.2%，NiO达1%。
有的含有少量钾、钠、钙。
经类质同象替代可形成不同成分的滑石变种，如铁滑石Fe3［Si4O10］(OH)2、钙滑石Ca3［Si4O10］(OH)2、镍滑石Ni3［Si4O10］(OH)2等。
滑石属于斜方柱晶类。
微细晶体呈六方或菱形板状，但很少见。
通常呈致密块状、叶片或鳞片状集合体。
纯净的滑石呈白色或微带淡黄、粉红、淡绿、淡褐色调。
带较深颜色的滑石乃是含有杂质元素所致。
玻璃光泽。
致密块状滑石呈贝壳状断口。
硬度为1，密度2.58～2.83g/cm3。
滑石富有滑腻感，有较高的电绝缘性。
根据用途将滑石矿物原料分为两类，即块状滑石和滑石粉。
雕刻工艺品用的块状滑石的颜色可起到美化作用，因此杂质致色元素在此则是有益组分。
造纸及化工用的滑石粉则要求洁白。
因此，所含有的铁、锰、镍及钛等致色元素杂质则是有害的组分。
纯净的滑石矿石很少，通常有其他矿物伴生，例如绿泥石、菱镁矿、透闪石、白云石、菱铁矿、石英、黄铁矿等。
这些矿物改变了矿石的化学组成，使矿石带色，并明显地影响矿石的物理性质，使之相应的降低其工业品级。
共沉淀法合成水滑石工艺控制研究

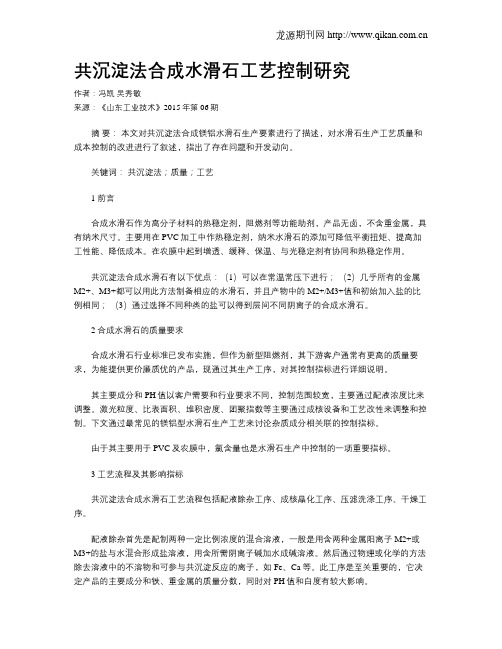

共沉淀法合成水滑石工艺控制研究作者：冯凯吴秀敏来源：《山东工业技术》2015年第06期摘要：本文对共沉淀法合成镁铝水滑石生产要素进行了描述，对水滑石生产工艺质量和成本控制的改进进行了叙述，指出了存在问题和开发动向。
关键词：共沉淀法；质量；工艺1 前言合成水滑石作为高分子材料的热稳定剂，阻燃剂等功能助剂，产品无卤，不含重金属，具有纳米尺寸。
主要用在PVC加工中作热稳定剂，纳米水滑石的添加可降低平衡扭矩、提高加工性能、降低成本。
在农膜中起到增透、缓释、保温、与光稳定剂有协同和热稳定作用。
共沉淀法合成水滑石有以下优点：（1）可以在常温常压下进行；（2）几乎所有的金属M2+、M3+都可以用此方法制备相应的水滑石，并且产物中的M2+/M3+值和初始加入盐的比例相同；（3）通过选择不同种类的盐可以得到层间不同阴离子的合成水滑石。
2 合成水滑石的质量要求合成水滑石行业标准已发布实施，但作为新型阻燃剂，其下游客户通常有更高的质量要求，为能提供更价廉质优的产品，现通过其生产工序，对其控制指标进行详细说明。
其主要成分和PH值以客户需要和行业要求不同，控制范围较宽，主要通过配液浓度比来调整。
激光粒度、比表面积、堆积密度、团聚指数等主要通过成核设备和工艺改性来调整和控制。
下文通过最常见的镁铝型水滑石生产工艺来讨论杂质成分相关联的控制指标。
由于其主要用于PVC及农膜中，氯含量也是水滑石生产中控制的一项重要指标。
3 工艺流程及其影响指标共沉淀法合成水滑石工艺流程包括配液除杂工序、成核晶化工序、压滤洗涤工序、干燥工序。
配液除杂首先是配制两种一定比例浓度的混合溶液，一般是用含两种金属阳离子M2+或M3+的盐与水混合形成盐溶液，用含所需阴离子碱加水成碱溶液。
然后通过物理或化学的方法除去溶液中的不溶物和可参与共沉淀反应的离子，如Fe、Ca等。
此工序是至关重要的，它决定产品的主要成分和铁、重金属的质量分数，同时对PH值和白度有较大影响。
水滑石 阻燃 元素
水滑石阻燃元素随着科技的不断进步，人们对于物质的认知也越来越深入。
在现代工业生产中，人们对于材料的要求越来越高，其中阻燃材料的应用越来越广泛。
而水滑石阻燃元素则是近年来备受关注的一种阻燃材料，它的独特性质和广泛应用前景引起了人们的高度关注。
一、水滑石的基本概念水滑石，又称滑石粉，是一种由天然软质矿物质组成的白色粉末。
它的主要成分是叶状硅酸镁，具有质地轻柔、耐高温、耐酸碱等特点。
由于这些特性，水滑石被广泛应用于建筑、化工、塑料、橡胶、涂料等领域。
二、阻燃材料的概念阻燃材料是指能够抑制火焰的燃烧或减缓火势蔓延的材料。
在工业生产中，阻燃材料的应用非常广泛，例如建筑材料、电子产品、汽车、飞机等领域。
阻燃材料的发展已经成为当今科技领域的热点，各个国家和企业都在不断研究和开发新型的阻燃材料。
三、水滑石阻燃元素的性质水滑石阻燃元素是一种基于水滑石的阻燃材料。
它的主要成分是水滑石、硅酸铝、氢氧化铝等，通过复合改性技术制备而成。
水滑石阻燃元素具有以下性质：1.优异的阻燃性能水滑石阻燃元素具有优异的阻燃性能，能够有效抑制火焰的燃烧。
它能够在高温环境下形成一层炭化层，阻止火势蔓延。
同时，水滑石阻燃元素还能够减少烟雾和有毒气体的产生，保障人们的生命安全。
2.良好的物理性能水滑石阻燃元素具有良好的物理性能，如低密度、耐磨性、耐腐蚀性等。
这些性能使得水滑石阻燃元素在应用中具有更广泛的适用性。
3.环保无害水滑石阻燃元素是一种环保无害的材料，它不含有害物质，对环境和人体无害。
在现代人们对环境和健康的要求越来越高的情况下，这是水滑石阻燃元素的重要优势。
四、水滑石阻燃元素的应用前景水滑石阻燃元素具有广泛的应用前景。
它可以应用于建筑、电子、汽车、飞机和船舶等领域，为人们的生命财产安全保驾护航。
具体应用如下：1.建筑领域水滑石阻燃元素可以用于建筑材料中，如隔墙板、天花板、地板等。
在火灾发生时，它能够有效地抑制火势蔓延，保障人们的生命安全。
水滑石经济效益简介演示
医药领域需求
水滑石在药物载体、药物缓释等 方面的应用将进一步受到关注，
市场需求也将随之增长。
技术创新方向
合成技术改进
提高水滑石的合成效率、降低成本，实现大规模 工业化生产。
功能性拓展
通过改性、复合等手段，拓展水滑石在新能源、 医药等领域的应用。
环保技术研发
研究水滑石在环保领域的新技术、新应用，提高 其环保效果和经济效益。
运行成本，提高治理效果。
成功案例三：水滑石源领域的应用有助于提高能源 利用效率和降低能源成本，促进新能源产业 的发展。
详细描述
水滑石作为一种新型无机材料，在新能源领 域中具有广泛的应用前景。例如，利用水滑 石的离子交换性能和催化性能，可以开发高 效、低成本的燃料电池和太阳能电池。同时 ，水滑石还可以应用于储能材料、智能电网 等领域，提高能源的利用效率和稳定性，为
新能源产业的发展提供有力支持。
THANKS
谢谢您的观看
水滑石在化工领域的应用具有显著的经济效益，能够提高产品质量、降低生产成本，并减少环境污染 。
详细描述
水滑石作为新型无机材料，在化工领域中广泛应用于催化、吸附、离子交换等方面。通过水滑石的应 用，可以提高产品的性能和纯度，降低生产过程中的能耗和物耗，从而降低生产成本。同时，水滑石 的环保性能也得到了广泛认可，能够减少化工生产对环境的污染。
政策支持与推动
政府将加大对水滑石产业的支持 力度，包括资金扶持、税收优惠
等政策措施。
政府将推动水滑石产业与新能源 、环保等产业的融合发展，鼓励 企业进行技术创新和产业升级。
政府将加强水滑石产业的标准制 定和产品质量监管，推动产业健
康发展。
04
水滑石的案例分析
最新水滑石的结构和性质以及市场应用介绍
1 水滑石的结构和性质水滑石是一类具有特殊结构和性能的无机化合物结晶体，化学名称为碱式碳酸镁、铝水合物，英文名称为Hydrotalcite。
自然界中所见到的自然状态的水滑石，数量很少，仅在俄罗斯、挪威等少数地区以矿物形式存在。
由于此类化合物有独特的性质和特点，各国用化学合成方法，相继投人科研力量，研制出百余种结构不同的水滑石，其中一些品种已经投入工业化生产。
水滑石作为新颖的化工产品，在化学工业、塑料工业、医药业中得到广泛的应用。
水滑石结构与水镁石Mg(OH)2结构相似，由MgO6八面体组成菱形单元层，由于Mg与AL离子半径相近，层板上Mg与AL离子相间排列，Mg与AL层带正电荷，两侧为带负电的OH-层，再外侧为碳酸根与H20层。
水滑石受热时，低于200℃，仅释放少量结晶水；在280℃左右，释放的都是游离水(结晶水)；高于350℃时，丢失水及碳酸根离子转化的C02；直到450℃左右，丢失的都是水和C02。
低于500℃，分解过程仍是可逆的。
水滑石热分解曲线如图1所示。
图1: 水滑石热分解曲线应用于农膜的水滑石要求颗粒度较小，理想状态是球型结构，目前生产合成水滑石的公司和专利较多，专利和专论文献每年有百篇，其中报道较多的常用水滑石分子式见表1.水滑石结构中还可含有其他金属离子，因此水滑石是一类化合物，它的主要性质和特征相同，结构和性能是有差异的。
2 水滑石在农用薄膜中的作用水滑石在农膜中的应用有很多优点：增透、缓释、保温、与光稳定剂有协同和热稳定作用等，使水滑石与其他缓释剂相比有显著的优越性。
2.1 水滑石的增透作用在农膜中透光性能可用两个概念来表述：透光率和透明度。
透光率是透过农膜光线的光通量与入射光的光通量之比(用％来表示)，透射光包括直射光和散射光。
透明度是直射光的透过能力，不包括散射光，一般用雾度来表示。
雾度是偏离入射光方向的散射光光通量与透过光光通量之比。
因此，雾度大也就是透明度不高。
冬季，为了提高塑料大棚内的温度，增加农作物产量，我国北方地区希望使用透光性能好、雾度低的农膜来铺设，主要用于反季节栽培的日光温室。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
靖江市康高特塑料科技
特性 PROPERTIES 典型分析(Typical analysis) 等级Grade
FM-300
比重Specific gravity (g/ml) 2.1
重金属含量Heavy metals < 10 ppm
干燥失量Loss on drying (105°C, 1hr) 0.5%
脱水开始温度Starting temperature of deHydration 约185°C
比表面积BET (m2/g) 6-13
体积密度Apparent specific gravity (g/ml) 0.38
吸油量Oil absorption capacity (ml/100g) 50
粒度测定Particle size distribution
平均粒径Average particle size (μm) 0.7
热稳定性
Heat Stability 与硬脂酸锌热稳定剂并用
Combination with Zn-St
优越Very good 与甲基锡热稳定剂并用
With Tin-mercapto
良好Good
透明性Transparency 硬制品Rigid 良好Good
软制品Flexible 优越Very good
着色性
Early coloring 与甲基锡热稳定剂比较
with Tin-mercapto
正常Normal
应用推荐Recommended application 软质Flexible PVC
此表数据不能作为标准用途使用(典型值不应用作考核指标)
Data in this brochure can not be used for standard purposes。
项目指标
氧化镁(MgO)含量∕(％)34.5±2.5
氧化钙(CaO)含量∕(％) 4.0±0.4
氧化锌(ZaO)含量∕(％) 5.8±0.5
氧化铝(Al
2O
3
)含量∕(％)14.6±1.0
铁(Fe)含量∕(％)≤0.01 重金属(以Pb计)含量∕(％)≤0.001 平均粒径∕(μm) ≤10 PH值(2％悬浮液) 8±1 干燥减重∕(％)≤ 1.0。
