丝网印刷实验报告实验性质：丝网印刷是一门融艺术设计学，印刷学和美学等多学科理论知识与设计实践相结合的课程。
实验类型：验证性实验实验目的：根据专业特点，结合当前的丝网印刷技术，通过对印前设计，印后加工，丝网印刷的基本常识和印刷过程中的常见问题分析，是学生了解丝网印刷知识的同时，更好的掌握设计与印刷之间的关系，明确印刷品的设计如何服务于印刷工艺的要求，使最终的印刷成品效果最大限度的达到预期的设计要求，同时，了解丝网印刷中一些特殊的工艺如何应用于设计，是印刷中的工艺手段变为设计中的设计手段。
丝网印刷的原理：就是在制好版的网面上用挤压的方法，将印刷油墨通过网版上的微小孔隙转移到承印物的表面上，完成印刷过程，得到所需的印刷品。
丝网印刷流程：设计图案- 制作菲林- 绷网- 干燥- 晒版- 调墨- 装版- 对位- 印刷一、绷网1.网框的表面处理（粗化和去污）把网与丝网沾合的一面清洗干净，用细砂纸将网框摩擦干净去掉残留的胶及其它物质，并且使网框表面粗糙。
易于提高网框与丝网的沾接力。
2、刷涂沾网胶用大约为框条宽一半的毛刷或油画笔将配好的粘网胶涂在网框的粘网面上，一般以两次涂成为好，涂一遍表面干燥后再涂第二遍。
3、裁取丝网布裁切边平行于丝网的经纬丝线（手撕比裁剪好）。
4、绷网a、气动绷网机原理气动绷网机采用压缩空气驱动汽缸活塞，推动网夹运动对丝网产生均匀一致的拉力。
根据绷网尺寸的大小可以分别配置12，16，24个网夹。
一般气动绷网机的气压可在8—10kgf/cm内调节。
b、夹网（采用正绷网）将若干个高度一致的网框放在绷网机的平台上。
根据网框的尺寸配置和选定网夹的尺寸和数量。
每边组合的网夹总长度应短于网框的内边长约10cm，布置网夹时两相对边上网夹的数量，长短，及位置都应对称。
将网布夹入绷网机网夹，内并使丝网的经纬线与网夹边保持平行。
并尽可能挺直，切忌斜拉网。
c 、拉网转动摇杆，使丝网机托板顶高，然后两人同时在A —C ，B —D 方向转动手轮，使框面密接丝网，同时用张力计测量张力值，反复拉紧，直至张力稳定在额定值为止，一般为5.5mm 。
丝网印刷培训
虚印
原 因：一般为我们的印刷参数不好或者印刷刮条不平。有 时也可能是我们的网版使用的时间太长而造成虚 印，台面的不平。
解决方法：我们此时可以观察印刷后刮条刮拭的网版是否干 净，试着抬高丝网间距，加大印刷的压力和刮条深 度。如果仍然不干净的话，可以尝试着更换刮条。 如果刮得干净看看网版的总的印刷数量，如果是因 为网版使用的时间太长而造成虚印，将网版更换。
LOGO
丝网印刷培训
中电投西安太阳能电力有限公司 CPI XI’AN SOLAR POWER CO., LTD
中电投西安太阳能电力有限公司 CPI XI’AN SOLAR POWER CO., LTD
中电投西安太阳能电力有限公司 CPI XI’AN SOLAR POWER CO., LTD
中电投西安太阳能电力有限公司 CPI XI’AN SOLAR POWER CO., LTD
中电投西安太阳能电力有限公司 CPI XI’AN SOLAR POWER CO., LTD
丝网印刷工艺
常用参数说明
Speed upward 网板上升速度，这是Z向电机在印刷完成后从印刷位置向 上移动至停止位置的速度。此值设定过慢时，会使硅片来不及脱离网版而 造成粘片； QUEEGEE Down-stop 刮刀高度，这是印刷时刮刀的位置，这个参数的 零点以网版承载浆料的一面为准，由于丝网间距和刮板高度为两个不同的 电机进行控制，所以他们并不与snape-off相关联，如果操作人员改变了 snap-off，一定要同步修改这个参数，但一般在压力模式下，此值变更的意 义不大； Park 刮刀的停止位置，印刷和回墨完成后，印刷头的停止位置。 Pressure 刮刀压力，印刷时括刀下降到Down-stop位置，这个位置的参数 必须设置得比电池稍低（0.3-0.4mm应该足够了)，这样实际的压力（左边 显示的数值）才能达到设置值。单位是牛顿，在压力模式下，印刷压力越 大，瞬时刮刀下降的位置就会越低，很可能会远超过0.3-0.4宜。实 际参数设定时，压力越大，承印量越小，压力越小，承印量越大，，压力 的变化实际是刮刀位置的变化。
丝网印刷工艺培训资料
丝网印刷总览
丝网印刷基本组成部件 待印基体及印刷设备
待印基体-硅片（单晶，多晶；125mm，156mm，甚至210mm）
印刷设备（印刷区）
ASYS印刷设备
丝网印刷总览
印刷设备(ASYS 设备)
Asys印刷机
丝网印刷总览
丝网印刷基本组成部件
印刷设备-具体结构剖析
抽真空气孔 负压固定 待印刷硅片
•丝印二道 •Al浆印刷 •背电场印刷，基体电荷采集以及作为反射电子 的反射场，增加电池转换效率
•丝印三道 •Ag浆印刷 •一次完成电池正面主栅以及细栅印刷，用于电 池电荷收集与传导
丝网印刷在光伏行业中的应用
大全太阳能丝网印刷过程(正银两次印刷，四步印刷)
Print 3
•丝印二道 •Al浆印刷
•背电场印刷，基体电荷采集以及作为反射电子 的反射场，增加电池转换效率
什么是丝网印刷？
丝网印刷
在交织的网布上进行一定的开口设计，以形成特定的图形，然后通过印 刷（刮刀在网版上的行走），让浆料穿过网布上的开口区域，从而将图 形呈现在基体上的一种印刷技术
丝网印刷技术的最大优点是：简单，快捷
丝网印刷在光伏行业中的应用
在光伏行业，丝网印刷主要应用于电池的电极成形
• 刮刀在网版上来回行走，带动浆料在网版上来回行走，部分浆料透 过网版，在待印基体上形成所需印刷的图形 • 乳胶开口区除直接完成图形成形外，乳胶厚度也影响着因数图形的 高度 • 网版线宽，目数，线径影响浆料在印刷过程中的穿过性
丝网印刷总览
丝网印刷基本组成部件 网版 （三道正电极网版）
印刷网布 印刷图形
有机物 不同类型碎/废硅片按具体要求分类处理 烘干炉为高温工作环境，对烘干炉进行保养时，确保温度已至室温，以防
丝印技术Word

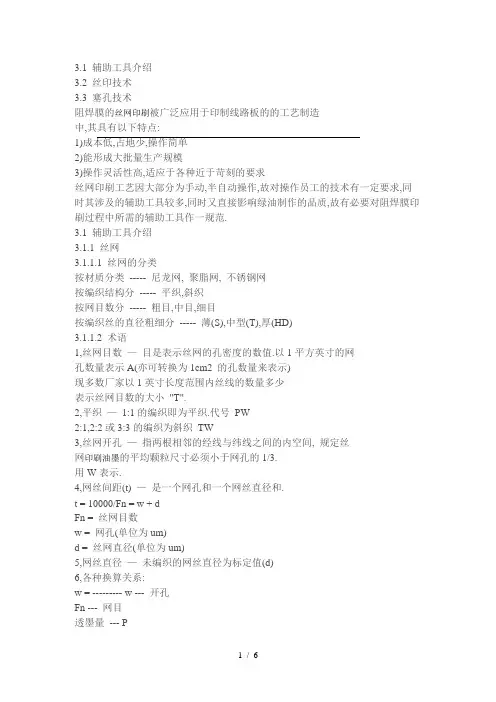

3.1 辅助工具介绍3.2 丝印技术3.3 塞孔技术阻焊膜的丝网印刷被广泛应用于印制线路板的的工艺制造中,其具有以下特点:1)成本低,占地少,操作简单2)能形成大批量生产规模3)操作灵活性高,适应于各种近于苛刻的要求丝网印刷工艺因大部分为手动,半自动操作,故对操作员工的技术有一定要求,同时其涉及的辅助工具较多,同时又直接影响绿油制作的品质,故有必要对阻焊膜印刷过程中所需的辅助工具作一规范.3.1 辅助工具介绍3.1.1 丝网3.1.1.1 丝网的分类按材质分类----- 尼龙网, 聚脂网, 不锈钢网按编织结构分----- 平织,斜织按网目数分----- 粗目,中目,细目按编织丝的直径粗细分----- 薄(S),中型(T),厚(HD)3.1.1.2 术语1,丝网目数—目是表示丝网的孔密度的数值.以1平方英寸的网孔数量表示A(亦可转换为1cm2 的孔数量来表示)现多数厂家以1英寸长度范围内丝线的数量多少表示丝网目数的大小"T".2,平织—1:1的编织即为平织.代号PW2:1,2:2或3:3的编织为斜织TW3,丝网开孔—指两根相邻的经线与纬线之间的内空间, 规定丝网印刷油墨的平均颗粒尺寸必须小于网孔的1/3.用W表示.4,网丝间距(t) —是一个网孔和一个网丝直径和.t = 10000/Fn = w + dFn = 丝网目数w = 网孔(单位为um)d = 丝网直径(单位为um)5,网丝直径—未编织的网丝直径为标定值(d)6,各种换算关系:w = --------- w --- 开孔Fn --- 网目透墨量--- PP =( W Fn )2 X D 丝网厚度--- D25.4mmFn3.1.1.3 具体实例:丝网的完整表达为:丝网类型+ 丝网目数+ 网丝直径+ 特殊处理PET 1000 140 - 34 Y PW OSC材料压平单织质量/型号黄色网丝直径丝网目数每一厘米内有140根网丝,每根网丝标定的直径为34um3.1.1.4 聚脂网与尼龙网,不锈钢网的性能比较:丝印制作选用的网纱,九成以上为平织聚脂类网纱.常用网纱使用情况:36T,43T,51T ——阻焊网版90T,120T,140T ——字符网版(黄网解析度高于白网)51T,68T ——碳油网版18T,24T ——可剥胶网版3.1.1.5 网版的制作(挡点网,文字网)3.1.1.5.1 制网工艺流程图绷网洗网涂覆感光浆曝光显影烘网封网使用3.1.1.5.2 制网步骤---- 绷网即将丝网安装并夹于专用网框上,再通过拉伸张紧达到要求.为保证图像质量,一般有如下要求:A. 张力均匀,否则会因绷网不均而影响尺寸准确度及定位精度B. 绷网角度,为提高下油量,一般网框与网布成22.5°少量绷成90°,45°C. 为避免张力损失和丝网撕裂,拉网逐步张紧,一般分三步D. 边角适当留5--10CM的余量,以避免张力过大破网绷好的网需进行张力测定,达到标准张力值应停止紧网,使丝网静置15分钟,以便张力进一步均匀传导并便张力稳定,选用张力计测张力时,一般采用5点测量法,即网板中心与四角均匀选择5个测试点,无论哪一点经向,纬向均需测一次,张力值变化应在标准范围内,一般不应超过2N/cm.正常绷好的网应放置48小时后待用.---- 洗网,脱脂处理为增强感光层的附着力,同时去除丝网表面的油污,灰尘,制板前需对网版作脱脂处理.脱脂处理可采用专用的"磨网膏"作轻度研磨,以帮助感光胶同丝网的粘结.网纱的附着力.脱脂时,用一个软毛刷将适量的脱脂剂分散在湿的丝网上面,使其静置几分钟,然后用高压水喷枪彻底冲洗.注意:1. 经过处理的丝网表面应完全亲水,丝网的表面需形成均匀的水膜,否则需重新作脱脂处理.2. 脱脂后不应再用手触摸网,同时应立即涂覆感光乳剂.---- 涂覆感光层介绍两种涂覆感光层的方法:1)直接涂覆感光乳剂即采用合适之涂胶器,在丝网两侧涂上一层均匀的感光乳剂层2)毛细菲林直接法即采用加贴菲林膜来代替感光层,粘贴方法如下:膜片放在一个平面上,乳剂面朝上.把经润湿的网版小心地放在膜上,使它们接触,膜片通过毛细作用被吸附到丝网上,用一个刮刀将多余的水刮除,后送入烘箱内干燥.干燥后取下菲林保护塑料片基,等待曝光注意事项:1.涂覆感光浆要保证厚薄均匀,涂层过厚,结合力差且易磨损,同时影响分辨率,故字符网因图形线条较细,涂层应稍薄些.一般丝印绿油网正反刮涂三次(可根据要求烘干后再进行刮涂以提高版膜厚度),涂层过薄,同样无法实现精细图形,故一般字符网刮两次.2. 烘干温度不可超过50℃直接涂覆感光乳剂与毛细直接法的比较极佳佳边缘清晰度0.7~2mil0.5~1.5mil2~4mil3~5mil分辨率佳佳耐溶剂性佳极佳耐磨性薄膜直接贴于网上,干燥,除菲林保护塑料片基,曝光,显影直接涂覆网上,干燥,曝光,显影制作方法光敏聚合物制作在透明薄膜上光敏树脂基本组成毛细直接法直接涂覆感光乳剂1) 在已烘干的感光版膜上帖好黑菲林进行真空曝光,曝光能量可通过做曝光尺进行确定,21级光级表一般控制6-7格残膜.2)真空度一般控制在60-70cmHg---- 曝光曝光图形设计要求1,阻焊挡点图形设计要求:挡点网图形与客户设计无关,根据孔的类型设计1,开窗孔2,无开窗的孔3,过电孔4,挡点到线的距离,到开窗的距离2,文字图形设计要求字符高度,线条宽度,字符到PAD距离---- 显影与冲洗1.冲洗网版需采用均匀精细的喷雾,高压水枪的压力以不损伤膜版边缘为限.2.网版冲洗的水温应为室温(15~25℃),水温过高会造成膜版过度膨胀,图形边缘模糊;水温过低,显影时间长浪费资源.3.高压水枪应移动冲洗,以避免压力集中损伤图形边角.显影并清水冲洗后,应送至烘箱干燥.---- 封网做好的网版在烘干后需以水溶性封网浆在网版周边空白区域进行封闭,同时应进行检网,以确保网版的质量.---- 网版的使用1. 网版在使用时应尽量减少通过网框螺栓调整位置,以避免网版变形.2. 网版使用完毕后,应即时用洗网水,布碎进行清洗,以保证网版的透墨性.3.1.2 丝印刮胶3.1.2.1刮胶成分,功能目前PCB行业广泛采用的胶条为聚氨脂弹性体,肖氏硬度在60~800,刮胶具有以下功能:1)使油墨穿过网版的网孔.2)使网版与承印物保持紧密的接触.3)使网版顺应承印物的表面.4)扫除网版上多余的油墨.3.1.2.2刮胶的硬度刮胶的硬度通常在60~800之间,刮胶硬度低,适宜印表面不平的表板,因为软的刮胶能便油墨更好的透过风版面附着在板面上,但缺点是不能承受过大的压力,丝印过程中刮胶易弯曲.刮胶硬度高,耐溶剂,耐磨损,可以印刷更精细的图案.但同时它会使油墨的通过量较少,需较大的压力印刷,从而降低了网版的使用寿命.刮板在使用过程中,随着时间的增加,胶条硬度下降,同时刀刃会磨损,故胶刮使用后应及时清洁,去除其上残存油墨,定期返磨,胶条伸出刀鞘长度低于2.5cm需更换3.1.2.3 胶刮的存放及保养1)避免胶刮互相叠压或受到其它硬物的挤压.2)存放在阴凉的地方,避免接近任何发热源,以免影响胶刮的物理特性.3)避免受到阳光及紫外光的照射.4)不可把胶刮浸在油墨和溶剂内,因胶刮吸收过量溶剂后会引致缺口.5)所有型号的阻焊油墨均对胶刮的稳定性有破坏,故胶刮使用后应及时清洁,去除其上残存油墨3.1.3 丝印机手动丝印机适用于小批量,且要求不高的制板, 目前大多数PCB厂采用半自动水平丝印机制板.3.1.4 辅助底座为缩短制板周期,采用辅助底盘进行双面同时印刷:辅助底盘实际为一支撑钉床,此钉床在一些成品后露铜位安装平钉,部分孔内安装尖钉,以使用在印刷第二面时,用此尖钉将板子支撑起,避免绿油擦花.(对于要求不严的板,可直接用尖钉顶在基材上,制作两面公用的钉床用白网丝印)规格:1) 钉床基板:1.6mm2) 钉与钉之间距离为10--20mm3) 尖钉----- 作VIA孔孔内之支撑4) 平钉----- 基材之支撑尖钉钉床基板（注：可编辑下载，若有不当之处，请指正，谢谢!）[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]。
丝网印刷教程PPT课件
丝网印刷概述 丝网印刷材料 丝网印刷制版 丝网印刷工艺
第1页/共164页
第一节 丝网印刷概述
一 丝网印刷的基本原理 二 丝网印刷的定义 三 丝网印刷的特点 四 丝网印刷适用范围
第2页/共164页
一. 丝网印刷的基本原理
丝网印刷属于四大印刷术（凸版印刷，
凹版印刷，平版印刷，孔版印刷）中的孔版 印刷。
第49页/共164页
网框的类型
木网框
一般自制角铁固定主要用于小型网版印刷。
金属网框
一般是空心的，材料截面形状有：矩形、方形等， 要求：框角磨圆，无毛刺，强度高受力大
第50页/共164页
框材的选择
框材
木 铝 钢铁
优点
缺点
投资少
易变形， 不耐用
稳定 耐用 成本高 轻便
坚固耐用 需防锈 定性型好 搬运费力
缺点
成本高，绷网难； 一旦有折痕，则报废。
第33页/共164页
压平丝网
单面或双面经过辊压处理的丝网。有聚脂压平丝网和金属压平丝网。它的特点是：表面光滑，油墨转 移量减少，印刷墨层变薄，特别适用于UV油墨。
一般的，压平丝网的厚度减小在20%～50%.例如：54T（中级）尼龙丝网通过墨量为：38cm3/㎡，而 54T压平丝网为：23cm3/㎡ 。
第66页/共164页
丝网感光膜
制作丝网感光膜
的工艺流程：
聚脂片基涂感光层
--->曝光显影--->将图文转移到 丝网上--->加压（使印版与图文结 核紧密）--->干燥--->涂胶。
第24页/共164页
应该有与承印物、印刷图象相适应的结构。如目数、通孔率和丝网厚度。 要有耐受油墨、清洁剂等化学作用的性能。
印刷设备——丝网印刷 文档
一、丝网印刷简介丝网印刷在我国的历史悠久，它起源于我国秦汉时期的夹缬印花法，距今已有2000多年的历史，我国现代丝网印刷是进入80年代后，随着改革开放而不断深入发展起来的一门新兴技术。
网印工艺由于其印刷承印物及方式的特殊性，犹如蒙着面纱的楼兰新娘，令无数业内外人士叹为观止。
丝网印刷技术是一门古老而又年轻的工艺技术，习惯上人们把这门工艺技术称为丝网印刷。
随着人类社会的发展和科学技术的进步，尤其是20世纪90年代科学技术的飞速发展其被赋予了新的内容焕发出了青春的活力。
丝网印刷的印刷对象可以是纸张、纸板、木质品、塑料、纺织品、陶瓷制品、金属、毛皮和后几种材料的合成材料。
它不但可用于印刷平面的物体，而且可以印刷圆形、凸形、凹形及不规则形状物体。
正因如此，丝网印刷是一个必然产物。
但是，由于有关它的技术细节是一种商业秘密，它的发展也只是在悄悄地进行。
但是不管如何，它在不断地进步和发展，而且前景广阔。
现代丝网印刷的发展起源于美国。
从丝网印刷的先驱哈瑞.莱瑞.海特和爱德华.欧文斯算起，丝网印刷早在20世纪初期就已经开始了。
丝网印刷的第一次尝试是由美国密歇根州底特律的佛软斯.威利特完成的，它在毛布三角旗上进行了丝网印刷。
丝网印刷是把带有图像或图案的模版被附着在丝网上进行印刷的。
通常丝网由尼龙、聚酯、丝绸或金属网制作而成。
当承印物直接放在带有模版的丝网下面时，丝网印刷油墨或涂料在刮墨刀的挤压下穿过丝网中间的网孔，印刷到承印物上。
丝网上的模版把一部分丝网小孔封住使得颜料不能穿过丝网，而只有图像部分能穿过，因此在承印物上只有图像部位有印迹。
换言之，丝网印刷实际上是利用油墨渗透过印版进行印刷的，这就是称它为丝网印刷而不叫蚕丝网印刷或绢印的原因，因为不仅仅蚕丝用作丝网材料，尼龙、聚酯纤维、棉织品、棉布、不锈钢、铜、黄铜和青铜都可以作为丝网材料。
二、丝网印刷机工作原理1）平网平面丝网印刷机工作原理①平网平面丝网印刷机的工作循环程序。
丝网印刷工艺ppt课件
Sep. 1st 2002 Concise History
Q
4.5.2.5 其它丝网制版方法
1. 红外线制版法： 使用特殊合成树脂，遇热收缩打开网孔 阳像底片晒版
2. 腐蚀法丝网制版： 使用厚度40微米左右的铜箔、钼箔、不锈钢箔 正面涂光敏抗蚀膜，腐蚀出均匀砂目 背面涂光敏抗蚀膜，阳像底片晒版，腐蚀使两面穿通
• 工艺流程：
转贴感光胶片： 干燥：热风 剥离片基：
晒版：丝网晒版机 阳像底片！
显影：
修整：
Sep. 1st 2002 Concise History
Q
三种工艺的比较
直接法：直接把感光胶涂布于网上，图像直接晒到丝网上 间接法：图形晒到感光片上，显影后把感光层转移到网上 直间法：把感光片上的感光层转贴到网上，图形直接晒到网上 直接法：工艺简单，质量差，耐印率好，成本低 间接法：……复杂，……好，………差，……高 直间法：……较简单……居中………居中……居中
Sep. 1st 2002 Concise History
Q
3. 电镀法丝网制版 使用耐电镀感光液 将电镀形成的金属转移到丝网上
Sep. 1st 2002 Concise History
Q
Q
4.5.1.5 丝网晒版机
Sep. 1st 2002 Concise History
Q
4.5.2丝网制版工艺
直接制版法 间接制版法 直接间接混合法 喷墨丝网制版法 激光丝网制版法 其它制版法
根据建立膜层的 方法不同
Q
4.5.2.1 直接制版法
直接法：直接把感光胶涂布在网面上，经晒版显影制得印版。
Q
4.5.2.4 激光丝网 制版法
The shortest stencil production method is the direct exposure of the emulsion-coated screen by laser beam. The laser beam destroys the emulsion in the image area. The emulsion is cured on the non-printing areas (UV light). This method is only suitable for metal mesh and not for the customary polyester mesh. It is only used in exceptional cases, mainly in textile and tile printing.
丝网印实习报告
丝网印实习报告第一篇：丝网印实习报告丝网印实习报告一、实习目的这次的服饰手工艺制作是我们第一次接触关于服装设计这个专业的实践活动，目的重大。
它不仅是为了提高我们的动手实践能力，也是为我们以后更好地了解服装设计这个专业打下基础。
我认为其主要目的还是让我们了解丝网印这个服饰图案制作的流程，以及相关的设计软件操作。
为此我总结的目的有以下几个方面：1．了解丝网印制作流程，提高实践能力这是传统服饰手工艺中的一部分，有着深厚的文化底蕴。
我们想深入了解这部分就必须实践体会，通过整个制作流程的接触更好地提升我们的专业技能。
2.培养兴趣，发展爱好。
通过实践，我们会对服饰图案制作产生浓厚兴趣，大大提升了我们学习专业的积极性。
3.文化继承和发展通过实践继承，我们在了解传统服饰艺术的同时也可在这个技术上产生新的想法和创意。
二、实习内容首先说下制作流程：1.设计好图案底稿2.在PHOTO SHOP和CORELDRAW里修图3.用硫酸纸打印修好的图案4.在纸上涂增墨剂5.在绷好的画框上涂感光胶并在机器上曝光6.用高压水枪冲掉感光部分呈现图案。
7.在T恤上印压图案我设计的是一对可爱的卡通人物，标有mother father的字样。
在设计过程中我发现图案越简单越能出效果，并且线条要有厚度，给人顺畅的感觉为宜。
在印刷的时候老师说涂一种颜色比较适合，染料是一次性刷过的涂两种颜色容易混乱。
我进行了两种颜色的尝试，在一种颜色内套印了另一个颜色，由于技术有限，制作的过程很繁琐，但最终得到了我所希望的效果。
三、实习总结这次的丝网印制作极大地提高了我对服饰制作的兴趣，到现在我仍然能体会到制作完成时的心情，是成功的喜悦也是对未来学好专业的信心。
第二篇：印后加工实习报告印后加工覆膜及问题分析摘要：纸包装的印刷往往会在印后有覆膜的工序。
覆膜后的包装不但增强了表面强度、光泽度模切烫印压痕，而且提高了制品的档次，因此覆膜工序在纸包装尤其是纸盒包装品中很常见。
丝网印刷工艺 实验报告
丝网印刷工艺实验报告《丝网印刷工艺》实验报告卢凌舍主编西北工业大学1实验一丝网版制作一、实验目的通过实验加深学生对丝网印刷工艺课程理论知识的理解，熟悉绷网工具设备的结构、工作原理、操作方法及使用注意事项，了解各种丝网的印刷适性。
掌握实验的操作流程和注意事项。
二、实验内容和基本要求掌握绷网的原理与方法、手工绷网操作及绷网质量控制的手段。
要求课前预习工艺流程及操作步骤，试验中操作设备工具、使用试剂注意安全。
三、实验仪器和设备1. 手持重力订书机2. 绷网钳3. 电吹风四、实验步骤1. 裁取丝网布裁切边平行于丝网的经纬丝线，尺寸比网框四周各大2-4cm2. 用清水打湿丝网3. 在重力订书机中装上订针4. 绷网（1）丝网的经纬线与框边平行的放在框上（2）从丝网框一个短边开始，使用重力订书机固定（3）固定另外一条长边（4）固定剩余短边和长边在操作过程中，注意用绷网钳将丝网拉紧，保持经纬线挺直。
（5）整边：将多余的丝网剪去并修齐。
2（6）网版标注绷好的网版，应在框架方便处，注明下列内容：丝网的材质、目数及绷网日期等。
如：单纱尼龙110 2000.8.5标注的字符，最好用耐溶剂的双组分油墨书写，或在其上涂覆一层耐溶剂的透明涂料。
这样，网版长期保存和反复使用都不会搞错。
裁去多余丝网（7）清洗将绷好的丝网用洗衣粉、洗洁精或乙醇等作为清洗剂进行清洗，再用清水冲净，经热风干燥后待用。
不能用肥皂或汽油等作为清洗剂清洗丝网，以免影响感光胶(膜)的附着牢度。
网版前处理的好坏，可观察水在丝网上的分布情况加以判断：水冲丝网呈片状，即为合格；若见反泼现象，表示反泼处仍有污渍，必须继续处理。
五、实验报告要求拍摄操作过程及最终网版照片，打印提交。
六、思考题1、填写以下数据：试验中所用网框的尺寸：cm 丝网的尺寸：cm 2、绷网张力受那些因素影响？3、操作步骤照片34实验二晒版一、实验目的通过实验加深学生对丝网印刷工艺课程理论知识的理解，熟悉晒版设备的结构、工作原理、操作方法及使用注意事项，了解各种感光材料的印刷适性。
丝网印刷工艺培训(完整版)
