2020-2021备战中考化学压轴题专题复习——金属与酸反应的图像的综合

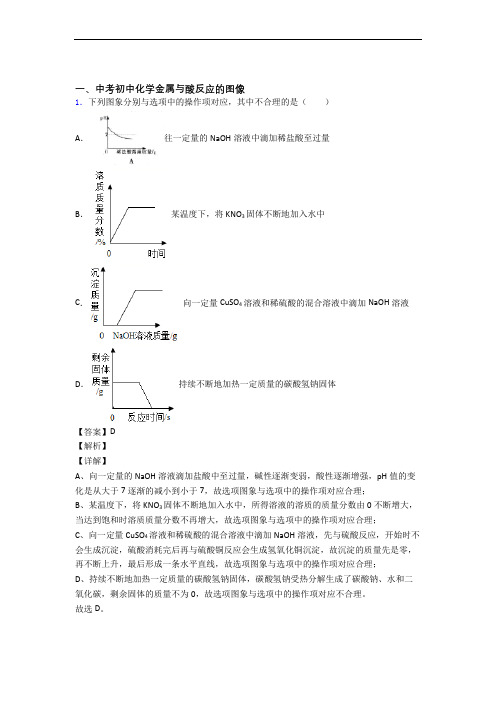

一、中考初中化学金属与酸反应的图像 1．下列图象分别与选项中的操作项对应，其中不合理的是（ ）

A． 往一定量的NaOH溶液中滴加稀盐酸至过量

B．某温度下，将KNO3固体不断地加入水中

C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液

D．持续不断地加热一定质量的碳酸氢钠固体

【答案】D 【解析】 【详解】 A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变

化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理； B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，

当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理； C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不

会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理； D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二

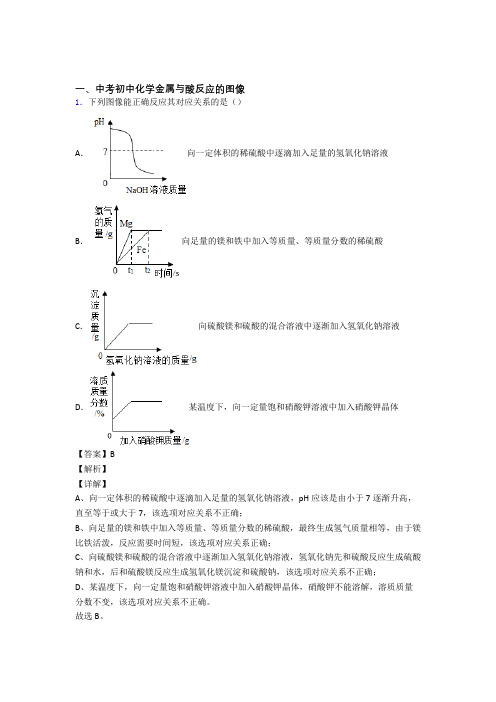

氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。 故选D。 2．下列图像能正确反应其对应关系的是（） A．向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液

B．向足量的镁和铁中加入等质量、等质量分数的稀硫酸

C．向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液

D．某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体

【答案】B 【解析】 【详解】 A、向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液，pH应该是由小于7逐渐升高，

直至等于或大于7，该选项对应关系不正确； B、向足量的镁和铁中加入等质量、等质量分数的稀硫酸，最终生成氢气质量相等，由于镁

比铁活泼，反应需要时间短，该选项对应关系正确； C、向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸

钠和水，后和硫酸镁反应生成氢氧化镁沉淀和硫酸钠，该选项对应关系不正确； D、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，硝酸钾不能溶解，溶质质量

分数不变，该选项对应关系不正确。 故选B。

3．如图所示四个图像，分别对应四个过程，其中不正确的是 A．向一定量的锌中加入足量的稀盐酸

B．向一定量硫酸铜溶液中加入足量的铁

C．足量锌、铁中分别加入等质量、等质量分数的稀硫酸

D．等质量的锌和铁中分别加入足量等质量分数的稀硫酸

【答案】B 【解析】 【分析】 【详解】 A、向一定量的锌中加入足量的稀盐酸，锌完全反应后质量为0，不符合题意；

B、向一定量硫酸铜溶液中加入足量的铁，铁和硫酸铜反应生成硫酸亚铁和铜，

44=Fe+CuSOFeSO+Cu，每56g固体铁加入置换出64g铜单质，反应后固体质量增加，

溶液的质量减小，反应完后不再减小，符合题意； C、足量锌、铁中分别加入等质量、等质量分数的稀硫酸，锌的活动性强，在相同的时间内

生成的氢气多，稀硫酸的质量相同，完全反应后生成的氢气相同，不符合题意； D、等质量的锌和铁中分别加入足量等质量分数的稀硫酸，相同的酸反应，生成的氢气质

量相同，根据反应方程式：22Zn+2HCl=ZnCl+H22Fe+2HCl=FeCl+H每生成2g氢气需要锌的质量为65g，需要铁的质量为56g，等质量的锌和铁中分别加入足量等质量分数的稀硫酸，完全反应后，铁生成的氢气多，不符合题意。故选B。

4．下列图像能正确反应其对应关系的是() A．某温度下，向一定量接近饱和的硝酸钾溶液中不断加入过量

的硝酸钾 B．向一定量氢氧化钙溶液中加入过量的碳酸钠溶液

C．向一定量稀盐酸中滴加过量的氢氧化钠溶液

D．等质量的镁和锌同时分别放入两份溶质质量分数相同的足

量稀盐酸中 【答案】B 【解析】 【分析】 【详解】 A.某温度下，向一定量接近饱和的硝酸钾溶液中不断加入过量的硝酸钾晶体，当达到饱和

后固体就不会溶解，所以质量分数不会一直增大，选项错误； B. 向一定量氢氧化钙溶液中加入过量的碳酸钠溶液，碳酸钠和氢氧化钙反应生成碳酸钙沉

淀和水，完全反应后，沉淀不再增加，选项正确； C.向稀盐酸中滴加过量的氢氧化钠溶液，随着反应溶液的pＨ值会增大，当氢氧化钠过量后溶液的pＨ值就会大于７，选项错误； D.等质量的镁和锌同时分别放入两份溶质质量分数相同的足量稀盐酸中，镁的活动性大于

锌，所以镁先反应完，但是镁的相对原子质量小于锌的相对原子质量，所以镁反应完后产生的氢气质量多，选项错误。 故选B。

5．向一定量的稀硫酸中加入锌粉直至过量，如图所示的图象中，若以加入的锌粉质量为横

坐标，则纵坐标是指

A．溶液的质量

B．生成气体的质量

C．溶液中硫酸的质量

D．溶液中硫酸锌的质量

【答案】A 【解析】 A、由于Zn+H2SO4=ZnSO4+H2↑，每65份质量的锌参与反应就会生成2份质量的氢气，说

明溶液的质量随着反应的发生在逐渐的增多至不再发生变化，但溶液本来就有，所以不会从零开始，故A正确； B、由于反应中生成的气体即氢气，质量是从零开始，故B错误；

C、稀硫酸是反应物，因此它的质量随着反应的进行在逐渐的减小，最后为零，故C错

误； D、硫酸锌是生成物，所以其起始点应该是零．故D错误．

故选A． 【点评】本题主要考查了金属在和稀酸发生反应的过程中引起的一系列的变化，从而加深学生对该类化学反应的进一步的理解和应用．

6．下列图象与对应实验相符合的是( )

A．向pH=1的稀盐酸中逐滴加入pH= 13的氢氧化钠溶液 B．向等质量、等浓度的稀硫酸中分别加入足量的金属镁和锌

C．将一定质量的不饱和硝酸钾溶液恒温蒸发至有晶体析出

D．向氢氧化钾与氯化钡的混合溶液中逐滴加入稀硫酸

【答案】D 【解析】 【分析】 【详解】 A、向pH=1的稀盐酸中逐滴加入pH= 13的氢氧化钠溶液，pH 逐渐增大，由于反应生成

水，溶液的pH不能大于13；故选项错误； B、向等质量、等浓度的稀硫酸中分别加入足量的金属镁和锌，镁的金属活泼性强，镁产生

氢气的速率快；故选项错误； C、将一定质量的不饱和硝酸钾溶液恒温蒸发至有晶体析出，溶质质量分数先增大，待有晶

体析出时，质量分数不变；故选项错误； D、向氢氧化钾与氯化钡的混合溶液中逐滴加入稀硫酸，钡离子与硫酸根直接反应产生硫

酸钡白色沉淀；故选项正确； 故选：D。

7．下列四个图象的变化趋势，能正确描述对应操作的（ ）

A．足量的铁片和铝片分别与等质量、等浓度的稀盐酸反应 B．将浓盐酸敞口放置在空气中

C．向氢氧化钾和硝酸钡的混合溶液中，逐滴滴加稀硫酸

D．向pH＝12的氢氧化钠溶液中不断加入水

【答案】A 【解析】 【分析】 铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀。 【详解】 A、在金属活动性顺序中，铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，

铝排在铁的前面，反应速度比铁快，在图象中，斜率表示的就是反应的速度，斜率越大，反应速度越大，足量的铁与铝与相同的酸反应，生成氢气的质量相同，故A正确； B、浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，而图象显示其质量

分数增大，故B不正确； C、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀，而图象显示是过

一段时间才出现沉淀，故C不正确； D、pH＝12的氢氧化钠溶液，显碱性，向pH＝12的氢氧化钠溶液中不断加入水，pH不可

能小于7，故D不正确。故选A。 【点睛】 浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，氢氧化钠溶液，显碱性，稀释pH不可能小于7。

8．下列图象中有关的量的变化与对应叙述相符的是（ ） A B C D 向盐酸中加入的氢氧化钠溶液为mg时，所得溶液显碱性 向三份完全相同的稀盐酸中分别加入甲、乙、丙三种金属，则甲、乙的金属活动性比丙的强 用等质量、等浓度的双氧水分别制取氧气 将a、b、c三种物质的饱分别由t1℃升温至t2℃时溶液变成不饱和溶液

A．A B．B C．C D．D 【答案】B 【解析】 【分析】 【详解】 A、向盐酸中加入的氢氧化钠溶液为mg时，pH<7，所得溶液显酸性，该选项错误；

B、向三份完全相同的稀盐酸中分别加入甲、乙、丙三种金属，甲、乙能和稀盐酸反应，丙

不能和稀盐酸反应，则甲、乙的金属活动性比丙的强，该选项正确； C、过氧化氢分解生成水和氧气，加入催化剂时反应速率快一些，但是最终生成氧气质量相

等，该选项错误； D、将a、b、c三种物质的饱和溶液分别由t1℃升温至t2℃时，a、b溶液变成不饱和溶

液，c仍然是饱和溶液，该选项错误。 故选：B。

9．下列四个图像不能正确反映对应变化关系的是( )

A．向质量相等的锌粉和铁粉中分别加入浓度相等且足量的稀硫

酸
