山东省济南市2018年中考物理专题复习物体的运动
中考物理复习专题力和运动考点解析
力和运动专题复习考点分析1.力：力的单位；力的作用效果；力的三要素；力的示意图；施力物体和受力物体；力的测量。
2.作用力与反作用力。
3.重力：大小；方向；重心；重力的示意图。
4.弹力：形变；弹性；大小；方向；基本特征。
5.弹簧测力计：用途；构造；原理；测量范围；使用方法。
6.摩擦力：产生条件；方向；分类；影响因素。
7.平衡状态、平衡力、二力平衡：静止或匀速直线运动；平衡条件。
8.牛顿第一定律：惯性；惯性的利用与危害。
知识解读1.力产生的条件：(1)必须有两个或两个以上的物体；(2)物体间必须有相互作用(可以不接触)。
2.力的作用效果：力可以改变物体的运动状态，也可以改变物体的形状。
3.力的三要素：大小、方向、作用点。
4.力的示意图：用一条带箭头的线段把力的大小、方向、作用点都表示出来。
在同一示意图中，力越大，线段越长。
5.力的测量：(1)测力计：测量力的大小的工具。
(2)测力计的分类：弹簧测力计、握力计。
6.弹簧测力计：(1)原理：在弹性限度内，弹簧的伸长与所受的拉力成正比。
(2)观察量程、分度值；(3)观察指针是否指在零刻度；(4)使用前轻轻来回拉动挂钩几次，防止弹簧卡壳；(5)测力时，要使弹簧中心的轴线方向跟所测力的方向一致；(6)被测的力(物)一定要挂在弹簧测力计的挂钩一端，严禁倒挂；(7)读数时，应让指针与刻度板保持相对静止，视线要与刻度板面垂直；(8)要及时将弹簧恢复原状，以免弹簧受力太久，弹性受损。
(9)在用弹簧测力计测量力时，不可超越弹簧测力计的量程。
(10)物理实验中，有些物理量的大小是不宜直接观察的，但它变化时引起其他物理量的变化却容易观察，用容易观察的量显示不宜观察的量，是制作测量仪器的一种科学方法，这种科学方法称做“转换法”。
7.重心位置求法：质量分布均匀的形状规则的物体的重心在其几何中心上；质量不均匀的物体重心，跟其形状、质量的分布有关；对于质量分布不均匀、形状不规则的薄板其重心位置可以通过悬挂法得到。
(山东专版)2018年中考物理真题精选11~简单机械
一、选择题1. 如图所示，重400N的物体在30N的水平拉力F的作用下，以0.1m/s的速度沿水平地面向左匀速直线运动了10s，滑轮组的机械效率为80%，则在此过程中，下列说法正确的是（ACD）A．绳子自由端移动的距离为3m B．有用功为400JC．拉力F的功率为9W D．物体与地面间的滑动摩擦力为72N2.（2018济宁）下列各选项中，完全正确的是( D )A B C D3.（2018莱芜）如图所示，用30N的拉力F沿水平方向拉绳子的一端，使重400N的物体A以0.1m/s的速度沿水平地面向左匀速运动了10s，已知滑轮组的机械效率为80%，则此过程中（D）A．绳子自由端移动的距离为1mB．滑轮组对物体A的水平拉力为90NC．拉力F的功率为3WD．拉力F所做的有用功为72J4.（2018聊城）人体中的许多部位都具有杠杆的功能。
如图是人用手托住物体时手臂的示意图，当人手托5kg的物体保持平衡时，肱二头肌收缩对桡骨所施加力的大小一定（ B ）A．大于5kg B．大于49N C．小于49N D．等于49N5.（2018聊城）工人师傅搬运货物时，在地面和卡车的车厢间倾斜放置一长木板搭成斜面，将地面上的货物沿斜面匀速拉上车厢用时15s。
已知车厢高1.5m，木板长3m，货物质量为60kg，沿斜面所用的拉力为400N，g=10N/kg，则下列说法正确的是（BD ）A．工人做的总功为900J B．工人做的额外功为300JC．工人做功的功率为60W D．此斜面的机械效率为75%6. 图（a）所示的杠杆是水平平衡的。
如果在支点两侧的物体下方分别加挂一个等重的物体，如图（b）所示，则杠杆（A）A．右端下沉B．左端下沉C．要保持平衡应将左端的物体向右移动D．要保持平衡应在右端再加挂一个物体二、填空题1.（2018东营）如图所示，杠杆AOB能绕O点转动。
在A点挂一重物G，为使杠杆保持平衡且用力最小，在B点施加一个力，这个力应该是图中的__F2__。
2018年中考物理专题复习作受力分析示意图练习卷

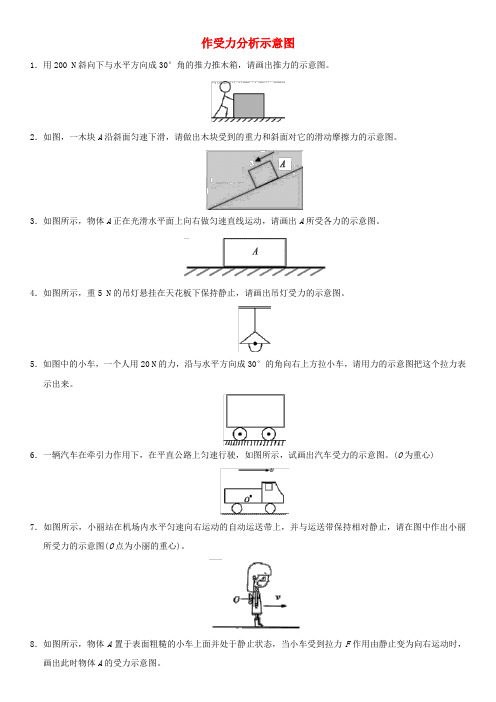

作受力分析示意图1．用200 N斜向下与水平方向成30°角的推力推木箱，请画出推力的示意图。
2．如图，一木块A沿斜面匀速下滑，请做出木块受到的重力和斜面对它的滑动摩擦力的示意图。
3．如图所示，物体A正在光滑水平面上向右做匀速直线运动，请画出A所受各力的示意图。
4．如图所示，重5 N的吊灯悬挂在天花板下保持静止，请画出吊灯受力的示意图。
5．如图中的小车，一个人用20 N的力，沿与水平方向成30°的角向右上方拉小车，请用力的示意图把这个拉力表示出来。
6．一辆汽车在牵引力作用下，在平直公路上匀速行驶，如图所示，试画出汽车受力的示意图。
(O为重心)7．如图所示，小丽站在机场内水平匀速向右运动的自动运送带上，并与运送带保持相对静止，请在图中作出小丽所受力的示意图(O点为小丽的重心)。
8．如图所示，物体A置于表面粗糙的小车上面并处于静止状态，当小车受到拉力F作用由静止变为向右运动时，画出此时物体A的受力示意图。
9．如图是吊车起吊货物的结构示意图，伸缩撑杆为圆弧状，工作时它对吊臂的支持力始终与吊臂垂直，使吊臂绕O 点缓慢转动，从而将货物提起，请画出伸缩撑杆对吊臂的支持力F1的示意图及重物G对吊臂拉力F2的力臂。
10．你玩过“竹蜻蜓”(图)的玩具吗？用手搓动它的杆部，它就能腾空而起。
请画出它在空中旋转时竖直方向上的受力示意图。
11．如图所示，小刚用绳子拉木箱，请画出：①木箱受到的重力示意图；②木箱受到的拉力示意图。
12．一个鸡蛋悬浮在盐水中处于静止状态，O为鸡蛋的重心，请在图中画出鸡蛋受力的示意图。
13．在图中画出汽车受到的重力。
14．形状不规则物体的重心，一般不容易确定。
我们可以用“悬挂法”来确定薄板的重心。
照图甲那样，在薄板上的某一点A用线把它悬挂起来，当薄板静止时，用铅笔沿悬线在薄板上画出一条竖直线AB。
再通过另一点C 把薄板悬挂起来，薄板静止时如图乙所示。
请在图乙中画出此薄板的重心O，要求保留作图痕迹。
2018年中考物理试题分项版解析汇编(第01期)专题04机械运动(含解析)
专题4 机械运动一、单选题1．某品牌无人驾驶汽车在一段平直公路上匀速行驶6.9km，用时5min45s，消耗燃油1.5kg，已知汽车的牵引力是2000N，燃油的热值为4.6×107J/kg，假设燃油完全燃烧。
通过计算可知，下列结果正确的是（）①汽车行驶速度是20km/h ②消耗的燃油完全燃烧放出的热量是6.9×107J③汽车牵引力做功的功率是30kW ④汽车发动机的效率是20%A. 只有①和②B. 只有②和③C. 只有①和④D. 只有②和④【来源】2018年山东省泰安市中考物理试题【答案】D③匀速行驶时汽车受到的牵引力与阻力是平衡力，所以汽车牵引力做功的功率是：，故③错误；④汽车发动机的做的功为：，汽车发动机的效率是：，故④正确。
.故选D。
2．下列数据中，最接近生活实际的是（）A. 人体正常体温约为42℃B. 泰山山顶上的大气压约为1.8×105PaC. 一支新 2B 铅笔的长度约为 50cmD. 一位普通初中生的质量约为 50kg【来源】2018年山东省泰安市中考物理试题【答案】D故选D。
点睛：此类型的题目要求对所学的物理量有熟悉的认知，特别是单位大小要认识清楚，要多注意理论联系实际，生活中留心积累。
3．向前直线行驶的车内，小明给小芳连拍两张照片如图所示。
拍照过程中车可能（）A. 向西加速B. 向东加速C. 向西减速D. 向东减速【来源】广东省广州市2018年中考物理试题【答案】C【解析】解有甲图到乙图可以看出广州塔相对于车来说像东运动了一段距离，所以拍照过程中车在向西运动，再者乙图中水杯的水的运动情况可知，车在向西作减速运动，故答案为C 。
4．图是常用的5号电池的示意图，其型号的另一种表示方法为“14500”，前两位数是直径，后三位数是高度。
这型号电池高度为（）A. 14mmB. 145mmC. 500mmD. 50.0mm【来源】广东省广州市2018年中考物理试题【答案】D【解析】由题意可知：“14500”，前两位数是直径，后三位数是高度。
2018年山东省济南市历下区中考物理一模试卷和答案
C．市区“禁鸣喇叭”，这是在噪声的传播环节减弱噪声的
D．蝙蝠利用超声波确定目标的位置，说明声音能传递信息
13．（4 分）体育运动中涉及到了许多物理知识，下列说法正确的是（ ）
A．篮球投篮出手后如果外力全部消失，将会做匀速直线运动
第 3 页（共 21 页）
B．踢出去的足球最终会停下来，是因为受到摩擦阻力的作用 C．多次用力垫起排球，手臂感到疼是因为力的作用是相互的 D．射箭时，箭离开弓弦后由于受到惯性作用仍继续向前飞行 14．（4 分）小明进行了如图所示的四次测量，其中读数正确的是（ ）
小乐老师的（ ）
A．动能增大，势能不变，机械能增大 B．动能不变，势能减小，机械能减小 C．动能减小，势能增大，机械能不变 D．动能不变，势能增大，机械能增大 9．（3 分）小东在实验能力考查练习时，发现“速度”实验中，在路程相同时，自己的小车
第 2 页（共 21 页）
比小宇的慢很多。通过观察他认为问题出在斜面的组装方式不同，如图所示。根据这一 现象他提出下列四个科学问题，最有探究价值且易于探究的是（ ）
11．（4 分）人体的密度和水差不多，以下是小文同学对自己所做的估测，其中正确的是（ ）
A．身高约为 165dm
B．质量约为 60kg
C．体积约为 60dm3
D．步行速度约为 5m/s
12．（4 分）下列有关声现象的说法，正确的是（ ）
A．太空中，两名宇航员不能直接对话，因为真空不能传声
B．用大小不同的力拨吉他同一根弦，可以改变声音的响度
雨后彩虹
4．（3 分）如图所示，一束平行光经过一凸透镜，调节光屏的位置直到在屏上得到一个最小、
最亮的光斑。小明用此凸透镜做“探究凸透镜成像规律”的实验，当物体距凸透镜 30cm
2018年中考物理总复习能与功专题训练

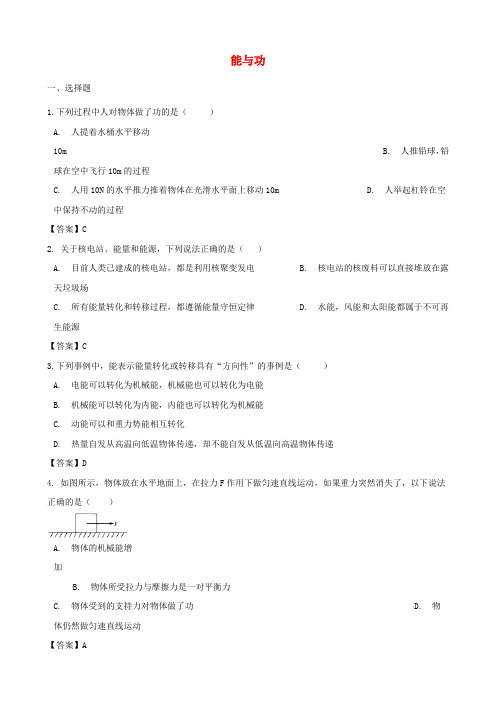

能与功一、选择题1.下列过程中人对物体做了功的是（）A. 人提着水桶水平移动10m B. 人推铅球，铅球在空中飞行10m的过程C. 人用10N的水平推力推着物体在光滑水平面上移动10mD. 人举起杠铃在空中保持不动的过程【答案】C2. 关于核电站、能量和能源，下列说法正确的是（）A. 目前人类己建成的核电站，都是利用核聚变发电B. 核电站的核废枓可以直接堆放在露天垃圾场C. 所有能量转化和转移过程，都遵循能量守恒定律D. 水能，风能和太阳能都属于不可再生能源【答案】C3.下列事例中，能表示能量转化或转移具有“方向性”的事例是（）A. 电能可以转化为机械能，机械能也可以转化为电能B. 机械能可以转化为内能，内能也可以转化为机械能C. 动能可以和重力势能相互转化D. 热量自发从高温向低温物体传递，却不能自发从低温向高温物体传递【答案】D4. 如图所示，物体放在水平地面上，在拉力F作用下做匀速直线运动，如果重力突然消失了，以下说法正确的是（）A. 物体的机械能增加B. 物体所受拉力与摩擦力是一对平衡力C. 物体受到的支持力对物体做了功D. 物体仍然做匀速直线运动【答案】A5.关于功、功率、机械效率，下列说法正确的是（）A. 机械的效率越高，做功越多 B. 机械的效率越高，做功越快C. 机械的功率越大，做功越多 D. 机械的功率越大，做功越快【答案】D6.一个物体由A点自由下落时，相继经过B、C两点，如图所示，已知AB=BC，物体在AB段重力做功W1，功率P1；在BC段重力做功W2，功率P2，则下列关系正确的是（）A. W1=W2， P1＞P2B. W1=W2， P1=P2C. W1=W2， P1＜P2 D. W1≠W2， P1≠P2【答案】C7.分别用如图所示的甲、乙两个滑轮组，在5s内将重为100N的物体G匀速提升2m，每个滑轮的重均为10N．不计绳重及摩擦，此过程中（）A. F甲小于F乙B. 甲的机械效率小于乙的机械效率C. F甲做的功大于F乙做的功 D. F甲做功的功率等于F乙做功的功率【答案】D8.下列四种现象中，只有能的转移而不发生能的转化过程的是（）A. 冬天，用手摸户外的铁块时感到冷B. 植物吸收太阳光进行光合作用C. 水蒸气会把壶盖顶起来 D. 闭合开关，电灯会发光【答案】A9.如图所示，用F=50牛的水平拉力拉着重500牛的物体，在水平地面上匀速行驶5米，拉力所做的功为（）A. 250焦B. 2500焦 C. 500焦 D. 750焦【答案】D10.某滑轮组改进后提高了机械效率，用这个滑轮组把同一个物体匀速提高到同样的高度，改进后与改进前相比（）A. 总功减少，有用功不变 B. 总功增加，有用功不变C. 总功和有用功都增加 D.总功和有用功都减少【答案】A11.如图所示，为运动员投掷铅球的过程示意图,下列有关说法错误的是（）A. 在a到b的过程中，运动员对铅球做了功B. 在b到c的过程中，运动员对铅球没有做功C. 在c到d的过程中，没有力对铅球做功D. 在a到d的过程中，铅球的运动状态在不断的变化【答案】C12.如图所示，用一根绳子绕过定滑轮，一端拴在钩码上，手执另一端，分别用力F1、F2、F3匀速拉起钩码．忽略绳子与滑轮的摩擦，下列说法中正确的是（）A. F1较大B. F3较大C. F1、F2、F3的大小不能确定 D. 将钩码提升相同的高度，力F1、F2、F3所做的功相等【答案】D二、填空题13.功的单位：它有专门的单位称为________ ，简称________ ，符号________ ．1J=________ N•m．【答案】焦耳；焦；J；114.在“电流表”、“电压表”、“电能表”、“发电机”、“电动机”这些仪器中，正常工作时，把机械能主要转化为电能的是________【答案】发电机15.一建筑工人用50N的水平推力推重为300N的小车，使小车在水平地面上匀速前进了15m，推力对小车做的功是________ J．重力对小车做的功是________ J．【答案】750；016.科技人员设计了一种可移动式太阳能水上漂浮房，它具有冬暖夏凉的优点，不仅为人们到海滨旅游提供了方便，而且节约了能源、减少了对环境的污染．某可移动式太阳能水上漂浮房的屋顶安装了太阳能电池板，接收太阳能的功率为9.0×103W，能为该房供应热水和在水上移动等提供能量．(1)太阳能电池板将太阳能转化为________ 能．(2)若电池板吸收的太阳能只用来提供推动漂浮房前进所需的能量，漂浮房在平静的水面上以恒定功率沿直线运动，运动过程中受到的阻力不变．从某一时刻开始，漂浮房受到水平方向的牵引力F随运动时间t 的变化关系如图所示，t=50s后，漂浮房以2.5m/s的速度做匀速直线运动．则在整个运动过程中，漂浮房受到的阻力大小为________ N，太阳能转化为机械能的效率为________ ．【答案】电；800 ；22.2％17.如图所示，斜面长3m，高为1m，工人用400N的力沿斜面方向将重为840N的箱子推到车上，则有用功为________J，总功为________J，斜面的机械效率为________．如果斜面摩擦不计，则斜面的机械效率为________，沿斜面的推力大小为________．【答案】840；1200；70%；100%；28018.在水平地面上，小明用50N的力沿水平方向推着重为100N的木箱匀速直线前进50m，推力做功等于________ J，重力做功等于________ J；地面对木箱的摩擦力大小为________ N；若小明将推力增大到60N时，木箱受到的摩擦力大小为________ N．【答案】2500；0；50；5019.如图所示，在测定滑轮组机械效率过程中，用3N提升重为7N的重物，5s把重物匀速向上提升0.2m，则工人做了________J有用功，拉力的功率为________W．【答案】1.4；0.3620.如图所示，冰壶从出发点A被运动员推着运动6m后，在B被推出，沿冰道运动30m到O点停下来．被推出去的冰壶停下来，是由于受到________；从A点到O点运动过程中，若运动员对冰壶的推力是10N，运动员对冰壶做的功是________J．【答案】阻力（或摩擦力）；60三、解答题21. 一卡车车厢底板距地面1.5m高，小军把3m长的钢板AB搭在车厢底板上，构成一个斜面，如图所示，他沿着斜面方向用500N的力，把一个木箱由B处推到A处，已知木箱重为800N，推木箱的时间是50s，在这一过程中，求：（1）小军做的功；（2）小军做功的功率；（3）斜面的机械效率．【答案】（1）小军做的功为W总=Fs=500N×3m=1500J 答：小军做的功为1500J（2）小军做的功率为P= = =30W 答：小军做功的功率为30W（3）小军推木箱做的有用功为W有=Gh=800N×1.5m=1200J；斜面的机械效率为η= = =80%；答：斜面的机械效率为80%．22.现有一架总质量为m的喷气式飞机，已知该飞机飞行时所受空气阻力的大小与速度平方成正比，即f=kv2（式中k为已知量）．若飞机飞行过程中的耗油量可忽略不计．（1）该飞机在空中沿水平方向飞行时，飞机所受向上的升力是由机翼上、下表面气流速度不同所产生的．若以机翼为参照物，则机翼上表面附近气流的速度________机翼下表面附近气流的速度．（2）在该飞机沿水平直线匀速飞行时，它上、下表面所受到的压力差为________．（3）若该飞机以速度v沿水平方向匀速直线飞行的时间为t，则它在这段时间内克服空气阻力所做的功W 为________．【答案】（1）大于（2）mg（3）kv3t23.“龟兔赛跑”是同学们很熟悉的寓言故事，本来，兔子跑的速度要比乌龟的快，但由于兔子的骄傲自满，在途中睡了一大觉，结果在赛跑中输了．对此，兔子很是不服气，几经交涉便有了下面的“龟兔登山比赛”．在这次比赛中，兔子吸取了前次比赛失利的教训，发誓在途中再也不睡觉了．假定兔子和乌龟的质量相等，均为1Kg，它们登山时各自的速度保持不变，山顶比山脚高300m．担任这次比赛的裁判分别是小山羊和小狗．当比赛结束时，两位裁判的记录相同，兔子用了5min，乌龟用了6h．然而两位裁判却各持己见，作出了不同的裁决：小狗裁判宣布：“兔子和乌龟不分胜负，平局”，其理由是：它们所做的功相等．接着，小山羊裁判却宣布：“兔子获胜”．其理由是：虽然两者在比赛中所做的功相等，但兔子用的时间少，功率大，乌龟用的时间多，功率小．阅读上文后请回答：（1）你认为谁裁决得对？并简单说明其理由．（2）你认为功和功率有什么区别？要求写出2条．【答案】（1）小山羊的栽决是正确的．因为：小狗只是比较做功的多少；小羊得出的是两者的功率不同、即做功快慢不同．（2）①描述的对象不同：功是用来描述物体做功多少的物理量，而功率是用来描述物体做功快慢的物理量．②计算的公式不同：功的计算用W=Fs，而功率的计算用P= ．③单位不同：功的单位是J，而功率的单位是W．。
(完整word版)2018中考物理复习计划专题22——斜面的机械效率.doc
斜面的机械效率一、填空题（共10 题；共 23 分）1.（2017?烟台）往车上装重物时，常常用长木板搭个斜面，把重物沿斜面推上去，如图所示，工人用3m 长的斜面，把120kg 的重物提高1m，假设斜面很光滑，则需要施加的推力为________，若实际用力为500N，斜面的机械效率为________，重物受到的摩擦力为________．（ g 取10N/kg ）．2.（2017?泸州）如图所示，将一个重10N 的物体用沿斜面向上的拉力F=7.5N 匀速拉到斜面的顶端，物体沿斜面移动的距离s 为 5m，上升的高度h 为 3m，则人对物体做的有用功是________J，斜面的机械效率为________．在高度相同时，斜面越长越________（选填“省力”或“费力”）．3.（ 2013?贵港）用 8N 的拉力把重为 20N 的物体以0.1m/s 的速度沿斜面底端匀速拉上高为0.4m ，长为 1m 的光滑斜面顶端，则拉力做功的功率为________ W；若斜面是粗糙的，把物体沿斜面底端匀速拉上顶端，所用的拉力为10N，此时该斜面的机械效率是________．4.（2016?宜昌）用 2.5N 的拉力将重为5N 的物体沿着长 1m，高 0.4m 的斜面从底部匀速拉到顶端，做的有用功为 ________J．该斜面的机械效率是 ________．5.（ 2013?徐州）如图所示，将一块 1m 长的木板一端架高0.4m ，用 50N 沿木板的拉力把一个重为100N 的小铁块从底端匀速拉到顶端．这里的木板是一种简单机械，称做________，此时效率为 ________，木板对小铁块的摩擦力为________ N．6.（2015?曲靖）如图所示，用一个长为 1.2m 的斜面将重为45N 的物体沿斜面匀速拉到0.4m 的高台上，斜面的机械效率为60%，则把重物拉上高台对做的有用功是________J；物体与斜面间的摩擦力是 ________N．7.（ 2015?南充）如图所示，沿斜面向上拉一个重为 4.5N 的物体到斜面顶端，斜面长 1.2m，高 0.3m ，拉力做功为 2.16J，则这个斜面的机械效率是________ %，物体受到的摩擦力是________ N．8.（ 2015?河池）如图所示，用弹簧测力计沿粗糙斜面匀速向上拉动木块．由图中数据可知，弹簧测力计示数为________ N，斜面的机械效率为________ ．9.（2016?威海）如图所示，把重力为600N 的物体匀速推到斜面顶端，斜面长为3m ，高为 0.9m ，实际推力为 300N，那么物体与斜面之间的摩擦力是________N，斜面的机械效率是________．10.如图所示，在斜面上拉一重50N 的木块到 0.3m 高处木块沿斜面向上移动了1m，共耗时5s，已知拉力为20N，则拉力的功率为 ________ W ，此斜面的机械效率为 ________ ．二、综合题（共20 题；共 276 分）11.（ 2017?绥化）在斜面上将一个质量为0.4kg 的物体，从底端沿斜面匀速拉到顶端（如图所示），所用时间为 4s，斜面长s=1m、高 h=0.2m ，该斜面的机械效率为80%．（ g=10N/kg）求：（1）物体受到的重力．（2）拉力所做的有用功．（3）拉力所做的总功和总功率．（4）物体在斜面上受到的摩擦力．12.（ 2017?潍坊）如图所示，斜面长s=1.5m，高 h=0.3m．建筑工人将重G=500N 的货物箱，用绳子从地面匀速拉到顶端时，沿斜面向上的拉力F=150N．忽略绳子重力．求：（1）该过程拉力 F 做的功；（2）该装置的机械效率；（3）货物箱在斜面上受的摩擦力大小．13. （ 2015?大连）建筑工地上，工人想把一个手推车推到2m 高的平台上，用木板在地面与平台间搭一个6m 长的斜面，工人用平行斜面的240N 的力将手推车推上平台，用时5s．若斜面的机械效率是 50%．试求：（1）工人推车所做的功是多少？（2）工人做功的功率是多少？（3）手推车的重力是多少？14.（ 2015?陕西）如图 1 所示，工人沿斜面把一箱货物从底端拉进车厢，货物移动的距离s 与时间 t 的关系如图 2 所示，在此期间，工人拉这箱货物沿斜面匀速运动时的拉力为594N，此斜面的长为5m ，高为1m，这箱货物重为1500N ．（ 1） 0～ 5s 内，这箱货物处于________ 状态，工人所做的功为________ J．（2） 5～ 30s 内，这箱货物运动的速度是多少？拉力做功的功率是多大？（3）该斜面的机械效率是多少？15.（ 2015?揭阳）小明想把重 1000N 的木箱 A 搬到高 h=5m，长 L=10m 的斜面上，如图所示．他站在斜面上，沿斜面向上用 F=600N 的拉力使木箱 A 以 v=0.2m/s 的速度匀速从斜面底端拉到斜面顶端．求：（1）小明同学拉木箱的功率是多大？（2）该斜面的机械效率是多少？（3）木箱 A 在斜面上匀速运动时受到的摩擦力是多大？16.（ 2015?贵州）如图所示，现将重为 5N 的物体 A 沿长 1.2m，高 0.6m 的斜面匀速从底端拉到顶端，在此过程中， F 的大小恒为 3N，所有时间是 12s，求：（ 1）物体 A 从底端到顶端的平均速度（ 2）物体 A 从底端到顶端过程中拉力 F 的功率（ 3）求此斜面的机械效率．（保留一位小数）17.（ 2015?荆州）在荆州火车站附近的荆州中学新校区的建设工地上，工人把重1200N 的物体沿着长L=5m、高 h=1m 的斜面从底部匀速拉上斜面的顶端，沿斜面所用的拉力为300N（不计空气阻力）．求：（1）将物体从斜面底部匀速拉到斜面顶端的过程中，拉力做了多少功？（2）工人使用斜面做功的机械效率是多少？（3）物体和斜面之间的摩擦力是多大？18.利用如图所示的斜面装置用时10s 可以把重为600N 的物体匀速拉到斜面顶端，斜面长为5m，高为2m，实际拉力为300N．求：（1）拉力做功的功率；（2）该斜面装置的机械效率；（3）若沿斜面方向的拉力为 F，物重为 G，斜面长为 L，高为 H，请利用总功、有用功和额外功的关系推导出摩擦力 f 的表达式，并由表达式判断说明，拉力 F 和摩擦力 f 不是一对平衡力．19.如图所示，小明将重300N 的木箱沿长5m、高 2m 的斜面匀速从底端拉上顶端，拉力大小恒为150N．求：（1）拉力所做的功．（2）斜面的机械效率．20.图示，斜面长S=10m，用沿斜面方向的推力F，将一个重为100N 的物体由斜面底端 A 匀速推到顶端 B 的过程中，物体克服摩擦力做了100J 的功，求：（1）运动过程中克服物体的重力做的功．（2）斜面的机械效率．21.如图为江铃陆风X7 越野车，该车以其卓越的性能深受消费者喜爱，成为江西品牌的骄傲．当汽车静止在水平路面时四个轮胎与地面总接触面积为0.2m 2 ，载人时人与车的总质量为2000kg ，当越野车匀速爬上一高 10m 、长 16m 的陡坡时，机械效率为50%（g 取 10N/kg ）．求：（1）越野车载人时受到的重力（2）越野车载人时静止在水平路面上对水平路面的压强（3）越野车爬坡时的牵引力．22.如图所示，斜面的长 s为 10m，高 h 为 5m．用沿斜面向上的推力 F，将一个重力为 G=100N 的物体由斜面底端A 匀速推到顶端B 过程中，物体克服摩擦力 f 做了 100J 的功．求：（1）在此过程中，所做的有用功大小；（2）斜面的机械效率大小．23.为方便老人出行，我市一些公共场所设计了专用通道（如图斜面）．若小林的爷爷和轮椅共重700N，某次出行时，小林在5s 内将爷爷和轮椅沿8m 长的斜面推上 1.2m 高的平台，小林沿斜面所用的推力为150N，请你求解下列问题：（1）推力的功率是多少？（2）此过程中斜面的机械效率是多少？（3）轮椅受到斜面的摩擦力是多少？（轮椅内部部件间的摩擦忽略不计）24.倾角为 30°的斜面和一个定滑轮构成了一个简单机械.如图，轻绳均平行于斜面、用力拉动重为G1=6N 的物体匀速上滑时，忽略一切阻力，该机械的效率为75%，这一过程中物块升高了0.20m.请完成下列问题.（1）该过程力 F 做的有用功多大；（2）滑轮的重力 G2大小是多少；（3）力 F 多大 .25.工人师傅要将质量100kg 的木箱搬到 1.5m 高的车厢里，他将一块5m 长的长板搁在地面与车厢之间构成斜面，然后站在车上用400N 的拉力将物体从斜面底端匀速拉到车厢里，如图所示，（g=10N/kg ）求：（1）工人所做的有用功 ________，总功 ________；（2）斜面的机械效率 ________（3）物体和斜面之间的摩擦力是 ________26.斜面是一种简单机械，盘山公路近似处理为斜面．如图所示，一辆客车在盘山公路上匀速行驶，客车质量为 7000kg，向上行驶过程中牵引力保持4 5的功率行驶 5.4km 到了高为 500m 2×10N 不变，以1.2 × 10W的山顶，耗时15min ，求：（1）汽车的行驶速度；（2）盘山公路的“机械”效率；（ 3）已知汽油完全燃烧释放的热量转化为汽车牵引力做功的效率为730%，汽油热值 q=4.6 ×10J/kg，客车从山脚到山顶消耗了多少kg 的汽油？27.如图所示，利用这个滑轮装置将重为100N 的物体从斜面的低端匀速拉到，某位置所用的时间为5s，在此过程中，绳端拉力为60N，物体沿斜面移动的距离为5m ，上升的高度为2m，求：（1）拉力做的功是多少？（2）拉力的功率是到少？（3）该装置的机械效率是多少？28.如图所示，现某人用小车将它从斜面底端匀速推上斜面顶端，已知木箱重400N，人对车的推力F=75N，斜面长L=4m，斜面高h=0.5m ，求：（1）对木箱所做的有用功；（2）这种情况下的机械效率．29.在建设工地上，工人把重 1000N 的物体沿着长 s=5m、高 h=1m 的斜面从底部匀速拉上斜面的顶端，沿斜面所用的拉力为 250N （不计空气阻力）．求：（1）将物体从斜面底部匀速拉到斜面顶端的过程中，拉力做了多少功？（2）工人使用斜面做功的机械效率是多少？（3）物体和斜面之间的摩擦力是多大？30.如图所示，工人将底面积为0.25m 2的一箱货物装到卡车上，需要用木板搭建一个斜面．卡车车厢底部离地的高度为 1.2m，所用木板长 5m ．工人沿着斜面匀速将重为1000N 的货物推上车，用时 1min ，若该斜面的机械效率为40%，求：（1）这箱货物平放在水平面上时，对水平面的压强有多大？（2）工人沿斜面的推力是多少牛？（3）工人推力所做的功率是多少瓦？（4）货物受到斜面的摩擦力是多少牛？三、计算题（共 1 题；共 15 分）31.（ 2014?梧州）一卡车车厢底板距地面 1.5m 高，小军把3m 长的钢板AB 搭在车厢底板上，构成一个斜面，如图所示，他沿着斜面方向用 500N 的力，把一个木箱由 B 处推到 A 处，已知木箱重为 800N ，推木箱的时间是 50s，在这一过程中，求：（1）小军做的功；（2）小军做功的功率；（3）斜面的机械效率．答案解析部分一、填空题1.【答案】 400N；80%；100N【解析】【解答】解：（ 1）斜面很光滑，故利用功的原理得，人做的有用功等于用斜面所做的功： W 有=Gh=mgh=120kg × 10N/kg × 1m=1200J；Fs=mgh=1200J，解得：F==400N；（ 2）人所做的总功：W 总 =Fs=500N×3m=1500J；斜面的机械效率：η = × 100%= × 100%=80%；（ 3） W 总 =W 有 +W 额即： Fs=Gh+fs所以 f= = =100N；答：（1）人做有用功为1200J；（ 2 ）斜面的机械效率为 80%；（ 3 ）摩擦力为 100N．【分析】（1）人做的有用功是将物体沿斜面推上小车，即将物体升高了h，故有用功为人克服重力做功，利用功的原理由 W=mgh=Fs，可求得施加的推力；（ 2）利用已求得的有用功和总功，由机械效率公式可求得斜面的机械效率；（ 4）人做的额外功就是因为人要克服摩擦力做功，则可先求得摩擦力的功再由功的公式求得摩擦力．2.【答案】 30；80%；省力【解析】【解答】解：（1）克服物体重力所做的功为有用功，则有用功：W 有 =Gh=10N×3m=30J；（ 2）拉力做的总功：W 总 =Fs=7.5N×5m=37.5J；斜面的机械效率：η =× 100%=× 100%=80%．（3）由功的原理可知，在高度相同时，斜面越长越省力．故答案为： 30； 80%；省力．【分析】（ 1）克服物体重力所做的功是有用功，利用W=Gh 计算拉力所做的有用功；（2）拉力所做的功是总功，利用W=Fs 计算拉力所做的功；机械效率等于有用功与总功的比值；（3）由功的原理知，斜面越长越省力．3.【答案】 0.8；80%【解析】【解答】解：拉力的功率为：P===Fv=8N×0.1m/s=0.8W；斜面的机械效率：η= × 100%=× 100%=× 100%=80%．故答案为：0.8；80%．【分析】（ 1）根据公式P===Fv 计算 F 的功率；（ 2）根据公式η=×100%=×100%计算其机械效率．4.【答案】 2； 80%【解析】【解答】解：（ 1）有用功： W 有用 =Gh=5N×0.4m=2J；（ 2）总功： W 总=Fs=2.5N×1m=2.5J，该斜面的机械效率：η =× 100%=× 100%=80%．故答案为： 2； 80%．【分析】（ 1）根据 W=Gh 求出有用功；（2）根据 W=Fs 求出总功，根据η=×100%求出机械效率．本题主要考查的是学生对有用功、总功和机械效率计算公式的理解和掌握，基础性题目．5.【答案】斜面； 80%； 10【解析】【解答】解：①倾斜放置的木板是一种简单机械，称做斜面；② 斜面的机械效率为η= × 100%=× 100%=80%；③W=Fs，所以木板对小铁块的摩擦力为f=====10N．故答案为：斜面；80%； 10．【分析】①一端高，一端低，用来提高物体的倾斜放置的装置叫斜面；② 已知物重和斜面高度，可以得到有用功；已知拉力和斜面长度，可以得到总功；已知有用功和总功，可以得到斜面的机械效率；③ 已知有用功和总功，可以得到额外功；已知额外功和斜面长度，利用功的变形公式得到摩擦力．6.【答案】 18；10【解析】【解答】解：由题，重物拉上高台对做的有用功：W 有 =Gh=45N×0.4m=18J；斜面机械效率：η===，所以： 60%=，解得： f=10N ．故答案为： 18； 10．【分析】在斜面上匀速拉动物体，那么克服物体重力做的功为有用功，克服摩擦力做的功为额外功；而总功是有用功、额外功之和．机械效率是有用功与总功的百分比．7.【答案】 62.5； 0.675【解析】【解答】解：有用功： W 有用 =Gh=4.5N×0.3m=1.35J；总功： W 总 =2.16J，斜面的效率：η=× 100%=× 100%=62.5%；额外功：W 额 =W 总﹣ W 有用 =2.16J﹣ 1.35J=0.81J，因为 W 额=fs，所以摩擦力大小：f===0.675N．故答案为： 62.5%；0.675．【分析】（ 1）已知物体重力和提升的高度，根据公式W=Gh 可求有用功；已知总功，根据η=可求得机械效率；（ 2）求出额外功，利用W 额 =fs 求摩擦力．8.【答案】 6； 80%【解析】【分析】（ 1）弹簧测力计读数：首先确定每一个大格和每一个小格的读数，然后读数．（2）知道物体的重力、升高的距离求出有用功，知道拉力和斜面的长度求出总功，根据机械效率公式求出机械效率．【解答】解：（1）图中弹簧测力计的分度值为 0.2N，弹簧测力计示数为 6N，弹簧测力计显示拉力大小，所以拉力大小为6N．（2） h=20cm=0.2m ， s=50cm=0.5m，W 有 =Gh=12N×0.2m=2.4J，W 总 =Fs=6N×0.5m=3J，机械的效率是：η===80%．故答案为： 6； 80%．9.【答案】 120； 60%【解析】【解答】解：①由题知，斜面长 s=3m，斜面高 h=0.9m ，物体重 G=600N，推力 F=300N；有用功： W 有用 =Gh=600N×0.9m=540J，推力做的总功：Fs=300N×3m=900J，额外功： W 额外 =W 总﹣ W 有用 =900J﹣ 540J=360J，由 W 额外 =fs 得摩擦力：f== =120N ；② 斜面的机械效率：η =× 100%=× 100%=60%．故答案为： 120； 60%．【分析】把物体匀速推到斜面顶端，提升重物做的功是有用功，克服摩擦力所做的功是额外功，推力做的功是总功，斜面的机械效率是有用功跟总功的比值．本题考查了使用斜面时摩擦力和机械效率的计算，区分使用斜面时有用功、额外功和总功是解题的关键．10.【答案】 4 ； 75%【解析】【解答】由题意可知：木块的重力G=50N，斜面的高度h=0.3m，所用的拉力F=20N，斜面的长度L=1m，所用的时间 t=5s，则拉力所做的功W 总=FL=20N× 1m=20J，拉力的功率P=W 总/t=20J/5s=4W ；所做的有用功 W 有 =Gh=50N×0.3m=15J，斜面的机械效率。
2018年中考物理专项练习 力的示意图(含解析、全国通用)
中考物理专项练习之力的示意图（含解析、全国通用）一、单选题(本大题共4小题，共8.0分)1. 足球运动员把足球踢向空中，不计空气阻力，图中能正确表示空中足球受力示意图的是（G表示重力，F表示脚对球的作用力）（）A.B.C.D.2. 一物体沿斜面向下匀速滑动．若用F表示摩擦力、F N表示支持力、G表示重力，图中关于该物体的受力示意图正确的是（）A. B. C.D.3. 下列作图中，正确的是（）A.杠杆的力臂B.球静止在墙角处受力示意图C.静止在斜坡上箱子受力示意图D.水中漂浮的物体受力示意图4. 某同学从滑梯上匀速下滑，滑梯对该同学支持力F的方向是（）A. B. C.D.二、填空题(本大题共2小题，共4.0分)5. 如图所示，箱子静止在水平地面上，画出箱子的受力示意图6. 踢足球是青少年喜爱的一项体育运动．如图所示是向斜上方飞出的足球，不考虑空气阻力，请你画出足球所受力的示意图．三、实验探究题(本大题共1小题，共6.0分)7. 运用知识解决问题（1）自行车刹车时，用力越大，刹车皮与车轮间的压力______ （填“越大”或“越小”），车轮受到的摩擦力也就越大，所以自行车就停得______ （填“越快”或“越慢”）．（2）如图1所示，物体A置于小车上随小车一起在平直路面上向右运动．当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A受力的示意图（忽略空气阻力）．（3）下列过程中，有一个力的作用效果与其他三个不同类，它是______A．用力把铅球推出 B．进站的火车受阻力缓缓停下C．苹果受重力竖直下落 D．把橡皮泥捏成不同造型（4）下列说法中正确的是______A．物体受到了力的作用，它的运动状态一定改变B．通过拍打除去衣服上的灰尘，是由于灰尘有惯性C．人用水平方向的力推桌子，桌子没动是因为推力小于摩擦力D．抛出去的物体总会落向地面，这是由于物体具有惯性（5）如图2所示，用弹簧测力计拉着木块以0.5m/s的速度在水平面上做匀速直线运动时弹簧测力计的示数为5N，此时木块受到的摩擦力为______ N，若改为以1m/s的速度拉木块做匀速直线运动，则此时木块受到的摩擦力为______ N．四、作图题(本大题共48小题，共240.0分)8. 按照题目要求作图．（1）如图甲，在课本探究“阻力力对物体运动的影响”实验中，假设水平面光滑，请画出物体从斜面上滑下经过水平面A点时受力示意图．（2）如图乙，光斜射到空气和玻璃的分界面时，发生反射和折射．在图中标出反射角β并用箭头标出折射光线的传播方向．9. 一个3N重的小球漂浮在水面上，如图所示，画出小球受到的力．10. 如图重4.5N的足球被运动员用头顶出，试画出足球在空中飞行时的受力示意图（不计空气阻力）．11. （1）用力的示意图画出如图1所示，物体A所受的重力和其对斜面的压力．（2）如图2是晓鸣同学用伏安法测量某未知电阻的电路图：①根据电路图将如图3所示的实物图连接起来（白色为负接线柱）；②设计实验表格，将如图4所示的实验数据填入表格，并得出被测电阻本次的测量值．12. 画出下图中物体A受到物体表面的支持力的示意图．13. 如图所示，一个重10N的木块在一水平向右5N的推力作用下静止在斜面上．请你在图中作出木块受到的重力的示意图．14. 按照题目要求作图：（1）如图甲所示，SA、SB是光源S发出的两条光线，其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后出射光线（注意标出箭头方向）．（2）如图乙所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底．（3）如图丙所示，一木块正沿着固定在地面上的光滑斜面下滑，请作出木块受到的重力G和支持力F的示意图．15. 如图所示：（1）如图1，光从空气射向水面，请画出反射光线标出反射角，并画出大致的折射光线．（2）如图2，物体A随传送带一起水平向右匀速运动，请画出物体A的受力示意图．16. 饮料厂生产的饮料装瓶后，要在自动化生产线上用传送带传送．如图所示，一瓶饮料与传送带一起水平向左匀速运动，不计空气阻力．请在图中画出饮料瓶受力的示意图．（图中的A点表示重心）17. 在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图．18. 所图所示，重20N的物体B受到一个水平向右的压力，物体静止在竖直墙壁上，画出物体在竖直方向上所受力的图示．19. 如图为一个装满水盖上硬纸片后倒置的杯子，画出纸片下表面受到大气压力F的示意图．20. 如图所示，画出斜面上物体所受的重力和斜面对物体支持力的示意图．21. 置于水平面上的圆柱形容器内，盛有适量的水，把实心铁块浸没于水中，请画出铁块所受力的示意图．22. 如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．（力的作用点画在物体的重心）23. 水平地面上的一个物体，受到水平向右大小为20N的拉力F，请在图中，用力的示意图把它表示出来．24. 如图所示，请画出所受的重力G和球对墙面的压力F的示意图．25. 形状不规则的石块静止在水平桌面上，O为重心，请画出它所受力的示意图．26. 在图中画出绳子对小车的拉力F的示意图27. 如图所示，两个悬挂着的带相同电荷的小球A和B处于静止，请画出小球A所受到的力的示意图．28. 如图，一个物体静止在水平面上，O为它对水平面压力的作用点，请画出压力的示意图．29. 按要求作图（1）请在图甲中画出物体AB经过平面镜所成的像．（2）如图乙所示，用手指顶在刻度尺上O点，刻度尺水平静止．请在图中画出此时刻度尺受力示意图．（3）图丙是简易手动交通信号灯模拟电路的一部分，请补画一根导线，使开关S接1时，只有L1、L2亮，开关接2时，只有灯L3、L4亮．30. 如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图．（图中黑点表示重心）31. 如图所示，是一只在空中飞行的足球（不计空气阻力）画出它所受力的示意图．32. 在图中画出石块A受到的重力G和拉力F的示意图．33. 如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图．34. 如图，是一名男生奔跑过程中左脚腾空、右脚着地的一瞬间，请画出此刻地面对他的支持力和摩擦力的示意图（A点是作用点）．35. 请画出漂浮在水面上的木块的受力示意图．36. 如图所示，小蛮用绳子拉木箱，请画出：①木箱受到的重力示意图；②木箱受到的拉力示意图．37. 按照题目要求作图或作答．（1）如图所示，一束光从空气斜射向水面，入射光线及法线已画出，请画出这条入射光线的反射光线和折射光线（注意角度特点并标出箭头方向）（2）如图乙所示，小球在竖直细绳的拉力作用下在光滑斜面上处于平衡状态，请画出小球的受力示意图．38. 如图所示为某街道路灯悬挂的情境图．画出斜拉钢丝对横杆拉力F的示意图和对应的力臂L．39. 有一个木球静止在水面上，在图中画出它的受力示意图．40. 如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中受力示意图．41. 力可以用带箭头的线段表示：线段是按一定比例（标度）画出的，它的长短表示力的大小，箭头的指向表示力的方向，箭尾通常表示力的作用点，此即为力的图示．如图所示，物体A同时受到水平向右的拉力F1=40N和与水平方向成30°角的斜向右上方的拉力F2=60N的作用．请按照图中力F1的图示，用相同的比例（标度）在图中画出F2的图示．42. 如图所示，小球在A、C之间来回摆动，请在图中作出小球在A位置时所受到的细绳拉力F和重力G的示意图．43. 如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动．请在图中画出物体A所受的支持力N和摩擦力f的示意图（力的作用点图中已标出）．44. 重力10N的物体漂浮在水面上，请作出物体受到的力的示意图．45. 倾斜的杯中装有水，有一个重为2N的小球漂浮在水面上，请画出小球所受力的示意图．46. 画出图中带电球B受到带电球A的作用力的示意图F．47. 重10N的一只篮球受到50N的推力在空中飞行，飞行的路线如图所示．请你在该图中画出篮球所受力的示意图（不计空气阻力）．48. 请按要求作图（保留作图痕迹）．在图中画出物体A在光滑斜面上向上运动时的受力示意图．49. 如图所示，静止在水平路面上的小车，其支架的杆子上固定一铁球，请你用力的示意图表示出铁球所受的力．50. 如图所示，某同学在做引体向上的训练．用图中的方框代表该同学，请画出他在刚开始下降时受到的力的示意图．51. 月球对它表面附近的物体也有引力，这个力大约是地球对地面附近同一物体引力的六分之一．若一个连同随身装备的航天员在月球表面时月球对他的引力大约是196N，则他返回地球后的质量是多少？（1）一束光经过光学元件后水平射出．请你在图1中的甲、乙、丙位置提供三种不同的光学元件的方案并确定光学元件的位置．（有必要的作图痕迹）（2）如图2所示P是物体的像位置．“O”是透镜光心的位置．请在图中“O”位置画出所需要透镜并完成光路图．（3）请在图3中画出乒乓球此时所受力的示意图．（乒乓球此时为静止的瞬间）52. 重为6N的小球用细线悬挂在天花板上，用力的图示法在图中画出小球所受力的图示．53. 一个力，如果它产生的效果与几个力共同作用时产生的效果相同，这个力就叫做那几个力的合力．如图一个物块静止在斜面上，请在图中物块重心处画出物块所受的支持力和摩擦力的合力F合的示意图．54. 将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球在弹簧弹力作用下向上运动，请画出此时弹簧对小球的弹力示意图．55. 如图甲所示，用托盘秤称苹果，苹果对托盘的压力为F，请在图乙中画出F的示意图．五、计算题(本大题共4小题，共32.0分)56. 如图所示的轻质杠杆AB，OA=20cm，OB=40cm，叶子姐姐体重450N．不计摩擦及杠杆自身重，求：（1）将重物挂在A端，叶子姐姐在B端用力，她最多能提起多重的物体？（2）将物体M挂在A端并浸没在水中，它的密度为8×103kg/m3、体积为8×10-3m3．叶子姐姐在B端施加100N的力使杠杆水平平衡，则此时物体M对容器底部的压力多大？画出物体M的受力示意图．57. （1）在图1中画出反射光线并标出反射角．（2）按照图2所示的实物电路，在答题卡相应位置画出对应的电路图．（3）图3中的小球受到了重力、绳子的拉力和墙壁的支持力作用．58. 如图所示，物体静止在水平地面上，请画出它的受力示意图．59. 某比赛、两选手分别用六根完全相同的长方体木条搭建了甲、乙两木筏．如图1所示，两木筏静止在水面．（1）以点代替木筏，在方框内（图2）画出甲木筏的受力示意图．（2）甲木筏的质量为100kg，底面积为2m2，求甲木筏浸入水中的深度．（ρ水=1.0×103kg/m3，g=10N/kg）（3）甲木筏所受浮力______ 乙木筏所受浮力（选填“＞”“=”“＜”）．写出你的分析过程．六、综合题(本大题共1小题，共10.0分)60. 运用知识解决问题：（1）活塞式抽水机工作原理如图1所示，提起活塞时，阀门______ 关闭，管外的水在______ 的作用下进入圆筒．（2）请画出木块在斜面上匀速下滑时的受力示意图．（3）如图3，轻质杠杆的OA：OB=3：2，物体M的重力为300N，小雨的重力为600N，双脚与地面的接触面积为0.04m2．小雨在A端施加竖直向上的力使杠杆水平平衡，求小雨对地面的压强是多少？请写出解题过程，并画出与解题过程相应的受力分析示意图．中考物理专项练习之力的示意图（含解析、全国通用）【答案】1. B2. A3. D4. B5. 解：过箱子重心沿竖直向下的方向和竖直向上的方向画一条带箭头、等长的线段，分别表示重力和支持力，分别用符号G和F表示．如图所示：6. 解：不考虑空气阻力，足球在空中只受竖直向下的重力作用，从足球的重心向下作重力的示意图，就是足球所受力的示意图，如图所示．7. 越大；越快；D；B；5；58. 解：（1）水平面光滑，则物体从斜面上滑下经过水平面A点时不受摩擦力，此时物体只受重力和支持力作用，并且这两个力是一对平衡力，过物体重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，注意两条线段长度要相等．如图所示：（2）入射点为O，先过入射点O画出法线，折射光线和入射光线分居于法线两侧，折射角小于入射角，则AO为入射光线、OC为折射光线，OB为反射光线，反射角为β，如图所示：9. 解：小球漂浮在水面上，重力和浮力是一对平衡力，二者大小相等、方向相反、作用在同一直线上，如下图所示：10. 解：顶出去的足球在不计空气阻力的情况下，只受重力的作用，重力作用在球的重心，方向竖直向下，大小为G=4.5N，如图所示：11. 解：（1）根据长方体对角线的交点确定出重心，然后过物体重心画带箭头的线段，方向竖直向下，即重力示意图．在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段即压力示意图．如图所示：（2）①采用“电流流向法”，电流从电源正极出发，依次串联电阻、滑动变阻器、电流表、开关回到电源的负极，再将电压表并联在电阻的两端即可，要注意电流表和电压表的接法；如图所示：②电压表使用的0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为2.4V；电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.4A；电阻为R===6Ω；故答案为：（1）见上图；（2）①见上图；②见下表实验次数电压U/V 电流I/A 电阻R/Ω电阻平均值R′/Ω1 2.4 0.4 62312. 解：（1）物体A放在水平面上，支持力作用点在物体与水平面接触的中点处，方向垂直于水平面向上，如下图：（2）物体A放在斜面上，支持力作用点在物体与斜面接触的中点处，方向垂直于斜面向上，如下图：（3）物体A被细线吊着靠在竖直的墙壁上，支持力作用点在物体与墙壁接触面的中点处，方向垂直于墙面向右，如下图：13. 解：过物体重心画带箭头的线段，方向竖直向下，即重力示意图．如图所示：14. 解：（1）对于凸透镜，平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过焦点的光线经凸透镜折射后折射光线平行于主光轴，如图所示：（2）过入射点作入射光线与反射光线夹角的平分线（即法线），再过入射点作垂直于法线的平面镜．答案如图：（3）重力G和支持力F的作用点画在物体的重心上，重力的方向竖直向下；支持力的方向与斜面垂直，垂直斜面向上．如图所示：15. 解：（1）根据反射角等于入射角，在法线的右侧画出反射光线；光由空气斜射进入水中时，折射光线向靠近法线方向偏折，折射角小于入射角，据此画出折射光线，如下图所示：（2）物体和传送带一起匀速运动，相对静止，所以不受摩擦力的作用，只受重力和支持力的作用；然后过重心沿竖直向下的方向和竖直向上的方向表示出重力和支持力，作图时注意两条线段长度要相等．如图所示：16. 解：瓶子在水平方向不受力，竖直方向上受重力和支持力的作用，如下图所示：17. 解：在物体的重心画一竖直向下的线段，标出箭头，记为G=6N；物体对斜面的压力：在物体和斜面的接触面上找一点作为力的作用点，画一垂直斜面向下的线段，标出箭头，记为F．如图所示：18. 解：因为物体静止在竖直墙壁上，所以在竖直方向受到的重力和摩擦力是一对平衡力，先选定标度，重力从重心竖直向下画，标出G=20N；摩擦力从重心竖直向上画，标出f=20N，如图所示：19. 解：纸片受到大气压力F的作用点在接触面的中点处，压力的方向竖直向上，过压力的作用点沿垂直于纸片向上的方向画一条有向线段即可．如图所示：20. 解：重力和支持力的作用点画在物体的重心上；重力的方向竖直向下；支持力的方向与斜面垂直，垂直斜面向上．如图所示：21. 解：如图所示静止的金属块共受到三个力的作用，一个是竖直向下的重力，第二个是竖直向上的浮力，第三个是容器底部对金属块竖直向上的支持力；根据力的平衡可知，重力等于浮力与支持力之和，作用点均可画在金属块的重心上，如图所示：22. 解；物体一定受到竖直向下的重力G，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力f、斜面对它的支持力F（方向垂直于斜面向上），力的作用点画在物体的重心上，其受力示意图如下图所示：．23. 解：拉力的方向水平向右，作用点可画在物体的重心上，过作用点沿水平向右的方向画一条带箭头的线段，并用符号F表示，大小为20N；如下图所示：24. 解：（1）过球心沿竖直向下的方向画一条带箭头的线段，用G表示，即为重力的示意图；（2）过球与墙面的接触点沿水平向左的方向画一条带箭头的线段，用F表示，即为压力的示意图；如图所示：25. 解：物体受到两个力：重力G和支持力F，二力为一对平衡力，大小相等、方向相反，如图所示：26. 解：过拉力的作用点O，沿绳子的方向画一条有向线段，用F表示，即为绳子对小车的拉力F的示意图，如图所示：27. 解：两个悬挂着的带相同电荷的小球A和B处于静止，小球A除受到竖直向下的重力、沿绳子向上的拉力外，还受到B对它向左的排斥力，过小球A的重心，分别沿各力的方向画一条带箭头的线段，即为其所受各力的示意图，如图所示：28. 解：图中，作用点已画出，物体静止在水平面上，对水平面的压力大小等于重力，方向是竖直向下的，如下图：29. 解：（1）先作出端点A、B关于平面镜的对称点A′、B′，再用虚线连接A′、B′，即为物体AB经过平面镜所成的像，如图所示：（2）刻度尺水平静止，受到重力G和手指对它的支持力F，这两个力平衡；重力从重心竖直向下画，支持力从重心竖直向上画，标出字母符号，注意两条线段的长度相同，如图：（3）由图可知，将灯泡L3的右端接线柱与电源正极连接，则可实现开关S接1时，只有L1、L2亮（L1、L2并联），开关接2时，只有灯L3、L4亮（L3、L4并联）．如图所示：30. 解：小军沿水平冰面减速向后退去时，对小军受力分析，竖直方向上受到竖直向下重力和水平冰面对他竖直向上的支持力是一对平衡力；水平方向向左减速运动，故其受到水平向右的摩擦力；这三个力的作用点可画在重心，从重心分别沿竖直向下和竖直向上画一条有向线段，用“G”表示重力，用“F”表示支持力，从重心沿水平向右画一条有向线段，用“f”表示摩擦力，如图所示：31. 解：由于足球是形状规则的物体，其重心在其几何中心（球心）上，过球心沿竖直向下画一条有向线段，用“G”表示重力，如下图所示：32. 解：石块A受到的重力方向竖直向下，作用点在重心；拉力的方向沿绳子向上，作用点也在重心．示意图如下：33. 解：由于橡皮和文具盒一起匀速运动，相对静止，所以橡皮不受摩擦力的作用，只受重力和支持力的作用；然后过重心沿竖直向下的方向和竖直向上的方向分别画一条有向线段表示出重力G和支持力F支，注意作图时两条线段的长度要相等．如图所示：34. 解：向右奔跑的男生，与地面接触的这只脚有向左滑动的趋势，因此鞋底受到地面对它向右的摩擦力，作用点在鞋底与地面的接触点（A点）；支持力的作用点也在A点，方向竖直向上；过A点分别沿水平向右和竖直向上的方向画一条带箭头的线段，并标明字母f和F；如图所示：35. 解：漂浮在水面上的木块，处于平衡状态，受到重力和浮力作用，而且是一对平衡力；重力从重心竖直向下画，浮力从重心竖直向上画，标出符号G和F浮，注意两条线段的长度相等，如图所示：36. 解：重力和拉力的作用点都画在重心上，重力的方向是竖直向下的，拉力的方向与绳子的方向相同．故答图如下：．37. 解：（1）过入射光线和水面的交点作一条垂直于水面的法线，根据反射角等于入射角，在法线的另一侧，可作出反射光线，并且标出反射光线的方向；根据光的折射定律，因为光线是从空气进入水里，折射角应该小于入射角，在法线的另一侧，作出折射光线并且标出折射光线的方向．如图所示：（2）因为是光滑的斜面，且绳子处于竖直状态（球与斜面虽然接触但不发生挤压），所以小球不受摩擦力和支持力的作用；所以小球受到重力和拉力的作用，重力的方向竖直向下，拉力的方向沿绳子向上，两个力的作用点都画在重心上．如图所示：．38. 解：拉力的作用点在横杆上，从作用点开始，沿力的方向画一条带箭头的线段，标出F，即为F的示意图；从支点O向F所在的直线作垂线，并标出L，即为拉力F的力臂．如图所示：．39. 解：木球漂浮在水面上，重力和浮力是一对平衡力，二者大小相等、方向相反、作用在同一直线上；过木球的重心分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F浮表示，注意这两条线段长度应相等，如下图所示：．40. 解：原来物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止，由于惯性木块保持原来的速度继续运动，木块相对于平板向右滑动，收到水平向左的摩擦力；同时木块受竖直向下的重力G、平板对它竖直向上支持力F的作用，这两个力是一对平衡力，三个力的作用点都在物块的重心上，如图所示：41. 解：据题意可知，已知标度，和作用点，而后从F1的作用点，沿水平方向成30°角的斜向右上方的位置，画出三段标度的长的线段，表明拉力F2=60N即可，如下图所示：42. 解：小球受重力和细绳的拉力作用，重力方向竖直向下，拉力方向沿绳并指向绳，如图所示：．43. 解：以A为研究对象，受向左的拉力和向右的摩擦力才会保持静止；A受到支持力方向竖直向上，过物体的重心，分别沿支持力和摩擦力的方向画一条有向线段，分别用N和f表示，如图所示：44. 解：物体漂浮在水面上静止不动，则受到的重力G和浮力F浮是一对平衡力，大小相等；浮力从重心竖直向上画，重力从重心竖直向下画，注意表示两个力的线段长度相等，如图所示：．45. 解：小球漂浮在水面上，受到重力和浮力的作用，重力和浮力是一对平衡力，二者大小相等；重力的方向竖直向下，浮力的方向竖直向上，力的作用点可都画在小球的重心上，如下图所示：46. 解：A、B两球都带正电荷，它们间的作用力是斥力，因此带点球B所受的带点球A的作用力。
中考物理课时知识点复习教案68(运动的描述及物体运动)
运动的描述及物体运动
【教学目标】
1、【知识与技能】
能用速度描述物体的运动。
能用速度公式进行简单的计算。
知道匀速直线运动的概念。
了解平均速度的概念。
2、【过程与方法】
体验比较物体运动快慢的方法，认识速度概念在实际中的意义。
3、【情感、态度与价值观】
感受科学与艺术结合所带来的美感。
【教学重点】
速度的物理意义及速度公式
【教学难点】
速度的计算
【突破难点的措施】：利用学生熟悉的场景引导学生讨论
一．选择题（将答案填在2019的表格内）
1.看烟和小旗。
关于甲乙两车相对于房子的运动情况，下列说法中正确的是（）
A.甲乙两车一定向左运动 C.甲车可能静止，乙车向左运动
B.甲车可能运动，乙车向右运动D甲乙两车一定向右运动
2.汽车的速度是36 km∕h，运动员的速度是10m∕s，自行车1min 通过0.6 km，的路程，则（）。
2018年九年级中考物理专题复习教案(全册)
“限速 5公
里”的是( )
-3-
汾陈乡初级中学
不忘初心 砥砺奋进
9.一座大桥长 1.6Km，一列长 200m 的火车以 15m/s 的速度通过此桥，火车完全通过
此桥所需的时间为多少？
【
教
学
反
思
】
-4-
汾陈乡初级中学
不忘初心 砥砺奋进
第二讲、声现象
常考的时间估测 橡皮从课桌掉到地上的时间约 0.4 s；演奏中华人民共和国国歌用时约 50 s；普通中
学生跑完 100 m 用时约 15 s；脉搏 1 min 内跳动的次数约 75 次. 考点二 运动的描述
1.机械运动：物体位置的变化叫机械运动（或一个物体相对于另一个物体 位置 的改 变叫机械运动）
C.听诊器减少了噪声的干扰
D.听诊器靠固体传声效果好
6．为了探究声音的产生条件，有人建议利用以下几个小实验现象。
A．放在钟罩内的闹钟正在响铃，把罩内的空气抽去一些后，铃声明显减小。
B．使正在发声的音叉接触水面，水面溅起水花
C．吹笛子时，手指按住不同的孔便会发出不同的声音
D．在吊着的大钟上固定一支细小的笔。把钟敲响后，用纸在笔尖上迅速拖过，可以
传声能力比空气
。
4．拿一张硬纸片，让它从一木梳上很快地划过去，再让它慢一点从同一木梳上划过去，
两次用力大小一样，则两次发出的声音
〔〕
A．音调不同 B.响度不同 C.音色不同 D.前三项都不同
5．医生用听诊器可以清晰地听见患者心跳的声音，这是由于
〔〕
A．听诊器能自动收集有用的声音 B.听诊器减少了声音的分散，增大了响度
2.减弱噪声的三条途径： （1） 在声源处减弱 ；（2） 在传播过程中减弱 ；（3） 在人耳处减弱 。 考点四 声的利用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 物体的运动 一、单选题（共11题；共22分） 1.小明和小华在操场上沿直跑道跑步，他们通过的路程和时间关系如图所示，则下列说法中正确的是（ ）
A. 两人都做匀速直线运动 B. 前2s内，小明跑得更快 C. 8s内，小明跑的路程更长 D. 8s内，小明的速度是5m/s
2.如图所示，用刻度尺测量铅笔的长度，测量方法正确的是（ ）
A. B. C.
D. 3.下列几种估测最符合实际情况的是（ ） A. 人步行的速度约为5 m/s B. 学生期末考试试卷厚度大约150 nm C. 人体感觉最舒适的温度约为37℃ D. 全新的2B铅笔长约18 cm 2
4.临时停车场内，旅游车和卡车并列同方向停放．小明坐在旅游车内看着旁边的卡车，突然感觉旅游车在向后运动．下列关于旅游车和卡车的运动情况中，不可能发生的是（ ）
A. 旅游车静止，卡车向前运动 B. 旅游车和卡车都向前运动，卡车运动更快 C. 旅游车向后运动，卡车静止 D. 旅游车和卡车都向前运动，旅游车运动更快
5.近年来，我国大部分地区的空气被严重污染，有害物质含量严重超标，其中PM2.5是天气阴霾的主要原因，PM2.5是指大气中直径小于或等于2.5μm的颗粒物，单个PM2.5是隐藏在空气的浮沉中，容易被吸入人的肺部造成危害，下列关于PM2.5颗粒物直径的单位换算正确的是（ ）
A. 2.5μm=2.5um×10﹣6m B. 2.5μm=2.5×
10﹣5dm C. 2.5μm=2.5×10﹣6cm D. 2.5
μm=2.5×109m
6.小明在马路边上拍街景照片，先后连续拍了两张，如图甲、乙所示，根据照片下列说法中正确的是（ ）
A.以地面为参照物，运动的物体中速度最小的物体是大卡车 B.以自行车为参照物，马路旁的树木是静止的 C.以小轿车为参照物，大卡车是向左运动的 D.以卡车为参照物，路灯是向左运动的 3
7.甲乙两同学沿平直路面步行，他们运动的路程随时间变化的规律如图所示，下面说法中不正确的是（ ） A. 甲同学比乙同学晚出发4s B. 4s～8s内，甲乙同学都匀速直线运动 C. 0s～8s内，甲乙两同学通过的路程相等 D. 8s末甲乙两同学速度相等
8.中学生小明从学校步行回家，随身携带的手机记录共走了5000步，则小明从学校步行到家的时间最接近实际的是（ ）
A. 0.2h B. 0.7h C. 1h D. 1.5 h
9.甲、乙两位同学进行百米赛跑，假如把他们的运动近似看作匀速直线运动处理，他们同时从起跑线起跑，经过一段时间后他们的位置如图所示，在图中分别作出的在这段时间内两人运动路程s、速度v与时间t的关系图像，正确的是( ) 4
A. B. C. D. 10.甲、乙两物体先后从同地沿同方向做匀速直线运动，甲比乙先运动2秒，甲运动6秒时通过的路程为6米，此时甲、乙间的距离为2米，在图所示的a、b、c三条图线中，乙的s﹣t图（ ）
A. 一定是图线a B. 一定是图线b C. 可能是图线b D. 可能是图线c
11.据报道，中国人民银行2016年起在部分省份启动实施“1元劵硬币化工程”，用1元硬币取代1元纸币，其原因是硬币比纸币寿命长、整洁度高、利于环保、便于自动化处理等．以下关于我国1元硬币的有关参数说法不正确的是（ ）
A. 直径约为2.5cm B. 厚度约为1.8mm C. 质量约为0.6g D. 体积约为0.8cm3
二、计算题（共1题；共5分） 12.出租车司机在机场高速公路的入口处看到如图所示的标示牌． （1）标示牌上各数字的含义分别是什么？ （2）在不违反交通规则的前提下，该司机从入口处出发，至少行驶多长时间才能到达机场？ 5
三、综合题（共4题；共50分） 13.从南京到上海的K1158次快速列车的运行时刻表如表1所示，从南京到上海的G7013次高速动车时刻表如表2所示． 表1：
站次 站名 到达时间 开车时间 里程/km 1 南京 起点站 12：30 O 2 常州 14：05 14：08 136 3 无锡 14：38 14：40 175 4 苏州 15：14 15：22 217 5 上海 17：00 终到站 300 表2： 站次 站名 到达时间 开车时间 里程/km 1 南京 起点站 13：OO O 2 常州 13：39 13：40 136 3 无锡 13：50 13：56 175 4 苏州 14：12 14：13 217 5 上海 14：30 终到站 300 （1）由南京到上海，乘坐G7013次高速动车比K1158次快速列车节省的时间为多少小时？ （2）求 G7013次高速动车的由南京开往上海的全程的平均速度为多少千米/时？ 6
（3）G7013以50m/s的平均速度通过全长为3200m的大桥，列车全部通过桥所用的时间多少秒？（列车长为150m）
14.随着中国铁路的高速发展，高铁时代已经来临，下表为某次高铁列车从上海到南京的运行时刻表.
请根据列车运行时刻表回答下列问题。 （1）列车由上海驶往南京全程的平均速度是多大？ （2）列车从上海到苏州和从常州到南京,哪一路段运行得较快?请通过计算比较。 15.用激光器向月球发射激光信号，2.7秒后接收到从月球返回的信号，（光速c=3×108m/s）问： （1）月球距离地球多远？ （2）如果一辆赛车以500km/h的速度不停地跑，它要经过多长时间才能跑完这段路程？ （3）若夜晚时月亮在平静的湖水中成像，已知湖水深20米，则月亮的像到水面的距离是多少？ 16.甲乙两地的距离是900km，一列火车从甲地早上7：30出发开往乙地，途中停靠了几个车站，在当日16：30到达乙地．列车行驶途中以144km/h的速度匀速通过长度为400m的桥梁，列车全部通过桥梁的时间是25s．求：
（1）火车从甲地开往乙地的平均速度是多少千米每小时？ （2）火车的长度是多少米？ 四、填空题（共12题；共28分） 17.近几年，不少地区推行的“区间测速”也作为判断是否超速的依据之一．所谓的“区间测速”，就是在两监测点安装监控和测速探头，测出同一辆车通过两个监测点的时间，再根据两点间的距离算出该车在这一区间路段的平均车速，如果这个平均车速超过了该路段的最高限速，即被判为超速．若监测点A、B相距14.4km，该路段最高限速120km/h．一辆轿车通过两个监测点的时间如图所示，通过两监测点的速度分别为110km/h和100km/h，该车在此路段的平均车速为________m/s，该车________（“会”、“不会”）7
被判为超速． 18.在“比较纸锥下落的快慢”的活动中 （1）如图甲所示两个等大的圆纸片，裁去一个扇形，做成图乙所示的A、B两个锥角不等的纸锥．将两个锥角不同的纸锥从同一高度同时释放时，应该选择图中的________ （选填“乙”或“丙”）所示的位置． （2）观察纸锥下落的快慢时，小明比较纸锥从同一高度下落到地面的先后；你也可以比较纸锥从同一高度下落________ 所运动的距离． （3）在接下来的“测量纸锥下落的速度”活动中，将A和B在同一高度释放，________ 下落快一些（选填“A”或“B”）．
19.如图为一小球从A点沿直线运动到F点的频闪照片，若频闪照相机每隔0.2s闪拍一次，分析照片可知：小球从A点到F点做的是________运动（选填“匀速直线”或“变速直线”）.其中，小球从B点到D点的平均速度是________ m/s.
20.小明在“测小车的平均速度”的实验中，设计了如图的装置，小车从带刻度的斜面顶端由静止下滑，图中圆圈是下车到达A、B、C三处的电子表的显示（数字分别表示“时、分、秒”）． ①该小车是根据公式 ________ 进行测量的； ②小车从A到B的过程中平均速度为 ________ cm/s（厘米每秒）； ③实验前必须练熟使用电子表，如果让小车过了A点才开始计时，会使所测AB段的平均速度8
偏 ________．（“大、小、不变”） 21.如图所示，木块的长度是________cm；温度计的读数________℃；秒表显示的是________s； 22.我们常用“频闪照片”来研究物质的运动．如图1所示，记录了甲、乙两个运动小球每隔0.01秒的不同位置．在底片记录的时间内，________ 球运动平均速度大，图2中的图象描述的是________ 球的运
动． 23.甲、乙、丙三辆小车同时、同地向同一方向运动，它们运动的图像如图所示，由图像可知：运动速度相同的小车是________和________；若以甲车为参照物，则丙车________（选填“静止”、“向前运动”或“向后运动”）． 9
24.某同学用同一把刻度尺对某物体的长度进行了四次测量，记录数据分别为12.50cm、12.52cm、12.29cm、12.51cm，这四次测量记录中，________cm是错误的，根据测量数据，物体的长度应记录为________cm。
25.A、B两辆汽车各自做匀速直线运动，它们速度之比为3∶2，当它们各自运动时间之比为3∶4时，它们通过的路程之比是________。
26.一只小虫跌落在小李的新铅笔上，小李突发奇想，驱赶小虫从铅笔的左端爬到右端用时5s，并用刻度尺测量铅笔的长度．如图所示，铅笔的长度是________ cm；那么小虫爬行的平均速度约是________ m/s；如果以小虫为参照物，铅笔是________的．（选填：“运动”或“静止”）
27.甲、乙两物体保持速度不变，甲的速度是乙的2倍，乙通过的通路是甲的 ，则甲运动的时间是乙运动时间的________倍．如图是汽车上的速度计，一辆汽车以此速度从南京驶向上海，若上海距南京的距离为4.9×105m，则该汽车________h后可以从南京到达上海．
28.智能手环可以记录佩戴者的运动情况，以佩戴者手腕为参照物，手环是________的；手环数据可由蓝牙通过________发送给手机，使用户在朋友圈获得排名和点赞．
五、实验探究题（共1题；共11分） 29.在做研究“充水玻璃管中气泡的运动规律”实验时，小明取长50cm的细玻璃管注满水，管中留一个小气泡，将玻璃管反转后，观察气泡的运动情况，如图1所示．
（1）小明将实验所测得的数据记录在表中，请你在图2的坐标中画出s﹣t图象．
