AutoCAD机械电气教程第3章文本、表格
软件课件教案教学设计AutoCAD机械电气教程第5章文本与表格
在此提示下选择一个选项作为文本的对齐方式。当文本串水平排列时， AutoCAD为标注文本串定义了顶线、中线、基线和底线，图中大写字 母对应上述提示中各命令。
文本行倾斜排列的效果 文本行的底线、基线、中线和顶线 文本的对齐方式 文本行
“应用”按钮 确认对文本样式的设置。当建立新的样式或者对现有样式的某些特征
进行修改后，都需按此按钮，AutoCAD确认所做的改动。
文字倒置标注与反向标注
5.2 文本标注
5.2.1 单行文本标注
【执行方式】 命令行：TEXT 菜单：绘图→文字→单行文字 工具栏：文字→单行文字 【操作步骤】 命令: TEXT↙ 选择相应的菜单项或在命令行输入TEXT命令后回车，AutoCAD提示： 当前文字样式: Standard 当前文字高度: 0.2000 注释性: 否 指定文字的起点或 [对正(J)/样式(S)]:
“效果”选项组
1．“颠倒”复选框：选中此复选框，表示将文本文字倒置标注。 2．“反向”复选框：确定是否将文本文字反向标注。 3．“垂直”复选框：确定文本是水平标注还是垂直标注。 4．宽度比例：设置宽度系数，确定文本字符的宽高比。当比例系数为1时表
示将按字体文件中定义的宽高比标注文字。当此系数小于1时字会变窄，反之 变宽。 5．倾斜角度：用于确定文字的倾斜角度。角度为0时不倾斜，为正时向右倾 斜，为负时向左倾斜。
固有的SHX形状字体文件外，还可以使用TrueType字体（如宋体、楷 体、italley等）。一种字体可以设置不同的效果从而被多种文本样式 使用 “字体”选项组用来确定文本样式使用的字体文件、字体风格及字高 等。其中如果在此文本框中输入一个数值，则作为创建文字时的固定 字高，在用TEXT命令输入文字时，AutoCAD不再提示输入字高参数。 如果在此文本框中设置字高为0，AutoCAD则会在每一次创建文字时 提示输入字高。所以，如果不想固定字高就可以把它在样式中设置为 0。
电气工程CAD 第3章
3.3 绘制圆命令
绘制圆下拉菜单
3.4 精确绘图工具
通过控制状态栏上各个按钮的开关，可达 到精确绘图的目的。
3.5 绘制圆弧命令
绘制圆弧下拉菜单
3.6 绘制椭圆命令
根据椭圆的长短轴及中心等条件绘制椭圆。
3.7 绘制正多边形命令
此命令用来绘制各种正多边形。 绘图→正多边形(Draw→Polygon)
3.11 绘制点命令
3.11.1设置点样式命令DDPTYPE
· 命令行：DDPTYPE · 【格式】→【点样式】
3.11.2绘制点命令POINT
· 命令行： POINT · 【绘图】→【点】
· 绘图工具栏：
3.12 图案填充命令
· 命令行：HATCH · 【绘图】→【图案填充】 · 绘图工具栏：

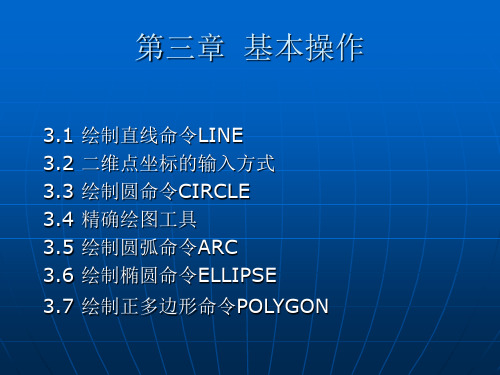

第三章 基本操作
3.1 3.2 3.3 3.4 3.5 3.6 绘制直线命令LINE 二维点坐标的输入方式 绘制圆命令CIRCLE 精确绘图工具 绘制圆弧命令ARC 绘制椭圆命令ELLIPSE
3.7 绘制正多边形命令POLYGON
第三章 基本操作
3.8 绘制矩形命令RECTANG 3.9 绘制圆环命令DONUT 3.10 绘制多段线命令POLYLINE 3.11 绘制点命令POINT 3.12 图案填充命令HATCH 3.13 绘制构造线命令XLINE 3.14 绘制多线命令MLINE 3.15 绘制样条曲线命令SPLINE
3.1 绘制直线命令
先指定起点，再给出一个或几个终点， 即可画出直线或折线。任何点均可用鼠标点出 或给出准确的坐标或长度，结束时按回车键， 画错时键入U放弃，与起点闭合时则输入C。 绘图→直线(Draw→Line)
3.2 二维点坐标的输入方式
AutoCADElectrical电气系统设计教程
AutoCADElectrical电气系统设计教程AutoCAD Electrical是由Autodesk公司推出的一款专业电气系统设计软件，为电气工程师和设计师提供了强大的功能和工具，用于设计、绘制和文档化电气系统图纸。
本文将从不同的角度分析和介绍AutoCAD Electrical的使用方法和特点。
第一章、AutoCAD Electrical的概述AutoCAD Electrical是基于AutoCAD平台的一种应用软件，它专门用于电气系统的设计和绘制。
与传统的CAD软件相比，AutoCAD Electrical具备了一些特殊的功能和工具，使得电气工程师能够更加高效地完成电气系统的设计任务。
第二章、AutoCAD Electrical的安装和配置在使用AutoCAD Electrical之前，我们需要先安装和配置软件。
首先，我们需要确保计算机符合软件的硬件要求，并且安装了最新版本的AutoCAD Electrical。
然后，根据个人使用习惯和工作需求，我们可以进行一些个性化的配置，例如设置工作环境、添加常用命令和快捷键等。
第三章、电气符号库和图元的应用作为一款专业电气系统设计软件，AutoCAD Electrical内置了大量的电气符号和图元库，以满足不同设计需求。
我们可以通过选择和插入符号库中的图元来绘制电气系统图纸。
此外，AutoCAD Electrical还具备符号编辑和管理的功能，可以根据需要进行符号的自定义和修改。
第四章、电气原理图的绘制和编辑在AutoCAD Electrical中，我们可以绘制电气原理图，即表达电气元件之间的关系和连接方式的图纸。
通过使用AutoCAD Electrical提供的电气特定命令和功能，我们可以方便地创建、编辑和调整电气原理图。
同时，AutoCAD Electrical还支持自动编号和连线功能，可以准确地标注和连接电气元件。
第五章、电气布线图的绘制和布局除了绘制电气原理图外，AutoCAD Electrical还可用于绘制电气布线图，即表示电气设备和线缆布置的图纸。
AutoCAD初学者教程
AutoCAD初学者教程第一章：AutoCAD概述AutoCAD是一种功能强大的计算机辅助设计（CAD）软件，广泛应用于建筑、机械、电气、航空等领域。
它具有图形绘制、编辑和修改、数据管理等多项功能，能够有效地辅助设计师完成各种设计任务。
第二章：AutoCAD界面AutoCAD的界面主要由菜单栏、工具栏、命令行和绘图区域组成。
菜单栏提供了各种功能选项，工具栏则包含了常用工具的快捷方式。
命令行可以输入命令和参数，而绘图区域则是绘制图形的主要区域。
第三章：图形绘制与编辑AutoCAD提供了多种绘图工具，如直线、多边形、圆等，可以通过这些工具绘制基本的几何图形。
此外，AutoCAD还支持各种编辑操作，如移动、复制、旋转和缩放等，可以对已有图形进行修改和调整。
第四章：图层管理图层是AutoCAD中的重要概念，它可以将不同的图形元素分组管理，便于后续的编辑和修改。
通过图层管理工具，用户可以创建、修改和删除图层，还可以设置图层的属性，如颜色、线型和可见性等。
第五章：块与属性块是AutoCAD中的一个重要组成部分，它可以将多个图形元素组合成一个整体，并进行统一管理。
用户可以通过块定义来创建块，并在需要的地方插入块。
此外，块还可以定义属性，如名称、尺寸和材质等，方便用户进行数据标记。
第六章：布局与打印AutoCAD使用布局来实现绘图的排版和分页，用户可以在布局中定义页面的尺寸、比例和边界等。
一旦完成了布局设置，用户就可以将图纸输出为打印机或者PDF文件，以便于交流和分享。
第七章：三维建模除了二维图形的绘制，AutoCAD还支持三维建模，用户可以使用各种三维建模工具来创建立体的物体。
通过修改视角和观察点，用户可以轻松地查看和编辑三维模型，实现更加真实和细致的设计效果。
第八章：数据提取与管理AutoCAD提供了数据提取和管理的功能，用户可以从绘图文件中提取出相关的数据，并进行统计和分析。
此外，AutoCAD还支持与其他软件的数据交换，如Excel和数据库等，方便用户进行进一步的数据处理。
AutoCAD2016中文版电气设计实例教程第3章 二维绘图命令
►
► ►
►
► ►
指定圆的半径或 [直径(D)]: 直接输入半径值或在绘图区单击指定半径长 度 指定圆的直径 <默认值>: 输入直径值或在绘图区单击指定直径长度 【选项说明】 （1）三点（3P）：通过指定圆周上三点绘制圆。 （2）两点（2P）：通过指定直径的两端点绘制圆。 （3）切点、切点、半径（T）：通过先指定两个相切对象，再给出半径 的方法绘制圆。（a）～（d）为以“切点、切点、半径”方式绘制圆的 各种情形（加粗的圆为最后绘制的圆）。
（a）
（b）
（c）
（d）
►
► ►
►
选择菜单栏中的“绘图”→“圆”命令，其子菜单中多了一种“相切、相 切、相切”的绘制方法，当选择此方式时，命令行提示与操作如下： 指定圆上的第一个点: _tan 到：选择相切的第一个圆弧 指定圆上的第二个点: _tan 到：选择相切的第二个圆弧 指定圆上的第三个点: _tan 到：选择相切的第三个圆弧
► ►
3.2.2 实例——绘制传声器符号 本实例利用直线、圆命令绘制相切圆，从而绘制出传声器符号。
►
► ►
►
► ►
（1）单击“默认”选项卡“绘图”面板中的“直线”按钮或快捷命令L， 命令行提示： 命令: _line 指定第一个点:（在屏幕适当位置指定一点） 指定下一点或 [放弃(U)]:（垂直向下在适当位置指定一点） 指定下一点或 [放弃(U)]: ↙（回车，完成直线绘制） （2）单击“默认”选项卡“绘图”面板中的“圆”按钮或快捷命令C， 命令行提示：
► ► ► ► ►
►
► ► ►
►
► ►
3.1.3 构造线 【执行方式】 命令行：XLINE（快捷命令：XL）。 菜单栏：选择菜单栏中的“绘图”→“构造线”命令。 工具栏：单击“绘图”工具栏中的“构造线”按钮。 功能区：单击“默认”选项卡“绘图”面板中的“构造线”按钮 【操作步骤】 命令行提示与操作如下： 命令: XLINE↙ 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: 指定起点1 指定通过点: 指定通过点2，绘制一条双向无限长直线 指定通过点: 继续指定点，继续绘制直线，（a），按<Enter>键结束命 令
AutoCAD 2018中文版电气设计基础与实例教程课件完整
1.3.1 图纸格式
1．幅面 电气工程图纸采用的基本幅面有5种：A0、A1、A2、A3和A4，各图幅的相应
尺寸如表所示。 图幅尺寸的规定（单位：mm）
幅面
A0
A1
A2
A3
A4
长
1189
841
594
420
297
宽
841
594
420
297
210
2．图框 （1）图框尺寸
在电气图中，确定图框线的尺寸有两个依据：一是图纸是否需要装订；二是
1.4.1 电气图形符号的构成
电气图形符号包括一般符号、符号要素、限定符号和方框符号。 1. 一般符号
一般符号是用来表示一类产品或此类产品特征的简单符号，如电阻、电容、电 感等，如图所示。
电阻、电容、电感符号
2．符号要素 符号要素是一种具有确定意义的简单图形，是一种必须同其他图形组合构成一
种设备或概念的完整符号。例如，真空二极管是由外壳、阴极、阳极和灯丝4个符 号要素组成的。符号要素一般不能单独使用，只有按照一定方式组合起来才能构成 完整的符号。符号要素的不同组合可以构成不同的符号。
用以表示元件、设备等的组合及其功能，是既不给出元件、设备的细节，也
不考虑所有连接关系的一种简单图形符号。方框符号在系统图和框图中使用得最 多。另外，电路图中的外购件、不可修理件也可用方框符号表示。
1.4.2 电气图形符号的分类
1. 总则一般要求 本部分按数据库标准介绍，包括数据查ห้องสมุดไป่ตู้、库结构说明、如何使用库中数据、
第1章 电气工程制图规则
1.1 电气工程图的种类
电气工程图可以根据功能和使用场合不同而分为不同的类别，并且各类 别的电气工程图又有某些联系和共同点，不同类别的电气工程图适用于不同 的场合，其表达工程含义的侧重点也不尽相同。但对于不同专业或在不同场 合下，只要是按照同一种用途绘成的电气工程图，不仅在表达方式与方法上 必须是统一的，而且在图的分类与属性上也应该是一致的。
AUTOCAD电子课件(全)
AUTOCAD电子课件(全)什么是AUTOCADAUTOCAD是一种专业的计算机辅助设计软件，它可以在多个领域中被广泛使用，例如建筑、机械、电子等等。
AUTOCAD可以帮助用户完成从二维图形到三维模型的设计，帮助用户通过数字化的方式减少错误和提高效率。
ELECTRONICS ELECTRICAL DESIGN：AUTOCAD电子课件(全)是针对电子电气工程领域的AUTOCAD教程，为学习AUTOCAD软件的电子电气工程师提供全方位的学习指导和实践经验。
本课程包括以下内容：第一章：AUTOCAD基础知识本章节将培训学生如何打开软件，软件界面的概述以及如何使用各种工具和操作方式。
在此基础上，学生将深入了解AUTOCAD的基本绘图原理和常用绘图方法，帮助学生轻松地把握软件的使用技巧。
第二章：电子元件符号的描绘方法在电子设计中常用到的元件符号让初学者望而生畏，本章节详细介绍了各种电子元件符号的描绘方法，学生可以通过模拟步骤一步一步地完成符号的绘制。
第三章：PCB绘制方法PCB板是电路实现的关键，本章节将讲解如何使用AUTOCAD软件绘制电路图和PCB板图，如何制作印制电路板。
第四章：自动化控制原理图的绘制本章节主要介绍AUTOCAD软件如何用于自动化控制原理图的绘制，学习者将会掌握和了解PLC控制、变频器控制、电线电缆图绘制等技能。
第五章：库的建立和CAD组态在使用AUTOCAD软件进行电子电气设计工作时，经常会使用到预先预设好的元器件库，并且需要对组态进行设置。
本章节将介绍如何建立自定义库、修改库中元件的属性参数以及如何组态。
第六章：模拟仿真技术在电子电气工程中，传统的绘图工作已经不可满足现代设计需求，需要使用到集成电路的模拟仿真技术。
本章节讲解了如何使用AUTOCAD软件与电路仿真软件进行集成，帮助学生更好地设计和模拟电路，以确保设计的可用性和正确性。
AUTOCAD电子课件(全)为初学者提供了一个系统化和全面的学习计划，可以让学生完全掌握AUTOCAD软件的使用方法和电子电气设计的基本原理。
电气制图与CAD 第三章 AutoCAD基础(第3讲)课堂笔记及练习题
电气制图与CAD 第三章 AutoCAD基础（第3讲）课堂笔记及练习题主题：第三章 AutoCAD基础（第3讲）学习时间：2017年6月19日--6月25日内容：第三章 AutoCAD基础这周我们将学习第三章中的第三讲，通过对几何练习6、7的学习掌握面域、修剪等命令，并掌握绘图初始环境的设置，了解绘图和修改工具栏，下面整理出的知识点框架供同学们学习。
第三讲基本作图二【本讲重点】：通过几何作图练习掌握常用命令的使用方法，及绘图初始环境的设置；【学习方法】：根据视频教义，勤加练习，注意总结；一、几何练习六【练习内容】：【掌握要点】：1、“面域”命令：对于首尾相接的平面封闭图形，可以利用面域命令形成一个面域，进行并交差运算；【注意】：面域不能参与编辑操作，不能进行“修剪”，必须先进行分解；2、操作步骤：首先激活命令，根据命令提示，根据不同的命令，选择不同的对象，右键，结束选择；3、“阵列”命令，选取中心点，设定项目数，然后进行预览；4、“修剪”命令，使用时先激活命令，回车，然后选择要修剪的对象；5、“分解”命令，选中要分解的对象，激活分解命令；二、几何练习七【练习内容】：【掌握要点】：1、矩形阵列命令，根据目标对象要求，设定行偏移与列偏移，向左向下为负；2、shift+右键，学习和使用“临时追踪点命令”，注意在基点处不要单击鼠标左键，只需放在基点处，然后设定偏移距离；3、对多线进行倒圆角操作时，第一步应对其进行分解；三、绘图初始环境设置【要点】：1、点击“栅格”按钮，查看当前设定的绘图范围，“z”回车，“a”回车，将其全屏显示；2、利用limits命令设定图限的大小；3、掌握对图层的添加、修改、删除以及锁定操作；4、掌握将图层设为当前层的三种方法：图层管理器、图层下拉列表、设定当前图层按钮；5、利用“lts”命令，设定比例因子，通常为0.4，对虚线、细点画线、双点画线有效；6、设置绘图的精度，在“格式”-“单位”，根据需要设定相应的精度；7、当“线宽”按钮按下时，才显示为粗实线；四、综合练习小轴【练习内容】：【掌握要点】：1、设定图限后，紧跟按“z”“a”，对其进行全屏显示；通过“栅格”右键，设置栅格点间的距离；2、特性匹配按钮，类似word中格式刷按钮，将不同图层中的对象设置为同一对象；激活命令后，先选原目标，再选目的目标；3、剖面线命令，首先设定画样，然后通过鼠标左键单击选择要添加的区域，回车确定。
AutoCAD 2018中文版电气设计基础与实例教程课件第3章
3.特殊选项说明 1）用命令行方式绘制圆弧时，可以根据系统提示单击不同的选项，具体功能
和单击菜单栏中的“绘图”→“圆弧”中子菜单提供的11种方式相似。这11种方式 绘制的圆弧分别如图所示。
2）需要强调的是“继续”方式，绘制的圆弧与上一线段或圆弧相切，继续画 圆弧段，因此提供端点即可。
a）
b）
c）
d）
该选项用于创建一段椭圆弧，与“工具栏：绘制→椭圆弧”功能相同。其中第一条 轴的角度确定了椭圆弧的角度。第一条轴既可定义为椭圆弧长轴也可定义为椭圆弧短轴。 其中各选项含义如下。
1）角度：指定椭圆弧端点的两种方式之一，光标与椭圆中心点连线的夹角为椭圆弧 端点位置的角度。
2）参数（P）：指定椭圆弧端点的另一种方式，该方式同样是指定椭圆弧端点的角 度，通过以下矢量参数方程式创建椭圆弧。
3.特殊选项说明 （1）指定椭圆的轴端点
根据两个端点，定义椭圆的第一条轴。第一条轴的角度确定了整个椭圆的角度。第 一条轴既可定义为椭圆的长轴也可定义为椭圆的短轴。 （2）旋转（R）
通过绕第一条轴旋转圆来创建椭圆，相当于，将一个圆绕椭圆轴翻转一个角度后的 投影视图。 （3）中心点（C）
通过指定的中心点创建椭圆。 （4）圆弧（A）
3.2 圆类图形
3.2.1 绘制圆
1.执行方式 l 命令行：CIRCLE。 l 菜单栏：绘图→圆。 l 工具栏：绘图→圆。 l 功能区：“默认”→“绘图”→“圆”。
2.操作示例 绘制指示灯符号。绘制流程如图所示。
绘制圆
快捷菜单
捕捉圆心
极轴追踪
绘制45°直线
绘制其他直线
3. 特殊选项说明 （1）三点（3P） 用指定圆周上三点的方法画圆。
3.特殊选项说明 多段线主要由不同长度的连续的线段或圆弧组成，如果在上述提示中选择“圆
CAD电气绘图基础操作详细讲解
3.1.5 正多边形的绘制
• 正多边形是指各边长度相等的多边形，如正三角形、正方形、正 五边形等等。下边以绘制正五边形为例说明绘制正多边形的方法。 绘制正五边形的步骤如下： （1）单击“正多边形”按钮，输入正多边形的边数：5，并按 Enter键确认。 （2）指定正多边形的中心点：移动鼠标在需要的位置单击，即指 定了正多边形的中心点。 （3）选择“内切于圆”或“外接于圆”。 （4）移动鼠标调整圆的半径及正多边形的角度，位置合适时单击， 即得到所需的正多边形。具体的绘制结果，如图3.10所示。
3.1 简单二维绘图
• 一些基本的二维图形形状很简单，创建起来也很 容易，但它们是绘图的基础，读者只要熟练掌握 它们的绘制方法，就能很好地绘制出复杂的二维 图形及轴测图。本节介绍点、直线图形、曲线图 形、多线和多段线、徒手线和修订云线等简单二 维图形的绘制方法。并通过实例进行强化。
3.1.1 点的绘制
• 对象的编辑还包含一些较为复杂的操作，如缩放、 旋转、倒角、圆角、拉伸、分解及删除等。 • 1．缩放 • 2．旋转 • 3．倒角 • 4．圆角 • 5．拉伸 • 6．分解 • 7．删除
3.2.6应用实例—绘制三绕组变压器符号
• 三绕变压器符号由三个圆和三条直线组合而成， 其绘制步骤如下： • （1）绘制圆和直线。 • （2）以此圆和直线为对象，向右复制一个新的圆 和直线。 • （3）以左侧圆和直线为对象，向上镜像复制一个 新的圆和直线。（4）以上侧的圆和直线为对象， 移动其至适当位置，完成绘制。
3.1.7 绘制圆
• 在AutoCAD中，可以通过圆心和半径或圆周上的点 来创建圆，也可以创建与对象相切的圆。下面介 绍三种最常用的绘制圆的方法。 • 1．以圆心、半径方式绘制圆 • 2．以圆心、直径方式绘制圆 • 3．以两点方式绘制圆 • 4．以三点方式绘制圆
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.2表格
• 在以前的版本中，要绘制表格必须采用绘制图线或者图线结合偏移或 复制等编辑命令来完成，这样的操作过程烦琐而复杂，不利于提高绘 图效率。有了该功能，创建表格就变得非常容易，用户可以直接插入 设置好样式的表格，而不用绘制由单独的图线组成的栅格。
• 3.2.1 设置表格样式
• 1．执行方式 • 命令行：TABLESTYLE • 菜单：格式→表格样式 • 工具栏：样式→表格样式管理器
第3章文本、表格与尺寸标注
• 3.1 文本标注
• 3.1.1 设置文本样式
• 1．文字样式 • （1）执行方式 • 命令行：STYLE或DDSTYLE • 菜单：格式→文字样式 • 工具栏：文字→文字样式
• 3.1.2 单行文本标注
• （1）执行方式 • 命令行：TEXT或DTEXT • 菜单：绘图→文字→单行文字
• 3.2.2 创建表格
• 1．执行方式 • 命令行：TABLE • 菜单：绘图→表格 • 工具栏：绘图→表格
3.3尺寸标注
• 3.3.1 设置尺寸样式
• 设置尺寸样式 • （1）执行方式 • 命令行：DIMSTYLE • 菜单：• 3.3.2 尺寸标注
• 工具栏：文字→单行文字
• 3.1.3 多行文本标注
• 多行文字 • （1）执行方式 • 命令行：MTEXT • 菜单：绘图→文字→多行文字 • 工具栏：绘图→多行文字 或 文字→多行文字
• 3.1.4 多行文本编辑
• 文字编辑 • （1）执行方式 • 命令行：DDEDIT • 菜单：修改→对象→文字→编辑 • 工具栏：文字→编辑
• 1．线性标注 • （1）执行方式 • 命令行：DIMLINEAR • 菜单：标注→线性 • 工具栏：标注→线性标注
• 3.3.3 尺寸编辑
• 1．编辑尺寸 • （1）执行方式 • 命令行：DIMEDIT • 菜单：标注→对齐文字→默认 • 工具栏：标注→编辑标注
