手板的工艺
手板加工工艺
手板加工工艺按制作手段分手板按照制作的手段分，可分为手工手板和数控手板：（1）手工手板：其主要工作量是用手工完成的。
（2）数控手板：其主要工作量是用数控机床完成的，而根据所用设备的不同，又可分为激光快速成形(RP, Rapid Prototyping)手板和加工中心（CNC）手板。
A：SLA手板：主要是用激光快速成型技术生产出来的手板。
B：CNC手板：主要是用加工中心生产出来的手板。
RP手板同CNC手板相比较各有千秋：RP手板的优点主要表现在它的快速性上，但是它主要是通过堆积技术成型，因而RP手板一般相对粗糙，而且对产品的壁厚有一定要求，比如说壁厚太薄便不能生产。
CNC手板的优点体现在它能非常精确的反映图纸所表达信息，而且CNC手板表面质量高，尤其在其完成表面喷涂和丝印后，甚至比开模具后生产出来的产品还要光彩照人。
因此，CNC手板制造愈来愈成为手板制造业的主流。
手板按所用材料分手板按照制作所用的材料，可分为塑胶手板、硅胶手板、金属手板、油泥手板：（1）塑胶手板：其原材料为塑胶，主要是一些塑胶产品的手板，比如电视机、显示器、电话机等等。
（2）硅胶手板：其原材料为硅胶，主要是展示产品设计外形的手板，比如汽车、手机、玩具、工艺品、日用品等等。
（3）金属手板：其原材料为铝镁合金等金属材料，主要是一些高档产品的手板，比如笔记本电脑、高级单放机、MP3播放机、CD 手机，PAD等等。
（4）油泥手板：其原料为油泥，俗称泥雕手板，主要用于产品外观设计和开发，在产品开发初期泥雕师傅根据自己的想象力或者图片来用油泥做模型，然后在根据油泥模型来确定外观，不过目前油泥手板被freeform代替了很多。
三）按手板层次按其所要实现效果，可分为外观手板，结构手板，功能手板：（1）外观手板：主要检测产品的外观设计，要求外观精美，颜色准确，对内部的处理要求不高。
（2）结构手板：主要检测产品的结构合理性，对于尺寸要求较高，对外观要求相对较低，国外对这类要求尤为严格。

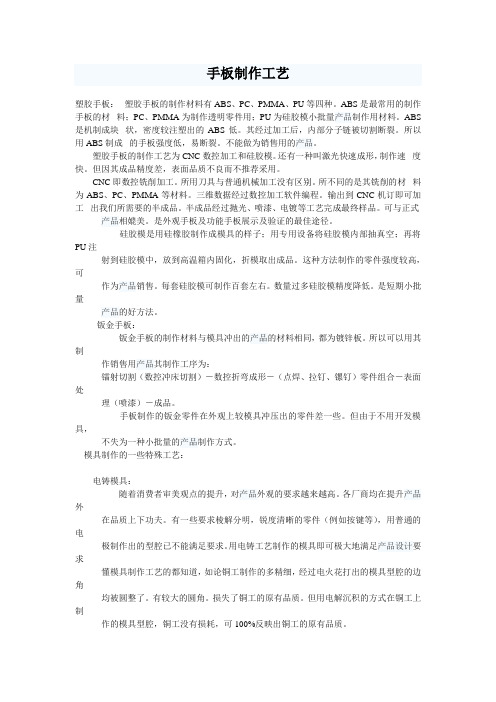

手板制作工艺
手板制作工艺塑胶手板：塑胶手板的制作材料有ABS、PC、PMMA、PU等四种。
ABS是最常用的制作手板的材料；PC、PMMA为制作透明零件用；PU为硅胶模小批量产品制作用材料。
ABS 是机制成块状，密度较注塑出的ABS低。
其经过加工后，内部分子链被切割断裂。
所以用ABS制成的手板强度低，易断裂。
不能做为销售用的产品。
塑胶手板的制作工艺为CNC数控加工和硅胶模。
还有一种叫激光快速成形，制作速度快。
但因其成品精度差，表面品质不良而不推荐采用。
CNC即数控铣削加工。
所用刀具与普通机械加工没有区别。
所不同的是其铣削的材料为ABS、PC、PMMA等材料。
三维数据经过数控加工软件编程。
输出到CNC机订即可加工出我们所需要的半成品。
半成品经过抛光、喷漆、电镀等工艺完成最终样品。
可与正式产品相媲美。
是外观手板及功能手板展示及验证的最佳途径。
硅胶模是用硅橡胶制作成模具的样子；用专用设备将硅胶模内部抽真空；再将PU注射到硅胶模中，放到高温箱内固化，折模取出成品。
这种方法制作的零件强度较高，可作为产品销售。
每套硅胶模可制作百套左右。
数量过多硅胶模精度降低。
是短期小批量产品的好方法。
钣金手板：钣金手板的制作材料与模具冲出的产品的材料相同，都为镀锌板。
所以可以用其制作销售用产品其制作工序为：镭射切割（数控冲床切割）－数控折弯成形－（点焊、拉钉、镙钉）零件组合－表面处理（喷漆）－成品。
手板制作的钣金零件在外观上较模具冲压出的零件差一些。
但由于不用开发模具，不失为一种小批量的产品制作方式。
模具制作的一些特殊工艺：电铸模具：随着消费者审美观点的提升，对产品外观的要求越来越高。
各厂商均在提升产品外在品质上下功夫。
有一些要求棱解分明，锐度清晰的零件（例如按键等），用普通的电极制作出的型腔已不能满足要求。
用电铸工艺制作的模具即可极大地满足产品设计要求懂模具制作工艺的都知道，如论铜工制作的多精细，经过电火花打出的模具型腔的边角均被圆整了。
手板模型制作方法和特点
手板制作的方法和各自的特点转眼间，我接触手板这个行业已经有半年时间了，刚开始我不知道什么是手板，“手板”这个词汇对于我来说是完全陌生的，就像小学生面对一个复杂的英语单词一样。
其实，“手板”并不是一个新的词汇，它已经存在了很长一段时期。
下面我就来归纳一下手板制作有哪几种方法以及它们各自的特点是什么：根据工艺设备的不同，手板制作可以分为激光快速成型（FDM、SLA、SLS），CNC加工，真空复模（硅胶复模），快速模具（简易模具）和低压灌注等方法。
1激光快速成型1）、FDM，是将ABS条用激光烧结而成，它的特点是物理性能和化学成分都与ABS一样，装配性能好，内部结构清晰，但外观粗糙，适合做结构验证的手板。
2）、SLA，是将环氧树脂用激光烧结而成，环氧树脂在常温状态下是液态，装在SLA机的箱子里，当激光按图形的结构一层扫描时，激光碰到的地方环氧树脂就会由液体变成固体，最后，将箱子里多余的液态环氧树脂放掉，就会留下一个和图形一模一样的模型。
SLA适合做小件的，但CNC难以加工的手板。
3）、SLS，由SLA发展而来，它除了兼有SLA的功能外，还可以烧结金属粉末（如铝粉、铜粉、不锈钢粉等），制作手板的成本比SLA的高。
2 CNC加工，CNC手板模型是综合计算机辅助设计（CAD）、计算机辅助制造（CAM）、计算机数字控制(CNC)等先进技术，把计算机上构成的三维数据模型，由整块材料切削挖掘加工而成。
它的特点是加工速度快、成本低，可以达到很高的加工精度。
而且材料的选择范围广，可以保证手板模型的材料和批量生产零件材料的一致性。
手板的真实感强，表面质量可以达到很高的水平，在进行打磨、抛光、喷砂、喷漆、丝印、UV、电镀等后续加工后，制作效果完全可以同模具生产的产品相媲美，甚至更高。
由于CNC加工需要一个地做，所以它适合做1-5个的批量。
3真空复模（硅胶复模），其流程是先用母板做一个硅胶模，然后再倒入液态的环氧树指（如PU），再加热让其固化，最后就可从硅胶模中取出一个和母板一模一样的手板（模型）。
《产品设计手板工艺》课件
案例二：智能硬件手板
总结词
制作工艺简单、易于实现
详细描述
智能硬件手板的制作工艺相对简单，通常采用注塑或 3D打印等技术进行制作。这些技术易于实现，并且可 以快速制作出样品，缩短了产品的研发周期。
案例三：家居用品手板
总结词
外观要求高、细节处理到位
详细描述
家居用品手板注重外观和细节处理，需要对 手板的颜色、纹理、质感等方面进行精细的 处理，以确保手板的品质和美观度。同时， 家居用品手板的实用性也是需要考虑的重要
案例一：汽车模型手板
总结词
制作周期长、成本高
详细描述
由于汽车模型手板的复杂度和精度要 求都较高，因此其制作周期较长，成 本也相对较高。在制作过程中，需要 进行多次的打磨、涂装等工序，以确 保手板的品质和美观度。
案例二：智能硬件手板
总结词
功能测试、结构验证
详细描述
智能硬件手板主要用于功能测试和结构验证。通过制作手板，可以对智能硬件的各项功 能进行测试，验证其是否符合设计要求。同时，也可以对手板的外观、结构等方面进行
因素之一。
案例三：家居用品手板
要点一
总结词
材料环保、安全可靠
要点二
详细描述
家居用品手板所使用的材料需要符合环保要求，不能对人 体造成危害。同时，由于家居用品的使用频率较高，因此 其安全性也是需要考虑的重要因素之一。在制作过程中， 需要对手板的材料和结构进行安全评估和测试。
案例三：家居用品手板
总结词
汽车模型手板需要高精度的制作工艺，对细节的处理要求非常高。在制作过程中，需要对手板的表面处理、涂装 等方面进行精细的加工，以确保手板的品质和美观度。
案例一：汽车模型手板
总结词
手板表面处理工艺
激光（镭射）切割：各种金属材料激光切割，非金属材料、木板、塑胶、有机玻璃、皮革、 布料激光切割、雕花、镂空，精密塑胶零件激光去毛刺。 激光（镭射）内雕：水晶制品、玻璃工艺礼品三维内雕、平面内雕。 激光（镭射）打码：金属、非金属产品激光打码、自动标记序列号、条码、生产日期。 激光（镭射）打孔：金属、非金属激光打孔
螺纹是用一台在轴上装有圆形毛毡的小电机，将其固定在桌面上，与桌子边沿成 60 度左右的角度，另外做一个装有固定铝板压茶的拖板，在拖板上贴一条边沿齐直的聚酯薄 膜用来限制螺纹竞度。利用毛毡的旋转与拖板的直线移动，在铝板表面旋擦出宽度一致的 螺纹纹路
镭雕也叫激光雕刻，是一种用光学原理进行表面处理的工艺。比如说要做一个键盘，它上 面字有蓝色，绿色，红色和灰色，键体是白色，激光雕刻时，先喷油，蓝字，绿字，红字， 灰字各喷相应的颜色，注意不要喷到别的键上，这样看上去就有蓝键，绿键等键了，再整 体喷一层白色，这样就是一整块白键盘了，各蓝绿都被包在下面了。此时就可以进行激光 雕刻了，利用激光技术和工业设计师提交的按键图做成的菲林，雕掉上面白色油，比如加 工字母"TD DESIGN",雕掉笔划上的白色，则下的或蓝或绿就露出来，这样就达到预想的效 果了。
乱纹拉丝是在高速运转的铜丝刷下，使铝板前后左右移动磨擦所获得的一种无规则、 无明显纹路的亚光丝纹。这种加工，对铝或铝合金板的表面要求较高。
波纹一般在刷光机或擦纹机上制取。利用上组磨辊的轴向运动，在铝或铝合金板表面 磨刷，得出波浪式纹路。
手板制做常见的后处理工艺
手板制做常见的后处理工艺有：
1.喷油，按照客户提供的颜色编通号来喷颜色。
可以喷成亚色和亮光，如下图:
掌上电脑表面喷的是亮黑手电筒表面喷的是亚黑
2.电镀，随着科技的发展，产品外观要求越来越高。
很多高端手板制做产品都采用这样一种表面处理方式，但是电镀对表面要求很高，电镀前的样件必须非常光滑，不能有任何杂质痕迹。
效果如下图：
3.丝印，很多公司都有自主品牌，在手板制做时也需要把公司标志或者产品型号印在手板样上。
如下图：。
手板培训资料
手板培训资料手板，也被称为“首板”，是在新产品研发过程中，根据设计图纸先制作出来的一个或几个实物模型。
它的作用不可小觑，能够帮助设计师直观地看到产品的外观、结构和尺寸，提前发现设计中的问题，并进行优化和改进。
为了让大家对手板有更深入的了解和掌握相关制作技能，以下为大家提供一份较为全面的手板培训资料。
一、手板的类型1、塑胶手板塑胶手板通常采用注塑成型或 3D 打印技术制作。
注塑成型的塑胶手板精度较高，但成本也相对较高，适合大批量生产。
3D 打印的塑胶手板则具有快速、灵活的特点，适合小批量或单件生产。
2、金属手板金属手板常见的制作方法有数控加工和激光切割。
数控加工能够实现复杂形状的高精度加工，而激光切割则适用于薄板金属的快速切割。
3、硅胶手板硅胶手板多用于复制一些形状复杂、精度要求不高的产品。
它具有良好的柔韧性和弹性。
4、木质手板木质手板一般用于对外观要求不高，且结构相对简单的产品，制作成本较低。
二、手板制作的材料1、 ABS 塑料这是一种常用的工程塑料，具有良好的强度和韧性，适合制作结构复杂的手板。
2、 PC 塑料具有高强度、高耐热性和良好的尺寸稳定性，常用于制作对性能要求较高的手板。
3、铝合金铝合金硬度较高，加工性能好，常用于制作金属手板。
4、不锈钢具有良好的耐腐蚀性和强度，适用于对耐久性要求较高的手板。
5、硅胶用于制作硅胶手板，具有良好的弹性和复制性能。
三、手板制作的工艺1、 3D 打印这是一种快速成型技术，通过逐层堆积材料来构建物体。
常见的3D 打印技术有 FDM（熔融沉积成型）、SLA（光固化成型）和 SLM （选择性激光熔化）等。
2、数控加工利用数控机床对材料进行切削、钻孔、铣削等加工操作，能够实现高精度的手板制作。
3、真空复模先制作一个原型手板，然后通过真空复模技术复制出多个相同的手板。
4、激光切割利用激光束对板材进行切割，适用于薄板材料的快速切割。
5、手工制作对于一些简单的手板，也可以通过手工工具和材料进行制作。
手板模型知识点总结图
手板模型知识点总结图手板模型的制作技术有很多种，主要包括以下几种：1. 3D打印：3D打印是一种将数字模型快速转化为实体的技术，通过层层堆积材料，逐渐构建出物体的立体结构。
它具有制作速度快、成本低、适用于复杂结构的优点，适用于快速制作外观模型和功能验证模型。
2. CNC加工：CNC加工是一种利用数控机床对材料进行切削加工的技术，可以实现高精度、高质量的零部件加工。
它适用于制作产品的结构部件和功能部件。
3. 快速成型：快速成型是一种通过光固化液体材料，逐层凝固成型的技术，可以制作出具有细节丰富的产品原型。
它适用于制作外观模型和结构模型。
4. 注塑：注塑是一种将熔融塑料注入模具中，冷却后得到所需零部件的成型工艺。
它适用于制作大批量的产品零部件。
除了以上几种制作技术外，手板模型还需要经过后续的表面处理和装配工艺，以展示产品的最终外观和功能。
通常的表面处理包括打磨、喷涂、电镀等工艺，装配工艺包括拼接、螺纹连接、粘接等方法。
手板模型的制作过程需要设计师和制造工程师密切合作，共同制定制作方案，选择合适的材料和工艺，保证模型的质量和可靠性。
此外，还需要进行严格的质量控制和验收，确保模型符合设计要求和制造标准。
手板模型的应用范围很广，包括汽车零部件、家电产品、医疗器械、消费品等多个领域。
通过手板模型可以帮助企业在产品开发初期就进行市场验证，提前发现问题和改进方案，降低产品开发成本和风险。
总的来说，手板模型是一种非常重要的产品开发工具，可以帮助设计师和制造工程师快速验证产品设计，降低产品开发成本和风险，加速产品上市时间，提高产品的竞争力。
因此，掌握手板模型的制作技术和应用方法对于企业来说是非常重要的。
手板工艺
手板工艺：当图纸完成或一个新产品设计完成后，即在投放到市场之前，首先最想知道的是此产品的市场效益；或想知道设计图纸与实物是否有差别或是否合理等，此时，建议你首先做手板模型。
通俗地说，手板就是在没有开模具的前提下，根据产品设计图纸或结构图纸先做一个或多个模型，来检查外观或结构合理性的功能样板。
手板分类：<1>手工手板：其主要为早期的手板，现已很少采用此种方式，因其主要靠手工制作出来，尺寸和外观都很难达到要求，所以目前此种方法已很少用。
<2>数控手板：其主要靠数控机床来完成，因此又可分为激光快速成型（RP）手板和数控加工中心（CNC）手板。
RP手板优点：速度快，主要通过堆积技术成型，因此手板一般比较粗糙；另如产品壁厚过薄的产品不能用此种方法制作。
CNC手板优点：精确，外观表面质量高，如在表面喷涂和丝印后与真实产品相差无几。
其可以直接在塑料上成型，更符合产品要求，因此CNC手板将成为手板制造业的主流。
手板按照制作所用的材料分，可分为塑胶手板和金属手板：1、塑胶手板：其原料主要为ABS或其它一些料质较柔韧的塑料，如一些目前市场流行类的但刚开发的产品，如功能电话机，显示器外壳，游戏机等。
2、金属手板：其原材料主要为铝镁合金或其它的，主要用于一些高档的手板，例如笔记本电脑、CD机、MP3，MP4播放器等一些家电产品。
