CAD绘图中的一般尺寸标注规范
cad制图图框标准
cad制图图框标准CAD制图图框标准。
CAD制图图框是CAD绘图中非常重要的一部分，它不仅能够规范绘图的范围和比例，还能够提高绘图效率，保证绘图质量。
因此，制定一套合理的CAD制图图框标准对于工程设计和制图工作是非常必要的。
首先，CAD制图图框的标准尺寸应该根据实际绘图需求和纸张规格来确定。
一般来说，A4纸张的CAD图框尺寸为210mm×297mm，A3纸张的CAD图框尺寸为297mm×420mm，A2纸张的CAD图框尺寸为420mm×594mm，以此类推。
在确定CAD制图图框的尺寸时，需要考虑到绘图的内容和比例，保证绘图的清晰度和美观度。
其次，CAD制图图框的内容应该包括必要的标注和信息。
例如，图框的上部应包括项目名称、图纸名称、图号、比例等信息；左侧和右侧应包括图框的制图单位、审核单位、设计单位、日期等信息；下部应包括图框的版本号、图框制作人、制图人等信息。
这些信息的完整和准确对于绘图的审核和管理非常重要。
此外，CAD制图图框的设计应该简洁明了，不宜过于复杂。
图框的线型和线宽应该统一，以保证绘图的整体美观度。
图框的边框线应该加粗，以便于区分图框和绘图内容。
图框的各个部分应该合理布局，方便绘图人员填写必要的信息和标注。
最后，CAD制图图框的标准应该得到严格执行。
在绘图过程中，必须按照标准的CAD制图图框来进行绘制，不得随意更改图框的尺寸、内容和设计。
只有这样，才能保证绘图的规范和统一，提高绘图质量和效率。
综上所述，CAD制图图框标准对于工程设计和制图工作具有非常重要的意义。
只有制定合理的CAD制图图框标准，并严格执行，才能保证绘图的质量和效率。
希望各位制图人员能够重视CAD制图图框标准，做好绘图工作，为工程设计提供更加精确和可靠的图纸。
国家标准CAD制图相关格式规定
国家标准CAD制图相关格式规定图纸是设计成果不可或缺的一个重要环节，是设计成果的直观体现。
但是制图过程繁琐，形式多样，目前绝大多数的制图都是由计算机软件绘制而成，为了规范设计的制图过程，现对CAD制图有关格式进行统一规定，详细说明如下。
1.图纸幅面根据GB/T 14689-1993,标准幅面共有五种，其尺寸见表1，绘制图样时应优先采用这些幅面尺寸。
表1图纸幅面及图框尺寸 （mm）幅面代号 A0 A1 A2 A3 A4尺寸L×B 1189×841 841×594 594×420 420×297 297×210 图纸幅面模板，共五种尺寸，每个图幅模板文件中均有四个幅面，上下幅面不同处为是否带装订线，左右幅面的不同处为横向和纵向。
可根据需要酌情选用。
此外，总装配图必须采用A0或A1号图纸绘制，零件图建议采用A2‐A4号图纸绘制。
2.字体A.字体：汉字统一采用“gbcbig.shx”字体，数字和字母统一采用“Romans.shx”字体。
B.字体高度：根据GB/T 18229‐2000规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字（这是新标准，旧标准是A0和A1采用5号字，其它图幅采用3.5号字）。
C.字体宽度：汉字宽度为高度0.7，字母和数字不改动。
D.字体倾斜：汉字一般不倾斜，字母和数字可以写成斜体和直体，斜体字的字头向右倾斜，与水平基准线成75°。
3.图线A.线宽：根据GB4457.4-84中规定，工程制图的图线分为粗、细两种线宽。
图线种类一共有粗实线、细实线、波浪线、双折线、虚线细点划线、粗点划线、双点划线八种。
其中粗实线和粗点划线的线宽为b，其余为b/3。
结合CAD制图的实际输出效果，参照GB/T 14665-1998对线宽的规定，设计图纸时，粗线的宽度取0.7mm，细线宽度取0.25mm（还有一种建议，就是A0和A1图幅中，粗线取1mm，细线取0.35mm）。
绘图规范

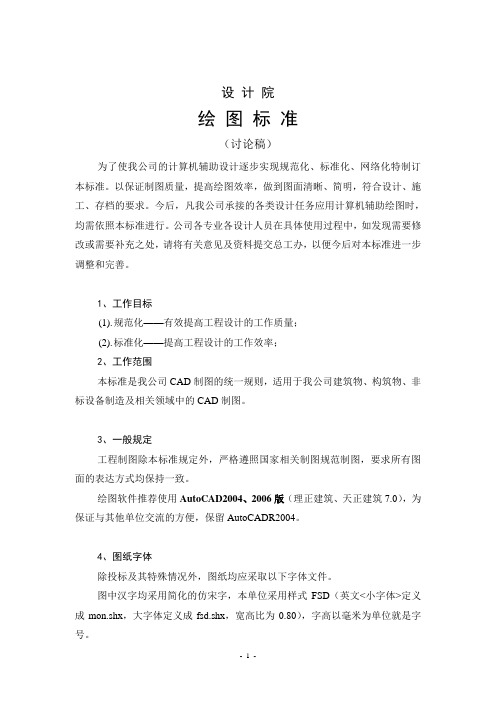

设计院绘图标准（讨论稿）为了使我公司的计算机辅助设计逐步实现规范化、标准化、网络化特制订本标准。
以保证制图质量，提高绘图效率，做到图面清晰、简明，符合设计、施工、存档的要求。
今后，凡我公司承接的各类设计任务应用计算机辅助绘图时，均需依照本标准进行。
公司各专业各设计人员在具体使用过程中，如发现需要修改或需要补充之处，请将有关意见及资料提交总工办，以便今后对本标准进一步调整和完善。
1、工作目标(1).规范化——有效提高工程设计的工作质量；(2).标准化——提高工程设计的工作效率；2、工作范围本标准是我公司CAD制图的统一规则，适用于我公司建筑物、构筑物、非标设备制造及相关领域中的CAD制图。
3、一般规定工程制图除本标准规定外，严格遵照国家相关制图规范制图，要求所有图面的表达方式均保持一致。
绘图软件推荐使用AutoCAD2004、2006版（理正建筑、天正建筑7.0），为保证与其他单位交流的方便，保留AutoCADR2004。
4、图纸字体除投标及其特殊情况外，图纸均应采取以下字体文件。
图中汉字均采用简化的仿宋字，本单位采用样式FSD（英文<小字体>定义成mon.shx，大字体定义成fsd.shx，宽高比为0.80），字高以毫米为单位就是字号。
图纸名称样式FSD，字高8.0mm 宽高比0.8说明文字标题样式FSD，字高5.0mm 宽高比0.8标注文字样式FSD 字高3.5mm 宽高比0.8说明文字样式FSD 字高4.0mm 宽高比0.8总说明样式FSD 字高5.0mm 宽高比0.8标注尺寸样式FSD 字高3.0mm 宽高比0.8注：文字标注建议使用天正内部命令，保持中西文字体高度一致。
说明文字一般应位于图面右侧。
5、图纸幅面5.1图纸幅面：mm标题栏应放置在图纸右下角，并采用统一格式，见CAD文件：图框。
5.2比例给排水工程图比例建筑专业制图常选用的比例6、图纸编号一个工程中，整套图纸所注写的场地、构筑物、建筑物、道路、设备等名称要统一，各专业、各设计阶段的上述名称和编号应一致。
CAD技术图纸格式规范
CAD技术图纸格式规范在当今的工程和设计领域，CAD（计算机辅助设计）技术的应用已经变得无处不在。
从建筑设计到机械制造，从电子电路到航空航天，CAD 技术凭借其高效、精确和便捷的特点，极大地提高了设计工作的质量和效率。
然而，要确保 CAD 技术的优势能够得到充分发挥，一套规范的图纸格式是至关重要的。
CAD 技术图纸作为设计思想的直观表达，不仅是设计师与工程师之间沟通的重要工具，也是生产制造环节的重要依据。
一份格式规范的 CAD 技术图纸能够清晰、准确地传达设计意图，减少误解和错误，提高工作效率，保证产品质量。
首先，让我们来谈谈图纸的幅面和格式。
CAD 技术图纸通常采用标准的幅面尺寸，如 A0、A1、A2、A3 和 A4 等。
这些幅面尺寸具有固定的长宽比例，以保证图纸的规范性和通用性。
在选择图纸幅面时，应根据设计内容的复杂程度和尺寸大小进行合理选择，避免幅面过大造成浪费，也避免幅面过小导致内容拥挤。
图纸的边框和标题栏也是格式规范中的重要组成部分。
边框应采用规定的线条类型和粗细，以区分图纸的有效绘图区域和周边空白部分。
标题栏通常位于图纸的右下角，包含了图纸的名称、编号、比例、设计单位、设计人员、审核人员等重要信息。
这些信息的填写应准确、清晰，以便于图纸的管理和追溯。
接下来是图层的设置。
在 CAD 软件中，合理设置图层可以有效地组织和管理图形元素。
不同类型的图形元素，如轮廓线、中心线、尺寸标注、文字说明等，应分别放置在不同的图层中，并赋予相应的颜色、线型和线宽。
这样不仅可以使图纸的内容更加清晰易读，还便于在修改和编辑时对特定的图形元素进行操作。
在图形的绘制方面，应遵循一定的规范和标准。
线条的类型和粗细应根据图形的性质和重要性进行选择，例如，轮廓线通常使用粗实线，而中心线则使用细点划线。
图形的比例应根据实际尺寸和图纸幅面进行合理设定，确保图形能够在图纸上清晰、准确地表达。
尺寸标注是CAD 技术图纸中不可或缺的部分，标注的位置、字体大小、箭头样式等都应符合规范要求，尺寸数值应准确无误，并且要注意标注的完整性和一致性。
cad标注规范a3图纸
竭诚为您提供优质文档/双击可除cad标注规范a3图纸篇一：cad制图标注规范cad制图标注规范cad制图规范（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
a．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
b．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。
（二）、常用制图方式。
一、常用比例1：11：21：31：41：51：61：101：151：201：251：301：401：501：601：801：1001：1501：20xx：2501：3001：4001：500二、线型1．粗实线：0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓。
3.建筑装饰构造详图的建筑物表面线。
2．中实线：0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3．建筑装饰构造详图及构配件详图中一般轮廓线。
3．细实线：0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4．细虚线：0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。
4.外开门立面图开门表示方式。
5．细点划线：0.1-0.13mm1.中心线、对称线、定位轴线。
6．细折断线：0.1-0.13mm1.不需画全的断开界线。
三、打印出图笔号1-10号线宽设置1号红色0.1mm6号紫色0.1-0.13mm2号黄色0.1-0.13mm7号白色0.1-0.13mm3号绿色0.1-0.13mm8.9号灰色0.05-0.1mm4号浅兰色0.15-0.18mm10号红色0.6-1mm5号深兰色0.3-0.4mm10号特粗线：1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1.m:12mm(在a0、a1、a2、图纸)2.m:10mm(在a3、a4图纸)3.特粗线到索引线为剖视方向4.a:字高5mm(在a0、a1、a2、图纸)字高4mm(在a3、a4图纸)5.b-01:字高3mm(在a0、a1、a2、图纸)字高2.5mm(在a3、a4图纸)6.a为索引图号，b-01为索引图纸号，b-01为“”表示索引在本图图片：接上四、平、立面索引符号1．m:12mm(在a0、a1、a2图纸)2．m:10mm(在a3、a4图纸)3．a1-a4：字高4mm(在a0、a1、a2图纸)字高3mm(在a3、a4图纸)4．b-01--b-04：字高2.5mm(在a0、a1、a2图纸) 字高2mm(在a3、a4图纸)5．箭头为视图方向。
CAD绘图中的角度尺寸标注技巧
CAD绘图中的角度尺寸标注技巧在CAD软件中，角度尺寸标注是非常重要的一项功能，它能够精确地显示两条线之间的夹角。
正确的角度尺寸标注不仅可以使绘图更加准确，还能提高工程师们的工作效率。
本文将介绍一些CAD绘图中的角度尺寸标注技巧，帮助读者更好地应用这一功能。
首先，我们需要了解在CAD软件中如何添加角度尺寸标注。
一般而言，可以通过以下几种方式进行操作：1. 使用“标注”工具栏中的“角度”命令。
在该命令中，可以选择要标注角度的两条线，然后CAD软件会自动计算和标注夹角。
2. 使用“标注”工具栏中的“基准线”命令。
在该命令中，需要先选择一个基准线，然后选择夹角的两条线。
CAD软件会根据选择的基准线计算夹角并进行标注。
3. 使用“文本”工具栏中的“添加文字”命令。
在该命令中，可以手动输入具体的角度数值，并将其添加到两条线的交点上。
现在，让我们来探讨一些角度尺寸标注的技巧：1. 选择合适的标注样式。
CAD软件通常提供多种不同的标注样式供用户选择。
可以根据绘图的需要，选择合适的标注样式，以使标注更加清晰易读。
2. 确定标注的位置。
角度尺寸标注可以放置在两条线之间的交点上，也可以放置在不同的位置。
在选择标注位置时，要考虑标注的清晰度和美观度。
3. 标注精度。
CAD软件可以计算夹角的精确数值，因此在进行角度尺寸标注时，要尽量保持精度。
可以通过调整标注样式的精度参数，来满足绘图的需求。
4. 添加附加标注。
除了标注夹角外，有时还需要添加一些附加的标注，以提供更多的信息。
例如，可以在角度尺寸标注旁边添加文字，解释夹角所代表的含义。
5. 检查标注的正确性。
在完成角度尺寸标注后，应该进行一次检查，确保标注的准确性。
可以通过进行一些简单的计算和测量，来验证标注结果。
总之，正确的角度尺寸标注是CAD绘图中不可或缺的一部分。
通过选择合适的标注样式、确定标注位置、保持标注精度、添加附加标注并进行检查，可以提高绘图的准确性和可读性。
cad标注尺寸和文字注释
可以把文本放置在尺寸线的中间、左对齐、
右对齐，或把尺寸文本旋转一定的角度。 执行该命令后，按照命令行提示进行选择即 可。
7.6.3 尺寸关联
在AutoCAD
中， 尺寸标注可以同标 注对象相关联，这 样当对象发生变化 时尺寸也随之变化。 在“系统用户配置” 选项卡中选中“关 联标注”进行设置。
7.2 尺寸标注类型
水平标注 角度标注
四种基本类型 线型尺寸标注半径标注 径向尺寸标注 角度尺寸标注 其它尺寸标注
旋转标注 对齐标注 直径标注
坐标标注 垂直标注 连续标注
基线标注
7.3 标注尺寸步骤
7.3.1 基本步骤 一般来说，图形标注应遵循下面步骤：
为尺寸标注创建一个独立的图层，使之与图形 的其他信息分隔开。 为尺寸标注文本建立专门的文本类型。 打开“标注样式”对话框，然后通过设置尺寸 线、尺寸界线、比例因子、尺寸格式、尺寸文 本、尺寸单位、尺寸精度以及公差等，并保持 所作的设置使其生效。 利用目标捕捉方式快速拾取定义点。
7.3.2 标注工具 NhomakorabeaAutoCAD提供了一套完整的尺寸标注命 令 ，全部放在“标注”下拉菜单和标注 工具栏中，如图所示。
7.4 设置标注样式
7.4.1 设置文 字样式
选 择“ 格 式 ” 菜单中的“文 字样式”项， 打开“文字样 式”对话框， 进行设置。
7.4.2 设置标 注样式
选择“标注” 菜单中的“样式” 项 ， 或 执 行 DDIM 命 令 ， 打 开“标注样式管 理器”对话框。
7.1 尺寸标注组成
一个典型的 AutoCAD 尺寸标注通常由标注线、 尺寸界线、箭头、尺寸文字等要素组成。有 些尺寸标注还有引线、圆心标记和公差等要 素。 为了满足不同国家和地区的需要， AutoCAD 提供了一套尺寸标注系统变量，使用户可以 按照自己的制图习惯和标准进行绘图。我国 用户可以按照国标进行设置。
CAD施工图制图标准
CAD施工图制图标准在建筑设计、室内设计、机械设计等众多领域中，CAD 施工图是将设计理念转化为实际施工的重要依据。
一套清晰、准确、规范的CAD 施工图，不仅能够提高施工效率，保证施工质量，还能减少施工过程中的误解和错误。
为了确保 CAD 施工图的质量和可读性，制定一套统一的制图标准是至关重要的。
一、图纸幅面与格式1、图纸幅面根据实际需要，CAD 施工图通常采用 A0、A1、A2、A3、A4 等标准幅面。
A0 幅面尺寸为 841mm×1189mm，A1 为 594mm×841mm，A2 为 420mm×594mm，A3 为 297mm×420mm，A4 为 210mm×297mm。
2、图框格式图框分为横式和立式两种，应根据图纸的实际使用方向选择。
在图框的周边，应预留足够的装订边，一般为 25mm。
3、标题栏标题栏应位于图纸的右下角，包含项目名称、图纸名称、比例、绘图日期、绘图人员等信息。
二、图层设置1、图层分类根据不同的图形元素，将图层分为建筑结构、家具布置、电气线路、给排水管道等。
每个图层应具有明确的名称和属性，以便于管理和编辑。
2、图层颜色为了提高图纸的可读性，不同的图层应采用不同的颜色。
例如，建筑结构层可以使用白色或灰色，家具布置层可以使用黄色，电气线路层可以使用红色等。
3、图层线型根据图形元素的性质，选择合适的线型。
如实线、虚线、点划线等，并设置相应的线宽。
三、字体与标注1、字体图纸中的文字应使用标准的字体，如宋体、黑体等。
字体大小应根据图纸的比例和内容的重要性进行选择，一般标注文字的高度为 3mm左右，说明文字的高度为 5mm 左右。
2、标注样式标注应包括尺寸标注、文字标注和符号标注等。
尺寸标注应清晰、准确，标注线的箭头应大小适中，尺寸数字应位于标注线的上方或中间。
文字标注应简洁明了，表达清晰。
符号标注应符合相关的标准和规范。
四、图形比例1、常用比例根据实际情况，选择合适的比例，如 1:50、1:100、1:200 等。
cad标准a3图框尺寸
cad标准a3图框尺寸CAD标准A3图框尺寸。
在CAD绘图中，图框是非常重要的元素之一，它不仅可以规范绘图的尺寸，还可以提高绘图效率和美观度。
而A3图框则是在A3纸张上使用的图框尺寸，下面我们将介绍CAD标准A3图框尺寸的相关内容。
首先，我们需要了解A3纸张的尺寸是420mm×297mm，而CAD标准A3图框的尺寸应该略小于这个尺寸，以便在A3纸张上留出一定的边距。
一般来说，A3图框的尺寸应该设置为415mm×292mm，这样在打印时可以保证图框不会被纸张边缘截断，同时也方便装订和存档。
在设置A3图框尺寸时，我们还需要考虑到实际绘图的内容和要求。
一般来说，图框的外边距应该设置为10mm，内边距应该设置为5mm，这样可以保证绘图内容不会靠近图框的边缘，也方便在图纸上标注文字和符号。
另外，在A3图框中还需要预留一定的空间用于填写图名、图号、比例尺、日期等信息，这些信息应该与绘图内容保持一定的距离，以免混淆和遮挡。
除了尺寸的设置，A3图框的设计也需要考虑到美观和实用性。
我们可以在图框的四周设置边框线，以突出图框的整体结构，同时在图框的四个角落设置标识符号，用于标示图框的方向和正误。
另外，我们还可以在图框的底部设置说明栏，用于填写绘图人员、审核人员、设计单位等信息，这样可以使图纸更加规范和完整。
在实际绘图中，我们可以通过CAD软件提前设置好A3图框的尺寸和样式，然后在需要绘图时直接调用，这样可以提高绘图效率，减少重复劳动。
同时，我们还可以根据具体的绘图要求，对A3图框进行个性化定制，以满足不同项目的需求。
总的来说，CAD标准A3图框尺寸的设置是非常重要的，它不仅可以规范绘图的尺寸，还可以提高绘图效率和美观度。
在实际绘图中，我们需要根据A3纸张的尺寸和实际要求，合理设置A3图框的尺寸和样式，以确保绘图的质量和准确性。
希望以上内容能够对大家有所帮助，谢谢阅读！。
cadiso25标注样式标准参数
cadiso25标注样式标准参数CADISO25标注样式是一种常用的CAD（计算机辅助设计）软件中的标注样式，用于标注绘图中的尺寸、角度等参数。
本文将介绍CADISO25标注样式的标准参数，包括标注文字的大小、颜色、字体等设置。
一、标注文字大小参数CADISO25标注样式中的标注文字大小参数是指标注文字的字号大小。
标注文字大小的选择应根据绘图的比例尺、绘图的要求以及标注文字的可读性等因素综合考虑。
一般情况下，标注文字大小应适中，既能够清晰地表达标注的含义，又不会占据过多的绘图空间。
标注文字大小的选择可以根据实际需要进行调整，但应注意保持一致性，避免不同标注之间的文字大小差异过大。
二、标注文字颜色参数CADISO25标注样式中的标注文字颜色参数是指标注文字的颜色设置。
标注文字颜色的选择应根据绘图的要求以及标注文字与背景色的对比度来确定。
一般来说，标注文字颜色应与背景色形成明显的对比，以确保标注文字能够清晰可见。
黑色、白色和红色等颜色通常都是常见的标注文字颜色选择。
三、标注文字字体参数CADISO25标注样式中的标注文字字体参数是指标注文字的字体设置。
标注文字字体的选择通常应根据绘图的要求以及标注的含义来确定。
一般来说，标注时可以选择一种简洁明了的字体，例如宋体、微软雅黑等，以确保标注文字的清晰可辨。
同时，还应注意标注文字的字体不要过于修饰繁琐，避免给人阅读带来困扰。
四、标注文字间距参数CADISO25标注样式中的标注文字间距参数是指标注文字之间的距离设置。
标注文字间距的选择应根据绘图的要求以及标注文字的长度来确定。
一般来说，标注文字之间的间距应适中，既不会过于拥挤，也不会过于分散。
标注文字之间的间距过小会导致标注文字之间无法清晰分辨，而间距过大则会浪费绘图空间，降低标注的效果。
五、标注箭头参数CADISO25标注样式中的标注箭头参数是指标注线的箭头形状和大小设置。
标注箭头的形状和大小的选择应根据绘图的要求以及标注的尺寸大小来确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD绘图中的一般尺寸标注规范在CAD软件中进行绘图时，尺寸标注是非常重要的一环。
准确合理的尺寸标注能够提供给制造或施工人员必要的信息，从而实现正确的生产或施工。
本文将介绍一般尺寸标注的规范，以帮助读者更好地应用于CAD绘图中。
1. 尺寸标注的位置
尺寸标注应该一视同仁地放置在绘图的中心位置。
在选择标注位置时，应考虑到清晰度和易读性。
标注应该远离图形中的混乱区域，防止混淆和模糊不清的情况发生。
2. 尺寸标注的方向
尺寸标注应以水平或垂直的方向编写。
避免斜线的标注，因为它们会给读者带来困惑。
标注的方向也应与图形的主要方向相一致。
3. 尺寸标注的大小
标注的大小应适中，既要保证清晰易读，又要避免过大或过小。
一般来说，标注的文字高度应占绘图纸上的1/8到1/10。
根据绘图纸的大小和绘图的比例，合理选择标注的大小，以确保标注的可读性。
4. 尺寸标注的格式
标注应在箭头的终点附近以水平线为基准引出，并在标注文字的上方以一定距离平行于基准线绘制标线。
标注的文字应垂直于标线，并与基准线相切。
文字的布局应整齐规范，尽量避免交叉或重叠。
5. 尺寸标注的单位
尺寸标注应使用统一的单位。
常用的单位有毫米(mm)、厘米(cm)、米 (m)。
在标注时，应注意使用正确的符号并注意单位的换算。
另外，
在标注一系列连续尺寸时，可以使用“H”或“V”字母来表示水平和垂直。
例如：“H16”表示水平方向上的16个单位。
6. 尺寸标注的精确度
标注的精确度应根据绘图的需求和尺寸的误差范围来决定。
对于普
通的绘图，一般保留两到三个有效数字即可。
如果绘图需要更高的精
度或涉及到精密制造或测量，可以保留更多的有效数字。
7. 基准标注
对于绘图中的一些关键尺寸，可以添加基准标注。
基准标注可以作
为其他尺寸的校准依据，以确保绘图的准确性和一致性。
8. 过程尺寸标注
对于较长的尺寸，以及由多个尺寸组成的复杂图形，可以采用过程
尺寸标注的方法。
过程尺寸标注将图形分解为多个部分，并标注每个
部分的尺寸，以便更清晰地了解图形的构成。
总结起来，CAD绘图中的尺寸标注需要遵循以下规范：尺寸标注应该放置在绘图的中心位置，以水平或垂直的方向编写，大小适中，格
式整齐，单位统一，精确度合适。
在需要时，可以添加基准标注和过
程尺寸标注来提供更多信息。
通过遵循这些规范，我们可以确保尺寸
标注的准确性和易读性，从而改善CAD绘图的质量和效率。
