OpenDaylight初步学习过程
北京邮电大学-杨勇 2015/11/12
1 OpenDaylight初步学习过程
———————Lithium
OpenDaylight搭建环境的要求
1. 虚拟机Ubuntu 14.04，内存建议4G及以上，以免在启动ODL时太卡
2. Java7-及以上版本
3. Maven3.1.1及以上版本
注意：
先用java –version 查看jdk版本。如果版本低于jdk1.7，则从jdk官网下载，
下载地址： http://www.oracle.com/technetwork/java/javase/downloads/java-archive-
downloads-javase7-521261.html#jdk-7u79-oth-JPR 一定要根据自己系统下载相应的
jdk。
安装及配置： http://blog.sina.com.cn/s/blog_93dc666c0101b1bj.html
查看maven版本，maven –v，如果未安装，则从其官网下载3.1.1版本及以上版本。
Tar文件，可以先去官网查下maven最新版本多少。
下载网址：http://www.apache.org/dyn/closer.cgi/maven/binaries/apache-maven-
3.3.3-bin.tar.gz
安装配置：http://www.blogjava.net/caojianhua/archive/2011/04/02/347559.html
建议不要从shell通过apt-get来安装maven，版本不是最新的。
安装pre-build的controller
由于新手初期对于ODL的了解还不多，建议先安装pre-built的distribution熟悉一下
opendaylight的基本功能。
1) 下载地址如下，下载zip格式
https://www.opendaylight.org/downloads
2) 解压文件，进入到bin文件夹，运行./karaf 北京邮电大学-杨勇 2015/11/12
2 3) 安装相关依赖，以下是满足一些基本功能的依赖（顺序有时候会有要求）：
安装支持REST API的组件： feature:install odl-restconf
安装L2 swtich 和Openflow插件：
feature:install odl-l2switch-switch
feature:install odl-openflowplugin-all
安装DULX功能： feature:install odl-dlux-all
安装基于karaf控制台的md-sal控制器功能：feature:install odl-mdsal-all
安装基于karaf控制台的ad-sal功能： feature:install odl-adsal-northbound
安装完成后，可以通过访问http://:8181/index.html ，进入ODL控制平
面，也可以通过 http://:8181/apidoc/explorer访问api端口信息
以上如果一切顺利则表明ODL初步搭建完成，接下来需要通过mininet来验证ODL连接以
及用restclient或者postman来验证下发流表正常
使用mininet连接controller
1) 在另外一台虚拟机安装mininet，具体安装步骤请看压缩包里的《如何升级Mininet的
OpenvSwitch的版本》文档。
2) 启动ODL
3) 启动Mininet连接controller，本例命令如下：
sudo mn –
controller=remote,ip= --topo tree,3 北京邮电大学-杨勇 2015/11/12
3 Mininet命令详见 http://mininet.org/walkthrough/
4) Mininet连上controller后，可以在ODL那个网页上刷新一下，就可以看到创建的拓扑
图，但有一点需要注意的是图上只显示了交换机不会显示主机，这是由链路发现协议
LLDP来决定的，当主机发起流量时，相关主机才会在拓扑图中显示。
5) 在mininet中输入 pingall，将所有交换机和主机之间连接起来这时候再刷新拓扑图，就
能看到主机了，这时说明controller与mininet连接没有问题。
北京邮电大学-杨勇 2015/11/12
4
OpenFlow Configuration
1. 在以上的基础上，在controller虚拟机浏览器里访问:
http://localhost:8181/restconf/operational/opendaylight-inventory:nodes
2. 接下来就用id为openflow:5的交换机来测试下发流表，如果你虚拟机里是FireFox浏
览器，则添加Restclient组件，若是Chrom浏览器则添加Postman组件。一般ubuntu
系统都是火狐浏览器，本文档就以火狐浏览器为例。如下图添加Restclient：
北京邮电大学-杨勇 2015/11/12
5
添加好后再从下图打开restclient
3. 通过restclient下发流表
Method为put
URL:http://:8181/restconf/config/opendaylight-inventory:nodes/node/openflow:5/table/0/flow/1 (其中需要controller_ip为你ODL的IP,
openflow:1/table/0/flow/1则是你下发流表指定的交换机，通常table/0/flow/1不用变，
openflow:1则根据你从上一步查看nodes时能够获取到的几个node
来找，如上图的
openflow:5)
设置Headers: 北京邮电大学-杨勇 2015/11/12
6 Content-Type: application/xml
Accept: application/xml
Authentication(这个就是你访问这个网址时需要的账号密码，这儿就是admin/admin)
Use Body
2
Foo
2048
10.0.10.2/24
1
0
0
北京邮电大学-杨勇 2015/11/12
7
0
注意：如果你想尝试不一样的flow和table，比如将table/0/flow/1改成table/2/flow/20，
那么相应的URL需要变且Body里也要相应修改为2和20。
Result
4. 在mininet虚拟机上通过以下指令验证是否下发成功（mininet不关，另启一个shell）
sudo ovs-ofctl -O OpenFlow13 dump-flows s5（这里咱们下发给的是openflow:5 对应
的也就是交换机s5）
北京邮电大学-杨勇 2015/11/12
8 你也可以通过restclient来验证
URL: http://:8181/restconf/operational/opendaylight-
inventory:nodes/node/openflow:5/table/0/
Method: GET
这里就不用设置Accept的header
Result
至此，祝贺你完成了ODL初步安装以及验证端到端下发流表步骤。
附录
本文编辑的资料来源以下网址及文档：
1. https://wiki.opendaylight.org/view/OpenDaylight_OpenFlow_Plugin:End_to_End_Flows
端到端流表验证
2. 《Opendaylight学习及开发初级教程北邮-天依》
opendaylight Md-sal
Md-sal中
How To Look Up Data In MD-SAL – Helium Version
Posted by Kanika
Previously I wrote how to look up data in MD-SAL data store but that holds good
only for OpenDaylight’s Hydrogen release. In OpenDaylight’s Helium release, data
broker API’s have been changed. Here is how you can look up data in MD-SAL data
store if you are using OpenDaylight’s Helium version. Note that you also have to
switch your OSGI bundle to be config subsytem aware before you can start using
new DataBroker service.
import mon.base.Optional;
import org.opendaylight.controller.md.sal.binding.api.DataBroker;
import mon.api.data.LogicalDatastoreType;
import org.opendaylight.controller.md.sal.binding.api.ReadOnlyTransaction ;
...
...
//Look up all the nodes from MD-SAL operational data store
InstanceIdentifier nodesIdentifier =
实验四 PLC实现的天塔之光彩灯控制
实验四 PLC实现的天塔之光彩灯控制
实验学时：2 实验类型：设计型
一、 实验目的
进一步熟悉PLC指令系统，掌握PLC的简单编程，用PLC与天塔之光实验模板构成闪光彩灯控制系统。
二、 实验内容：
天塔之光彩灯示意图及时序图如图2-8所示：
1、 控制要求
彩灯工作方式要求为发射型闪烁，其工作流程如下：
L１亮2秒后灭，接着L2、L3、L4、L5亮2秒后灭，接着L6、L7、L8、L9亮2秒后灭，然后L1亮2秒后灭……如此循环。
根据以上要求及控制时序图编制程序，并上机调试运行。
在上述程序的基础上，可对程序和I／Ｏ分配进行简单的修改，自行设计其它的闪烁方式．
2、 Ｉ／Ｏ分配
输入： 启动按键－X0 停止按键－X1
输出： L1－Y1， L2－Y2， L3－Y3，
L4－Y4， L5—Y5， L6－Y6，
L7－Y7， L8－Y8， L9－Y9。
3、 将设计的程序输入可编程控制器
利用FPWIN—GR软件将设计好的梯形图程序输入计算机，并进行PG转换，然后下传入PLC。
4、 调试并运行程序
在PLC训练装置上接线并运行、调试程序。
三、 实验要求
根据控制时序图和Ｉ／Ｏ分配表设计天塔之光的彩灯控制程序，写出程序清单及注释，画出电气控制图并转为梯形图。编程时应注意定时器指令的用法。将梯形图输入计算机并下装到PLC，调试并运行程序。
四、 实验装置
1、 TVT-90A台式可编程控制器学习机实验屏；
2、 RS422/RS232C适配器；
3、 UNIT-2天塔之光实验板；
4、 微型电子计算机；
5、 连接导线若干。
五、 实验步骤
1、 启动计算机并进入“FPWIN—GR”编程界面，将梯形图输入并进行PG转换，将程序存入磁盘，以备今后调用。
2、 将24V电源的“+”极分别接至数字量调试单元X和Y的“COM”端，将电源“—”极接至数字量调试单元X和Y的C端（注：如无C接线端，则该装置为内部共地连接，无需连接负极线）。
OpendTect中文操作手册
OpendTect3.
培训手册
（荷兰dGB公司）
科技（北京）有限公司
德康泰克
2
目 录
第1章 前言..............................................................................1
1.1 练习说明............................................................................................................................1
1.2 致谢....................................................................................................................................1
第2章 简介..............................................................................2
2.1 F3演示数据体...................................................................................................................2
2.2 快速启动一个项目............................................................................................................3
2.3 预演....................................................................................................................................4

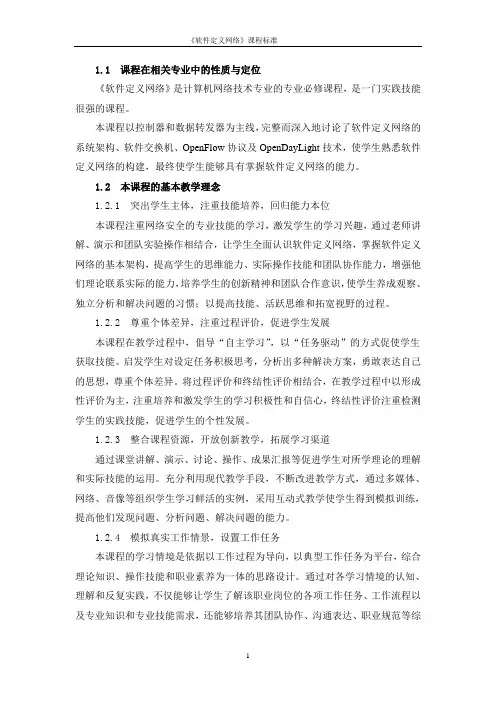

软件定义网络SDN技术与应用课程标准教案
