注塑模具的技术创新与发展
注塑模具的技术创新与发展
注塑模具是制造塑料制品的重要工具之一，其质量直接关系到成品的精度和美观度。随着现代工业的不断发展，注塑模具的技术也在不断创新与发展。本文从注塑模具的材料、结构、加工和应用等方面进行探讨。
一、注塑模具的材料
注塑模具的材料应具有高强度、高硬度、高韧性、高耐腐蚀性、高温性和高耐磨性等特点。常用的材料有工具钢、精密合金钢、硬质合金等。其中工具钢是应用最为广泛的材料之一，其优点在于切削性好、加工容易、成本低廉等。
二、注塑模具的结构
注塑模具的结构包括模板、模芯、流道系统等部分。其中模板是注塑模具的基本部件，其质量直接关系到注塑成品的精度和外观。现代注塑模具的结构多样，采用CAD和CAM技术设计和加工，以提高精度和效率。
三、注塑模具的加工
注塑模具的加工主要包括制模、热处理、精加工等环节。其中，制模是最关键的部分，需要结合模具结构和材料进行设计和加工。注塑模具的热处理是为了提高模具的硬度、强度和韧性等性能，常见的热处理方式有淬火、回火、表面渗碳等。精加工则是为了提高模具的精度和表面质量，常见的精加工方式有电火花加工、线切割等。
四、注塑模具的应用
注塑模具是塑料制品行业的重要设备之一，其主要应用领域包括汽车、电子、家电、医疗器械、日用品等。随着社会的发展，注塑模具的应用越来越广泛，形成了一个庞大的市场。
总之，注塑模具的技术创新与发展是塑料制品行业不断进步的关键之一。注塑模具的材料、结构、加工和应用等方面的不断创新和发展将为塑料制品行业的发展带来新的机遇和挑战。

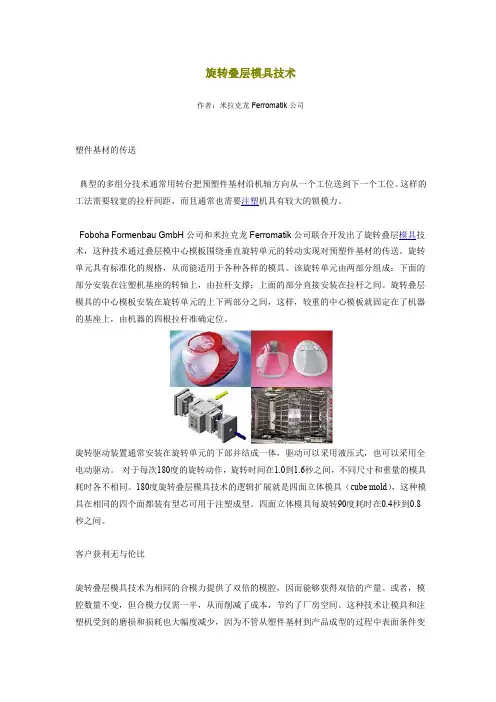

旋转叠层模具技术.
旋转叠层模具技术
作者：米拉克龙Ferromatik公司
塑件基材的传送
典型的多组分技术通常用转台把预塑件基材沿机轴方向从一个工位送到下一个工位。这样的工法需要较宽的拉杆间距，而且通常也需要注塑机具有较大的锁模力。
Foboha Formenbau GmbH公司和米拉克龙Ferromatik公司联合开发出了旋转叠层模具技术，这种技术通过叠层模中心模板围绕垂直旋转单元的转动实现对预塑件基材的传送。旋转单元具有标准化的规格，从而能适用于各种各样的模具。该旋转单元由两部分组成：下面的部分安装在注塑机基座的转轴上，由拉杆支撑；上面的部分直接安装在拉杆之间。旋转叠层模具的中心模板安装在旋转单元的上下两部分之间，这样，较重的中心模板就固定在了机器的基座上，由机器的四根拉杆准确定位。
旋转驱动装置通常安装在旋转单元的下部并结成一体，驱动可以采用液压式，也可以采用全电动驱动。 对于每次180度的旋转动作，旋转时间在1.0到1.6秒之间，不同尺寸和重量的模具耗时各不相同。180度旋转叠层模具技术的逻辑扩展就是四面立体模具（cube mold），这种模具在相同的四个面都装有型芯可用于注塑成型。四面立体模具每旋转90度耗时在0.4秒到0.8秒之间。
客户获利无与伦比
旋转叠层模具技术为相同的合模力提供了双倍的模腔，因而能够获得双倍的产量。或者，模腔数量不变，但合模力仅需一半，从而削减了成本，节约了厂房空间。这种技术让模具和注塑机受到的磨损和损耗也大幅度减少，因为不管从塑件基材到产品成型的过程中表面条件变化有多大，压力总是处于平均分布的状态。另外，四面立体模具还能提供如下的可能性：即在注射过程进行时，其他不接受注射的以90度递进的成型面可以同时执行其他任务。于是，以下任务可以同时进行：嵌件或装饰膜材的镶嵌、成品塑件的顶出、基材或产品成品的测试和继续冷却。这些任务同时进行的结果就是产品成型周期比普通转台技术有了大幅度的缩短。产品的成本缩减25%是常有之事。
注塑模具设计资料荟萃-注塑模具的新技术
注塑模具的新技术X刘世骧,余华俐(兰州工业高等专科学校,甘肃兰州 730050)摘 要:介绍了目前正在南方沿海地区推广利用的注塑模具新技术,这些新技术对提高注塑件的质量起到很大的作用,值得模具技术人员学习应用。关键词:注塑模具;新技术;应用中图分类号:TG241 文献标识码:B 文章编号:100724414(2002)0120076201 现代工业对注塑件的要求不仅要求精度高,还需有极佳的内在质量,为适应这种要求,必须开发利用注塑模具新技术,目前在南方沿海地区正在逐步推广利用从国外引进的注塑模具新技术,对提高注塑件质量起了很大的作用。通常用的注射机的锁模力与安装模具工作台的面积成正比,大吨位锁模力的注射机可安装注塑模的闭合高度也较大,在成形一些较大的扁平塑件时,往往是塑件的投影面积虽大,但所需的锁模力却较小。为了充分利用注射机的锁模力,应采用叠层式模具,这种新技术是将模具设计成两层型腔,脱模时从两个分型面脱出塑件,由于塑件扁平,设计成两层型腔,模具的高度也不会超过注射机允许的闭合高度。这种模具的进料口必须延长到模具中部的浇道板处,以便对两边的型腔供料,这样就在位于模具中间的浇道板的两侧各形成一副完整的单层注射模。这种叠层式模具有两个分型面和两个顶出系统。在叠层式模具的动模、中间浇道板和定模之间还应设置联锁机构,可采用齿条齿轮联锁机构,开模时中间浇道板随动模一起后退打开第1个分型面,当动模移动到一定位置时,中间浇道板停止运动,而劝模继续后退,打开第2个分型面。另外还有肘节式联锁机构和油压缸式联锁机构。这种模具还可以在一副模具中同时成形相配塑件,以保证达到精密的配合。注塑成形过程一般先闭模、熔体充满型腔、冷却收缩、保压补料。如果注射成形时,模具首先实施初次闭模,初次闭模并不将动、定模完全闭合,而保留一定的压缩间隙,然后向型腔注入熔料,这种新技术模具一定要在型芯部分设置台阶,虽然模具尚未闭合,但能保证熔料不会泄漏,注射完毕后,由专设的闭模活塞实施第二次闭模。在模具闭合的过程中,同时对型腔中的熔料进行压缩,塑料固化后,专用闭模活塞必须对模具撤消压力,然后再开模和顶出塑件。这就是南方正在推广利用的注塑—压缩模具。这种模具由于对型腔中的熔料进行了压缩,减少了注射时对分子取向的影响,提高了塑料的复映性能,还由于不采用保压补料,还可以降低所需注射压力,同时可降低塑料的残余应力,使塑料冷却后的翘曲变形得以减少。这种模具可用于成形塑料光学透镜、激光唱片和人工肾透析过滤器等高精度塑件,以及难以成形的薄壁塑件。在生产中有许多塑料件在成形后再安装在金属底板上。例如在收录机、电视机的金属底板上都要安装许多塑料元件。现在南方有的厂家开发了将金属底板作为嵌件直接放在模具中一次成形所有塑件的装配注塑成形工艺,这样不仅节约了大量人力,而且使装配质量也得到了提高。这种工艺由全自动注塑装置完成,这种装置是由带转台的注射机、金属构件自动排列装置、安装金属构件的卡盘、取出浇道废料卡盘、取出塑料件卡盘、转台装置及塑料和浇道废料收集箱等组成。工作时由金属构件箱不断地向金属构件自动排列装置供应金属构件,金属构件插入金属底板后,由检验装置确认金属构件就位,由带有呈90°两臂的转位装置将插好金属构件的金属底板放入位于旋转工作台一侧的下模中,此后旋转工作台回转180°,使已放入金属底板的下模进入注射机的成形位置,同时将已注塑成形的下模转到刚才放入金属底板的下模位置。这时注射机进入闭模及注塑成形过程,而从成形位置转出下模,由旋转位置取出装配注塑成形后的金属底板及浇道废料,同时放入插好金属构件的金属底板,当上述两动作完成后,旋转工作台又进入下一个工作循环。由上述工作过程可见,在进行装配注塑时需要一只上模和完全相同的两只下模相配(下转第78页)・67・Vol15 No12002203 机械研究与应用MECHANICALRESEARCH&APPLICATION 第15卷 第1期2002年3月
注塑车间提升效率建议
.专业资料分享.
.WORD完美格式. 注塑生产经济效率分析
注塑生产达到“优质、高效、低耗”是每个企业追求的目标。如果注塑生产中控制/管理工作不到位，就会出现生产效率低、不良率高、机位人手多、料耗大、批量退货、人为损伤模具、压模、断螺杆头、延误交期、修机/修模频繁、不良率高、废品多、原料浪费大甚至发生安全意外等问题，给企业造成巨大的经济损失，企业的利润就会大大减少，甚至出现亏损。“注塑开机不等于赚钱”，我们每一位注塑工作者都要提升自己的工作质量和工作效率，努力提升注塑技术/管理水平，增强成本意识，严格控制“料、工、费”。
注塑成本是指生产过程中的全部耗费，包括：人工、电费、模具、原料、色粉、维修费、设备耗损、工具、包装材料及辅料等。影响注塑经济效益的因素主要有：注塑模具/注塑机保养意识低、水口料控制不好、修模/修机次数多、机位人手多、各岗位人员职业技能低、工作质量差、生产效率低、调机时间长、分析问题/处理问题能力低、仅凭经验做事、观念落后、注塑技术/管理水平低、跟着问题后面跑、预防工作不到位、工作方法欠佳、原料混杂、废品多、生产周期长、模腔堵塞、排机不当、欠单/超单生产、退货返工、修模/改模次数多及培训工作不到位等。
一、周期时间与生产成本的关系
注塑周期时间在保证产品质量的前提下越短越好，注塑周期越短，生产数量越多，单位产品的制造成本就越低。
注塑周期时间包括：射胶时间、保压时间、冷却时间（熔胶时间）、开模时间、顶出时间（含停留时间）、开门时间、取货时间、关门时间及锁模时间等（特殊情况还包括射台前进/后退时间和喷脱模剂时间）。
缩短注塑周期时间最主要的方法有：减小塑件壁厚/流道尺寸（以缩短冷却时.专业资料分享.
.WORD完美格式. 间）、减少开合模距离/顶针行程、快速取出产品、机械手操作、加快开/关安全门的速度、减少胶件粘模现象、正确选择冷却时间、合理设定开/合模速度及顶针速度/次数等。
注塑模具分析报告
注塑模具分析报告
1. 简介
本文档为注塑模具分析报告，主要对注塑模具的设计、制造和应用进行分析和总结。注塑模具是用于塑料制品注塑成型的工具，它的质量、设计和制造工艺对注塑产品的成型质量和生产效率有着重要的影响。
2. 注塑模具设计
2.1 模具结构设计
注塑模具的结构设计是模具设计的关键环节，它直接影响到注塑产品的成型质量和生产效率。合理的模具结构设计能够降低注塑过程中的工艺难度和风险，提高生产效率。
2.2 材料选择
注塑模具的材料选择是根据注塑产品的要求和模具的使用环境来确定的。通常使用的材料有钢、铝合金等。钢材具有高强度和耐磨性，适用于长周期生产；铝合金具有良好的导热性能，适用于短周期生产。
2.3 模具加工工艺
模具加工工艺包括数控加工、线切割、电火花等。其中，数控加工是最常用的工艺，它能够实现复杂模具零件的高精度加工。
3. 注塑模具制造
3.1 模具加工流程
模具加工流程包括模具加工准备、模具部件加工、模具部件装配和模具调试等。其中，模具调试是确保模具正常运行的关键环节。
3.2 模具加工设备
常用的模具加工设备有数控机床、线切割机、电火花机等。这些设备能够满足模具加工的精度和效率要求。
3.3 质量控制
模具制造过程中的质量控制主要包括材料质量检验、加工工艺控制和成品检验。只有确保每个环节的质量，才能保证最终的模具质量。 4. 注塑模具应用
4.1 注塑产品质量分析
注塑产品质量受模具设计和制造的影响较大。通过对注塑产品的缺陷分析，可以找到问题所在并优化模具设计和制造工艺，提高产品质量。
4.2 生产效率分析
模具的质量和使用寿命直接影响到生产效率和成本。通过优化模具设计和制造工艺，可以提高生产效率，降低生产成本。
4.3 模具维护和保养
注塑模具在使用过程中需要进行定期的维护和保养，以延长模具的使用寿命，并保证注塑产品的质量和生产效率。
5. 总结
通过对注塑模具设计、制造和应用的分析，可以得出以下结论：
注塑模具解决方案(3篇)
第1篇
摘要：
注塑模具是注塑成型工艺中不可或缺的关键部件，其性能和质量直接影响到塑料制品的精度、外观和成本。本文针对注塑模具的设计、制造、维护等方面，提出了一系列解决方案，旨在提高模具的效率、降低成本、保证产品质量。
一、引言
注塑成型是一种将塑料熔体注入模具腔，冷却固化后得到所需形状和尺寸的塑料制品的加工方法。注塑模具作为注塑成型工艺的核心，其设计、制造和运用对产品质量和生产效率具有决定性影响。本文从以下几个方面对注塑模具解决方案进行探讨。
二、注塑模具设计解决方案
1. 模具结构设计
（1）确定模具类型：根据塑料制品的形状、尺寸、精度和工艺要求，选择合适的模具类型，如单腔模具、多腔模具、级进模具等。
（2）模具结构优化：合理设计模具的分流系统、冷却系统、脱模机构等，确保熔体均匀填充、冷却均匀、脱模顺利。
（3）提高模具强度和刚度：合理选择模具材料和结构设计，提高模具的承载能力和使用寿命。
2. 模具材料选择
（1）模具钢材：根据模具的工作条件和性能要求，选择合适的模具钢材，如热作模具钢、冷作模具钢、高速钢等。
（2）模具合金：针对特殊要求，可选用特殊合金材料，如硬质合金、钛合金等。
（3）模具表面处理：采用热处理、氮化、镀层等表面处理技术，提高模具的耐磨性和耐腐蚀性。
三、注塑模具制造解决方案
1. 模具加工工艺
（1）模具加工设备：选用高精度、高效率的加工设备，如数控加工中心、电火花线切割机等。 （2）模具加工技术：采用先进的加工技术，如精密加工、超精密加工、高速加工等，提高模具加工精度和表面质量。
（3）模具装配工艺：合理设计模具装配工艺，确保模具各部件的配合精度和装配质量。
2. 模具检验与调试
（1）模具检验：对模具进行尺寸、形状、表面质量等方面的检验，确保模具符合设计要求。
（2）模具调试：对模具进行注塑试验，观察模具工作状态，调整模具结构参数，确保模具性能稳定。
四、注塑模具维护与保养解决方案
叠层式热流道模具
叠层式热流道模具
热流道是通过加热的办法来保证流道和浇口的塑料保持熔融状态。热流道系统一般由热喷嘴、分流板、温控箱和附件等几部分组成。热喷嘴一般包括两种：开放式热喷嘴和针阀式热喷嘴。由于热喷嘴形式直接决定热流道系统选用和模具的制造，因而常相应的将热流道系统分成开放式热流道系统和针阀式热流道系统。
热流道分类
开放式
开放式结构简单、对材料的局限性较高，易出现拉丝和泄露，表面质量差，在国外的高精密模具中应用较少，同一副模具可和不同厂家的针阀式混用。很多公司能自己制造。
针阀式
针阀式热流道节省材料，塑件表面美观，同时内部质量紧密、强度高
。现在世界上有两大类针阀式热流道（根据注射原理）:气缸式和弹簧式。气缸式依*控制器和时序控制器控制气缸推动针阀的关闭，结构较复杂，但本身设计简单。主要有DME(美国）、INCOE（美国）、MOLD-MASTER(加拿大---热流道的老大）、HUSKY(加拿大）、信好HOTSYS（韩国）、YUDO（韩国）、hotflow塑勒。
气缸式因为其结构的特点决定模具精度要高，同时调试和维护都比较杂，其中MOLD-MASTER堪称热流道中的劳斯莱斯----加热部分在喷嘴上。他们中的很大成本在调试和维护上，客户基本不能自己维护。弹簧式就一家--FISA(日本），最大特点，依靠弹簧和注射压力 的平衡控制针阀开关，装配调试和维护简单，模具精度不高，日本国内客户基本自己有维护能力，广泛应用在家电、汽车饰件、精密多腔模具中。弹簧式与气缸的差别在于不能时序控制，不能很好解决熔接痕的问题。塑美热流道研发了小直径耐磨喷嘴；弹簧针阀及内加热喷嘴
价位上基本上这样（中国市场价），MOLD-MASTER、INCOE、DME、HUSKY、SM
现在国外流行的叠模非热流道莫属，其实热流道模具减少了设计上的很多要求，对设计人员开发更多的模具结构提供了很大的方便。
多层注塑模具,模具生产效率可提升数倍!
多层注塑模具，模具生产效率可提升数倍！
在塑料制品中，有相当大一部分是属于扁平状态而且是模具结构相对比较简单的制品，往往这些制品的需要量非常大，往往都是数以亿计的，譬如：塑料刀叉、梳子、衣架、挂钩、苍蝇拍、塑料夹子、元珠笔、牙刷等。
有的产品虽然在模具里占的范围很大，但是由于产品有很多空挡，实际投影面积和锁模力比较小，重量也比较小，但是模具的体积大，所用的注塑机也大，生产时电能的利用率很低。我们平时用的塑料衣架便是最常见的例子。下图是我们在超市里买到的最普通的衣塑料架。
我走访了一些小型的塑料衣架生产工厂，大多数是采用一模二穴的，用的注塑机是150吨左右的锁模力，24小时的产量在一万左右。由于电耗比较大（每个衣架的电费成本为0.025元），人工的成本也比较大（每个衣架的工资成本为0.022元）。基本上属于微利状态，假如出现一些其他的状况，工厂根本很难赚钱，这是一些中小型塑料加工厂不愿意大量生产塑料衣架的根本原因，利润太低了，假如客户延期付款，那就更困难了。
我们利用作用力和反作用力相等并且相互抵消的原理。将原来普通的一模多穴的模具（譬如一模出8件）分多层（譬如4层）重叠布置，（每层2件）。这样，从模具的总穴数来讲，是同样的，但是总投影面积就减少了四分之三。因为四层的锁紧力相互抵消了三层，所以注塑机工作时所需要的锁紧力只相当于原来普通模具的四分之一。
同样每一模次生产8件制品。所需要的注塑机的安装空间小了四分之三。并且可使注塑机对电的利用率从原来的30%左右提高到85%左右。这套模具打开后是这样的：
还是用150吨的注塑机，24小时的产量增加到3.5万个，电费成本下降到0.01元，是原来的40%，也就是说节约了60%的电能，人工成本也下降了65%。
我们做塑料制品加工的都知道，在同样的设备和人员的条件下，加工产量每增加17%，加工费的利润就会增加100%。现在我们的产量增加了350%，这笔帐大家算一算吧。不难想象，原来的薄利加工，马上就变得利润可观。
叠模
．叠模技术（Stack Turning Technology ）
旋转型模具技术主要有两种：转盘型模具技术和内置旋转机构的模具技术。它的特点是两种组分可以同时注射，大大缩短了制品的生产周期。
叠模又称叠式模，有模具不旋转和模具旋转两种方式。
（1）两层叠式模具方式
此工艺由一台双物料注塑机，一套两层叠式模具及机械手组成。当注塑机进行第一次注塑，经冷却后开模，机械手从第一层模芯上取出塑件，移放至第二层模芯内，合模后再进行第二次注射，在第二层模内得到最终产品，方式的第一次及第二次注射是同步进行的
这种方法的优点是毋须使用转盘等装置便可进行共塑成型，采用这种方法，可用较少锁模力的机器生产较大的注塑件。缺点是需把塑机的容模厚度增加以便能容纳较厚的叠层模，并需要配备较纵向行程较长的机械手，另外因工序需要较长的塑件取放时间，导致整个周期的延长。
此外利用双层叠模技术也可以同时生两种不同的产品,例如第一层模具生产一种产品,而第二层模具内则生产另一种产品,这些产品可以是材料相同或不同,颜色相同或不同等多种组合。例如利用叠式模可以实现第一层注塑容器面盖；第二层模具注塑容器主体。
（2）两层叠式模+中间模板旋转式(旋转叠式模)
此工艺是由一台双物料注塑机、一套两层叠式模具，以及可作180°往复旋转的中间模板组成。注塑机完成第一注塑，经冷却后开模，中间模板会按设计要求作180°转动，把附着在模芯上的第一次注塑件转向第二层模腔，再合模进行注射。这种方式的第一次注射和第二次注射也是同步进行的，从第二次注射开始，每次开模在第二层模内成型一次共塑制品。
旋转叠式模技术是当今共注塑技术的高难技术，技术难度大，它高度融合了机器、模具的制造技术及系统控制技术。它既有叠式模共塑和旋转模板式共塑的优点：小的锁模力，即可用较小锁模力的的注塑机生产较大规格的塑件，另外，比机械手放件的方式更为准确，周期短、生产效率更高，十分适合大产量或生产周期长的共塑件的生产用途。
模具开发解决方案范文(3篇)
第1篇
一、引言
随着我国制造业的快速发展，模具行业作为制造业的重要支撑，其地位日益凸显。模具开发是模具制造过程中的关键环节，直接影响到模具的质量、精度和效率。本文将从模具开发的全过程出发，结合实际案例，探讨模具开发解决方案，旨在为模具行业提供有益的参考。
二、模具开发流程
1. 前期准备
（1）项目分析：对产品进行技术分析，明确模具设计要求、材料选择、加工工艺等。
（2）市场调研：了解市场需求、竞争对手、产品生命周期等信息。
（3）客户沟通：与客户进行充分沟通，了解客户需求、产品特点、质量要求等。
2. 模具设计
（1）结构设计：根据产品特点，确定模具结构形式、模具组件、模具材料等。
（2）CAD设计：利用CAD软件进行模具三维建模，确保模具结构合理、符合设计要求。
（3）CAE分析：对模具进行有限元分析，优化模具结构，提高模具性能。
3. 模具加工
（1）模具加工工艺：根据模具结构、材料、精度要求等，选择合适的加工工艺。
（2）模具加工设备：选用先进的加工设备，确保模具加工质量。
（3）模具加工质量控制：严格控制模具加工过程中的各项指标，确保模具精度。
4. 模具装配与调试
（1）模具装配：按照设计要求，将模具组件进行装配，确保模具结构完整。
（2）模具调试：对模具进行调试，检查模具动作是否顺畅、精度是否符合要求。
（3）模具试模：进行模具试模，验证模具性能，对模具进行优化。 5. 模具验收与交付
（1）模具验收：对模具进行验收，确保模具质量、精度、性能等符合要求。
（2）模具交付：将模具交付给客户，并进行技术指导。
三、模具开发解决方案
1. 优化设计流程
（1）采用模块化设计：将模具分为多个模块，提高设计效率。
（2）引入CAD/CAE/CAM一体化技术：实现设计、分析、加工的协同工作，提高设计质量。
（3）加强设计团队协作：建立高效的设计团队，提高设计效率。
2. 选用优质材料
（1）根据产品特点、加工工艺、成本等因素，选择合适的模具材料。
