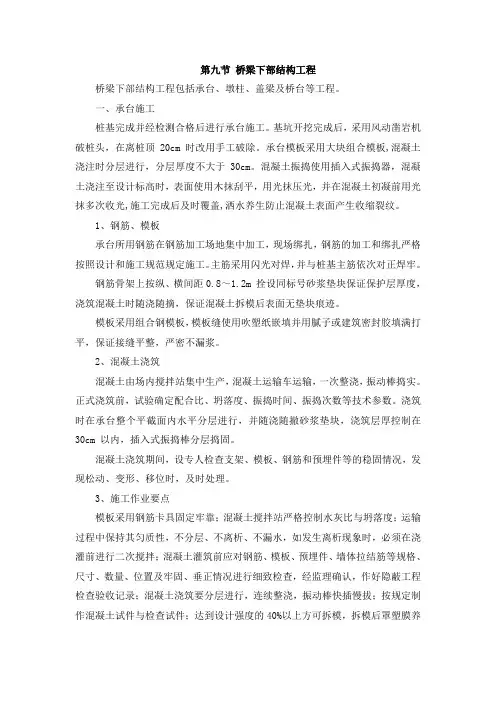

第二节 桥梁下部结构工程
第九节 桥梁下部结构工程
桥梁下部结构工程包括承台、墩柱、盖梁及桥台等工程。
一、承台施工
桩基完成并经检测合格后进行承台施工。基坑开挖完成后，采用风动凿岩机破桩头，在离桩顶20cm 时改用手工破除。承台模板采用大块组合模板,混凝土浇注时分层进行，分层厚度不大于30cm。混凝土振捣使用插入式振捣器，混凝土浇注至设计标高时，表面使用木抹刮平，用光抹压光，并在混凝土初凝前用光抹多次收光,施工完成后及时覆盖,洒水养生防止混凝土表面产生收缩裂纹。
1、钢筋、模板
承台所用钢筋在钢筋加工场地集中加工，现场绑扎，钢筋的加工和绑扎严格按照设计和施工规范规定施工。主筋采用闪光对焊，并与桩基主筋依次对正焊牢。
钢筋骨架上按纵、横间距0.8～1.2m 拴设同标号砂浆垫块保证保护层厚度，浇筑混凝土时随浇随摘，保证混凝土拆模后表面无垫块痕迹。
模板采用组合钢模板，模板缝使用吹塑纸嵌填并用腻子或建筑密封胶填满打平，保证接缝平整，严密不漏浆。
2、混凝土浇筑
混凝土由场内搅拌站集中生产，混凝土运输车运输，一次整浇，振动棒捣实。正式浇筑前，试验确定配合比、坍落度、振捣时间、振捣次数等技术参数。浇筑时在承台整个平截面内水平分层进行，并随浇随撤砂浆垫块，浇筑层厚控制在30cm 以内，插入式振捣棒分层捣固。
混凝土浇筑期间，设专人检查支架、模板、钢筋和预埋件等的稳固情况，发现松动、变形、移位时，及时处理。
3、施工作业要点
模板采用钢筋卡具固定牢靠；混凝土搅拌站严格控制水灰比与坍落度；运输过程中保持其匀质性，不分层、不离析、不漏水，如发生离析现象时，必须在浇灌前进行二次搅拌；混凝土灌筑前应对钢筋、模板、预埋件、墙体拉结筋等规格、尺寸、数量、位置及牢固、垂正情况进行细致检查，经监理确认，作好隐蔽工程检查验收记录；混凝土浇筑要分层进行，连续整浇，振动棒快插慢拔；按规定制作混凝土试件与检查试件；达到设计强度的40%以上方可拆模，拆模后罩塑膜养护。
桥梁基础及下部施工控制重点[]课件 (一)
![桥梁基础及下部施工控制重点[]课件 (一)](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/c00e3571b207e87101f69e3143323968011cf435.webp)
桥梁基础及下部施工控制重点[]课件 (一)
桥梁是人们常见于生活、工作和旅行中的基础设施，而桥梁的基础及下部施工控制，直接关系到桥梁的稳定性和安全性。本篇文章将着重从桥梁基础及下部施工控制的重点入手，进行详细论述。
一、桥梁基础
桥梁基础是整座桥梁的关键所在，它直接承载着桥梁的重量。桥梁基础施工控制要点如下：
1、基础土质地质调查：在施工前，需要详细了解基础土质地质情况，根据实际情况合理选取基础类型和基础尺寸。
2、基础深度控制：施工前需测定基础深度，而对于土石混合层和岩石等不同土质，其基础深度也不同，需要根据实际情况进行合理调整。
3、基础确定控制：在基础确定方面，需要确保基础的准确性和稳定性，选用平面布置、解决位移、动稳定等手段，增强基础的稳定性和耐久性。
二、桥梁下部结构
桥梁下部结构是桥梁的承压支撑部分，其施工控制重点如下：
1、主梁控制：在下部结构中主梁的控制至关重要，控制主梁混凝土养护时间、梁底钢筋防锈、受力验收和组焊焊接质量等都需要特别注意。
2、墩柱施工控制：墩柱的施工考虑了汽车碰撞力等因素，需要严格掌握施工质量和受力验收，要检查基础板水平度、墩柱轴线垂直度、墩柱下沉量等。
3、横隔板控制：横隔板是用来分割主梁的，其施工需要考虑隔板的质量和法兰板的连接，在加固时也需要特别处理。
综上所述，桥梁基础及下部施工控制是影响桥梁质量和安全的重要因素，对其施工进行严密的管理和监督，可以有效避免桥梁的不安全性及损伤问题的出现，从而保障公众的出行安全和生命安全。
修订版桥梁下部施工技术交底-工程课件
go 桥梁下部结构施工技术交底
高速公路的设计标准和工程质量要求高，必须重视和加强高速公路现场施工中的工程质量管理，为了提高高速公路的施工质量，制订桥梁下部构造施工质量技术交底如下：
1、钻孔灌注桩
1.1平整场地
1.1.1平整场地前，测量原地面标高，控制平整后场地标高比桩顶标高高出0.5-1m。
1.1.2场地必须牢靠稳定，能够承受工作时所有静动荷载。
1.2埋设护筒
1.2.1护筒内径比桩径大200-400mm。
1.2.2护筒高度高出地面0.3m，护筒埋深宜为2-4m，护筒埋设太浅，下端孔口容易漏水、坍塌。
1.2.3在埋筒时，护筒四周应选用最佳含水量的粘土分层夯实。
1.2.4钻头起落时，应防止碰撞护筒。
1.2.5埋设护筒时护筒时仔细定位，埋好护筒时进行复测，做好护桩。
1.3钻孔
实测项目见下表：
项次 检查项目 规定值或允许偏差 检查方法和频率
1△ 混凝土强度（Mpa） 在合格标准内 试件大于等于10组时，按数理统计方法评定；试件小于10组时，按非统计方法评定；
2△ 桩位（mm） 群桩 100
全站仪或经纬仪：每桩检查 排架桩 允许 50
极值 100
3△ 孔深（m） 不小于设计 测绳：每桩量测
4△ 孔径（m） 不小于设计 探孔器：每桩量测
5 钻孔倾斜度（mm） 1%桩长，且不大于500 用测斜仪或钻杆垂线法：每桩检查
6△ 沉淀厚度（mm） 摩擦桩 符合设计规定，设计未规定时按施工规范要求 沉淀盒或标准测锤：每桩检查
go 7 钢筋骨架底面高程（mm） ±50 水准仪：测每桩骨架顶面高程后反算
1.3.1开钻前必须检查钻机对中，钻机平台要保持水平，钻杆对准孔中心。
1.3.2旋挖钻钻筒保证不小于桩径，冲击钻冲锤直径小于桩径2cm。
1.3.3旋挖钻泥浆性能指标：相对密度为1.02-1.10，粘度为18-22，含砂率小于4%；冲击钻泥浆性能指标：相对密度为1.2-1.4，粘度为22-30，含砂率小于4%。
桥梁下部结构墩柱模板技术交底培训课件
精品文档
精品文档 桥梁下部结构墩柱模板技术交底
2011年8月1日
工程名称 交底部位
施工单位
交底内容：
墩柱施工
（1）、测量放线
墩柱施工前，对桩基顶面与墩柱的连接处进行凿毛、清洗等处理，由测量队根据设计图纸在桩基上放出墩中心十字线，然后利用十字线控制桩点，采用十字交叉法定出墩柱中心位置；
（2）、安装模板
a 模板拼装
墩柱模板采用特制钢护筒，根据墩柱高度选用合适高度的模板模板外部采用槽钢加固，适应吊装需要。
b 模板校正、支撑稳固
墩柱模板安装钢丝绳作缆风绳，上端拉住模板，下端固定在地面上的钢筋桩上，挂垂线调节缆风绳上的松紧螺栓使模板垂直。并用预埋的限位钢筋固定模板根部，以保稳定。墩柱模板的固定形式见下图。
(3)、浇筑混凝土
浇筑前应清除模板内的杂物，并要凿毛、清扫干净两层混凝土的接触面，缆风绳钢模栓接精品文档
精品文档 保证新旧混凝土的良好接合。混凝土垂直下落当混凝土灌注落差≥2m时，为防止混凝土下落过程中出现离析现象，使用串筒将混凝土输送至结构浇筑部位。
浇筑过程中混凝土必须水平分层浇筑，分层厚度不超过30cm。使用振捣棒振捣，振捣每一层混凝土时振捣棒插入下层混凝土10～15cm，以利于层间结合。对每个振捣部位，必须振动到该部位混凝土密实为准，密实的标志是混凝土停止下沉，不再冒气泡，表面呈现平坦、泛浆。上层混凝土在下层混凝土初凝前完成，振捣时严格注意，防止出现混凝土漏振或过振现象。
浇筑至顶面时用木抹成活。并在混凝土初凝后，立即覆盖柱顶，并将加温措施启动。
施工完毕后，及时对其中线、标高进行复核，并标出墩柱中心线。
（4）养护
当混凝土终凝后开始洒水养护，墩顶放置孔底带眼的常有水的水桶进行养护，养护时间不少于7天。
施工注意事项
（1） 主筋采用搭接焊，每节段钢筋焊接面必须错开，并满足规范的要求。
（2）钢筋按照结构要求进行绑扎，同时在周围绑扎垫块，保证浇注混凝土时钢筋骨架与模板之间有足够的保护层。
桥梁下部施工案例图片

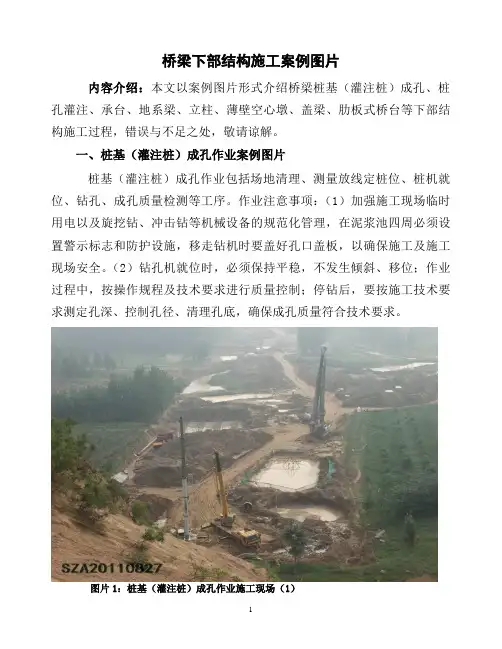

1 桥梁下部结构施工案例图片
内容介绍：本文以案例图片形式介绍桥梁桩基（灌注桩）成孔、桩孔灌注、承台、地系梁、立柱、薄壁空心墩、盖梁、肋板式桥台等下部结构施工过程，错误与不足之处，敬请谅解。
一、桩基（灌注桩）成孔作业案例图片
桩基（灌注桩）成孔作业包括场地清理、测量放线定桩位、桩机就位、钻孔、成孔质量检测等工序。作业注意事项：（1）加强施工现场临时用电以及旋挖钻、冲击钻等机械设备的规范化管理，在泥浆池四周必须设置警示标志和防护设施，移走钻机时要盖好孔口盖板，以确保施工及施工现场安全。（2）钻孔机就位时，必须保持平稳，不发生倾斜、移位；作业过程中，按操作规程及技术要求进行质量控制；停钻后，要按施工技术要求测定孔深、控制孔径、清理孔底，确保成孔质量符合技术要求。
图片1：桩基（灌注桩）成孔作业施工现场（1）
2
图片2：桩基（灌注桩）成孔作业施工现场（2）
图片3：桩基（灌注桩）成孔作业：旋挖钻施工（1）
3 图片4：桩基（灌注桩）成孔作业：旋挖钻施工（2）
图片5：桩基（灌注桩）成孔作业：泥浆池
4 图片6：桩基（灌注桩）成孔作业：旋挖钻钻机（1）
图片7：桩基（灌注桩）成孔作业：旋挖钻钻机（2）
5 图片8：桩基（灌注桩）成孔作业：旋挖钻钻具
图片9：桩基（灌注桩）成孔作业：冲击钻成孔
6 二、桩孔灌注混凝土作业案例图片
桩孔灌注混凝土包括钢筋笼加工、清孔、钢筋笼吊入桩孔、混凝土灌注等工序。作业注意事项：（1）灌注桩钢筋笼的加工、存放应注意防锈蚀，必要时采取防锈蚀措施（比如：喷涂混凝土浆等）；（2）钢筋笼进入桩孔前应先绑好砂浆垫块，吊放时要对准孔位、吊直扶稳、缓慢下沉，避免碰撞孔壁，放到设计位置时应立即固定，以确保钢筋的位置正确、保护层厚度符合要求；两段钢筋笼连接时，应采取焊接搭接；（3）浇筑混凝土应连续进行、分层振捣密实，按施工技术要求及现场测量值提拔串筒，以避免断桩；浇筑到桩顶时，应适当超过桩顶设计标高，以保证在凿除浮浆后，桩顶标高符合设计要求。
大桥下部结构施工方法正式版
管理规范系列
| Specification Template 编号：SMP-WJ01-59
