初二物理平面镜成像光路图
初二物理平面镜成像光路图
一．作图题（共12小题）
1．（2016•天水）如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标
出点光源S和像点S′的位置，并完成光路图（保留作图痕迹）．
2．（2016•上海）在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．
3．（2016•自贡）如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标
出反射角的度数．
4．（2016•河南）如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙． 请画出灯泡发出
的光经平面镜反射后，能够照亮P墙右侧区域的光路图．
5．（2016•烟台）如图所示，从S点发出的一条光线，经平面镜反射后，其反射光线恰好通过P点．请你作出这条
入射光线并完成光路图．
6．（2016•营口二模）一束太阳光与水平方向成30°角，要使阳光照亮某一竖直井底部，则平面镜应放置在与水平面
成多少度角的位置？试完成光路图．
7．（2016•上城区二模）A为一点光源，站在B处的某同学面向平面镜，看到了A点的像，如图．
（1）请在答卷上画出由A点发出的，经平面镜反射，通过B点的光路图．
（2）证明（1）中所得的光路是A点发出到达B点的最短路径．
8．（2016•蚌埠二模）一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸
边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的光路图．（保留作图痕迹）
9．（2016•中山市模拟）如图所示，是小白兔通过潜望镜观看海面船只的情况，请画出小白兔看到船的光路走向图，
要求标出光线方向．
10．（2016•武威校级一模）如图所示，一块平面镜置于O处，恰能使光线AO被平面镜反射后照亮墙壁上的B点，
请用作图的方法确定平面镜的位置．
11．（2015秋•曲江区校级期中）如图所示的AB、CD，是同一发光点S发出的光经平面镜反射后的两条反射光线，
用作图方法确定发光点S的位置．
（12题图）
12．（2015春•株洲校级期中）如图所示，一细束光线照射到平面镜甲上，根据反射定律画出这束光线经平面镜反射
时的法线和反射光线，并标出反射角的度数．
八上物理专题04 光现象作图(解析版)
专题04 光现象作图（解析版）类型一光的反射作图【方法技巧】准确作图要求：（1）反射角等于入射角，像物到镜面等距。
（相等）（2）法线与反射面垂直，像物连线与镜面垂直。
（垂直）（3）实际光线、实像、反射面用实线；光线的反向延长线、法线、虚像用虚线。
（虚实）【专项训练】1.一束光照射到平面镜上，如图所示．请在图中画出反射光线并标出反射角的度数．【答案】如图所示【解析】本题考查光的反射作图．先过入射点作法线，根据反射角等于入射角画出反射光线，反射角的度数为90°−60°=30°．2.用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置，并标出反射角的大小。
【答案】解：因为太阳光竖直射入深井内，所以反射光线竖直向下，由此画出法线，过入射点画出法线的垂线，即平面镜的位置，因入射光线与水平面成30°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为30°+90°=120°，则入射角、反射角为60°.如图所示：【解析】首先根据反射光线的方向(竖直向下)作出反射光线，反射光线和入射光线夹角的角平分线就是法线的位置，画出法线，然后根据法线是与平面镜是垂直的关系画出平面镜，标明反射角的度数。
首先知道反射定律的内容，然后根据反射定律完成反射光路，最后根据图中角之间的关系计算反射角的大小。
3如图所示，一小球放在桌子的右侧，请画出人通过平面镜看到球的光路图。
【答案】解：作出球点S关于平面镜的对称点，即为像点S′，连接S′P交平面镜于点O，沿OP画出反射光线，连接SO画出入射光线，如图所示：【解析】利用平面镜成像的特点：像与物关于平面镜对称，作出球的像点，根据反射光线反向延长通过像点，可以由像点和眼睛点确定反射光线所在的直线，从而画出反射光线，并确定反射点，最后由发光点和反射点画出入射光线，从而完成光路。
八年级上册物理 平面镜成像(解析版)
【课程标准】探究并了解平面镜成像时像与物的关系。
知道平面镜成像的特点及应用。
【学习目标】1.知道平面镜成像的特点；2.理解平面镜成像的原理；3.掌握平面镜成像的光路图，会利用平面镜成像的特点作图；4.理解生活中平面镜成像的现象及平面镜成像的应用；5.了解凸面镜和凹面镜及其应用。
【学习重点】理解平面镜成像的原理。
会利用平面镜成像的特点作图。
【学习难点】知道平面镜成像的特点及应用。
知识点1. 平面镜成像的特点1.平面镜成像的原理是光的反射。
2.平面镜成像的特点平面镜成的像为虚像。
平面镜所成像的大小和物体大小相等，物和像到平面镜的距离相等，物和像的连线与平面镜垂直。
平面镜所成的像与物体关于平面镜对称。
知识点2. 平面镜成虚像1.原因：物体射到平面镜上的光经平面镜反射后的反射光线没有会聚而是发散的，这些光线的反向延长线相交成的像，不是真正的物体，只能通过人眼观察到，故称为虚像；2.平面镜成正立的、等大的虚像。
注意：实像和虚像的区别是难点物体在平面镜中所成像的大小只跟物体本身的大小有关，跟物体到平面镜的距离无关．平面镜成的像一定要画成虚线。
知识点3. 平面镜的应用1.平面镜成像不仅用于日常生活，也在其他方面应用甚广. 例如：（1）练功房里，演员用它来观察自己的姿势和动作； （2）牙科医生用小平面镜来观察患者的病牙；（3）潜水艇下潜后，艇内的人员通过潜望镜来观察水面上的情况。
2.改变光线的传播方向(1)公元前215--212年间，罗马人大举入侵希腊，派出一支船队，满载精兵，准备攻打阿基米德的家乡——叙拉古城，面临来势凶猛的强敌，阿基米德求见国王，献出破敌妙计，他动员全乡的妇女和守城的人在海岸边列队.每人各执一面平面镜，把太阳光集中向罗马战船反射，不一会，罗马战船上的士兵被照得头晕目眩，丧失战斗力被迫而退.阿基米德利用平面镜把光反射的原理，击退了敌人，拯救了他的家乡. (2)潜望镜示意图，如图甲所示如图甲那样在筒子的上下拐角处各安装一块平面镜，两块平面镜互相平行，都跟水平方向成45°，这样就做成最简单的潜望镜.知识点4. 利用平面镜成像特点作图问题 1.注意“箭头”方向；2.平面镜成像一定要画成“虚线”；3.作图的依据是平面镜成像特点。

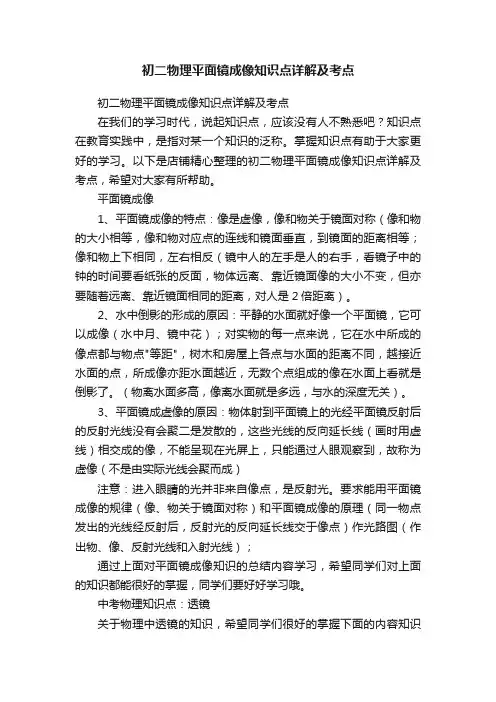

初二物理平面镜成像知识点详解及考点
初二物理平面镜成像知识点详解及考点初二物理平面镜成像知识点详解及考点在我们的学习时代，说起知识点，应该没有人不熟悉吧？知识点在教育实践中，是指对某一个知识的泛称。
掌握知识点有助于大家更好的学习。
以下是店铺精心整理的初二物理平面镜成像知识点详解及考点，希望对大家有所帮助。
平面镜成像1、平面镜成像的特点：像是虚像，像和物关于镜面对称（像和物的大小相等，像和物对应点的连线和镜面垂直，到镜面的距离相等；像和物上下相同，左右相反（镜中人的左手是人的右手，看镜子中的钟的时间要看纸张的反面，物体远离、靠近镜面像的大小不变，但亦要随着远离、靠近镜面相同的距离，对人是2倍距离）。
2、水中倒影的形成的原因：平静的水面就好像一个平面镜，它可以成像（水中月、镜中花）；对实物的每一点来说，它在水中所成的像点都与物点"等距"，树木和房屋上各点与水面的距离不同，越接近水面的点，所成像亦距水面越近，无数个点组成的像在水面上看就是倒影了。
（物离水面多高，像离水面就是多远，与水的深度无关）。
3、平面镜成虚像的原因：物体射到平面镜上的光经平面镜反射后的反射光线没有会聚二是发散的，这些光线的反向延长线（画时用虚线）相交成的像，不能呈现在光屏上，只能通过人眼观察到，故称为虚像（不是由实际光线会聚而成）注意：进入眼睛的光并非来自像点，是反射光。
要求能用平面镜成像的规律（像、物关于镜面对称）和平面镜成像的原理（同一物点发出的光线经反射后，反射光的反向延长线交于像点）作光路图（作出物、像、反射光线和入射光线）；通过上面对平面镜成像知识的总结内容学习，希望同学们对上面的知识都能很好的掌握，同学们要好好学习哦。
中考物理知识点：透镜关于物理中透镜的知识，希望同学们很好的掌握下面的内容知识哦。
透镜透镜：透明物质制成（一般是玻璃），至少有一个表面是球面的一部分，对光起折射作用的光学元件。
分类：1、凸透镜：边缘薄，中央厚。
2、凹透镜：边缘厚，中央薄。
初中物理专题──光学作图
初中物理专题────光学作图在初中物理中光学作图涉及到四种类型：1、有关光沿直线传播的概念和应用2、光的反射定律和平面镜成像规律的作图及应用3、光的折射定律及透镜的作图和应用4、凸透镜成像规律及其应用［知识点分析］一、光的反射光的反射定律：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角；光的反射中光路是可逆的。
二、光的折射光的折射定律：折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居在法线的两侧；折射角大于、小于或等于入射角；光的折射中光路是可逆的。
光的折射定律的内容、作图、应用及其与光的反射定律的异同。
（1）相同点①折射光线和反射光线都位于入射光线和法线决定的平面内。
②折射光线和反射光线均分居法线的两侧。
③当入射角变化时，折射角和反射角都随之变化。
④在折射和反射现象中，光路都是可逆的。
（2）不同点①反射光线与对应的入射光线在同种介质中；折射光线与对应的入射光线在两种不同介质中，位于界面的两侧。
②反射角等于入射角，但折射角一般不等于入射角，并且当光从空气斜射入其他介质中时，折射角小于入射角，而光从其他介质斜射入空气中时，折射角大于入射角。
三、透镜透镜的分类：凸透镜、凹透镜。
凸透镜：中间厚，边缘薄，有双凸、平凸、凹凸三种，如右图所示；凸透镜对光有会聚作用。
凹透镜：中间薄，边缘厚，有双凹、平凹、凸凹三种，如右图所示；凹透镜对光有发散作用。
凸透镜成像规律：规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。
此时像距小于物距，像比物小，物像异侧。
应用：照相机、摄像机。
规律2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。
此时物距等于像距，像与物大小相等，物像异侧。
规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。
此时像距大于物距，像比物大，物像异侧。
应用：投影仪、幻灯机、电影放映机。
专题一光学作图(课件)
【分析】入射光线平行于凸透镜的主光轴，根据凸 透镜的三条特殊光线可知：平行于凸透镜主光轴的 光线，经过凸透镜后过另一侧的焦点。所以将入射 点与另一侧焦点相连并延长即可，如下图所示：
2023年中考物理重难点突破
【突破】透镜的三条特殊光线
作图依据：平面镜的成像特点 【例2】（2022阜新）小丽站在落地镜前看到了自
己的全身像。根据平面镜成像特点，画出她的眼睛 E通过平面镜看到自己右脚上P点像的光路图。
2023年中考物理重难点突破
【分析】作出物点P的像点P′的， 连接P′E，与镜面的交点为入射 点O，再连接PO，即入射光线， OE为反射光线。如右图所示： 【突破】1.根据平面镜成像的特点，像与物关于镜
经过凹透镜光心的光线，传播方向不改 变。
2023年中考物理重难点突破
五、综合作图 【例5】（2021南充）一束光线射向凸透镜后再经
平面镜反射射出，请将光路图补充完整。
2023年中考物理重难点突破
【分析】平行于主光轴的光线经凸透镜折射后折射 光线通过焦点，该光线入射到平面镜，先画出法线 ，再根据反射角等于入射角在法线右侧画出反射光 线，如下图所示：
面对称。 2.所成的像是虚像，所以像要画成虚线。 3.平面镜成像的原理是：像是反射光线的反向延长
线的交点，所以反射光线上的点、入射点、像点在 同一直线上，据此可以确定入射点和反射光线。 4.像与物上对应点的连线被镜面垂直平分，这点可 以帮助我们确定镜面的位置。
2023年中考物理重难点突破
三、光的折射作图 作图依据：光的折射规律 【例题3】（2022镇江）光从水射向空气时，入射
2023年中考物理重难点突破
初二物理第二章 第2-3节 光的反射、平面镜成像
镜面反射：在光滑的物体表面上发生的反射光学特点：射到表面上的平行光反射后仍然平行射出。
例子：水中倒影、黑板反光、油光的皮鞋、湖面波光粼粼……漫反射：在粗糙不平的物体表面上发生的反射光学特点：射到表面上的平行光反射后向着不同的方向射出。
每条光线遵守光的反射定律。
例子：我们可以从不同角度看到物体，电影幕布反射定律内容：反射光线与入射光线、法线在同一平面上，反射光线和入射光线分居于法线的两侧，反射角等于入射角。
光的反射过程中光路是可逆的。
注意点：1）光线有方向性，入射光是AO；2）不要说“入射角等于反射角”。
应说：∠2＝∠1。
反射角永远等于入射角。
反射角随着入射角的增大而增大，随着入射角的减小而减小。
3）当光线垂直入射到分界面时，反射角等于入射角等于0°，而不是90°。
平面镜成像1）内容：平面镜所成的像是虚像；是正立的；像和物到镜面的距离相等；像的大小和物体的大小相等。
2）记忆：等大、等距、对称、虚像。
3）易错点：像的大小只跟物体有关，永远都等于物体的大小，与镜子的大小、物体到镜面的距离无关！特别注意：在实验中，我们往往需要多次测量找普遍规律，“多次”是指“三次”或“三次”以上！教材上只有两组数据，是不合理的，在中考中，一定要设计成三组或三组以上的数据！三种面镜平面镜：改变光的传播方向穿衣镜、潜望镜凹面镜：对光线有会聚作探照灯、太阳灶凸面镜：对光线有发散作用汽车的观后镜注意点：1）镜面反射与漫反射，每一条光线都符合光的反射定律：2）实像与虚像：凡是正立的都是虚像，凡是倒立的都是实像小孔成像的“像”、蜡烛通过透镜在光屏上所成的“像”：它们都是倒立的，是实像；平面镜成的像，是正立的，它们是虚像。
“虚像”不是由实际的光线会聚而成的，而是人的眼睛“认为”镜子里有个像，这个像实际上是不存在的。
水中的“倒影”是正立的还是倒立的？是实像还是虚像？“正立还是倒立”，是相对于“镜面”而言的。
把图片转动，即把“平面镜竖立”，发现：它们的像都是正立的，是虚像！典型例题知识点一：光的反射现象例1：如图的四种情景，属于光的反射现象的是（）A. 树荫下形成圆形光斑B. 斑马倒影C. 看到士兵列队而来D. 日全食【解析】小孔成像、日食均说明光沿直线传播，斑马倒影是平面镜成像，属于光的反射。
平面镜成像 八年级上册物理
提出问题
猜想假设
设计实验
思考：
（1）用玻璃板代替平面镜的目的： 薄的还是厚的？
能准确找到像的位置（透光、成像） （2）用两支相同的蜡烛的目的：
比较像和物大小关系 （3）使用刻度尺的目的：
玻璃板前后两表面都可以成 像，若玻璃板较厚，两个像 位置相差较大，难以确定像 的位置
为了比较确定像与物体到平面镜的距离的关系
基础巩固题
3. 如图是验证“平面镜成像特点”的实验装置，其中A为玻璃板前点燃的
蜡烛，B为玻璃板后未点燃的蜡烛。有关本实验的说法错误的是（ C ）
A．玻璃板应该与桌面垂直 B．实验宜在较暗的环境中进行 C．眼睛应从B一侧观察成像情况 D．蜡烛燃烧较长时间后像物不再重合
基础巩固题
4. 如图为玩具鸟在平面镜中的成像示意图。下列能改变像位置的是
6. 画出图中S发出的光线经平面镜反射后过P点的光路。
S′
（A）
A．竖直上移玩具鸟 B．竖直下移平面镜 C．人向平面镜靠近 D．像与镜间放一木板
基础巩固题
5. 在鞋店试穿新鞋时，小明直立面向竖直放置在地面上的“试鞋镜”， 看不到镜中自己脚上的新鞋。小明做以下动作，能够让他看到镜中自己
脚上的一只鞋或者两只鞋的是（ A ）
A．站在原地下蹲 B．保持直立靠近“试鞋镜” C．站在原地竖直向上提起一只脚 D．保持直立远离“试鞋镜”
平面镜的应用— 改变光路
你还在哪些地方 见过或知道哪些 地方有平面镜？
科学世界：凸面镜和凹面镜 1.凸面镜对光线有 发散 作用 物体在凸面镜中成正立缩小的虚像 利用凸面镜可以观察到更大的范围
应用:
汽车观后镜
弯道观察镜
2.凹面镜对光线有会聚 作用
可以把平行的光 会聚在一点上
2022年人教版八年级上册物理第四章光现象 第3节第二课时平面镜成像规律及其应用
15．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的 墙，请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。
答：
【解析】本题考查光的反射作图。根据平面镜成像特点，作出灯泡S在平面镜 中的像S′，连接S′和墙壁的上方，作出一条光线；连接灯泡S和墙壁的上方，作 出一条入射光线，并作出其反射光线，两条反射光线中间的区域，就是灯泡能 够照亮的区域。
第二课时 平面镜成像规律及 其应用
抓基础不丢分 提能力争满分
抓基础不丢分
目标1 能应用平面镜成像特点解决简单问题 1．香城泉都，万国咸宁，缓缓穿城而过的温泉河是一 道靓丽的风景线。各式现代建筑依河矗立，充满时代 气息，如图所示。建筑物在河中的“倒影”是由光的 ___反__射____所形成的___虚____像。 【解析】本题考查生活中的平面镜成像现象。倒影属于平面镜成像现象，平面 镜成像是由于光的反射形成的，成的像是虚像，所以建筑物在河中的“倒影” 是由光的反射形成的虚像。
【解析】
吉米向后退时，吉米大小不变，故吉米在镜中像的大小不变，当分裂为两个镜 子时，吉米在两个镜子中都能成完整的像，故此时成两个像。但两个像的位置 相同，所以只能看到一个像。根据平面镜成像特点可知，平面镜中的像与物关 于镜面对称，可以利用12点与6点连线作对称轴，作出平面镜中钟表指针的实 际情况，如图所示。也可以从图中像的后面观察可知，显示的时间应该是10点 40分。
Hale Waihona Puke 12．舞蹈训练室竖直墙壁上安装有平面镜，甲、乙、丙三位同学在平面镜前的 位置如图所示，他们位置连线是等腰直角三角形，甲在直角顶点，乙、丙连线 平行于平面镜。则( C ) A.甲与甲的像间的距离小于乙与乙的像间的距离 B．乙与乙的像间的距离大于丙与丙的像间的距离 C．甲的像与乙的像间的距离小于乙的像与丙的像间的距离 D．甲的像与乙的像间的距离大于乙的像与丙的像间的距离
平面镜成像光路图
平面镜成像光的反射
§ 3.4 面镜成像一.平面镜成像1 .平面镜：镜子的外表为的镜子.①成像特点〔规律〕：像与物体到镜面的距离等距〕；像与物的大小〔等大〕；像与物关于镜面〔对称〕；平面镜后面成的是像〔虚像不能呈现在光屏上〕〔物理学中,把_能_呈现在光屏上的像叫实像〕练一练：〔1〕作图一一画出镜中AB的像〔2〕身高1.6 m的人站在穿衣镜前,离镜0.5 m,他在镜中的像高;当他后退0.5 m时,像高和像到镜面的距离分别是二、平面镜的应用:〔1〕成像梳妆镜〔2〕改变光的传播方向潜望镜三、了解光污染实验：平面镜成像某同学探究平面镜成像时,将一块玻璃板竖直架在一把直尺的上面,再取两段等长的蜡烛A和B一前一后竖放在直尺上,点燃玻璃板前的蜡烛A,用眼睛进行观察,如下图.〔1 〕用玻璃板代替平面镜,主要是利用玻璃板透明的特点,便平板玻璃应选择〔厚/薄〕一点的,在实验中发现镜中有两个不重合的烛焰像,是由于的原因.〔2〕直尺的作用是;〔3〕两支相同的蜡烛作用是 ,这叫法.〔4〕当用B蜡烛去与蜡烛A重合时,眼睛应在侧〔A/B〕观察；移去蜡烛B,并在其所在位置上放一光屏,那么光屏上〔填：能/不能〕接收到蜡烛A的烛焰的像；这说明平面镜成的是像.〔5〕如玻璃板没有与桌面垂直放置,将对实验产生什么影响〔6〕实验应在较〔选填“亮〞或“暗〞〕的环境中进行,理由是.〔7〕实验中多测几组数据的目的是为了.R课堂练习11、平静的湖面上倒映着美丽的白塔.在这里,“倒映的白塔〞是〔〕A .白塔的影子B.白塔的实像C .与白塔等大的虚像D.比白塔略大的虚像2、小新同学对着平面镜检查仪容,当他向平面镜走近时〔〕A .像变大,像到镜面的距离变小B .像变大,像到镜面的距离变大C .像不变,像到镜面的距离不变D .像不变,像到镜面的距离变小3、在“探究平面镜的成家〞特点时,以下表达中正确的选项是〔〕A.烛焰在平面镜中成的是虚像B.把点燃的蜡烛移近玻璃板时,它在镜中的像将变大C.如果物体比平面镜大,那么物体在镜中的像不是完整的像D.用一块不透明的挡光板挡在像的前面,可以发现物体在镜中的像被挡住了4、平面镜的厚度为2厘米,当用手指贴在镜面上时,手指与像的距离是〔〕A 2厘米B 4厘米C 1厘米D 6厘米3、一个人站在竖直的平面镜前1.5m 处,假设将镜子向人平移 1m,那么人和像之间的距离是〔〕A. 3mB . 2m4、检查视力时,眼与视力表要相距 5m 远,如下图,假设视力表距平面镜 3m,人离平面镜的距离应是 〔〕A. 1m B . 2m C . 3m D . 4m5、关于平面镜成像,以下说法正确的选项是〔〕A.本身不发光的物体在平面镜中不能成像B .从平面镜中可以看到物体的实像C.人离平面镜越近,在镜中成的像越大D .物与像到镜面的距离总是相等的6、池中水的深度是 2m,月球到地球的距离为 3.8X105km,月球在池中的像到水面的距离是 ,水中 的月是 像〔填实或虚〕.7、某人身高1.8m,站在平面镜前1.2m 处,那么他在平面镜中的像高m ,他的像 距他.当向远离平面镜方向移动 0.3m 后,那么他的像距平面镜有 .在他远 离平面镜的过程中,他的像将 〔选填“变大〞、“变小〞、“不变〞〕.8、请在以下图中作出物体在平面镜中的像 5、一人从平面镜中看到一时钟的指针位置如图〔 〕A 4点20分B 3点40分C 4点40分D 10点20分6、爱好足球的小亮在平面镜前欣赏自己的全身2-11所示,那么此时的实际时间是 〔如图〕他实际看到的像应是图中哪一个〔〕【课后练习】1、平面镜成象的大小决定于A .平面镜的大小 B.物体本身的大小 C.平面镜放置的位置2、如图所受示,物体在平面镜中成像情况正确的选项是〔〕 D .平面镜离开物体的距离A6♦收集数据 实验次数入射角“(度)反射角3(度)/ a 与/ 3的大小1Z a Z 32/ «_ / 33// 3 上验结论反射角入射角归纳结论2 .光的反射定律(1)光反射时, 光线、光线和 线在 平面内；(三线共面)§ 3.5 的反射1.光的反射：光在两种介质 上改变传播方向又返回原来 中的现象,叫做光的反射.反射光路的几个术语：(1) AO 叫 光线；(2) OB 叫 光线；(3) ON 叫 线(辅助线)；(4)入射光线 AO 与法线ON 的夹角叫 角；(5)反射光线 OB 与法线ON 的夹角叫 角. Alt*N A 人评 v J *(2)反射光线和入射光线分别位于 线两侧；(两线两侧)(3) 角等于 角;(两角相等);并且反射光路是 的(如：两人从同一面镜子中相互看 见对方).实验：光的反射为了探究光的反射定律,小明用如下图的装置进行实验,平面镜置于水平桌面上,把一可沿O 所叠的白色硬纸板竖直置在平面镜 Mb .(1)在实验中实验白色硬纸板能显示 ,也能方便地测量二(2)假设将光线 EO 向ON 靠拢,那么 OF(靠拢/远离)ON 当光线EO 与ON 重合时,入射角是 度.(3)为了探究反射角与入射角的大小关系时,实验时应该进行的操作是:屡次改变 的方向,观察并记录 的大小；(4)以法线ON^轴线,将白色硬纸板的B 面绕法线ONO 前或向后旋转,此时反射光线的位置 (选:存生/不存生),在纸板 B 上 (选:能/不能)看到反射光线.这样的操作可以证实 这一结论是正确的.(5)如果让光线逆着 OF 的方向射向镜面,发现反射光线 ,这说明反射光路是可逆的.(6)在研究反射角和入射角的关系时,收集数据如下表：小明分析表中数据,得出 的结论.小聪说, 此结论不具有普遍性.请指出实验中的缺乏并加以改 进,—3 .镜面反射和漫反射(1)镜面反射：入射到 外表(如平面镜)上的平行光经反射后所示.(2)漫反射：平行光线入射到 物体外表时,反射光线向着 方向,这种 的外表所发生的 反射叫漫反射.如图3-16所示. 镜面反射和漫反射中的每一条光线都 光的反射定律(选“遵循〞或"不遵循)练一练：黑板反光是光的 反射；电影银幕是光的 反射；人能从各个方向看到同一物体是 反 射.4、光反射的应用：看见不发光的物体,平面镜成像、卫星遥感、光纤通讯等；光反射的危害：光污染等.5.球面镜：反射面为 曲面 的一局部. 光反射时,反射角随入射角的增大而向 方向.这种光滑镜面发生的反射叫.反射；如图3-15①凹面镜对光线有作用；应用：如太阳灶、手电筒中反光装置②凸面镜对光线有作用；应用：汽车的观后镜,这可以扩大.道路拐弯处的凸面镜.练习1、如下图,是光线经过平面镜反射后的光路图,请你在图中适当的位置画出平面镜,并标出反射角的度数.2、晚上,小昆在自己的家庭实验室探究光的反射现象〞,他把一小平面镜粘在白纸上,用手电筒照射白纸板和平面镜〔如下图〕,以下有关说法正确的选项是A.白纸看上去很暗,由于白纸发生漫反射B.白纸看上去很亮,由于白纸发生镜面反射C.镜子看上去很暗,由于镜子发生漫反射D.镜子看上去很暗,由于镜子发生镜面反射3 .目前光污染越来越严重,其中来自建筑物的玻璃幕墙、釉面砖墙、磨光大理石等都能造成白色污染,形成白色污染的主要原因是A.光的反射B. 光的折射C .光的色散D.光沿直线传播4 .以下各成语所反映的情景中,能说明光反射的是A.镜花水月B .坐井观天C .海市蜃楼D .立竿见影5.如图的四种情景,属于光的反射现象的是A.树荫下部成圆形光斑B.斑马倒影C.水面“折制枝D.日全食6 . 一束光线斜射到平面镜上,入射角为60°.假设入射光线的方向不变,让平面镜绕入射点转一小角度那么,反射光线与入射光线的夹角将改变〔〕A. a角度B . 2 a 角度C . 60° D . 30 °7 .入射光线与镜面成55 °角,转动平面镜使入射角增大5.,那么入射光线与反射光线的夹角应〔〕A. 80 ° B , 75 ° C . 70 ° D , 60 °8 .雨后晴朗的夜晚为了不踩到地上的积水,下面的判断中正确的选项是〔〕A.迎着月光走时,地上发亮处是水；背着月光走时,地上暗处是水8 .迎着月光走时,地上暗处是水；背着月光走时,地上发亮处是水C.迎着月光走或背着月光走,都应是地上发亮处是水D.迎着月光走或背着月光走,都应是地上暗处是水9 .如右图太阳光与地面成40.角斜射过来,要使光线沿竖直方向反射入井中,求作：〔1〕反射光线；〔2〕平面镜的位置,〔3〕计算出平面镜与水平方向夹角；。
