调度自动化系统技术改造可行性分析
调度自动化系统技术改造可行性分析
【摘 要】 随着我国经济的快速发展，电网规模也不断扩大，电网运行中存在的风险也逐渐增多。电网调度自动化系统能够确保电网安全、稳定、经济运行，提高调度的运行管理水平。该系统可以控制整个电力系统的运行方式，使电力系统在正常状态下能满足安全、优质和经济运行的基本要求，即在缺电状态下能做好负荷管理，合理分配电能；在事故状态下能迅速定位、清除故障和尽快恢复正常供电。现有调度自动化系统不能满足电网发展的需要，难以保证电网的安全稳定经济运行。因此，本文针对鄂尔多斯电网的实际情况，对鄂尔多斯地区调度自动化系统技术改造工程进行可行性研究，为系统的升级改造提供重要依据，具有重要的理论与工程价值。
【关键词】 调度的运行管理 负荷管理 调度自动化系统 技术改造；
1 调度自动化系统存在的问题
第一，EMS系统支撑平台不适应电网调度发展的需要；第二，硬件老化。现在运行的EMS系统是中国电科院科东公司开发CC2000系统，硬件设备购置于2003年，系统于2004年正式投入运行，硬件设备是HP公司九十年代产品，现己停产，配备备品备件困难。硬件资源的严重不足，严重制约了EMS功能的发挥及系统的稳定性要求；第三，系统容量己不能满足当前的工作需要；第四，不适应国家电网公司要求的可视化调度、节能调度、三项分析制度统计分析的需要；第五，新应用受限制。新应用功能受现有软硬件环境限制不能投入建设，如图模一体化、可视化、三项分析制度统计计算等；第六，高级应用软件PAS实用化功能急待提升；第七，DTS软件不适应省、地两级调度中心联合反事故演习的需要；第八，数据库不通用。各种系统服务功能都建立在各自的系统平台上，各个子系统都有自己的数据库。各个数据库之间毫无共同之处，各自为政。增加新的功能必须要新增数据库服务器，极大地浪费了硬件资源，不能做到硬件资源共享。需要重新定义数据库，造成了大量的重复工作，浪费了人力资源。各个数据库之间的数据传送都要开发专门的通讯接口软件。过多的数据库造成了相关数据库之间的数据同步问题难以解决经常出现数据库数据内容不一致的现象；第九，网络隔离困难。按照国家经贸委30号令和国家电力公司二次系统安全防护规定的要求，要保证EMS实时控制系统的安全，对共进行安全分区和物理隔离，建立有效的网络安全系统，防止黑客入侵，满足保密信息在网。
2 调度自动化系统升级改造方案
对于系统整体，采集网、应用主网分离，对网络的关键节点采用冗余配置，实现对分布在不同安全区应用的统一支撑。对于关键节点配置，前置通信采用多机并行负载均衡技术。
网络的各个核心部分随着业务量的提高、访问量和数据流量的快速增长，其处理能力和计算强度也相应地增大，使得单一的服务器设备根本无法承担。在此
情况下，如果扔掉现有设备去做大量的硬件升级，这样将造成现有资源的浪费，而且如果再面临下一次业务量的提升时，这又将导致再一次硬件升级的高额成本投入，甚至性能再卓越的设备也不能满足当前业务量增长的需求。
对于负载均衡，首先，大量的并发访问或数据流量分担到多台节点设备上分别处理，减少用户等待响应的时间；其次，单个重负载的运算分担到多台节点设备上做并行处理，每个节点设备处理结束后，将结果汇总，返回给用户，系统处理能力得到大幅度提高。
对于历史服务器采用集群技术，服务器集群就是指将很多服务器集中起来一起进行同一种服务，在客户端看来就象是只有一个服务器。集群可以利用多个计算机进行并行计算，从而获得很高的计算速度，也可以用多个计算机做备份，从而使得任何一个机器坏了整个系统还是能正常运行。
核心业务服务器采用数据库、业务进程、人机服务。业务进程的特征有：动态性，进程的实质是程序的一次执行过程，进程是动态产生、动态消亡的。并发性，任何进程都可以同其他进程一起并发执行；独立性进程是一个能独立运行的墓木单位，同时也是系统分配资源和调度的独立单位；异步性：由于进程间的相互制约，使进程共有执行的间断性，即进程按各自独立的、不可预知的速度向前推进；结构特征，进程由程序、数据和进程控制块三部分组成；人机服务，是人与计算机之间传递、交换信息的媒介和对话接口，是计算机系统的重要组成部分。
维护网关、WEB等工作站采用镜像数据、接口服务。镜像是指给系统作个镜像。这样可以在很短时间，很方便的还原出一个完整的系统来。
调度员工作站采用瘦客户配置，包含专业的低功耗、高运算功能的嵌入式处理器。不可移除地用于存储操作系统的本地闪存、以及本地系统内存、网络适配器、显卡和其它外设的标配输入输出选件。瘦客户机没有可移除的部件，可以提供比普通PC更加安全可靠的使用环境，以及更低的功耗，更高的安全性。
本系统定位于具有对鄂尔多斯电网监测、控制和分析、信息整合功能的综合性业务平台，承载二次系统整合所要求的“技术融合、专业融合、应用整合”的技术实现，构建全数字化的鄂尔多斯电网，实现电网生产信息化和智能化，确保电网生产。控制、分析数据的准确可靠发布，为相关部门分析电力生产运营情况、进行电网投资建设决策提供重要的技术支撑。
支撑平台为各应用子系统提供统一的运行管理、数据访问、模块间通信、图形工具、报表工具、权限管理、告警处理、WEB信息发布等公共服务。
整体升级后的调度自动化系统应跟踪当今调度自动化技
（下转第61页）
（上接第156页）
术的最新发展，满足鄂尔多斯地区电网电力工业发展的应用要求，坚持电网调度自动化为电力生产服务，为电力整体安全可靠、经济运行提供现代化的技术支持手段为根本。新系统应充分体现电网调度和运营管理的要求及调度自动化技术的发展方向，最终建成结构合理、技术先进、安全可靠、高效实用的集成调度自动化系统。
3 结论
电网调度自动化系统是确保电网安全、稳定、经济运行和提高调度运行管理水平的重要手段；负责控制整个电力系统的运行方式，使电力系统在正常状态下能满足安全、优质和经济运行的基本要求，即在缺电状态下能做好负荷管理，合理分配电能，在事故状态下能迅速定位、清除故障和尽快恢复正常供电。现有电网调度自动化系统已经不能保证电网的安全稳定经济运行，急需进行升级改造。
参考文献
1 谢旭.从8.14美加大停电看电网调度自动化面临的挑战[J].华北
电力技术，2004，12（7）： 37～38
2 黄艳玲，王寂蓉.电力电网调度自动化系统的软件设计[J].计算机
应用，2002，23（3）：44～46
3 安向勇.电网调度自动化建设中的问题及解决方法[J].电力学报，
2001，16（2）：118～120
面向智慧物流的无人机智能调度系统设计与实现
面向智慧物流的无人机智能调度系统设计与实现
随着物流业的高速发展，智能物流已经成为了未来物流发展主流的方向。而在智能物流中，无人机技术的运用也成为了关键的发展方向。无人机的强大优势在于高效性和较低的成本，能够在短时间内快速地实现物流的运输，同时也解决了人力运输的制约因素。为了更好地实现无人机智能物流的运用，无人机智能调度系统设计与实现就显得尤为重要。
一、智慧物流背景
智能物流是指将物流企业的管理、运作流程、设备接口进行全面数字化、自动化和网络化，以更好地支撑各类物流服务需求，从而优化物流供应链的各个环节，实现高效、智能、无缝的物流服务体系。
随着技术的发展，智慧物流开始走向应用层次，实现物流整个过程的自动化控制和智能运营。而无人机智能物流，更是智能物流的结晶，将无人机技术与物流运输相结合，实现了更高效、安全、低成本的物流运输方式。
二、无人机智能调度系统设计与实现
无人机作为一种创新的物流方式，能够提供更加高效且低成本的物流运输服务。但是，若无人机的运营未经过合理的调度，不但会影响无人机的运营效率，还会造成物流拥堵和损耗。
因此，设计一套无人机智能调度系统，对于规范、提高无人机物流运作效率、保证运输安全方面有重大意义。
1. 系统架构 无人机智能调度系统的架构一般由存储节点、计算节点和控制节点组成。其中，存储节点主要用于存储无人机的任务信息、数据和影像信息，保证信息的可行性和完整性；计算节点则主要运用算法和模型，对存储节点中的信息进行数据处理分析，执行任务调度程序；而控制节点则是无人机智能调度系统的灵魂，用于实现系统的多点控制、可视化和响应，确保无人机运行的安全性和高效性。
2. 工作原理
无人机智能调度系统实现的具体过程一般如下：
（1）任务信息采集：无人机智能调度系统先通过存储节点采集不同地点的物流运输需求和依托的物流设备位置信息。
（2）数据分析：智能调度系统接着会对采集的任务信息进行分析，形成最优的运输调度方案。
技术可行性分析报告
技术可行性分析报告
技术可行性分析报告
一、前言
技术可行性分析是目前企业开展相关技术工作前必须进行的一项重要工作。该工作旨在确定企业所采取的技术方案是否可行、是否符合企业的业务需要以及是否满足企业的技术条件等方面的要求。本报告所涉及技术方案是一个企业的信息化建设工作。
二、项目概述
本企业拟进行信息化相关建设，打算对企业的信息化系统进行一次大的升级和改造，以提高企业的效率和竞争力。本次升级和改造，主要包括以下几个方面：
1. 网络及硬件设施升级。涵盖了企业内部网络基础架构、硬件设施设备等升级，以支持新的应用系统。
2. 应用系统升级和开发。在升级现有系统的基础上，开发新一代应用系统，以满足全新业务要求，并与其他系统进行联通和整合。
3. 数据处理和存储技术升级。主要包括企业数据中心设备、存储系统升级、数据库调优等方面的内容。
本报告将针对上述三个方面展开技术方案可行性分析，并提出建设计划和建议。
三、方案分析
1. 网络及硬件设施升级
1.1 网络基础架构升级
本次升级追求更快的数据传输效率、更稳定的网络连接以及更灵活的管理方法。本企业拟采用双机热备式的网络设备架构、网络负载均衡等技术，以提高网络的传输效率和稳定性。同时，考虑到安全方面，拟增设入侵检测和防火墙等安全设备。
1.2 硬件设备升级
硬件设备方面，本企业拟升级网络终端设备、服务器等硬件设备，以满足新的业务需求、提高设备的性能和稳定性等目标。同时，为了减轻网络拥堵的负荷，主干网升级为 10Gbps 以太网，局域网升级为 1Gbps 以太网。为了提供设备管理方便性，LED 屏幕、智能交换机等设备将重点升级。
2. 应用系统开发和升级
本企业将在现有应用系统基础上，增加新的应用系统，并且统一整合到一个管理平台中。这将提高各个系统的效率和管理水平，同时减轻企业在系统维护上的人力和物力成本开支。系统开发主要包括新一代 CRM 系统、进销存管理系统、财务管理系统等方面。针对传统 ERP 系统，我们拟采用 OA（Office

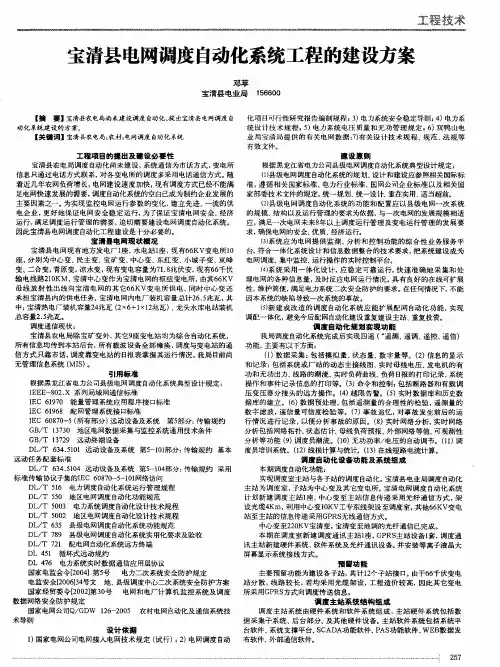

宝清县电网调度自动化系统工程的建设方案
工 技术
宝清县电网调度自动化系统工程的建设方案
邓苹 宝清县电业局１ ５６６００ 【搐要】宝清县农电局尚未建设调度自动化，提出宝清县电网调度自 动化系统建设的方案。 【关键词】宝清县农电局；农村；电网调度自动化系统 工程项目的提出及建设必要性 宝清县农电局调度自动化尚未建设，系统通信为市话方式，变电所 信息只通过电话方式联系，对各变电所的调度多采用电话通信方式。随 着近几年农网负荷增长，电网建设速度加快，现有调度方式已经不能满 足电网快速发展的需要，调度自动化系统的空白已成为制约企业发展的 主要因素之一。为实现监控电网运行参数的变化，建立先进、一流的供 电企业，更好地保证电网安全稳定运行，为了保证宝清电网安全、经济 运行，满足调度运行管理的需要，迫切需要建设电网调度自动化系统。 因此宝清县电网调度自动化工程建设是十分必要的。 宝清县电网现状概况 宝清县电网现有地方发电厂１座，水电站１座，现有６６ＫＶ变电所１Ｏ 座，分别为中心变、民主变、宝矿变、中心变、东红变、小城子变、岚峰 变、二合变，青原变，凉水变，现有变电容量为７１．８兆伏安，现有６６千伏 输电线路２１０ＫＭ，宝清中心变作为宝清电网的枢纽变电所，由其６６ＫＶ 母线放射性出线向宝清电网的其它６６ＫＶ变电所供电，同时中心变还 承担宝清县内的供电任务。宝清电网内电厂装机容量总计２６．５兆瓦，其 中：宝清热电厂装机容量２４兆瓦（２×６＋１×１２￣ＩＥ瓦）、龙头水库电站装机 总容量２．５兆瓦。 调度通信现状： 宝清县农电局除宝矿变外，其它９座变电站均为综合自动化系统， 所有信息均传到本站后台，所有载波设备全部瘫痪，调度与变电站的通 信方式只靠市话，调度靠变电站的日报表掌握其运行情况，我局目前尚 无管理信息系统（ＭＩＳ）。 引用标准 根据黑龙江省电力公司县级电网调度自动化系统典型设计规定： ＩＥＥＥ－８０２．Ｘ系列局域网通信标准 ＩＥＣ ６１９７０能量管理系统应用程序接口标准 ＩＥＣ ６１９６８配网管理系统接口标准 ＩＥＣ ６０８７０－５（所有部分）远动设备及系统第５部分：传输规约 ＧＢ／Ｔ １３７３０地区电网数据采集与监控系统通用技术条件 ＧＢ／Ｔ １ ３７２９远动终端设备 ＤＬ／Ｔ ６３４．５１０１远动设备及系统第５－１０１部分：传输规约基本 远动任务配套标准 ＤＬ／Ｔ ６３４．５１０４远动设备及系统第５—１０４部分：传输规约采用 标准传输协议子集的ＩＥＣ ６０８７０－５－１０１网络访问 ＤＬ／Ｔ ５１６ 电力调度自动化系统运行管理规程 ＤＬ／Ｔ ５５０地区电网调度自动化功能规范 ＤＬ／Ｔ ５００３ 电力系统调度自动化设计技术规程 ＤＬ／Ｔ ５００２地区电网调度自动化设计技术规程 ＤＬ／Ｔ ６３５县级电网调度自动化系统功能规范 ＤＬ／Ｔ ７８９县级电网调度自动化系统实用化要求及验收 ＤＬ／Ｔ ７２１ 配电网自动化系统远方终端 ＤＬ ４５１循环式远动规约 ＤＬ ４７６ 电力系统实时数据通信应用层协议 国家电监会令［２００４】第５号 电力二次系统安全防护规定 电监安全［２００６］３４号文地、县级调度中心二次系统安全防护方案 国家经贸委令［２００２１第３Ｏ号 电网和电厂计算机监控系统及调度 数据网络安全防护规定 国家电网公司Ｑ／ＧＤＷ １２６—２００５ 农村电网自动化及通信系统技 术导则 设计依据 １）国家电网公司电网接入电网技术规定（试行）；２）电网调度自动 化项目可行性研究报告编制规程；３）电力系统安全稳定导则；４）电力系 统设计技术规程；５）电力系统电压质量和无功管理规定；６）双鸭山电 业局宝清局提供的有关电网数据：７）有关设计技术规程、规范、法规等 有效文件。 建设原则 根据黑龙江省电力公司县级电网调度自动化系统典型设计规定： （１）县级电网调度自动化系统的规划、设计和建设应参照相关国际标 准，遵循相关国家标准、电力行业标准、国网公司企业标准以及相关国 家部委技术文件的规定，统一规划、统一设计、重在实用、适当超前。 （２）县级电网调度自动化系统的功能和配置应以县级电网一次系统 的规模、结构以及运行管理的要求为依据，与一次电网的发展规模相适 应，满足一次电网未来８年以上调度运行管理及变电运行管理的发展要 求，确保电网的安全、优质、经济运行。 （３）系统应为电网提供监测、分析和控制功能的综合性业务服务平 台，符合一体化系统设计和信息数据整合的技术要求，把系统建设成为 电网调度、集中监控、运行操作的实时控制平台。 （４）系统采用一体化设计，应稳定可靠运行，快速准确地采集和处 理电网的各种信息量，及时反应电网运行情况。具有良好的在线可扩展 性，维护简便，满足电力系统二次安全防护的要求。在任何情况下，不能 因本系统的缺陷导致一次系统的事故。 （５）新建或改造的调度自动化系统应能扩展配网自动化功能，实现 调配一体化，避免今后配网自动化建设重复建设主站、重复投资。 调度自动化规划实现功能 我局调度自动化系统完成后实现四遥（“遥测、遥调、遥控、遥信） 功能，主要有以下方面： （１）数据采集：包括模拟量、状态量、数字量等。（２）信息的显示 和记录：包括系统或厂站的动态主接线图、实时母线电压、发电机的有 功和无功出力、线路的潮流、实时负荷曲线、负荷日报的打印记录，系统 操作和事件记录信息的打印等。（３）命令和控制：包括断路器和有载调 压变压器分接头的远方操作。（４）越限告警。（５）实时数据库和历史数 据库的建立。（６）数据预处理，包括遥测量的合理性的检验，遥测量的 数字滤波，遥信量可信度检验等。（７）事故追忆，对事故发生前后的运 行情况进行记录，以便分析事故的原因。（８）实时网络分析，实时网络 分析包括网络拓扑、状态估计、母线负荷预报、外部网络等值、可观测性 分析等功能（９）调度员潮流。（１Ｏ）无功功率／电压的自动调节。（１１）调 度员培训系统。（１２）线损计算与统计。（１３）在线短路电流计算。 调度自动化设备功能及系统组成 本期调度自动化功能： 实现调度室主站与各子站的调度自动化。宝清县电业局调度自动化 主站为调度室，子站为中心变及其它变电所。宝清电网调度自动化系统 计划新建调度主站１座，中心变至主站信息传递采用光纤通信方式，架 设光缆４Ｋｉｎ，利用中心变１０ＫＶ工专东线架设至调度室，其他６６ＫＶ变电 站至主站的信息传递采用ＧＰＲＳ无线通信方式。 中心变至２２０ＫＶ宝清变，宝清变至地调的光纤通信已完成。 本期在调度室新建调度通讯主站１座，ＧＰＲＳ主站设备ｌ套，调度通 讯主站新建硬件系统、软件系统及光纤通讯设备。并安装等离子液晶大 屏幕显示系统接线方式。 预留功能 主要预留功能为建设各子站，共计１２个子站接口。由于６６千伏变电 站分散，线路较长，若均采用光缆架设，工程造价较高，因此其它变电 所采用ＧＰＲＳ方式向调度传送信息。 调度主站系统结构组成 调度主站系统由硬件系统和软件系统组成，主站硬件系统包括数 据采集子系统、后台部分、及其他硬件设备。主站软件系统包括系统平 台软件、系统支撑平台、ＳＣＡＤＡ功能软件、ＰＡＳ功能软件、ＷＥＢ数据发 布软件、外部通信软件。

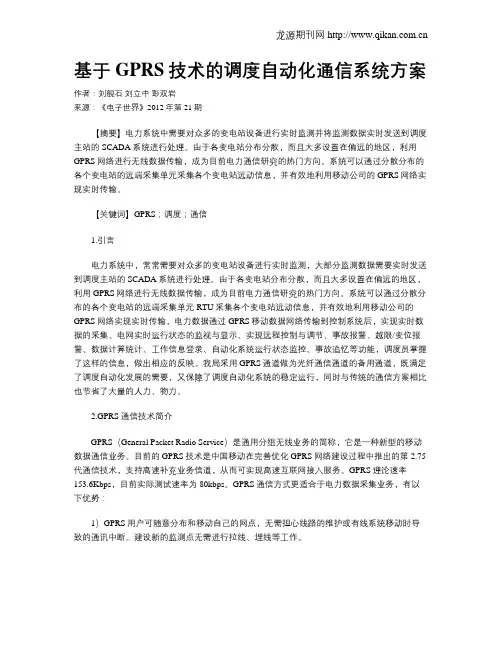

基于GPRS技术的调度自动化通信系统方案
龙源期刊网
基于GPRS技术的调度自动化通信系统方案
作者：刘舰石 刘立中 彭双岩
来源：《电子世界》2012年第21期
【摘要】电力系统中需要对众多的变电站设备进行实时监测并将监测数据实时发送到调度主站的SCADA系统进行处理。由于各变电站分布分散，而且大多设置在偏远的地区，利用GPRS网络进行无线数据传输，成为目前电力通信研究的热门方向。系统可以通过分散分布的各个变电站的远端采集单元采集各个变电站远动信息，并有效地利用移动公司的GPRS网络实现实时传输。
【关键词】GPRS；调度；通信
1.引言
电力系统中，常常需要对众多的变电站设备进行实时监测，大部分监测数据需要实时发送到调度主站的SCADA系统进行处理。由于各变电站分布分散，而且大多设置在偏远的地区，利用GPRS网络进行无线数据传输，成为目前电力通信研究的热门方向。系统可以通过分散分布的各个变电站的远端采集单元RTU采集各个变电站远动信息，并有效地利用移动公司的GPRS网络实现实时传输，电力数据通过GPRS移动数据网络传输到控制系统后，实现实时数据的采集、电网实时运行状态的监视与显示、实现远程控制与调节、事故报警、越限/变位报警、数据计算统计、工作信息登录、自动化系统运行状态监控、事故追忆等功能，调度员掌握了这样的信息，做出相应的反映。我局采用GPRS通道做为光纤通信通道的备用通道，既满足了调度自动化发展的需要，又保障了调度自动化系统的稳定运行，同时与传统的通信方案相比也节省了大量的人力、物力。
2.GPRS通信技术简介
GPRS（General Packet Radio Service）是通用分组无线业务的简称，它是一种新型的移动数据通信业务。目前的GPRS技术是中国移动在完善优化GPRS网络建设过程中推出的第2.75代通信技术，支持高速补充业务信道，从而可实现高速互联网接入服务。GPRS理论速率153.6Kbps，目前实际测试速率为80kbps。GPRS通信方式更适合于电力数据采集业务，有以下优势：

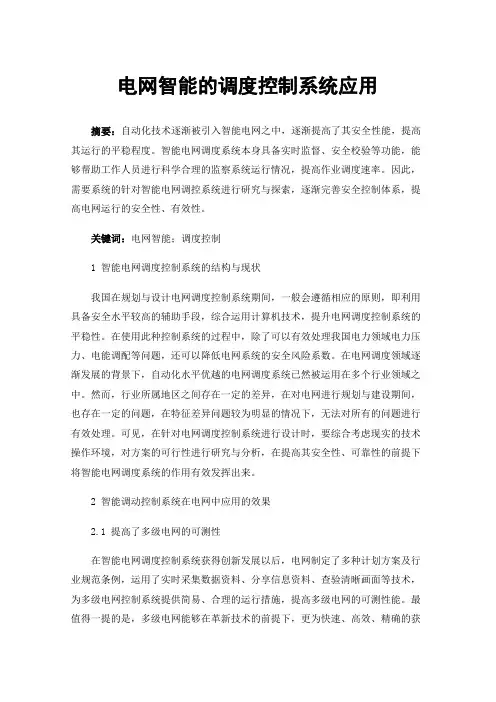

电网智能的调度控制系统应用
