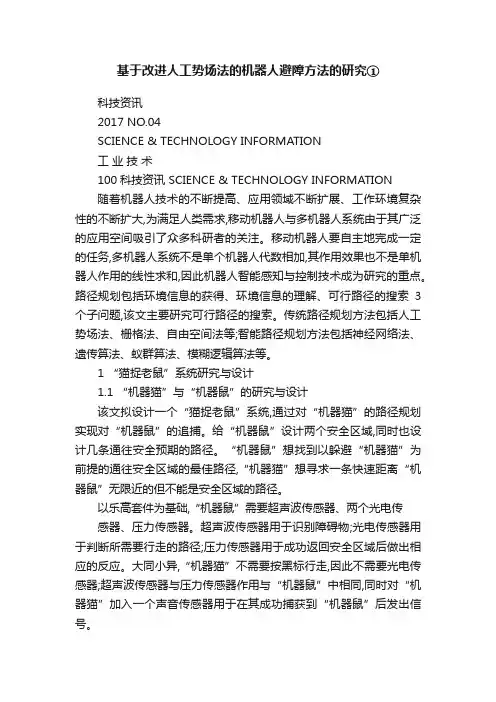

基于改进人工势场法的机器人避障方法的研究①
基于改进人工势场法的机器人避障方法的研究①
科技资讯
2017 NO.04
SCIENCE & TECHNOLOGY INFORMATION
工 业 技 术
100科技资讯 SCIENCE & TECHNOLOGY INFORMATION
随着机器人技术的不断提高、应用领域不断扩展、工作环境复杂性的不断扩大,为满足人类需求,移动机器人与多机器人系统由于其广泛的应用空间吸引了众多科研者的关注。移动机器人要自主地完成一定的任务,多机器人系统不是单个机器人代数相加,其作用效果也不是单机器人作用的线性求和,因此机器人智能感知与控制技术成为研究的重点。路径规划包括环境信息的获得、环境信息的理解、可行路径的搜索3个子问题,该文主要研究可行路径的搜索。传统路径规划方法包括人工势场法、栅格法、自由空间法等;智能路径规划方法包括神经网络法、遗传算法、蚁群算法、模糊逻辑算法等。
1 “猫捉老鼠”系统研究与设计
1.1 “机器猫”与“机器鼠”的研究与设计
该文拟设计一个“猫捉老鼠”系统,通过对“机器猫”的路径规划实现对“机器鼠”的追捕。给“机器鼠”设计两个安全区域,同时也设计几条通往安全预期的路径。“机器鼠”想找到以躲避“机器猫”为前提的通往安全区域的最佳路径,“机器猫”想寻求一条快速距离“机器鼠”无限近的但不能是安全区域的路径。
以乐高套件为基础,“机器鼠”需要超声波传感器、两个光电传
感器、压力传感器。超声波传感器用于识别障碍物;光电传感器用于判断所需要行走的路径;压力传感器用于成功返回安全区域后做出相应的反应。大同小异,“机器猫”不需要按黑标行走,因此不需要光电传感器;超声波传感器与压力传感器作用与“机器鼠”中相同,同时对“机器猫”加入一个声音传感器用于在其成功捕获到“机器鼠”后发出信号。 1.2 “机器猫”路径规划算法研究
对“机器猫”来说,“机器鼠”的安全区域是其最主要的障碍物,只要成功地诱使“机器鼠”远离安全区域即可,“机器猫”不是不可以接近安全区域。该文在对“机器猫”做路径规划中重点处理的障碍物是安全区域,一般意义上的障碍物只是简单的避障。
轮式移动机器人避障的研究
工学硕士学位论文
轮式移动机器人避障的研究
陈超超
燕 山 大 学
2004年2月
国内图书分类号：TP242.6
国际图书分类号：621.3
工学硕士学位论文
轮式移动机器人避障的研究
硕士研究生：陈超超
导师：黄 真教授
副 导 师：田行斌副教授
王洪波教授
申请学位级别：工学硕士
学科、专业：机械电子工程
所在单位：机械工程学院
授予学位单位：燕山大学
Classified Index: TP242.6
U.D.C.: 621.3
Dissertation for the Master Degree in Engineering
STUDY ON OBSTACLE AVOIDANCE
FOR WHEELED MOBILE ROBOT
Candidate： Chen Chaochao
Supervisor： Prof. Huang Zhen
Associate Supervisor: Associate Prof.Tian Xingbin
Prof. Wang Hongbo
Academic Degree Applied for： Master of Engineering
Speciality： Mechatronic Engineering
University： Yanshan University
摘 要
本文使用了超声波传感器对移动机器人周围的环境进行探测，并且利用单片机技术
对超声波传感器所探得的障碍物信息进行处理，最终通过一种新颖的模糊神经控制算法
来完成障碍物的模式识别，从而实现了移动机器人的自主避障。其具体内容如下所示:
采用8个US系列的BTE054超声波传感器对移动机器人周围的环境信息进行采集，
并且利用含有日本日立公司生产的SH7044(QFP-112Pin)芯片的单片机对采集到的环境信
息进行处理。为了增加单个超声波传感器的测量精度和减小多个超声波传感器所产生的
干涉现象，在硬件上采取了多个传感器复数统接的方法，在软件上使用了均值法和智能
数学建模机器人避障论文

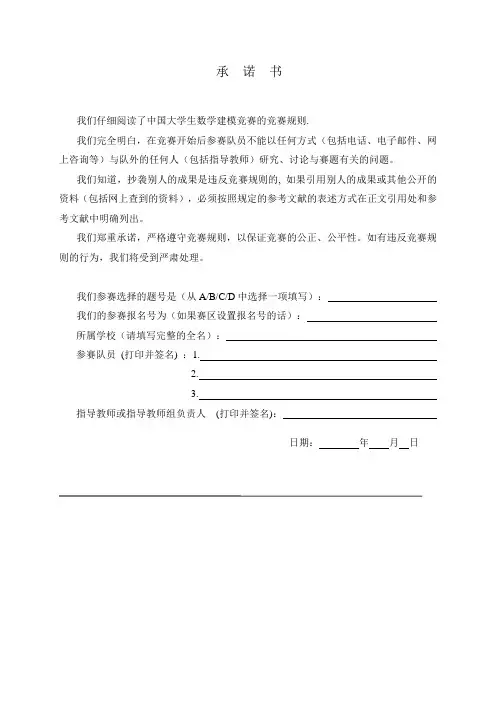

承 诺 书
我们仔细阅读了中国大学生数学建模竞赛的竞赛规则.
我们完全明白，在竞赛开始后参赛队员不能以任何方式（包括电话、电子邮件、网上咨询等）与队外的任何人（包括指导教师）研究、讨论与赛题有关的问题。
我们知道，抄袭别人的成果是违反竞赛规则的, 如果引用别人的成果或其他公开的资料（包括网上查到的资料），必须按照规定的参考文献的表述方式在正文引用处和参考文献中明确列出。
我们郑重承诺，严格遵守竞赛规则，以保证竞赛的公正、公平性。如有违反竞赛规则的行为，我们将受到严肃处理。
我们参赛选择的题号是（从A/B/C/D中选择一项填写）：
我们的参赛报名号为（如果赛区设置报名号的话）：
所属学校（请填写完整的全名）：
参赛队员 (打印并签名) ：1.
2.
3.
指导教师或指导教师组负责人 (打印并签名)：
日期： 年 月 日
编 号 专 用 页
赛区评阅编号（由赛区组委会评阅前进行编号）：
赛区评阅记录（可供赛区评阅时使用）：
全国大学生数学建模竞赛国家一等奖论文D题——机器人避障问题

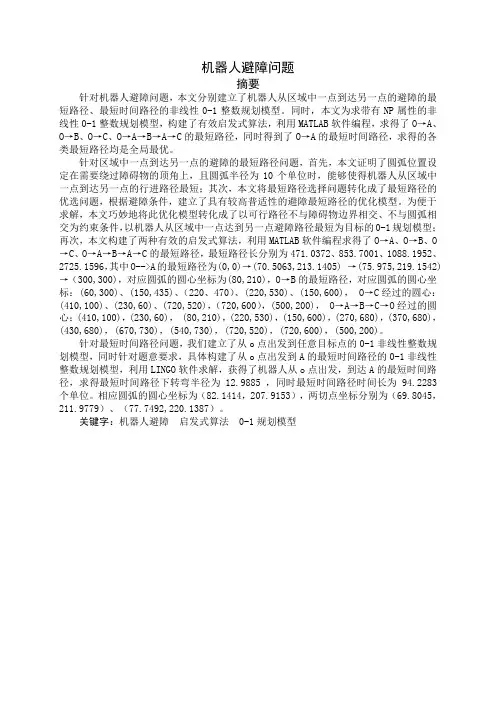

机器人避障问题
