人教版高中物理选修3-1 2.9 实验：练习使用多用电表 作业
第9节 实验：练习使用多用电表
对应学生用书P55
考点一 多用电表的使用方法
1.如图为一正在测量中的多用电表盘。使用时红表笔插入多用表的正(＋)插孔，则：
(1)测电压时，电流从________表笔流入多用电表；测电阻时，电流从________表笔流出多用电表；测电流时，电流从________表笔流入多用电表。
(2)用直流10 V挡测量电压，则读数为________ V。
(3)用“×1”挡测量电阻，则读数为________ Ω。
(4)用直流5 mA挡测量电流，则读数为________ mA。
答案 (1)红 黑 红 (2)6.6 (3)8.0 (4)3.30
解析 (1)多用电表是电压表、电流表和欧姆表共用一个表头，无论测电流、电压还是电阻，电流总是从红表笔流入，从黑表笔流出的。
(2)用直流10 V挡测电压时，第2行刻度每1大格的
电压是2 V，每1小格的电压是0.2 V，指针指在第3大格的第3小格位置，读数为6.6 V。
(3)用“×1”欧姆挡测电阻时，因指针指在电阻刻度(第一行)的“8”位置：读数为8.0 Ω。
(4)用直流5 mA挡测电流时，因电流、电压都是用表盘第2行的刻度来读数，此时每1大格的电流是1 mA，每小格的电流是0.1 mA，所以读数为3.30 mA。
考点二 用多用电表判断电路故障
2．如图所示为一电路板示意图，a、b、c、d为接线柱，a、d与220 V的交流电源连接，ab间、bc间和cd间分别连接一个电阻，现发现电路中没有电流，为检查电路故障，用一多用电表的交流电压挡分别测得b、d两点以及a、c两点间的电压均为220 V，由此可见( )
A．ab间电路通，cd间电路不通
B．ab间电路不通，bc间电路通
C．ab间电路通，bc间电路不通
D．cd间电路不通，bc间电路通
答案 C
解析 测量ac时电压为220 V，说明adc段正常，abc这一段电路某点断路，测bd时电压为220 V，说明bad段正常，bcd间某点断路，显然，这两种情况综合的结果便是bc断路。C正确。
对应学生用书P55
1．(多选)关于多用电表表面上的刻度线，下列说法中正确的是( )
A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度盘
B．电阻刻度是不均匀的
C．电阻刻度上的零刻度与直流电流的最大刻度线相对应
D．电阻刻度上的零刻度与直流电流的最大刻度线不对应
答案 ABC
解析
多用表中，直流电流和直流电压刻度是均匀的，可以共用一个刻度盘，但电阻刻度不均匀，A、B正确；电阻零刻度对应直流电流最大刻度线。电阻∞刻度线对应直流电流0刻度线，C正确，D错误。
2．用多用电表欧姆挡“×100”测试三只晶体二极管，其结果依次如图中的①、②、③所示。由图可知，图____中的二极管是好的，该二极管的正极是______端。
答案 ② a
解析 二极管的特性是，正向电阻很小，反向电阻极大，由图可知，②图中的二极管是好的，由于②图中第二个电表向右偏转，电流从b流入电表，二极管中电流由a流向b，所以二极管的正极是a端。
3．某同学在练习使用多用电表时连接的电路如下图所示：
(1)若旋转选择开关，使尖端对准直流电流挡，此时测得的是通过________(填“R1”或“R2”)的电流；
(2)若断开电路中的开关，旋转选择开关使其尖端对准欧姆挡，则测得的是________的电阻。
A．R1的电阻
B．R2的电阻
C．R1和R2的串联电阻
D．R1和R2的并联电阻
(3)将选择倍率的旋钮拨至“×100 Ω”的挡时，测量时指针停在刻度盘0 Ω附近处，为了提高测量的精确度，有下列可供选择的步骤：
A．将两根表笔短接
B．将选择开关拨至“____________”(填“×1 kΩ”或“×10 Ω”)挡
C．将两根表笔分别接触待测电阻的两端，记下读数
D．调节零电阻，使指针停在0 Ω刻度线上
E．将选择开关拨至交流电压最高挡上
①补全B项步骤。
②将上述步骤中必要的步骤选出来，这些必要步骤的合理顺序是________(填写步骤的代号)。 ③若操作正确，上述C步骤中，指针偏转情况如图所示，则所测电阻大小为________。
答案 (1)R1 (2)C (3)×10 Ω ②BADCE
③160 Ω
解析 (1)多用电表使用电流挡时应该串联在电路中，图中多用电表与电阻R1串联，电流相等，若旋转选择开关，使其尖端对准直流电流挡，此时测得的是通过R1的电流。
(2)断开电路中的开关，R1与R2串联，多用电表两表笔接在其两端，故测得的是R1与R2串联的总电阻，所以C正确。
(3)用“×100 Ω”挡测电阻时，指针停在刻度盘0 Ω附近，说明所选挡位太大，为准确测量电阻阻值，应换用小挡，应选“×10 Ω”挡，然后对欧姆表重新进行欧姆调零，然后再测电阻阻值，欧姆表使用完毕后，要把选择开关置于OFF挡或交流电压最高挡上，因此合理的实验步骤是：BADCE；由图象表盘可以知道，待测电阻阻值为：16×10 Ω＝160 Ω。
4．(1)一多用电表的欧姆挡有三个倍率，分别是“×1”“×10”和“×100”，用“×10”挡测量某电阻时，操作步骤正确，而表头指针偏转角度很小，为了较准确地进行测量，应换用“________”挡。若将该表选择旋钮置于25 mA挡，表盘的示数如下图所示，则被测电流为________mA。
(2)要精确测量一个阻值约为5 Ω的电阻Rx，实验提供下列器材：
电流表A1(量程为100 mA，内阻r1约为4 Ω)；
电流表A2(量程为500 μA，内阻r2＝750 Ω)；
电池E(电动势E＝1.5 V，内阻很小)； 滑动变阻器R0(阻值约为0～10 Ω)；
开关S，导线若干。
①请设计一个测定电阻Rx的电路图，画在下面虚线框中。
②根据某次所测量的值写出电阻Rx的表达式：Rx＝________。
答案 (1)×100 18.0
(2)①电路图见解析 ②I2r2I1－I2
解析 (1)用“×10”挡测量某电阻时，操作步骤正确，而表头指针偏转角度很小，说明所选挡位太小，为了较准确地进行测量，应换用“×100”挡。若将该表选择旋钮置于25 mA挡，由图示表盘可以知道，其分度值为0.5 mA，被测电流为18.0 mA。
(2)①根据题意可以知道，实验器材中没有电压表，电流表A2内阻已知，可以用A2与待测电阻并联测电压，用电流表A1测电路电流，为保证安全，滑动变阻器应采用分压接法，实验电路图如图所示：
②待测电阻阻值：Rx＝UxIx＝I2r2I1－I2。
5．如图所示的电路中，1、2、3、4、5、6为连接点的标号。在开关闭合后，发现小灯泡不亮。现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点。
(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡。在连接点1、2同时断开的情况下，应当选用多用电表的______挡。
(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明________________可能有故障。
(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤。
答案 (1)电压 欧姆
(2)开关或连接点5、6
(3)①将多用电表调到欧姆挡；②将红黑表笔相接，检查欧姆挡能否正常工作；③测量小灯泡的电阻。如果电阻无穷大，表明小灯泡有故障。
解析 (1)当连接点1、2已接好时，电路中已有电压存在，故需用电压挡来检测电路。当连接点1、2同时断开时，电路中没有电源提供电压，要检测电路故障，只有通过测各段电路的电阻是否异常，故采用欧姆挡。
(2)当电路中两点间有电压时，这表明在此两点之外的电路与电源两极是连通的。当测出两点间电压等于电源电压而又确定电路故障是断路引起时，就可以确定断路位置在此两点之间。
6．用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量：
(1)旋动部件________，使指针对准电表的“0”刻线。
(2)将K旋转到电阻挡“×100”的位置。 (3)将插入“＋”“－”插孔的表笔短接，旋动部件______。使指针对准电阻的________(选填“0刻线”或“∞刻线”)。
(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小。为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量。
A．将K旋转到电阻挡“×1 k”的位置
B．将K旋转到电阻挡“×10”的位置
C．将两表笔的金属部分分别与被测电阻的两根引线相接
D．将两表笔短接，旋动合适部件，对电表进行校准
答案 (1)S (3)T 0刻线 (4)ADC
解析 用多用电表测量电阻时，在测量之前就要观察指针是否在零刻度线上，若指针不在零刻度线上，用螺丝刀小心旋动指针定位螺丝S，使指针对准电流的“0刻线”。然后旋动选择开关K，选择量程，再将两表笔短接，调整调零电阻的旋钮T，使指针对准满偏刻度(即电阻的“0刻线”)，接下来才能将两表笔的金属部分分别与被测电阻的两根引线相接，测量被测电阻的阻值。若在测量过程中，发现指针偏转角度过小，表明被测的电阻阻值很大，这时要换用更高倍率的挡位，本题就要从“×100”挡位更换到“×1 k”挡位，换挡后仍然要先进行欧姆调零，再进行测量。
物理选修3-1课时作业
1
目 录
第一章 静电场
1 电荷及其守恒定律75
2 库仑定律76
3 电场强度78
4 电势能和电势80
5 电势差81
6 电势差与电场强度的关系83
7 静电现象的应用84
8 电容器的电容86
9 带电粒子在电场中的运动88
第二章 恒定电流
1 电源和电流90
2 电动势90
3 欧姆定律91
4 串联电路和并联电路92
5 焦耳定律94
6 导体的电阻95
7 闭合电路的欧姆定律96
8 多用电表的原理98
9 实验：练习使用多用电表98
10 实验：测定电池的电动势和内阻99
11 简单的逻辑电路101
第三章 磁场
1 磁现象和磁场103
2 磁感应强度104
3 几种常见的磁场105
4 通电导线在磁场中受到的力107
5 运动电荷在磁场中受到的力109
6 带电粒子在匀强磁场中的运动111
综合检测
第一章综合检测113
第二章综合检测115
第三章综合检测117
期末综合检测119
2 物理 选修3－1 配新课标人教版课时作业
第一章 静电场
1 电荷及其守恒定律
一、单项选择题
1．电视机的玻璃光屏表面经常有许多灰尘，这主要是因为( )
A．这是灰尘的自然堆积
B．玻璃有极强的吸附灰尘的能力
C．电视机工作时，屏表面温度较高而吸附灰尘
D．电视机工作时，屏表面有静电而吸附灰尘
2．导体球A带5Q的正电荷，另一完全相同的导体球B带Q的负电荷，将两导体球接触一会儿后再分开，则导体球B的带电荷量为( )
A．－Q B．Q C．2Q D．4Q
3．使带电的金属球靠近不带电的验电器，验电器的箔片张开．下列表示验电器上感应电荷分布情况的图中，正确的是( ) A B C D
4．如图K1－1－1所示，当将带正电荷的球C移近不带电的枕形金属导体时，枕形金属导体上电荷的移动情况是( )
图K1－1－1
A．枕形金属导体中的正电荷向B端移动，负电荷不移动
高中物理 多用电表 (提纲、例题、练习、解析)
多用电表
【学习目标】
1．了解欧姆表的内部结构和刻度特点。
2．了解多用电表的基本结构，学会使用多用电表测量电压、电流和电阻。
3．会用多用电表测量二极管的正、反向电阻，判断二极管的正、负极。
【要点梳理】
要点一、欧姆表
1．内部构造：欧姆表是由电流表改装而成的，它的内部主要由表头、电源和调零电阻组成．
2．基本原理
欧姆表是根据闭合电路欧姆定律制成的，它的原理如图所示，G是电流表（表头），内阻为gR，满偏电流gI，电池的电动势为E，内阻为r，电阻R是可变电阻，也叫调零电阻．
（1）当红、黑表笔相接时（如图甲所示），相当于被测电阻0xR，调节R的阻值，使ggEIrRR，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为刻度的零点，grRR（）是欧姆表的内阻．
（2）当红、黑表笔不接触时（如图乙所示），相当于被测电阻xR，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是刻度的“”点．
（3）当红、黑表笔间接入被测电阻xR时（如图丙所示），通过表头的电流gxEIrRRR．改变xR，电流I随着改变，每个xR值都对应一个电流表，在刻度盘上直接标出与I值对应的xR，就可以从刻度上直接读出被测电阻的阻值．
（4）当gRRRr时，12gII，指针半偏，令欧姆表内阻gRRRr内，则当指针半偏时，表盘的中值电阻gRRRRr中内．
要点诠释：
（1）当欧姆表未接入电阻，处于断路状态，即xR时，电路中没有电流，指针不偏转，故刻度盘最左端为处．故当电路接入电阻后如果偏角很小。表明被测电阻阻值较大．
（2）当欧姆表表笔直接相连，即0xR时，表路中电流最大．指针偏满，故电阻零刻度在最右端满偏电流处．
（3）xR与I是非线性关系，故电阻挡表盘刻度不均匀．从表盘上看，“左密右疏”，电阻零刻度是电流最大刻度，电阻“”刻度是电流零刻度．
(教参)第8章实验十一： 练习使用多用电表含解析
1 实验十一： 练习使用多用电表
,◎ 注意事项
1．多用电表使用注意事项
(1)使用前要机械调零。
(2)两表笔在使用时，电流总是“红入”“黑出”。
(3)测电阻时 2 ①指针指中值附近较准，否则换挡。
②每换一挡必须重新欧姆调零。
③读出示数要乘以倍率。
(4)使用完毕，选择开关置于“OFF”挡或交流电压最高挡，长期不用应取出电池。
2．电路故障检测注意事项
将多用电表拨到直流电压挡作为电压表使用。在电源完好时，将电压表与外电路的各部分电路并联。若电压表示数等于电源电动势，则说明该部分电路中有断点。
◎ 误差分析
1．偶然误差
(1)估读时易带来误差。
(2)表头指针偏转过大或过小都会使误差增大。
2．系统误差
(1)电池用旧后，电动势会减小，内阻会变大，致使电阻测量值偏大，要及时更换电池。
(2)测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值。
考点一 多用电表的原理、读数及使用
欧姆表刻度盘的特点
1．左∞右0：电阻无限大刻度线与电流、电压挡零刻度线重合，电阻零刻度线与电流、电压挡最大刻度线重合。
2．刻度不均匀：左密右疏。
3．欧姆挡是倍率挡：即读出的示数应再乘以该挡的倍率；电流、电压挡是量程范围挡，在不知道待测电阻的估计值时，应先从小倍率开始，熟记“小倍率小角度偏，大倍率大角度偏”。
(1)用多用电表的欧姆挡测量阻值为几十千欧的电阻Rx，以下给出最可能的实验操作步骤，其中①为选择开关，②为欧姆调零旋钮．把你认为正确的步骤前的字母按合理的顺序填写在横线上：________。
a．将两表笔短接，调节②使指针对准刻度盘上欧姆挡的0刻度，断开两表笔
b．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔
c．旋转①使其尖端对准欧姆挡“×1 k”
d．旋转①使其尖端对准欧姆挡“×100”
e．旋转①使其尖端对准交流500 V挡，并拔出两表笔
根据如图所示指针位置，此时被测电阻的阻值约为________Ω。 3
人教课标版高中物理选修3-1：《实验：练习使用多用电表》教案-新版
《实验：练习使用多用电表》教学设计
一、教材内容分析
《实验：练习使用多用电表》是人教版高中物理选修3-1第二章第9节内容，本实验在高考中出现的几率较高；另一方面从多用电表的实用性来看，掌握多用电表的使用是高中生的一项基本技能，应用多用电表测电压、电流、电阻以及鉴别电路元件也是激发学生学习积极性的原动力。
二、核心素养
通过《实验：练习使用多用电表》的探究学习过程，提高学生综合应用知识解决问题的能力，培养学生的动手实践能力，并提高学生应用物理知识解决实际问题的能力。
三、教学目标
1．了解多用电表的构造，掌握多用电表的使用方法。
2．会使用多用电表测电压、电流及电阻。知道多用电表的使用规则及使用的注意事项。
3．会用多用电表测二极管的正反向电阻。
四、教学重点和难点
1．重点：多用电表正确使用的方法和读数。
2．难点：多用电表中的欧姆挡的原理和使用。
五、教学用具
多媒体设备、多用电表、直流电源、开关、导线若干、小灯泡、二极管、定值电阻等。
六、教学过程
（一）引入新课
通过前面的学习同学们已经基本掌握了多用电表的内部结构和原理，本节课我们通过实验了解多用电表并探究多用电表的使用。
（二）进行新课
【一】介绍多用电表的外形及关键部件
多媒体展示多用电表并引导学生观察欧姆表、交直流电压电流表表盘的特点以及各种功能旋钮，再简单复习多用电表的内部原理。 【二】多用电表测电压和电流
（1）讲解测量方法
机械调零→选择电压、电流档→选择量程→同用电器并联（测电压）、串联（测电流）→读数
（2）学生分组实验
注意点：
1．红表笔接电路“+”极，黑表笔接电路“—”极，电流由红表笔流入，黑表笔流出。
2．测电流和电压时，如果所读表盘的最小刻度为1、0.1、0.01等，读数时应读到最小刻度的下一位，若表盘的最小刻度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可。

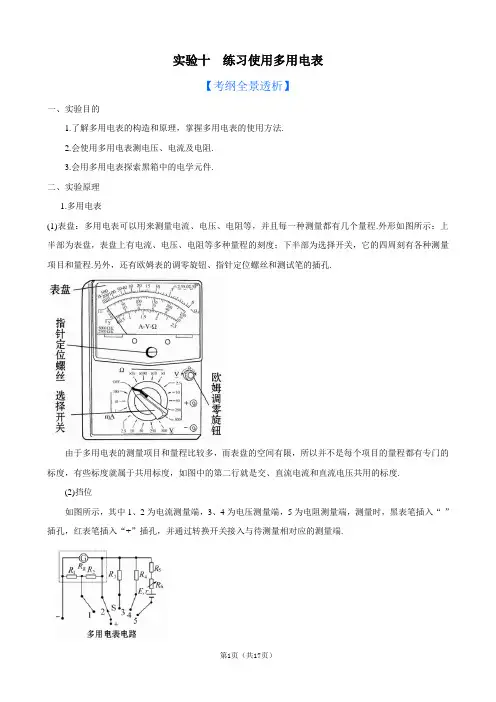

2013版物理一轮精品复习学案：实验10 练习使用多用电表(选修3-1)
第1页（共17页） 实验十 练习使用多用电表
【考纲全景透析】
一、实验目的
1.了解多用电表的构造和原理，掌握多用电表的使用方法.
2.会使用多用电表测电压、电流及电阻.
3.会用多用电表探索黑箱中的电学元件.
二、实验原理
1.多用电表
(1)表盘：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程.外形如图所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程.另外，还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔.
由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度.
(2)挡位
如图所示，其中1、2为电流测量端，3、4为电压测量端，5为电阻测量端，测量时，黑表笔插入“-”插孔，红表笔插入“+”插孔，并通过转换开关接入与待测量相对应的测量端.
第2页（共17页） (3)多用电表的电阻挡
电阻挡是根据闭合电路欧姆定律制成的，它的原理如图所示.电阻R是可变电阻，也叫调零电阻.
2.二极管的单向导电性
(1)晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图甲所示.
(2)晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向).当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示.
(3)将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极.
三、实验器材
多用电表、电学黑箱、直流电源、开关、导线若干，小灯泡、二极管，定值电阻(大、中、小)三个.

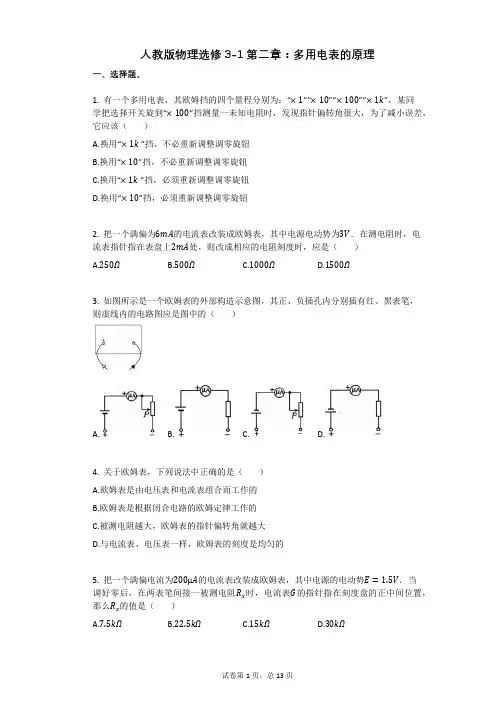

人教版高中物理-有答案-人教版物理选修3-1第二章：多用电表的原理
试卷第1页，总13页 人教版物理选修3-1第二章：多用电表的原理
一、选择题。
1. 有一个多用电表，其欧姆挡的四个量程分别为：“×1”“×10”“×100”“×1𝑘”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该（ ）
A.换用“×1𝑘 ”挡，不必重新调整调零旋钮
B.换用“×10”挡，不必重新调整调零旋钮
C.换用“×1𝑘 ”挡，必须重新调整调零旋钮
D.换用“×10”挡，必须重新调整调零旋钮
2. 把一个满偏为6𝑚𝐴的电流表改装成欧姆表，其中电源电动势为3𝑉．在测电阻时，电流表指针指在表盘上2𝑚𝐴处，则改成相应的电阻刻度时，应是（ ）
A.250𝛺 B.500𝛺 C.1000𝛺 D.1500𝛺
3. 如图所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是图中的（ ）
A. B. C. D.
4. 关于欧姆表，下列说法中正确的是（ ）
A.欧姆表是由电压表和电流表组合而工作的
B.欧姆表是根据闭合电路的欧姆定律工作的
C.被测电阻越大，欧姆表的指针偏转角就越大
D.与电流表、电压表一样，欧姆表的刻度是均匀的
5. 把一个满偏电流为200μ𝐴的电流表改装成欧姆表，其中电源的电动势𝐸=1.5𝑉．当调好零后，在两表笔间接一被测电阻𝑅𝑥时，电流表𝐺的指针指在刻度盘的正中间位置，那么𝑅𝑥的值是（ ）
A.7.5𝑘𝛺 B.22.5𝑘𝛺 C.15𝑘𝛺 D.30𝑘𝛺
试卷第2页，总13页 6. 用多用电表欧姆挡测电阻，有许多注意事项，下列说法中哪些是正确的（ ）
A.测量前必须调零，而且每测一次电阻都要重新调零
B.因为使用多用电表之前有一个机械调零，所以测电阻时不用再调零
多用电表的原理 实验：练习使用多用电表 每课一练 (2)
高中物理人教版选修3-1第二章
第9节实验：练习使用多用电表同步练习
一、选择题
1.如图所示，电路中有三根导线，其中一根是断的，电源、电阻R1、R2及另外两根导线是好的。为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数。下列选项中符合操作规程的是（ ）
A.直流10 V挡
B.直流0.5 A挡
C.直流2.5 V挡
D.欧姆挡
【答案】A
【考点】多用电表的原理和使用
【解析】【解答】因为被检测的电路为含电源电路，所以选用欧姆挡一定不行，选项D不符合题意；由于电路中电源电动势为6 V，所以选用直流2.5 V挡也不安全，选项C不符合题意；估测电路中电流的最大值可能为Im＝1.2 A，所以选用直流0.5 A挡也不对，B选项不符合题意；只能选用直流10 V挡，A选项符合题意。
故正确答案为：A。【分析】此题属于基础题型，考查对多用电表的使用以及对常见电路问题中电流表、电压表量程的估测与选择条件，需引起注意。
2.晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏。如图所示，是用多用电表欧姆挡（×10 Ω）测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正
确的是（ ）
A. 甲，a B. 乙，a C. 丙，b D. 乙，b
【答案】B
【考点】多用电表的原理和使用
【解析】【解答】晶体二极管的正向电阻很小，而反向电阻很大。由甲、乙、丙测量结果可知，乙图二极管是好的，a端为正极，故B符合题意。
高中物理必修第三册课时同步检测—实验：练习使用多用电表(含解析)
高中物理必修第三册课时同步检测—实验：练习使用多用电表（含解析）
一、单选题1．某同学用多用电表的欧姆挡的“10Ω”挡测量一个电阻的阻值，发现表的指针偏转角度很大，
为了准确测定该电阻的阻值，正确的做法是()A．应把选择开关换到“100Ω”挡，重新进行欧姆调零后再测量
B．应把选择开关换到“100Ω”挡，不用再进行欧姆调零就直接测量
C．应把选择开关换到“1Ω”挡，重新进行欧姆调零后再测量
D．应把选择开关换到“1Ω”挡，不用再进行欧姆调零就直接测量
【答案】C
【解析】用多用电表的欧姆挡的“10Ω”挡测量一个电阻的阻值，发现表的指针偏转角度很大，
说明倍率档选择的过高，则为了准确测定该电阻的阻值，应该选择“1Ω”挡，重新进行欧姆调
零后再测量。
故选C。2．关于多用电表的使用，下列说法中正确的是()
A．测量电阻时每次换挡都需要欧姆调零
B．测量直流电压、直流电流时电流从“+”接线柱流入多用电表，测电阻时电流从“一”接线柱
流入多用电表C．测量电压、电流前要进行机械调零，测电阻时不需要进行机械调零
D．用欧姆挡测电阻时，被测电阻的阻值越大，指针向右转过的角度就越大
【答案】A
【解析】A．测量电阻时每次换挡都需要欧姆调零，因为换挡后欧姆表的内阻发生改变，所以
必须重新欧姆调零，则A正确；B．测量直流电压、直流电流、电阻时电流都是从“+”接线柱流入多用电表，所以B错误；
C．多用电表使用前都需要进行机械调零，所以测电阻时也需要进行机械调零，则C错误；
D．用欧姆挡测电阻时，被测电阻的阻值越大，指针向右转过的角度就越小，因为电阻越大，
通过的电流越小，指针向右偏转越小，所以D错误；
故选A。3．一多量程多用电表的简化电路如图所示，该多用电表由一个小量程的电流表与若干元件组
成，当转动选择旋钮S时，可实现不同的功能。下列关于多用电表的说法，正确的是()
A．当S接通1或2时，为欧姆挡：当S接通3或4时，为电流挡
B．当S接通5或6时，为电压挡，接5时量程较大
高二物理人教版选修3-1 2.9多用电表的原理和使用练习
高二物理人教版选修3－1 2.9多用电表的原理和使用练习
1 / 12
高二物理多用电表的原理及使用练习
一、单选题
1.下列关于欧姆表的说法中正确的是（ ）
A. 用欧姆表测电阻时,指针越靠近右边误差越小
B. 红表笔与表内电池正极相联,黑表笔与表内电池负极相联
C. “∞”刻度一般在刻度盘的右端
D. 欧姆表的每一档测量范围都是0到∞
2.以下是欧姆表原理的电路示意图，正确的是( )
A. B.
C. D.
3.某同学用多用电表测电阻的大小，将多用表选择开关置于×10Ω挡，调零后，将红黑表笔分别接电阻两端，发现指针读数如图所示，则所测阻值为（） Ω.
A. B. C. D.
4.如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度
处，现用该表测一未知电阻，指针偏转到满刻度的
处，则该电阻的阻值为（ ）
A. 4R B. 5R
C. 10R
D. 16R
5.如图所示为欧姆表的原理示意图．其中，电流表的满偏电流为300 μA，内阻rg＝100 Ω，调零电阻最大值R＝50 kΩ，串联的定值电阻R0＝50 Ω，电池电动势E＝1.5 V．用它测量电阻Rx，能准确测量的阻值范围是( )
A. ～ B. ～ C. ～ D. ～
6.实验室里可以用欧姆表直接测量电阻。如图所示，虚线框内是欧姆表的简化结构图，它由灵敏电流表、电源、变阻器等组成。某欧姆表的刻度值是按电源电动势为1.5V来刻度的，电流表的满偏电流为10mA．使用一段时间后，发现电动势已降为1.2V，此时重新调零后，用该欧姆表测得某电阻值为350Ω，则此电阻的实际值为( )
A. B. C. D.
7.如图所示，是一个多量程多用电表的简化电路图．测电流和测电压时各有两个量程，还有两个挡位用来测电阻．下列说法正确的是（ ） 高二物理人教版选修3－1 2.9多用电表的原理和使用练习
教师版-人教版(新课程标准)高中物理选修3-1《练习使用多用电表》期末复习实验题
绝密★启用前
人教版(新课程标准)高中物理选修3-1《练习使用多用电表》期末复习实验题
1.如图所示为J0411多用电表示意图
．
其中A、B、C为三个可调节的部件．某同学在实验室中用它测量一阻值约为1～3 kΩ的电阻．他测量的操作步骤如下：
（1）调节可调部件
，使电表指针指向
．
（2）调节可调部件B，使它的尖端指向 位置．
（3）将红黑表笔分别插入正负插孔中，两笔尖相互接触，调节可动部件
，使电表指针指向欧姆零刻度位置．
（4）将两只表笔分别与待测电阻两端相接，进行测量读数．
（5）换测另一阻值为20～25 kΩ的电阻时，应调节B，使它的尖端指向“×1k”的位置，此时还必须重复步骤 ，才能进行测量，若电表读数如图所示，则该待测电阻的阻值是 ．
【答案】（1）A 表盘左边的零刻度 （2）“×100 Ω”挡 （3）C
（5） （3） 22 kΩ．
【解析】解：（1）多用电表的使用首先进行机械调零：调节可调部件A，使电表指针停在表盘左边的零刻度的位置；
（2）选择合适的档位：因电阻1～3 kΩ，为使指针指在中央刻度附近选择×100 Ω即可．
（3）选档后进行欧姆调零：将红、黑表笔分别插入“+”、“﹣”插孔，笔尖相互接触，调节可调部件C，使电表指针指向表盘右边的欧姆挡零刻线位置．
（5）换测另一阻值为20～25 kΩ的电阻时，应调节B，使它的尖端指向“×1k”的位置，此时还必须重新进行欧姆调零，即重复步骤（3），图示读数为：22×103Ω=22 kΩ．
2.某同学使用多用电表粗略测量一定值电阻的阻值：
（1）表内电池的
极与红表笔相连；
（2）先把选择开关旋到“×1k”挡位，测量时指针偏转如图1所示．请你简述接下来的测量过程： ①断开待测电阻，将选择开关旋到 ；
②将两表笔短接， ；
③再接入待测电阻，重新读数；
④测量结束后，将选择开关旋到 ．
（3）表盘的示数如图2，则电阻值是 Ω．
