第二章：海图
§1· 1 2·
地图投影
一、地图投影与比例尺
一般在地图上注明的比例尺，称为普通比例尺 (nature scale)或基准比例尺。它大约是图上各个局部比 例尺的平均值，或者是等于图上某点或某条线上的局部比 例尺。有时为了便于几张海图联合起来使用，上述的基准 点或线也可以不在某张图的图区范围内。
1 e sin e / 2 MP 7915 .70447 lg tg 1 e sin 赤道里 4 2
在海图上看，MP就是图上任一纬线到赤道的距离与海图上1赤 道里（图上经度1′）的比值，所以其被称为纬度渐长率。
2007年5月 J M I 缪克银
§1· 2 恒向线 2·
二、特点
3）如果取恒向线与赤道的交点作为恒向线的起始点， 则恒向线方程式可以改写为： 2 0 tgC ln tg 2
4 2
可以断定，对应于φ2的每一个值，λ2只有一个解。它说明 任意一条恒向线只与每条等纬圈相交一次。 4）上式还可以改写为：tg 2 e 2 1 ctgC 4 2 表明恒向线与每一条经线相交多次。当恒向线每绕地 球一周，则它都必然与该子午线相交一次。并且交点的纬 度将愈来愈高，最后接近地极，但不能到达地极。
2007年5月 J M I 缪克银
§1· 3 墨卡托投影海图 2·
一、航用海图必须具备的条件
1）图上的恒向线都为直线。这样驾驶员可以直接在海 图上用直线画出航向线。 2）投影的性质必须是等角的。这样驾驶员可以直接将 测得的方位直接在海图上用连接测者与目标的直线 标出。
前面我们学习正圆柱投影的时候，就发现，正圆柱投影的经 纬线相互垂直，如果航向为000、090、180、270时，恒向线确实 为直线，而且，图上这四个角度与实际一致，那么其是否符合上 述两个条件呢？实际上采用了一定数学方法后才能让正圆柱投影 具有航用海图的条件，这就是等角正圆柱投影，也就是墨卡托投 影。
第六节__识图 (2)
船
水深
部
沉船上经 表示深度
分
过21米扫
基准面下 至海底的
船
海或潜水 深度．斜
体 露
员探测．
体数字为 新测资料
，直体数
出
字为旧版
的
海图或小 比例尺图
沉
资料，右
船
下角数字
为小数．

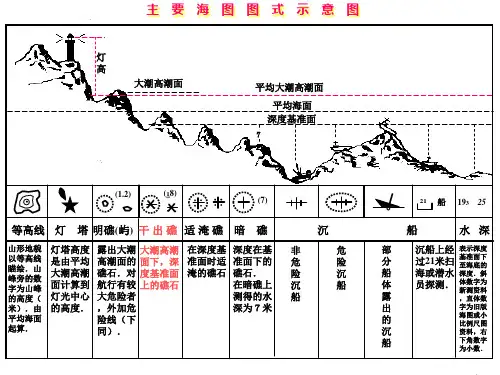

常见高程图式
➢ 等高线及高程点－－－
345.3 250
➢ 建筑物高程－－－－－－－ 1 5 . 3
➢ 建筑物顶高－－－－－－－ ( 3 5 . 3 ) ➢ 建筑物比高－－－－－－－ ( 2 0 ) ➢ 树梢概略高度－－－－－－ 8 5
➢ 未精测的沉船－－－－－ ➢ 部分船体露出沉船－－－ ➢ 仅桅杆露出的沉船－－－ ➢ 按比例绘画的沉船－－－
42 船 42 船 27 船
桅 船
25 W k 25 W k 20 W k
M asts M a st (1 2) Wk
常见碍航物图式
➢ 沉船残骸及其他碍锚地－ ➢ 深度不明的障碍物－－－ ➢ 已知最浅深度的障碍物－ ➢ 经扫海的障碍物－－－－ ➢ 渔栅－－－－－－－－－ ➢ 渔礁－－－－－－－－－
➢ 蓝比（大型航标）－
➢ 导灯－－－－－－－
26 9 017 '
雷达信标图式
➢ 海岸雷达站－－－－ ➢ 雷达指向标－－－－ ➢ 雷达应答标－－－－ ➢ 雷达反射器－－－－ ➢ 雷达显著物标－－－
雷达 Ra 雷信 Ramark
雷 康 (K) (3&10cm ) Racon (K) (3&10cm )
➢ 适淹礁－－－－－－－
➢ 深度不明暗礁－－－－
➢ 已知深度暗礁－－－－ (4 1 )
航海学讲义之海图

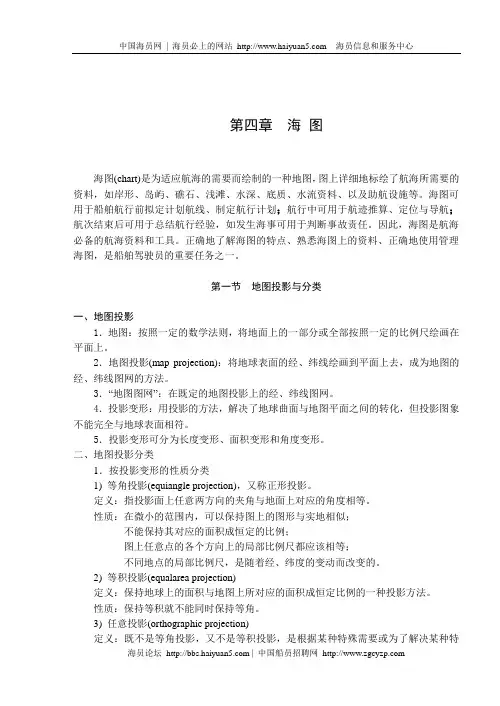

第四章海图海图(chart)是为适应航海的需要而绘制的一种地图，图上详细地标绘了航海所需要的资料，如岸形、岛屿、礁石、浅滩、水深、底质、水流资料、以及助航设施等。
海图可用于船舶航行前拟定计划航线、制定航行计划；航行中可用于航迹推算、定位与导航；航次结束后可用于总结航行经验，如发生海事可用于判断事故责任。
因此，海图是航海必备的航海资料和工具。
正确地了解海图的特点、熟悉海图上的资料、正确地使用管理海图，是船舶驾驶员的重要任务之一。
第一节地图投影与分类一、地图投影1．地图：按照一定的数学法则，将地面上的一部分或全部按照一定的比例尺绘画在平面上。
2．地图投影(map projection)：将地球表面的经、纬线绘画到平面上去，成为地图的经、纬线图网的方法。
3．“地图图网”：在既定的地图投影上的经、纬线图网。
4．投影变形：用投影的方法，解决了地球曲面与地图平面之间的转化，但投影图象不能完全与地球表面相符。
5．投影变形可分为长度变形、面积变形和角度变形。
二、地图投影分类1．按投影变形的性质分类1) 等角投影(equiangle projection)，又称正形投影。
定义：指投影面上任意两方向的夹角与地面上对应的角度相等。
性质：在微小的范围内，可以保持图上的图形与实地相似；不能保持其对应的面积成恒定的比例；图上任意点的各个方向上的局部比例尺都应该相等；不同地点的局部比例尺，是随着经、纬度的变动而改变的。
2) 等积投影(equalarea projection)定义：保持地球上的面积与地图上所对应的面积成恒定比例的一种投影方法。
性质：保持等积就不能同时保持等角。
3) 任意投影(orthographic projection)定义：既不是等角投影，又不是等积投影，是根据某种特殊需要或为了解决某种特定问题，而制作的一种地图投影方法。
如大圆海图。
2．按构制地图图网的方法分类1) 平面投影(plane projection)，又称方位投影∶定义：将地球表面上的经、纬线投影到与球面相切或相割的平面上去的投影方法；平面投影大都是透视投影，即以某一点为视点，将球面上的图象直接投影到投影面上去。
海图
2．航行障碍物(1)礁石(rocks)礁石是海中突出、孤立的岩石。
它又可区分为明礁(rock uncovered)、干出礁(drying rock)、适淹礁(rock awash)和暗礁(reef，submerged rock)。
明礁是指平均大潮高潮时露出的孤立岩石，与小岛同样表示。
同一明礁，由于中、英版海田所采用的高程基准面不一定相同，其所注记的高程也不一定相同。
干出礁是指位于平均大潮高潮面以下，深度基准面以上的孤立岩石。
高潮时淹没，低潮时露出。
数字注记系干出高度(深度基准面以上)。
适淹礁是在深度基准面适淹的礁石。
深度基准面以下的孤立岩石称为暗礁。
水下珊瑚礁是指位于深度基准面以下的珊瑚礁。
浪花(breakers，Br)用于表示多礁地区，海浪冲击波涛汹涌，船只不能靠近的地段。
(2)沉船(wrecks)沉船分为部分露出沉船、桅杆露出的沉船、危险沉船、非危险沉船、经扫海的沉船、测得深度的沉船和深度未精测的沉船。
沉船图式又可区分为船体形状依比例尺表示和不依比例尺表示的两种。
危险沉船是指其上水深20m及20m以内(英版海图28m及28m以内)的沉船，或深度不明，但有碍水面航行的沉船。
非危险沉船是指其上水滦大于20 m(英版海图大于28m)的沉船，或深度不明，但不影响水面航行的沉船。
未精测沉船指未进行精确的测量，沉船最浅深度不明，但表示的深度是采用其它方法估计的安全深度。
(3)其它障碍物(other obstructions)除礁石与沉船外，其它障碍物，如捕鱼设备、水下桩(柱)、渔礁等一般以符号表示；有时也用文字注记说明，如“附近多渔栅”。
常见的礁石、沉船和其它障碍物的海图图式和含义见表1-2-4。
扫海测量简称扫测，是在一定海区内进行面的扫测，以查明该区域内或该区域所规定的深度上是否存在航行障碍物的一种测量。
用软式扫海具进行扫测的方法分定测和拖底扫测两种。
定测扫测是使扫海具的底索在深度基准面以下保持一定深度的扫海测量，主要用于确定船舶安全航行的深度和确定航行障碍物的最浅深度。
课件 航海学 第一篇 第二章 海图识图
渔栅是捕鱼用的木栅、竹栅或系网捕鱼的桩等。
渔栅
5、潮流、海流和洋流
回转潮流，矢符表示潮流流向，地名表示主港 名称。0表示主港高潮时，1，2，······表示主港高 潮前时，Ⅰ，Ⅱ， ······表示主港高潮后时。
5、潮流、海流和洋流
涨潮流 落潮流 海流 洋流
2.5Kn 2.5Kn
实测水深 2) 礁石上的水深以及用等深线显示地形的最浅水深，
可将其水深注记移至附近表示。
移位的水深
1、水深
3) 狭水道内最浅水深在实测位置注记困难时， 可采用此注记表示。
狭水道内最浅水深 4) 未测到底水深是指测到一定深度尚未着底的深度。
●
198
未测到底的水深
1、水深
5）直体注记水深表示深度不准确，采自小比例尺图或 旧版资料的水深。未精测水深亦用此符合表示。
危险沉船 沉船堆是指海底两个或两个以上沉船的区域。沉船数量 明确的应注明数量。
