双流体雾化喷嘴
二流体雾化喷嘴的工作原理
二流体雾化喷嘴的工作原理
二流体空气雾化喷嘴特殊的内部结构设计能使液体和气体均匀混合，产生微细液滴尺寸的喷雾或粗液滴喷雾。
通常,通过增加气体压力或降低液体压力可得到更加微细（30毫米左右）的液滴喷雾，从而导致较高的气体流率与液体流率比。
可调形空气雾化喷嘴能够调节液体流量，在不改变空气压力和液体压力的环境下，同样可以产生合乎要求的喷雾，因此具有很强的适应性。
每一种喷雾装置均由空气帽和液体帽组成，能够提供扇形和圆形两种喷雾模式，并有着广泛的流量范围。
喷嘴体的入口接头有多种尺寸，适合大多数常用的管道。
以上喷嘴部件可以互换，这为得到不同的喷雾性能提供了灵活机动性。
二流体空气雾化喷嘴产生的微细液滴喷雾，能对周围环境发挥极好的加湿作用。
该系列喷嘴是要求有效湿度控制场所的理想选择。
二流体喷嘴工作原理
二流体喷嘴工作原理
二流体喷嘴是一种常用的工业喷嘴，其主要作用是将两种或多种不同的流体混合后喷出。
它的工作原理基于贯流混合的原理，即将两种流体以高速度喷射到一起，通过惯性和动量交换，使它们混合在一起。
二流体喷嘴通常由两个独立的喷嘴组成，分别喷射两种不同的流体。
这两个喷嘴的出口相互靠近，但不直接接触。
当两种流体从喷嘴中喷出时，它们在空气中形成两个喷雾云，两个喷雾云在空中相遇后互相穿插，形成一个混合云。
混合云在空气中通过对流和扩散，最终形成一个均匀的混合流。
二流体喷嘴主要应用于化学工业、环保工程、农业喷雾等领域。
其优点是可以精确控制不同流体的比例，喷出的混合物质量均匀稳定。
同时，由于二流体喷嘴采用气动喷射，不需外部能源，因此具有较高的效率和可靠性。
- 1 -。
双流体喷嘴雾化过程的模拟分析
本科毕业设计（论文）任务书毕业设计（论文）题目：双流体喷嘴雾化过程的模拟分析适用专业：热能工程下达任务日期：2014. 2.24关键词：喷雾，流动，速度场，模拟内容要求：（阐明与毕业设计（论文）题目相关、需要通过毕业设计解决、或通过毕业论文研究的主要问题。
后面应列出建议学生在毕业设计（论文）前期研读的重要参考资料（书目、论文、手册、标准等）本毕业设计课题利用Fluent 6.3对双流体喷雾过程进行数值模拟，探讨不同的工况下的喷雾流场包括压力场、浓度场、速度场的分布规律。
毕业设计旨在提高学生综合运用基础理论知识的能力，培养其独立分析实际问题、解决实际工程问题的能力。
本课题可以促进学生掌握流动、传热与传质的基本理论，熟悉液体雾化设备的基本结构与原理，培养其工程设计、科学实验与理论分析的基本技能，锻炼其计算、数据处理、数据分析等基本能力。
参考文献：1陶文铨编著. 数值传热学. 西安交通大学出版社, 2001.2曹建明编著. 喷雾学. 机械工业出版社, 2005.05.3王福军编著. 计算流体动力学分析CFD软件原理与应用. 清华大学出版社, 2004.09.4王瑞金，张凯，王刚编著. Fluent技术基础与应用实例. 清华大学出版社, 2007.5侯凌云，侯晓春编著. 喷嘴技术手册. 中国石化出版社, 2002.6《工业锅炉设计计算方法》编委会，工业锅炉设计计算方法，中国标准出版社，20057范维澄等.计算燃烧学.合肥市：安徽科学技术出版社, 1987.8Lefebvre, A. H.. Atomization and sprays [M]. New York:Hemisphere, 1989.9程勇，汪军，蔡小舒. 旋流燃烧室中NO 排放的数值计算. 上海理工大学学报.2004，V ol.2610周力行. 湍流气粒两相流动和燃烧的理论与数值模拟.[M].北京：科学出版社，199411 A Datta，S K Som. Combustion and emission characteristics in a gas turbine combustor atdifferent pressure and swirl conditions. Applied Thermal Engineering 19 (1999) 949-96712舒宝万，毛羽. 雾化效果对液雾燃烧过程影响的数值模拟.工业炉.2004，26(4)13张波，尧命发，郑尊清，陈征. 正庚烷均质压燃燃烧特性和排放特性的实验研究. 天津大学学报.2006，39（6）：663-66914刘霞，葛新锋.FLUENT软件及其在我国的应用.能源研究与利用，2003.2，pp36-38方法要求：（阐明与毕业设计（论文）问题解决和研究相关的实验、设计、调研方法和技术路线。

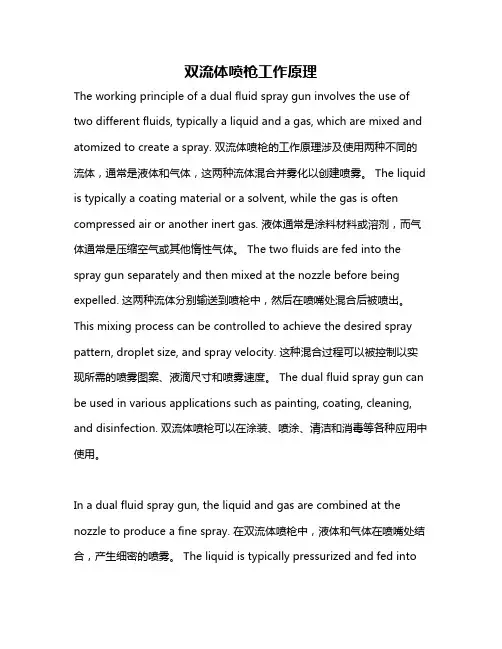

双流体喷枪工作原理
双流体喷枪工作原理The working principle of a dual fluid spray gun involves the use of two different fluids, typically a liquid and a gas, which are mixed and atomized to create a spray. 双流体喷枪的工作原理涉及使用两种不同的流体，通常是液体和气体，这两种流体混合并雾化以创建喷雾。
The liquid is typically a coating material or a solvent, while the gas is often compressed air or another inert gas. 液体通常是涂料材料或溶剂，而气体通常是压缩空气或其他惰性气体。
The two fluids are fed into the spray gun separately and then mixed at the nozzle before being expelled. 这两种流体分别输送到喷枪中，然后在喷嘴处混合后被喷出。
This mixing process can be controlled to achieve the desired spray pattern, droplet size, and spray velocity. 这种混合过程可以被控制以实现所需的喷雾图案、液滴尺寸和喷雾速度。
The dual fluid spray gun can be used in various applications such as painting, coating, cleaning, and disinfection. 双流体喷枪可以在涂装、喷涂、清洁和消毒等各种应用中使用。
In a dual fluid spray gun, the liquid and gas are combined at the nozzle to produce a fine spray. 在双流体喷枪中，液体和气体在喷嘴处结合，产生细密的喷雾。

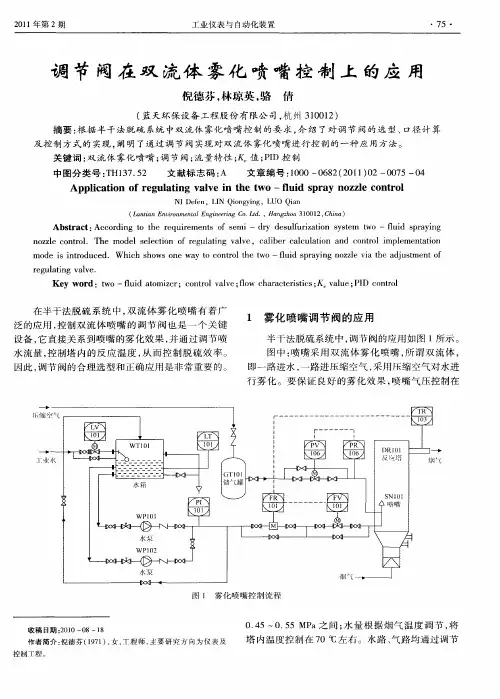

调节阀在双流体雾化喷嘴控制上的应用
Ａｂｓｒ ｃ ： ｃ ｒ ｉ ｇ ｔ ｈ ｒ ｑ ｉｅ ｎｔ ｆｓ ｍｉ— ｄ ｙ ｄ ｓ ｌ ｒｚ ｔｏ ｙ ｔｍ ｔ — ｆ ｄ ｓ ｒ ｙｎ ｔ ａ ｔ Ａｃ ｏ ｄ ｎ ｏ ｔ ｅ ｅ ｕ ｒ ｍｅ ｓ ｏ ｅ ｒ ｅ ｕｆ ｉａｉｎ ｓ ｓｅ ｕ ｗｏ ｌ ｕｉ ｐ ａ ｉｇ ｎ ｚ ｌ ｏ ｔｏ ． Ｔ ｅ ｏ ｚｅ ｃ ｎ ｒ １ ｈ ｍｏ ｅ ｅｅ ｔｏ ｆｒ ｇ ｌｔｎ ａｖ ｄ ｌ ｓ ｌ ｃｉｎ ｏ ｅ ｕ ａｉ ｇ ｖ ｌ ｅ， ｃ ｌｂ ｒ ｃ ｌ ｕ ａｉｎ ａ ｄ ｏ ｔｏ ｍｐ ｅ ｎ ａ ｉｎ ａｉ ｅ ａｃ ｌｔｏ ｎ ｃ ｎ ｒｌ ｉ ｌ ｍｅ ｔ ｔ ｏ
及 控制 方式 的 实现 ， 阐明 了通过 调 节阀 实现 对 双流体 雾化 喷嘴进 行控 制 的一种 应用 方法 。 关键 词 ： 流体 雾化喷嘴 ； 节 阀 ； 量特性 ； ｖ ；Ｉ 双 调 流 Ｋ 值 ＰＤ控 制 中图分类 号 ： Ｈ１７ ５ Ｔ ３ ．２ 文献标 志 码 ： Ａ 文 章编 号 ：０ ０— ６ ２ ２ １ ） ２— ０ ５— ４ １ ０ ０ ８ （ ０ １ ０ ０ ７ ０
２１ ０ １年第 ２期
工 业 仪 表 与 自动 化 装 置
・ ５・ ７
调 节 阀 在 双 流体 雾 化 喷 嘴 控 制 上 的应 用
倪德芬 。 琼英 ， 林 骆 倩
（ 蓝天 环保设 备 工程股 份 有 限公 司， 杭州 ３ ０ １ ） １０ ２ 摘 要 ： 据半 干 法脱硫 系统 中双 流体 雾化啧 嘴 控制 的 要 求 ， 绍 了对调 节 阀 的选 型 、 根 介 口径 计 算

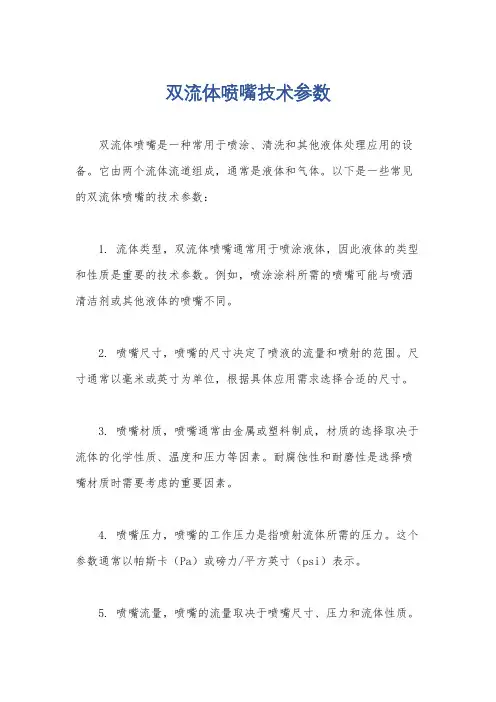

双流体喷嘴技术参数
双流体喷嘴技术参数
双流体喷嘴是一种常用于喷涂、清洗和其他液体处理应用的设备。
它由两个流体流道组成，通常是液体和气体。
以下是一些常见的双流体喷嘴的技术参数：
1. 流体类型，双流体喷嘴通常用于喷涂液体，因此液体的类型和性质是重要的技术参数。
例如，喷涂涂料所需的喷嘴可能与喷洒清洁剂或其他液体的喷嘴不同。
2. 喷嘴尺寸，喷嘴的尺寸决定了喷液的流量和喷射的范围。
尺寸通常以毫米或英寸为单位，根据具体应用需求选择合适的尺寸。
3. 喷嘴材质，喷嘴通常由金属或塑料制成，材质的选择取决于流体的化学性质、温度和压力等因素。
耐腐蚀性和耐磨性是选择喷嘴材质时需要考虑的重要因素。
4. 喷嘴压力，喷嘴的工作压力是指喷射流体所需的压力。
这个参数通常以帕斯卡（Pa）或磅力/平方英寸（psi）表示。
5. 喷嘴流量，喷嘴的流量取决于喷嘴尺寸、压力和流体性质。
流量通常以升/分钟（L/min）或加仑/分钟（gpm）表示。
6. 喷嘴喷雾模式，喷嘴的喷雾模式可以是直射型、扇形喷射型、圆锥喷射型等，不同的喷雾模式适用于不同的喷涂或清洗需求。
7. 控制方式，一些双流体喷嘴具有可调节的喷射角度或流量控
制功能，这些参数也需要根据具体应用进行考虑。
综上所述，双流体喷嘴的技术参数涉及流体类型、喷嘴尺寸、
材质、压力、流量、喷雾模式和控制方式等多个方面，根据具体的
应用需求进行选择和配置，以达到最佳的喷涂或清洗效果。
双介质喷嘴工作原理
双介质喷嘴工作原理
双介质喷嘴是一种常用的喷雾型喷嘴，它采用两种不同介质的压力流体混合喷出，从而产生均匀细小的雾化颗粒。
其工作原理如下：
1. 压力系统：双介质喷嘴通常由两个独立的压力系统组成，一个用于供给主喷液体介质，另一个用于供给副喷气体介质。
这两个压力系统可以分别调节，以实现喷液体和喷气体的流量和压力的控制。
2. 液体介质：液体介质通常是需要喷洒的溶液，例如农药、清洁剂、润滑油等。
液体介质经过主液体进口进入喷嘴内部，通过高压喷嘴产生的因速度增加而降低的压力，使液体介质从流体喷嘴中喷出。
3. 气体介质：气体介质通常是用来辅助雾化液体介质的气体，比如空气、氮气等。
气体介质通过副液体进口进入喷嘴内部，通过压力系统调节喷气体的流速和压力，形成一个较高速度的气流，该气流会与喷出的液体介质发生相互作用。
4. 雾化过程：当液体介质喷出时，由于喷嘴的高速喷出和气流的冲击，液体介质会被分解成小颗粒，并与喷出的气流快速混合。
这种相互作用产生的湍流使得液体颗粒迅速细化，并形成均匀的雾化效果，从而实现液体介质的均匀喷洒。
总结起来，双介质喷嘴的工作原理是通过控制两个独立的压力系统将液体介质和气体介质分别喷出，并在喷出后相互作用产
生湍流，实现液体的雾化喷洒效果。
该喷嘴可以调节不同介质的流速和压力，以达到不同粒径和喷雾量需求。
预混式双流体静电雾化喷嘴的实验研究
预混式双流体静电雾化喷嘴的实验研究双流体静电雾化因能耗低、喷雾靶标沉积率高、可控性强等优点,被广泛应用于喷涂印刷、农业植保、工业除尘和生物薄膜制备等工农业领域。
常规感应静电雾化喷嘴喷雾荷电过程普遍存在着雾滴卷吸行为,尤其在高湿环境下高压电极表面更易卷吸水雾而发生放电击穿,不利于喷雾系统的安全稳定运行,限制了静电雾化技术在脱硫塔等高湿密闭环境内的推广应用。
因此本文基于荷电多相流理论,设计了一种预期可以有效避免电极击穿的预混式双流体静电雾化喷嘴,并对其喷雾特性、荷电性能、破碎模式及流场结构等进行实验研究,主要研究工作如下:1.采用空气放电电离与液雾混合的荷电方法,设计了一种预混式双流体静电雾化喷嘴及喷雾系统。
该喷嘴电极布置在喷嘴内部,具有两级混合腔,带电离子空气与破碎的液雾在二级混合腔中混合,在喷嘴内部实现液体荷电,避免了电极暴露在外部易卷吸水滴而放电击穿的问题,为高湿复杂烟气环境下静电喷雾系统的设计提供技术参考。
2.根据设计的喷嘴与喷雾系统,采用激光粒度分析仪与CCD相机对其喷雾粒径、雾化锥角等喷雾特性展开实验研究,将内部流动特性与外特性联系起来,研究不同气液比(GLR)对应的外部流态规律,同时对荷电性能进行实验研究。
实验结果表明:气液比对喷雾特性有着较为显著的影响,喷雾粒径随气液比增加呈指数减小,雾化锥角随着气液比增加呈现先增大后减小趋势;随着荷电电压增加,喷雾荷质比逐渐提高,喷雾的分散性及空间分布的均匀性明显改善;采用量纲分析的方法研究了雷诺数(Re)与无量纲直径之间的关系,结果显示两无量纲数呈线性关系。
3.综合考虑喷雾流场的截面速度衰减、流场及涡量分布等表征喷雾特征的重要因素,采用PIV测速技术获得喷嘴不同气液比(GLR)及不同电压下的喷雾流场,对双流体静电雾化喷嘴流场结构进行分析,同时对比研究了喷嘴不同出口结构对喷雾流场的影响。
实验结果表明:随着气液比的增加喷雾核心区内雾滴群高速运动区域增大,并由喷雾流场中上游向下游延伸,同时喷雾流场的湍流程度逐渐增强,喷雾集束性逐渐减弱,并衍生出较多尺度小且分散度高的涡;随着荷电电压的升高喷雾流场中不同区域流场变化存在差异,喷雾核心区随电压变化微弱,但液束边缘处扰动程度较为明显,表现为流线变得杂乱,产生较多小尺度涡;喷嘴出口结构为平孔时喷雾集束性更强,具有更远的贯穿距离,出口结构为锥槽时雾化锥角更大,流场湍流程度更剧烈。
