新人教版九年级物理(全一册) 15.4电流的测量 重点习题练习复习课件
【解析】电流表读数为0.44 A×5＝2.2 A。 【答案】C
17．如图所示，闭合开关S后，灯L1和L2均不亮。为了查 找电路故障，小明将电流表依次并联在ab、bc、cd两 点间，发现电流表接在cd两点间时，两灯发光，则电 路故障可能是( ) A．L1断路 B．L2断路 C．开关S断路 D．电源断路
解：如图所示。
12．【2019·兰州】请在图中用笔画线代替导线连接电 路。要求：两灯并联，开关S同时控制两盏灯泡。
解：如图所示。
13．某同学使用电流表时，估计待测电路中的电流应选用 0～0.6 A的量程，但他误用0～3 A的量程来测量，这 样做的结果是( D ) A．指针摆动角度大，会损坏电流表 B．指针摆动角度小，会损坏电流表 C．指针摆动角度小，读数比较准确 D．指针摆动角度小，读数不够准确
【解析】由题知被测电流小于0.6 A，用0～0.6 A的量程测 量更准确，故通过灯泡的电流为0.52 A。不能将两次测量 结果求平均值(选项B)作为最终的测量结果。 【答案】A
11．【2019·贵阳】如图所示是未完成连接的实物图，请用笔画 线代替导线完成该电路的连接。要求：两灯并联。开关S在 干路上，电流表只测通过L1的电流，导线不能交叉。
15．【2018·安徽】在某次电学实验中，已知所使用的双 量程电流表能够满足实验的测量要求。在不能事先估 计电流的情况下，为了避免损坏电流表，且又能较准 确地测出电路中的电流，常常通过“试触”来确定电 流表的量程。
(1)假如先选用电流表的小量程：闭合开关然后迅速断开， 同时观察开关闭合瞬间电流表的指针偏转情况，若指针 _偏__转__超__过___最__大__值__，则换用电流表的大量程。
【答案】D
8．【2019·北京】如图所示，电流表的示数为__0_.5__A。
9．【2018·兰州】根据下面的实物图画出与之对应 的电路图。
【解析】图中两灯并联，开关S和电流表A1在干路上，电 流表A2和L1、开关S1在一条支路上，L2在另一条支路上。 解：如图所示。
10．在测量通过同一灯泡的电流的实验中，小明利用电流 表的0～3 A的量程测得的电流大小为0.5 A，小红利用 电流表的0～0.6 A的量程测得的电流大小为0.52 A，则 通过灯泡的电流为( ) A．0.52 A B．0.51 A C．0.5 A D．无法判断
(3)请你在原图上改动一根导线，使两只电流表分别测干 路电流和支路电流。要求：在需要改动的导线上画 “×”，将改动后的导线画出，导线不能交叉。 解：如图甲所示。
(4)在虚线框内画出改正后的电路图。 解：如图乙所示。
(5)由图可知，电流表A1测量的是__L_1_和__L_2_的电流，电流表 A2测量的是___L__1 ___的电流。(均填“L1”“L2”或“L1 和L2”)
5．关于电流表的使用方法，下列说法不正确的是( C ) A．电流表与被测用电器串联 B．让电流从电流表的正接线柱流入，从负接线柱流出 C．电流表与被测用电器并联 D．绝对不允许不经用电器把电流表直接接到电源的两极
6．【2019·湘西】如图所示的实物电路，关于它的电路图 画法正确的是( C )
7．【2019·百色】如图所示是小明在练习测量电流时连接 的电路，电路的连接存在错误，下列操作及说法正确 的是( )
A．撤掉导线a，电流表测量的是电路的总电流 B．撤掉导线a，电流表测量的是灯泡L1的电流 C．撤掉导线b，电流表测量的是灯泡L2的电流 D．撤掉导线c，电流表测量的是灯泡L2的电流
【解析】撤掉导线a，灯泡L1和L2并联，电流表没有接入电路， 故A、B错误。撤掉导线b，电流从电源正极出发分两条支路， 一条支路经灯泡L1、一条支路经灯泡L2，然后共同经电流表回 到电源负极，电流表测量的是电路的总电流，故C错误。撤掉 导线c，电流从电源正极出发经灯泡L2和电流表回到电源负极， 电流表测量的是灯泡L2的电流，故D正确。
3．完成下列单位换算： (1)0.8 A＝____8_0_0____mA＝__8_×__1_0_5_μA。 (2)700 μA＝____0_._7____mA＝_7_×__1_0_－__4 A。 (3)100 mA＝____0_._1____A。
4．小明增加如图所示的电路中电池数量，发现灯泡 变亮，此过程中通过灯泡的电流___变__大___(填“变 大”“不变”或“变小”)。
14．小明连完电路后闭合开关，发现电流表指针向零刻度 线左边偏转(如图所示)，其原因可能是( ) A．电流过大，超过了量程 B．电流表的正、负接线柱接反了 C．电流表的指针未调零 D．电流过小
【解析】当电流从电流表的正接线柱流入，负接线柱流出 时，电流表的指针向右偏转；若接反了，电流表的指针将 向左偏转；故题中电流表使用时出现的错误是正、负接线 柱接反了。 【答案】B
第十五章 电流和电路
第4节 电流的测量
1．为了表彰科学家为科学发展做出的杰出贡献，国际上 常用他们的名字作为科学计量的国际单位。电流的单 位是用下列哪位科学家的名字命名的( A ) A．安培 B．伏特 C．欧姆 D．瓦特
2．【中考·厦门】如图所示，以下四件家用电器正常工作 时电流最接近5 A的是( D )
(2)假如先选用电流表的大量程：闭合开关然后迅速断开， 同时观察开关闭合瞬间电流表的指针偏转情况，若指针 ____偏__转__较__小______，则换用电流表的小量程。
16．如图所示，在练习使用电流表的实验中，某同学发现 电流表(0～3 A)的量程刻度值标示不清，根据你对电 流表的了解，电流表的正确读数是( ) A．0.42 A B．0.44 A C．2.2 A D．2.4 A
【解析】由“电流表接在cd两点间时，两灯发光”知，开 关S断路。 【答案】C
18．如图是张华同学在“用电流表测电流”的实验中连接 的电路：
(1)闭合开关，你会观察到灯泡L1、L2的发光情况是 ____L__2发__光__，__L__1不__发__光_____。
(2)针对上述现象，你认为该电路存在的问题是 ___灯__泡__L_1_被__短__路_____。
合集下载
人教版物理九年级全一册15.4电流的测量课件教学课件
想一想，两次电流表的示数相同说明什么？
练一练
1．连接实物图，要求两灯并联，开关控制两 盏灯，电流表测灯L2的电流（约0.5 A），并画出 电路图。
S
L1 L2
L1
L2
A
练一练
2．根据所给电路图连
L1 A1
A2
L2
练一练
3．开关控制 干路 ，电流表A1 测 L1 的电 流，电流表A2 测 干路 的电流。再画出电路图。
L2 L1
A2 A1
L2
A2
L1
A1
课堂小结
电流 的强弱
电流 的测量
当你的才华还撑不起你的野心时，你就该努力。心有猛虎，细嗅蔷薇。我TM竟然以为我竭尽全力了。能力是练出来的，潜能是逼出来的，习惯是养成的，我的 成功是一步步走出来的。不要因为希望去坚持，要坚持的看到希望。最怕自己平庸碌碌还安慰自己平凡可贵。
脚踏实地过好每一天，最简单的恰恰是最难的。拿梦想去拼，我怎么能输。只要学不死，就往死里学。我会努力站在万人中央成为别人的光。行为决定性格， 性格决定命运。不曾扬帆，何以至远方。人生充满苦痛，我们有幸来过。如果骄傲没有被现实的大海冷冷拍下，又怎么会明白要多努力才能走到远方。所有的 豪言都收起来，所有的呐喊都咽下去。十年后所有难过都是下酒菜。人生如逆旅，我亦是行人。驾驭命运的舵是奋斗，不抱有一丝幻想，不放弃一点机会，不 停止一日努力。失败时郁郁寡欢，这是懦夫的表现。所有偷过的懒都会变成打脸的巴掌。越努力，越幸运。每一个不起舞的早晨，都是对生命的辜负。死鱼随 波逐流，活鱼逆流而上。墙高万丈，挡的只是不来的人，要来，千军万马也是挡不住的既然选择远方，就注定风雨兼程。漫漫长路，荆棘丛生，待我用双手踏 平。不要忘记最初那颗不倒的心。胸有凌云志，无高不可攀。人的才华就如海绵的水，没有外力的挤压，它是绝对流不出来的。流出来后，海绵才能吸收新的 源泉。感恩生命，感谢她给予我们一个聪明的大脑。思考疑难的问题，生命的意义；赞颂真善美，批判假恶丑。记住精彩的瞬间，激动的时刻，温馨的情景， 甜蜜的镜头。感恩生命赋予我们特有的灵性。善待自己，幸福无比，善待别人，快乐无比，善待生命，健康无比。一切伟大的行动和思想，都有一个微不足道 的开始。在你发怒的时候，要紧闭你的嘴，免得增加你的怒气。获致幸福的不二法门是珍视你所拥有的、遗忘你所没有的。骄傲是胜利下的蛋，孵出来的却是 失败。没有一个朋友比得上健康，没有一个敌人比得上病魔，与其为病痛暗自流泪，不如运动健身为生命添彩。有什么别有病，没什么别没钱，缺什么也别缺 健康，健康不是一切，但是没有健康就没有一切。什么都可以不好，心情不能不好；什么都可以缺乏，自信不能缺乏；什么都可以不要，快乐不能不要；什么 都可以忘掉，健身不能忘掉。选对事业可以成就一生，选对朋友可以智能一生，选对环境可以快乐一生，选对伴侣可以幸福一生，选对生活方式可以健康一生。 含泪播种的人一定能含笑收获一个有信念者所开发出的力量，大于个只有兴趣者。忍耐力较诸脑力，尤胜一筹。影响我们人生的绝不仅仅是环境，其实是心态 在控制个人的行动和思想。同时，心态也决定了一个人的视野、事业和成就，甚至一生。每一发奋努力的背后，必有加倍的赏赐。懒惰像生锈一样，比操劳更 消耗身体。所有的胜利，与征服自己的胜利比起来，都是微不足道。所有的失败，与失去自己的失败比起来，更是微不足道挫折其实就是迈向成功所应缴的学 费。在这个尘世上，虽然有不少寒冷，不少黑暗，但只要人与人之间多些信任，多些关爱，那么，就会增加许多阳光。一个能从别人的观念来看事情，能了解 别人心灵活动的人，永远不必为自己的前途担心。当一个人先从自己的内心开始奋斗，他就是个有价值的人。没有人富有得可以不要别人的帮助，也没有人穷 得不能在某方面给他人帮助。时间告诉你什么叫衰老，回忆告诉你什么叫幼稚。不要总在过去的回忆里缠绵，昨天的太阳，晒不干今天的衣裳。今天做别人不 愿做的事，明天就能做别人做不到的事。到了一定年龄，便要学会寡言，每一句话都要有用，有重量。喜怒不形于色，大事淡然，有自己的底线。趁着年轻， 不怕多吃一些苦。这些逆境与磨练，才会让你真正学会谦恭。不然，你那自以为是的聪明和藐视一切的优越感，迟早会毁了你。无论现在的你处于什么状态， 是时候对自己说：不为模糊不清的未来担忧，只为清清楚楚的现在努力。世界上那些最容易的事情中，拖延时间最不费力。崇高的理想就像生长在高山上的鲜 花。如果要搞下它，勤奋才能是攀登的绳索。行动是治愈恐惧的良药，而犹豫、拖延将不断滋养恐惧。海浪的品格，就是无数次被礁石击碎又无数闪地扑向礁 石。人都是矛盾的，渴望被理解，又害怕被看穿。经过大海的一番磨砺，卵石才变得更加美丽光滑。生活可以是甜的，也可以是苦的，但不能是没味的。你可

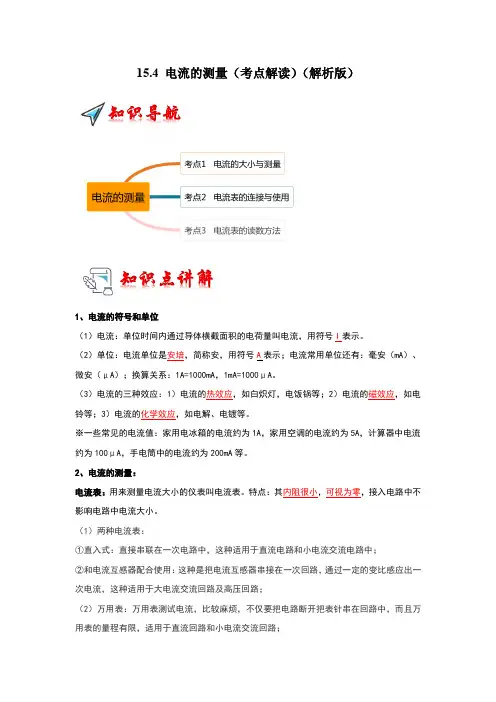

2024-2025学年初中物理九年级全一册(人教版)15.4电流的测量(考点解读)(解析版)
15.4 电流的测量（考点解读）（解析版）1、电流的符号和单位（2）单位：电流单位是安培，简称安，用符号A表示；电流常用单位还有：毫安（mA）、微安（μA）；换算关系：1A=1000mA，1mA=1000μA。
（3）电流的三种效应：1）电流的热效应，如白炽灯，电饭锅等；2）电流的磁效应，如电铃等；3）电流的化学效应，如电解、电镀等。
※一些常见的电流值：家用电冰箱的电流约为1A，家用空调的电流约为5A，计算器中电流约为100μA，手电筒中的电流约为200mA等。
2、电流的测量：电流表：用来测量电流大小的仪表叫电流表。
特点：其内阻很小，可视为零，接入电路中不影响电路中电流大小。
（1）两种电流表：①直入式：直接串联在一次电路中，这种适用于直流电路和小电流交流电路中；②和电流互感器配合使用：这种是把电流互感器串接在一次回路，通过一定的变比感应出一次电流，这种适用于大电流交流回路及高压回路；（2）万用表：万用表测试电流，比较麻烦，不仅要把电路断开把表针串在回路中，而且万用表的量程有限，适用于直流回路和小电流交流回路；（3）钳型表：这种表比较实用，不需要断开电路，直接可以卡在线路上测量电流．但这种不适合高压线路。
3、电流表的使用规则：4、电流表的读数方法（1）确定量程，看清选用的是哪个量程，从而知道电流表可以测量的最大电流是0.6A还是3A；（2）确定分度值，根据所使用的量程，看清每一大格表示的电流值，认清每一大格又分成多少小格，确定每一小格表示的电流值是多少，如果使用0-0.6A量程，则每一小格是0.02A，如果使用0-3A量程，则每一小格是0.1A；（3）接通电流后，当指针稳定后（不再左右摆动时）读数，看清指针一共转过多少小格，用每一小格代表的电流值乘以格数即是被测的电流，即I=分度值×小格数。
【考点1 电流的大小与测量】【典例1-1】（2023•辽宁模拟）每年4月是爱国卫生月，如图所示是同学们打扫教室的情景。
人教版九年级物理全一册 15.4：电流的测量-课件(共31张PPT)
怎样知道通过小灯泡的电流是多大？
怎么做？
用测量电流的仪器。
用什么来测量电流的大小 电流表：测量电流的大小的工具。
（电流表又叫安培计）
二、电流的测量
1. 电流表：测量电流的仪器。 认识电流表
刻度盘
数值单位
调零螺母
指针 负接线柱
量程为0～0.6 A
正接线柱 量程为0～3 A
电流表的电路符号
+A－
电流表的符号： A
3. 练习使用电流表测量电路中的电流 实验1
（1）画出实验电路图； （2）按电路图连接实验器 材； （3）进行实验。
提示：为避免电流过大损坏电流表，在不能 事先估算电流的情况下，要先闭合开关然后迅速 断开（叫做“试触”），看看在开关闭合的瞬间 指针的偏转是否在最大测量值之内。
如果无法预先估计被测电流大小， 怎么办？
实验1 怎样让小灯泡亮起来？
电源
将干电池、 小灯泡、开 关用导线连 接起来。
电灯
开关
注意：连接时，开关状态为断开！
实验1
连接好之后，闭合开关，小
灯泡就 发光 电源
为什么？
电灯
电流
2019年 卫 生 监 督 工 作计划 分析 2019年 我 心 将 在 区 卫委的 正确领 导下,以 全面贯 彻落实 省、市 卫生监 督工作 精神为 指 导 ,扎 实 推 进“双 随机、 一公开 ”监督 工作机 制,规范 执法行 为,保 障人民 健康权
L2
A2
L1
A1
小结
电流的测量
一、电流的强弱（简称电流）
1、符号： I
2、单位：
Ａ （1）国际单位：安培 符号
（简称为“安”）
（2）常用单位：
人教版-物理-九年级全一册-课件 15.4 电流的测量
1.指针反向偏转：（指针偏向最左边） 答：可能是正、负接线柱接反，应改接。 2.指针正向偏转过大：（指针偏向最右边） 答：这是量程选择偏小，应改接较大量程。
3.指针偏转过小： 答：这是量程选择偏大，应改接较小量程。
250mA
0.12A
丁
0.32A
0.58A
1.4A
三、电流表的使用
1 必须将电流表和被测的用电器串联
2 被测电流应从电流表的“+” 接线柱进入,从“-”接线柱流出。
思考：如果接线柱接反会怎样？
指针反偏
3 确认电流表量程，选择合适的量程接入电路。 思考：选择的量程过大会怎样？量程过小会怎样？
指针偏转太小，读数不 准确
约100μA 约50mA 约200mA 约0.1A 约1A 约5A 可达2×105A
电子表 1.5~2 μA
电饭煲 3.2~4.5A
电冰箱 1A
手机：待机15~50mA、
高压输电 200A 立式空调 5A
二、电流表
➢刻度盘 ➢指针 ➢接线柱
选标有“－”和“0.6”的接线柱：量程为 0 ～ 0.6A分度值为 0.02A 。 选标有“－”和“3”的接线柱：量程为0 ～ 3A ，分度为值 0.1A。
第十五章 电流和电路
4 电流的测量
思考 1、什么是电流？ 电荷的定向移动形成了电流。
2、电流的方向是如何规定的？ 正电荷定向移动的方向规定为电流方向
电路中电流有强有弱
一、怎样表示电流的强弱
1、电流：表示电流强弱的物理量，符号I
2、单位：安培，符号A 还有毫安(mA)、微安（µA）
3、电流单位换算关系： 1A＝1000mA 1mA＝1000µAFra bibliotek – 法国物理学家
3.指针偏转过小： 答：这是量程选择偏大，应改接较小量程。
250mA
0.12A
丁
0.32A
0.58A
1.4A
三、电流表的使用
1 必须将电流表和被测的用电器串联
2 被测电流应从电流表的“+” 接线柱进入,从“-”接线柱流出。
思考：如果接线柱接反会怎样？
指针反偏
3 确认电流表量程，选择合适的量程接入电路。 思考：选择的量程过大会怎样？量程过小会怎样？
指针偏转太小，读数不 准确
约100μA 约50mA 约200mA 约0.1A 约1A 约5A 可达2×105A
电子表 1.5~2 μA
电饭煲 3.2~4.5A
电冰箱 1A
手机：待机15~50mA、
高压输电 200A 立式空调 5A
二、电流表
➢刻度盘 ➢指针 ➢接线柱
选标有“－”和“0.6”的接线柱：量程为 0 ～ 0.6A分度值为 0.02A 。 选标有“－”和“3”的接线柱：量程为0 ～ 3A ，分度为值 0.1A。
第十五章 电流和电路
4 电流的测量
思考 1、什么是电流？ 电荷的定向移动形成了电流。
2、电流的方向是如何规定的？ 正电荷定向移动的方向规定为电流方向
电路中电流有强有弱
一、怎样表示电流的强弱
1、电流：表示电流强弱的物理量，符号I
2、单位：安培，符号A 还有毫安(mA)、微安（µA）
3、电流单位换算关系： 1A＝1000mA 1mA＝1000µAFra bibliotek – 法国物理学家
人教版物理九年级全一册15.4电流的测量课件优质课件PPT
20～25
50～80
90～100
交流电（如家庭电路）
手轻微颤抖 手指强烈颤抖
手部痉挛 难于摆脱电极，能摆脱手指
剧痛 手迅速麻痹，不能摆脱电极
，剧痛，呼吸困难 呼吸麻痹，心房震颤
呼吸麻痹，延续3s心脏麻痹
直流电（如电池 ）
无感觉 无感觉 感觉痒热 热感觉增强
热感觉大大增强，手部肌肉不强 烈收缩
强烈的热感觉，手部肌肉收缩、 痉挛，呼吸困难 呼吸麻痹
300～
呼吸心脏麻痹，肌体组织遭 到电流的热破坏
二、电流的测量
1. 电流表：测量电流的仪器。 认识电流表
刻度盘
数值单位
调零螺母
指针 负接线柱
量程为0～0.6 A
正接线柱 量程为0～3 A
电流表的电路符号
+A－
2. 电流表的连接：
（1）电流表必须和被测的用电器串联。 （2）电流必须从正接线柱流入，从负接线柱 流出。 （3）必须正确选择量程。 （4）不允许把电流表直接连到电源的两极！
练一练
以下电路中，电流表连接方法正确的是（ A ）A AA B NhomakorabeaA
A
C
D
3. 电流表的读数：
（1）明确所选电流表的量程； （2）确定电流表的分度值； （3）由指针位置读出示数。
量程 0~0.6 A 0~3 A
分度值 0.02 A 0.1 A
练一练
请读出下列电流表的示数。
0.58 A
1.4 A
4. 练习使用电流表测量电路中的电流 实验1
第十五章 第４节
电流的测量
一、想电一流的想强弱
你认为电力机 车和手机工作时的 电流有什么不同？
1．电流（I）：表示电流强弱的物理量。
50～80
90～100
交流电（如家庭电路）
手轻微颤抖 手指强烈颤抖
手部痉挛 难于摆脱电极，能摆脱手指
剧痛 手迅速麻痹，不能摆脱电极
，剧痛，呼吸困难 呼吸麻痹，心房震颤
呼吸麻痹，延续3s心脏麻痹
直流电（如电池 ）
无感觉 无感觉 感觉痒热 热感觉增强
热感觉大大增强，手部肌肉不强 烈收缩
强烈的热感觉，手部肌肉收缩、 痉挛，呼吸困难 呼吸麻痹
300～
呼吸心脏麻痹，肌体组织遭 到电流的热破坏
二、电流的测量
1. 电流表：测量电流的仪器。 认识电流表
刻度盘
数值单位
调零螺母
指针 负接线柱
量程为0～0.6 A
正接线柱 量程为0～3 A
电流表的电路符号
+A－
2. 电流表的连接：
（1）电流表必须和被测的用电器串联。 （2）电流必须从正接线柱流入，从负接线柱 流出。 （3）必须正确选择量程。 （4）不允许把电流表直接连到电源的两极！
练一练
以下电路中，电流表连接方法正确的是（ A ）A AA B NhomakorabeaA
A
C
D
3. 电流表的读数：
（1）明确所选电流表的量程； （2）确定电流表的分度值； （3）由指针位置读出示数。
量程 0~0.6 A 0~3 A
分度值 0.02 A 0.1 A
练一练
请读出下列电流表的示数。
0.58 A
1.4 A
4. 练习使用电流表测量电路中的电流 实验1
第十五章 第４节
电流的测量
一、想电一流的想强弱
你认为电力机 车和手机工作时的 电流有什么不同？
1．电流（I）：表示电流强弱的物理量。
人教版物理九年级全一册15.4电流的测量课件最新课件PPT
20～25
50～80
90～100
交流电（如家庭电路）
手轻微颤抖 手指强烈颤抖
手部痉挛 难于摆脱电极，能摆脱手指
剧痛 手迅速麻痹，不能摆脱电极
，剧痛，呼吸困难 呼吸麻痹，心房震颤
呼吸麻痹，延续3s心脏麻痹
直流电（如电池 ）
无感觉 无感觉 感觉痒热 热感觉增强
热感觉大大增强，手部肌肉不强 烈收缩
强烈的热感觉，手部肌肉收缩、 痉挛，呼吸困难 呼吸麻痹
想一想，两次电流表的示数相同说明什么？
练一练
1．连接实物图，要求两灯并联，开关控制两 盏灯，电流表测灯L2的电流（约0.5 A），并画出 电路图。
S
L1 L2
L1
L2
A
练一练
2．根据所给电路图连接实物图。
A1
L1
A2
L2
L1 A1
A2
L2
练一练
3．开关控制 干路 ，电流表A1 测 L1 的电 流，电流表A2 测 干路 的电流。再画出电路图。
第十五章 第４节
电流的测量
一、想电一流的想强弱
你认为电力机 车和手机工作时的 电流有什么不同？
1．电流（I）：表示电流强弱的物理量。
2．单位：安培，简称安，符号是A。
电流的常用单位：
毫安（mA）
1 mA=10-3 A
微安（mA）
1 mA =10-6 A
人体对电的感觉
电流/mA 0.6～1.5
2～3 5～7 8～10
（1）画出实验电路图； （2）按电路图连接实验器 材； （3）进行实验。
提示：为避免电流过大损坏电流表，在不能 事先估算电流的情况下，要先闭合开关然后迅速 断开（叫做“试触”），看看在开关闭合的瞬间 指针的偏转是否在最大测量值之内。
50～80
90～100
交流电（如家庭电路）
手轻微颤抖 手指强烈颤抖
手部痉挛 难于摆脱电极，能摆脱手指
剧痛 手迅速麻痹，不能摆脱电极
，剧痛，呼吸困难 呼吸麻痹，心房震颤
呼吸麻痹，延续3s心脏麻痹
直流电（如电池 ）
无感觉 无感觉 感觉痒热 热感觉增强
热感觉大大增强，手部肌肉不强 烈收缩
强烈的热感觉，手部肌肉收缩、 痉挛，呼吸困难 呼吸麻痹
想一想，两次电流表的示数相同说明什么？
练一练
1．连接实物图，要求两灯并联，开关控制两 盏灯，电流表测灯L2的电流（约0.5 A），并画出 电路图。
S
L1 L2
L1
L2
A
练一练
2．根据所给电路图连接实物图。
A1
L1
A2
L2
L1 A1
A2
L2
练一练
3．开关控制 干路 ，电流表A1 测 L1 的电 流，电流表A2 测 干路 的电流。再画出电路图。
第十五章 第４节
电流的测量
一、想电一流的想强弱
你认为电力机 车和手机工作时的 电流有什么不同？
1．电流（I）：表示电流强弱的物理量。
2．单位：安培，简称安，符号是A。
电流的常用单位：
毫安（mA）
1 mA=10-3 A
微安（mA）
1 mA =10-6 A
人体对电的感觉
电流/mA 0.6～1.5
2～3 5～7 8～10
（1）画出实验电路图； （2）按电路图连接实验器 材； （3）进行实验。
提示：为避免电流过大损坏电流表，在不能 事先估算电流的情况下，要先闭合开关然后迅速 断开（叫做“试触”），看看在开关闭合的瞬间 指针的偏转是否在最大测量值之内。
物理人教版九年级全册154电流的测量PPT课件
15-4 电流的测量
（教材解析版）
电流是表示 电流强弱 的物理量，通常用字母 I 表示，
它的国际制单位是 安培 ，符号 A
。发生雷电时
的电流高达2×105A，相当 2×108 mA。
下表是部分用电器的电流值，电器1、电器2、电器3可能是台
灯、计算器或电饭煲，则台灯应该是电器 2 ，计算器应该
是电器 1
的“ 3 ”接线柱，准确测量通过灯泡的电流是 0.12.A
在练习使用电流表测通过小灯泡的电流的实验中，老师
发现一位同学的电流表指针偏转异常，如图所示，产生
这种现象的原因可能是 电流表量程选小了
。
作业
课本上的练习题
。电钣煲应该是 3 （填写电器序号）
电器1 电器2 电器3
100μA 0.2A 3Aபைடு நூலகம்
电流表使用前观察： （1）量程： 0-0.6A 5倍关系 0-3A
（3）使用前指针是否指在0刻度线处
0.02A （2）分度值： 0.1A
如图所示，使用该量程时电流表的分度值 是 0.1 A；电流表的示数是 1.4 A．
（2020•吉林）如图所示，能正确地测出小灯泡L1 电流的电路是（ D ）
A．
B.
C.
D.
如图甲所示的电路，电流表测量的是通过 L2 （选填“L1
和L2”、“L1”或“L2”）的电流，闭合开关S，若发现指 针偏向如图乙所示的位置，其原因是 电流表的正负接线柱接反。了
大量程
如图2中甲、乙所示是试触和正确测量电流的过程电流 表指针指示位置，则对应的图1试触时M连接的是电流表
（教材解析版）
电流是表示 电流强弱 的物理量，通常用字母 I 表示，
它的国际制单位是 安培 ，符号 A
。发生雷电时
的电流高达2×105A，相当 2×108 mA。
下表是部分用电器的电流值，电器1、电器2、电器3可能是台
灯、计算器或电饭煲，则台灯应该是电器 2 ，计算器应该
是电器 1
的“ 3 ”接线柱，准确测量通过灯泡的电流是 0.12.A
在练习使用电流表测通过小灯泡的电流的实验中，老师
发现一位同学的电流表指针偏转异常，如图所示，产生
这种现象的原因可能是 电流表量程选小了
。
作业
课本上的练习题
。电钣煲应该是 3 （填写电器序号）
电器1 电器2 电器3
100μA 0.2A 3Aபைடு நூலகம்
电流表使用前观察： （1）量程： 0-0.6A 5倍关系 0-3A
（3）使用前指针是否指在0刻度线处
0.02A （2）分度值： 0.1A
如图所示，使用该量程时电流表的分度值 是 0.1 A；电流表的示数是 1.4 A．
（2020•吉林）如图所示，能正确地测出小灯泡L1 电流的电路是（ D ）
A．
B.
C.
D.
如图甲所示的电路，电流表测量的是通过 L2 （选填“L1
和L2”、“L1”或“L2”）的电流，闭合开关S，若发现指 针偏向如图乙所示的位置，其原因是 电流表的正负接线柱接反。了
大量程
如图2中甲、乙所示是试触和正确测量电流的过程电流 表指针指示位置，则对应的图1试触时M连接的是电流表
人教版物理九年级全一册15.4电流的测量课件(共24张PPT)
几种用电器或电路工作时的电流值
电子表 1.5~2 μA
电冰箱 1A
高压输电 200A
电饭煲 3.2~4.5A
手机：待机15~50mA、 开机60~300mA、 发射 200~400mA
柜式空调 约 为10A
二、电流表
电流从“+”接线柱流入，“–”
12mA=
A
电流表的结构、读数 柜式空调 约为10A
电流的测量
学习目标：
• 1.理解电流的强弱用什么来表示，以及它 各个单位间的换算关系。
• 2.学会正确使用电流表来测量电路中的电 流。
一、怎样表示电流的强弱
1、电流 ( I )是表示电流强弱的物理量
2、单位：安培 简称：安 符号：A 常用单位：毫安（mA）、微安（μA）
3、单位换算： 1A=103mA 1mA=103μA 1A=106μA
2．“十”、“一”接线性的接法要正确 1A，同桌的小锋发现他的测量结果与小明的测量结果相差较大，于是寻找电路原因，终于发现小明是以0. 如果指针偏转太小，再使用较小的量程。
常用单位：毫安（mA）、微安（μA）
小明同学在练习用电流表测电流的实验中，记录了测量结果是2.
=
µA
小明同学在练习用电流表测电流的实验中，记录了测量结果是2.
3、 探究：
电流表的使用方法
1、电流表必须和被测用电器串联 2、电流从“+”接线柱流入，“–”
接线柱流出 3、被测电流不能超过电流表量程 4、任何情况下不能使电流表直
接连到电源的两极
电流表的使用规则
1．电流表应串联在电路中
常用单位：毫安（mA）、微安（μA） （3）6. 各个单位间的换算关系。
测量L1 支路中 电流时, 电流表 的接法
九年级物理全册15.4电流的测量课件(新人教版)_2_11-15
商务模特
一日，天使遇见一个农夫，农夫烦恼地对天使说:“我家的水牛刚死了，没它帮忙耕田，那我怎能下田作业呢?”于是天使赐他一只健壮的水牛，农 夫很高兴，天使在他身上感受到了幸福的味道。那年轻的却想隐瞒她有年老的情人，不断地拔掉他一些白发。，我最好也赶快逃跑
0.32 A
检测反馈
1.在使用电源时绝对不允许用导线把电源
的正、负两极直接连接起来,这是因为( A ) A.电流太大,会损坏电源 B.电流太大,要损坏用电器 C.电流太小,用电器不能工作 D.电流太大,会损坏电源和用电器ຫໍສະໝຸດ 2.在如图所示的几种电路中,电流表
只测量灯泡L2中电流的是 ( B )
但这一来，却引起主人的警惕。你应该考虑考虑神是否会允许你这样做。 小白兔心想：都采了一篮子蘑菇了，该回家了，它走到了铁道旁，他晃着两只长耳朵，左右看一看，看有没有火车。
用电流表测 并联电路的 一个支路电 流
定义：表示电流强弱的物理量，用I表示。
概 念
国际：安培，简称安，用A表示。 单位：
电 流
测 量
常用：毫安（mA）和微安（μA ）
仪器： 电流表 串联在电路中
连接方法 电流正进负出 不超量程 不能与电源直接相连
读数 :注意量程和分度值。
右 图 所 示 电 流 值 为
一日，天使遇见一个农夫，农夫烦恼地对天使说:“我家的水牛刚死了，没它帮忙耕田，那我怎能下田作业呢?”于是天使赐他一只健壮的水牛，农 夫很高兴，天使在他身上感受到了幸福的味道。那年轻的却想隐瞒她有年老的情人，不断地拔掉他一些白发。，我最好也赶快逃跑
0.32 A
检测反馈
1.在使用电源时绝对不允许用导线把电源
的正、负两极直接连接起来,这是因为( A ) A.电流太大,会损坏电源 B.电流太大,要损坏用电器 C.电流太小,用电器不能工作 D.电流太大,会损坏电源和用电器ຫໍສະໝຸດ 2.在如图所示的几种电路中,电流表
只测量灯泡L2中电流的是 ( B )
但这一来，却引起主人的警惕。你应该考虑考虑神是否会允许你这样做。 小白兔心想：都采了一篮子蘑菇了，该回家了，它走到了铁道旁，他晃着两只长耳朵，左右看一看，看有没有火车。
用电流表测 并联电路的 一个支路电 流
定义：表示电流强弱的物理量，用I表示。
概 念
国际：安培，简称安，用A表示。 单位：
电 流
测 量
常用：毫安（mA）和微安（μA ）
仪器： 电流表 串联在电路中
连接方法 电流正进负出 不超量程 不能与电源直接相连
读数 :注意量程和分度值。
右 图 所 示 电 流 值 为
人教版物理九年级全一册15.4电流的测量课件优品课件ppt
300～
呼吸心脏麻痹，肌体组织遭 到电流的热破坏
二、电流的测量
1. 电流表：测量电流的仪器。 认识电流表
刻度盘
数值单位
调零螺母
指针 负接线柱
量程为0～0.6 A
正接线柱 量程为0～3 A
电流表的电路符号
+A－
2. 电流表的连接：
（1）电流表必须和被测的用电器串联。 （2）电流必须从正接线柱流入，从负接线柱 流出。ห้องสมุดไป่ตู้（3）必须正确选择量程。 （4）不允许把电流表直接连到电源的两极！
想一想，两次电流表的示数相同说明什么？
练一练
1．连接实物图，要求两灯并联，开关控制两 盏灯，电流表测灯L2的电流（约0.5 A），并画出 电路图。
S
L1 L2
L1
L2
A
练一练
2．根据所给电路图连接实物图。
A1
L1
A2
L2
L1 A1
A2
L2
练一练
3．开关控制 干路 ，电流表A1 测 L1 的电 流，电流表A2 测 干路 的电流。再画出电路图。
（1）画出实验电路图； （2）按电路图连接实验器 材； （3）进行实验。
提示：为避免电流过大损坏电流表，在不能 事先估算电流的情况下，要先闭合开关然后迅速 断开（叫做“试触”），看看在开关闭合的瞬间 指针的偏转是否在最大测量值之内。
实验2
改变电流表在电路中的位置，比较电流表两次 示数。
S
S
A L
A L
L2 L1
A2 A1
L2
A2
L1
A1
课堂小结
电流 的强弱
电流 的测量
无论有多困难，都坚强地抬头挺胸，人生 场醒悟，不要昨天，不要明天，只要今天 在当下，放眼未来。人生是一种态度，心 然天地宽。不一样的你我，不一样的心态 一样的人生活在人类世界，没有任何一个 以是高枕无忧，没有哪一个人能够永远的 风顺，但是，遇到挫折没关系，应该打起 ，善待一切，安安静静的能够坦然的面对 自身的坚强与否完全有可能就决定了你的 的成败。也许你想成为太阳，可你却只是 星辰；也许你想成为大树，可你却是一棵 。于是，你有些自卑。其实，你和别人一
