电荷泵基础知识
电荷泵技术知识
电荷泵的分类、工作原理
电荷泵分类
电荷泵可分为：
开关式调整器升压泵，如图1(a)所示。
无调整电容式电荷泵，如图1(b)所示。
可调整电容式电荷泵，如图1(c)所示。
图1 电荷泵的种类
工作过程
3种电荷泵的工作过程均为：首先贮存能量，然后以受控方式释放能量，以获得所需的
输出电压。开关式调整器升压泵采用电感器来贮存能量，而电容式电荷泵采用电容器来贮存
能量。
图2电容式电荷泵内部结构 电荷泵的工作原理
电容式电荷泵通过开关阵列和振荡器、逻辑电路、比较控制器实现电压提升，采用电容
器来贮存能量。电荷泵是无须电感的，但需要外部电容器。由于工作于较高的频率，因此可
使用小型陶瓷电容(1mF)，使空间占用小，使用成本低。电荷泵仅用外部电容即可提供±2倍
的输出电压。其损耗主要来自电容器的ESR(等效串联电阻)和内部开关晶体管的RDS(ON)。电
荷泵转换器不使用电感，因此其辐射EMI可以忽略。输入端噪声可用一只小型电容滤除。它
的输出电压是工厂生产精密预置的,调整能力是通过后端片上线性调整器实现的，因此电荷泵
在设计时可按需要增加电荷泵的开关级数，以便为后端调整器提供足够的活动空间。电荷泵
十分适用于便携式应用产品的设计。从电容式电荷泵内部结构来看,如图2所示它实际上是一个片上系统。 电荷泵选用要点
作为一个设计工程师选用电荷泵时必然会考虑以下几个要素：
* 转换效率要高
无调整电容式电荷泵 90%
可调整电容式电荷泵 85%
开关式调整器 83%
* 静态电流要小，可以更省电；
* 输入电压要低，尽可能利用电池的潜能；
* 噪音要小，对手机的整体电路无干扰；
* 功能集成度要高，提高单位面积的使用效率，使手机设计更小巧；
* 足够的输出调整能力，电荷泵不会因工作在满负荷状态而发烫；
* 封装尺寸小是手持产品的普遍要求；
* 安装成本低，包括周边电路占PCB板面积小，走线少而简单；
* 具有关闭控制端，可在长时间待机状态下关闭电荷泵，使供电电流消耗近乎为0。 应用
电荷泵转换器常用于倍压或反压型DC-DC 转换。电荷泵电路采用电容作为储能和传递能
量的中介，随着半导体工艺的进步，新型电荷泵电路的开关频率可达1MHz。电荷泵有倍压型
和反压型两种基本电路形式。
电荷泵电路主要用于电压反转器，即输入正电压，输出为负电压，电子产品中，往往需
要正负电源或几种不同电压供电，对电池供电的便携式产品来说，增加电池数量，必然影响
产品的体积及重量。采用电压反转式电路可以在便携式产品中省去一组电池。由于工作频率
采用2～3MHz，因此电容容量较小，可采用多层陶瓷电容（损耗小、ESR低），不仅提高效率
及降低噪声，并且减小电源的空间。
电荷泵电压反转器是一种DC/DC变换器，它将输入的正电压转换成相应的负电压，即VOUT
= -VIN。另外，它也可以把输出电压转换成近两倍的输入电压，即VOUT≈2VIN。由于它是利
用电容的充电、放电实现电荷转移的原理构成，所以这种电压反转器电路也称为电荷泵变换
器（Charge Pump Converter）。
虽然有一些DC/DC变换器除可以组成升压、降压电路外也可以组成电压反转电路，但电
荷泵电压反转器仅需外接两个电容，电路最简单，尺寸小，并且转换效率高、耗电少，所以
它获得了极其广泛的应用。
目前不少集成电路采用单电源工作，简化了电源，但仍有不少电路需要正负电源才能工
作。例如，D/A变换器电路、A/D变换器电路、V/F或F/V变换电路、运算放大器电路、电压
比较器电路等等。自INTERSIL公司开发出ICL7660电压反转器IC后，用它来获得负电源十
分简单，90年代后又开发出带稳压的电压反转电路，使负电源性能更为完善。对采用电池供
电的便携式电子产品来说，采用电荷泵变换器来获得负电源或倍压电源，不仅仅减少电池的
数量、减少产品的体积、重量，并且在减少能耗（延长电池寿命）方面起到极大的作用。
便携式电子产品发展神速，对电荷泵变换器提出不同的要求，各半导体器件公司为满足
不同的要求开发出一系列新产品，本文将作一个概况介绍。
基本工作原理
电荷泵变换器的基本工作原理如图3所示。它由振荡器、反相器及四个模拟开关组成，
外接两个电容C1、C2构成电荷泵电压反转电路。
图3：电荷荷电压反转器工作原理 振荡器输出的脉冲直接控制模拟开关S1及S2；此脉冲经反相器反相后控制S3及S4。
当S1、S2闭合时，S3、S4断开；S3、S4闭合时，S1、S2断开。
当S1、S2闭合、S3、S4断开时，输入的正电压V+向C1充电（上正下负），C1上的电
压为V+；当S3、S4闭合、S1、S2断开时，C1向C2放电（上正下负），C2上充的电压为-VIN，
即VOUT=-VIN。当振荡器以较高的频率不断控制S1、S2及S3、S4的闭合及断开时，输出端
可输出变换后的负电压（电压转换率可达99%左右）。
由图3可知，电荷泵电压反转器并不稳压，即有负载电流时，输出电压将有变化。电荷
泵电压反转器TC1044S的输出电流与输出电压的变化曲线（输出特性）如图4所示。由图4
可清楚看出：输出电流越大，输出电压变化越大。
一般以输出电阻Ro来表示输出电流与输出电压的关系。若输出电流从零增加到Io时，
输出电压变化为△V，则输出电阻Ro为：
Ro = △V/Io
输出电阻Ro越小，输出电压变化越小，输出特性越好。在图2中可以看出：输出电流
为零时，输出电压为-5V；当输出电流Io为20mA时，输出电压变成-4V，则平均输出电阻Ro
为：
图4：输出电压与输出电流的关系
Ro = [-4-(-5)]/20mA = 50Ω
新型电荷泵变换器的特点
80年代末90年代初各半导体器件厂生产的电荷泵变换器是以ICL7660为基础开发出一
些改进型产品，如MAXIM公司的MAX1044、Telcom公司的TC1044S、TC7660和LTC公司的
LTC1044/7660等。这些改进型器件功能与ICL7660相同，性能上有改进，管脚排列与ICL7660
完全相同，可以互换。
这一类器件的缺点是：输出电流小；输出电阻大；振荡器工作频率低，使外接电容容量
大；静态电流大。
90年代以后，随着半导体工艺技术的进步与便携式电子产品的迅猛发展，各半导体器件公司开发出各种新型电荷泵变换器，它们在器件封装、功能和性能方面都有较大改进，并
开发出一些专用的电荷泵变换器。它们的特点可归纳为：
1. 提高输出电流及降低输出电阻
早期产品ICL7660在输出40mA时，使-5V输出电压降为-3V（相差2V），而新型MAX660
输出电流可达100mA，其输出电阻Ro仅为6.5Ω，MAX660在输出40mA时，-5V输出电压为-4.74V
（相差仅0.26V），即输出特性有较大的提高。MAX682的输出电流可达250mA，并且在器件内
部增加了稳压电路，即使在250mA输出时，其输出电压变化也甚小。这种带稳压的产品还有
AD公司的ADM8660、LT公司的LT1054等。
2. 减小功耗
为了延长电池的寿命或两次充电之间的间隔，要尽可能减小器件的静态电流。近年来，
开发出一些微功耗的新产品。ICL7660的静态电流典型值为170μA，新产品TCM828的静态电
流典型值为50μA，MAX1673的静态电流典型值仅为35μA。另外，为更进一步减小电路的功
耗，已开发出能关闭负电源的功能，使器件耗电降到1μA以下，另外关闭负电源后使部分电
路不工作而进一步达到减少功耗的目的。例如，MAX662A、AIC1841两器件都有关闭功能，在
关闭状态时耗电< 1μA，几乎可忽略不计。这一类器件还有TC1121、TC1219、ADM660及ADM8828
等。
3. 扩大输入电压范围
ICL7660电荷泵电路的输入电压范围为1.5～10V，为了满足部分电路对更高负压的需要，
已开发出输入电压可达18及20V的新产品，即可转换成-18或-20V的负电压。例如，TC962、
TC7662A的输出电压范围为3～18V，ICL7662、Si7661的输入电压可达20V。
4. 减少占印板的面积
减少电荷泵变换器占印板面积有两种措施：采用贴片或小尺寸封装IC，新产品采用SO
封装、μMAX封装及开发出尺寸更小的SOT-23封装；其次是减小外接电容的容量。输出电流
一定时，电荷泵变换器的外接电容的容量与振荡器工作频率有关：工作频率越高，电容容量
越小。工作频率在几kHz到几十kHz时，往往需要外接10μF的泵电容；新型器件工作频率
已提高到几百kHz，个别的甚至到1MHz，其外接泵电容容量可降到1～0.22μF。
ICL7660工作频率为10kHz，外接10μF电容；新型TC7660H的工作频率提高到120kHz，
其外接泵电容已降为1μF。MAX1680/1681的工作频率高达1MHz，在输出电流为125mA时，
外接泵电容仅为1μF。TC1142工作频率200kHz，输出电流20mA时，外接泵电容仅为0.47
μF。MAX881R工作频率100kHz，输出电流较小，其外接泵电容仅为0.22μF。
若采用SOT-23封装的器件及贴片式电容，则整个电荷泵变换器的面积可做得很小。
5. 输出负电压可设定（调整）
一般的电荷泵变换器的输出负电压VOUT = -VIN，是不可调整的，但新型产品MAX1673
可外接两个电阻R1、R2来设定输出负电压，如图5所示。输出电压VOUT与R1、R2的关系为：
图5：新器件的输出电压可通过电阻设定
VOUT = -(R2/R1)VREF
式中VREF为外接的基准电压，如图5的参数输出电压VOUT = -3V。MAX881R、ADP3603～
ADP3605、AIC1840/1841等都有这种功能。

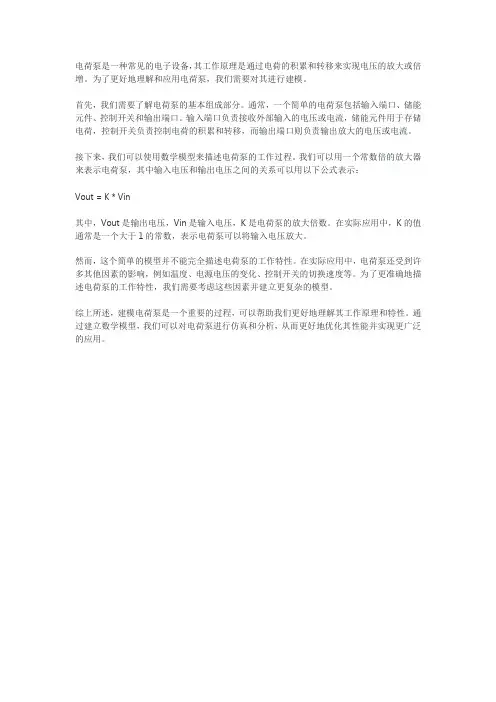

电荷泵 建模
电荷泵是一种常见的电子设备，其工作原理是通过电荷的积累和转移来实现电压的放大或倍增。为了更好地理解和应用电荷泵，我们需要对其进行建模。
首先，我们需要了解电荷泵的基本组成部分。通常，一个简单的电荷泵包括输入端口、储能元件、控制开关和输出端口。输入端口负责接收外部输入的电压或电流，储能元件用于存储电荷，控制开关负责控制电荷的积累和转移，而输出端口则负责输出放大的电压或电流。
接下来，我们可以使用数学模型来描述电荷泵的工作过程。我们可以用一个常数倍的放大器来表示电荷泵，其中输入电压和输出电压之间的关系可以用以下公式表示：
Vout = K * Vin
其中，Vout是输出电压，Vin是输入电压，K是电荷泵的放大倍数。在实际应用中，K的值通常是一个大于1的常数，表示电荷泵可以将输入电压放大。
然而，这个简单的模型并不能完全描述电荷泵的工作特性。在实际应用中，电荷泵还受到许多其他因素的影响，例如温度、电源电压的变化、控制开关的切换速度等。为了更准确地描述电荷泵的工作特性，我们需要考虑这些因素并建立更复杂的模型。
综上所述，建模电荷泵是一个重要的过程，可以帮助我们更好地理解其工作原理和特性。通过建立数学模型，我们可以对电荷泵进行仿真和分析，从而更好地优化其性能并实现更广泛的应用。
电荷泵charger_pump工作原理
电荷泵工作原理 电荷泵变换器的基本工作原理如图3所示。它由振荡器、反相器及四个模拟开关组成，
外接两个电容C1、C2 构成电荷泵电压反转电路。
振荡器输出的脉冲直接控制模拟开关S1及S2；此脉冲经反相器反相后控制S3及S4。当
S1、S2 闭合时，S3、S4 断开；S3、S4 闭合时，S1、S2 断开。
当S1、S2 闭合、S3、S4 断开时，输入的正电压V+向C1 充电（上正下负），C1 上的电压为V+；当S3、S4闭合、S1、S2断开时，C1向C2放电（上正下负），C2上充的电压
为-VIN，即VOUT=-VIN。当振荡器以较高的频率不断控制S1、S2 及S3、S4 的闭合及断
开时，输出端可输出变换后的负电压（电压转换率可达99%左右）。 由图3 可知，电荷泵电压反转器并不稳压，即有负载电流时，输出电压将有变化。输出
电流与输出电压的变化曲线（输出特性）称为输出特性曲线，其特点是输出电流越大，输出电压变化越大。 一般以输出电阻Ro来表示输出电流与输出电压的关系。若输出电流从零增加到Io时，
输出电压变化为△V，则输出电阻Ro 为： Ro = △V/Io
输出电阻Ro 越小，输出电压变化越小，输出特性越好。
电荷泵的工作原理
电荷泵的工作原理
宝子们！今天咱们来唠唠一个超酷的东西——电荷泵。你可别一听这名字就觉得它很神秘、很高冷，其实呀，它就像一个超厉害的小魔法师呢！
咱先来说说电荷是啥。电荷就像是一群调皮的小粒子，有正的有负的。正电荷和负电荷就像两个小冤家，老是互相吸引。而电荷泵呢，就是专门来摆弄这些电荷的小能手。
想象一下，电荷泵就像是一个超级特别的电梯。普通的电梯是载人或者载物的，而电荷泵这个电梯呢，是专门载电荷的。这个电梯呀，它有自己独特的运行规则。
在电荷泵的世界里，它可以把电荷从一个地方搬到另一个地方，而且还能改变电荷的“楼层”呢。比如说，它可以把低电压那边的电荷，像一个个小乘客一样，运到高电压的地方去。这就好像把住在地下室的小伙伴们，一下子送到了高楼大厦的顶层。
那它是怎么做到的呢？这就涉及到电荷泵内部的一些小秘密啦。电荷泵里面有一些特殊的电路结构，就像是精心设计的轨道一样。当电路开始工作的时候，这些轨道就开始发挥作用啦。
比如说，有一些电容在里面起着关键的作用。电容这个东西呀，就像是一个个小仓库。它可以暂时储存电荷。电荷泵就利用电容的这个特性，先把电荷存到电容这个小仓库里，然后再通过巧妙的电路切换，把电荷送到它该去的地方。
打个比方，这就像我们玩接力赛。电容先接过电荷这个“接力棒”，然后再传递给下一个电路部分，就这样一棒一棒地，把电荷送到了电压更高的地方。
而且哦，电荷泵还有不同的类型呢。有的电荷泵是专门用来提升电压的，就像是一个超级电压助推器。它可以把比较低的电压，比如几伏的电压，一下子提升到十几伏甚至更高。这对于那些需要高电压才能工作的小电器来说，简直就是救星啊。 还有一种电荷泵是可以用来反转电压的。就像是把正的变成负的，负的变成正的。这听起来是不是很神奇呢？就好像是把白天变成黑夜，黑夜又变成白天一样。
在我们日常的很多小玩意儿里面都有电荷泵的身影哦。比如说我们的手机，手机里面有些电路需要不同的电压来工作，电荷泵就在里面默默地发挥着它的作用。它就像一个幕后英雄，虽然我们看不到它，但是如果没有它，我们的手机可能就不能正常工作啦。
电荷泵倍压原理
电荷泵倍压原理
电荷泵倍压原理是一种利用电荷迁移的方法，将电压从一个电容器传递到另一个电容器的技术。它是一种常见的电压倍增技术，广泛应用于电子学和通信领域。
电荷泵倍压原理的基本思想是通过周期性的电荷转移，将输入电压逐步累积到输出电容器中，从而实现电压倍增。这种方法可以通过一系列的开关和电容器来实现，其中关键的组成部分是电荷泵和电容器。
电荷泵通常由一个开关和两个电容器组成。当开关在一个时钟脉冲的作用下打开时，输入电容器中的电荷会被转移到输出电容器中。然后，当开关关闭时，输出电容器中的电荷被锁定，并被保存下来。这样，输入电容器中的电荷就被传递到了输出电容器中，实现了电压的倍增。
在一个完整的电荷泵倍压电路中，通常会有多个电荷泵级联在一起，以实现更高的倍压效果。每个电荷泵级都可以将输入电压倍增一定的倍数，这样多级级联后，输出电压就可以得到更大的倍增。
电荷泵倍压技术有许多优点。首先，它能够将输入电压倍增到较高的水平，适用于需要高电压驱动的应用。其次，电荷泵倍压电路结构简单，只需要少量的元件，易于实现和集成。此外，电荷泵电路没有移动部件，可靠性高，寿命长。因此，电荷泵倍压技术在许多电子设备和通信系统中得到广泛应用。
然而，电荷泵倍压技术也存在一些限制。首先，电荷泵倍压原理只适用于直流电压，不能用于交流电压。其次，电荷泵倍压电路的效率较低，通常只能达到70%到90%之间。此外，电荷泵倍压电路对输入电压的稳定性要求较高，输入电压波动会直接影响输出电压的稳定性。
为了提高电荷泵倍压电路的效率和稳定性，研究者们提出了许多改进方法。例如，采用谐振电容器和反向恢复二极管来优化电荷泵的工作效果。此外，还可以通过调节时钟频率和电容器的容值来改变倍压比。这些改进方法能够提高电荷泵倍压电路的性能，并使其在更广泛的应用领域中发挥作用。
电荷泵倍压原理是一种常见的电压倍增技术，通过电荷的迁移实现电压的倍增。它具有结构简单、可靠性高等优点，但也存在效率较低和对输入电压稳定性要求较高的限制。通过改进电荷泵倍压电路的结构和参数，可以提高其性能，使其在更广泛的领域中应用。

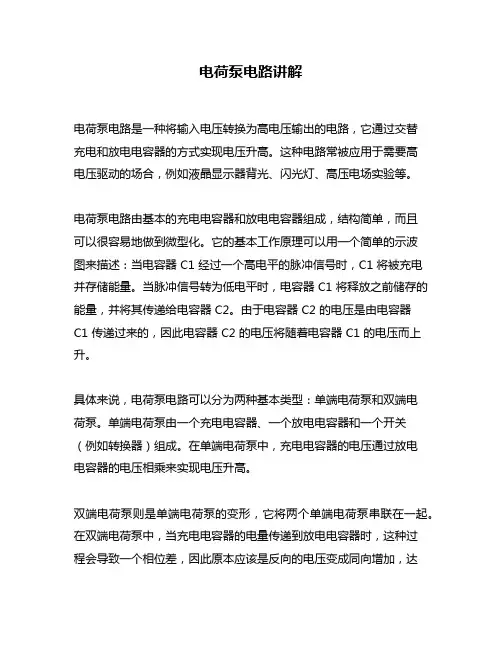

电荷泵电路讲解
电荷泵电路讲解
电荷泵电路是一种将输入电压转换为高电压输出的电路，它通过交替充电和放电电容器的方式实现电压升高。这种电路常被应用于需要高电压驱动的场合，例如液晶显示器背光、闪光灯、高压电场实验等。
电荷泵电路由基本的充电电容器和放电电容器组成，结构简单，而且可以很容易地做到微型化。它的基本工作原理可以用一个简单的示波图来描述：当电容器 C1 经过一个高电平的脉冲信号时，C1 将被充电并存储能量。当脉冲信号转为低电平时，电容器 C1 将释放之前储存的能量，并将其传递给电容器 C2。由于电容器 C2 的电压是由电容器
C1 传递过来的，因此电容器 C2 的电压将随着电容器 C1 的电压而上升。
具体来说，电荷泵电路可以分为两种基本类型：单端电荷泵和双端电荷泵。单端电荷泵由一个充电电容器、一个放电电容器和一个开关（例如转换器）组成。在单端电荷泵中，充电电容器的电压通过放电电容器的电压相乘来实现电压升高。
双端电荷泵则是单端电荷泵的变形，它将两个单端电荷泵串联在一起。在双端电荷泵中，当充电电容器的电量传递到放电电容器时，这种过程会导致一个相位差，因此原本应该是反向的电压变成同向增加，达到更高的电压。
尽管电荷泵电路具有很多优点，如结构简单、高效能、可靠性高、尺寸小等，但是它也存在一些缺陷，如输出电压不稳定、电流产生噪声、电容器电压损失等。因此，在使用电荷泵电路时，需要针对具体场合和要求进行系统参数和结构的调整和优化。
总之，电荷泵电路是一种非常实用的电路，它能够将输入电压转换为高电压输出，广泛应用于液晶显示器、LED阵列、CCFL背光、高压电场实验、医疗设备等领域。随着集成电路技术的不断进步，电荷泵电路在微电子领域的应用也在不断拓展。

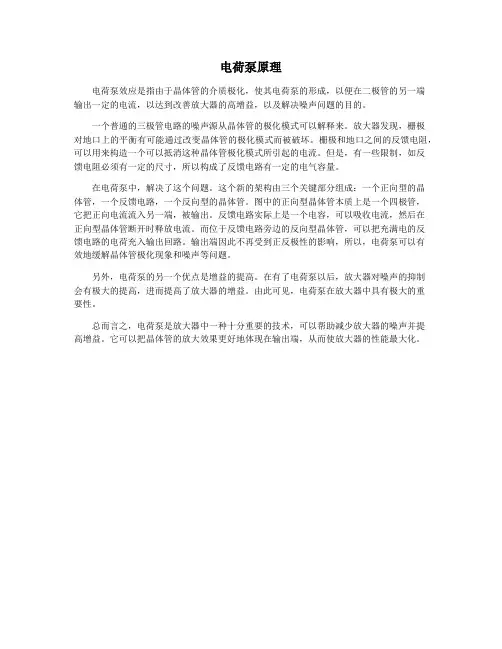

电荷泵原理
