80种CAD常见问题的解决方法
1.【Ctrl键无效之解决办法】
有时我们会碰到这样的问题
比如CTRL+C（复制），，CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效
这时你只需到OP选项里调一下
操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）
WINDOWS 标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵
2.【填充无效时之解决办法】
有的时候填充时会填充不出来
除了系统变量需要考虑外
还需要去OP选项里检查一下
OP---------显示-----------应用实体填充（打上勾）
3.【CTrl+N无效时之解决办法】
众所周知CTRL+N是新建命令
但有时候CTRL+N则出现选择面板
这时只需到OP选项里调下设置
操作：
OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）
选择A则新建命令有效，反则无效
4.【CAD命令三键还原】
如果CAD里的系统变量被人无意更改
或一些参数被人有意调整了怎么办
这时不需重装，也不需要一个一个的改
操作：
OP选项-----配置-----重置
即可恢复
但恢复后，有些选项还需要一些调整，例如十字光标的大小等~
5.【鼠标中键不好用怎么办呀】
正常情况下
CAD的滚轮可用来放大和缩小，，，还有就是平移（按住）
但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人
这时只需调下系统变量mbuttonpan即可
初始值： 1
0 支持菜单 (.mnu) 文件定义的动作
1 当按住并拖动按钮或滑轮时，支持平移操
6.【命令行中的模型，布局不见是的解决办法】
op----选项------显示---------显示布局和模型选项卡（打上勾即可）
7.【加选无效时之解决办法】
AD正确的设置应该是可以连续选择多个物体
但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体 这时可以如下解决
进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）
用SHIFT键添加到选择集“去掉勾”后则加选有效
反之加选无效
★命令：PICKADD 值 ：0/1
8.【图形里的圆不圆了咋办呀】
经常做图的人都会有这样的体会
所画的圆都不圆了，
当然，学过素描的人都知道，圆是有很多折线组合而成
这里就不多说了
一个命令搞定它
命令：RE~即可
9.【图形窗口中显示滚动条】
也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用（如果平移不太会用）
op----显示------图形窗口中显示滚动条即可
10.【保存的格式】
OP----打开和保存----另存为2000格式
为什么要存2000格式呢
因为CAD版本只向下兼容
这样用2002 2004 2006都可以打开了
方便操作
11.【如果想下次打印的线型和这次的一样怎么办】
换言之.【如何保存打印列表】
op选项-----打印------添加打印列表
但在这之前，你得自己建立一个属于自己的例表
表告诉我你不会建
~~~~~~~
12.【如果在标题栏显示路径不全怎么办】
op选项---------打开和保存----------在标题栏中显示完整路径（勾选 ）即可
13.【目标捕捉（OSNAP）有用吗】？
答：用处很大。尤其绘制精度要求较高的机械图样时，目标捕捉是精确定点的最佳工具。Autodesk公司对此也是非常重视，每次版本
升级，目标捕捉的功能都有很大提高。切忌用光标线直接定点，这样的点不可能很准确。
14.【为什么绘制的剖面线或尺寸标注线不是连续线型】？
答：AutoCAD绘制的剖面线、尺寸标注都可以具有线型属性。如果当前的线型不是连续线型，那么绘制的剖面线和尺寸标注就不会是
连续线。
15.【如何减少文件大小】?
答：在图形完稿后,执行清理(PURGE)命令，清理掉多余的数据，如无用的块、没有实体的图层,未用的线型、字体、尺寸样式等，可以有效减少文件大小。一般彻底清理需要PURGE二到三次。
-purge，前面加个减号，清理的会更彻底些，哈，我还没试呢，你先试下
★补充：
方法二：用WBLOCK命令。 把需要传送的图形用WBLOCK命令以块的方式产生新的图形文件，把新生成的图形文件作为传送或存档用。目前为止，这是笔者发现的最有效的“减肥”方法。现简明示例如下：
命令: wblock
（在弹出的对话框中输入文件名及文件存放位置，由于非常简单，故在此省略对话框图形）
定义的名字: （直接回车）
给一个基点:（任选一点）
选择物体: （选择完毕后回车）
这样就在你指定的文件夹中生成了一个新的图形文件。
笔者对自己的DWG文件用两种方法精简并对比效果发现，精简后的文件大小相差几乎在5K以内!(我也是刚看完别人的贴，哈哈，我还没试呢，就急着发上来，我们一起试试去，哦耶~）
16.【如何将自动保存的图形复原】？
答：AutoCAD将自动保存的图形存放到AUTO.SV$或AUTO?.SV$文件中，找到该文件将其改名为图形文件即可在AutoCAD中打开。
一般该文件存放在WINDOWS的临时目录，如C:\\WINDOWS\\TEMP。
补充：
默认状态下*.sv$文件的存放位置：win9x：一般该文件存放在WINDOWS的临时目录，如C:\\WINDOWS\\TEMP；winnt/2000/xp：
开始菜单->运行，输入%temp%，(有可能%tmp%也行)，确定
17.【为什么不能显示汉字？或输入的汉字变成了问号】？
答：原因可能是：
1. 对应的字型没有使用汉字字体，如HZTXT.SHX等；
2. 当前系统中没有汉字字体形文件；应将所用到的形文件复制到AutoCAD的字体目录中（一般为...\\FONTS\\）；
3. 对于某些符号，如希腊字母等，同样必须使用对应的字体形文件，否则会显示成？号。
如果找不到错误的字体是什么，或者你眼神不太好，性子有点急，那么你从新设置正确字体及大小，，从新写一个，然后用小刷子点
新输入的字体去刷错误的字体
即可咯~~
注：（系统是有一些自带的字体
但有的时候由于错误操作，或等等一些外界因素而导致汉字字体丢失
这样会给你带来很大的不便
这时你去别人的电脑中考一些字体过来就OK了 ）
18.【为什么输入的文字高度无法改变】？
答：使用的字型的高度值不为0时，用DTEXT命令书写文本时都不提示输入高度，这样写出来的文本高度是不变的，包括使用该字型进行的尺寸标注。
19.【为什么有些图形能显示，却打印不出来】？
答：如果图形绘制在AutoCAD自动产生的图层（DEFPOINTS、ASHADE等）上，就会出现这种情况。应避免在这些层
知道不
嘻嘻
20.【DWG文件破坏了咋办呀】
答：文件---绘图实用程序---修复.选中你要修复的文件. 此方法百分之50有效
有人也会用recover
介意不过.如果你有设自动保存.在某些情况下.
比如.停电后.电脑有UPS的情况.还要做事的话.建议马上手动备份后再做事.不然有时候.会自动保存的时候.一下没电了.那就完了.就不能修复了.因为只保存了一半就关机了.千万注意哦.不信你试试.因为我遇到过这样的事
21【如果你想修改块咋办呀】
答：好多人都以为修改不了块，就将其炸开，然后改完在合并重定义成块，那不是有病吗嘻嘻~
看好了修改块命令:REFEDIT,按提示,修改好后用命令:REFCLOSE,确定保存,你原先的按改后也随之保存
22【简说两种打印方法】
打印无外乎有两种
一种是模型空间打印
另一种则是布局空间打印
你说的一个框一个框的打印则是模型空间打印
这需要对每一个独立的图形进行插入图框
然后根据图的大小进行缩放图框
例：平面图，平面布置图，天棚图，地板图，部面图~............等等这你打图时就很慢
如果采用布局打印则可实现批量打印
不需插件
1.切换到布局，进行页面设置（纸张大小，或四周的边距等）
2.删掉原图
3插入1：1的图框（确定你有这个框）
4视图视口，拖出原来的图
5定义比例（针对图形）
命令：Z空格S空格
这时需用MS 或PS命令进行框内与框外的切换
6.Z空S空，如果给的比例为1/180
那么你这个图的比例就为1/180
以上就是对一个图进行了打印操作
为了和你说的清楚
我们设上面这个图为X
接下来为所有的图进行操作
关键在这里，看仔细点
1右键点击布局，选择移动或复制，这时会出现一个对话框
你把“副本”勾选
然后移到结尾
当然，这根据你打图的排列顺序有关，你可以自定
2这时又出现了一个副本
也就是X图形的副本
这时你用MS命令切换到框内，用P平移命令，找到第二个你想打印的图形
，然后进行比例缩放
如果图形都一样 我是说，如果X图为平面，这个图为天棚，我想这个比例就不用从调了
因为都是一样的大小
3.PS命令切换到框外
Z空格E空格，最大化，自己感觉一下图形是否合适
如不合适在进行调整
4.接下来的操作都一样
就是复制副本
注：你得把所有的图都画在一个模型空间里
这样才可实现批量打印
这是本人的方法
也许有不对的地方
望理解
23.【画矩形或圆时没有了外面的虚框咋办啊】
这个问题也比较常见
前几天看了别人的贴子才想起来
答：系统变量dragmode ON勾选即可解决
24【画完椭圆之后，椭圆是以多义线显示咋办啊】
椭圆命令生成的椭圆是以多义线还是以椭圆为实体的是由系统变量PELLIPSE决定，当其为1时，生成的椭圆是PLINE。
为0时，显示的是实体
25【镜像过来的的字体保持不旋转咋办啊】
mirrtext值为0时，可保持镜像过来的字体不旋转
为1时，进行旋转
26.【平方怎么打出来呀】
这个问题看似简单吧，不过好像有好多人不知道
唉，以前别人都发过贴子咧，可你看不到
就在这里在说一下吧
1T文字命令，输入数字35 2
在2前面输入SHIFT+6，然后按B/A 键，此方法为下标
在2后面输入SHIFT+6，然后按B/A 键，此方法为上标（即平方）
27:【特殊符号的输入】
我们知道表示直径的“Ф”、表示地平面的“±”、标注度符号“°”都可以用控制码％％C、％％P、％％D来输入
可是在CAD里咋输入啊
1.T文字命令，拖出一个文本框框（不要告诉我你不会脱呀）
2.在对话框中右键-------符号------会出现一些选项
这时你想表示啥，就选啥
知道了没？
嘿嘿
28:【打印出来的字体是空心的咋办啊】
唉呀呀，是空心的可真是麻烦
但似乎问题并不难解决哟
1.在命令行输入TEXTFILL命令
CAD试题——精选推荐
1、下面哪些不是安装AutoCAD 2006所必需的软件环境？A
操作系统Windows 2000 Service Pack 4以上
RAM 512 MB（推荐）
Web 浏览器具有Service Pack 1(或更高版本)的Microsoft Internet Explorer 6.0
以上都不是必需的
2、已知一个矩形面积为239，矩形四个角为R3的圆角，矩形长为32，求其宽度？
A、7．71 B、7.47 C7.5 D不存
3、一般情况下光标停留在工具图标上时会出现一个工具栏提示，如果没出现，解决办法是？
B
A、将系统变量Tooltips更改为0
B、将系统变量Tooltips更改为1
C、在“自定义用户界面”中修改“特性”中的“说明”
D、系统有问题，重新安装系统
4、圆中椭圆弧长度为？C
A、516.17 B、510.54 C、215.31 D、18848
5、关于图纸集中的图纸以下说法正确的是？B
A、在图纸集管理器中，不可以以只读方式打开图纸
B、从图纸列表中删除指定图纸，不会删除图纸布局和图形文件
C、从图纸列表中删除指定图纸，会删除图纸布局但不会删除图形文件
D、从图纸列表中删除指定图纸，会删除图纸布局和图形文件
6、在恢复选定命名图层状态时，可以指定所要恢复的图层状态设置和图层特性，下面哪项
不是？D
A、开/关、冻结/解冻、锁定/解锁 B、打印/
不打印第4题图C、颜色、线型、线宽 D图层名称
7、在坐标（5，-2）中，-2代表哪个轴的坐标？B
A、X轴 B、Y轴 C、Z轴 D任意轴
8、系统默认的填充图案与边界是？A
A、关联的，边界移动图案随之移动 B、不关联
C、关联，边界删除，图案随之删除 D关联，内部孤岛移动，图案不随之移动
9、在一张复杂图样中，要选择半径为小于10的圆，如何快速方便的选择？C
A、通过选择过滤
B、进入快速选择，“对象类型”选择“圆”，“特性”中选择“直径”，“运算符”选择“<
小于”，“值”中输入10，点击确定
CAD复习题
建筑CAD复习题
一、判断题
1 在绘图时，一旦打开正交方式ORTHO后，屏幕上只能画水平线和垂直线。______
2 特殊点一定要在执行绘图命令和编辑命令等后才能捕捉。______
3 所有的图层都能被删除。______
4 用Ltscale命令可调整中心线、虚线等不连续线型在屏幕上显示的间隙大小。______
5 执行ZOOM命令后，图形在屏幕上放大缩小的结果和执行SCALE命令结果一样。
______
6 MIRROR，OFFSET，ARRAY命令实际上都是广义的物体复制命令。______
7 在同一张图纸上不能同时存在不同字体的文字。______
8 图块在插入到图中时可调整图块中图形的大小和角度。______
9 LENGTHEN命令不能改变圆弧的长度。______
10 用MLINE命令只能同时绘制两条线。______
11 除0层外，用户自定义的图层均可被冻结。____
12 ZOOM-EXTENTS命令可将当前文件内的所有图形在视区内极大限度地显示出来。
_____
13 在一张图中不能用DTEXT命令写不同样式的文字。______
14 STRETCH命令只能将实体拉长。______
15 执行HATCH命令后所选区域内仍然一片空白，原因之一是SCALE值选用不当。______
16 执行ZOOM↙2↙操作后图形的实际尺寸被放大了2倍。______
17 只有在插入图块时选中EXPLODE选项才能在以后对该图块作部分编辑处理。______
18 把正在编辑的图形保存到磁盘上而不退出图形编辑，只能使用SAVE命令。______
19 OOPS能把上一次被ERASE命令删除的实体恢复出来，且只能恢复一次。______
20 执行SOLID命令后不希望所画的图形在其内部进行填充，则必须设置变量FILL为ON。
______
21 在FORMAT/UNITS中设置好数值精度后将对测量坐标和尺寸标注都起作用。______
E算量疑难杂症解决方法
1
【E算量】简介：
1、基于Excel + AutoCAD双平台开发，简单易用、数据清晰
2、含计算稿、CAD提取、电气工程、给排水、通风工程、土建工程、方格网表、钢筋表、钢结构表等；可用于各个专业，尤其适合做决算
3、可直接打开CAD图，从CAD图提取长度、面积、个数、标注等数据到表格里
4、“公式”窗口里包含了大量常用公式，可预置多行参数，实现"一量多算"
5、所有表格都可运用“序号小计法”，可分级统计工程量，实现层次化计算
6、计算稿有多种汇总方式，如可按清单、按定额、按编码、按名称、按序号汇总
7、参数表可一次性算完相关工程量，利用强大的“分类汇总”，可按规格汇总工程量
8、电气工程表，输入配管、自动计算配线；自动按规格汇总，并按设置表排序
9、通风工程表，可自动计算风管厚度，一次算出风管、保温层工程量，并自动汇总
10、给排水工程表，含计算稿所有功能，且可自动分规格汇总
11、有强大的审查功能，如可反查工程量来源、检查计算式错误等
12、在“清单、定额”窗口里，可下载全国各地库
产品网站：请加算量群.(山东):2
可和群里同行多多交流
v1.0 可编辑可修改
2 E算量工程就是excel文件，也可直接用excel打开。
新锁外壳是合金的，比原塑料更牢些
试用版可免费用一月左右，可做实际工程
不插锁相当于试用版，可免费用50次左右，
1、便于客户试用
2、便于正式客户偶尔忘记带锁，也可用下（次数有限，请尽量插锁，以免真的忘记带锁用不了）
（我们是让人用好再说，一些朋友错觉一直不用插锁）
选择图块、按ctrl+1，不同图块分解方法不同：
块参照(即普通图块)分解方法：
1、输入CAD命令：x 分解图块
2、若方法1不行，点E算量CAD窗口按钮 -》再点下被锁定区域
外部块分解方法：
1、先输入xr命令，每个外部块都点右键菜单-》绑定（外部块将转化为普通图块）
2、再输入 x 分解图块
解决DXF导入到POWER PCB尺寸不对问题
解决DXF文件导入到POWER PCB内尺寸不对问题
Auto Cad文档转成DXF文件导入到POWER PCB使用时，会出现尺寸
对不上的问题，一般可有以下二种方法可以解决此问题：
一、修改AUTO CAD文件：
1、 打开Auto Cad文档；
2、 删除不需要部份；
3、 输入无模指令“X”并按空格把图形打散；
4、 选取要保留部份的文件；
5、 按空格确定；
6、 选取中图档，在图层特性管理器中选择0和Bylayer，并把Bylayer设为
实线；见下图：
7、 在菜单栏内点“文件-绘图实用程序-清理”：
8、 在弹出窗口内点
“全部清理”后关闭窗口， 9、 在菜单内选择“绘图-块-
创建”
10、
弹出窗口；
11、 选中图档，并把原点设为0，0； 12、 选中图档，键入无模指令“W”+空格，弹出窗口：（注意单位喔）
13、 关闭文档，并打开新的块文档，
14、 把此文档另存为一个扩展名为DXF的文档；
15、 打开POWER PCB,选择“Import”导入此DXF文件即可开始使用罗：
二、这种方法最简单，将DXF原文档放大39.37倍再导到POWERPCB
中去即可：
1、用AUTO CAD打开DXF文档；
2、选中需要导出的文件；
3、输入“SC+空格”指令；
4、根据提示指定基点；
5、输入“39.37+回车”；
6、此时你的文件即放大了39.37倍；
7、以DXF格式存档；
8、导入到POWERPCB中，将Mils修改为Metric即可；
9、使用Dimensioning Toolbar工具测量一下图档的尺寸，呵呵，就是
原来在AUTO CAD时的尺寸啦。
************************************************************ 更多使用中的问题，大家共同讨论！
************************************************************
最全CAD指令快捷键(图文讲解)
文档供参考，可复制、编制，期待您的好评与关注！

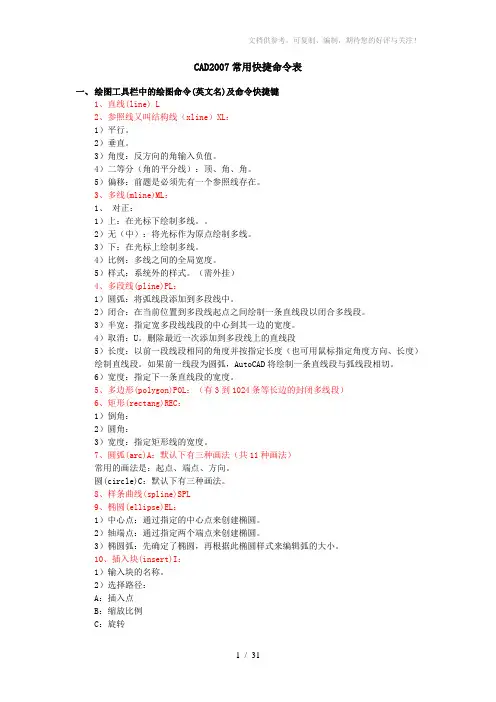

1 / 31 CAD2007常用快捷命令表
一、 绘图工具栏中的绘图命令(英文名)及命令快捷键
1、直线(line) L
2、参照线又叫结构线（xline）XL：
1）平行。
2）垂直。
3）角度：反方向的角输入负值。
4）二等分（角的平分线）：顶、角、角。
5）偏移：前题是必须先有一个参照线存在。
3、多线(mline)ML：
1、 对正：
1）上：在光标下绘制多线。。
2）无（中）：将光标作为原点绘制多线。
3）下：在光标上绘制多线。
4）比例：多线之间的全局宽度。
5）样式：系统外的样式。（需外挂）
4、多段线(pline)PL：
1）圆弧：将弧线段添加到多段线中。
2）闭合：在当前位置到多段线起点之间绘制一条直线段以闭合多线段。
3）半宽：指定宽多段线线段的中心到其一边的宽度。
4）取消：U。删除最近一次添加到多段线上的直线段
5）长度：以前一段线段相同的角度并按指定长度（也可用鼠标指定角度方向、长度）绘制直线段。如果前一线段为圆弧，AutoCAD将绘制一条直线段与弧线段相切。
6）宽度：指定下一条直线段的宽度。
5、多边形(polygon)POL：（有3到1024条等长边的封闭多线段）
6、矩形(rectang)REC：
1）倒角：
2）圆角：
3）宽度：指定矩形线的宽度。
7、圆弧(arc)A：默认下有三种画法（共11种画法）
常用的画法是：起点、端点、方向。
圆(circle)C：默认下有三种画法。
8、样条曲线(spline)SPL
9、椭圆(ellipse)EL：
1）中心点：通过指定的中心点来创建椭圆。
2）轴端点：通过指定两个端点来创建椭圆。
3）椭圆弧：先确定了椭圆，再根据此椭圆样式来编辑弧的大小。
10、插入块(insert)I：
1）输入块的名称。
2）选择路径：
A：插入点
B：缩放比例
C：旋转 文档供参考，可复制、编制，期待您的好评与关注！
cad2010题库2010[1].6.106
![cad2010题库2010[1].6.106](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/a92e30896529647d2728522c.webp)
1 有3个不共圆心的圆，然后单击“圆心”几何约束，首选选择a，将圆a和圆b共圆心。然后继续单击“圆心”几何约束，选择c，则a，b，c共圆圆心的坐标是？
圆a的圆心
圆b的圆心
圆c的圆心
第二次首先单击的圆圆心
2 图纸集或图纸集参照的图形文件在进行电子传递时相对于单个图形文件，”创建传递“对话框不同的选项是
文件树
文件表
文件表与文件树
图纸
3 在如图所示的图形中，a弧长为多少？
80.89
88.09
40.44
45.04
4 使用qselect命令进行快速选择时，选定对象类型和特性后，运算符中的“通配符匹配“在哪种情况下才会出现？
圆形图形
可编辑的文字字段
多段线
图形中存在较多名称类似的图元
5 将如图所示的夹点b编辑到点c，则线段ac的长度是多少？
12.6
25.6
38.2
44.9
6 按如下要求创建螺旋体实体，然后计算其体积。其中螺旋线底面直径是100，顶面的直径是50，螺距是5，圈数是10，丝径直径是？
968.34
16657.68
25678.35
69785.32
7 绘制如图所示图形，求L值
53.5386
53.5387
53.5388
53.5389
8 下列哪个命令可以实现：修改三维面的边的可见性
EDGE
PEDIT
3DFACE
DDMODIFY
9 定义动态块的线性参数，该参数的值集中距离类型有？
无
增量
列表
以上都是
10 能否将如图所示的线段AB、BC使用JOIN命令合并到一起
可以
不可以
不一定
以上说法都是错误的
11 按如图所示创建实体，然后将其中的圆孔内表面绕其轴线倾斜-5度，最后计算实体的体积
153680.25
189756.34
223687.38
278240.42
12 以下哪个命令可以实现相同与移动命令的操作
镜像
旋转
偏移
拉伸
13 使用move移动一个图形，指定移动的基点坐标为（30，80），第二点位置为（@60《45》，则移动后的基点坐标是多少？
CAD工程师题库
序号问题描述选项一1下列关于被固定约束的圆心的圆说法错误的是：可以移动圆2不可以编辑标注约束的？名称3几何约束栏设置不包括：垂直4下列不是自动约束类型的是：共线约束5在标注样式设置中,将调整下的“使用全局比例”值增大,将改变尺寸的哪些内容：使所有标注样式设置增大6
若尺寸的公差是20±0.034,则应该"公差"页面中,显示公差的什么设置？
在标注样式“公差”上偏差中输入0.015，下偏差中输入0.021，则标注尺寸公差的结果上偏差0.015，下偏差0.02110一条长100mm的直线，如果在标注样式设置中，将换算单位的前缀添加%%C后，尺寸显示为：100[Φ4]11
如图所示，标注样式文字位置应该设置为：
12如图所示的两个标注，其标注的直线长度相同，而现实的数值不一样，不可能的原因是：两个标注的标注线性比例不同
13按如图所示设置文字样式，则文字的宽度因子是：
如果需要书写mn，那么需要在“文字编辑器”中输入（ ），然后再进行格式堆叠。
31如图所示，利用Copy命令对图中的圆进行复制操作时，指定圆心作为基点，系统要求指定第二点时直接按Enter键结束，则复制出的圆心坐标是：
32如图所示，小圆半径为15，则大圆半径为： 130.52737弦长为50，包角为100°的圆弧半径是多少？57.01538在进行打断操作时，系统要求指定第二打断点，这时输入了@，然后回车结束，其结果是：没有实现打断39在试图用修剪（trim）命令将左图编辑成右图时，一直无法完成，问题很可能是： 如图所示，将图形中的矩形向左平移30后与三角形的交点有几个？ 4
如图所示，将图形中的矩形向左平移30后与三角形的交点有几个？
46
如图所示边长是：
如图所示，采用的多线编辑方法分别是：
54图案填充的图案为ANSI32，角度为45，其填充后正确的图形是：
CAD渲染教程
渲染教程之三---金属和玻璃的渲染技巧及八件作品［本文已收录教程库］
作者：dengdinghui（邓定辉） 发表于 2008-9-11 09:53
网址：/thread-203369-1-1.html
题外话：此教程曾由jxjjmlx版主转发过，本来不打算再发，但是为保持【渲染教程】的连续性，特更新帖子中的8个玻璃件作品，还是重发此贴吧。
正文：
AutoCAD 2007版由于渲染器变了，其材质与渲染方法都跟着变，初接触时往往无所适从，特别是金属材质和玻璃材质很难寻找和恰当渲染。笔者常见有的网友求助这个问题，特将07版金属材质和玻璃材质的渲染技巧介绍于后，望能有助于会员。
一、金属材质的渲染技巧
1、CAD2007自带金属材质的应用
（1）采用CAD自带的金属材质样例渲染金属件
在“面板—金属材质（样例）”中，07版的金属材质只有：金属结构构架.钢、装饰金属.铜、装饰金属.青铜、装饰金属.黄铜共四种，这是日常生活中常用的金属材质。
在材质编辑器的“样板”中采用“高级金属”，环境光、漫射项中钩选“随对象”，反光度80左右，其它参数为默认值，则渲染出的钢、铜、青铜、黄铜4种配件如（图1）所示：
其中：金属结构构架.钢，漫射颜色为紫色，如果钩选“漫射”就可以随配件的三维线框色变化，上面第一个配件的线框色为ByLayer，如果将其色改为：黄色、23＃色、21＃色、41＃色、61＃色，则渲染的颜色就随之变化如（图2）所示。
改变颜色的方法：激活三维对象后，右击鼠标调出“特性”对话框，在第一行“颜色”框中浏览和选择要用的颜色即可（以下提到的着色方法也同之）。
此一特性，适合于用户按需要的色泽渲染对象。上述渲染是在材质编辑器的“样板”中采用“高级金属”方式，而反光度为80左右。如果选择“真实金属”方式，则反光度宜低（20以下），否则无光泽。
（2）、采用CAD自带的金属材质库渲染金属件
CAD2007自带的“金属 - 材质库”有23种金属，除上面已列的4种常用的外，一般都是专业所用。下面将装饰金属铝、装饰金属方格板、装饰金属铝合金、装饰金属不锈钢、装饰金属镀锌、装饰金属网格、装饰金属风化等材质渲染的彩图列下（图3）所示：
CAD练习题
1 1、 实体编辑命令“solidedit”可以编辑三维实体对象及其元素，除了实体的：(D)
A、 面 B、边 C、体 D、点
2、 拉长命令“lengthen”修改开放曲线的长度时有很多选项，除了：(B)
A、 增量 B、 封闭 C、 百分数 D、 动态
3、 多段线命令 “pline”的系统默认命令别名是：(B)
A、 p B、pl C、pli D、 d
4、 下列哪个项目不能用块属性管理器进行修改：(C)
A、 属性的可见性 B、 属性文字如何显示
C、 属性所在的图层和属性行的颜色、宽度及类型 D、 属性的个数
5、 在布局中视口的形状：(A)
A、 通常用矩形 B、 必须是矩形 C、不能包括圆弧边界 D、不能包括样条边界
6、 如果三维实体无效则不能编辑对象，可以检查实体对象是否是有效的三维实体对下列哪个命令：(A)
A、 实体编辑命令“solidedit”的检查选项 B、核查命令“audit”
C、 修复命令“recover” D、列表显示命令“list”
7、 多次复制“copy”对象的选项为：(A)
A、 m B、d C、p D、c
8、可以选择现在对象作为新的边界或指定新的边界来剪裁视口，命令是：(A)
A、 vpclip B、vports C、pagesetup D、vplayer
9、创建对象编组和定义块的不同在于：(C)
A、 是否定义名称B、 是否选择包含对象C、 是否有基点 D、是否有说明
浩辰ICAD常见问题解答汇总
浩⾠ICAD常见问题解答汇总
浩⾠ICAD常见问题解答
1、浩⾠ICAD标准版和专业版有什么区别？
答：浩⾠ICAD专业版⽐标准版增加了三维实体的创建和编辑。如果需要进⾏三维实体设计或打开包含三维实体的图形，建议
安装专业版。如果没有三维实体，建议安装标准版，标准版⽀持三维多段线和三维⾯。
2、⽤户提出的问题是否能及时修改？
答：⽤户提出的问题反馈到开发部门后⾸先会研究产⽣问题的原因，确定是否是浩⾠ICAD ⾃⾝的问题，如果确实是浩⾠ICAD软件的问题，将根据问题的类型、严重性、普遍性和修改的难易程度进⾏分类和分级，列⼊修改计划，分配给相关的开
发⼈员。对于⽐较严重、⽐较普遍的问题会优先修改，当然⽐较易修改的问题会迅速进⾏修改。开发部门会定期推出升级版
（按计划是2个⽉⼀次），但有特殊情况，如针对⼀些特殊情况，也会根据客户的需求和及时推出升级包。
3、浩⾠ICAD对软硬件有什么要求？
答：浩⾠ICAD是具有国产⾃主版权的CAD平台软件，对软硬件环境要求如下：
(1)硬件要求
名称基本要求推荐要求
机型Pentium Pentium III 700以上
内存64M 256M以上
硬盘100M 1G以上
图形卡SVGA OpenGL兼容
显存2M 32M以上
显⽰器14″17″
绘图设备可使⽤各种⿊⽩喷墨打印机或绘图仪输出施⼯图。
(2)软件要求
操作系统Windows 98/2000/XP
建议使⽤Windows 2000/XP
4、浩⾠ICAD系列软件的试⽤版和正式版有什么区别？
答：浩⾠ICAD系列软件的试⽤版的功能和正式版是⼀样的，唯⼀的不同是有使⽤期限的设置，从安装软件之⽇起计算可免费
使⽤30天。在试⽤期内没有任何功能限制，提⽰输出注册号号时直接单击确定就可以使⽤。使⽤版从功能上与正式版唯⼀的
不同就是双击图形⽂件⽆法直接启动ICAD软件。试⽤期满后如获取正式授权或加密锁，将⽆法使⽤。
5、浩⾠ICAD系列软件的注册号是否⼀直有效？
答：浩⾠ICAD的注册号是与计算机⼀⼀对应的。⼀旦输⼊注册号，如果没有更换硬件或重新安装操作系统，重新安装浩⾠ICAD不必重新输⼊注册号，升级版本注册⽅式有变化除外。如果只是重新安装了操作系统，原来算的注册号仍然有效，只需
