聚丙烯酸酯乳液
聚丙烯酸酯乳液
本品系用丙烯酸酯、甲基丙烯酸酯共聚而成，并采用特殊工艺及专用乳化剂及助剂制成的以水为介质的乳液。
技术指标
外 观： 乳白色、无沉淀的乳液
固体含量（%）： 39~41
粘度（涂-4杯，25oC/秒）： 12.6±0.5s
密 度： ≥1.056g/cm3
贮 存 稳 定 性： 5~40oC三个月无明显沉析；
特点和用途
在建筑防腐工程中聚丙烯酸酯乳液用来制作聚合物水泥砂浆。聚丙烯酸酯乳液水泥砂浆又称丙乳砂浆，它具有良好的粘结性、防渗性、防老化性和耐蚀性。
丙乳砂浆与钢铁的粘结力比普通水泥砂浆高1倍以上，与老砂浆的粘结力高2-4倍。丙乳砂浆的抗裂性、抗碳化性和密实性均比普通水泥砂浆有明显提高。丙乳砂浆有良好的抗冻性。
使用方法
聚丙烯酸酯乳液腻子和砂浆的参考配比：
材料名称 聚丙烯酸酯乳液腻子 聚丙烯酸酯乳液砂浆
525普通硅酸盐水泥 100 100
聚丙烯酸酯乳液 25-35 25-38
消泡剂 0.3 0.3
碳酸钙粉 100-200 -
黄砂 - 100-150
水 0.10 0-10
搅拌时先将水泥与砂子或粉料干拌均匀，再将聚丙烯酸酯乳液和水倒入拌和。拌好的料要在45min内用完。
施工的基层必须洁净，表面必须潮湿但无积水。施工后潮湿养护。
包装和贮存
50Kg塑料桶或200Kg塑料包装
本产品应保存在通风干燥的室内，防止日晒，在5-30环境下运输和储存。
有效期自生产日起六个月。
核壳型聚丙烯酸酯乳液的耐水性能研究
第２８卷第３期 胶体与聚合物 ２０１０年９月 Ｃｈｉｎｅｓｅ Ｊｏｕｒｎａｌ ｏｆ Ｃｏｌｌｏｉｄ＆ｐｏｌｙｍｅｒ Ｖｏ１．２８ Ｎｏ．３ Ｓｅｐ．２０１０
ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００９—１８１５．２０１０．０３．００４
核壳型聚丙烯酸酯乳液的耐水性能研究
段芳勇 ，２于杰 甘华华 ，２鲁圣军 ，２
（１贵州大学材料科学与冶金工程学院贵州贵阳５５０００３
２国家复合改性聚合物材料工程技术研究中心贵州贵阳５５００１４）
摘要：采用种子乳液二阶段聚合法，制备了经丙烯酸（ＡＡ）／丙烯酰胺（ＡＭ）交联、具有核壳结构的甲基丙烯
酸甲酯（ＭＭＡ）／丙烯酸丁酯（ＢＡ）／丙烯腈（ＡＮ）复合乳液，研究了核壳软硬单体比、ＡＮ及壳层中交联单体ＡＭ
含量对乳胶膜吸水率的影响。结果表明：乳胶膜吸水率主要受壳层软硬单体比例的影响，软硬单体比值越小，
乳胶膜的吸水率越低；丙烯酸／丙烯酰胺复合交联剂对乳胶膜吸水率的影响不明显；功能单体丙烯腈可明显
降低乳胶膜的吸水率，乳胶膜吸水率随丙烯腈含量的增加而逐渐降低，最低达到９．４０％。
关键词：种子乳液；丙烯酸酯乳液；核壳结构；吸水率
中图分类号：ＴＱ３１６．３３＋４ 文献标识码：Ａ 文章编号：１００９—１８１５（２０１ ｏ）０３．０１０９．０４
以丙烯酸酯共聚乳液为基料的防水乳液具
有耐酸性、耐碱性和耐水性好、低温柔韧性佳、耐
候耐久性能优异、无环境污染等优点，在建筑防
水材料、聚合物水泥防水涂料、织物防水整理剂
和防水粘合剂等领域应用广、泛【 。丙烯酸酯乳液
防水性主要取决于耐水功能单体（如丙烯腈、苯
酚、三聚氰胺及有机硅单体等）的用量与交联单
体（如丙烯酸、丙烯酰胺等）的组成。核壳结构乳
液属于异种分子复合乳液，具有一般无规共聚
物、机械共混物难以得到的优异性能 。核壳软
硬单体组成对乳胶膜耐水性、成膜性及强度等性
能影响很大［６，７１。
本文固定软硬单体的总量，采用半连续法，
丙烯酸酯的乳液聚合
1/51/5

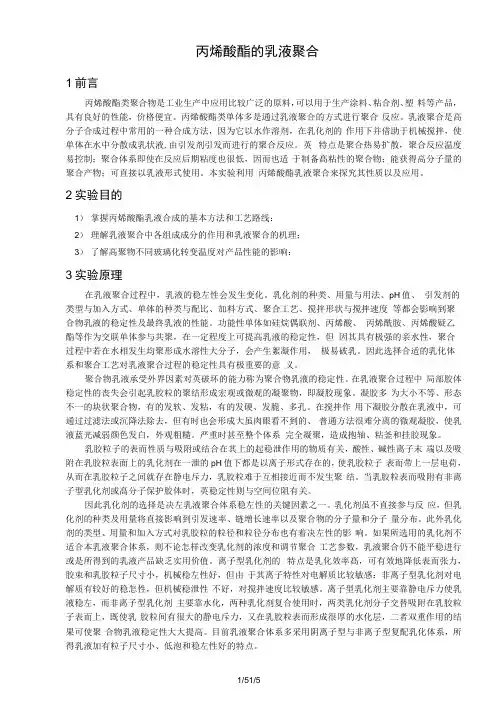

丙烯酸酯的乳液聚合
1前言
丙烯酸酯类聚合物是工业生产中应用比较广泛的原料，可以用于生产涂料、粘合剂、塑 料等产品，具有良好的性能，价格便宜。丙烯酸酯类单体多是通过乳液聚合的方式进行聚合 反应。乳液聚合是高分子合成过程中常用的一种合成方法，因为它以水作溶剂，在乳化剂的 作用下并借助于机械搅拌，使单体在水中分散成乳状液,由引发剂引发而进行的聚合反应。英 特点是聚合热易扩散，聚合反应温度易控制；聚合体系即使在反应后期粘度也很低，因而也适 于制备髙粘性的聚合物；能获得高分子量的聚合产物；可直接以乳液形式使用。本实验利用 丙烯酸酯乳液聚合来探究其性质以及应用。
2实验目的
1） 掌握丙烯酸酯乳液合成的基本方法和工艺路线：
2） 理解乳液聚合中各组成成分的作用和乳液聚合的机理；
3） 了解高聚物不同玻璃化转变温度对产品性能的影响：
3实验原理
在乳液聚合过程中，乳液的稳左性会发生变化。乳化剂的种类、用量与用法、pH值、 引发剂的类型与加入方式、单体的种类与配比、加料方式、聚合工艺、搅拌形状与搅拌速度 等都会影响到聚合物乳液的稳定性及最终乳液的性能。功能性单体如硅烷偶联剂、丙烯酸、 丙烯酰胺、丙烯酸疑乙酯等作为交联单体参与共聚，在一定程度上可提高乳液的稳定性，但 因其具有极强的亲水性，聚合过程中若在水相发生均聚形成水溶性大分子，会产生絮凝作用， 极易破乳。因此选择合适的乳化体系和聚合工艺对乳液聚合过程的稳定性具有极重要的意 义。
聚合物乳液承受外界因素对英破坏的能力称为聚合物乳液的稳定性。在乳液聚合过程中 局部胶体稳定性的丧失会引起乳胶粒的聚结形成宏观或微观的凝聚物，即凝胶现象。凝胶多 为大小不等、形态不一的块状聚合物，有的发软、发粘，有的发硬、发脆、多孔。在搅拌作 用下凝胶分散在乳液中，可通过过滤法或沉降法除去，但有时也会形成大虽肉眼看不到的、 普通方法很难分离的微观凝胶，使乳液蓝光减弱颜色发白，外观粗糙。严重时甚至整个体系 完全凝聚，造成抱轴、粘釜和挂胶现象。
药用聚丙烯酸酯乳液的合成与表征
第２２卷第５期 ２００８年ｌＯ月 高校化学工程学报 Ｊｏｕｒｎａｌ ｏｆＣｈｅｍｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ ｏｆＣｈｉｎｅｓｅ Ｕｎｉｖｅｒｓｉｔｉｅｓ ＮＯ．５ Ｖ０１．２２ Ｏｅｔ． ２００８
文章编号：１００３－９０１５（２００８）０５．０８１６－０６
药用聚丙烯酸酯乳液的合成与表征
李华，许军，李长胜，王传兴，武玉民 （青岛科技大学化工学院， 山东青岛２６６０４２）
摘要：利用衣康酸２ｉＥＴ酯（ＤＢＩ）与丙烯酸乙酯（ＥＡ）、甲基丙烯酸甲酯（ＭＭＡ）以及丙烯酸（ＡＡ）为单体，选择十二烷
基硫酸钠（ＳＤＳ）和聚Ｚ．－醇辛基苯基醚（ｏＰ．１Ｏ）为复合乳化体系，过硫酸钾（ＩＣＰＳ）为引发剂，通过种子乳液聚合方法制备 了固含量约为３１．４８％的ＥＡ ０ Ａ／ＡＡ，ＤＢＩ四元共聚物乳液。系统考察了反应条件对单体转化率和平均粒径的影响， 借助于粒度分布仪、差示扫描热分析仪（ＤＳＣ）、凝胶色谱（ＧＰＣ）、透射电镜（ＴＥＭ）和红外光谱仪（ ）表征了 ＥＡ ｄＭ＾伪＾，ＤＢＩ共聚物乳液的特性：玻璃化转变温度 为６．２７＂Ｃ，共聚物的相对分子质量 ＝７．８４２８×１０ ， ＝３．３３７３×１０ ，分散性ｐ ／ －２．３５，乳胶粒呈球形，平均粒径为１００ ｎｍ。确定了较佳的反应条件为：乳化
剂用量为４．５％－．５．５％，引发剂用量为０．４５％－－０．５５％，ＡＡ用量为１．Ｏ％，ＤＢＩ用量为０．５％。此时，粒径分布较窄，乳液 性能优良。实验结果表明，加入极少量的农康酸二正丁酌可使共聚物膜的吸水率明显降低。 关键词：衣康酸二正丁酯；种子乳液聚合；薄膜包衣；丙烯酸酯 中图分类号：０６４８．２３；ＴＱ３６１．３３３ 文献标识码：Ａ
Ｓｙｎｔｈｅｓｉｓ ａｎｄ Ｃｈａｒａｃｔｅｒｉｚａｔｉｏｎ ｏｆ ａ Ｐｈａｒｍａｃｅｕｔｉｃａｌ Ｐｏｌｙａｃｒｙｌａｔｅ Ｅｍｕｌｓｉｏｎ
ＬＩ Ｈｕａ，ＸＵ Ｊｕｎ，ＬＩ Ｃｈａｎｇ－ｓｈｅｎｇ，ＷＡＮＧ Ｃｈｕａｎ－ｘｉｎｇ，ＷＵ Ｙｕ－ｍｉｎ （Ｃｏｌｌｅｇｅ ｏｆ Ｃｈｅｍｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｑｉｎｇｄａｏ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ，Ｑｉｎｇｄａｏ ２６６０４２，Ｃｈｉｎａ）
举例说明经典乳液聚合
举例说明经典乳液聚合
经典乳液聚合是一种常见的化学反应过程，通过将乳液中的多个单体分子聚合在一起形成高分子化合物。这种聚合过程在化妆品、涂料、医药和塑料等领域有广泛的应用。下面列举了十个经典乳液聚合的例子。
1. 丙烯酸乳液聚合：将丙烯酸单体加入到乳液中，通过引发剂的作用，丙烯酸单体发生聚合反应，形成高分子聚丙烯酸。这种聚合反应常用于制备水性涂料和粘合剂。
2. 乳胶聚合：将丁苯乳液和丙烯酸单体加入到乳液中，通过引发剂的作用，丙烯酸单体发生聚合反应，形成高分子丁苯乳液。这种聚合反应常用于制备乳胶漆和乳胶胶水。
3. 乳胶乳化聚合：将丙烯酸单体和丁苯乳液加入到乳液中，通过引发剂的作用，丙烯酸单体发生聚合反应，形成高分子乳胶乳化聚合物。这种聚合反应常用于制备乳胶胶水和乳胶漆。
4. 乳液聚合制备聚醋酸乙烯酯：将乙烯单体加入到乳液中，通过引发剂的作用，乙烯单体发生聚合反应，形成高分子聚醋酸乙烯酯。这种聚合反应常用于制备胶粘剂和涂料。
5. 聚氨酯乳液聚合：将异氰酸酯和多元醇加入到乳液中，通过引发剂的作用，异氰酸酯和多元醇发生聚合反应，形成高分子聚氨酯。这种聚合反应常用于制备弹性体和涂料。
6. 聚丙烯酸酯乳液聚合：将丙烯酸酯单体加入到乳液中，通过引发剂的作用，丙烯酸酯单体发生聚合反应，形成高分子聚丙烯酸酯。这种聚合反应常用于制备胶粘剂和涂料。
7. 乳液聚合制备丙烯酸酯共聚物：将丙烯酸酯单体和其他单体加入到乳液中，通过引发剂的作用，各种单体发生共聚反应，形成高分子丙烯酸酯共聚物。这种聚合反应常用于制备胶粘剂和涂料。
8. 乙烯乳液聚合：将乙烯单体加入到乳液中，通过引发剂的作用，乙烯单体发生聚合反应，形成高分子聚乙烯。这种聚合反应常用于制备塑料和纤维。
9. 乳液聚合制备聚酰胺：将酰胺单体加入到乳液中，通过引发剂的作用，酰胺单体发生聚合反应，形成高分子聚酰胺。这种聚合反应常用于制备纤维和涂料。
10. 丙烯酸酯共聚物乳液聚合：将丙烯酸酯单体和其他单体加入到乳液中，通过引发剂的作用，各种单体发生共聚反应，形成高分子丙烯酸酯共聚物乳液。这种聚合反应常用于制备胶粘剂和涂料。
聚丙烯酸酯乳液在水利工程中的应用

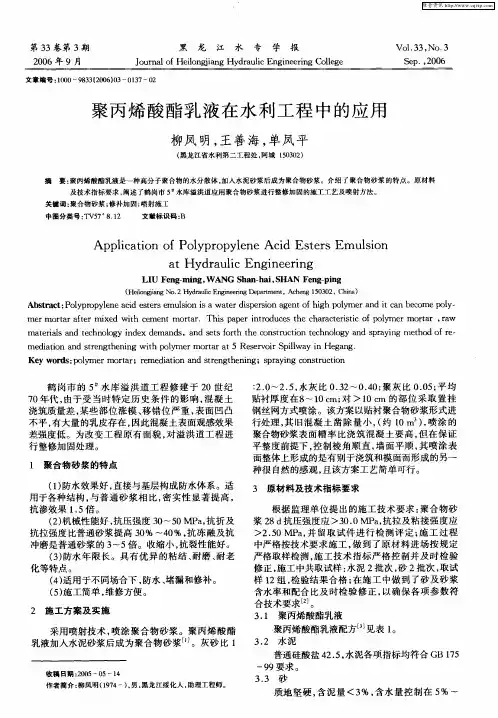

第３３卷第３期
２００６年９月 黑龙江水专 学报
］ｏｕｒｎａｌ ｏｆ Ｈｅｉｌｏｎｇｊｉａｎｇ Ｈｙｄｒａｕｌｉｃ Ｅｎｇｉｎｅｅｒｉｎｇ Ｃｏｌｌｅｇｅ Ｖｏ１．３３，Ｎｏ．３
Ｓｅｐ．，２００６
文章编号：１０００—９８３３１２００６｝０３—０１３７—０２
聚丙烯酸酯乳液在水利工程中的应用
柳凤明，王善海，单凤平
（黑龙江省水利第二工程处，阿城１５０３０２）
摘要：聚丙烯酸酯乳液是一种高分子聚合物的水分散体，加人水泥砂浆后成为聚合物砂浆。介绍了聚合物砂浆的特点。原材料
及技术指标要求，阐述了鹤岗市５ 水库溢洪道应用聚合物砂浆进行整修加固的施工工艺及喷射方法。
关键词：聚合物砂浆；修补加固；喷射施工
中图分类号：ＴＶ５７ ８．１２ 文献标识码：Ｂ
Ａｐｐｌｉｃａｔｉｏｎ ｏｆ Ｐｏｌｙｐｒｏｐｙｌｅｎｅ Ａｃｉｄ Ｅｓｔｅｒｓ Ｅｍｕｌｓｉｏｎ
ａｔ Ｈｙｄｒａｕｌｉｃ Ｅｎｇｉｎｅｅｒｉｎｇ
ＬＩＵ Ｆｅｎｇ—ｍｉＩ ，ＷＡＮＧ Ｓｈａｌｌ—ｈａｉ，ＳＨＡＮ Ｆｅｎｇ—ｐｉｎｇ
（Ｈｅｉｌｏｎｇｉｉａｎｇ Ｎｏ．２ Ｈｙｄｒａｕｌｉｃ Ｅｎｇｉｎｅｅｒｉｎｇ Ｄｅｐａｒｔｍｅｎｔ，Ａｃｈｅｎｇ １ ５０３０２，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ－Ｐｏｌｙｐｒｏｐｙｌｅｎｅ ａｃｉｄ ｅｓｔｅｒｓ ｅｍｕｌｓｉｏｎ ｉｓ ａ ｗａｔｅｒ ｄｉｓｐｅｒｓｉｏｎ ａｇｅｎｔ ｏｆ ｈｉｇｈ ｐｏｌｙｍｅｒ ａｎｄ ｉｔ ｃａｎ ｂｅｃｏｍｅ ｐｏｌｙ—
ｍｅｔ ｍｏｒｔａｒ ａｆｔｅｒ ｍｉｘｅｄ ｗｉｔｈ ｃｅｍｅｎｔ ｍｏｒｔａｒ．Ｔｈｉｓ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃ ｏｆ ｐｏｌｙｍｅｒ ｍｏｒｔａｒ，ｒａｗ
ｍａｔｅｒｉａｌｓ ａｎｄ ｔｅｃｈｎｏｌｏｇｙ ｉｎｄｅｘ ｄｅｍａｎｄｓ，ａｎｄ ｓｅｔｓ ｆｏｒｔｈ ｔｈｅ ｃｏｎｓｔｒｕｃｔｉｏｎ ｔｅｃｈｎｏｌｏｇｙ ａｎｄ ｓｐｒａｙｉｎｇ ｍｅｔｈｏｄ ｏｆ ｒｅ—
影响胶带用聚丙烯酸酯压敏胶乳液性能的因素分析
第４０卷第１１期
２０１２年６月 广州化工
Ｇｕａｎｇｚｈｏｕ Ｃｈｅｍｉｃａｌ Ｉｎｄｕｓｔｒｙ Ｖｏ１．４０ Ｎｏ．１ｌ
Ｊｕｎｅ．２０１２
影响胶带用聚丙烯酸酯压敏胶乳液性能的因素分析
叶少英，邱星林
（广州４￣－Ｙ－研究设计院，广东 广州 ５１００５５）
摘 要：分析了影响聚丙烯酸酯压敏胶乳液产品性能的主要因素，并通过实验分析了反应温度、种子乳液量和阻聚剂量与产品
性能之间的关系。结果表明：胶带用聚丙烯酸酯压敏胶乳液的反应温度在８３～８８℃，种子乳液量在１０％时，乳液的初粘力、剥离力、
持粘力达到平衡。
关键词：聚丙烯酸酯；压敏胶；阻聚剂；种子乳液
中图分类号：ＴＱ４３ 文献标识码：Ａ 文章编号：１００１—９６７７（２０１２）１１—０１０３—０２
Ａｎａｌｙｓｉｓ ｏｎ Ｉｎｆｌｕｅｎｃｉｎｇ Ｆａｃｔｏｒｓ ｏｆ Ｐｒｏｐｅｒｔｉｅｓ ｏｆ Ｐｏｌｙａｃｒｙｌａｔｅ Ｅｍｕｌｓｉｏｎ
ｆｏｒ Ｐｒｅｓｓｕｒｅ—ｓｅｎｓｉｔｉｖｅ Ａｄｈｅｓｉｖｅｓ Ｔａｐｅｓ
ＹＥ Ｓｈａｏ—ｙｉｎｇ，ＱＩＵ ｎｇ—ｆ 凡
（Ｇｕａｎｇｚｈｏｕ Ｒｅｓｅａｒｃｈ＆Ｄｅｓｉｇｎ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｃｈｅｍｉｃａｌ Ｉｎｄｕｓｔｒｙ，Ｇｕａｎｇｄｏｎｇ Ｇｕａｎｇｚｈｏｕ ５ １００５５，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｍａｉｎ ｉｎｆｌｕｅｎｃｉｎｇ ｆａｃｔｏｒｓ ｏｆ ｔｈｅ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｐｏｌｙａｃｒｙｌａｔｅ ｅｍｕｌｓｉｏｎ ｆｏｒ ｐｒｅｓｓｕｒｅ—ｓｅｎｓｉｔｉｖｅ ａｄｈｅｓｉｖｅｓ
ｔａｐｅｓ ｗｅｒｅ ａｎａｌｙｚｅｄ ａｎｄ ｔｈｅ ｅｆｆｅｃｔｓ ｏｆ ｒｅａｃｔｉｏｎ ｔｅｍｐｅｒａｔｕｒｅ，ｔｈｅ ａｍｏｕｎｔ ｏｆ ｓｅｅｄ ｅｍｕｌｓｉｏｎ ａｎｄ ｔｈｅ ｄｏｓａｇｅ ｏｆ ｐｏｌｙｍｅｒｉｚａｔｉｏｎ
ｉｎｈｉｂｉｔｏｒ ｏｎ ｔｈｅ ｐｒｏｄｕｃｔｓ ｐｒｏｐｅｒｔｉｅｓ ｗｅｒｅ ａｌｓｏ ｄｉｓｃｕｓｓｅｄ ｔｈｒｏｕｇｈ ｔｈｅ ｅｘｐｅｒｉｍｅｎｔａｌ ｒｅｓｅａｒｃｈ．Ｉｔ ｗａｓ ｆｏｕｎｄ ｔｈａｔ ｔｈｅ ｉｎｉｔｉａｌ
新型复合材料-纳米TiO2／聚丙烯酸酯复合乳液的研究
１２ 内蒙古石油化工 ２００８年第１６期
新型复合材料一纳米Ｔｉ０２／聚丙烯酸酯复合乳液的研究
陈秋月
（内蒙古工业大学化工学院，呼和浩特０１００５１）
摘要：实验以乳液聚合法制备了纳米ＴｉＯ。／聚丙烯酸酯复合乳液，发现将未经任何改性处理的纳
米ＴｉＯ。与单体共同发生聚合发应，当添加量在一定范围之内时，可以得到稳定的无机一有机纳米复合 乳液，且涂膜性能优良。
关键词：纳米ＴｉＯ ／聚丙烯酸复合乳液；纳米粒子；乳液聚合
前言
各种复合材料以其独特的优点越来越受到人们
的关注，近年来，无机一有机复合高分子乳液也发展 迅速，它结合了有机高分子乳液成膜性好、涂膜透明
性、柔韧性优良和无机物的不燃性、耐摩擦性、耐溶
剂性、耐候性、硬度高等优点，从而更加拓宽了其应
用范围，而人们对纳米物质的研究也正崛起，将纳 米级的无机物在聚合物乳液中分散，因纳米材料具
有的特殊性能，可以将无机、有机、纳米粒子三方面 的特性结合起来，成为聚合物基纳米的乳液型新型
复合材料，它能全面改善聚合物的综合性能，为聚合 物的增强、增韧改性及功能化改性提供了新的途径。
这类新材料有广泛应用潜力，能拓宽应用领域，前景 看好Ｑ ，有关这方面的研究已经成为材料科学领
域研究中的一个热点。
１实验部分
由于纳米复合乳液体系的复杂性，至今能成功
制备稳定而且可以使用的文献报道并不多，研究还 存在很多不足。 。实验研究了添加纳米ＴｉＯ。的聚
丙烯酸酯乳液。纳米ＴｉＯ 的杀菌能力、很强的紫外 线屏蔽作用和化学惰性，使得它的加入不仅可以像
普通的无机物一样提高乳液的性能，而且会赋予乳 液崭新的功效，所以其应用前景较前者更为广阔。目
前，对于纳米ＴｉＯ。／有机物复合乳液的报导不多，并
存在许多问题，如ＴｉＯ。在乳液中并没有全部达到纳 米级分散、粒子在聚合过程中发生团聚，造成粒径增
长，有大量残渣产生等。 丙烯酸酯类化合物被广泛地应用于纺织、纤维、
涂料、粘合剂和塑料助剂等行业中。与其他有机物一 样有耐热性差，耐摩擦性不好，耐溶剂性差，硬度低
聚丙烯酸酯(ACR)乳液制备过程中乳化剂用量的研究
・１４４・ 广州化工 ２０１０年３８卷第５期 聚丙烯酸酯（ＡＣＲ）乳液制备过程中乳化剂用量的研究 魏文静 ，尤伟２，周博 ，李贤宇 ，李继友 ，王蕾’ （１天津渤海职业技术学院，天津３００４０２；２汉维艾施格科技（北京）有限公司，北京 １００１０１） 摘要：ＡＣＲ是由丙烯酸酯共聚组分所形成的核壳结构粒子，通常作为ＰＶＣ抗冲改性剂，ＡＣＲ的合成过程受各种因素影响，本 文主要讨论ＡＣＲ乳液制备过程中乳化剂的用量对其性能的影响。 关键词：聚丙烯酸酯；乳化剂浓度；乳液聚合；核壳结构 Ｅｍｕｌｓｉｆｉｅｒ ｏｆ Ｐｏｌｙａｃｒｙｌａｔｅ（ＡＣＲ）Ｅｍｕｌｓｉｏｎ ｄｕｒｉｎｇ Ｐｒｅｐａｒａｔｉｏｎ ＷＥＩ Ｗｅｎ—ｊｉｂｅ ，ＹＯＵ Ｗｅｉ ，ＺＨＯＵ Ｂｏ ，ＬＩ Ｘｉａｎ—ｙｕ ，ＬＩ Ｊｉ—ｙｏｕ ，ＷＡＮＧ Ｌｅｉ （１ Ｔｉａｎｊｉｎ Ｂｏｈａｉ Ｖｏｃａｔｉｏｎａｌ Ｔｅｃｈｎｉｃａｌ Ｃｏｌｌｅｇｅ，Ｔｉａｎｊｉｎ ３００４０２； ２ Ｈａｎｗｅｉ Ｅｒｓｈｉｇｓ ＦＲＰ Ｔｅｃｈｎｏｌｏｇｉｅｓ（Ｂｅｉｊｉｎｇ）Ｃｏ．，Ｌｔｄ．，Ｂｅｉｊｉｎｇ １００１０１，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：ＡＣＲ ｗａｓ ａ ｃｏｍｐｏｎｅｎｔ ｏｆ ａｃｒｙｌａｔｅ ｃｏｐｏｌｙｍｅｒ ｆｏｒｍｅｄ ｂｙ ｃｏｒｅ—ｓｈｅｌｌ ｓｔｒｕｃｔｕｒｅ ｏｆ ｐａｒｔｉｃｌｅｓ，ａｎｄ ｉｔ ｕｓｕａｌｌｙ ｕｓｅｄ ａｓ ＰＶＣ ｉｍｐａｃｔ ｍｏｄｉｆｉｅｒ．ＡＣＲ ｓｙｎｔｈｅｓｉｓ ｐｒｏｃｅｓｓ ｗａｓ ａｆｆｅｃｔｅｄ ｂｙ ｖａｒｉｏＨｓ ｆａｃｔｏｒｓ．Ｔｈｅ ｅｆｆｅｃｔ ｏｆ ｅｍｕｌｓｉｆｉｅｒ ｔｏ ｔｈｅ ｐｅｒ一 ￣ｒｍａｎｃｅ ｏｆ ＡＣＲ ｅｍｕｌｓｉｏｎ ｄｕｒｉｎｇ ｔｈｅ ｐｒｅｐａｒａｔｉｏｎ ｗａｓ￣ｃｕｓｅｄ ｏｎ． Ｋｅｙ ｗｏｒｄｓ：ｐｏｌｙａｃｒｙｌａｔｅ；ｅｍｕｌｓｉｆｉｅｒ ｃｏｎｃｅｎｔｒａｔｉｏｎ；ｃｏｒｅ—ｓｈｅｌｌ ｓｔｒｕｃｔｕｒｅ；ｂｌｅｎｄｉｎｇ ｍｏｄｉｆｉｃａｔｉｏｎ 核壳结构的聚丙烯酸酯（ＡＣＲ）因具有优良的耐候性，能显 著提高热塑性树脂（如ＰＶＣ）的抗冲击强度，优异的促进树脂塑 化性能以及极佳的增强树脂熔融强度性能等优点，从而被广泛 地用作ＰＶＣ等热塑性树脂的抗冲击改性剂和加工助剂…。 乳化剂是乳液聚合体系中最重要的部分，乳化剂对聚合物 乳液体系有着稳定作用，同时又不影响聚合反应 。为了提高 聚合物乳液的稳定性，最基本的前提是适当的乳化剂体系和适 量的乳化剂用量，而乳化剂又是影响聚合反应及聚合物乳液存 放稳定性的最重要的因素 。 １ 实验部分 丙烯酸丁酯（ＢＡ），工业品，北京东方化工厂（减压蒸馏精 制）；甲基丙烯酸甲酯（ＭＭＡ），工业品，北京东方化工厂（减压蒸 馏精制）；过硫酸钾（Ｋ Ｓ Ｏ ），化学纯，天津天大化工实验厂；去 离子水，工业品；复合乳化剂（Ｓ），工业品，北京试剂；粒径分析仪 （Ｚｅｔａｓｉｚｅｒ ３０００ＨＳＡ Ｍａｌｖｅｒｎ Ｉｎｓｔｒｕｍｅｎｔｓ）。 核壳型聚丙烯酸酯复合粒子（ＡＣＲ）的合成采用种子半连续 聚合法，即种子单体采用一次性加入，核层和壳层单体采用滴加 方式加料。聚合反应在装有搅拌器、温度计、回流冷凝器以及带 有恒压滴液漏斗的５００ｍＬ四口烧瓶中进行，四口烧瓶置于恒温 水浴中，温度由恒温仪控制，搅拌速率由搅拌调速器控制。先将 一定量的乳化剂在一定量去离子水中搅拌均匀后，加人四口瓶 中，水浴下搅拌２０ｍｉｎ，然后向反应瓶中加入一定比例的种子单 体，８０℃水浴下搅拌分散２０ｍｉｎ，加入定量引发剂溶液引发聚合， 种子聚合阶段开始。种子聚合阶段进行５５ｍｉｎ后向烧瓶中补加 引发剂溶液。继续反应５ｍｉｎ后种子聚合阶段结束。 随后向反应瓶内滴加核层单体，开始核层增长聚合阶段，中 间补加二次引发剂溶液。核层单体在１２０ｍｉｎ内全部滴入反应 瓶中，完成核层阶段聚合。然后加入壳层引发剂溶液，并滴加壳 层单体混合物（６０ｒａｉｎ内完成），壳层单体滴加完毕后，在反应温 度下保持６０ｍｉｎ后，自然冷却至室温后出料。 ２结果与讨论 ２．１ 乳化剂浓度对乳胶粒平均粒径间的影响 ＡＣＲ乳液的合成通常受到多方面影响，保持体系中其他因 素不变，采用单体连续加料方式，改变种子阶段乳化剂的浓度， 合成了一系列ＡＣＲ，可以得到了种子阶段乳化剂浓度与乳胶粒 平均粒径间的关系，如图１所示。从图１可以看出，ＰＢＡ／ＰＭＭＡ 体系合成的乳胶粒的最终平均粒径，都随着种子阶段乳化剂浓 度的增加，而逐渐减小。说明随着乳化剂浓度增大，胶束数目越 多，用于聚合的乳胶粒数目也越多，因此对于相同用量的聚合单 体，粒子的最终平均粒径减小。相对地，当乳化剂浓度减小到一 定程度时，乳液的稳定性会受到严重影响。乳胶粒子间可能会 出现黏着和凝聚，从而导致乳胶粒子最终粒径不均一。 量
SiO_2聚丙烯酸酯复合乳液的制备和表征
2012年 第16期 广 东 化 工
第39卷 总第240期 · 49 ·
SiO
2/聚丙烯酸酯复合乳液的制备和表征
冼杏仪
(广东省云浮市质计所 食品化工室，广东 云浮 527300)
[摘 要]通过半连续种子乳液聚合法，在SiO2溶胶存在情况下，利用有机硅单体乙烯基三乙氧基硅烷(A-151)的桥接作用，制备得到SiO2/
丙烯酸酯共聚物杂化乳液。对有机硅单体和二氧化硅用量对复合乳液稳定性能的影响进行了研究，采用投射电镜(TEM)和热重分析(TGA)对制备
得到的复合乳液的形貌和耐热性进行测试表征。结果表明：在有机硅单体乙烯基三乙氧基硅烷用量为总单体4.0 wt%，SiO2溶胶用量为单体15 wt%
以内，可制备出稳定的SiO2/丙烯酸酯共聚物杂化乳液。由于有机硅单体的桥接作用，部分SiO2粒子形成与乳胶粒上，形成草莓状的复合结构，
且复合乳液具有较高的耐热性。
[关键词]SiO2/聚丙烯酸复合乳液；草莓状结构；耐热性
[中图分类号]TQ [文献标识码]A [文章编号]1007-1865(2012)16-0049-02
Preparation and Characterization of SiO2/polyacrylate Hybrid Emulsion
Xian Xingyi
(Food and Chemical Department, Quality and Metrology Supervision Testing Institute of Yunfu Guangdong Province, Yunfu 527300, China)
Abstract: SiO2/polyacrylate hybrid emulsion was prepared by seeded semi-continues emulsion polymerization in the presence of nano-SiO2 sol and siloxane
聚苯基硅氧烷／聚丙烯酸酯复合乳液的合成与性能
第２４卷第１期 ２０１２年１月 化学研究与应用 Ｃｈｅｍｉｃａｌ Ｒｅｓｅａｒｃｈ ａｎｄ Ａｐｐｌｉｃａｔｉｏｎ Ｖ０１．２４．Ｎｏ．１ Ｊａｎ．，２０１２
文章编号：１００４—１６５６（２０１２）０１－０１１０－０４
聚苯基硅氧烷／聚丙烯酸酯复合乳液的合成与性能
吕红秋，高俊刚 ，张雪芳
（河北大学化学与环境科学学院，河北保定０７１００２）
摘要：本文以二苯基二甲氧基硅烷（ＤＰＤＭＳ）和 一甲基丙烯酰氧基丙基三甲氧基硅烷（ＭＡＰＴＭＳ）合成了具有 微交联结构的聚硅氧烷乳液，并以此为种子乳液再与丙烯酸酯类单体聚合，合成了稳定且性能优良的聚硅氧
烷／聚丙烯酸酯复合乳液。用激光粒度分析仪、ＦＴＩＲ、ＤＭＡ等进行了表征。结果表明，硅氧烷被有效的接枝到 了聚丙烯酸酯分子链中；硅氧烷的加入，使聚合物的储能模量，损耗模量增大，玻璃化温度提高，加入量为 １０％时，Ｔ。由５０．５￣Ｃ升高到５７．２℃；加入２０％的硅氧烷涂膜吸水率由１３．８％降低到６．８％。 关键词：聚硅氧烷；丙烯酸酯；接枝共聚；乳胶涂料
中图分类号：０６３４．４１，０６３２．５１ 文献标识码：Ａ
Ｐｒｅｐａｒａｔｉｏｎ ａｎｄ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｐｏｌｙａｃｒｙｌａｔｅ／ｐｏｌｙｓｉｌｏｘａｎｅ ｅｍｕｌｓｉｏｎ
ＬＶ Ｈｏｎｇ—ｑｉｕ，ＧＡＯ Ｊｕｎ—ｇａｎｇ，ＺＨＡＮＧ Ｘｕｅ—ｆａｎｇ
（Ｃｏｌｌｅｇｅ ｏｆ Ｃｈｅｍｉｓｔｒｙ ａｎｄ Ｅｎｖｉｒｏｎｍｅｎｔａｌ Ｓｃｉｅｎｃｅ，Ｈｅｂｅｉ Ｕｎｉｖｅｒｓｉｔｙ，Ｂａｏｄｉｎｇ ０７１００２，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｉｎ ｔｈｉｓ ｐａｐｅｒ，ｄｉｐｈｅｎｙｌｄｉｍｅｔｈｏｘｙｓｉｌａｎｅ（ＤＰＤＭＳ）ｗａｓ ｕｓｅｄ ａｓ ｔｈｅ ｂａｓｅｄ ｍｏｎｏｍｅｒ，一ｙ—ｍｅｔｈｙｌ—ａｃｒｙｌｏｙｌ ｔ ｍｅｔｈ０ｘｙｓｉｌａｎｅ （ＭＡＰＴＭＳ）ａｓ ａ ｃｏｕｐｌｉｎｇ ａｇｅｎｔ，ｔｈｅ ｐｏｌｙｓｉｌｏｘａｎｅ ｗｉｔｈ ｔｈｅ ｍｉｃｏ—ｅｒｏｓｓｌｉｎｋｅｄ ｓｔｒｕｃｔｕｒｅ ｗａｓ ｐｒｅｐａｒｅｄ ａｎｄ ｗａｓ ｕｓｅｄ ａｓ ｓｅｅｄ ｅｍｕｌｓｉｏｎ， ａｎｄ ａ ｓｔａｂｌｅ ｐｏｌｙａｃｒｙｌａｔｅ／ｐｏｌｙｓｉｌｏｘａｎｅ ｅｍｕｌｓｉｏｎ Ｗａｓ ｓｙｎｔｈｅｓｉｚｅｄ．Ｌａｓｅｒ ｐａｒｔｉｃｌｅ ｓｉｚｅ ａｎａｌｙｚｅｒ，ＦＴ—ＩＲ，ＤＭＡ ｗｅｒｅ ｕｓｅｄ ｔｏ ｃｈａｒａｃｔｅｒｉｚｅ ｔｈｅ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｅｍｕｌｓｉｏｎ ａｎｄ ｆｉｌｍ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗｅｄ ｔｈａｔ ｓｉｌｉｃｏｎｅ ｗａｓ ｇｒａｆｔｅｄ ｅｆｆｅｃｔｉｖｅｌｙ ｏｎｔｏ ｔｈｅ ｐｏｌｙａｅｒｙｌａｔｅ ｍｏｌｅｃｕｌｅ ｃｈａｉｎ．Ｗｉｔｈ ｔｈｅ ａｄｄｉｔｉｏｎ ｏｆ ｓｉｌｏｘａｎｅ，ｔｈｅ ｐｏｌｙｍｅｒ ｓｔｏｒａｇｅ ｍｏｄｕｌｕｓ，ｔｈｅ ｌｏｓｓ ｍｏｄｕｌｕｓ ａｎｄ ｔｈｅ ｇｌａｓｓ ｔｒａｎｓｉｔｉｏｎ ｔｅｍｐｅｒａｔｕｒｅ ｗｅｒｅ ｉｎ—
