机械臂控制系统的设计
. .. . ..
..
. v ..
机械臂控制系统的设计
1 引言
近年来，随着制造业在我国的高速发展，工业机器人技术也得到了迅速的发展。根据负载的大小可以将机械臂分为大型、中型、小型三类。大型机械臂主要用于搬运、码垛、装配等负载较重的场合；中小型机械臂主要用于焊接、喷漆、检测等负载较小的场合。随着国外工业机器人技术的不断发展，尤其是一些中小型机器人，它们具有体积小、质量轻、精度高、控制可靠的特点，甚至研发出更为轻巧的控制箱，可以在工作区域随时移动，这样大大方便了工作人员的操作。在工业机器人的应用中最常见的是六自由度的机械臂。它是由6个独立的旋转关节串联形成的一种工业机器人，每个关节都有各自独立的控制系统。
2机械臂硬件系统设计
2.1 机械臂构型的选择
要使机器臂的抓持器能够以准确的位置和姿态移动到给定点，这就要求机器人具有一定数量的自由度。机器臂的自由度是设计的关键参数，其数目应该与所要完成的任务相匹配。为了使安装在双轮自平衡机器人上的机械臂能够具有完善的功能，能够完成复杂的任务，将其自由度数目定为6个，这样抓持器就可以达到空间中的任意位姿，并且不会出现冗余问题。在确定自由度后，就可以合理的布置各关节来分配这些自由度了。
由于计算数值解远比封闭解费时，数值解很难用于实时控制，这样，后3个关节就确定了末端执行器的姿态，而前3个关节确定腕关节原点的位置。采用这种方法设计的机械臂可以认为是由定位结构及其后面串联的定向结构或手腕组成的。这样设计出来的机器人都具有封闭解。另外，定位结构都采用简单结构连杆转角为0或90°的形式，连杆长度可以不同，但是连杆偏距都为0，这样的结构会使推倒逆解时计算简单。
定位机构是涉及形式主要有以下几种：SCARA型机械臂，直角坐标型机械臂，圆柱坐标型机械臂，极坐标型机械臂，关节坐标型机械臂等。
SCARA机械臂是平面关节型，不能满足本文对机械臂周边3维空间任意抓取的要求；直角坐标型机械臂投影面积较大，工作空间小；极坐标方式需要线性.
..
. .. ..
. v .. 移动，机械臂如需较大的工作空间，则臂长较长；和其他类型相比关节型机械臂在其工作空间内干涉是最小的，是一种较为优良的结构。所以初步确定本文机械臂构型为关节型。
2.2臂杆长度的确定
机械臂的臂杆设计如表2-1所示：
表2-1 机械臂臂杆长度
臂体名称 大臂L1 小臂L2 机械手
长度（mm） 550 500 150
2.3 机械臂结构设计
2.3.1 关节结构方案
为了便于机械臂关节的模块化涉及和简化结构，本设计使用电机直接连接减速器，减速器连接臂体连接结构。图2-1是关节结构动力传递方案。
图2-1 关节结构动力传递方案
使用这种联接方式因中间零件少，故形变量与回程间隙都较小，且能保持较高的结构刚度。
2.4 关键部件的选型
2.4.1 关节负载的估算
各关节的动态参数是驱动元件的选择和关节传动零件选择的重要依据。由机器人动力学相关知识可知完整的机器人动力学方程为：
式中 .
..
. .. ..
. v ..
一般使用静力学方法和动力学方法计算机器人的动力参数，速度较低的机械，在运行过程中，惯性引起的动载荷较小，一般使用静力学方法，忽略C和F的影响。而对于运行速度较高机械，其动载荷也较大，即C项的影响较大，甚至超过静载荷；且粘滞摩擦也较大，同时考虑静载荷和动载荷，需使用动力学计算。本文的设计要求是一款可以安装在全向移动平台上的轻型机械臂，对关节的旋转速度要求不高，因此估算机械臂力矩时采用静力学方法。
图2-2 机械臂受力简图
估计关节力矩之前，首先假设每个关节的重力作用集中在中心，将连杆的重量均分于各关节，机械臂受力简图如图 2-2 所示，使用静力学方法计算关节所受力矩的最大值。六自由度机械臂三维静态仿真图如图2-3所示：
图2-3 三维静态仿真图 . .. . ..
..
. v ..
2.4.2 关节驱动系统电机的选型
机械臂的驱动系统，有三种基本类型，即电动驱动、液压驱动和气动驱动，也可以根据需要组合成为复合式的驱动系统。
(1) 电机驱动
目前机械臂上使用最多的一种驱动方式是电动驱动，它利用各种电机产生的力和力矩，直接或通过机械传动装置来驱动执行机构。这类系统效率比液压驱动和气动驱动系统高，且电源方便，所以在机器人中得到了广泛的应用。
(2) 液压驱动
液压驱动的主要优点是功率密度大。液压缸也可直接作为臂体的一部分，因而结构紧凑，刚性好。由于液压油液的不可压缩性，系统的固有频率较高，快速响应好，可实现频繁平稳的变速和换向。液压系统易于实现过载保护，动作平稳、耐冲击、耐振动、防爆性好。
(3) 气动驱动
气动驱动系统通常由气缸、气阀、气罐和空压机组成，其特点是气源方便、结构简单、造价较低、维修方便。与液压驱动系统相比，同体积条件下功率较小，也难以进行速度控制，多用于中、小负荷且精度要求不高的机器人控制系统中。
综上，本设计决定使用电动驱动方式为机械臂提供动力，步进电机为驱动电机。
2.4.3驱动系统减速器的选型
结合上文，本文将使用步进电机为驱动电机为机械臂提供动力，结合各关节受力和机械臂关节传动机构组合方式，应在驱动电机和机械臂关节间安装减速器做扭矩适配，降低输出轴的速度，增大输出扭矩。一般行星齿轮减速器、蜗轮蜗杆减速器、谐波减速器、齿轮减速器等可以和步进电机适配。
1、行星齿轮减速器
行星齿轮减速器通常由一个或者多个外部齿轮围绕着一个中心齿轮旋转，就像行星绕着太阳公转一样。在工作状态中多个行星齿轮协同工作，因而承载能力大，属纯扭矩传动，工作平稳。单级行星齿轮减速器的减速比一般较小，需要增加减速比时只需增加行星轮系的级数即可，而整体体积变化较小。
2、蜗轮蜗杆减速器
蜗轮蜗杆减速器的传动比大，一般为 10-80，也可以达到 80 以上。此外，蜗轮蜗杆减速器机械结构紧凑、热交换性能好、工作平稳、噪声小、具备机械自锁能力，安全性高。 . .. . ..
..
. v .. 3、谐波减速器
波发生器，柔轮，刚轮是谐波减速器的三大部分，谐波齿轮减速器传动结构简单，减速比高，同时啮合的齿数多，运行平稳、传动承载力大，齿侧间隙小，传动精度高，传动误差只有普通圆柱齿轮传动的 1/4 左右，传动空程小，适用于反向转动，在机器人领域有着广泛应用。但对柔轮材料有较高的强度要求，工艺复杂。
4、齿轮减速器
圆柱齿轮减速机构为定传动比齿轮机构，其传动准确，平稳高效，传动功率范围和速度范围大，广泛用于各种仪器仪表中，但其制造和安装精度要求高，高减速比时结构较为复杂，体积一般较大。
综上，初步去确定使用谐波齿轮减速器，减速比大，传动精度高，体积小巧，输入轴与输出轴轴线重合，可很方便地与步进电机组合安装成为机械臂关节的一
部分，同时便于机械臂的模块化设计。本文将采用 Harmonic Drive CSF-mini 系列组合型谐波减速器，其中腰关节采用型号为 CSF-14-100-2XH-F；肘关节俯仰和肘关节旋转采用 CSF-11-100-2XHF，腕俯仰采用 CSF-8-100-2XH-F。
2.4.4电机驱动器的选型
虽然步进电机广泛地应用于各行各业，但步进电机并不能像普通的直流电机那样通过控制输入的等效电压就可以驱动和调速。它必须利用电子电路，将直流电变成分时多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作。常见的有单片机 I/O 直接控制，步进电机驱动芯片、运动控制卡。
1、单片机 I/O 直接控制方式
使用单片机内部的锁存器、计数/定时器，和并行 I/O 接口，可以实现对步进电机的控制，脉冲环形分配器的功能由单片机系统实现完成，通过软件中断方式实现步进电机的变速控制，改变通电顺序则可改变转向。
2、步进电机专用驱动芯片
步进电机专用驱动芯片一般集成度较高，外围电路简单,一般有 ENABLE、STEP 和 DIR 三个输入端，ENABLE 为使能端，使能有效时方可驱动步进电机；STEP 为脉冲输入，输入一个脉冲，即可驱动步进电机产生微动；DIR 为方向 ，改变 DIR 逻辑电平即可换向。
3、运动控制卡驱动控制
通过计算机可直接控制步进电机，运动控制卡是专用于步进电机控制的 PC
插卡，是应对复杂系统的控制而出现的，一般可同时控制十几台甚至几十台步进电机的运动，一般价格很高。 . .. . ..
..
. v .. 综上，本设计将使用步进电机专用驱动芯片来驱动步进电机。其中肩关节和肘关节俯仰有自锁需求，使用东芝 THB7128 3A 128 高细分步进电机专用驱动芯片驱动，其他轴选用 A4988 微步驱动器。
表 2-3 步进电机驱动芯片相关参数
型号 最高耐压 电流 使用温度 自锁性能 细分模式
THB7128 40VDC ±3.3A -40-85（℃） 半流锁定 1-128（8 种）
机械臂设计毕设计说明书
机械臂设计毕设计说明书
机械臂设计毕设计说明书
1.引言
1.1 编写目的
本文档旨在详细介绍机械臂的设计方案和技术细节，为毕业设计提供合理的指导和参考。
1.2 背景
机械臂作为一种重要的工业自动化设备，广泛应用于物料搬运、装配等领域。本设计致力于设计一款具有高稳定性和精确性的机械臂。
2.需求分析
2.1 功能需求
① 物料搬运：机械臂需要能够准确地抓取、搬运和放置物体。
② 精确定位：机械臂需要能够准确定位到指定位置，并完成相应的动作。
③ 安全性：机械臂需要具备安全性能，保证在工作过程中不会对人员和设备造成伤害。2.2 技术需求
① 控制系统：机械臂需要配备稳定可靠的控制系统，以实现运动和动作的控制。
② 传感器：机械臂需要搭载合适的传感器，以获取环境信息和实时反馈数据。
③ 动力系统：机械臂需要具备足够的动力，以保证其能够承担物料搬运等任务。
④ 结构设计：机械臂需要进行合理的结构设计，以实现稳定性和精确性的要求。
⑤ 软件开发：机械臂需要有相应的软件支持，以实现控制和功能调试。
3.设计方案
3.1 机械结构设计
① 关节设计：根据机械臂的功能需求和工作负荷，设计合适的关节结构。
② 传动设计：选择适当的传动装置，确保机械臂的高效和稳定运作。
③ 结构材料选择：根据机械臂的工作环境和负荷，选择合适的结构材料。3.2 控制系统设计
① 控制器选择：根据机械臂的功能需求和预算限制，选择合适的控制器。
② 控制算法：设计合适的控制算法，实现机械臂的运动和动作控制。
③ 通讯接口：设计合适的通讯接口，与其他设备或系统进行数据传输。
3.3 传感器选择与配置
① 位置传感器：选择合适的位置传感器，实现机械臂的准确定位。
② 力传感器：选择合适的力传感器，实现机械臂的力控制和物料搬运。
③ 视觉传感器：选择合适的视觉传感器，实现机械臂的感知和视觉导航。
3.4 动力系统设计
① 驱动器选择：选择合适的驱动器，提供足够的动力输出。
② 电源系统设计：设计合适的电源系统，为机械臂提供稳定的电力供应。③ 能耗优化：优化动力系统设计，减少能耗和效率损失。
基于单片机的机械手臂控制系统设计
广西轻工业ＧＵＡＮＧＸＩＪＯＵＲＮＡＬＯＦＬＩＧＨＴＩＮＤＵＳＴＲＹ计算机与信息技术２００８年８月第８期（总第１１７期）
【作者简介】方龙，副教授，从事电子技术的教学与科研工作。１引言机器手臂是近几十年来涌现的一种工业技术装备，它能模仿人体上肢某些动作，在生产过程中代替人搬运物件或操持工具进行操作。在工业生产中应用机器手臂，可以提高劳动生产率，保证产品质量，减轻工人劳动强度，实现生产过程自动化。因此近年来工业机器手的应用越来越普遍。机器手臂具有两个部分：控制部分和直接进行工作的部分。控制系统通过编程，决定直接工作的机器臂部分。由于采用程序控制，所以很容易根据需要改变其工作方式和任务。本设计结合坐标式三自由度机器机器手臂模型，应用单片机控制。该手臂具有二或三个关节，夹持装置，采用３台微型伺服马达驱动，至少可以完成抬臂、转臂、抓取物体等简单动作。电机的驱动控制器由单片机ＡＴ８９Ｃ５１实现，使其按程序和操作要求实现抓取、搬运物体。２伺服马达微型伺服马达有着如下的优点：大扭力、控制简单、装配灵活。一个微型伺服马达内部包括了一个小型直流马达、一组变速齿轮组、一个反馈可调电位器及一块电子控制板。其中高速转动的直流马达提供了原始动力，带动变速（减速）齿轮组，使之产生高扭力的输出，齿轮组的变速比愈大，伺服马达的输出扭力也愈大，也就是说越能承受更大的重量，但转动的速度也愈低。减速齿轮组由马达驱动，其终端（输出端）带动一个线性的比例电位器作位置检测，该电位器把转角坐标转换为一比例电压反馈给控制线路板，控制线路板将其与输入的控制脉冲信号比较，产生纠正脉冲，并驱动马达正向或反向地转动，使齿轮组的输出位置与期望值相符，令纠正脉冲趋于为０，从而达到使伺服马达精确定位的目的。伺服马达的瞬时运动速度是由其内部的直流马达和变速齿轮组的配合决定的，在恒定的电压驱动下，其数值唯一。但其平均运动速度可通过ＰＷＭ方式控制。标准的微型伺服电机有三条控制线，分别为：电源，地及控制线。电源线与地线用于提供内部的直流电机及控制线路所需的能源，电压通常介于４ｖ到６ｖ之间，该电源应尽可能与处理系统的电源隔离（因为伺服电机会产生噪音）。甚至小伺服电机在重负载时也会拉低放大器的电压，所以整个系统的电源供应的比例必须合理。１－１伺服电机的控制线路输入一个周期性的正向脉冲信号，这个周期脉冲信号的高电平时间通常在１ｍｓ～２ｍｓ之间，而的电平时间应在５ｍｓ～２０ｍｓ之间，并不很严格，下表表示出一个典型的２０ｍｓ周期性脉冲的正脉冲宽度与微型伺服电机输出臂位置的关系：

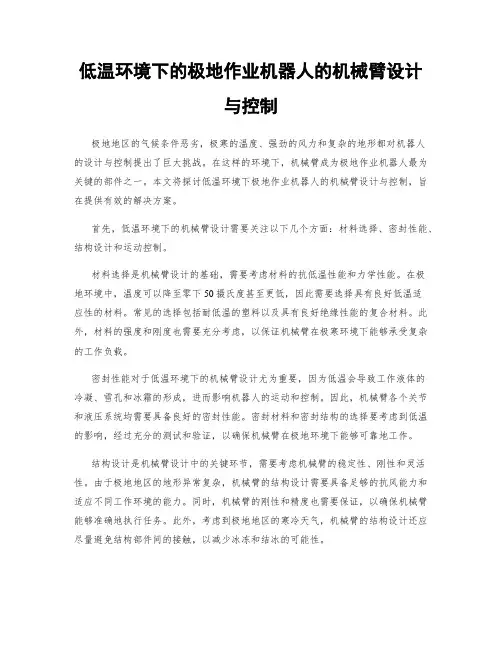

低温环境下的极地作业机器人的机械臂设计与控制
